钢的淬火与回火70790
常用钢材淬火硬度表
常用钢的淬火温度和淬火后的硬度钢9 U( C7 n. q& P, X9 @/ p号加热温度/℃冷 却 剂淬火后硬度（≥）/HRC15，20（渗碳后）780～800水5935870盐水5045820～850水或盐水50T7～T12770～800水淬或水淬油冷6020CrMnMo(渗碳后）840～860油5520Cr(渗碳后）790～820油淬或水淬油冷5520CrMnTi(渗碳后）850～870油5538CrMoAlA（渗氮后）930～950油5540Cr840～860油淬或水淬油冷5040MnVB830～850油4540CrMnMo850～870油5235CrMoSiA880～900油4535CrMo830～860油4542CrMo840～860油4545Mn2820～860油4550CrVA850～870油52CrWMn830～850硝盐60820～840油6060Si2Mn840～870油60GCr15830～850油60GCr15SiMn820～840油605CrNiMo830～850油5265Mn790～820油553Cr2W8V1050～1100油50W18Cr4V1260～1300油或熔盐63W6Mo5Cr4V21210～1240油或熔盐631Cr13980～1050油352Cr13980～1050油453Cr13980～1050油474Cr13980～1050油52HT200830～870油或水淬油冷45ZG310-570830～850水淬或水淬油冷50ZG340-640790～810水淬或水淬油冷505CrMnMo850～870油529Mn2V790～810油609SiCr850～870油、硝盐60Cr12980～1020油60Cr12MoV980～1020油601080～113042注：1）一般工件取中间温度，大型工件或箱式炉加热的调质件可取上限温度，复杂易变形工件可取下限温度，甚至可采用亚温Ac3±10℃淬火。
共析钢淬火后回火
共析钢淬火后回火
共析钢在淬火后进行回火是一种常见的热处理工艺，目的是改善淬火后钢的组织性能，减少内应力，提高钢的韧性和塑性，同时保持一定的硬度和耐磨性。
回火过程中，淬火产生的马氏体和残余奥氏体会发生相应的组织转变。
具体来说，共析钢淬火后，随着回火温度的不同，组织的转变也不同。
1.低温回火（200°C以下）：主要发生的是马氏体的回火，马氏体分解为回火马氏体，保持了一定的硬度和耐磨性。
2.中温回火（400°C左右）：回火马氏体进一步转变为回火托氏体，这个温度范围内的回火可以有效减少淬火产生的内应力，提高钢的韧性。
3.高温回火（600°C以上）：回火托氏体进一步转变为回火索氏体，这个温度下的回火能够进一步提高钢的塑性和韧性，但硬度会有所下降。
需要注意的是，不同类型的共析钢（如亚共析钢、过共析钢等）在回火时的组织转变可能会有所不同，具体组织组成物会随着钢的化学成分和热处理工艺的不同而变化。
此外，回火过程中还可能会涉及到碳化物的析出和溶解，影响钢的性能。
总体而言，共析钢在淬火后通过回火处理，可以得到具
有优良综合性能的组织，广泛应用于各种要求高强度、高韧性、耐磨损的工业领域。
钢材热处理硬度标准
钢材热处理硬度标准
一、低碳钢
低碳钢是指碳含量较低的钢材，其热处理硬度标准通常在HRC （Rockwe11硬度）标度下进行评估。
以下是低碳钢热处理硬度标准的一般范围：
1.软态（软退火）：HRC20-30
2.中态（退火）：HRC30-45
3.硬态（正火）：HRC45-60
4.过热（淬火）：HRC60-75
5.回火：根据回火温度的不同，硬度会有所变化，回火温度越高，硬度越低。
二、中碳钢
中碳钢是指碳含量适中的钢材，其热处理硬度标准范围较广。
以下是中碳钢热处理硬度标准的一般范围：
1.软态（软退火）：HRC20-30
2.中态（退火）：HRC30-45
3.硬态（正火）：HRC45-65
4.过热（淬火）：HRC65-80
5.回火：根据回火温度的不同，硬度会有所变化，回火温度越高，硬度越低。
三、高碳钢
高碳钢是指碳含量较高的钢材，其热处理硬度标准通常在HRC标
度下进行评估。
以下是高碳钢热处理硬度标准的一般范围：
1.软态（软退火）：HRC20-30
2.中态（退火）：HRC30-45
3.硬态（正火）：HRC45-70
4.过热（淬火）：HRC70-85
5.回火：根据回火温度的不同，硬度会有所变化，回火温度越高，硬度越低。
需要注意的是，具体的热处理硬度标准可能会因不同的钢材类型、制造工艺和应用要求而有所差异。
在实际操作中，应根据具体的钢材类型和制造要求来确定热处理工艺和硬度标准。
钢的淬火回火工艺参数的确定
钢的淬火回火工艺参数应该定长江挖掘机厂1前言淬火是强化材料最有效的热处理工艺方法，其工艺参数的选择直截了当碍事着材料的性能。
这就要求热处理工作者不断创新，先进工艺，有效地发扬出材料的潜力，节约能源，落低生产本钞票。
本文简述了钢的淬回火工艺参数应该定及量化依据。
2淬火加热温度按常规工艺，亚共析钢的淬火加热温度为Ac3＋〔30～50℃〕；共析和过共析钢为Ac1＋〔30～50℃〕；合金钢的淬火加热温度常选用Ac1〔或Ac3〕＋〔50～100℃〕；高合金钢含有大量高熔点碳化物，要增大奥氏体化程度，淬火加热温度更高，有些已抵达接近熔点的程度。
为了抵达钢所要求的不同性能，淬火加热温度正在向高或低两个方面开发。
亚温淬火确实是根基将淬火温度落至Ac3点以下5～10℃的α＋γ两相区，在维持大约10%～15％未溶铁素体状态进行淬火，在保证强度及较高硬度的同时，塑性、韧性得到改善，淬火变形或开裂明显减少，回火脆性也有所减弱。
现已作为一种新的成熟工艺已获得国内外热处理工作者的共识。
此外，还有人发现［1］，以40Cr钢为代表的亚共析钢在Ac3点处有硬化峰出现，此温度淬火不仅可获得最高的硬度，且各项力学性能也为最正确值，掌握得当能充分发扬钢的潜力。
与其相反，提高某些钢的淬火温度也可获得预想不到的结果。
如热模具钢5CrMnMo、5CrNiMo钢的淬火温度由传统的860℃提高至920℃〔高出30～80℃〕［2］，加速了碳化物的溶解，增加了马氏体中的合金含量，组织均匀。
能够获得大量的高位错马氏体，断裂韧度大大提高，红硬性更为优异，其使用寿命成倍提高。
又如，H13钢淬火温度由1050℃提高至1100℃时，奥氏体晶粒并不明显长大，由于碳化物溶解加速，奥氏体中含碳及合金元素增多，其结果使δb、δ0.2〔室温和500℃〕及热疲乏性能提高，有利于延长H13钢的模具使用寿命［3］。
随着对亚共析钢所要求的性能而异，其淬火温度的选择有特别大的灵活性。
淬火与回火
1100～ 1300℃
高温盐炉 中加热
.
.
高合金钢 . 0.35～0.40 0.3～0.35
.
.
金属热处理原理及工艺 , SMSE,CUMT 本章首页 上一页 下一页 返 回
有效厚度的确定
金属热处理原理及工艺 , SMSE,CUMT 本章首页 上一页 下一页 返 回
2. 淬火工艺
③加热介质
空气、盐浴、可控气氛、真空等气氛条件 造成氧化与脱碳
金属热处理原理及工艺 , SMSE,CUMT 本章首页 上一页 下一页 返 回
一、淬火方法及工艺 1.淬火方法 淬火分类
按加热温度：完全淬火、不完全淬火、循环加热淬火、二次淬火 按加热速度：普通淬火、快速加热淬火、超快速加热淬火 按加热介质及热源条件：真空淬火、铅浴加热淬火、盐浴加热淬火、火 焰加热淬火、感应加热淬火、高频脉冲淬火、电子束加热淬火、激光加 热淬火 按淬火部位：整体淬火、局部淬火、表面淬火 按冷却方式：有单液淬火、双液淬火、分级淬火、等温淬火、预冷淬火 等直接淬火；马氏体等温淬火、贝氏体等温淬火、冷处理等
④冷却方式 冷却方式 最大限度减少工件应力集中和变形， 使工件冷却充分均匀。 冷却介质
金属热处理原理及工艺 , SMSE,CUMT 本章首页 上一页 下一页 返 回
温
度
A1
Ms
单液淬火
双液淬火
分级淬火
时间 等温淬火
金属热处理原理及工艺 , SMSE,CUMT 本章首页 上一页 下一页 返 回
二、 淬火介质
金属热处理原理及工艺 , SMSE,CUMT 本章首页 上一页 下一页 返 回
2.无物态变化的淬火介质 传热方式： 介质传导和对流将工件的热量带走，使工件获 得淬火要求。 常用的淬火介质： 硝酸盐和碱，使用温度在150～550℃之间。
常用钢号热处理淬火回火温度对照表[修订]
![常用钢号热处理淬火回火温度对照表[修订]](https://img.taocdn.com/s3/m/b20c3a91bdeb19e8b8f67c1cfad6195f312be8a0.png)

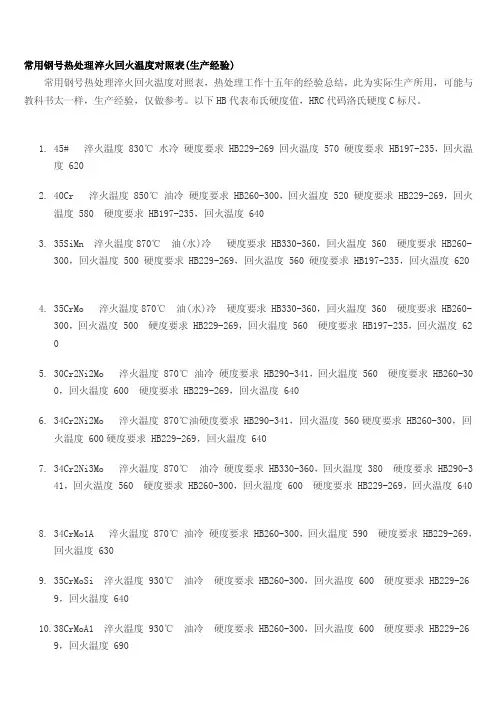

常用钢号热处理淬火回火温度对照表(生产经验)常用钢号热处理淬火回火温度对照表，热处理工作十五年的经验总结，此为实际生产所用，可能与教科书太一样，生产经验，仅做参考。
以下HB代表布氏硬度值，HRC代码洛氏硬度C标尺。
1.45# 淬火温度830℃ 水冷硬度要求 HB229-269 回火温度 570 硬度要求 HB197-235，回火温度 6202.40Cr 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 520 硬度要求 HB229-269，回火温度 580 硬度要求 HB197-235，回火温度 6403.35SiMn 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6204.35CrMo 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 62 05.30Cr2Ni2Mo 淬火温度870℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6406.34Cr2Ni2Mo 淬火温度870℃油硬度要求 HB290-341，回火温度 560硬度要求 HB260-300，回火温度 600硬度要求 HB229-269，回火温度 6407.34Cr2Ni3Mo 淬火温度870℃ 油冷硬度要求 HB330-360，回火温度 380 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6408.34CrMo1A 淬火温度870℃油冷硬度要求 HB260-300，回火温度 590 硬度要求 HB229-269，回火温度 6309.35CrMoSi 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64010.38CrMoA1 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 69011.40CrMnMo860℃油硬度要求 HB330-360，回火温度 480硬度要求 HB290-341，回火温度 520硬度要求 HB260-300，回火温度 580硬度要求 HB229-269，回火温度 64012.40CrNiMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64013.40CrNi2MoA 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64014.45CrMnMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64015.42CrMo4 淬火温度860℃油硬度要求 HB260-300，回火温度 570硬度要求 HB229-269，回火温度 62016.42CrMo 淬火温度860℃ 油冷硬度要求 HB290-341，回火温度 450 硬度要求 HB260-300，回火温度 580,500(齿圈) 硬度要求 HB229-269，回火温度 620 硬度要求 HB197-235，回火温度 65017.40MnB 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 45018.50Mn 淬火温度830℃ 油(水)冷硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 550 硬度要求 HB229-269，回火温度 60019.50SiMn 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64020.5CrMnMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67021.5CrNiMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67022.55 淬火温度800℃ 油(水)冷硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 560 硬度要求 HB229-269，回火温度 600 硬度要求 HB197-235，回火温度 67023.60CrMnMo 淬火温度850 油冷硬度要求 HB290-341，回火温度 590 硬度要求 HB260-300，回火温度 650 硬度要求 HB229-269，回火温度 67024.GCr15 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71025.GCr9 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71026.GCr6 淬火温度840℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71027.Cr12MoV 淬火温度1100℃ 油冷硬度要求 HB229-269，回火温度 71528.15CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 58029.20CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60030.20CrNi 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60031.20CrMnMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60032.1Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 71033.2Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69034.3Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 450 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69035.4Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69036.50SiMnMoV 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 70037.9Cr2Mo 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 630 硬度要求 HB229-269，回火温度 66038.37SiMn2MoV 淬火温度870℃ 油冷硬度要求 HB260-300，回火温度 66039.45MnMo 淬火温度870℃ 油冷硬度要求 HB197-235，回火温度 65040.3Cr2W8V 淬火温度1050℃ 油冷 (HRC50-54) 600-65041.W18Cr4V 淬火温度1260℃ 油冷 (HRC58-60) 560三次回火42.W9Cr4V2 淬火温度1260℃ 油冷 (HRC58-60) 560三次回火。
常用钢号热处理淬火回火温度对照表
常用钢号热处理淬火回火温度对照表(生产经验)常用钢号热处理淬火回火温度对照表，热处理工作十五年的经验总结，此为实际生产所用，可能与教科书太一样，生产经验，仅做参考。
以下HB代表布氏硬度值，HRC代码洛氏硬度C标尺。
1.45# 淬火温度830℃ 水冷硬度要求 HB229-269 回火温度 570 硬度要求 HB197-235，回火温度 6202.40Cr 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 520 硬度要求 HB229-269，回火温度 580 硬度要求 HB197-235，回火温度 6403.35SiMn 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6204.35CrMo 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6205.30Cr2Ni2Mo 淬火温度870℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6406.34Cr2Ni2Mo 淬火温度870℃油硬度要求 HB290-341，回火温度 560硬度要求 HB260-300，回火温度 600硬度要求 HB229-269，回火温度 6407.34Cr2Ni3Mo 淬火温度870℃ 油冷硬度要求 HB330-360，回火温度 380 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6408.34CrMo1A 淬火温度870℃油冷硬度要求 HB260-300，回火温度 590 硬度要求 HB229-269，回火温度 6309.35CrMoSi 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64010.38CrMoA1 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 69011.40CrMnMo860℃油硬度要求 HB330-360，回火温度 480硬度要求 HB290-341，回火温度 520硬度要求 HB260-300，回火温度 580硬度要求 HB229-269，回火温度 64012.40CrNiMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64013.40CrNi2MoA 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64014.45CrMnMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64015.42CrMo4 淬火温度860℃油硬度要求 HB260-300，回火温度 570硬度要求 HB229-269，回火温度 62016.42CrMo 淬火温度860℃ 油冷硬度要求 HB290-341，回火温度 450 硬度要求 HB260-300，回火温度 580,500(齿圈) 硬度要求 HB229-269，回火温度 620 硬度要求 HB197-235，回火温度 65017.40MnB 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 45018.50Mn 淬火温度830℃ 油(水)冷硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 550 硬度要求 HB229-269，回火温度 60019.50SiMn 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64020.5CrMnMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67021.5CrNiMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 670-300，回火温度 560 硬度要求 HB229-269，回火温度 600 硬度要求 HB197-235，回火温度 67023.60CrMnMo 淬火温度850 油冷硬度要求 HB290-341，回火温度 590 硬度要求 HB260-300，回火温度 650 硬度要求 HB229-269，回火温度 67024.GCr15 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度71025.GCr9 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71026.GCr6 淬火温度840℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71027.Cr12MoV 淬火温度1100℃ 油冷硬度要求 HB229-269，回火温度 71528.15CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 58029.20CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60030.20CrNi 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60031.20CrMnMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60032.1Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 71033.2Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69034.3Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 450 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 690-269，回火温度 660 硬度要求 HB197-235，回火温度 69036.50SiMnMoV 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 70037.9Cr2Mo 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 630 硬度要求 HB229-269，回火温度 66038.37SiMn2MoV 淬火温度870℃ 油冷硬度要求 HB260-300，回火温度 66039.45MnMo 淬火温度870℃ 油冷硬度要求 HB197-235，回火温度 65040.3Cr2W8V 淬火温度1050℃ 油冷(HRC50-54) 600-65041.W18Cr4V 淬火温度1260℃ 油冷(HRC58-60) 560三次回火42.W9Cr4V2 淬火温度1260℃ 油冷(HRC58-60) 560三次回火。
钢的淬火回火工艺
《钢的淬火回火工艺》1.用于钢制零件在箱式、井式和盐浴加热炉中的淬火回火工艺。
2.对表面不允许氧化、脱碳的零件，当在空气炉中加热时，应在零件表面涂以饱和硼砂水溶液或石墨油（10%石墨粉+90%机油），也可采用生铁屑+5%木炭作填料装箱密封。
3.淬火回火加热温度：淬火加热温度主要根据钢的临界点、形状尺寸等因素确定。
回火加热温度按零件材料、机械性能和硬度要求进行选择。
常用钢材淬火回火与硬度的参数4.淬火保温时间：根据零件的材料、有效厚度、加热介质、装炉方式、装炉量等具体情况而定。
淬火保温时间按下列公式计算：T=KAD 式中T—保温时间（min）；K—装炉系数（通常取1.0~1.5）；A—保温系数（空气炉中加热碳素钢取1.0~1.2，合金钢取1.2~1.5）；D—零件有效厚度。
5.有效厚度：①圆棒形零件以直径为有效厚度。
②扁平形零件以其截面为其有效厚度。
③套类零件高度不大于1.5倍壁厚时，以高度为有效厚度；高度大于1.5倍壁厚时，以1.5倍的壁厚为有效厚度；外径与内径比值大于7，而内径小于50mm时，以外径为有效厚度。
注：250℃以下的低温回火和合金钢的保温时间应增加1/3。
7.淬火冷却方式：碳素钢零件和形状筒单截面较大的合金钢制件多采用水淬油冷淬火，水淬油冷淬火的零件在水中的冷却时间按有效截面每秒3~5mm计算，从水中油的间隔时间应不大于1~2秒。
8.回火冷却方式：碳素钢和合金钢一般多采用空气冷却。
有回火脆性的合金钢应于油中或水中冷却，硝盐炉中回火的零件应于水中冷却。
9.装炉：⑴零件应均匀摆放于炉内有效加热区，工件间留有适当间隙。
⑵细长零件应尽量在井式炉或盐炉中垂直吊挂加热。
⑶同炉加热的零件、截面尺寸不宜相差太大，大截面零件应摆放在炉膛里面，以便小件先出炉。
大小零件应分别计算加热时间。
⑷碳钢及低合金钢中小截面的零件，可直接装入与淬火温度相同或高出淬火温度0～30℃的炉中加热。
⑸高合金钢零件要经过一次或二次预热，才能加热淬火。
钢的淬火和回火
淬火钢回火时组织的变化
马氏体回火加热时，五个主要过程： 室温~200℃，碳的偏聚和聚集 100~250 ℃，马氏体分解 200~300 ℃，残余奥氏体分解 250~400 ℃，碳化物类型变化 400~700 ℃，相回复再结晶，Fe3C球化粗化
1. 碳的偏聚和聚集（室温~200℃）
回火
回火是指将淬火钢加热到A1以下的某温度保 温后冷却的热处理工艺。
回火的目的
消除或减少淬火内应力，防止工件变形或开裂； 获得工艺所要求的力学性能； 稳定工件尺寸。淬火马氏体和残余奥氏体都是非平衡组织， 有自发向平衡组织铁素体加渗碳体转变的倾向。回火可使 马氏体和残余奥氏体转变为平衡或接近平衡的组织，防止 使用时变形。 对于某些高淬透性的钢，空冷即可淬火，如采用退火则软 化周期太长，则采用回火软化即能降低硬度，又能缩短软 化周期。 对于未经淬火的钢，回火是没有意义的，而淬火钢不 经回火一般也不能直接使用，为避免淬火件在放置过程中 发生变形或开裂，钢件经淬火后应及时回火。
回火的种类
根据钢的回火温度范围，可将回火分为3类。 1.低温回火 2.中温回火
3.高温回火
1.低温回火
回火温度为150-250℃。低温回火时发生如下 变化，得到M回组织。
低温回火的目的是在保留淬火后高硬度、高耐 磨性的同时，降低内应力，提高韧性。主要用 于处理各种工具、模具、轴承及经渗碳和表面 淬火的工件。
2.中温回火
回火温度为350-500℃。中温回火时发生如下 变化，得到T回组织，即为在保持马氏体形态 的铁素体基体上分布着细粒状渗碳体的组织。
回火托氏体组织具有较高的弹性极限和屈服极 限，并具有一定的韧性，硬度一般为35HRC45HRC，主要用于各类弹簧的处理。
常用钢号热处理淬火回火温度对照表
常用钢号热处理淬火回火温度对照表(生产经验)常用钢号热处理淬火回火温度对照表，热处理工作十五年的经验总结，此为实际生产所用，可能与教科书太一样，生产经验，仅做参考。
以下HB代表布氏硬度值，HRC代码洛氏硬度C标尺。
1.45# 淬火温度830℃ 水冷硬度要求 HB229-269 回火温度 570 硬度要求 HB197-235，回火温度 6202.40Cr 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 520 硬度要求 HB229-269，回火温度 580 硬度要求 HB197-235，回火温度 6403.35SiMn 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6204.35CrMo 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6205.30Cr2Ni2Mo 淬火温度870℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6406.34Cr2Ni2Mo 淬火温度870℃油硬度要求 HB290-341，回火温度 560硬度要求 HB260-300，回火温度 600硬度要求 HB229-269，回火温度 6407.34Cr2Ni3Mo 淬火温度870℃ 油冷硬度要求 HB330-360，回火温度 380 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6408.34CrMo1A 淬火温度870℃油冷硬度要求 HB260-300，回火温度 590 硬度要求 HB229-269，回火温度 6309.35CrMoSi 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64010.38CrMoA1 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 69011.40CrMnMo860℃油硬度要求 HB330-360，回火温度 480硬度要求 HB290-341，回火温度 520硬度要求 HB260-300，回火温度 580硬度要求 HB229-269，回火温度 64012.40CrNiMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64013.40CrNi2MoA 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64014.45CrMnMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64015.42CrMo4 淬火温度860℃油硬度要求 HB260-300，回火温度 570硬度要求 HB229-269，回火温度 62016.42CrMo 淬火温度860℃ 油冷硬度要求 HB290-341，回火温度 450 硬度要求 HB260-300，回火温度 580,500(齿圈) 硬度要求 HB229-269，回火温度 620 硬度要求 HB197-235，回火温度 65017.40MnB 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 45018.50Mn 淬火温度830℃ 油(水)冷硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 550 硬度要求 HB229-269，回火温度 60019.50SiMn 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64020.5CrMnMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67021.5CrNiMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 670-300，回火温度 560 硬度要求 HB229-269，回火温度 600 硬度要求 HB197-235，回火温度 67023.60CrMnMo 淬火温度850 油冷硬度要求 HB290-341，回火温度 590 硬度要求 HB260-300，回火温度 650 硬度要求 HB229-269，回火温度 67024.GCr15 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度71025.GCr9 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71026.GCr6 淬火温度840℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71027.Cr12MoV 淬火温度1100℃ 油冷硬度要求 HB229-269，回火温度 71528.15CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 58029.20CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60030.20CrNi 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60031.20CrMnMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60032.1Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 71033.2Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69034.3Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 450 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 690-269，回火温度 660 硬度要求 HB197-235，回火温度 69036.50SiMnMoV 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 70037.9Cr2Mo 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 630 硬度要求 HB229-269，回火温度 66038.37SiMn2MoV 淬火温度870℃ 油冷硬度要求 HB260-300，回火温度 66039.45MnMo 淬火温度870℃ 油冷硬度要求 HB197-235，回火温度 65040.3Cr2W8V 淬火温度1050℃ 油冷(HRC50-54) 600-65041.W18Cr4V 淬火温度1260℃ 油冷(HRC58-60) 560三次回火42.W9Cr4V2 淬火温度1260℃ 油冷(HRC58-60) 560三次回火。
钢的退火、正火、淬火和回火
2、钢在回火时的转变 淬火钢回火时的组织转变主要发生在加热阶段。随
加热温度升高，淬火钢的组织发生四个阶段变化。
网带式回火电炉
回火时组织转变 ①马氏体的分解 100℃回火时，钢的组织无变化。 100-200℃加热时，马氏体将发生分解,从马氏体中析出-碳
球状珠光体
⑷ 去应力退火
将工件缓慢加热（100～150 ℃/小 时）到500~600℃ ，经过一段保温 后，随炉缓慢冷却到300~200 ℃以 下，再出炉空冷。
主要用来消除热加工、冷加工等 工件中的残余内应力。
一般情况下，去应力退火应安排 在精加工之前，或在淬火之前。
二、正火 正火是将亚共析钢加热到Ac3+30~ 50℃，共析钢加热到
1、淬火温度 （1）碳钢 亚共析钢
淬火温度为Ac3+3050℃。
预备热处理组织为退 火或正火组织。
亚共析钢淬火组织： 0.5%C时为M 0.5%C时为M+A’。
45钢(含0.45%C)正常淬火组织
65MnV钢(0.65%C) 淬火组织
在Ac1~ Ac3之间的加热淬火 为亚温淬火。 •
规定条件下淬硬层深度来表示。
淬硬层深度是指由工件 表面到半马氏体区 (50%M + 50%P)的深 度。
淬硬性是指钢淬火后所
能达到的最高硬度，即
硬化能力.
M深量度和的硬变度化随
②淬透性与淬硬层深度的关系 同一材料的淬硬层深度与工件尺寸、冷却介质有关。工件
尺寸小、介质冷却能力强，淬硬层深。 淬透性与工件尺寸、冷却介质无关。它只用于不同材料之
Ac3+30~50℃保温 后缓冷的退火工艺， 主要用于亚共析 钢.
钢之回火处理淬火处理
钢之回火处理所谓回火处理是指将经过淬火硬化或正常化处理之钢材在浸置於一低於临界温度一段时间后，以一定的速率冷却下来，以增加材料之韧性的一种处理。
从冶金原理，我们知道将经过淬火及正常化处理在放回中温浸置(时效)一段时间，可促使一部分之碳化物析出，同时有可消除一部分因急速冷却所造成之残留应力，因此可提高材料之韧性与柔性。
显然回火处理之效果决定於回火温度、时间即在冷却速率等因素。
随著回火温度的提高材料之强度与硬度跟著降低，然而材料之延展性却跟著提高。
材料之耐衝性在300℃回火附近会有一显著降低现象，此现象称之為回火脆性。
由於碳原子或合金元素之析出与时间有正比的关係，随著回火时间的延长，材料之硬度会随著降低。
由於回火的温度是低於相变化之临界点，材料之强度不会与冷却速率有关。
然而由於回火脆化的原因，若材料在经过375~575℃间之冷却速率太慢，容易有脆化的现象。
这一点是在做回火处理时必须注意的。
一般填加合金元素於钢中，主要之目的是增加钢之硬化能力，亦即增大形成麻田散铁之能力。
由於合金元素(原子)之扩散能力较差，因此填加合金元素也就减慢了回火软化速率。
由於合金元素一般可分成两种功用。
第一种功用為非碳化物形成用，此类合金元素以镍、硅及锰等。
由於此类元素与碳化物之形成无关，因此对回火软化无关。
此类元素所造成之硬化效果，主要是靠固溶体硬化机构所达成的。
另一类合金元素，例如铬、鉬、钨、钒等，由於其為碳化物形成之一份子，因此他们的扩散速率也就影响了回火软化的速率。
前面提到过一般碳钢及低合金钢若从高温回火缓慢冷却下来经过375~575℃温度区，会造成脆化的现象。
另外我们也提到过若在300℃附近回火，亦有脆化的现象，这是由於不利之板状碳化物析出所造成的。
钢的回火将已经淬火的钢重新加热到一定温度，再用一定方法冷却称为回火。
其目的是消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。
回火分高温回火、中温回火和低温回火三类。
钢的淬火与回火
钢的淬火与回火一、钢的淬火淬火：将钢加热到AC3或AC1以上某一温度，保温然后快速冷却获得马氏体或下贝氏体组织的热处理工艺。
目的：为了获得马氏体和下贝低体，然后通过适当的回火，获得所需的力学性能。
（一）淬火工艺1、加热温度的确定：根据钢的化学成分来选择碳钢则根据WC来选择1）亚共析钢：AC3+（30—100）℃冷却理由：加热时，得到全部A，冷却后，得到M（A→M）若低于AC3，得到A+F，冷却后得到M+F（A+F→M+F）2）共析钢和过共析钢：AC1+（30—70）℃加热后组织为：A+Fe3CⅡ（一般为来溶解的小颗粒）冷却后组织为：M+Fe3CⅡ（粒状）+AR粒状Fe3C可提高淬火钢硬度和耐磨性为什么不和热到ACm以上呢？∵①渗碳体全部溶解，则A的WC↑，使MS↓，AR↑，硬度↓②使淬火后的M体粗大，脆性↑2、加热时间的确定：保证零件内外温度一致（热透），提高生产率采用经验公式τ=αKDα—加热系数min/mmK—装炉修正系数D—工件有效厚度mm3、冷却介质1）冷却速度对淬火质量的影响冷却速度要大于VK，以便保证得到M冷却速度过大→引起大的内应力→零件变形或开裂2）理想的冷却速度在C曲线鼻尖处（650-500℃）冷却要快→保证过冷A不转变在Ms附近（200—300℃）冷速要慢→避免变形或开裂3）常用冷却介质水：650—500℃及200—300℃冷速均快易引起变形或开裂。
一般用于碳钢盐水、碱水：提高600-500℃的冷却能力一般用于等温淬火或分级淬火矿物油：冷却较慢，可能使一部分过冷A转变为P一般用合金钢（∵过冷A较稳定）（二）淬火方法1、单介质淬火碳钢——水；合金钢——油2、双介质淬火优点：得到高硬度，又减少变形和开裂应用：1）形状较复杂的碳钢件——先水后油水冷到400℃左右（丝丝声）再油汽2）尺寸较大的合金钢件——先油后空3、分级淬火先在Ms附近保温2-5分钟（盐浴或溶炉中），然后油汽或空汽优点：减少变形和开裂、内应力小缺点：会出现部分P。
