给排水设计制图规范

给排水CAD制图规定(修改版)

林李公司道桥一所给排水专业—管道工程CAD制图规定（试行）林同炎李国豪土建工程咨询有限公司2010年1月1 总则1.1 给排水管道设计是我所给排水室技术人员主要工作内容。

为统一我所给排水室制图规则，保证制图质量，提高制图效率，本规定在《林李公司道桥一所工程CAD制图规定（试行）》基础上，依据《房屋建筑制图统一标准》（GB/T50001-2001）、《给水排水制图标准》（GB/T50106-2001）和《总图制图标准》（GB/T50103-2001）等标准，结合以往我所给排水工程制图特点，制定本规定，以使我所给排水CAD制图逐步实现规范化、标准化、通用化。

今后，凡我所承接的给排水管道工程任务，需应用CAD制图时，原则上均应按本规定执行。

本规定是在我所既定CAD制图规定基础上，针对给排水管道制图内容和特点作出具体规定，如涉及到道路、桥梁等专业时，应以相关专业的制图标准为准，本规定不再另行规定。

1.2本规定与《林李公司道桥一所工程CAD制图规定（试行）》有不一致处，以《林李公司道桥一所工程CAD制图规定（试行）》为准。

1.3 本规定电子文件在服务器\\Dnf003-wyl\prt\制图标准\中。

1.4 本规定在道桥一所自2010年1月20日起执行。

1.5 本规定解释权归总工例会。

2 一般规定2.1 图幅与图标、文字与字体、工程计量单位、尺寸标注、相交图线、坐标、CAD字体、图层管理等一般规定按《林李公司道桥一所工程CAD制图规定（试行）》及道路专业相关规定执行，本规定中不再另作论述。

3 给排水管道设计图3.1 比例3.1.1 地理位置图、附图（指其它设计院设计的排水系统图，下同）可不标注比例。

3.1.2 系统图一般采用1:2000～1:10000的比例绘制。

3.1.3 给排水管道平面设计图一般采用1:500～1:2000的比例绘制。

当给排水专业为配套专业时，宜与主专业平面设计图比例一致，但施工图一般采用1:500。

建筑给排水制图标准

建筑给排水制图标准建筑给排水制图是建筑设计中的重要环节，它直接关系到建筑物的排水系统是否合理、稳定和安全。

因此，建筑给排水制图必须符合一定的标准，以保证建筑物的排水系统正常运行。

下面将从建筑给排水制图的标准要求、图纸设计要点和常见问题及解决方法三个方面，详细介绍建筑给排水制图标准。

一、建筑给排水制图的标准要求。

1.符合国家相关标准，建筑给排水制图必须符合国家相关的建筑设计标准和排水系统标准，如《建筑给水排水设计规范》等，确保设计方案符合国家法律法规。

2.符合建筑结构和功能需求，建筑给排水制图必须结合建筑的结构和功能需求进行设计，确保排水系统的合理性和实用性。

3.考虑环境保护和节能要求，建筑给排水制图在设计过程中，必须充分考虑环境保护和节能要求，采用节水、节能的设计方案，减少对环境的影响。

二、图纸设计要点。

1.清晰明了，建筑给排水制图必须清晰明了，标注清楚每一部分的功能和尺寸，确保施工人员能够准确理解和实施。

2.标注完整，建筑给排水制图必须标注完整，包括给水管道、排水管道、雨水管道、检查井、排水泵站等，每一部分都要有详细的标注和说明。

3.合理布局，建筑给排水制图必须合理布局，考虑排水系统的整体布局和管道连接，确保排水系统的畅通和稳定。

4.安全可靠，建筑给排水制图必须保证排水系统的安全可靠，包括排水管道的材质选择、管道连接方式、防水措施等，确保排水系统不会出现漏水、堵塞等问题。

三、常见问题及解决方法。

1.排水管道设计不合理，解决方法是重新设计排水管道的布局和连接方式，确保排水系统的畅通和稳定。

2.排水泵站选型不当，解决方法是重新选择合适的排水泵站，确保排水系统的正常运行。

3.排水管道材质选择错误，解决方法是重新选择合适的排水管道材质，确保排水系统的安全可靠。

综上所述，建筑给排水制图标准是建筑设计中不可忽视的重要环节，只有严格按照标准要求进行设计，合理布局和设计图纸，及时解决常见问题，才能确保建筑物的排水系统能够正常运行，达到预期效果。

给水排水系统图

给水排水系统图(施工图)绘制规则1 说明我院从80年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。

即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。

平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。

系统图则借鉴美、英、日等国较简练的绘图方法，在大部分工程设计中用特定的展开图画法取代传统的轴侧图(又名透视图)画法。

系统图的这种画法对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。

它大大节省了制图画图的时间。

经过十几年的实践，效果良好。

为使这种设计制图方法更具科学性，我们又从几何做图法及系统图功能表达要求的角度，对其进行整理、加工及完善，使其系统化。

本文暂把其称之为系统图的新型画法，并做一简单介绍。

1.1采用新画法的理由改革开放以来，随着经济的迅速发展，民用建筑物的功能与体型越来越复杂、庞大，建筑给排水系统不论从内容上还是复杂性方面已远远超越了传统的水卫概念。

用传统的轴侧图画法绘制给排水系统图遇到了困难，这是考虑新型画法的起始原因。

综合表述新型画法的理由和意义，有以下几点：(1)系统的庞大复杂造成了轴侧图不同层次的管线相互重叠，图面显得很乱，阅图者不易理清各管线之间的相互关系，使得本来欲表达系统整体关系的系统图难以看懂。

(2)一些大型复杂建筑的系统轴侧图在一张图上完不成。

(3)给排水系统的复杂化使理解、读懂系统原理变得越来越重要。

新型系统图充分迎合这一要求，同时又克服了轴侧图的上述缺陷。

(4)施工队伍技术人员的素质(学历及技术水平)已有了很大提高，使得图面简化的新型系统图取代轴侧图作为施工依据成为可能，我院十多年来的实践已证明这一点。

(5)建筑工程设计中同国际上的交往与合作日益频繁，这促使新型系统图取代轴侧图，以有利于与国际接轨。

给水排水系统图(施工图)绘制规则

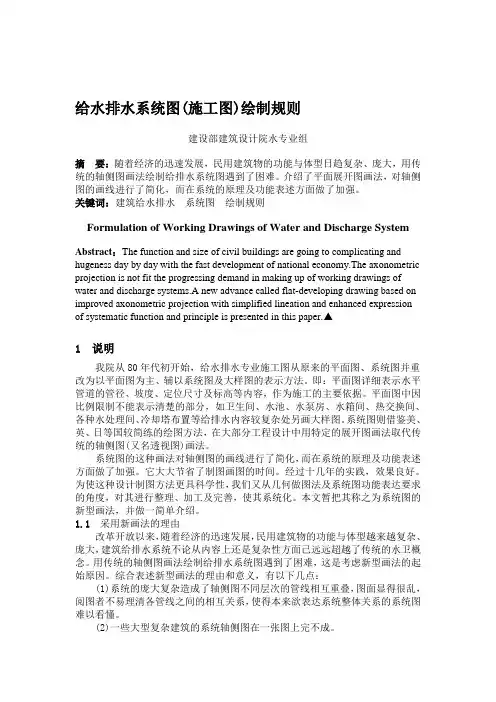

给水排水系统图(施工图)绘制规则建设部建筑设计院水专业组摘要：随着经济的迅速发展，民用建筑物的功能与体型日趋复杂、庞大，用传统的轴侧图画法绘制给排水系统图遇到了困难。

介绍了平面展开图画法，对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。

关键词：建筑给水排水系统图绘制规则Formulation of Working Drawings of Water and Discharge System Abstract：The function and size of civil buildings are going to complicating and hugeness day by day with the fast development of national economy.The axonometric projection is not fit the progressing demand in making up of working drawings of water and discharge systems.A new advance called flat-developing drawing based on improved axonometric projection with simplified lineation and enhanced expressionof systematic function and principle is presented in this paper.▲1 说明我院从80年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。

即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。

平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。

给水排水制图标准GB_T50106-2001

1 总则1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

1.0.2 本标准适用于下列制图方式绘制的图样：1 手工制图；2 计算机制图。

1.0.3 本标准适用于给水排水专业的下列工程制图：1 新建、改建、扩建工程的各阶段设计图、竣工图；2 总平面设计图、竣工图；3 原有建筑物、构筑物、总平面图的实测图；4 通用设计图、标准设计图。

1.0.4 给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。

2 一般规定2.1 图线2.1.1 图线的宽度b，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第3.0.1条的规定选用。

线宽b宜为0.7或1.0mm。

2.1.2 给水排水专业制图，常用的各种线型宜符合表2.1.2的规定。

表2.1.2 线型2.2 比例2.2.1 给水排水专业制图常用的比例，宜符合表2.2.1的规定。

表2.2.1 常用比例2.2.2 在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。

2.2.3 在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。

2.2.4 水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。

2.3 标高2.3.1 标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第10.8节的规定。

2.3.2 室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。

2.3.3 压力管道应标注管中心标高；沟渠和重力流管道宜标注沟(管)内底标高。

2.3.4 在下列部位应标注标高：1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点；2 压力流管道中的标高控制点；3 管道穿外墙、剪力墙和构筑物的壁及底板等处；4 不同水位线处；5 构筑物和土建部分的相关标高。

给排水制图标准(规范图集图例)1

表3.0.1管道图例序号名称图例备注1 生活给水管2 热水给水管3 热水回水管4 中水给水管5 循环给水管6 循环回水管7 热媒给水管8 热媒回水管9 蒸汽管10 凝结水管11 废水管可与中水源水管合用12 压力废水管13 通气管14 污水管15 压力污水管16 雨水管17 压力雨水管18 膨胀管19 保温管20 多孔管21 地沟管22 防护套管23 管道立管X：管道类别L：立管1：编号24 伴热管25 空调凝结水管26 排水明沟27 排水暗沟注：分区管道用加注角标方式表示：如J1、J2、RJ1、RJ2……。

3.0.2管道附件的图例宜符合表3.0.2的要求。

表3.0.2管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。

如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3管道连接序名称图例备注号1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4管件序名称图例备注号1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5阀门序名称图例备注号1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。

给排水制图标准

给排水制图标准
1. 排水图由排水设施、排水管网以及附属设施构成；
2. 用实际颜色标识出排水设施、排水管网和埋地设施；
3. 以现场测量坐标标记地面排水设施及排水管网；
4. 根据施工图具体标记地下管网、泵站及其它排水设施；
5. 标示所图排水管网和设备的材料及管径；
6. 标注附属设施的名称及位置；
7. 将排水图分层标注，并给出排水平面图；
8. 以北为正轴向，以左为正轴线标准标注排水设施及排水管网的位置；
9. 使用参考坐标、比例尺标记排水图；
10. 瘤形图及三维图上应清楚标明排水设施方位、位置、管网方向。

给排水制图标准

图是工程界的语言，是施工的依据，也就是说所画出来的图不仅自己看懂，更重要的是让别人看懂。

因此，为了使工程图样表达同一，清晰简明，便于识读，满足设计和施工的要求，又便于利用这种语言进行技术交流，对图样的内容、格式、画法、尺寸标注、图例符号等必须有共同的法则和统一规范，这个统一的规定就是国家标准，简称国标，用代号“GB”表示。

有关建筑制图方面的标准共有六分册，即：《房屋建筑制图统一标准》（GB/T50001—2001）《总图制图标准》（GB/T50103—2001）《建筑制图标准》（GB/T50104—2001）《建筑结构制图标准》（GB/T50105—2001）《给水排水制图标准》（GB/T50106—2001）《暖通空调制图标准》（GB/T50114—2001另外，还有由国家技术监督局发布的技术图样《技术制图字体体》（GB/T14689-93）一、图纸幅面为了使图纸整齐，便于装订和保管，国标中规定了图纸的幅面尺寸。

如下表长边为 L ，短边为 B ，图纸的边线叫幅面线，内部一道封闭线叫图框线，图框线到幅面线的距离分别为a、c。

a为装订边，另外三个边为c ，随图幅大小而变化。

A0号图幅的面积为1平方米，A1号为0.5平方米，是A0号图幅的对开，如下左图。

必要时允许加长幅面，但不是任意的，短边一般不应加长，长边可加长。

如下右图，粗实线为基本幅面是第一选择，细实线和虚线为加长幅面，第二选择和第三选择。

长边作为水平边使用的图幅称为横式图幅，短边作为水平边使用的图幅称为立式图幅。

A0～A3可横式或立式使用，A4只能立式使用,如下图所示。

需要微缩复制的图纸，四个边上均附有对中标志。

对中标志应画在图纸各边长的中点处，线宽不小于0.25mm，伸入框内应为5mm。

A0～A3横式幅面 A0～A3立式幅面 A4立式幅面二、图纸标题栏及会签栏将工程名称、设计单位、图名、图号、设计号及设计人、绘图人、审批人的签名和日期等集中列表放在图纸右下角称为图标。

给排水制图标准

给排水工程CAD制图标准（试行）上海市政工程设计研究院2003年5月目录第一章总则 (1)第二章制图一般标准 (2)2.1运行平台 (2)2.2制图比例 (2)2.3变量 (2)2.4图层 (4)2.5线型与线宽 (5)2.6标注 (6)2.7字型字体 (6)2.8图签与图框 (7)第三章专业制图标准 (8)3.1结构专业制图标准 (8)3.2工艺专业制图标准 (10)3.3电气仪表专业制图标准 (12)第四章初始化软件 (14)4.1综合初始化软件 (14)4.2各专业初始化软件 (14)4.3软件使用说明 (14)给排水工程CAD制图标准（试行）第一章总则1.0.1本标准（试行）适用于我院给排水工程设计中工艺、结构、电气及仪表专业的CAD制图。

1.0.2 本标准（试行）在现行《院CAD制图规定（试行）》基础上进行细化完善。

给排水工程制图以本标准（试行）为准。

1.0.3本标准试行后，院自行开发的AutoCAD绘图软件，应符合本标准（试行）的有关规定。

1.0.4引进的AutoCAD二次开发绘图软件，应根据本标准（试行）有关规定进行软件转换。

1.0.5为配合本标准（试行）操作，结合各专业的特点，已编制完成各专业制图初始化软件，其中包括定义图形文件的系统参数值及各专业的常用图层和属性。

初始化软件可在院信息网中下载使用。

1.0.6本标准（试行）可在院技术质量处网页上下载。

1.0.7本标准（试行）于2003年6月1日开始生效，各专业应严格遵照执行。

1.0.8本标准（试行）解释权属技术质量处。

第二章制图一般标准制图一般标准是指针对在给排水工程各专业设计制图中的共性内容所制定的通用标准。

2.1 运行平台AutoCAD R14及以上版本。

2.2 制图比例各专业应严格按照比例进行精确制图。

比例一般可按下列两种方式选用：（1）制图尺寸=实际尺寸，图纸输出比例按需要确定。

（2）制图尺寸=实际尺寸*制图比例，图纸输出比例为1:1。

给水排水系统图(施工图)绘制规则

给水排水系统图(施工图)绘制规则建设部建筑设计院水专业组摘要：随着经济的迅速发展，民用建筑物的功能与体型日趋复杂、庞大，用传统的轴侧图画法绘制给排水系统图遇到了困难。

介绍了平面展开图画法，对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。

关键词：建筑给水排水系统图绘制规则Formulation of Working Drawings of Water and Discharge SystemAbstract：The function and size of civil buildings are going to complicating and hugeness day by day with the fast development of national economy.The axonometric projection is not fit the progressing demand in making up of working drawings of water and discharge systems.A new advance called flat-developing drawing based on improved axonometric projection with simplified lineation and enhanced expressionof systematic function and principle is presented in this paper.▲1 说明我院从80年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。

即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。

平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。

给排水制图标准+给排水设计制图规范

给水排水制图标准1 总则1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

I.0.2 本标准适用于下列制图方式绘制的图样：1 手工制图;2 计算机制图。

1.0.3 本标准适用于给水排水专业的下列工程制图:1 新建、改建、扩建工程的各阶段设计图、竣工图;2 总平面设计图、竣工图；3 原有建筑物，构筑物、总平面图的实测图；4 通用设计图、标准设计图。

1.0.4 给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（GB/T50001-2001）以及国家现行的有关强制性标准的规定。

2 一般规定2.1 图线2.1.1 图线的宽度b，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第3.0.1条的规定选用。

线宽b宜为0.7或1.0mm。

2.1.2 给水排水专业制图，常用的各种线型宜符合表2.1_2的规定。

2.2 比例1.2.1 给水排水专业制图常用的比例，宜符合表2.2.1的规定。

2.2.2 在管道纵断面图中.可根据需要对纵向与横向采用不同的组合比例。

2.2.3 在建筑给排水轴侧图中，如局部表达有困难时，该处可不按比例绘制。

2.2.4 水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。

2.3 标高2.3.1 标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第10.8节的规定。

2.3.2 室内工程应标注相对标高；室外工程宜标注绝对标高;当无绝对标高资料时可标注相对标高，但应与总图专业一致。

2.3.3 压力管道应标注管中心标高;沟渠和重力流管道宜标注沟(管)内底标高。

2.3.4 在下列部位应标注标高:1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点；2 压力流管道中的标高控制点；3 管道穿外墙，剪力墙和构筑物的壁及底板等处；4 不同水位线处;5 构筑物和土建部分的相关标高。

给排水专业设计制图规定

水泥工厂设计制图规定给水排水专业总矿设计所2012.12目录1 总则 (3)2 基本规定 (4)2.1 线型 (4)2.2 比例 (5)2.3 标高 (6)2.4 管径 (8)2.5 编号 (9)2.6 尺寸标注 (11)3 图例 (12)4 图样画法 (13)4.1 一般规定 (13)4.2 图纸编号和图纸编排 (17)4.3 图样布置 (19)4.4 总平面图 (21)4.5 建筑给水排水平面图 (27)4.6 管道系统图 (29)4.7局部平面放大图、剖面图 (31)4.8 水量平衡图及系统流程图 (33)1 总则1.0.1为了统一水泥工程设计中给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰，简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本规定。

1.0.2 本规定适用于计算机制图和手工制图方式绘制的图样。

1.0.3 本规定适用于水泥工厂建设工程给水排水专业的下列工程制图：1 新建、改建、扩建工程的各阶段设计图、竣工图；2 给水排水总平面设计图、竣工图；3 原有建筑物、构筑物、总平面图的实测图；4 通用设计图、标准设计图。

1．0．4 本规定中未说明部分按现行国家标准《建筑给水排水制图标准》（GB/T50106）、《房屋建筑制图统一标准》（GB/T50001）执行。

1.0.5 工程设计、校审给排水专业图纸时，均应按本规定执行。

凡经校审不符合本规定的，应按本规定认真修改。

不符合规定的图纸不得进行成品出图和归档。

1.0.6 本规定将定期根据国家相关规范、公司三标体系的要求及设计人员的反馈意见进行修订，但在新版规定发布前一律按照当前版本执行。

2 基本规定2.1 线型2.1.1 常用线宽b宜为0.7mm或1.0mm，各种线型宜符合下表的规定。

2.2 比例2.2.1 给水排水专业制图常用的比例，宜符合下表的规定。

2.2.2 在管道纵断面图中，竖向与纵向可采用不同的组合比例。

2.2.3 在给水排水轴测系统图中，如局部表达有困难时，该处可不按比例绘制。

给排水制图标准
