模拟电子技术实验内容的设计要求及设计方法

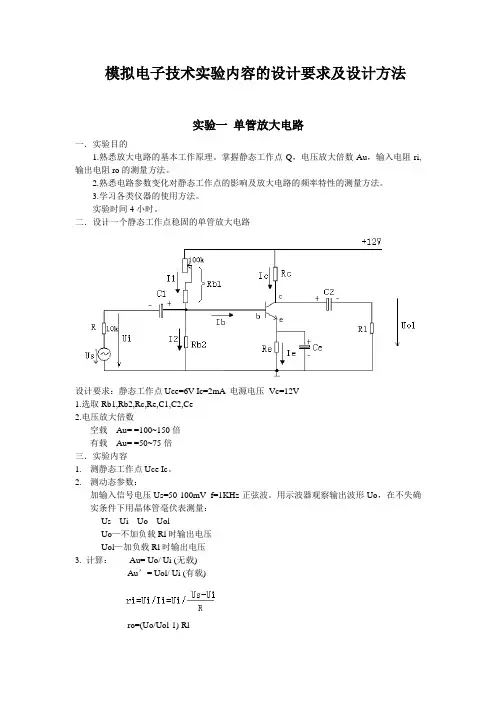

模拟电子技术实验内容的设计要求及设计方法实验一单管放大电路一．实验目的1.熟悉放大电路的基本工作原理。

掌握静态工作点Q，电压放大倍数Au，输入电阻ri,输出电阻ro的测量方法。

2.熟悉电路参数变化对静态工作点的影响及放大电路的频率特性的测量方法。

3.学习各类仪器的使用方法。

实验时间4小时。

二．设计一个静态工作点稳固的单管放大电路设计要求：静态工作点Uce=6V Ic=2mA 电源电压Vc=12V1.选取Rb1,Rb2,Rc,Re,C1,C2,Ce2.电压放大倍数空载Au= =100~150倍有载Au= =50~75倍三．实验内容1.测静态工作点Uce Ic。

2.测动态参数：加输入信号电压Us=50-100mV f=1KHz正弦波。

用示波器观察输出波形Uo，在不失确实条件下用晶体管毫伏表测量：Us Ui Uo UolUo—不加负载Rl时输出电压Uol—加负载Rl时输出电压3. 计算：Au= Uo/ Ui (无载)Au’= Uol/ Ui (有载)ro=(Uo/Uol-1) Rl四．深入的内容1.信号源的频率1KHz,Us保持不变，定性观察Rb1.Rc.RL的变化对静态工作点的影响，对Au与波形失确实影响，条件分别如下：（a）Rb1变化时，Rc、RL保持原先的数值不变。

（b）Rc变化时，Rb1、RL保持原先的数值不变。

（c）RL变化时，Rb1、Rc保持原先的数值不变。

2.测量电路的幅频特性幅频特性是指输入信号的频率与输出电压的关系曲线。

保持信号源Us的幅度不变，改变信号源Us的频率f，用晶体管毫伏表测量输出电压Uol。

五．设计与实验方法1.在设计静态工作点稳固的放大电路参数时应保证满足I2≥10Ib,Vb≥（3-5）Ube条件。

2.在做实验之前做好准备工作：检查每一根导线是否导通；检查三极管的好坏；测量各电阻的阻值，检查可调电阻（100K的电位器）的阻值是否可调，注意测量电阻的阻值时不能在电路里测量电阻，更不能在电路通电的状态下测量电阻；检查电容的好坏，可用万用表电容挡测量各电容的电容值，大容量的电容（电解电容）可用万用表电阻挡测量其充放电的过程，有充放电的过程说明电容是好的；检查学习机上的电源是否是12V；用示波器检查信号发生器是否输出正弦信号。

模拟电子技术课程设计题目

模拟电子技术课程设计题目题目一：函数发生器设计任务和要求：1．能输出频率f ＝100 Hz ～1kHz 、1kHz ～10 kHz 两档，并连续可调的正弦波、三角波和方波：正弦波：峰一峰值V P-P ≈2V ；三角波：V P-P ≈6V ；方波：V P-P ≈12V 。

2．能输出频率f ＝50Hz ～4kHz 并连续可调的锯齿波和矩形波：锯齿波：V P-P ≈4V ，负斜率连续可调。

矩形波：V P-P ≈12V ，占空比为50％～90％并连续可调。

3．设计压控振荡器控制电压范围1~10V ；振荡频率范围：f ＝500Hz ～5kHz ；测量输入电压与频率的关系，做出曲线。

设计提示：根据设计指标，先产生方波—三角波，再将三角波变换成正弦波。

在方波—三角波的基础上，进行锯齿波、矩形波和压控振荡器的设计。

题目二：低频信号发生及处理系统设计任务和要求：1) 用运算放大器为主要元件设计一个低频信号发生及处理电路。

2) 正弦信号发生单元的输出信号频率为500Hz ±10Hz ，输出电压有效值为20mV 。

3) 将20mV 的正弦信号变换为±20mV 的差模信号。

4) 将±20mV 的差模信号放大为10V 的单端输出的正弦信号。

5) 将10V 正弦信号变换为0~50mV 的矩形波信号，占空比q 在10%~90%范围内连续可调。

6) 将矩形波信号做比例积分运算，比例系数=10，积分时间常数=0.1设计提示：1）可采用电压跟随器及反相比例电路实现单端信号到差模信号的变换。

2）可参考仪用放大器的设计，将±20mV 的差模信号放大为10V 的单端输出的正弦信号。

3）将10V 正弦信号变换为0~50mV 的矩形波信号时可考虑用信号衰减及电平移动2个环节分步实现。

题目三：设计实现晶体管β值筛选器设计任务和要求：1．对PNP 和NPN 都适用。

2．当时输出<200Hz 的矩形波；当200<β300200<β<时输出>1000Hz 矩形波；当300>β时指示灯亮。
