超声波明渠流量计安装说明
明渠流量计使用说明书
5
4.3 参数设置： 按 Mode 键，出现密码界面，输入密码(密码为 3721)，按 OK 键
进入参数设置菜单。
4.3.1 参数 4～20mA 设置 1）在 P01(4～20mA)菜单按 OK 键进入，首先出现 20mA 设置菜单， 可
4.3.9 4~20mA 校准 P09(T4～20mA)菜单中 Setup 菜单可进行 4mA 和 20mA 校准，
Test 菜单可测试 4～20mA 输出。
4.3.10 反应速度 P10(Rate)菜单出厂时已设置好，一般不用更改。
4.3.11 单位设置 P11(Unit)可更改仪表瞬时流量显示单位，“t/h”为吨(立方米)/小
注：在流量显示界面长按▲键也可显示液位，松开回到流量界面。
4.3.3 液位设置 在 P03(Level)菜单中可直接输入现场液位，巴歇尔槽为底到液面
距离，矩形堰和三角堰为零点(缺口底，见 4.2 参数解释)到液面距离， 若液面低于零点用 P04(TH)菜单。
4.3.4 探头高度设置 P04(TH) 菜 单 也 可 更 改 液 位 ， 举 例 如 下 ： 若 仪 表 显 示 液 位 为
环境温度：
－20℃ ～ ＋60℃
防护等级：
IP65
安装方式： 分体安装
* FS：超声波液位计的量程；标准条件：室内无风环境。
1
3、仪表安装 3.1 仪表外形尺寸
3.2 探头外形尺寸（探头尺寸会根据量程的不同而有所改变，若有不 同会预先告知）
3.3 仪表接线板 打开下盖即可看见仪表的接线板，如下图所示：
超声波明渠流量计说明书
超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。
3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。
（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。
5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。
最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。
使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。
（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。
②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。
③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。
④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。
HXC 超声波明渠流量计 用户使用手册说明书
HXC超声波明渠流量计用户使用手册Version 1.0海阳市海讯环保科技有限公司简易安装操作指南1、将传感器安装于标准堰槽支架上。
2、设置槽型类型及堰槽参数——按菜单键进入设置菜单，进入“管理员”->“堰槽设置”，选择或设置所使用的堰槽尺寸参数，▲/▼键切换三角堰、巴歇尔槽、矩形堰。
（原始密码000000）。
3、设置传感器参数及安装高度——按菜单键进入菜单，进入“管理员”-> “设传感器”菜单，此时用尺子测量堰槽中实际液位高度，并输入到“实测液位”后，按“确定”键保存，设备将自动计算零点高度。
4、由于实际液位并不恒定，若有可能，请临时关闭排水，待堰槽内无水流时，将“实测液位”输入为0即可。
一、产品概述1．1概述超声波明渠流量计是新型的固定式明渠标准堰槽流量测量仪器，广泛应用于各排污企业的污水流量的监测。
根据HJT 15-2019 《环境保护产品技术要求超声波明渠污水流量计》技术要求计算瞬时流量和累计流量。
广泛适用于污水处理厂、水利、水务及科研院所、排污企业的明渠标准堰槽流量的测量。
1．2存储数据（1）近十年的每日的日累计流量（2）近十年的每月的月累计流量（3）近十年的年总累流量（3）关键参数变更保存记录操作员、管理员独立密码保护，掉电不丢失，上电后自动运行。
掉电状态下数据有效保存十年。
1．3技术规格1、流量范围: 10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）2、适用堰槽: 三角堰、巴歇尔槽、矩形堰3、功耗: ≤15W4、M P E: ±5%5、分辨率: 0.1mm6、测距准确度: ±3mm7、时钟误差:< 5分钟/每月8、电源: 220V市电9、信号输出: RS232、485、4-20mA10、工作环境: 温度－10℃－50℃,相对湿度0－95％二、工作原理2. 1明渠堰槽的工作原理明渠内的流量越大，液位越高；流量越小，液位越低。
如下图所示：对于一般的渠道，液位与流量没有确定的对应关系。

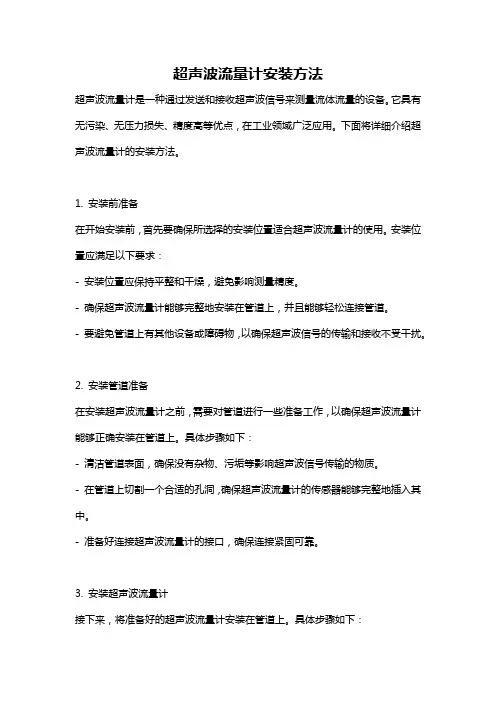

超声波流量计安装方法
超声波流量计安装方法超声波流量计是一种通过发送和接收超声波信号来测量流体流量的设备。
它具有无污染、无压力损失、精度高等优点，在工业领域广泛应用。
下面将详细介绍超声波流量计的安装方法。
1. 安装前准备在开始安装前，首先要确保所选择的安装位置适合超声波流量计的使用。
安装位置应满足以下要求：- 安装位置应保持平整和干燥，避免影响测量精度。
- 确保超声波流量计能够完整地安装在管道上，并且能够轻松连接管道。
- 要避免管道上有其他设备或障碍物，以确保超声波信号的传输和接收不受干扰。
2. 安装管道准备在安装超声波流量计之前，需要对管道进行一些准备工作，以确保超声波流量计能够正确安装在管道上。
具体步骤如下：- 清洁管道表面，确保没有杂物、污垢等影响超声波信号传输的物质。
- 在管道上切割一个合适的孔洞，确保超声波流量计的传感器能够完整地插入其中。
- 准备好连接超声波流量计的接口，确保连接紧固可靠。
3. 安装超声波流量计接下来，将准备好的超声波流量计安装在管道上。
具体步骤如下：- 将超声波流量计的传感器插入管道的孔洞中，并确保密封紧固。
- 使用合适的螺丝将超声波流量计固定在管道上，确保安装稳固可靠。
- 如果超声波流量计使用可调节支架安装，需要调整支架的位置，以保证传感器与管道中心线垂直，并且使超声波信号传输和接收不受干扰。
4. 连接管道和超声波流量计安装完成后，需要将管道与超声波流量计连接起来，以确保信号传输正常。
具体步骤如下：- 使用合适的管道接头将管道与超声波流量计连接起来。
- 确保接头紧固可靠，避免泄漏和松动。
5. 调试和测试安装完成后，需要对超声波流量计进行调试和测试，以确保其正常工作。
具体步骤如下：- 打开超声波流量计的电源，并进行各项参数的设置和调整。
- 使用标准流量介质进行流量测试，比较超声波流量计的测量结果和实际流量值，以验证其准确性和稳定性。
- 调整超声波流量计的位置和参数，直到达到理想的测量效果。
超声波明渠流量计(分体)
使用前请详细阅读本说明书，并保存以供参考。
● 请遵守本说明书操作规程及注意事项。
● 在收到仪器时，请小心打开包装，检视仪器及配件是否因运送而损坏，如有发现损坏，请立即通知本公司及经销商，并保留包装物，以便寄回处理。
● 当仪器发生故障，请勿自行修理，请直接联系本公司或本公司授权的维修部门，否则若有损伤，后果自负。
一概述我公司专业生产明渠流量计，用于测量明渠内各种流体的流量。
明渠流量计具有同介质非接触测量、节省场地、工作可靠、宽量程比等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。
●主要技术指标●基本原理当被测介质全部通过堰槽形成自由流时，其流量与堰槽上游水位形成对应关系，通过测量水位的高度再进行一系列换算就可以得出相应流体的瞬时流量。
●具体适用尺寸明渠流量计有钢质堰槽和PVC堰槽两种。
钢质堰槽可以同圆管进行焊接连接，无需进行土建工程，适用于自流情况下的管道，而PVC堰槽需要辅以土建导流槽。
通常情况下对于渠道的高度（深度）不作严格要求，如果有淤泥沉淀或有特殊要求，请与我公司技术部联系，我们会在第一时间给您满意的答复。
●材质的选择钢质堰槽槽体采用不锈钢制作，有极好的耐腐蚀能力；PVC堰槽具有抗腐蚀能力，但应防止阳光曝晒，防止老化，也不宜用于高温介质。
明渠渠道横剖面尺寸示意图●流量传感器全密封制作，防腐防潮，适用于各种介质的测量，更可用于低功耗测量。
电子式探头适用于有风、水、蒸气、泡沫或者涡流的环境下；超声波探头适用于腐蚀性化学物质、悬浮物和油脂存在等苛刻的环境下使用。
●明渠流量计选型步骤☆确定流量范围：可以用公式（日水排放量/日排放时间）算出每小时的排放水量。
☆确定选用测量方式：流量小于50m3/h时应选用堰式，大于该流量可根据用户现场情况进行选用。
一般现场安装位置预留较大的，水流坡度平缓的，可以选用巴歇尔槽式，如位置较小，下游畅通的，可以选用矩形堰式。
一般现场情况为下水道排放的，不易采用巴歇尔槽式，在下水道口安装矩形堰式是较佳的选择。
WL-1A1 型超声波明渠流量计说明书
WL-1A1型超声波明渠流量计北京九波声迪科技有限公司2015.05.184产品执行标准：HJ/15-2007型式批准证书号：2005F195-11京制01050029号目录一、用途 (3)二、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)三、主要技术指标及技术参数 (6)四、仪表的工作原理 (7)1、量水堰槽的测流量原理 (7)2、超声波测液位原理 (7)3、仪表的工作原理 (8)五、安装方法 (9)1、安装量水堰槽 (9)2、安装探头 (9)3、安装仪表 (10)六、关于仪表显示的说明 (11)1、显示流量 (11)2、查看历史记录 (12)3、数据出现错误的显示 (13)4、电源电压低的显示 (13)七、量水堰槽构造及安装的技术参考 (13)1 、直角三角堰 (13)2 、矩形堰 (15)3 、巴歇尔槽 (17)八、仪表的接线 (19)九、使用按键设置仪表的参数 (21)1 、设置参数时的按键 (21)2 、仪表的参数表 (22)十、使用说明 (24)1 、校对仪表的液位 (24)2 、设置仪表的水位-流量表 (25)3 、设置记录历史数据 (26)4 、校准日历钟 (27)5 、累计流量清零 (28)6 、清除历史记录 (28)7 、使用打印机 (28)8 、(4～20)mA (29)9 、继电器 (29)10、远程通讯(RS-232) (30)十一、仪表的标定 (31)1 、标定流量 (31)2 、标定液位 (32)3 、标定输出的(4～20)mA (32)4 、标定输入的(4～20)mA (33)附录一、巴歇尔槽构造尺寸 (34)附录二、巴歇尔槽水位-流量公式 (35)附录三、安装记录表 (36)附录四、使用GSM短消息 (38)附录五、首次安装最简设置 (41)附录六、Modbus通讯协议 (43)附录七、配件清单 (46)安装示例一、在污水井内使用三角堰 (47)安装示例二、使用静水井可以提高测量准确度 (48)首次安装，请看附录五、首次安装最简设置欢迎访问北京九波声迪科技有限公司网站，网站地址：。
海峰TDS-100MQ明渠流量计使用说明书
ＴＤＳ－１００ＭＱ型明渠流量计使用说明书唐山海峰仪器仪表有限责任公司1目 录一、特点特点特点 ................................................................................................ 3 二、用途用途用途 ................................................................................................ 3 三、仪表的组成及外形尺寸仪表的组成及外形尺寸仪表的组成及外形尺寸 ........................................................................ 4 1、仪表的组成 .................................................................................... 4 2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)四、主要技术指标及技术参数主要技术指标及技术参数主要技术指标及技术参数 …………………………………………………………… 5 五、仪表的工作原理仪表的工作原理仪表的工作原理 ……………………………………………………………………… 6 1、量水堰槽的测流量原理 …………………………………………………………… 6 2、超声波测液位原理 ………………………………………………………………… 6 3、仪表的工作原理 …………………………………………………………………… 7 六、安装方法安装方法安装方法.......................................................................................... 8 1、安装量水堰槽 ................................................................................. 8 2、安装探头 (8)3、安装仪表 …………………………………………………………………………… 94、设置参数 …………………………………………………………………………… 9 七、关于仪表显示的说明关于仪表显示的说明关于仪表显示的说明 ………………………………………………………………… 9 1、实时数据页面 ……………………………………………………………………… 9 2、信号图形页面 ……………………………………………………………………… 10 3、查看历史记录 ……………………………………………………………………… 10 八、量水堰槽构造及安装的技术参考量水堰槽构造及安装的技术参考量水堰槽构造及安装的技术参考............................................................ 12 1 、直角三角堰 ................................................................................. 12 2 、矩形堰 (13)3 、巴歇尔槽 (15)九、仪表的接线仪表的接线仪表的接线 …………………………………………………………………………… 17 十、使用按键设置仪表的参数使用按键设置仪表的参数使用按键设置仪表的参数 …………………………………………………………… 17 1 、设置参数时的按键 ……………………………………………………………… 17 2 、仪表的参数表 …………………………………………………………………… 18 十一 、使用说明使用说明使用说明 ....................................................................................... 19 1 、液位校准 .................................................................................... 19 2 、日历钟校准 (20)附录一附录一、巴歇尔槽构造尺寸 (21)附录二、巴歇尔槽水位-流量公式 (22)附录二附录三、安装记录表 (23)附录三安装示例一、在污水井内使用三角堰 (24)安装示例一安装示例二、使用静水井可以提高测量精度 (25)安装示例二2TDS-100MQ超声波明渠流量计用于测污水流量: 3一、特点特点特点* 采用数字化信号处理技术，适合恶劣环境的应用。
超声波流量计安装及注意事项
超声波流量计安装及注意事项1、测量点选择PLS超声波流量计的安装非常简单便捷，只要选择一个合适的测量点，把测量点出的管道参数输入到流量计中，然后再把探头捆绑在管道上即可。
为保障测量精度测量点选择时应遵循以下原则：1.1要选择充满流体的管段，如管道的垂直部分（流体向上流动）或充满流体的水平管段。
1.2测量点要选择距上游10倍直径，下游5倍直径以内均匀直管段，没有任何阀门、弯头、变径等干扰流场装置。
1.3要保证测量点处的温度在可工作范围以内。
1.4充分考虑管内壁结垢状态，尽量选择无结垢管段进行测量。
2、探头安装要求与方式2.1探头安装前，先把测量点区域管道清理干净，除去一切锈迹油漆打磨光滑并擦拭干净，然后在探头中心部分和管道上涂上足够的耦合剂把探头紧贴在管道上绑好（先安装一个探头，另一个需二次表上电后根据二次表指示确定具体安装距离）。
此时要注意两个探头与管道中轴处于同一平面上，且两个探头的安装方向不能装反。
2.2探头安装方式共有四种分别为V法、Z法、N法、W法。
1）V法一般情况下是标准的安装方法一般适用于DN15-200mm的管道；2）Z法适用于管道很粗或液体中存在悬浮物、管内壁结垢或衬里较厚时使用。
DN200mm以上的管道都要选用Z法。
3）N法与W法均为DN50mm以下管道常用安装方法3、接线接线参考下图，一般只接上下游探头、模拟量输出、电源输入。
3、检修项目及标准3.1 机组大小修期间检修项目及标准参照第五篇第一章仪表专业大小修项目: 流量计系统。
3.2 日常检修维护及标准1）外观检查①外壳、外露部件表面应光洁完好，铭牌标志应清楚。
②各部件应清洁无尘、完整无损，不得有锈蚀、变形。
③管路严密无堵塞、无渗漏。
2）对接线端子进行检查、紧固①接线正确牢固，标号齐全清楚，牵引线无破损或伤痕。
②引线孔、外盖密封应良好。
③电缆金属套管完好，固定牢固。
3）检查仪表参数设定，符合现场实际。
超声波流量计的安装方法
超声波流量计的安装方法一、超声波流量计简介超声波流量计是一种通过超声波技术实现流量测量的仪器，其工作原理是利用超声波在介质中传播的速度与流速之间的关系，通过测量超声波传播时间来计算出流速和流量。
该仪器具有精度高、可靠性强、无压力损失等优点，广泛应用于各种工业领域中。
二、安装前准备工作1.确认测量点：在安装前需要确认好需要测量的点位，根据实际情况选择合适的位置进行安装。
2.检查设备：检查设备是否完好无损，同时检查相关配件是否齐全。
3.清洁管道：在安装前需要对管道进行清洗，以保证其内部干净无杂质。
4.确定安装方式：根据现场情况和需求确定合适的安装方式，可以选择侧装、直插式或者法兰式等不同方式。
三、安装步骤1.选择合适的位置：根据实际情况选择合适的位置进行安装，并且要保证该位置能够方便地进行维护和检修。
2.固定支架：将支架固定在安装位置上，保证其稳定牢固。
3.安装传感器：根据选择的安装方式，将传感器插入管道中或者通过法兰固定在管道上。
4.连接电缆：将传感器与控制仪器之间的电缆连接好，注意电缆要防水防潮。
5.校准仪器：在安装完成后需要进行仪器的校准，以保证其准确性和稳定性。
四、注意事项1.避免受外界影响：在选择安装位置时需要避免受到外界干扰，如强磁场、高温、强振动等。
2.保持清洁：为了保证测量精度和稳定性，需要经常对管道进行清洗，并且要避免在管道内部存在杂质和污垢。
3.维护保养：对于超声波流量计需要进行定期的维护和保养，如更换电池、清洁传感器等操作。
4.正确使用：使用过程中要按照说明书进行操作，并且要注意防止超声波流量计受到物理损坏。
五、总结超声波流量计作为一种高精度、可靠性强的测量仪器，被广泛应用于各种工业领域中。
在安装过程中需要注意选择合适的位置和安装方式，并且要进行仪器的校准和维护保养。
只有这样才能保证超声波流量计的正常使用和测量精度。
WL-1A型超声波明渠流量计使用说明书
WL-1A型超声波明渠流量计使用说明书WL-1A型超声波明渠流量计使用说明书北京九波声迪科技有限公司2005年5月目录一、用途‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2二、工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2三、技术指标‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5四、仪表外形尺寸‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5五、主要功能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6六、仪表面板说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 7七、仪表接线方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8八、仪表参数设置方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10九、打印说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 14十、RS232串口说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 16 十一、量水堰槽‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 17 十二、安装方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 22 十三、维护及标定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 26‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 28 安装示例一‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 30 安装示例二‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 31欢迎访问北京九波声迪科技有限公司网站，网站地址：１一、用途与量水堰槽配合使用，测量明渠内水的流量。
主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量（图一）。
由于这种仪表采用超声波穿过空气，以非接触的方法测量。
因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。
二、工作原理量是液位。
用于明渠测流量时，在明渠上安装量水堰槽。
量水堰槽把明渠内流量的大小转成液位的高低。
仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。
1、量水堰槽的测流量原理明渠内的流量越大，液位越高；流量越小，液位越低（参见图二）。
一般的渠道，液位与流量没有确定的对应关系。
超声波流量计快速安装说明书
第一步：计算安装距离。
快速输入参数WSF-100常规测量时需要输入下列参数:1. 键入进入11号窗口输入管外径2. 进入12号窗口输入管壁厚度3. 进入14号窗口选择管材4. 进入16号窗口选择衬材5. 进入20号窗口选择流体类型6. 进入23号窗口选择探头类型7. 进入24号窗口选择安装方式8. 进入25号窗口，按所显示的安装距离及上步所选择的安装方式安装好探头(见本章安装节)9. 键入01号窗口显示测量结果第二步：选择安装点。
选择测点超声波流量计的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头捆绑在管道上即可。
选择测量点时要求选择流体流畅分布均匀的部分，为了保证测量精度。
一般应遵循下列原则：●要选择充满流体的管段，如管路的垂直部分或充满流体的水平管段。
●测量点要选择距上游10 倍直径，下游5 倍直径以内均匀直管段,没有任何阀门等干扰。
●要保证测量点处的温度在可工作范围以内。
●充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。
实在不能满足时需把结垢考虑为衬里以求较好的测量精度。
选择管材均匀致密，易于超声波传输的管段。
如现场传感器需要安装在仪表井里时，就必须需要有一定的安装空间，以便于人能直立工作，即关闭到墙壁之间的距离至少550mm以上，即宽度W>(D+550×2)mm，水泥管路W>(D+700×2)mm，仪表井轴向宽度L>D+1200MM，安装传感器时，应避开法兰、焊缝、变径，并尽量安装在管道轴线水平位置±45º范围内。
第三步：安装传感器安装探头传感器接线图外敷式传感器专用线缆插入式传感器管段式传感器传感器在接线完毕后请做防水处理，将接线槽内灌满密封硅胶后拧紧外盖，待凝固后进行安装。
在安装探头之前，须把管外欲安装探头的区域清理干净，除去一切锈迹油漆，选择出管材致密部分进行探头安装：在探头的中心部分和管壁涂上足够的耦合剂，然后把探头紧贴在管壁上捆绑好。
超声波明渠流量计安装说明
超声波明渠流量计为非接触式仪表，其利用声波反射原理来检测量水堰槽内的液位，通过换算来获取流经堰槽的水流量。
仪表由超声波探头及主机构成，二者均为全塑料密封结构，可广泛应用于工业、环保等行业，精确检测明渠流量。
仪表的合理安装是其可靠工作的关键。
超声波探头安装于被测堰槽上部，主机为墙挂式安装。
探头发射面应垂直指向液面。
从探头引出的电缆出厂标准长度为10米，应根据此长度来确定主机的安装位置。
安装要求超声波探头要安装在量水堰槽上方。
探头发射面要对准水面，可以用水平尺进行调整。
对于巴歇尔槽水，探头安装在距喉道2/3收缩段长位置；三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。
如水面波动剧烈影响水位测量时；或需要提高水位测量精度时，可以使用静水井，净水井与堰槽底部连通，测量井内水位。
超声波发射时，具有一个很小的扩散角。
在其扩散角内如有其他物体阻挡，会产生反射，如反射很强会造成测量错误。
但光滑平整的垂直堰槽侧壁是不会反射从上面传来的超声波的。
特别提示：■超声波探头应垂直对准水面。
■堰槽内的最大水位不得进入超声波探头盲区内。
■测量点水面应无杂物聚集。
■超声波探头下方不能离堰槽侧壁过近，应避免声波被堰槽上部或斜坡形的侧壁反射，保证可测到堰槽最低点水位。
