地下室通风与排烟设计
某住宅楼地下储藏室通风-防排烟系统设计

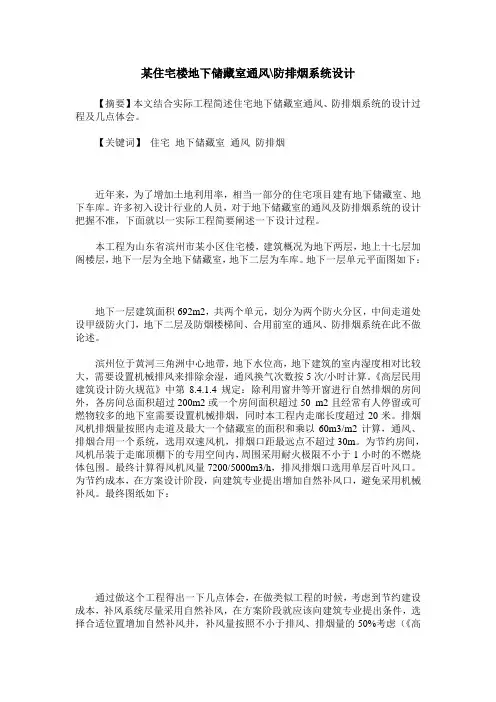

某住宅楼地下储藏室通风\防排烟系统设计【摘要】本文结合实际工程简述住宅地下储藏室通风、防排烟系统的设计过程及几点体会。
【关键词】住宅地下储藏室通风防排烟近年来，为了增加土地利用率，相当一部分的住宅项目建有地下储藏室、地下车库。
许多初入设计行业的人员，对于地下储藏室的通风及防排烟系统的设计把握不准，下面就以一实际工程简要阐述一下设计过程。
本工程为山东省滨州市某小区住宅楼，建筑概况为地下两层，地上十七层加阁楼层，地下一层为全地下储藏室，地下二层为车库。
地下一层单元平面图如下：地下一层建筑面积692m2，共两个单元，划分为两个防火分区，中间走道处设甲级防火门，地下二层及防烟楼梯间、合用前室的通风、防排烟系统在此不做论述。
滨州位于黄河三角洲中心地带，地下水位高，地下建筑的室内湿度相对比较大，需要设置机械排风来排除余湿，通风换气次数按5次/小时计算。
《高层民用建筑设计防火规范》中第8.4.1.4规定：除利用窗井等开窗进行自然排烟的房间外，各房间总面积超过200m2或一个房间面积超过50 m2且经常有人停留或可燃物较多的地下室需要设置机械排烟，同时本工程内走廊长度超过20米。
排烟风机排烟量按照内走道及最大一个储藏室的面积和乘以60m3/m2计算，通风、排烟合用一个系统，选用双速风机，排烟口距最远点不超过30m。
为节约房间，风机吊装于走廊顶棚下的专用空间内，周围采用耐火极限不小于1小时的不燃烧体包围。
最终计算得风机风量7200/5000m3/h，排风排烟口选用单层百叶风口。
为节约成本，在方案设计阶段，向建筑专业提出增加自然补风口，避免采用机械补风。
最终图纸如下：通过做这个工程得出一下几点体会，在做类似工程的时候，考虑到节约建设成本，补风系统尽量采用自然补风，在方案阶段就应该向建筑专业提出条件，选择合适位置增加自然补风井，补风量按照不小于排风、排烟量的50%考虑（《高规》8.4.12条规定）。
有些同志认为住宅储藏室属于人员不经常停留，同时要求建筑专业注明是戊类储藏室（储藏不燃烧物品），这样就可以不做机械排风、排烟，本人认为实为不妥，住户的个人素质有高有低，很难保证禁止每户不存放一些旧书旧报废纸箱等物品，因此对于总面积超出200m2 的储藏室应该考虑排烟，可以结合通风，合用一个系统，平时风机低速（亦可高速）排风，火灾时高速排烟。
建筑地下室通风与排烟工程施工标准
建筑地下室通风与排烟工程施工标准地下室通风与排烟工程是建筑设计中至关重要的一环。
良好的通风系统以及适当的排烟设计能够有效保证地下室内空气流通，以及在火灾等紧急情况下及时疏散烟雾，保障人员生命安全。
本文将就地下室通风与排烟工程施工标准进行探讨。
一、设计要求1.1 通风系统设计要满足地下室所需的空气流通量。
应根据地下室使用功能和容积，合理确定通风量，并采用适当的通风方式，如自然通风或机械通风等。
1.2 排烟系统设计要满足在火灾等事故情况下，及时且有效地排出烟雾，确保人员的逃生通道和安全出口能够保持疏散通畅。
1.3 通风与排烟系统设计应考虑节能问题，优化系统的运行效率，减少能源消耗。
二、通风与排烟设备选择与安装2.1 通风系统的设备选择应根据设计要求，选择符合国家标准的通风风机、送风管道等设备。
设备安装应符合相关规范，确保设备安全可靠。
2.2 排烟系统的设备选择应考虑火灾发生时的烟雾产生量，选择能够满足排烟需求的排烟风机、排烟管道等设备。
设备的安装位置和布局应符合设计要求，在地下室各区域设置合适的排烟口。
2.3 通风与排烟设备的安装高度和位置要求应符合相关规范，且便于设备的维护和检修。
三、通风管道与烟道布置3.1 通风管道和烟道的材料应选择符合规范要求的耐腐蚀、防火材料。
管道与烟道的连接应牢固可靠，不得出现渗漏和脱落的情况。
3.2 通风管道的布置应合理，避免管道交叉干扰，尽可能减少管道阻力和压力损失。
烟道的布置应保证烟气能够迅速排出地下室，不得形成死角。
3.3 通风管道和烟道的维护孔应设置在易于维修和清洁的位置，方便设备的安装和维护。
四、控制系统与安全措施4.1 通风与排烟工程应配备可靠的控制系统，用于实现通风与排烟设备的自动控制和监测。
控制系统应符合国家标准，具备故障自诊断和报警功能。
4.2 通风与排烟系统应设置手动控制装置，以供人工控制。
手动控制装置的设置位置应合理，易于操作，确保人员在紧急情况下能够及时采取措施。
地下室通风、防排烟系统施工方案
(3)安装人员必须熟悉图纸，了解风机位置，确定风机在基础上的方位。本工程为控制噪声，所有有转动部件的设备与基础之间者设有减振器，减振器的型号、规格必须严格按设计要求选择安装。
4
8
7
300＜D(b)≤500
7
5
10
8
500＜D(b)≤1000
8
6
13
9
1000＜D(b)≤1500
9
7
14
10
1500＜D(b)≤2000
12
8
16
14
D(b)＞2000
14
9
20
16
排烟系统按中压系统风管的规定。
(2)防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定。
(4)风机安装完毕到正式使用前，有一段时间间隔，对装好的设备要妥善保护，以免搞脏损坏。
(5)风机安装完毕后，应将随机组带来的配件按清单清点入库保管。
(6)风机安装应由专业人员进行，吊装的绳索捆绑的位置应正确。
3.4无机玻璃钢风管系统制作安装
3.4.1无机玻璃钢风管系统安装工艺流程
3.4.2无机玻璃钢风管制作
(1)无机玻璃钢风管板材的厚度应符合表1的规定，相应的玻璃布层数不应少于表2的规定，其表面不得出现返卤或严重泛霜。
表1中、低压系统无机玻璃钢风管板材厚度（mm）
圆形风管直径D或短形风管长边尺寸b
壁厚
D(b)≤300
2.5～3.5
300＜D(b)≤500
3.5～4.5
500＜D(b)≤1000
地下室消防与通风工程施工方案-消防排烟通风工程

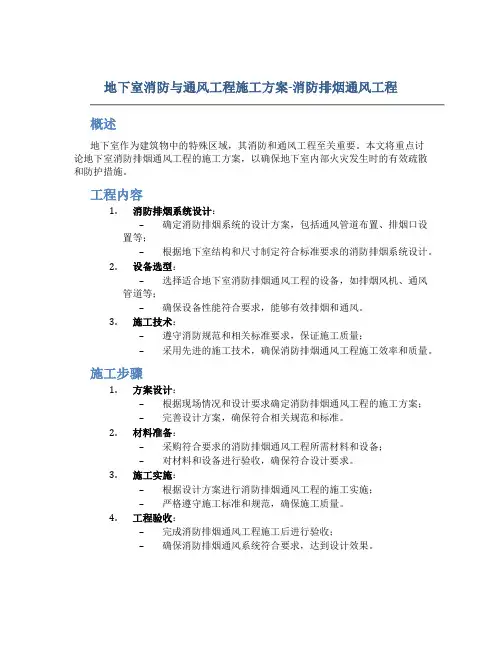

地下室消防与通风工程施工方案-消防排烟通风工程概述地下室作为建筑物中的特殊区域，其消防和通风工程至关重要。
本文将重点讨论地下室消防排烟通风工程的施工方案，以确保地下室内部火灾发生时的有效疏散和防护措施。
工程内容1.消防排烟系统设计：–确定消防排烟系统的设计方案，包括通风管道布置、排烟口设置等；–根据地下室结构和尺寸制定符合标准要求的消防排烟系统设计。
2.设备选型：–选择适合地下室消防排烟通风工程的设备，如排烟风机、通风管道等；–确保设备性能符合要求，能够有效排烟和通风。
3.施工技术：–遵守消防规范和相关标准要求，保证施工质量；–采用先进的施工技术，确保消防排烟通风工程施工效率和质量。
施工步骤1.方案设计：–根据现场情况和设计要求确定消防排烟通风工程的施工方案；–完善设计方案，确保符合相关规范和标准。
2.材料准备：–采购符合要求的消防排烟通风工程所需材料和设备；–对材料和设备进行验收，确保符合设计要求。
3.施工实施：–根据设计方案进行消防排烟通风工程的施工实施；–严格遵守施工标准和规范，确保施工质量。
4.工程验收：–完成消防排烟通风工程施工后进行验收；–确保消防排烟通风系统符合要求，达到设计效果。
安全措施1.施工现场安全：–严格执行施工安全规范，确保施工现场安全；–提供必要的安全防护设施，并对施工人员进行安全培训。
2.消防设备保障：–在施工期间保障消防设备的正常使用；–对消防排烟通风设备进行定期检查和维护，确保系统畅通。
结语地下室消防排烟通风工程的施工方案至关重要，不仅涉及到日常工作生活的安全，更关系到火灾发生时人员的生命安全。
通过严格执行设计方案、施工标准和安全措施，地下室消防排烟通风工程施工能够得到有效保障和实施，从而确保地下室内的安全和防护效果。
以上是关于地下室消防排烟通风工程施工方案的相关内容，希望能为相关工作提供参考和指导。
地下室排烟和通风合用系统设计要点
风机为消防专用风机 ，能满足在 ２ ０Ｃ ８ ｏ 烟温下运行 ３ ｍｉ ０ ｎ的 要求 ，而高温消防风机体积小 ，一般可 吊装 ，占用机房面积 比较 小。
具体 的工程情况来适当地划分防烟 分区，从而更好地设计出
机械排气和机械排烟系统。按文献…对防烟分区的面积 划分
少 地下童上 部 空间 占用蕊 风 蕾用量 ，而 排风排 烟机食 理 组台殛 控制 ，如 果发生 火灾 时排风 排烟系 统
正 常地 转换 为排 烟系 统就 最得 很 ｔ耍 。
关簟词 ： 地下车库 ； 排风 ； 排烟
随着我国城市建筑事业 的蓬勃 发展 ，高层化 、大型化 、 多功能的住宅小 区也在各大中城市 纷纷兴建。而且 这些小 区 又多建有大型地下车库。一旦发生火灾容 易造成较 大的损 失 及伤亡。如果 发生 火灾时排风排 烟系统正常运 转就 显得极 为
减少风机噪声对车库及其它房间的影响，应在风机进 口 接内衬
不锈钢丝网的不燃石棉布软接头及消声静压箱。为了尽量少占 空间 ，应充分利用梁上部 吊装风机及消声静压箱。
排风排烟风机也可选择双速 高温消防风机 ，平时为低速
的参考依据。共用一套风管 时壁厚应满足排烟风道所要求的
壁 厚 （ 小厚 度 不应 小 于 １ 最 ｍｍ ） 。
由于地下室梁的高度大都能满足用来作挡烟垂壁的要求故不一定非要划分成最大面积为500m2的有效防烟分区可以划分得更小但此时由于防烟分区的数量过多因此排烟支管上的电动排烟防火阀的数量也同时增加电气设计时的复杂程度也就相应增加
维普资讯
Ｔｅｃ ｎｉ ｃｈ ｇｅ Ｉ 术 交 流 ｈ ｃａｌ Ｅｘ ａｎ 技
一
由火灾时风送系统兼作平时进风 ，机械风送系统 可不接送风
地下室通风与排烟设计
地下室通风与排烟设计简介：从通风排烟系统划分、通风方式及通风排烟风机选择方面,介绍了高层建筑地下室通风系统和排烟系统相结合,以充分利用地下室上部空间的设计方法,包括解决从平时运行到火灾运行的可靠转换的做法。
强调了风机的选择、布置及设计中需注意的问题。
关键字：地下室通风,排烟设计高层建筑地下室面积大,层数多为1～3层,除大部分作地下车库外,常设置部分设备用房,如高低配电室、水池、泵房、通风排烟机房及空调冷冻机房。
若设有六级人防地下工事,则地下层还应设有人防进出风口部分(滤毒室、进风机房、密闭通道、消毒通道、扩散室、活门室等)。
因此,地下室集中了水电、通风空调大部分管线,特别是通风排烟管道,尺寸大,系统多。
在工程设计中,有必要把平时通风管道兼作火灾时该区的排烟管,以减少地下室上部空间占用及风管用量,而排风排烟机合理组合及控制,对于火灾时排风排烟系统可靠地转换为排烟系统就显得很重要。
1系统划分通风排烟系统划分应结合建筑防火分区来考虑,做到既有利于通风系统兼作排烟系统,又不会出现排烟风管跨越防火分区的现象。
根据文献[1],地下室在设有自动喷淋灭火设施时,防火分区面积为1000m2,可分成2个防烟分区,排烟量按60m3/(h·m2)计算,该防火分区排烟量为60000m3/h,而平时通风量按换气次数8h-1计算,层高(净高)按3.9m计,通风量为1000×3.9×8=31200m3/h。
可见,平时通风量与火灾时排烟量相差约一半,而平时通风管主干管风速一般设计在8～10m/s,火灾时排烟风管风速允许最大达20m/s,所以使用一套风系统可以满足通风与排烟要求,但应注意,共用一套风管时风管应满足排烟风管所要求的壁厚(最小厚度不应小于1mm)。
所以每个防火区应设一套通风、排烟系统,按文献[1]还应设一套机械进风系统,进风量为火灾时排烟量的一半。
此进风系统除保证火灾时启动补风外,最好平时也能开启补风,特别是对于地下二层及更深层的地下室,靠车道补新风已不可能。
浅谈人防地下室战时通风与平时通风排烟设计
浅谈人防地下室战时通风与平时通风排烟设计摘要：地下室战时为六级二等人员掩蔽所，平时为车库。
人员掩蔽所的战时通风系统为独立系统。
平时通风和火灾排烟系统共用风管风口。
充分利用地下室上部空间的设计方法,解决从平时运行到火灾运行的可靠转换。
强调了双速风机的选择、布置及设计中需注意的问题。
以及平战功能转换问题。
关键字：人防战时通风，地下室平时通风,排烟设计以战时为六级二等人员掩蔽所地下室为例，战时防护单元掩蔽人数为1380人，平时为车库。
人员掩蔽所的战时通风系统为独立系统。
按人防规范要求，人员掩蔽所的战时通风方式包括清洁通风、滤毒通风、隔绝通风。
其中清洁式通风量每人的新风量标准为5m3/h.人，,滤毒式通风量每人的新风量标准为2m3/h.人，隔绝防护时间为2小时。
人防掩蔽人数为1380人，清洁通风量为6900 ；滤毒通风量为2760 ；最小防毒通道体积为47.88；清洁区容积为5796；隔绝防护时间为t= =4.305h＞3h；最小防毒通道换气次数n= =57.81 ＞40 ；超压排气活门数量n= =3.46，选四只PS-D250超压排气活门。
平时地下车库火灾时设机械排烟系统，与平时排风系统共用风管。
这样设计系统不但技术合理，构造简单，控制方便，可靠性高；而且排风风机与排烟风机合二为一，既可以节省设备的初投资和运行费用，且风机常年运行，易于发现和修理设备故障，提高了系统的安全性。
排风与排烟系统共用风管，可减少管材用量和安装费用，同时为采暖管线、给排水、喷洒、消防及电缆桥架布置留出了空间。
每个防烟分区内的排烟口距最远点水平距离不超30米。
整个系统工作流程是：火灾确认后由消防控制中心远程控制联动开启此区域的双速排烟排风风机高速运转进行排烟和相应的送风风机进行补风。
当烟气温度超过280°C时，排烟风机前的排烟防火阀热熔断关闭，联锁关闭相应排烟风机和送风风机。
下面谈一下汽车库通风量的计算方法。
地下车库按换气次数6次/h设计排风，火灾时兼做排烟系统，平时补风由车库入口自然进风或送风机机械送风，送风量按换气次数5次/h设计，火灾补风采用机械补风，补风量大于排烟量的50%。
高层民用建筑地下室通风排烟系统设计要点
高层民用建筑地下室通风排烟系统设计在民用建筑的消防设计中，防排烟系统的设计是其中比较重要的部分。
因为排烟设计是确保排除着火的防烟分区产生的烟气并防止烟气向其其它防烟分区扩散。
这样，火灾时候处于建筑物内的人员就可以成功疏散。
最大限度的减少火灾时候的人员伤亡。
通风系统的设计也是暖通专业设计的重要内容。
该系统主要是满足室内人员的新风需求，有时还可以达到消除室内余热余湿的目的。
在高层民用建筑地下室的设计中，暖通空调专业的设计任务通常是包括地下室的消防设计（防排烟设计）和平时的通风设计两方面。
而防排烟设计（在本文中只涉及排烟设计）又包括排烟系统和补风系统（补风系统为排烟时候补给新风的系统）。
通风系统设计包括送风系统和排风系统。
虽然防排烟设计和通风设计的使用功能和使用时间各不同，但考虑到排风系统和排烟系统都是从室内将空气烟气排出室外，送风系统和补风系统都是将空气由室外送至室内。
相同的气流走向使得它们有共用的可能。
因而，地下室的防排烟设计和平时通风换气的系统设计中常常有以下几种形式：对于平时排风和火灾时排烟系统1.排风和排烟共用同一系统。
排烟风机采用双速风机，高速排烟，低速排风。
2.排风和排烟共用一个管道系统，排烟风机和排风风机独立设置；排风口和排烟口独立设置。
3.排风和排烟分别设置独立的系统。
对于送风和补风系统a.送风和补风共用同一系统，风机采用双速风机，高速补风，低速送风。
b.送风和补风共用同一管道系统，送风机和补风机独立设置。
c.送风系统和补风系统分别独立设置。
下面笔者就这六种系统的优缺点做以简要分析。
一、排风排烟系统。
《高层民用建筑设计防火规范》（下简称《高规》）中规定：“担负一个防烟分区排烟或净空高度大于6.00m的不划分防烟分区的房间时，应按每平方米面积不小于60m3/h 计算（单台风机最小排烟量不应小于7200m3/h）。
”，“担负两个或两个以上防烟分区排烟时，应按最大防烟分区面积每平方米不小于120m3/h计算。
地下室通风与排烟设计
地下室通风与排烟设计地下室通风与排烟设计1. 引言地下室通风与排烟设计是建筑工程中一个重要且复杂的方面。
合理的通风与排烟设计能够确保地下室内空气质量合格，减少污染物的累积，提供舒适的室内环境。
本将详细介绍地下室通风与排烟设计的各个方面，包括设计原则、设备选择、管道布置等。
2. 设计原则2.1 空气质量标准地下室通风与排烟设计应根据当地环保标准以及相关建筑法规，确保地下室内的空气质量达到规定的要求。
2.2 空气流通设计应充分考虑地下室内的空气流通，通过合理设置进风口和出风口，确保空气能够有效循环，避免死角。
2.3 排烟需求针对地下室内可能存在的烟雾、火灾等情况，设计应合理规划排烟系统，及时将有害气体排出地下室，确保人员的安全。
3. 设备选择3.1 通风设备通风设备的选择应根据地下室的大小、使用情况以及需求确定。
常见的通风设备包括风扇、空调系统、通风管道等。
3.2 排烟设备排烟设备的选择应根据地下室的面积、烟雾产生情况以及排烟需求确定。
常用的排烟设备包括烟雾探测器、排烟风机、排烟管道等。
4. 管道布置4.1 进风管道进风管道应设置在地下室的适当位置，以保证新鲜空气能够有效进入地下室。
管道的布置应避免遮挡或阻碍通风效果。
4.2 出风管道出风管道的布置应在地下室的高处，以便排出废弃空气及烟雾。
排烟管道应设计合理，避免排烟受阻。
5. 设计案例分析通过多个实际案例分析，介绍不同类型地下室通风与排烟设计的具体方案，包括办公楼地下室、停车场地下室等，以供参考。
6. 附件本所涉及的附件如下：- 图纸：包括地下室布置图、管道布置图等。
- 技术参数表：包括通风设备和排烟设备的技术参数。
- 设计报告：包括通风与排烟设计的详细报告。
7. 法律名词及注释本所涉及的法律名词及其注释如下：- 建筑法规：指国家对建筑规范、设计标准等方面的法律法规文件。
- 空气质量标准：指国家规定的地下室内空气质量达到的标准。
- 烟雾探测器：一种能够检测到烟雾并启动排烟系统的设备。
浅谈地下室通风与排烟设计(转).
浅谈地下室通风与排烟设计简介：从通风排烟系统划分、通风方式及通风排烟风机选择方面,介绍了高层建筑地下室通风系统和排烟系统相结合,以充分利用地下室上部空间的设计方法,包括解决从平时运行到火灾运行的可靠转换的做法。
强调了风机的选择、布置及设计中需注意的问题。
关键字：地下室通风,排烟设计高层建筑地下室面积大,层数多为1～3层,除大部分作地下车库外,常设置部分设备用房,如高低配电室、水池、泵房、通风排烟机房及空调冷冻机房。
若设有六级人防地下工事,则地下层还应设有人防进出风口部分(滤毒室、进风机房、密闭通道、消毒通道、扩散室、活门室等。
因此,地下室集中了水电、通风空调大部分管线,特别是通风排烟管道,尺寸大,系统多。
在工程设计中,有必要把平时通风管道兼作火灾时该区的排烟管,以减少地下室上部空间占用及风管用量,而排风排烟机合理组合及控制,对于火灾时排风排烟系统可靠地转换为排烟系统就显得很重要。
1系统划分通风排烟系统划分应结合建筑防火分区来考虑,做到既有利于通风系统兼作排烟系统,又不会出现排烟风管跨越防火分区的现象。
根据文献[1],地下室在设有自动喷淋灭火设施时,防火分区面积为1000m2,可分成2个防烟分区,排烟量按60m3/(h·m2计算,该防火分区排烟量为60000m3/h,而平时通风量按换气次数8h-1计算,层高(净高按3.9m计,通风量为1000×3.9×8=31200m3/h。
可见,平时通风量与火灾时排烟量相差约一半,而平时通风管主干管风速一般设计在8～10m/s,火灾时排烟风管风速允许最大达20m/s,所以使用一套风系统可以满足通风与排烟要求,但应注意,共用一套风管时风管应满足排烟风管所要求的壁厚(最小厚度不应小于1mm。
所以每个防火区应设一套通风、排烟系统,按文献[1]还应设一套机械进风系统,进风量为火灾时排烟量的一半。
此进风系统除保证火灾时启动补风外,最好平时也能开启补风,特别是对于地下二层及更深层的地下室,靠车道补新风已不可能。
高层建筑地下室通风与排烟设计大学毕设论文
高层建筑地下汽车库通风与排烟系统合一的分析xxxxxxx学院xxxxxxxxxx摘要本文分析计算了高层建筑地下汽车库全面通风托儿所量的取值方法；分析计算了不需从下部排风的根据与理由，结合新的汽车库防火设计规范的实施，得出了地下汽车库的通风与排烟系统的风量及气流组织，基本上可以合一的结论，可供设计参考。
关键词地下汽车库、全面通过换气量、排烟量、通风与排烟系统合一1 前言在高建筑地下汽车库的通风与排烟系统设计中，由于排烟量远远大于排风量，且排风要求从下部排出所需风量的三分之二，从上部排出三分之一，因而欲将通风与排烟系统合并，除需选用双整风机外，还需上部与一部排风口应设转换控制设施，使设计、施工及运行管理十分复杂。
新的地下汽车库防火规范规定的排烟量大幅降低并接近排风量。
如果通风与排烟的气流组织能统一，则通风与排烟系统即可合一，就会大大简化地下汽车库通风及排烟系统的设计、施工及运行管理。
2 地下汽车库排风的讨论目前确定地下汽车库排风量的方法，大体上可分为二类，一类是按换气次数估算，另一类则是按全面通风换气量进行计算。
属于第一类的按换气次数估算的代表性的参考文献（1），“一般排风量不少于6次/时，送风量不少于5次/时，地下汽车库排气分上、下两部分，下部排出三分之二，上部排出三分之一”。
此处未区别不同情况，用统一的换气次数估算。
参考文献（2）中指出：“汽车库单层设计时，可按换气次数计算，当层高H>3m时，按3m计算体积，当层高H<3m 时，按实际高度计算车库体积。
汽车出入频度较大时，排气量按6次/时计算；出入频度一般时，排气量按5次/时计算；出入频度较小时，排气理按4次/时计算。
”按汽车出入频度的不同给出不同的换气次数（不同的排气量）更合理一些。
另一类是按将有害物冲淡到卫生标准所需的全面通风托儿所量来确定.汽车尾气的主要有害为CO、NOX 及少量汽油及热量。
以CO及NOX为主。
因CO及NOX对人体的作用不同，其全面通风换气量（即排气量）应分别计算稀释CO及NOX所需的换气量，然后取大值。
地下室防排烟、排风系统合用设计
地下室防排烟、排风系统合用设计
以某民用建筑地下室为例，据有关计算，排烟量远大于排风量。
为此，排烟风机宜采用双速或多速驱动形式。
其实不然，其地下室防排烟量估计是按防火分区面积×60立方米/小时得出的。
实际上，一个防火分区可以分成若干个防烟分区，排烟量大于最大防烟分区面积×120立方米即可。
一般，民用建筑地下室均按规范要求划分成设备用房区、车库区、仓库区等数个防火分区，每个面积均不大于1000平方米。
排风系统一般按防火分区设置，排风量绝大多数均小于27000立方米/小时。
作为设备用房区，其本身已被划分成若干个房间，每个房间面积都小于200平方米，一房间来划分防烟分区，则排烟量为200×120=24000立方米/小时，与排风量接近。
如果是大空间，其柱距一般均有8m左右，柱高按柱距的1/12～1/15考虑，能满足划分防烟分区所需的梁净高大于500mm的要求，个别不能满足的可要求土建将梁稍加高或设挡烟垂壁。
这样便将该防火分区划分成200平方米以下几个防烟分区（防烟分区应以较高的梁来划分，防烟分区内的梁高小于划分防烟分区梁的梁高，则为有效的防烟分区，反之，则无效），其地下室防排烟量也将与排风量接近。
其排烟、排风风机科兼用，选择单速排烟机，风机排烟、排风工况毋需转换，排烟、排风系统则共用，转换仅需通过几个排烟阀、排烟口的启闭即可实现。
某建筑人防地下室通风排烟设计cad图纸
地下室通风及防排烟系统设计
地下室通风及防排烟系统设计【摘要】随着我国经济飞速发展,城市土地利用率也越来越少。
为了能够更好,更充分发挥土地的作用,摩天高楼早已是屡见不鲜,地下土地的利用花样也越来越繁杂。
地下室通风问题早已成为地下土地利用中的难题和难关，虽然随着技术的进步，地下室通风以及防排烟设计有了长足的进步，但是需要改进的地方还有很多。
本文就主要围绕地下室通风及防排烟系统设计作了简单的探讨。
【关键词】地下室；通风设计；防排烟系统；系统设计一.引言随着城市化进程的加快，城市用地已经十分拥挤，用地紧张已经成为了城市开发建设的阻碍因素，开发利用地下空间已经成为了缓解城市用地紧张的重要途径之一。
地下室的通风以及防排烟设计是保证地下室安全使用的重要条件之一，所以加强地下室的通风以及防排烟设计十分必要。
二．建筑地下室的特点大型地下室是当今建筑的一大特征，住宅建筑地下室主要功能区域有：汽车库、自行车库、电气设备用房、水泵房、柴油发电机房等。
其主要特点是建筑面积较大，一旦发生火灾，疏散扑救工作较地上建筑困难。
同时地下室水电通风等管线多而且复杂，位于塔楼下的区域结构异形柱较多，影响管道走向，且要保证汽车库等的层高要求等。
因此需要设置经济合理的通风及防排烟系统，以保证地下室各功能区平时使用要求及火灾时人员疏散及消防扑救的要求。
三．地下室通风设计的要求随着《中华人民共和国人民防空法》的颁布和实施，大多数民用建筑都要求设计带人防工事的地下室，汽车库和设备用房，战时转换成人防工事，且大多数为五、六级二等人员掩蔽所。
对于平战结合的防空地下室，通风系统的设计通常包括以下三个方面的系统:平时的送风、排风系统；消防时的防烟、排烟系统；战时的送风、排风系统。
其中送风系统有清洁式通风、滤毒式通风、隔绝式通风。
通风系统较多，相互转换复杂，设计人员在设计时，应做好各通风系统的相互转换，以简化系统，节约投资，并减少平战转换工作量。
四．各功能区通风及防排烟设计1.汽车库根据规定，面积超过2000m2的地下汽车库应设置机械排烟系统。
地下室消防与通风工程施工方案消防排烟通风工程
XX地下室消防与通风工程施工方案消防排烟通风工程目录1.施工部署 (3)1.1工程概况 (3)1.2人员准备 (4)1.3技术准备 (5)1.4主要施工机械选用表 (5)1.5 ISO9002质量保证——施工过程控制部署 (5)1.6ISO14000环境管理体系和GB/T28001-2001职业健康安全管理体系 (7)2.施工方案 (7)2.1消防管道及水喷淋系统 (7)2.2火灾报警及消防联动控制系统 (12)2.3通风与防排烟工程 (16)3.进度计划表 (21)4.工程质量保证措施 (21)5、重要部位质量通病及防治办法 (21)5.1火灾自动报警及消防联动控制系统 (21)5.2自动喷水灭火系统和消火栓给水系统。
(23)6.安全保证措施 (23)7.进度、工期保证措施 (25)8.文明措施 (26)1.施工部署1.1工程概况本工程为江城国际瑞虹苑中心绿地人防工程，建筑面积约6700m2，平时为汽车停车库，分为三个防火分区。
战时为六B级和六级人员掩蔽部，分为三个防护单元。
本次投标内容为人防消防工程，只针对喷淋及消防、火灾报警和通风系统编制施工方案。
1.1.1水喷淋及消防管道系统本工程设置自动喷水、室内消火栓给水系统，并配置灭火器。
自动喷水系统按中危险‖级设计，消防水量为40L/S，火灾延续时间为1h；人防地下室消火栓室内消防水量为10L/S，火灾延续时间为2h；配置MF4手提式灭火器48个，计16个设置点。
1.1.2火灾报警及联动控制系统本工程采用（集中）报警控制系统。
消防自动报警系统按（两总线环路）设计，任一点断线不应影响系统报警。
火灾时，消防报警控制室根据火灾情况控制相关部位的排烟防火阀、防火调节阀、防火风口并启动相应补风机、排烟风机，排烟阀280℃熔断关闭，防火阀70℃熔断关闭，风机的动作信号反馈至消防控制室。
消防控制室根据火灾发生区域，自动或手动（以手动为主）启动火灾广播（火灾声光报警器），及时指挥、疏散人员撤离火灾现场。
地下室消防与通风工程施工方案_消防排烟通风工程
XX地下室消防与通风工程施工方案消防排烟通风工程目录1.施工部署 (3)1.1工程概况 (3)1.2人员准备 (4)1.3技术准备 (5)1.4主要施工机械选用表 (5)1.5 ISO9002质量保证——施工过程控制部署 (5)1.6ISO14000环境管理体系和GB/T28001-2001职业健康安全管理体系 (7)2.施工方案 (7)2.1消防管道及水喷淋系统 (7)2.2火灾报警及消防联动控制系统 (12)2.3通风与防排烟工程 (16)3.进度计划表 (21)4.工程质量保证措施 (21)5、重要部位质量通病及防治办法 (21)5.1火灾自动报警及消防联动控制系统 (21)5.2自动喷水灭火系统和消火栓给水系统。
(23)6.安全保证措施 (23)7.进度、工期保证措施 (25)8.文明措施 (26)1.施工部署1.1工程概况本工程为江城国际瑞虹苑中心绿地人防工程，建筑面积约6700m2，平时为汽车停车库，分为三个防火分区。
战时为六B级和六级人员掩蔽部，分为三个防护单元。
本次投标内容为人防消防工程，只针对喷淋及消防、火灾报警和通风系统编制施工方案。
1.1.1水喷淋及消防管道系统本工程设置自动喷水、室内消火栓给水系统，并配置灭火器。
自动喷水系统按中危险‖级设计，消防水量为40L/S，火灾延续时间为1h；人防地下室消火栓室内消防水量为10L/S，火灾延续时间为2h；配置MF4手提式灭火器48个，计16个设置点。
1.1.2火灾报警及联动控制系统本工程采用（集中）报警控制系统。
消防自动报警系统按（两总线环路）设计，任一点断线不应影响系统报警。
火灾时，消防报警控制室根据火灾情况控制相关部位的排烟防火阀、防火调节阀、防火风口并启动相应补风机、排烟风机，排烟阀280℃熔断关闭，防火阀70℃熔断关闭，风机的动作信号反馈至消防控制室。
消防控制室根据火灾发生区域，自动或手动（以手动为主）启动火灾广播（火灾声光报警器），及时指挥、疏散人员撤离火灾现场。
浅谈地下室通风与排烟设计(转)
浅谈地下室通风与排烟设计(转)第一篇：地下室通风与排烟设计1. 引言地下室通风与排烟是地下空间设计中非常重要的方面。
良好的通风与排烟系统能够保证地下室内空气质量，提供舒适的使用环境，同时也是保障人员安全的关键。
2. 通风设计2.1 自然通风自然通风是利用自然的气流和压力差进行通风的方法。
地下室通风设计中，可以通过合理的开窗和开孔位置，以及通风道的设置，引入新鲜空气，并将污浊空气排出室外。
需要考虑通风口的尺寸、数量和位置，以及通风道的材料、断面和长度等因素。
2.2 强制通风强制通风是通过风机或风量控制设备来实现地下室通风的方法。
通过设置风机，可以调节新鲜空气的流量和方向，使地下室内的空气得到有效的循环和替换。
需要根据地下室的使用情况、人员数量和空气污染程度等因素来确定风机的数量和位置。
3. 排烟设计3.1 排烟口设置地下室排烟口的设置要考虑到烟气产生的位置和数量，以及烟气的温度和密度等因素。
一般来说，排烟口应设置在地下室的高处，可以通过安装烟感探测器和排烟阀门来实现自动排烟。
3.2 排烟系统地下室排烟系统包括排烟风机、排烟管道和排烟口等组成部分。
排烟风机的风量和压力要满足地下室排烟的需要，排烟管道的材料和断面要符合相关标准，排烟口的位置和数量要根据烟气扩散和烟层控制的要求来确定。
4. 附件本文档涉及的附件包括地下室通风与排烟设计图纸、设备清单和技术参数表等。
5. 法律名词及注释5.1 《建筑设计防火规范》：规定了建筑设计中防火的要求和措施。
5.2 《建筑通风与空气调节设计规范》：规定了建筑通风和空气调节的设计标准和要求。
5.3 《建筑消防设施设计规范》：规定了建筑消防设施的设计和设置要求。
5.4 《建筑排烟设计规范》：规定了建筑排烟系统的设计和设置要求。
第二篇：浅谈地下室通风与排烟设计1. 引言地下室作为一种特殊的建筑结构，通风与排烟设计对于其正常使用和人员安全至关重要。
本文将从通风设计和排烟设计两个方面进行探讨和分析。
人防地下室的设计原则、内容及注意事项
人防地下室的设计原则、内容及注意事项文章一：人防地下室的设计原则、内容及注意事项1.设计原则1.1 安全性原则人防地下室的设计首要原则是确保居民在紧急情况下能够迅速安全地疏散。
设计应满足各种灾害情况下的防护要求，如地震、火灾、化学泄漏等。
1.2 结构稳定性原则人防地下室的结构要具备强大的抗震能力，能够承受外部压力和震动，确保地下室不会坍塌或者变形。
结构设计应符合相关建造规范和技术标准。
1.3 通风与排烟原则在人防地下室的设计中，通风系统是至关重要的。
它能够提供新鲜空气，排除有害气体和烟雾。
通风系统的设计应确保在紧急情况下能够迅速启动，持续正常运行。
2.内容2.1 入口和出口设计人防地下室的入口和出口应合理设置，并且容易找到。
标识应清晰可见，应提供应急照明设备，以确保在黑暗环境中也能找到出口。
2.2 疏散通道疏散通道应保持畅通无阻，宽敞舒适，并配备应急照明。
通道的走向和布局应使人员能够迅速、安全地疏散到地下室。
2.3 应急设备和物资储备人防地下室应备有必要的应急设备和物资，如急救箱、灭火器、应急食品和饮水等。
这些设备和物资应放置在易于取用的位置，并保持良好的状态。
2.4 环境控制人防地下室应具备良好的环境控制能力，包括温度、湿度和空气质量的控制。
应提供适当的通风系统、空调和净化设备，以保持宜人的室内环境。
3.注意事项3.1 防水防潮人防地下室应采取有效的防水措施，以防止水浸入地下室。
防潮措施的合理设计和施工是确保地下室干燥的关键。
3.2 防火安全人防地下室应具备良好的防火能力。
防火材料和防火设施的选择与配置应符合相关法规和标准。
3.3 监控与报警系统为了确保地下室的安全，应配置合适的监控和报警系统，可以及时发现和处理安全问题。
3.4 定期维护和检查人防地下室的设施和设备应定期进行维护和检查，以确保其正常运行和安全性。
附件：1. 人防地下室平面图2. 人防地下室剖面图法律名词及注释：1. 建造规范：指定了建造物设计、施工和使用的要求和标准，以确保建造物的安全性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

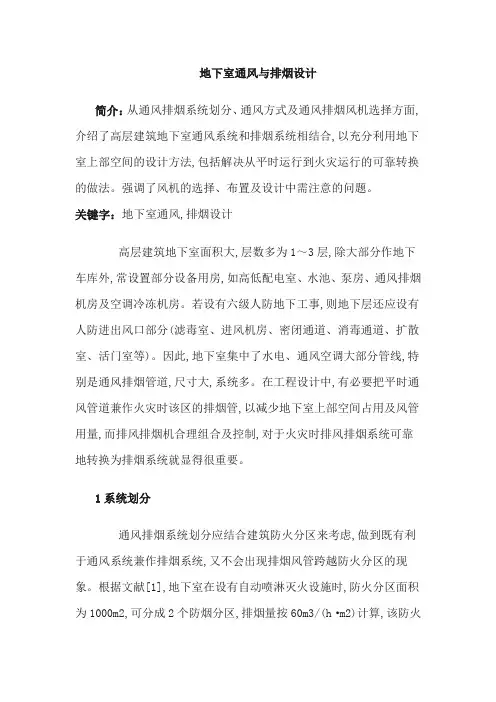

地下室通风与排烟设计
简介：从通风排烟系统划分、通风方式及通风排烟风机选择方面，介绍了高层建筑地下室通风系统和排烟系统相结合，以充分利用地下室上部空间的设计方法，包括解决从平时运行到火灾运行的可靠转换的做法。
强调了风机的选择、布置及设计中需注意的冋题。
关键字：地下室通风，排烟设计
高层建筑地下室面积大，层数多为1〜3层,除大部分作地下车库外，常设置部分设备用房，如高低配电室、水池、泵房、通风排烟机房及空调冷冻机房。
若设有六级人防地下工事，则地下层还应设有人防进出风口部分（滤毒室、进风机房、密闭通道、消毒通道、扩散室、活门室等）。
因此，地下室集中了水电、通风空调大部分管线,特别是通风排烟管道，尺寸大,系统多。
在工程设计中，有必要把平时通风管道兼作火灾时该区的排烟管，以减少地下室上部空间占用及风管用量，而排风排烟机合理组合及控制，对于火灾时排风排烟系统可靠地转换为排烟系统就显得很重要。
1系统划分
通风排烟系统划分应结合建筑防火分区来考虑，做到既有利于通风系统兼作排烟系统,又不会出现排烟风管跨越防火分区的现象。
根据文献[1],地下室在设有自动喷淋灭火设施时,防火分区面积为1000m2,可分成2个防烟分区,排烟量按60m3/（h • m2）计算,该防火分区排烟量为60000m3/h,而平时通风量按换气次数8h-1 计算，层高（净高）按3.9m计，通风量为1000X 3.9 x 8=31200m3/ho可见，平时通风量与火灾时排烟量相差约一半，而平时通风管主干管风速一般设计在8〜10m/s,火灾时排烟风管风速允许最大达20m/s,所以使用一套风系统可以满足通风与排烟要求,但应注意,共用一套风管时风管应满足排烟风管所要求的壁厚（最小厚度不应小于1mm）所以每个防火区应设一套通风、排烟系统，按文献[1]还应设一套机械进风系统,进风量为火灾时排烟量的一半。
此进风系统除保证火灾时启动补风外，最好平时也能开启补风，特别是对于地下二层及更深层的地下室，靠车道补新风已不可
能。
2通风方式
平时通风采用均匀排风，即地下室均匀设置排风管及排风口，平时通风用，火灾时兼作排烟风管及排烟口；地下一层考虑由车道自然进风，其它层由火灾时进风系统兼作平时进风。
机械进风系统可不接送风管或接一小段风管相对集中送风，此通风方式比均匀送风、集中排风效果会好。
另外，每个防火分区即对应一个排风、排烟系统及进风系统，应设置进风竖井、排风竖井，进风口应设在地面洁净处，若能与地面主楼有一定距离更好，其受火灾烟气影响会小；排风口位置应高于附楼屋面，以减少排风对地面环境影响。
3排风排烟机及进风机设置
风机选型：排风排烟风机可选离心风机或者高温轴流风机。
普通离心风机即 可满足排风排烟要求，但大风量离心风机只能安装在地面，占地较大,需要较大机 房。
高温轴流风机为消防专用风机,也能满足在280C 烟温下运行30min 的要求,而 高温轴流风机体积小，一般可吊装，若设机房面积也小，实际工程设计中，往往采用高 温轴流风机排烟。
下面就高温轴流风机与普通轴流风机在排烟通风系统的组合应用 方面分别讨论。
图1
1高温轴流风机 HIF - 8 # , 30 000m3/ h ,661Pa ,7. 5 kW
火灾时开启, 平时关闭
2高温轴流风机 HIF - 8 # , 30 000m3/ h ,661Pa ,7. 5 kW
火灾时开启, 平时开启
3 消声箱 2 300 X 1 000 X 900 ( H)
4止回阀 a850
5防火阀 280 C
6石棉布软接 L = 200
3.1平时和火灾时均使用高温轴流风机，如图1。
可选2台型号相同、风量均为30000m3/h 的高温轴流风机。
压头按管路阻 力
定,平时开启一台作机械排风用,火灾时另一台同时启动进行排烟,当烟温280C 时,通过风机入口的280C 防火阀关闭2台联动风机停止工作。
由于平时仅开启一 台,另一台风机停止，应在每台风机管路上设止回阀，以免短路，同时,也可防止上、 下层气流(烟气)进入。
2台风机应设计为平时可手动控制,互为备用,不致造成某台 风机总不开启，损坏也不知道。
为了减少风机噪声对车库及其它房间的影响
，应在
风
机前后接内衬不锈钢丝网的不燃石棉布软接头及消声静压箱。
为了尽量少占上部空
间应2 100X400
充分利用梁上部吊装风机及消声静压箱(如图2),但这种方式平时运行时噪声大。
3.2平时开启低噪混流风机，火灾时仅开启高温轴流风机，这种方式高温轴流风机风量为60000m3/d
混流风机仅为平时排风用，火灾时停止。
由于平时开启低噪混流风机，故该方式平时运行噪声较小，但排烟用的高温风机功率容量较大，外形体积也大，必要时, 可选用2台高温轴流风机供火灾排烟用。
图3为其安装示意图。
此方式可用于平时要求噪声小的场合。
以上两种方式中的止回阀也可使用排烟阀及防烟阀等来达到要求，但这些阀门均要由火灾信号控制并与风机联动，其动作可靠性直接影响到排烟系统的可靠性，并
且防、排烟阀价格均较高，因此，使用止回阀会更合理、可靠。
3.3排风排烟风机选择双速高温轴流风机，平时为低速运行，火灾时高速运行。
如:HTF- II ,12#,风量60000m3/h 或43000m3/h,风压680Pa或420Pa,功率17kW或8kW,转速分别为960r/min和720r/min。
风机体积进一步缩小，但低速时功率及风速偏大，电气应做相应转换控制，噪声也较大。
图2
1低噪混流风机SWF-9#,30000m3/h,300Pa,5.5kW平时开启,火灾时关闭
2高温轴流风机HIF-12#,60000m3/h,680Pa,18.5kW 火灾时开启,平时关闭
3 消声箱2300 X 1000 X 900(H)
4止回阀a700
5防火阀280C
6石棉布软接L=200
3.4地下室机械进风系统的送风机可选一般低噪轴流风机。
在轴流风机与竖井连接处应设置70C防火阀，以防止层与层之间火、烟串
通,进风机风量为排烟风量的一半
图3 安装剖面示意图
在设计中还应注意：当一个排烟系统负担3个以上防烟分区时，排烟量按最大防烟分区面积乘以120m3/（h • m2）计算,表示该排烟系统只能同时对2个防烟分区进行排烟，其它未着火防烟分区必须关闭排烟口，否则,就影响着火区的排烟效果。
因此,在系统管道中要相应设置防烟阀、排烟阀或电动阀来达到该要求，电气控制比较复杂，控制点多，对防排烟阀或电动阀的可靠性要求就高，就目前国产阀门及系统维护管理水平来看，验收时阀门还合格，过几年有的就锈坏了，或控制机构损坏。
所以应尽量使一个排烟系统负担1个或2个防烟分区，只要其中1个分区着火就开启全部排烟风机及排烟口，对2个分区同时排烟。
考虑平时排风口（即火灾时兼
作排烟口）均设在地下室上部，下部排风口可不设置，因为,地下室层高一般多为 4.2m 左右,而风管又布置在梁下，并在平面内均匀布置，加上车库内行车的气流扰动通风效果一般还是比较好的。
另外，通风排烟机房有条件应尽量设置，没条件时,也可不设。
但排烟机应用不燃玻璃棉（50mm厚）保护起来,留出风机散热通风孔，保证排烟机火灾时可靠地启动排烟。
