直线导轨承重计算公式

合集下载

直线导轨系统直线导轨系统

直线导轨系统直线导轨系统

或更多 正常条件
接触系数fc
载荷系数(fW)
振动与冲击
往复运动设备会产生振动。振动的影响 难以精确计算。请参照右表补偿这些振动。 极轻

速度(V) 载荷系数fW 极慢 慢
适中
中等
[使用寿命计算]


当计算完额定行程寿命(L)后,如果每分钟的行程和往复循环次数恒定时,可 利用下列公式计算直线导轨系统的使用寿命。
.运行平行度 它是指导轨安装完之后,滑块沿导轨的全部长度 移动时,滑块与导轨基准面之间的平行度公差。
.高度差 相同导轨上的滑块之间的高度差。
.宽度差 相同导轨上的导轨与滑块之间的宽度差。
精度水平 精度水平分为三类:N、H和P。 ※参见尺寸页面了解每种精度。
直线导轨系统
技术数据
系统设计
安装方法、安装面公差和导轨安装顺序都影响设备的精度。因此我们 建议您考虑以下条件。
硬度系数(fH)
为使直线导轨系统具有最佳的负载能力, 导轨的硬度应为HRC 58~62。
硬度系数 fH
※ 直线导轨系统的数值通常为1.0, 因为直线导轨系统有足够的硬度。
温度系数(fT)
如果直线导轨系统的温度超过100℃, 滑块和导轨的硬度就会降低,因此 应考虑温度系数ft。
滚动面硬度HrC
温度系数fT
直线导轨系统
技术数据
计算等效载荷 直线导轨系统能承受所有方向上的正常载荷和力矩载荷(Mro、Mpo、Myo), 包括同时承受径向、逆径向和横向载荷。因此应相应计算等效载荷。
垂直载荷 水平载荷
等效载荷
径向载荷 逆径向载荷 横向载荷
滚动方向力矩 俯仰方向力矩 盘旋方向力矩
直线导轨系统
技术数据

直线导轨推力计算公式

直线导轨推力计算公式

直线导轨推力计算公式1. 引言直线导轨作为工业自动化和精密机械加工领域的重要组成部分,其性能直接关系到设备的精度和稳定性。

在直线导轨的设计与选型过程中,推力计算是一个非常重要的环节。

本文将介绍直线导轨推力计算的相关知识和公式。

2. 直线导轨推力计算公式的基本概念推力是指垂直于直线导轨轴线方向的力,其大小与机械系统的质量、加速度、速度等因素紧密相关。

推力计算公式则是通过这些因素的综合考虑,计算出机械系统中所需要的推力大小。

3. 直线导轨推力计算公式的一般表达式直线导轨推力计算公式一般可表示为:F = M × a + Ff + Fg其中,F 表示所需的推力大小,单位为牛顿(N);M 表示系统的质量,单位为千克(kg);a 表示系统的加速度,单位为米/秒²(m/s²);Ff 表示系统摩擦力,单位为牛顿(N);Fg 表示系统所受到的重力引力,单位为牛顿(N)。

4. 直线导轨推力计算公式的具体应用在实际应用中,直线导轨的推力计算需要考虑到机械系统的具体情况和使用要求。

以下是常见的直线导轨推力计算公式应用例子:4.1 单轴直线导轨推力计算公式当机械系统只有一个轴实现直线导轨运动时,可采用以下公式计算所需的推力大小:F = M × a + Fs + Fg其中,Fs 表示直线导轨的滑动摩擦力,单位为牛顿(N)。

滑动摩擦力可通过计算导轨与滑块直接的接触平面积以及材料的摩擦系数得出。

4.2 多轴直线导轨推力计算公式当机械系统有多个轴进行直线导轨运动时,考虑到各轴之间的相互影响,可采用以下公式计算所需的推力大小:F = Σ(Mi × ai) + Fs + Fg其中,Mi 表示各轴的质量,单位为千克(kg);ai 表示各轴的加速度,单位为米/秒²(m/s²)。

以上公式中,Fs 、Fg 的计算方法与单轴直线导轨推力计算公式相同。

5. 直线导轨推力计算公式的注意事项在直线导轨推力计算公式的应用过程中,需要注意以下几个问题:5.1 相关参数的确定确定直线导轨运动过程中涉及到的质量、加速度、速度、滑动摩擦力、重力引力等相关参数,保证推力计算结果的准确性。

导轨计算公式

导轨计算公式

导轨计算公式导轨是机械领域中常见的部件,用于引导和支撑运动部件的直线运动。

要准确设计和应用导轨,就离不开相关的计算公式。

咱先来说说导轨的负载计算。

比如说,有一个工厂里的输送装置,它上面放着一堆货物,这时候就得算清楚导轨要承受多大的力。

想象一下,就像一辆装满水果的小推车在轨道上跑,水果的重量、小推车自身的重量,还有运输过程中的加速度产生的力,都得考虑进去。

假设这一车水果重 500 千克,小推车重 100 千克,加速时的加速度是 2米每二次方秒。

那水平方向的力就是(500 + 100)× 2 = 1200 牛。

再来讲讲导轨的寿命计算。

这就好比你有一双鞋,你想知道它能穿多久。

导轨也一样,得算算它能正常工作多长时间。

有个例子啊,在一家自动化生产线上,导轨每天要工作8 小时,运行速度是2 米每秒,预计要运行 5 年。

通过一系列的计算和考虑各种因素,就能大致算出这导轨能撑多久。

还有导轨的刚度计算。

就像一座桥,得足够结实才不会晃悠。

导轨也得有足够的刚度,才能保证运动的平稳和精确。

假如在一个精密仪器中,对运动的精度要求极高,哪怕一点点的变形都不行。

这时候就得仔细算算导轨的刚度够不够。

在实际应用中,计算导轨可没那么简单,得考虑摩擦、温度变化、安装精度等好多因素。

我曾经在一个车间里看到,因为导轨的计算出了点小差错,导致整个生产线的效率降低,还得重新调整和更换,费时又费力。

总之,导轨计算公式虽然看起来复杂,但只要咱耐心细致,把每个参数都搞清楚,算准确,就能让导轨在各种设备中发挥出最佳的作用,保证生产的顺利进行,提高工作效率。

所以啊,可别小瞧了这些公式,它们可是保证机械设备正常运行的重要工具呢!。

直线导轨相关计算

直线导轨相关计算

1.水平使用时请键入参数单位 2.垂直使用时承载板自重:G 300N 承载板自重:垂直向下的外力:F 200N 垂直向下的外力:运动方向两滑块之间的距离为:L 10.2m 运动方向两滑块之间的中心距为:两导轨之间的距离:L 20.1m 外力距垂直于运动运动方向中心距离为:L 30.02m 外力距滑块系统中心点为:外力距运动运动方向中心距离为:L 40.03m 重力距滑块系统中心点为:则各受力点为:则各受力点为:165N F 1=F 2=-(F·L 3+G·L 4)/2L 1105N F 3=F 4=(F·L3+G·L4)/2L185N 145N F 1=1/4(G+F)+F·L 3/2L 1+F·L 4/2L 2P 2=1/4(G+F)+F·L 3/2L 1-F·L 3/2L 2P 3=1/4(G+F)-F·L 3/2L 1-F·L 3/2L 2P 4=1/4(G+F)-F·L 3/2L 1+F·L 3/2L 2请键入参数单位 3.挂壁使用时G 300NF 200NL 10.2m承载板自重:L 30.02m垂直向下的外力:L 40.03m垂直于运动方向上两滑块之间的中心距为:运动方向上两滑块之间的中心距为:-32.5N外力距滑块中心点的距离投影在平面xoz上的距离为32.5N 外力距滑块中心点的距离投影在平面yoz上的距离为重力距滑块中心点的距离投影在平面xoz上的距离为重力距滑块中心点的距离投影在平面yoz上的距离为径向等效系数轴向等效系数则各受力点:F 2=F 3=X|F R1|+Y|F T1|=X(F·L 3+G·L 5)/2L 2+Y(1/4(G+F)+(F·L 4+G·L 6)/2L 1)F 1=F 4=X|F R1|+Y|F T1|=X|(F·L 3+G·L 5)/2L 2|+Y|(1/4(G+F)-(F·L 4+G·L 6)/2L 1)|R1=F R2=(F·L3+G·L5)/2L2 R3=F R4=-(F·L3+G·L5)/2L2 T1=F T4=1/4(G+F)-(F·L4+G6)/2L1R1=F R2=1/4(G+F)+(F·L4+G6)/2L12=F3=X|F R1|+Y|F T1|=3+G·L5)/2L2+Y(1/4(G+F)+(F·L4+G·L6)/2L1)请键入参数单位G200NF300NL10.5mL20.3mL30.1mL40.08mL50.03mL60.01mX1Y1L4+G·L6)/2L1)F·L4+G·L6)/2L1)|149201L4+G·L6)/2L1)。

滚动直线导轨的受力分析与载荷计算

滚动直线导轨的受力分析与载荷计算

图中 λ为预压量 ,
Q0 为预压载荷 ,
δ 0




变形量 , Ah 为发生弹性变形前 , 滑块内沟槽的曲率
中心 , Ag 为轨道上滚道的曲率中心 , Ah ′为发生弹性
变形后滑块内沟槽的曲率中心 。弹性变形前后滑块内
·272·
机床与液压
第 36卷
图 5 受载后导轨副受力状态图
沟槽的曲率中心发生了移动 , 此移动量分别分解为 Y
摘要 : 简要地叙述了滚动直线导轨副的应用场合 , 阐明了直线滚动导轨副的工作原理 , 并以滚动体为滚珠的单个滚动 直线导轨副为分析模型 , 分析了滚动直线导轨副的内 、外载荷的分布状态 , 建立了求解直线滚动导轨副在外载荷作用下的 弹性变形的数学模型 , 通过此数学模型 , 可根据外载荷的大小求解出各滚动体所受的载荷 , 并求出各滚动体的弹性变形 量 , 继而推导出整个滑块的弹性变形量 , 其结论对滚动直线导轨的运动精度和寿命计算提供了理论依据 。
小 , 对外载荷大小的研究影响很小 , 导轨整体可假设 为刚性体 。
由于导轨的所受的
力系都为空间力系 , 在导 轨中建立如图 2 所示的三 维空间直角坐标系 , 以点 O 为坐标原点 , 以滑块移 动的方向为 Z 轴方向 , 垂 直于滑块上表面的方向为
Y轴方向 , 与 YO Z 面相垂 直的方向为 X 轴方向 , 并 由平 面 XO Y 和 平 面 YO Z 将空间分成 4 个区域 , 作 用在滑块上的各项载荷都
则各轴上的总载荷分别为 :
N
Fx Σ = F i = 1 ix
(4)
N
Fy Σ = F i = 1 iy
(5)
N
Fz Σ = F i = 1 iz

直线导轨受力计算

直线导轨受力计算

B.四向等载荷重载型滚动直线导轨副1.四向等载荷重载型滚动直线导轨副型号说明..........................................................总96, B22.滚动直线导轨副精度等级说明................................................................................总96, B23.预紧状态说明..............................................................................................………总98, B44.额定寿命计算..............................................................................................………总99, B55.计算载荷..............................................................................................................总100, B66. KL标准宽型滑块及滚动直线导轨详细参数..........................................................总103, B97. ZL标准窄型滑块及滚动直线导轨详细参数.................................................……总104, B108. KLJC加长宽型滑块及滚动直线导轨详细参数....................................................总105, B119. ZLJC加长窄型滑块及滚动直线导轨详细参数....................................................总106, B1210. KT标准宽型下锁式滑块及滚动直线导轨详细参数..............................................总107, B1311. KTJC加长宽型下锁式滑块及滚动直线导轨详细参数…………………………….总108, B1412.低组装窄型滑块及滚动直线导轨详细参数…………………………………………总109, B1513.低组装宽型滑块及滚动直线导轨详细参数…………………………………............总110, B1614.安装指导.............................................................................................................总111, B1715.润滑与防尘.........................................................................................................总114, B202. 滚动直线导轨副精度等级说明(摘自JB/T7175.2-93机床用滚动直线导轨副验收技术条件)2.1运动精度差,因此,精度检验时应将导轨固定在专用平台上测量。

导轨的选型及计算步骤

导轨的选型及计算步骤
3.导轨负载的计算
滚动直线导轨副的每个滑块所受的负载受以下各种因素 影响:导轨副的配置形式(水平,竖直等),工作台的重心 和受力点的位置,切削阻力的作用,运动时的加速度等。 下表为几种情况下作用于滚动直线导轨副的各个滑块上 负载的计算。
用户可以根据所选导轨副的配置形式计算滚动直线导 轨副的每个滑块所承受的载荷,然后根据后面提供的寿命计 算方法来计算导轨副的寿命。
滚动体的数量取决于导轨的长度和刚度条件,每一条 导轨上一般不少于12~16个。若数量过多,会因制造 误差引起载荷分布不均匀。推荐取
导轨主要参数的计算
滚柱数量:
Zr
F 4b
上两式中,F为每条导轨所承受的载荷(N); d为滚珠直径(mm);b为滚柱长度(mm)。
导轨主要参数的计算
数控 机床
Z
X、Y Z X、Y

√ √

√ √ √
为何采用滚动导轨副
导轨主要参数的计算
1.导轨的长度:
动导轨的长度:
S max L 2e l 2
静导轨的长度:
导轨主要参数的计算
2.滚动体的尺寸和数量
增大滚动体直径,可以减小摩擦系数和接触应力,不 易产生滑动。若采用滚柱,推荐其直径d≥6~8mm, 滚柱的长径比b/d=1.5~2.0。
导轨主要参数的计算
导轨的选型及计算步骤
制作人:杨海琪
导轨副的选型
选用精度等级表
机床类型 普通机床 车床 坐标 精度等级 2 3 4 √ √ √ √ √ √ √ √ 5
X、Y
Z X Z X、Y Z X、Y Z X、Y √ √ √ √

√ √ √ √ √ √ √ √
铣床、加工中心
镗床 磨床 电加工机床 数控精密工作台

直线导轨负载计算

直线导轨负载计算

直线导轨负载计算
哎呀呀,“直线导轨负载计算”?这听起来可真够专业的!对于像我这样的小学生来说,一开始还真是一头雾水呢!
那什么是直线导轨负载计算呀?这就好像我们在玩搭积木,得先知道每块积木能承受多重,才能搭出又高又稳的城堡,对吧?直线导轨就像是那些支撑着城堡的重要结构,我们得算清楚它能承受多少“重量”,这样机器才能顺顺利利地工作,不会出岔子。

比如说,有个工厂在生产超级厉害的机器,这个机器里就有直线导轨。

如果不把负载计算好,那机器运转起来,导轨承受不住,岂不是要乱套啦?这就好比我们跑步比赛,如果不知道自己能跑多远,一下子跑猛了,那不得累趴下呀?
我曾经好奇地问过爸爸:“爸爸,直线导轨负载计算难不难呀?”爸爸摸着我的头说:“宝贝,这可不容易,得考虑好多因素呢!”我又追问:“那都要考虑啥呀?”爸爸耐心地解释:“要考虑物体的重量、运动的速度、加速度,还有导轨的材质和形状等等。

”我瞪大了眼睛:“这么多呀!那算错了会怎么样?”爸爸一脸严肃:“算错了,机器可能就会出故障,影响生产,造成很大的损失呢!”
想想看,如果医生给病人开药,药量算错了,那病人能好吗?直线导轨负载计算也是一样的道理,必须得精确,一点儿都不能马虎。

其实呀,直线导轨负载计算就像是给机器做了一个超级详细的体检报告。

通过这个计算,我们能知道机器能不能健健康康地工作,能不能完成我们交给它的任务。

所以说,直线导轨负载计算真的太重要啦!我们一定要认真对待,不能有一点儿差错,这样才能让机器更好地为我们服务,不是吗?。

直线导轨安装方法、选型计算

直线导轨安装方法、选型计算

直线导轨安装方法、选型计算直线导轨(linear slider)可分为:滚轮直线导轨,圆柱直线导轨,滚珠直线导轨,三种,是用来支撑和引导运动部件,按给定的方向做往复直线运动。

依按摩擦性质而定,直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

定义直线导轨又称线轨、滑轨、线性导轨、线性滑轨,用于直线往复运动场合,且可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动。

在大陆称直线导轨,台湾一般称线性导轨,线性滑轨。

分类分为方形滚珠直线导轨,双轴芯滚轮直线导轨,单轴芯直线导轨。

作用直线导轨运动的作用是用来支撑和引导运动部件,按给定的方向做往复直线运动。

依按摩擦性质而定,直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

直线轴承主要用在自动化机械上比较多,像德国进口的机床,折弯机,激光焊接机等等,当然直线轴承和直线轴是配套用的。

像直线导轨主要是用在精度要求比较高的机械结构上,直线导轨的移动元件和固定元件之间不用中间介质,而用滚动钢球。

自动调心能力来自圆弧沟槽的DF(45-°45)°组合,在安装的时候,即由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被线轨滑块内部吸收,产生自动调心能力之效果而而得到高精度稳定的平滑运动。

(我们推荐你关注“机械工程师”公众号,第一时间掌握干货知识、行业信息)1、具有互换性由于对生产制造精度严格管控,直线导轨尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

2、所有方向皆具有高刚性运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。

应用领域①、直线导轨主要用在自动化机械上比较多,像德国进口的机床,折弯机,激光焊接机等等,当然直线导轨和直线轴是配套用的。

导轨负载推力计算公式

导轨负载推力计算公式

导轨负载推力计算公式
摘要:
1.导轨负载推力计算的背景和重要性
2.导轨负载推力计算的公式
3.公式的适用范围和条件
4.公式的具体应用示例
5.结论
正文:
导轨负载推力计算公式是机械工程领域中一个非常重要的公式。

在机械设备的设计和使用过程中,对导轨负载推力的精确计算,可以保证设备的正常运行,避免因负载过大而导致的设备损坏,同时也可以为设备的维护和升级提供重要的参考数据。

导轨负载推力计算的公式为:F=μN
其中,F 代表导轨的负载推力,μ代表导轨的摩擦系数,N 代表导轨所承受的垂直载荷。

这个公式的适用范围主要是针对滑动导轨和滚动导轨的负载推力计算。

当然,这个公式的使用需要满足一定的条件,比如导轨的摩擦系数μ必须已知,垂直载荷N 也必须已知。

在实际应用中,我们可以通过具体的数值代入公式,计算出导轨的负载推力。

比如,如果一个滑动导轨的摩擦系数μ为0.1,垂直载荷N 为1000N,那么,通过公式计算,我们可以得出导轨的负载推力F 为100N。

直线导轨说明书

直线导轨说明书
3、试锁装配螺丝以确认螺栓孔是否吻合,并将导轨底部基准面大概固定于床台底部装配面;
4、使用侧向固定螺钉,按顺序将导轨侧边基准面逼近床台侧边装配,以确定导轨位置;
5、使用扭力扳手,以特定扭力按顺序锁紧装配螺丝,将导轨底部基准面逼紧床台底部装配面;
6、依以上步骤安装其余配对导轨。其中,基准导轨采用虎钳夹紧法(如图1所示),从动侧导轨采用移动平台法(如图2所示)。
1、减少滚动部分的摩擦、防止烧伤并降低磨损;
2、在滚动的面与面之间形成油膜,可延长滚动疲劳寿命;
3、防止生锈。
直线导轨在使用前,可封入锂皂基润滑油脂以润滑珠槽滚道,虽然润滑油脂较不易流失,但为避免因润滑损耗造成润滑不足,因而在使用距离达100km时,再补充润滑油一次。润滑油适用于各种负载及速度的场合,但由于润滑油易挥发因而不适用于高温润滑。计算注油频率为83.3h。
二、相关计算
1、直线导轨的寿命计算:
静安全系数 (一般运行状况); 。
直线导轨距离寿命: ,其中硬度系数 ,温度系数 ,负荷系数 (取使用速度v=20m/min);时间寿命: 。
直线导轨的使用规格:HGH35A-CA,基本动额定负荷 ,基本静额定负荷 ,预压 。设备尺寸: , , , 。加工条件:装置本身的重量W=4kN,钻孔作用力F=1kN,系统温度为常温,负荷状态为普通负荷。
刮油片及底面尘封防尘片可阻止加工铁屑或尘粒进入滑块里面,破坏珠道表面而降低直线导轨寿命。上防尘片可有效防止 粉尘从导轨上表面或螺栓孔出进入滑块内部。
六、直线导轨的配置
直线导轨能承受上、下、左、有方向的负荷,因此可根据机台结构与工作负荷方向配置直线导轨组。本导轨采用三支导轨滑块移动外加齿轮齿条啮合配置。其中,导轨与滑块的配置如下图所示。

直线导轨力矩计算

直线导轨力矩计算

直线导轨力矩计算直线导轨力矩计算直线导轨是机械运动过程中常用的一种基础部件,主要用于机械设备的运动控制。

在运动控制的过程中,力矩的计算是非常重要的环节之一,可以帮助我们准确地预测设备的运动和机械零件的承载能力。

本篇文章将介绍直线导轨力矩计算的基本原理和方法,希望能为读者提供一些有用的实践经验。

一、力矩的定义和计算方法力矩是物体旋转运动时所受力的相对作用力和旋转距离的乘积,通常用符号M表示,单位为牛·米(N·m)。

在机械运动控制中,力矩是一个非常重要的参数,可以指导机械设备的设计和控制。

力矩的计算方法可以通过以下公式表示:M = F × d其中,M表示力矩,F表示作用力或反力,d表示作用力或反力的作用距离,即力臂。

如果力和力臂的方向相反,则力矩的符号为负数;如果力和力臂的方向相同,则力矩的符号为正数;如果力的作用方向与力臂垂直,则力矩的值最大。

二、直线导轨的力矩计算在直线导轨的力矩计算中,有以下几个重要的参数需要考虑:1. 轨道直线长度(L):指直线导轨的实际长度,由于直线导轨通常是分段组装的,因此需要根据实际情况进行计算。

2. 额定负载(FL):指直线导轨所能承受的额定负载,单位为牛顿(N)。

3. 上滑块或下滑块负载(FW):指导轨上滑块或下滑块所承受的负载,单位为牛顿(N)。

4. 动力学摩擦系数(f):指直线导轨在运动过程中摩擦力和法向力之间的比值,通常取值为0.01-0.05。

5. 滑块中心距离(d):指滑块中心到轨道最近点的水平距离,通常为直线导轨的一半长度。

根据上述参数,可以用以下公式计算直线导轨的力矩:M = (FL × L) / 2 + (FW × d) / f其中,FL为额定负载,L为轨道直线长度;FW为滑块负载,d为滑块中心距离,f为动力学摩擦系数。

根据公式可以看出,直线导轨力矩的计算涉及到很多因素,例如负载大小、轨道长度等,因此在实际计算中需要考虑多种因素的影响。

精密滚动直线导轨的选择与计算_杨祖孝

精密滚动直线导轨的选择与计算_杨祖孝

用性,适用范围很广。
稀释 ! 水溶性切削液 # 条件下更能充分显示出它的
! " # $ 涂 层 处 理 $ 涂 层 的 处 理 方 法 是 %$& 优越性能。
$
法。$ 涂层的致密性极好,是 ’() 涂层的*倍;硬度
! 编辑 栋 林 #
高,是 ’() 涂层的+, -倍;摩擦系数小,是 ’() 涂层
的.-/ ,颜色呈紫灰色。适用范围广,同 ’() 涂层一 作者单位:济南轻骑摩托车有限公司发动机厂
数控镗铣加工中心 #、$
%
电火花加工机床 #、$
%
坐标镗 ! 铣 # 床 #、$
%
数控十字滑台 #、$
数控雕刻机
#、$
5% 、% 、3 %、3
5% 、%、3 3
5%、%、3 %、3 %、3
3、普通
数控磨床
#、$ 5% 、% 、3
%
%、3
数控车床
# 5% 、% 、3
%
%、3
普通机床
#、$ 3、普通
%
普通
由 789:;<=> / ?@AB>=<9 提出 的寿 命理 论,可得 到滚动直线导轨寿命的计算公式为:
*$ - + ’ ! , - ( ! - - .’ / 0( ’ 径、横向载荷同时连续作用时 ( - 1 -B ’ 变动载荷时 ( 式中 *$———额定寿命,CB
+———系数,当滚动体为滚珠时,+ - 3$D
!*———接触系数 . 见表% 3
!!———载荷系数 . 见表) 3
(———每分钟运动的行程数
)———滑块运动行程,/
表= 等效系数
:67 :7 :7; . :7< 3

线性导轨拉力计算公式

线性导轨拉力计算公式

线性导轨拉力计算公式导轨是机械设备中常见的一种零部件,它通常用于支撑和引导机械运动部件,保证其在运动过程中的准确性和稳定性。

在一些需要精密控制的机械设备中,对导轨的拉力进行计算和控制是非常重要的。

本文将介绍线性导轨拉力的计算公式及其相关内容。

一、线性导轨的结构和作用。

线性导轨是一种用于支撑和引导机械运动部件的装置,其主要作用是使运动部件在运动过程中保持稳定和准确。

线性导轨通常由导轨本体、导向滑块和滚珠等部件组成,其结构简单而稳定,能够承受较大的轴向和径向负载。

在机械设备中,线性导轨通常用于数控机床、自动化生产线、激光切割机等设备中,其主要作用是支撑和引导工件夹具或刀具等运动部件,保证其在运动过程中的准确性和稳定性。

因此,对线性导轨的拉力进行计算和控制是非常重要的。

二、线性导轨拉力的计算公式。

线性导轨的拉力是指在导轨上施加的拉力,其大小直接影响着导轨的使用寿命和稳定性。

在进行线性导轨的设计和选择时,需要对其拉力进行计算,以确保其能够承受工作负载并保持稳定。

线性导轨的拉力计算公式如下:F = μ N。

其中,F为导轨的拉力,单位为牛顿(N);μ为导轨和导向滑块之间的摩擦系数;N为导向滑块所受的载荷,单位为牛顿(N)。

根据上述公式,可以看出线性导轨的拉力与摩擦系数和载荷大小有关,当摩擦系数越大或者载荷越大时,导轨的拉力也会相应增大。

因此,在进行线性导轨的选择和设计时,需要对其所受的载荷和摩擦系数进行准确的计算和评估,以确保其能够满足工作要求。

三、线性导轨拉力的影响因素。

线性导轨的拉力受到多种因素的影响,主要包括载荷大小、摩擦系数、导轨长度和材料等。

下面将对这些影响因素进行详细介绍。

1. 载荷大小,导轨所受的载荷大小是影响其拉力的重要因素。

当导轨所受的载荷增大时,其拉力也会相应增大。

因此,在进行导轨的选择和设计时,需要对其所受的载荷进行准确的计算和评估,以确保其能够满足工作要求。

2. 摩擦系数,导轨和导向滑块之间的摩擦系数也是影响其拉力的重要因素。

直线导轨计算

直线导轨计算

直线导轨的特点及选用1、直线滚动导轨的特点直线滚动导轨在数控机床中有广泛的应用。

相对普通机床所用的滑动导轨而言,它有以下几方面的优点:1.1 定位精度高直线滚动导轨可使摩擦系数减小到滑动导轨的1/50。

由于动摩擦与静摩擦系数相差很小,运动灵活,可使驱动扭矩减少90%,因此,可将机床定位精度设定到超微米级。

1.2 降低机床造价并大幅度节约电力采用直线滚动导轨的机床由于摩擦阻力小,特别适用于反复进行起动、停止的往复运动,可使所需的动力源及动力传递机构小型化,减轻了重量,使机床所需电力降低90%,具有大幅度节能的效果。

1.3 可提高机床的运动速度直线滚动导轨由于摩擦阻力小,因此发热少,可实现机床的高速运动,提高机床的工作效率20~30%。

1.4 可长期维持机床的高精度对于滑动导轨面的流体润滑,由于油膜的浮动,产生的运动精度的误差是无法避免的。

在绝大多数情况下,流体润滑只限于边界区域,由金属接触而产生的直接摩擦是无法避免的,在这种摩擦中,大量的能量以摩擦损耗被浪费掉了。

与之相反,滚动接触由于摩擦耗能小.滚动面的摩擦损耗也相应减少,故能使直线滚动导轨系统长期处于高精度状态。

同时,由于使用润滑油也很少,大多数情况下只需脂润滑就足够了,这使得在机床的润滑系统设计及使用维护方面都变的非常容易了。

2、宜线滚动导轨的寿命在选用直线滚动导轨时,应对其本身的寿命进行初步验算。

当直线滚动导轨承受负荷并做滚动运动时,导轨面和滚动部分(钢珠或滚柱)就会不断地受到循环应力的作用,一旦达到临界值,滚动表面就会产生疲劳破损,在某些部位产生鱼鳞状剥离,这种现象称为表面剥落。

所谓直线滚动导轨的寿命,就是指导轨表面或滚动部分由于材料的滚动疲劳而发生表面剥落时为止总行走距离。

直线滚动导轨的寿命具有很大的分散性。

即使同批制造的产品,在同样运转条件下使用,其寿命也会有很大的差距。

因此,为了确定直线滚动导轨的寿命,一般使用额定寿命这一参数。

所谓额定寿命是指让—批同样的直线滚动导轨逐个地在相同的条件下运动,其中90%的总运行距离能达到不发生表面剥落。

直线导轨推力计算公式

直线导轨推力计算公式

直线导轨推力计算公式
直线导轨推力计算公式是指在机械设计中,计算直线导轨所需的推力大小的公式。

直线导轨是一种常见的机械传动元件,广泛应用于各种机械设备中,如数控机床、自动化生产线等。

在机械设计中,计算直线导轨所需的推力大小是非常重要的,因为它直接影响到机械设备的性能和使用寿命。

直线导轨推力计算公式的基本原理是根据牛顿第二定律,即F=ma,其中F表示力,m表示质量,a表示加速度。

在直线导轨中,质量可以看作是导轨上运动的物体的质量,加速度可以看作是导轨上物体的加速度。

因此,直线导轨所需的推力大小可以通过计算物体的质量和加速度来得到。

具体地说,直线导轨推力计算公式可以表示为:
F = m * a
其中,F表示直线导轨所需的推力大小,单位为牛顿(N);m表示导轨上运动的物体的质量,单位为千克(kg);a表示导轨上物体的加速度,单位为米每秒平方(m/s²)。

在实际应用中,直线导轨推力计算公式需要结合具体的机械设备和工作条件来进行计算。

例如,在数控机床中,需要根据工件的重量和加工速度来计算导轨所需的推力大小;在自动化生产线中,需要
考虑物料的重量和运动速度等因素来计算导轨所需的推力大小。

直线导轨推力计算公式是机械设计中非常重要的一部分,它可以帮助工程师准确地计算导轨所需的推力大小,从而保证机械设备的性能和使用寿命。

在实际应用中,需要根据具体的工作条件和机械设备来进行计算,以确保计算结果的准确性和可靠性。

CPC导轨工作中的负载如何计算

CPC导轨工作中的负载如何计算

CPC导轨工作中的负载如何计算CPC直线导轨工作载荷的计算又是一个很深奥的问题,想必大家和我一样需要好久的时间才能深入的了解这些知识吧,但是为了有一个很好的使用导轨的条件,没有装有导轨的知识怎么行呢,还是多多的学习吧。

因为负载及执行机构重心的位置、外部推力位置及启动停止时加减速引起的惯性力等因素,使得作用在直线导轨机构上的载荷是变化的,需要根据具体的使用条件对载荷进行详细的计算。

(1)额定静载荷额定静载荷在有些制造商的资料中也称为基本额定静载荷,当直线导轨在静止或以低速运行时,如果承受过大的载荷或较大的冲击,滚珠、导轨或滑块上会产生局部的变形,这种变形除会降低机构性能外,还会使滚珠产生早期破损。

将这种允许静载荷的极限值称为额定静载荷,通常用C。

表示,单位:N。

选型条件:在选定直线导轨机构时,在考虑安全系数(后面要介绍的静安全系数)后,在载荷作用下,滚珠承受的载荷不能超过额定静载荷,这是直线导轨机构选型的条件之一。

(2)额定动载荷对使用滚珠的直线导轨机构而言,额定动载荷指一批相同的直线导轨机构在相同的条件下运行时,与额定寿命50 km(对使用滚子的直线导轨则为100 km)相对应的一个大小、方向都不变的载荷。

通常用c表示,单位:N。

注意:额定动载荷是决定直线导轨机构额定寿命的重要参数,而在进行直线导轨机构的选型时,寿命校核是确定选型是否正确的重要条件。

(3)允许静力矩直线导轨机构在运行时,由于负载的位置、方向、大小经常是各不相同的,负载的质量中心可能存在偏心(例如悬挂负载),启动或停止时的加减速也会产生惯性力,执行机构在工作时也可能产生一定的。

附加力矩传递到滑块上,因此对滑块而言可能会产生三个方向的不同力矩。

通常将直线导轨机构在三个方向上能够承受这种静态力矩的极限称为允许静力矩,一般分别用MA、MB、M。

表示,各制造商规定的符号各有差异。

(4)工作载荷计算①工作载荷种类CPC直线导轨机构在使用过程中,滑块内滚珠的磨损要比导轨的磨损快得多,因此滑块的使用寿命要远低于导轨的使用寿命,所以通常将滑块的额定寿命作为直线导轨机构的额定寿命。

直线导轨的寿命和额定载荷

直线导轨的寿命和额定载荷

额定寿命可达50Km时,一定大小和方向的载荷即为基本额定动载荷P。

直线导轨即使在停止状态或超低速运行时、轨道面和轴承也会发生永久变形,致使其性能降低,最终导致无法使用。

这种情况下的载荷即为基本额定静载荷C0。

需要高精度的直线运动和定位的情况下,施加预压使轴承间隙变小。

增大预压可提高产品刚性以及直线导轨精度。

预压大小值在回转体为滚珠轴承的情况下选择其负载的30%左右适中,过大预压也会导致寿命降低,预压过小接触面过小也会影响直线导轨的寿命。

直线导轨负载惯量

直线导轨负载惯量

直线导轨负载惯量一、概述直线导轨是机械工业中常用的一种传动装置,其主要作用是实现物体的直线运动,具有运动平稳、精度高等特点。

而直线导轨负载惯量则是直线导轨在运动过程中所承受的惯性力矩,也是直线导轨运动的重要参数之一。

二、直线导轨负载惯量的计算方法直线导轨负载惯量的计算方法主要分为两种:一种是通过理论计算得出,另一种是通过实验测量得出。

1.理论计算理论计算方法主要利用物体的质量、速度、加速度等参数,结合牛顿第二定律和动量定理等物理学原理,计算出直线导轨负载惯量的大小。

其中,惯量的计算需要考虑质量的分布情况,通常采用积分的方法进行计算。

2.实验测量实验测量方法则是通过实验设备对直线导轨负载惯量进行测量,主要包括动态测量和静态测量两种方法。

动态测量主要是通过加速度计等传感器对物体的加速度进行测量,从而计算出负载惯量;而静态测量则是通过悬挂杆等装置对物体进行悬挂,测量其振动周期和频率等参数,从而计算出负载惯量。

三、直线导轨负载惯量的影响因素直线导轨负载惯量的大小受到多种因素的影响,主要包括以下几个方面:1.负载的质量和分布负载的质量和分布情况是影响负载惯量的主要因素之一,质量越大、分布越不均匀,负载惯量也就越大。

2.直线导轨的尺寸和结构直线导轨的尺寸和结构对负载惯量的大小也有一定的影响,一般来说,导轨的刚度越大、摩擦力越小,负载惯量也就越小。

3.运动速度和加速度运动速度和加速度也是影响负载惯量的重要因素之一,速度越快、加速度越大,负载惯量也就越大。

四、直线导轨负载惯量的应用直线导轨负载惯量是机械工业中一个重要的参数,其大小直接关系到机械系统的稳定性和精度。

在机械设计中,需要根据实际情况对负载惯量进行合理的计算和控制,以保证机械系统的正常运行和精度要求。

总之,直线导轨负载惯量是直线导轨运动过程中不可忽视的一个参数,其大小受到多种因素的影响,需要根据实际情况进行合理的计算和控制。

在机械设计和生产过程中,需要重视直线导轨负载惯量的影响,以保证机械系统的稳定性和精度要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

以下为直线导轨承重计算公式,一起来看看吧。

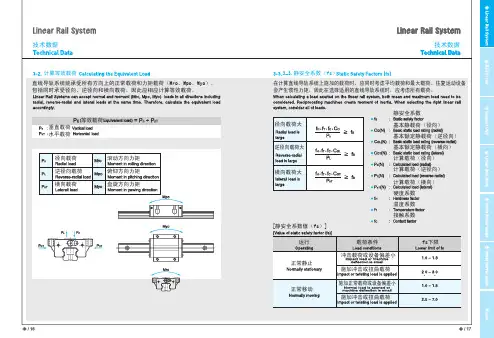

1、直线导轨的计算方式一般根据载荷确定,所谓载荷,在自动化设计中分动载荷和静载荷,动载荷的测算是非常复杂的,有响应的公式,静载荷的确定主要明确三个数值:1=额定静载荷值,2=负载值,3=导轨静载荷安全系数。

额定静载荷在导轨选型手册都有标注,负载值就是导轨承载的重量,安全系数一般为:一般运动时1.0-3.0,运动受冲击时3.0-5.0,(因不会打相关的符号公式,用语言描述一下就是:2=1*3),可以看出,导轨的额定载荷要大于你的实际载荷1-3倍。

当然,这只是简单的计算,在实际选型时一定要考虑动负荷、惯性力负荷、平均负荷、寿命系数、等效负荷等等。

2、滚珠丝杆的选型同样是计算得出的,高端精密设备在使用滚珠丝杆时,一定要计算的项目达到44项之多,在这里根本无法展示,简单来说要有负荷、转速、扭矩、转速、预压力、预拉力等等,确定了这些数据后才能选定一支合适的丝杆,没有这些数据的支撑,只能做一些简单的自动化装置,比如,我只要知道负载和需要的速度,根据丝杆的轴径比(长度/直径<60)就能选定一款丝杆,但是丝杆的使用效果和使用寿命都会受到影响的。

综上所述,滚珠丝杆和直线导轨选型,不仅需要计算,而且需要计算的参数还是很多很复杂的,一台精密机床的设计师,其在选型过程中是要经过大量计算的,而现在一般的搞自动化的公司都不会经过如此多的计算过程,有些参数根据经验即可确定的
都有计算公式,选型样本上看就行了,比较常见的厂家有THK,上银等
要说你打听其他人说是蒙的,其实这是一种设计方法,以前做过类似的设备,经常选择滚珠丝杠和直线导轨,对它的承载能力是有数的,可以类比设计,如果每次都繁琐的计算也没有必要。

丝杠和导轨是自动化设备常用的,传递直线运动,可以组合使用例如滑台,单轴机器人或多轴机器人。

丝杠一般连接电机等动力源,丝杠母带动台面移动,而台面需要在直线导轨上移动。

当然,滚珠丝杠和直线导轨的应用范围非常广,形式也多种多样,随着你使用越来越多选型就会变得特别简单了。
