• 等效电源定理(戴维宁定理和诺顿定理) 等效电源定理(戴维宁定理和诺顿定理)
• 特勒根定理
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作
定理1 为功率守恒定理,定理二为拟功率定理, 定理 为功率守恒定理,定理二为拟功率定理,常用于求解一些 黑合子电路问题
• 互易定理
是特勒根定理的特例。 是特勒根定理的特例。常用于求解只有一个激励的纯电阻电路问 题。 互易定理分三种形式。均为互易前后激励与响应之比不变。应用 互易定理分三种形式。均为互易前后激励与响应之比不变。 时注意激励所在支路参考方向的关联性。 时注意激励所在支路参考方向的关联性。
∑I = 0 ∑U = 0
P吸收 = UI P释放 = −UI
(设电压与电流为关联参考方向) 设电压与电流为关联参考方向)
电阻吸收的功率
P吸收 = UI = RI 2 = U 2 / R
等效电阻
(无源二端电路)
Req = U / I
KL独立方程数 独立方程数
KCL : n − 1 KVL : b − n + 1
• 节点法
按一般规律列写。每个节点的自导,互导,等效电流源代数和。 按一般规律列写。每个节点的自导,互导,等效电流源代数和。 自导 若有无伴电压源,受控源,则特殊处理。若有元件与电流源串联, 若有无伴电压源,受控源,则特殊处理。若有元件与电流源串联, 则应略去该支路中除电流源之外的元件(即不应出现在方程中) 则应略去该支路中除电流源之外的元件(即不应出现在方程中)
2、基尔霍夫定律 (KL) 、 )
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作
直流
KCL: : KVL: : 3、基本概念 、

电路各章知识点总结

电路各章知识点总结

电路各章知识点总结电路是指由两个或两个以上的元件通过导线或其他电连接物连接而成的电气连接网络。

在电路中,阻抗、电流、电压、功率是电路的基本参数。

1.1 电路的分类根据电路中元件的性质和连接方式,可以将电路分为直流电路和交流电路;根据电路中元件的连接方式,可以将电路分为串联电路、并联电路和混联电路。

1.2 电路基本元件电路中的基本元件有电源、电阻、电容、电感和电子器件等。

其中,电源是提供电路所需电流能量的元件;电阻是消耗电能的元件;电容是存储电能的元件;电感是储存电能的元件;电子器件包括二极管、晶体管、集成电路等,它们能实现电流的调节、放大、开关等功能。

1.3 电路基本参数电流是电子在导体中的移动,是电荷的流动;电压是电荷单位正负极性间的电势差,是推动电流移动的力;阻抗是电路对电流的阻碍程度;功率是单位时间内电路所消耗或发出的能量。

这些参数是电路中的基本物理量,能够全面反映电路的特性。

第二章电路定理电路定理是根据电路中的基本物理原理和数学严密的推导而得出的一些简便方法,用以分析和计算复杂电路中的电流、电压等物理量。

2.1 基尔霍夫定律基尔霍夫定律包括基尔霍夫环路定律和基尔霍夫节点定律。

基尔霍夫环路定律指出沿着任意闭合路径电动势的代数和等于该路径上的电压降的代数和。

基尔霍夫节点定律指出电流在节点处的代数和等于零。

利用这两个定律可以方便地分析复杂电路中的电流、电压等物理量。

2.2 特纳定理特纳定理是电路学的重要定理之一,它指出了电路中任意两点之间的等效电阻等于这两点间的实际电阻的数量积除以这两点间的总电阻。

特纳定理为复杂电路的等效化提供了一种简便的方法。

2.3 负反馈理论负反馈是指将输出信号返回输入端,用以减小输入信号的增益。

利用负反馈可以提高电路的稳定性和线性度,将输出信号与输入信号之比控制在一个较小的范围内,同时还可以减小噪声和失真。

第三章电路分析电路分析是指根据电路的拓扑结构和元件特性,利用数学方法分析电路中各个元件的电流、电压等物理量。

电路分析基础总结

电路分析基础总结

电路分析基础总结电路分析是电子工程领域中的重要一环,它涉及到电流、电压、电阻等电路基本元件的运行原理和相互作用。

在学习电路分析的过程中,我们需要掌握一些基本概念和方法。

本文将对电路分析的基础知识进行总结,帮助读者更好地理解和应用。

一、基本电路元件1. 电流源和电压源:电流源是能够提供恒定电流的元件,通常用I表示;电压源则是能够提供恒定电压的元件,通常用V表示。

它们在电路中起到驱动元件的作用,是电路的基础。

2. 电阻:电阻是阻碍电流流动的元件,它的作用是限制电流的大小。

电阻的大小用欧姆(Ω)表示,符号为R。

3. 电容:电容是储存电荷的元件,它由两个导体板和介质组成,通过电场作用来存储电荷。

电容的大小用法拉第(F)表示,符号为C。

4. 电感:电感是储存磁能的元件,它由线圈形成,通过变化的电场来产生感应电动势。

电感的大小用亨利(H)表示,符号为L。

二、基本电路定律1. 欧姆定律:欧姆定律是描述电流、电压和电阻之间关系的定律,它可以表示为V=IR,其中V表示电压,I表示电流,R表示电阻。

2. 基尔霍夫定律:基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出,一个节点处的电流代数和为零;基尔霍夫电压定律指出,一个回路中各个电压代数和为零。

3. 配分定律:配分定律适用于并联电路,它指出在并联电路中,电流在各个支路上的配分与电阻的倒数成正比。

4. 超级位置定理:超级位置定理适用于线性电路,它指出线性电路中的任何两点间的电压和电流都可以用单一电源电路中的电压和电流来表示。

三、电路分析方法1. 等效电路:等效电路是将复杂的电路简化为简单的电路,保持两电路在某些特定终端条件下具有相同的行为。

2. 网络定理:网络定理是用来简化电路分析的重要工具,如诺顿定理、戴维南定理和最大功率传输定理等。

3. 传输线理论:传输线理论是研究电路中的电波传输和衰减等问题的数学模型,它对于高频电路和信号处理具有重要作用。

电路原理每章知识点总结

电路原理每章知识点总结

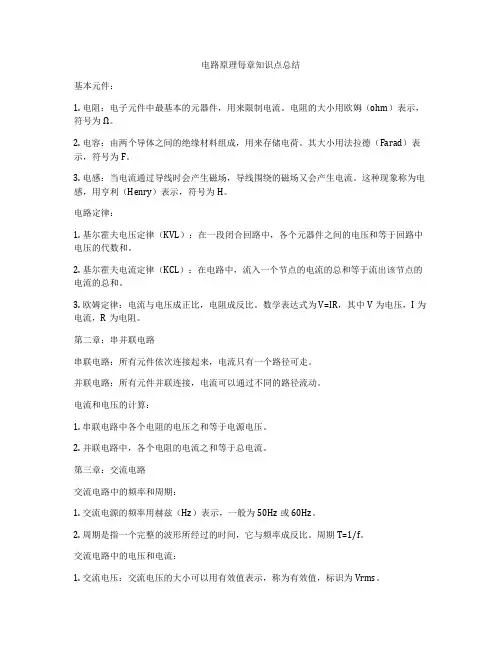

电路原理每章知识点总结基本元件:1. 电阻:电子元件中最基本的元器件,用来限制电流。

电阻的大小用欧姆(ohm)表示,符号为Ω。

2. 电容:由两个导体之间的绝缘材料组成,用来存储电荷。

其大小用法拉德(Farad)表示,符号为F。

3. 电感:当电流通过导线时会产生磁场,导线围绕的磁场又会产生电流。

这种现象称为电感,用亨利(Henry)表示,符号为H。

电路定律:1. 基尔霍夫电压定律(KVL):在一段闭合回路中,各个元器件之间的电压和等于回路中电压的代数和。

2. 基尔霍夫电流定律(KCL):在电路中,流入一个节点的电流的总和等于流出该节点的电流的总和。

3. 欧姆定律:电流与电压成正比,电阻成反比。

数学表达式为 V=IR,其中V为电压,I为电流,R为电阻。

第二章:串并联电路串联电路:所有元件依次连接起来,电流只有一个路径可走。

并联电路:所有元件并联连接,电流可以通过不同的路径流动。

电流和电压的计算:1. 串联电路中各个电阻的电压之和等于电源电压。

2. 并联电路中,各个电阻的电流之和等于总电流。

第三章:交流电路交流电路中的频率和周期:1. 交流电源的频率用赫兹(Hz)表示,一般为50Hz或60Hz。

2. 周期是指一个完整的波形所经过的时间,它与频率成反比。

周期T=1/f。

交流电路中的电压和电流:1. 交流电压:交流电压的大小可以用有效值表示,称为有效值,标识为Vrms。

2. 交流电流:交流电流的大小也可以用有效值表示,称为有效值,标识为Irms。

交流电路中的电阻、电容和电感:1. 交流电路中的电阻会产生有功功率消耗。

2. 交流电路中的电容会导致电压滞后。

3. 交流电路中的电感会导致电流滞后。

第四章:放大电路放大电路的作用是将输入信号放大到所需的大小。

常用的放大电路包括共集电极放大电路(CE)、共基极放大电路(CB)和共射极放大电路(CC)。

放大电路中的输入和输出:1. 输入端:输入信号称为小信号,其大小远远小于电源电压。
