现代交换原理电路交换技术
现代交换原理及技术--整理版
第一章1、无连接网络和面向连接网络的特点：面向连接适用于大批量、可靠数据传输业务，但网络控制较复杂；无连接方式控制简单，适用于突发性强、数据量少的业务。
2、已经出现的交换技术有哪些？各有何特点？电路交换、分组交换、快速分组交换、ATM交换、网络交换A、带宽固定，电路利用率低。
实时性强。
无过失控制，不适于数据传输。
基于呼损制方式工作。
B、采用存储/转发方式，支持异种终端间的可变速率通信要求采用统计时分复用，线路利用率高具有过失控制功能，传输可靠性高经济性好C、快速分组交换进一步简化协议，只保存核心功能，以提供高速、高吞吐量、低时延的效劳D、固定长度的信元、面向连接、异步时分〔ATD〕交换E、交换是将第二层交换和网络流量管理能力与第三层路由功能的灵活性和可扩展性结合在一起的交换技术。
3、比拟电路交换、分组交换、ATM交换的异同电路交换是最落后的交换方式，先要建立电路连接〔可以使虚拟电路〕，然后进展数据交换，数据交换完毕之后释放电路。
这种方式交换方式比拟可靠，但是网络利用效率很低。
现在一般不采用这种这种交换方式了。
分组交换是现在最常见的交换方式，它是把一个数据报分成假设干个片段，然后分别同时发送，每个数据片段所经过的线路路由可能是不一样的，每个数据片段走什么路由要根据网络的具体情况和所使用的路由协议来决定。
到达目的节点之后，再把所有数据片段重新组装好。
这种交换方式的线路使用效率很高。
ATM通信技术将现有的线路交换方式数字通信方式与分组通信方式加以综合。
首先， ATM允许凭借信元标记定义和识别个人通信；就此而论，ATM装配普通的分组传输方式。
第二，ATM与分组方式通信严密相连，因此，它只有当有业务要传送时才利用带宽。
第三，像分组交换一样，在呼叫建立阶段，ATM支持效劳质量(QoS)协商，并通过在多种连接中共享其传输媒体而支持虚电路的利用。
但是也有明显差异，因为分组方式一般利用可变长度的分组，而ATM则将固定长度分组的ATM信元作为其根本的传输媒介。
现代交换原理与技术
现代交换原理与技术一、交换原理的概述交换原理是指在通信网络中，通过一种机制将信息从一个通信线路传输到另一个通信线路的过程。
它是实现通信网络中信息传输的核心技术。
随着通信技术的发展，交换原理也在不断地发展和完善。
二、交换原理的分类1. 电路交换电路交换是指在通信网络中，通过建立一条物理连接来传输信息。
这种方式需要预先分配资源，并且在整个通话期间占用这些资源。
常见的电路交换技术包括电话系统中使用的电路交换和ISDN（Integrated Services Digital Network）系统中使用的电路交换。
2. 报文交换报文交换是指在通信网络中，将数据分割成多个报文进行传输，并且每个报文都带有目标地址和源地址等信息。
这种方式可以提高网络资源利用率，但需要额外的控制信息来管理数据包。
3. 分组交换分组交换是指将数据分成固定大小的数据包进行传输，并且每个数据包都带有目标地址和源地址等信息。
这种方式具有灵活性、可靠性高等优点，因此被广泛应用于现代计算机网络中。
三、现代分组交换技术1. 数据包交换数据包交换是指将数据分成固定大小的数据包进行传输，并且每个数据包都带有目标地址和源地址等信息。
这种方式可以提高网络资源利用率，同时也可以提高网络的可靠性。
2. 路由器路由器是一种专门用于处理分组交换的网络设备。
它可以根据目标地址将数据包发送到正确的目标设备，并且可以根据网络拓扑和负载情况来选择最佳路径。
3. 交换机交换机是一种专门用于处理局域网内部通信的网络设备。
它可以根据MAC地址将数据包发送到正确的目标设备，同时也可以通过学习和过滤等技术来保证局域网内部的安全性。
4. VLANVLAN（Virtual Local Area Network）是一种虚拟局域网技术，它可以将一个物理局域网划分成多个逻辑上独立的子网。
这种技术可以提高网络管理和安全性。
5. QoSQoS（Quality of Service）是一种服务质量保证技术，它可以根据不同应用程序对网络资源进行优先级调度，从而保证关键业务在网络拥塞时能够得到优先处理。
现代通信网技术第二章电路交换
专用通信网
01
专用通信网是指为特定行业或企 业提供的内部通信网络，如银行 、证券、保险等金融机构的专用 通信网络。
02
专用通信网通常需要高可靠性和 安全性，因此电路交换技术在此 领域具有广泛应用，可以提供稳 定的语音和数据传输服务。
随着多媒体通信的普及，用户对 通信的实时性要求越来越高，电 路交换技术需要进一步提高传输
速度和降低延迟。
高效压缩技术
为了满足多媒体通信的数据量需求， 需要发展更高效的音视频压缩技术， 以减小传输带宽和存储空间占用。
适应性传输
针对不同网络环境和通信需求，电 路交换技术需要具备自适应传输能 力，以实现高质量的多媒体通信。
随着数字信号处理技术的发展，数字 电路交换技术逐渐取代了模拟电路交 换技术。
电路交换技术的特点
稳定性
可靠性
实时性
电路交换技术能够提供 稳定、可靠的通信服务，
通信质量较高。
在电路交换中，通信双 方之间的连接是固定的， 因此可以保证数据的可
靠传输。
电路交换技术适用于需 要实时通信的场景，如 语音通话、视频通话等。
数字电路交换
采用数字信号传输，具有抗干扰 能力强、传输质量稳定、可复用 等优点，是现代通信网的主流交 换方式。
频分多址电路交换与时分多址电路交换
频分多址电路交换
将通信频带分成若干个小的频带，每 个用户占用一个特定的频带进行通信 ，可以实现多路通信。
时分多址电路交换
将时间分割成若干个小的时隙，每个 用户占用一个特定的时隙进行通信， 可以实现动态分配通信资源。

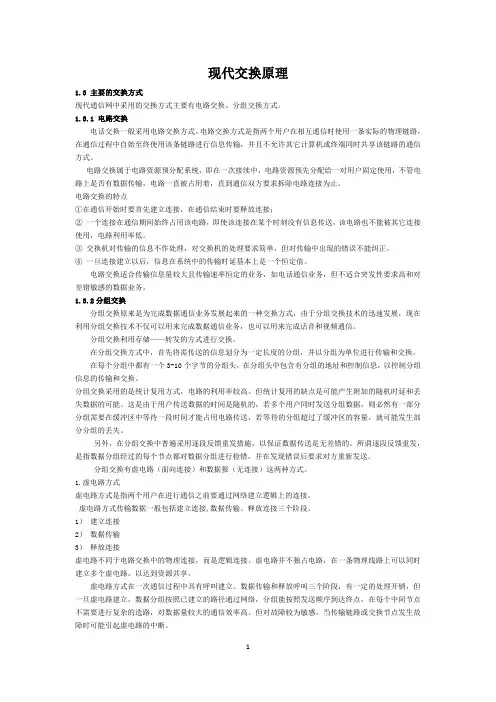

现代交换原理
现代交换原理1.3 主要的交换方式现代通信网中采用的交换方式主要有电路交换、分组交换方式。
1.3.1 电路交换电话交换一般采用电路交换方式。
电路交换方式是指两个用户在相互通信时使用一条实际的物理链路，在通信过程中自始至终使用该条链路进行信息传输，并且不允许其它计算机或终端同时共享该链路的通信方式。
电路交换属于电路资源预分配系统，即在一次接续中，电路资源预先分配给一对用户固定使用，不管电路上是否有数据传输，电路一直被占用着，直到通信双方要求拆除电路连接为止。
电路交换的特点①在通信开始时要首先建立连接，在通信结束时要释放连接；②一个连接在通信期间始终占用该电路，即使该连接在某个时刻没有信息传送，该电路也不能被其它连接使用，电路利用率低。
③交换机对传输的信息不作处理，对交换机的处理要求简单，但对传输中出现的错误不能纠正。
④一旦连接建立以后，信息在系统中的传输时延基本上是一个恒定值。
电路交换适合传输信息量较大且传输速率恒定的业务，如电话通信业务，但不适合突发性要求高和对差错敏感的数据业务。
1.3.2分组交换分组交换原来是为完成数据通信业务发展起来的一种交换方式，由于分组交换技术的迅速发展，现在利用分组交换技术不仅可以用来完成数据通信业务，也可以用来完成话音和视频通信。
分组交换利用存储——转发的方式进行交换。
在分组交换方式中，首先将需传送的信息划分为一定长度的分组，并以分组为单位进行传输和交换。
在每个分组中都有一个3-10个字节的分组头，在分组头中包含有分组的地址和控制信息，以控制分组信息的传输和交换。
分组交换采用的是统计复用方式，电路的利用率较高。
但统计复用的缺点是可能产生附加的随机时延和丢失数据的可能。
这是由于用户传送数据的时间是随机的，若多个用户同时发送分组数据，则必然有一部分分组需要在缓冲区中等待一段时间才能占用电路传送，若等待的分组超过了缓冲区的容量，就可能发生部分分组的丢失。
另外，在分组交换中普遍采用逐段反馈重发措施，以保证数据传送是无差错的。
现代交换原理-重点及复习内容
《现代交换原理》第1章概论全互连式的缺点(P1)：1、线对数量随终端数的平方增加。
2、当终端相距较远时，两地间需要大量的长途线路。
3、每个终端都有(N-1)对线与其他终端连接，因而每个终端需要(N-1)个线路接口。
4、增加第(N+1)个终端时，必须增设N对线路。
因此，全互连式仅适合于终端数目较少，地理位置相对集中，且可靠性要求很高的场合。
有了交换设备(P2)：1、尽管增加了交换设备费用，但它的利用率很高，相比之下，总的投资费用将下降。
2、易于组成大型网络数据通信和语音通信的区别(P3)1、通信对象不同。
2、传输可靠性不同。
一般而言，数据通信的比特差错率必须控制在10^-8以下，而话音通信比特差错率可高达10^-3。
3、通信的平均持续时间和通信建立请求响应不同。
4、通信过程中信息业务量特性不同。
利用电话网络进行数据传输的缺点(P4)：1、在电话网络中进行数字信号传输至少需要经过A/D和D/A两次变换，增加了信号传输的开销。
2、数据量很大时信道无法满足传输要求。
3、数据量很小时会浪费网络传输资源。
电路交换的主要优缺点(P5)：电路交换的主要优点①信息的传输时延小，且对一次接续而言，传输时延固定不变。
②交换机对用户的数据信息不存储、分析和处理传用户数据信息时不必附加许多控制信息，交换机在处理方面的开销比较小信息传输效率比较高。
③信息的编码方法和信息格式由通信双方协调，不受网络的限制。
电路交换的主要缺点①电路接续时间较长。
②电路资源被通信双方独占，电路利用率低。
③不同类型的终端（终端的数据速率、代码格式、通信协议等不同）不能相互通信。
④有呼损。
报文交换(P5)：基本原理是“存储—转发”。
1、报文交换的主要优点①可使不同类型的终端设备之间相互进行通信。
②在报文交换的过程中没有电路接续过程，且线路利用率高。
③无呼损。
④可实现同文报通信，即同一报文可以由交换机转发到不同的收信地点。
2、报文交换方式的主要缺点①信息的传输时延大，而且时延的变化也大。
现代交换原理复习整理
现代交换原理复习整理1、电路交换采⽤⾯向物理连接⼯作⽅式。
2、电路交换的特点是基于呼叫损失制的流量控制。
3、报⽂交换适合电⼦邮箱业务。
1、公⽤电话⽹采⽤的交换⽅式是电路交换。
2、报⽂交换中信息传输和交换的单位是报⽂。
3、分组交换中，信息传输和交换的最⼩单位是分组。
4、分组交换中，分组是以存储转发的⽅式通过交换⽹络的。
5、分组交换的两种⼯作⽅式分别是：数据报和虚电路。
6、电路交换包括了建⽴连接、信息传递和拆除连接三个基本阶段。
1、30/32路PCM系统的基群数码率为2.048Mbit/s。
2、30/32路PCM系统帧结构中TS16的作⽤是帧同步时隙。
3、局间中继采⽤PCM传输时，采⽤数字型线路信令。
每个话路的线路信令每秒传送8000次。
4、局间中继采⽤PCM传输时，采⽤数字型线路信令。
每个话路的线路信令要隔125微秒才传送⼀次。
5、在30/32路PCM系统中，第27话路的线路信令在12帧的TS16中传送。
6、在30／32路PCM系统中，第18话路的线路信令在3帧的TS16中传送。
5、当局间采⽤数字型线路信令时，13帧（F13）的TSl6的后四位传送话路28的线路信令。
1、我国采⽤的PCM帧结构，每⼀帧有32个时隙，每⼀时隙传送8个⽐特。
2、PCM32系统中，每路信号的速率为_64_kbit/s。
3、PCM32系统中，每帧时长为_125_µs，⼀复帧时长2ms。
1、在T-S-T交换⽹络中，S接线器交换的时隙是内部时隙。
4、串并转换的作⽤是降低码率。
5、时分接线器的输⼊控制⽅式是时分接线器的SM按控制写⼊，顺序读出⽅式⼯作。
6、T接线器采⽤输出控制⽅式时，如果要将T接线器的输⼊复⽤线时隙121的内容A交换到输出复⽤线的时隙28，则A应写⼊话⾳存储器的121号单元。
8、T接线器采⽤输⼊控制⽅式，输⼊、输出复⽤线的复⽤度为128，如果要将T接线器的输⼊复⽤线时隙34的内容A交换到输出复⽤线的时隙125，则控制存储器的34号单元的内容是125。
现代交换技术
现代交换原理与技术简答题1.通信网由哪些部分组成并简述各部分的作用。
答：通信网由终端设备，交换设备，传输设备构成。
终端设备：完成信号的发送和接收以及信号变换与匹配。
交换设备(现代通信网的核心)：完成信号的交换，节点链路的汇集、转接、分配。
传输设备：为信息的传输提供传输信道，并将网络节点连接在一起。
2.在通信网中为什么要使用交换技术答：①引入交换设备之后，用户之间的通信方式由点对点通信转变成通信网。
②通信网是一种用交换设备和传输设备，将地理上分散的终端设备相互连接起来实现通信和信息交换的系统。
③有了交换设备才能使某一地区内任意两个终端相互连接，才能组成通信网。
④而由交换机组成的交换式通信网的一个重要的优点是很容易组成大型网络。
3.无连接网络(数据报)和面向连接网络(虚电路)有何特点4.分组交换的数据报方式和虚电路方式有何区别答：如下图所示：5.?简述数据通信与话音通信的主要区别。
答：(1)通信对象不同：前者是计算机之间或人与计算机之间的通信，需要严格定义通信协议和标准;后者是人和人之间的通信。
(2)传输可靠性要求不同：前者的比特差错率在10-8以下，后者可高达10-3。
(3)通信的平均持续时间和通信建立请求响应不同：%的数据通信持续时间短于电话平均通信时间，其信道建立时间也短于电话通信。
(4)通信过程中信息业务量特性不同:数据从30b/s到1Mb/s，而电话量级在32kb/s。
6.通信网中常用的交换方式有哪些各有何特点。
答：通信网的三种交换方式是电路交换、报文交换和分组交换，其各自的特点:?(1)电路交换：在电路交换中，交换机在一对用户之间连起一条通路，通信过程中交换机不干预传输的信息内容，通信完毕后这条通路即行断开;(2)报文交换：报文交换采用“存储转发”方式，是以一个报文为一个信息传输实体，报文的长短是随机的，因而对各个节点的存储容量要求较高，处理时间较长;?(3)分组交换：分组交换综合了前两者的优点，采用“存储--转发”方式，数据分组的长度固定，以分组作为存储、处理和传输的单位，能够节约缓冲存储器的利用率，而且缩短了处理时间，加快了信息传输速率。
现代交换原理
现代交换原理概述：现代交换原理是指在通信领域中，利用交换设备和技术实现电话、数据和多媒体等信息的传递和交换的原理。
它是现代通信系统中的核心技术之一，能够提供高效、可靠的通信服务。
本文将详细介绍现代交换原理的基本概念、工作原理、应用场景以及未来发展趋势。
一、基本概念：1. 交换设备：指用于连接和转接用户之间通信链路的设备，包括交换机、路由器等。
2. 交换技术：指实现信息传递和交换的技术手段，包括电路交换、分组交换等。
3. 交换网络：由多个交换设备组成的网络，用于连接用户并实现信息交换。
二、工作原理：1. 电路交换：在通话过程中，交换设备会为通话双方建立一条专用的物理连接，一旦建立连接，通话双方之间的信息就可以直接传递，具有实时性和稳定性。
2. 分组交换：将数据分割成较小的数据包（分组），每一个数据包包含目标地址和数据内容等信息，通过交换设备在网络中进行传输和交换，最终到达目标地址。
分组交换具有高效性和灵便性，适合于数据通信。
三、应用场景：1. 电话交换：现代电话系统利用交换原理实现电话呼叫的接通和通话过程的管理，通过交换设备将电话信号传输到目标用户，实现电话通信。
2. 数据交换：现代数据通信系统利用交换原理实现数据的传输和交换，包括互联网、局域网等。
3. 多媒体交换：现代多媒体通信系统利用交换原理实现音视频数据的传输和交换，包括视频会议、流媒体等。
四、未来发展趋势：1. 软件定义网络（SDN）：SDN将网络控制和数据转发分离，通过集中式的控制器对网络进行管理和配置，提高网络的灵便性和可编程性。
2. 5G通信：5G通信将提供更高的带宽和更低的延迟，为交换原理的应用提供更好的支持，推动物联网、智能城市等领域的发展。
3. 虚拟化技术：通过虚拟化技术，将多个物理交换设备虚拟化成为一个逻辑设备，提高网络资源的利用率和灵便性。
总结：现代交换原理是实现通信系统中信息传递和交换的关键技术，通过交换设备和交换技术，可以提供高效、可靠的通信服务。
现代交换原理
现代交换原理交换原理是现代通信技术中的重要概念。
它主要指的是在通信系统中，将信息从发送端传输到接收端的方式和方法。
交换原理的发展与电信技术的进步息息相关，它使得通信网络能够更加高效地传递信息。
随着科技的不断发展，传统的交换原理逐渐被现代交换原理取代。
传统的交换原理主要采用电路交换方式，也就是在通信过程中建立一个物理连接，然后通过这个连接来传输信息。
这种方式的缺点是占用资源较多，且无法适应大规模的通信需求。
而现代交换原理则采用报文交换或分组交换方式。
在报文交换中，通信过程中的信息被切分成较小的数据包，然后通过网络传输。
在分组交换中，传输的信息被划分成多个数据包，这些数据包可以通过不同的路径传输，然后在接收端重新组装成完整的信息。
这种方式能够更好地利用网络资源，并且提高了通信的效率。
现代交换原理的核心思想是，将传输的数据分割成更小的单位，并根据网络的状态和需求来灵活地选择传输路径。
这可以有效地提高数据传输的速度和可靠性。
与传统的电路交换方式相比，现代交换原理更加适应多样化的通信需求。
除了报文交换和分组交换，现代交换原理还包括虚电路交换和数据包交换等方式。
虚电路交换是一种混合模式，它结合了电路交换和分组交换的特点，可以为通信过程中的每个连接建立一个虚拟的通路，然后在这个通路上按需分配资源。
数据包交换则是一种更为灵活的方式，它将数据包作为独立的单位进行传输，没有建立备用路径的限制。
总之，现代交换原理是通信技术发展的重要成果，它通过采用报文交换、分组交换、虚电路交换和数据包交换等方式，提高了通信网络的效率和可靠性。
这种原理在现代通信系统中得到广泛应用，为人们提供了更加便捷和高效的通信方式。
内蒙古工业大学现代交换网络现代交换技术--第2章电路交换技术
• 分路器的工作过程读者可自行分析。
12:20
58
2.2.3
数字交换网络
• 数字交换网络的功能是完成任意入线和 任意出线之间的时隙交换。
12:20 64
2．多级数字交换网络
• 当要求交换网络的规模更大时，可以采 用以下4种典型的多级数字交换网络。
（1）T-S-S-T网络。
12:20
65
图2-21 T-S-S-T网络方框图
12:20 66
（2）T-S-S-S-T网络。
图2-22 T-S-S-S-T网络方框图
12:20 67
（3）S-S-T-S-S网络。
• 远端用户级是指装在距离电话局较远的 用户分布点上的话路设备，其基本功能与 本地用户级相似，也包括用户电路和用户 集线器，只是需要把用户级装到远离交换 局的用户集中点上。
• 它是将若干个用户线集中后以数字中继 方式连接至交换局的。
12:20 14
• 由于用户话音信号在经数字传输之前就 已数字化，故传到交换局的话音信号不必 再进行D/A转换，即可直接经数字中继接 口进入数字交换网络进行交换。
• 一般来说，对控制系统有以下要求：
（1）可靠性。 （2）呼叫处理能力。 （3）灵活性和适用性。
12:20
23
• 控制系统的主要设备是处理机。
• 处理机的数量和分工有各种配置方式，但 归结起来可以分为三种基本的配置方式： 集中控制、分散控制和分布式控制。
12:20
24
1．处理机控制结构
现代交换技术原理
现代交换技术原理现代通信网络的快速发展，离不开交换技术的支持。
交换技术是指通过一系列方法和技巧，将信息从一个通信线路传输到另一个通信线路的过程。
随着技术的进步，现代交换技术已经发展到了一个令人难以置信的高度。
本文将介绍现代交换技术的原理。
一、交换技术的基本原理现代交换技术的基本原理是通过分组交换来实现的。
所谓的分组交换，是指将长的数据分成短的数据包进行传输。
这些数据包经过分组、传输和重新组装后，才能被准确地发送到目标地点。
分组交换主要有两种实现方式：电路交换和分组交换。
电路交换是指在通信建立的初期，为了实现点到点直连通信，将一条物理通路分为若干时间片，使多个通话能够同时进行。
而分组交换则是将较长的通话分割成较小的数据包，在传输时按照不同的路径进行传输，再由目标地点重新组装成完整的通话。
二、分组交换的具体原理在分组交换中，数据流首先被分成若干个小的数据包。
每个数据包都包含了目标地址和源地址等必要信息。
然后，这些数据包被传输到网络中的交换节点。
交换节点会根据数据包中的目标地址，决定将数据包传输到哪个下一个节点。
在传输过程中，数据包需要经过多个节点，每个节点都会根据其表中的路由信息，来确定下一个节点的位置。
节点之间的连接线路可能有多条，根据网络的拥塞情况和链路质量，交换节点会选择最佳的路径将数据包传输到下一个节点。
当数据包到达目标节点后，它会被重新组装成完整的数据流，并被传输到目标地址。
目标地址可以是另外一个终端用户、服务器或者其他网络设备。
三、现代交换技术的应用和前景现代交换技术已经广泛应用于各个领域，特别是在互联网的发展中起到了至关重要的作用。
分组交换的原理使得信息传输更加灵活高效，数据包可以在传输过程中选择最佳路径，从而提高了网络传输的质量和速度。
目前，交换技术不仅应用于电信网络，还广泛用于局域网、广域网、数据中心等领域。
此外，随着物联网和5G技术的普及，交换技术的需求也将愈发庞大。
未来，随着技术的不断进步，交换技术将继续优化和升级。
现代交换原理与技术
现代交换原理与技术一、概述现代交换原理与技术是指在现代通信网络中实现数据、声音和图像等信息交换的原理和技术。
随着信息技术的快速发展和互联网的普及，现代交换原理与技术在通信领域起着举足轻重的作用。
本文将深入探讨现代交换原理与技术的相关概念、基本原理和应用。
二、交换原理的基本概念2.1 交换网络的定义交换网络是一种分组交换网络，它通过将数据分成较小的数据包进行传输，利用交换设备实现数据包的转发和交换。
交换网络的基本组成部分包括交换机、路由器和交换处理器等。
2.2 电路交换和分组交换2.2.1 电路交换电路交换是指在通信过程中，通过建立一条专用的物理通路来传输数据。
它要求通信双方在通信开始前预留一条独占的通路，并在整个通信过程中一直占用该通路。
2.2.2 分组交换分组交换是将长消息划分为较小的数据块，每个数据块称为数据包或分组。
在分组交换中，数据包可以按照不同的路径独立传输，接收方根据分组中的地址信息将分组重新组装成完整的消息。
三、交换原理的基本原理3.1 多路复用和分解多路复用是指多个信号共用一个物理通道的技术，通过在发送端将多个信号进行合并，然后在接收端将多个信号分解出来。
这样可以提高通信线路的利用率。
3.2 报文交换和分组交换的区别报文交换是指将整个报文作为一个单位进行传输，需要占用通信线路的整个传输时段。
而分组交换将长消息分割成较小的数据块，并且每个数据块可以独立传输，提高了通信线路的利用率。
四、交换技术的应用4.1 电信交换技术电信交换技术是指在电信网络中实现数据、声音和图像等信息交换的技术。
它广泛应用于固定电话网络、移动通信网络和宽带接入网络等领域。
4.2 数据交换技术数据交换技术是指在计算机网络中实现数据交换的技术。
它包括局域网（LAN）、广域网（WAN）和互联网等网络技术，广泛应用于企业内部的信息交换和互联网的数据传输。
4.3 交换技术的发展趋势随着信息技术的不断发展，交换技术也在不断进步。
北邮版《现代交换原理》课后习题参考答案
第一章1.1为什么说交换设备是通信网的重要组成部分？转接交换设备是通信网络的核心，它的基本功能是对连接到交换节点的传输链路上的信号进行汇集、转接和分配，实现多点到多点之间的信息转移交互。
1.2 电话通信网中两个用户终端进行通信时，交换机要完成那些操作？•交换机不断扫描用户线，以便及时检查用户摘机；•当用户摘机时，扫描器识别到用户摘机并将用户信息送到中央处理器分析，如果是合法用户，由中央处理器驱动信号音与用户连接，向用户送拨号音；•用户拨号信息（脉冲或双音频）由扫描器（或收号器）识别并送中央处理器分析处理（号码分析）；•若被叫空闲，则主叫预占一交换网络话路，同时给被叫振铃，向主叫送回铃音；•被叫听振铃摘机，交换机将主叫预占的话路与被叫接通，于是主被叫可通话。
•交换机监视通话双方，一方挂机后发出拆线指令，一次通话完成。
或参考P7:BL10~P8:L101.3 一个普通电话机是怎样工作的？以号盘话机为例说明：参考课本P6：L8~L141.5 如何理解ATM交换综合了电路交换和分组交换的优点.1）采用固定长度的ATM信元异步转移复用方式。
2）ATM采用面向连接并预约传输资源的方式工作。
3）在ATM网络内部取消差错控制和流量控制，而将这些工作推到网络的边缘设备上进行。
4）ATM信元头部功能降低。
1.7 光交换技术的特点是什么？1）提高节点吞吐量。
2）降低交换成本。
3）透明性。
第二章2.1说明空分交换和时分交换，模拟交换和数字交换，布控交换和程控交换的基本概念。
答：书 21 页 2.1.2节2.2电路交换系统有哪些特点？1）电路交换是面向连接的交换技术。
2）电路交换采用静态复用、预分配带宽并独占通信资源的方式。
3）电路交换是一种实时交换，适用于对实时性要求高的通信业务。
2.3电路交换系统在呼叫处理方面应有哪些基本要求？答：书 23页 2.2.2节2.4电路交换机由哪些基本功能模块组成，并说明各模块作用？由终端接口功能、连接功能信令功能和控制功能等模块组成，终端接口功能主要作用是适配外部线路传输信号的特性要求，将外部信号传送格式与适合交换机内部连接功能所要求的格式进行相互转换，并协同信令功能模块收发信息。
现代交换原理与技术资源第2章 电路交换技术
将线路传输的时间轮流分配给每个用户，每个用户只在分配 的时间里使用线路发送和接收信息，且独享资源。
2.2 数字程控交换系统
2.2.1数字程控交换系统的基本结构
2.2.2交换网络的构成和分类
2.2.3交换单元的概念和分类 2.2.4 多级交换网络
9
2.2.1数字程控交换系统的基本结构
程控交换系统实现网络核心的交换功能，它是由信 息传送子系统和控制子系统两部分组成。 控制子系统是交换机的“指挥系统”，交换机的所 有动作都是在控制系统的控制下完成的，控制系统 完成对交换机系统全部资源的管理和控制，实时监 测资源的使用和工作状态，为呼叫连接请求分配资 源和建立连接等，包括存储器、中央处理器和输入 输出设备等。 信息传送子系统实现数据信息在交换节点内部的传 输，他包括交换网络以及各种用户电路模块、中继 电路等各种接口设备。
7
同步时分复用信号
时分复用就是采用时间分割的方法，把一条高速数字信道分 成若干低速数字信道，构成同时传输多个低速信号的子信道。
同步时分复用
信道TSi的信号周期性地出现 TSn TSn-1 O N „„ TSi J 第2帧 „„ TS1 TS0 TSn TSn-1 B A O N „„ TSi J 第1帧 „„ TS1 TS0 B A 传输方向
19
交换网络的分类(3)——按复用连接方式分类
交换网络还可分为时分交换网络与空分交换网络、时分 — 空分结合交换网络 。 空分交换网络：交换网络在多对入线和出线之间同时并行的 建立多对连接，具有空间交换的功能。
时分交换网络：如果交换网络在入线和出线之间分时共享共 用的内部链路，并进行时隙交换。
现代交换原理与技术
第二章
电路交换技术
现代交换原理与技术
现代交换原理与技术
现代交换原理与技术是指通过网络设备将信息从一个节点传输到另一个节点的技术和原理。
它是现代通信系统中至关重要的组成部分，用于实现高效、可靠和快速的数据传输。
现代交换原理与技术可以分为两个主要方面：电路交换和分组交换。
在电路交换中，通信的两个节点之间建立一个物理连接，通信期间始终保持这个连接。
这种交换方式适用于需要实时通信、对延迟要求较高的应用，如电话通信。
但这种方式的缺点是需要预分配足够的资源，无论是否实际使用，这样会导致资源浪费。
而在分组交换中，数据被分割成小的数据包，并通过网络设备独立传输。
这些数据包包含了源地址和目的地址等信息，使得在传输过程中可以选择不同的路径。
分组交换的优点是可以共享网络资源，提高网络的利用率，但由于数据包之间的独立传输，可能会遇到网络拥塞和丢包的问题。
为了解决拥塞和丢包问题，现代交换原理与技术引入了流量控制、拥塞控制、差错控制和时间复用等技术。
流量控制用于控制发送方和接收方之间的数据传输速度，以保证接收方能够及时处理接收的数据。
拥塞控制则是通过采用一定的算法来避免网络拥塞，保证网络的正常运行。
差错控制则是通过检验和校验等机制，确保数据在传输过程中的完整性和
正确性。
而时间复用则是将多个通信信道复用在同一个物理链路上，以提高链路的利用率。
现代交换原理与技术在实际应用中有着广泛的应用，如计算机网络、电话通信、移动通信等。
通过不断的技术创新和发展，现代交换原理与技术将继续推动网络通信的发展和进步，为人们的生活提供更加便捷和高效的通信服务。
精品课件-现代交换原理与技术课件-赵瑞玉-第1章 现代交换原理与技术
• 2.信号设备：分为发信设备和受信设备。发信设备一般采用 双音多频（Dual Tone Multi Frequency）方式，它用高、低 两个不同的频率来代表一个拨号数字，DTMF的号码表示方法 如表1.1所示。 受信设备完成信号的接收，现在一般采用电 子振铃器，振铃电流是90±15V，25±3Hz。
是不是中国 所有的电话 用户都连接 在一个交换 机上？在中 国难道只有 一个交换机
存在吗
通信网中涉及到了以下几个基本概念
• （1）市话交换机 • （2）汇接交换机 • （3）中继线 • （4）用户线
1.1.2 交换机完成的四种接续类型
• （1）本局接续：本局用户线之间的接续，通信的主被叫都 在同一个局。
3. 每个终端都有N-1对线与其它终端相接，因而每个终端需要N-1个 线路接口。
4. 增加第N+1个终端时，必须增设N对线路。
• 当用户数量增多时，为了解决这些问题，可以在用户分布密 集的中心安装一个设备，把每个用户的电话机或其他终端设 备都连接在这个设备上
• 交换（switching），即接续，就是在通信的源和目的之间 建立通信信道，实现信息传送的过程。
最早的语音通信来设计的。语音通信的特点是对差错率要求
不高（因为人对语音的误差有一定的容错能力），但是对实
时性要求较高，否则一句话需要很长时间才传到对方，用户
的通话体验就会很差。
• 针对语音通信的这个基本要求，电路交换采用面向连接的、 独占电路的方式来满足实时性的要求。电路交换主要包括建 立连接、通信和释放连接三个过程，建立连接阶段是根据用 户所拨的电话号码，由交换机负责连接一条电路，在通话阶 段该电路由该用户独占，即使他们不讲话，不传输信息，该 电路也不能分配给其他用户使用，其示意图如图1.10所示。
现代交换原理(1)
谈谈你对现代交换与通信网技术的发展以及应用方面的理解，可以从MPLS技术，或者软件交换技术，NGN等方面论述通信：是在信息的源和目的之间进行信息传递的过程交换：是在通信的源和目的终端之间建立通信信道，实现通信信息传送的过程。
通信网中为什么要引入交换？当用户终端数N较大时，采用两两互联的通信连接方式实现多个用户之间的通信所需线对数的数量很大，线路浪费大，投资大，要配置多路选择开关，操作复杂。
为实现多个终端之间的通信，引入了交换节点，用户终端只需要一对线对与交换机相连，节省了线路投资，组网灵活方便。
通信网三要素：交换设备，传输设备，用户终端设备。
哪几种交换方式，分别属于哪种传送模式？（电路交换、多速率交换、快速电路交换）电路传送模式（分组交换、帧交换、帧中继）分组传送模式（A TM 交换）异步传送模式电路传送模式：信息传送的最小单位是时隙，采用面向连接的工作方式，并且所建立的的连接为物理连接。
分组传送模式：信息传送的最小单位是分组，有面向逻辑连接（虚电路）和无连接（数据报）两种工作方式；采用统计时分复用方式，动态分配带宽，对所传送的信息要进行处理。
异步传送模式：信息传送的最小单位是信元，采用异步时分复用方式，采用面向连接的工作方式（逻辑连接）。
同步时分复用，异步时分复用概念同步时分复用原理：是把时间划分为等长的基本单位，一般称为帧，每个帧再划分为更小的单位叫做时隙。
时隙依据其在帧中的位置编号，假设一帧分为n个时隙，编号可以顺序记为0，1，2，…,n-1。
对一条同步时分复用的高速数字信道，那么这条高速的同步时分复用数字信道上就存在n条子信道，每个子信道也可以对应编号为0，1，2，…,n-1。
这些子信道有一个共同特征，就是依据数字信号子在每一帧中的时间位置来确定它是第几路子信道通过时间位置来识别每条通信。
异步时分复用原理：是把时间分为等长的时间片，用传递固定长度的信元。
此外，异步时分复用是依据信头中的标志X,Y,Z（VPI/VCI）来区分是哪路通信的信元，而不是靠时间位置来识别。
现代交换技术
现代交换技术现代交换技术现代交换技术是信息通信技术的一种重要方面，涉及到对信号的传输、路由、交换、控制和管理等多个方面。
随着社会发展和科技进步，交换技术也在不断的发展和改进。
本文将会围绕交换技术的基本原理以及相关技术进行系统地阐述。
1. 交换技术的基本原理交换技术的基本原理是将来自多个源点的信息经过网络中的交换节点进行路由和转发，最终到达目标节点。
其工作过程可以分为两个阶段：路由和交换。
路由的过程包括选择最佳的路径以及建立路径，而交换的过程则是在路由确定的路径上，将信息从一个节点传输到另一个节点的过程。
为了实现这两个过程，交换技术需要解决两个问题：传输介质和交换方式。
传输介质是信息在网络中传输的物理媒介，常见的传输介质包括双绞线、光纤、无线电波等。
交换方式则是不同节点之间实现数据交换的方式，其主要分为电路交换、报文交换和分组交换三种。
在电路交换中，被通信设备建立了一条物理电路，数据则在这条电路上交换。
这种交换方式传输速度快，但效率低，因为在电路占用的期间，其他通信设备无法使用电路。
在报文交换中，每个信息将被完整地发送到目标节点，这种方法效率较低，因为通信的首尾还需要各自发送一个控制字符才能完成，因此这种方法适用于数据量比较少和对可靠性要求较高的应用场景。
而在分组交换中，数据被分割成多个分组，每个分组带有目标节点的地址信息并通过网络传输。
在传输到目标节点之后，分组再进行重组，成为完整的数据。
分组交换的优势在于能够同时在一个链路上传输多个分组，由于任何时刻仅有一个节点访问链路，因此该方法利用率高，而且节点可以灵活地选择链路传输数据，也可以在传递过程中根据信息的实际情况选择不同类型链路。
2. 现代交换技术的类型2.1 电话交换网电话交换网是交换技术的一个重要分支，经过多年技术的发展，已经成为一个综合性的通信系统。
电话交换网采用电路交换的方式，将电话设备之间的通信线路连结成一个网络，实现了电话信息的互通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代交换原理电路交换技术
电路交换技术的好处是可以实现实时通信，通信的质量较高，因为连接是稳定的，而且双方之间具有独占的带宽，不会受到其他通信的干扰。
此外，电路交换技术也具有较低的时延，因为连接的建立和释放都需要一定的时间，但在连接建立后，数据传输的速率比较快。
为了克服这些问题，现代交换原理引入了非电路交换技术，即数据包交换技术。
数据包交换技术将数据按照一定的格式划分为小包，每个包包含了头部和数据部分。
在发送时，数据包通过网络独立传输，可以选择不同的路径，到达目的地后再进行重新组装。
这种非电路交换技术具有更高的资源利用率和更强的容错能力，在现代通信网络中得到广泛应用。
现代交换原理结合了电路交换技术和数据包交换技术的优点，实现了灵活的通信交换。
在现代通信网络中，不同的通信服务可以选择不同的交换方式，根据实际需求选择最合适的交换技术。
例如，对于实时通信，可以使用电路交换技术，而对于非实时通信，可以使用数据包交换技术。
总之，现代交换原理是基于电路交换技术和数据包交换技术的综合应用，实现了灵活、高效的通信交换。
随着通信技术的不断发展，交换原理和交换技术也在不断进步和演化，为人们提供更好的通信体验。
