测量技术交底,施工放样技术

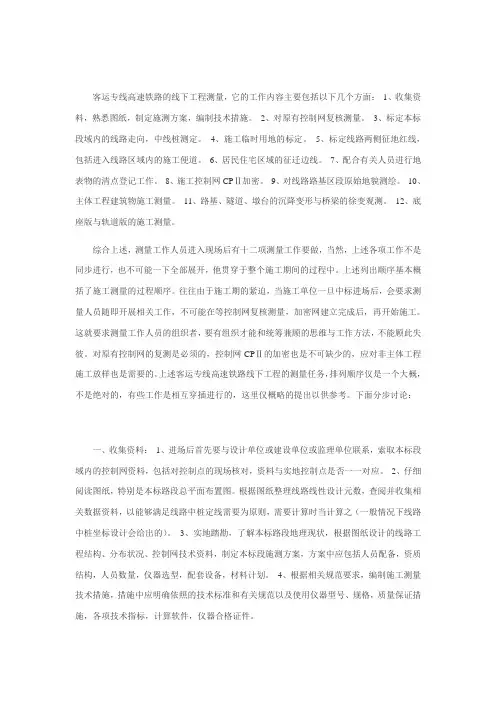

客运专线高速铁路的线下工程测量，它的工作内容主要包括以下几个方面：1、收集资料，熟悉图纸，制定施测方案，编制技术措施。
2、对原有控制网复核测量。
3、标定本标段域内的线路走向，中线桩测定。
4、施工临时用地的标定。
5、标定线路两侧征地红线，包括进入线路区域内的施工便道。
6、居民住宅区域的征迁边线。
7、配合有关人员进行地表物的清点登记工作。
8、施工控制网CPⅡ加密。
9、对线路路基区段原始地貌测绘。
10、主体工程建筑物施工测量。
11、路基、隧道、墩台的沉降变形与桥梁的徐变观测。
12、底座版与轨道版的施工测量。
综合上述，测量工作人员进入现场后有十二项测量工作要做，当然，上述各项工作不是同步进行，也不可能一下全部展开，他贯穿于整个施工期间的过程中。
上述列出顺序基本概括了施工测量的过程顺序。
往往由于施工期的紧迫，当施工单位一旦中标进场后，会要求测量人员随即开展相关工作，不可能在等控制网复核测量，加密网建立完成后，再开始施工。
这就要求测量工作人员的组织者，要有组织才能和统筹兼顾的思维与工作方法，不能顾此失彼。
对原有控制网的复测是必须的，控制网CPⅡ的加密也是不可缺少的，应对非主体工程施工放样也是需要的。
上述客运专线高速铁路线下工程的测量任务，排列顺序仅是一个大概，不是绝对的，有些工作是相互穿插进行的，这里仅概略的提出以供参考。
下面分步讨论：一、收集资料：1、进场后首先要与设计单位或建设单位或监理单位联系，索取本标段域内的控制网资料，包括对控制点的现场核对，资料与实地控制点是否一一对应。
2、仔细阅读图纸，特别是本标路段总平面布置图。
根据图纸整理线路线性设计元数，查阅并收集相关数据资料，以能够满足线路中桩定线需要为原则，需要计算时当计算之（一般情况下线路中桩坐标设计会给出的）。
3、实地踏勘，了解本标路段地理现状，根据图纸设计的线路工程结构、分布状况、控制网技术资料，制定本标段施测方案，方案中应包括人员配备，资质结构，人员数量，仪器选型，配套设备，材料计划。
高速铁路线下工程施工测量技术交底培训
客运专线铁路线下工程施工测量技术交底新建郑万铁路ZWZQ-2标段项目经理部一分部一、线下工程施工测量概述二、线下工程施工测量概念线下工程:精密工程测量：精测网:框架控制网(CP0）:基础平面控制网（CPI)：线路平面控制网(CPII)：≥800m轨道控制网(CPIII ）:CP Ⅰ精测网各级控制点分布关系图：CP Ⅱ线路中线CP Ⅲ50-70 mCPII 600-800 mCP ⅡCP ⅡCP Ⅰ≤4 km600620620D K 922+600700720620D K 932+60020.658m ) D K 922+620.658短链80m )D K 922+600(D K 932+700(D K 932+620长链断链:长链： 短链：长链示意图短链示意图20.65820m大里程小里程大里程小桥梁纵向预偏心：不等跨32。
6m24.7m32。
6m0。
10.1梁桥缝墩中中心心桥墩中心梁缝中心梁缝中心桥墩中心梁桥缝墩中中心心二、线下工程施工测量概念平分中矢：f线元类型矢距布置方法平分中矢法切线法圆曲线E=L216RE=L28R桥梁工作线线路中心线缓和曲线L216Rl⨯il oE=L28R l⨯il oE a桥梁工作线线路中心线式中：L为交点距、R为圆曲线半径、l i为ZH（或HZ)至计算点的距离、l o为缓和曲线长.E=五、线下工程施工测量5。
1精测网交桩5。
2精测网复测ＧＰＳ5.2.1平面精测网复测技术要求项目等级卫星截止高度角（°） 同时观测有效卫星总数二等 ≥15 ≥4三等 ≥15 ≥4静 态 测 量有效时段长度（min ）观测时段数数据采样间隔(s ）≥90 ≥2 10～60接收机类型 PDOP 或GDOP双频 ≤6双频 ≤8等级一等二等三等四等五等固定误差a（mm)≤5≤5≤5≤5≤10比例误差系数b（mm/km）≤1≤1≤1≤2≤2基线方位角中误差（″）0.91。
31。
723线束点间的边长相对中误差1/5000001/2500001/1800001/1000001/70000线束平差后最弱边边张相对中误差1/2500001/1800001/1000001/700001/40000σ=a2+（b⨯d)2W z ≤σ+(b ⨯ d )五、线下工程施工测量检验项目X 坐标分量闭差限差要求Y 坐标分量闭合差 Z 坐标分量闭合差环线全长闭合差异步环闭合差W x ≤ 3 n σW y ≤ 3 n σW z ≤ 3 n σW s ≤ 3 n σ同步环闭合差W x ≤n 5σ W y≤ n n5 5σ W s ≤n 5σ基线向量改正数较差重复基线较差d v x ≤ 2σd v y ≤ 2σ d s ≤ 2 2σd v z ≤ 2σ注:σ-相应等级规定的精度， σ =a22以检查GPS基线向量网本身的内符合精度,并剔除含有粗差的基线边5.2。
高速铁路工程技术交底
高速铁路工程技术交底简介高速铁路是一种快速、高效的铁路交通工具，具有高运输效率、准时率高等特点。
随着我国经济的发展和人民生活水平的提高，高速铁路的建设越来越受到重视。
高速铁路工程建设过程中需要进行各项技术交底，以确保工程顺利进行，保证工程质量。
以下是高速铁路工程技术交底的详细内容。
技术交底内容工程概况在技术交底中，首先要介绍高速铁路工程的具体概况。
这包括工程的规模、工程地点、工程进度、质量要求等信息。
在这一环节中，要确保交底人员对工程的整体情况有一个清晰的了解。
技术档案高速铁路工程涉及到大量的技术资料和技术规范，这些资料被组织成技术档案的形式。
技术交底中需要介绍技术档案的构成和意义，以及在工程建设中的具体应用。
施工计划高速铁路工程建设需要进行详细的施工规划，包括施工的时间、程序、方法、材料、人员等等。
这些施工计划必须详细地编制和交底，以确保工程没有任何误差和遗漏。
安全防护高速铁路工程建设过程中需要重视安全防护工作。
在技术交底中，需要重点介绍工程建设的安全监控措施、作业安全、交通安全等方面的内容，以保障工程施工的安全。
质量管控高速铁路工程建设过程中需要进行严格的质量管控工作。
技术交底中需要着重介绍质量管控工作的具体内容，包括质量检查、质量评估、质量保证等方面的内容。
工艺技术高速铁路工程建设需要采用先进的工艺技术和设备。
在技术交底中需要详细介绍工艺技术的具体要求和操作方法，确保工程施工的顺利进行。
环境保护高速铁路建设过程中需要充分考虑环境保护问题。
在技术交底中需要介绍环境保护的具体要求和措施，包括环境监控、环保设施建设、环境影响评估等方面的内容。
管理要求高速铁路工程建设需要进行有效的管理工作。
在技术交底中需要介绍管理要求的具体内容，包括施工管理、工程管理、安全管理等方面的内容。
结束语高速铁路工程技术交底是确保工程顺利进行的重要环节。
在技术交底中，需要对工程的概况、技术档案、施工计划、安全防护、质量管控、工艺技术、环境保护、管理要求等方面进行详细的介绍和交底，确保工程顺利实施，保证施工质量。
