一、盘片式过滤器工作原理

盘式过滤器由过滤单元并列组合而成，其过滤单元主要是由一组带沟槽或棱的环状增强塑料滤盘构成。过滤时污水从外侧进入，相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来；反冲洗时水自环状滤盘部流向外侧，将截留在滤盘上的污物冲洗下来，经排污口排出。盘片在单元为紧密压实叠加在一起，上下两层盘片中间沟槽起到过滤拦截的作用。原水通过过滤单元时由外向流动，大于沟槽的杂质会被拦截在外部。下面是盘式过滤器盘片图1：

a b

图 1 盘式过滤器盘片

通过旋转盘片，可以改变盘片之间的空隙，使盘式过滤器设备达到过滤不同粒径污染物的作用，图1中a是盘片最大通过通道，b是盘片最小通过通道。

盘式过滤器的核心部件是叠放在一起的塑料滤盘，滤盘上有特制的沟槽或棱，相邻滤盘上的沟槽或棱构成一定尺寸的通道，每个过滤头装有上百个这样的滤盘，盘片形状类似光盘，一般厚约1mm,两面刻有螺旋状沟槽，螺旋线由向外辐射。一块盘两面的螺旋方向相反。压紧的两片间沟槽形成密布的交叉网, 并且越向圆心越细密。在工作状态时,盘片在弹簧力和水力的作用下,紧紧压在一起,水由外圆向

圆心流过，悬浮物即被截留在“网”中。粒径大于通道尺寸的悬浮物

均被拦截下来，达到过滤效果。以下是盘式过滤器过滤原理图2：

图2盘式过滤器过滤原理

过滤过程：

1、待处理的污水自进水口进入过滤单元；

2、水流自滤盘组外侧流向滤盘组侧；

3、水流在经过环状棱构成的通道时，粒径大于棱高度的颗粒被拦截下来，储存在曲线棱构成的空间、滤盘组与外壳的间隙；

4、滤后清水进入环状滤盘部，经出口引出。

当过滤阻力增大时，或达到设定的运行时间，开始反冲洗。此时水由圆心向外圆流动，水压克服弹簧紧力，盘片松动，将泥砂冲走。但如何确保在很短时间，所有盘片都能分开，得到冲洗，是这一技术的关键。假定压紧的盘片只有两片松开，其余仍被粘结，高速水流则从缝隙冲出，在盘片表面螺旋沟槽水力条件下，迫使盘片向不同方向旋转。这样，一方面泥垢很快被冲刷掉，另一方面旋转力又迫使其他盘片分开，很快就以等比级数的传播速度分开所有盘片于一块干净的

盘片来说，由于两面的螺旋沟槽辐射方向相反，水力冲刷时保持静止

盘式过滤器反冲洗原理见图3:

图3盘式过滤器的反冲洗原理

反冲洗过程：

1、控制器发出脉冲信号，电磁阀打开，控制水流经电磁阀流向反冲洗阀；

2、反冲阀动作，进水口关闭，排污口打开；

3、清水自过滤单元的出水口进入滤盘组部；

4、带压清水经工作流程的反方向通过滤盘组，将截留在滤盘间的污物冲出；

5、冲洗水经排污管排掉。

目前，大多数盘式过滤器在滤盘两面设计了不同结构的棱，这些

棱叠加在一起构成拦截面，其中曲线棱主要起到拦截并贮存悬浮物的作用，采用外侧略大的敞口设计可以保证反冲洗时无需松开滤盘，在

水压较低时也能达到彻底的反冲洗效果；环状棱边确定过滤精度，构成水的通道，滤盘可以提供高达5 □的过滤精度。原水进入两层滤盘中间时，首先顺曲线棱向盘流动，但是仔细观察无法直接进入。这时起过滤拦截作用的是环形棱，小于环形棱沟槽尺寸的杂质可以沿环形棱进入与部相通的曲线棱，大的杂质被拦截下来。

滤盘的独特结构还使将污物冲出的反冲洗过程更加简单和容易，而不需要复杂的马达和驱动器等机构，简单的水流即可足以将污物冲出滤芯。这种优异性能减少了过滤器的反冲洗时间；同时由于污物不仅贮存在滤盘组与外壳之间，更多地可以贮存在滤盘组部，所以过滤器可以容纳更多的污物。

盘式过滤器在很大程度上可以取代砂滤器等传统的机械过滤装置，其性能优越、水电耗远低于其他产品。

二、盘式过滤单元

过滤单元是装填盘片组的压力容器，同时也为盘片组提供进水水源、出水连接接口、排污接口。通常盘式过滤器成套设备由多只过滤单元并列组成，每只过滤单元只有进水口（反洗排污口）和出水口（反洗进水口）。每只单元通常有两个连接口，装配时接口不能反接，一般按箭头方向进行连接进出水接口。以下是盘式过滤器单元图4：

出水口

盘片容器

反冲洗排污口

进水口

图4盘式过滤器单元图

三、成套设备的工作和控制

全自动过滤系统的组成：过滤系统由一至六个模块化的过滤单元组合而成，由共同的进水口、出水口及排污口连接在一起。过滤器主要包括下列组件：

1）主进水口、2）盘片容器、3）总出水口、4）反冲设备、5）总排污口6）过滤单元（盘片组）、7）控制器每个单元的出水口直接连接于一

起，进水口通过三通反冲洗阀连接在一起。整套设备设计紧凑，不需

要反冲洗水源。以下是盘式过滤器成套设备图5:

图5盘式过滤器成套设备图

1、成套设备的工作原理：

1）工作状态：

污水经总进水管流入过滤器中，经过超级反冲阀（此状态下反冲阀允许水过过滤器同时关闭排水口）流向过滤器的每只过滤盘片组，在过滤工序中，污物被拦截在各滤盘组中（在盘片上的曲线棱构成的空间）。滤后清水流出各滤盘组的部通道进入总出水口，并从出水口直接供向系统用水工段。

2）反冲状态：

污物在滤盘组的积聚引起各滤盘组进出口间的压力差，当过滤器的压差（△ P达到一个预先设定的数值，系统自动开始一反冲洗过程。系统上的第

一只反冲阀先打开，同时引发几个动作：冲洗阀关闭单元的出水口，打开反冲排污口。系统中其他过滤单元的滤后清水经总出水口进入处于反洗状态的过滤单元，通过出水口，流入盘片组部，与污物一起从盘片组的外缘流出，流向排污口。通过这种方式，水流将整个盘片组上的污物清除干净。

反冲洗循环由控制器上的压差数据控制，并通过时间控制器的信号开启和关闭冲洗阀。控制器控制冲洗过程，以使在同一时间仅有一只过滤单元处于反冲洗状态，同时其他过滤单元继续向系统中提供干净的清水。冲洗过程持续一定时间后自动停止，持续的时间可以预先在控制器上设定。

2、成套设备的控制原理：

盘式过滤器可采用时间或压差方式进行控制，实现全自动运行，时间控制的设备在运行一定时间后开始反冲洗；压差控制方式利用进出口之间的压差作为控制信号，当过滤器拦截的悬浮物达到一定量时，压力损失会迅速增加，当进出水口之间的压差达到设定值时设备自动开始反冲洗。压差控制器同时具备压差、时间、手动三种控制功能，可通过手动按钮进行反冲洗。

系统在反冲洗时自动对各过滤单元的反洗进行协调，反冲时各个单元依次进行冲洗，每个单元的冲洗时间非常短。反冲的单元利用其他过滤单元的滤后清水（或外部冲洗水进行反冲—仅当工作较低时）在一个过滤单元反

冲洗时不会有其他的单元进行反冲洗，保证整套设

备出水量的稳定

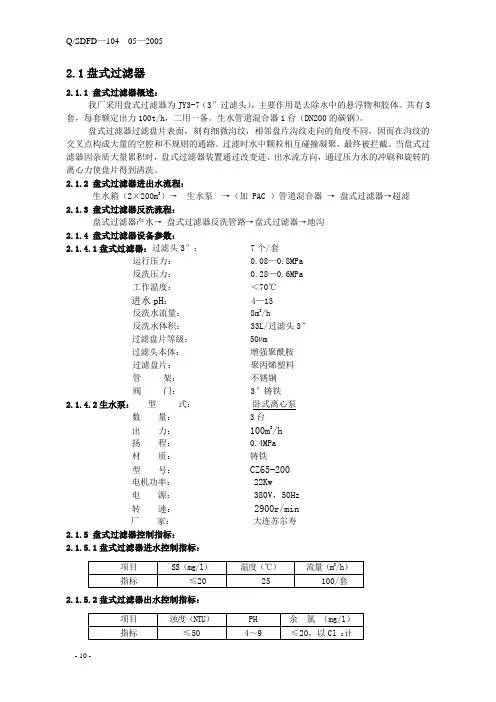

四、盘式过滤器设备材质和滤盘区分

一般盘式过滤单元由增强聚酰胺塑料成形制造，防腐耐磨，可承受工作压力1 MPa,过滤盘材质为聚丙烯塑料EPDM密封，进出水及排水管路有碳钢聚酯涂衬、工程塑料和不锈钢三种；阀门有塑料阀或金属阀；系统配套
