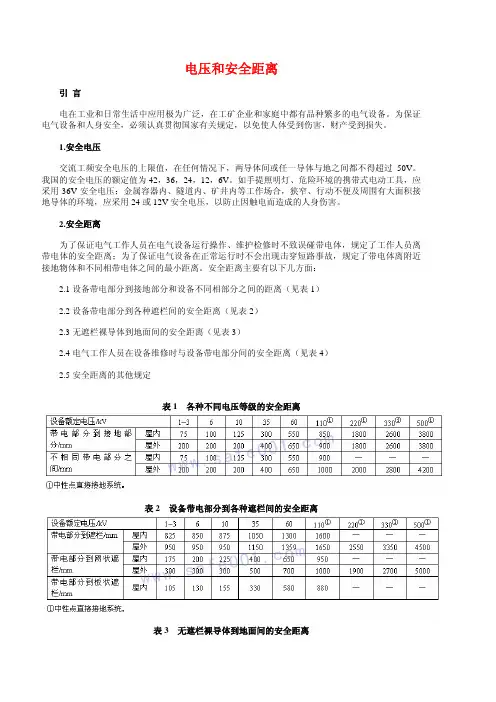

引言

电在工业和日常生活中应用极为广泛，在工矿企业和家庭中都有品种繁多的电气设备。为保证电气设备和人身安全，必须认真贯彻国家有关规定，以免使人体受到伤害，财产受到损失。

1.安全电压

交流工频安全电压的上限值，在任何情况下，两导体间或任一导体与地之间都不得超过50 V。我国的安全电压的额定值为42，36，24，12，6V。如手提照明灯、危险环境的携带式电动工具，应采用36V安全电压；金属容器内、隧道内、矿井内等工作场合，狭窄、行动不便及周围有大面积接地导体的环境，应采用24或12V安全电压，以防止因触电而造成的人身伤害。

2.安全距离

为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰带电体，规定了工作人员离带电体的安全距离；为了保证电气设备在正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和不同相带电体之间的最小距离。安全距离主要有以下几方面：

2.1设备带电部分到接地部分和设备不同相部分之间的距离（见表1）

2.2设备带电部分到各种遮栏间的安全距离（见表2）

2.3无遮栏裸导体到地面间的安全距离（见表3）

2.4电气工作人员在设备维修时与设备带电部分间的安全距离（见表4）

2.5安全距离的其他规定

设备额定电压/kV 1~3 6 10 35 60 110①220①330①500①

带电部分到接地部分/mm 屋内75 100 125 300 550 850 1800 2600 3800 屋外200 200 200 400 650 900 1800 2600 3800

不相同带电部分之间/mm 屋内75 100 125 300 550 900 ———

屋外200 200 200 400 650 1000 2000 2800 4200

①中性点直接接地系统。

表1 各种不同电压等级的安全距离

①中性点直接接地系统。

设备额定电压/kV 1~3 6 10 35 60 110①220①330①500①

带电部分到遮栏/mm 屋内825 850 875 1050 1300 1600 ———

屋外950 950 950 1150 1359 1650 2550 3350 4500

带电部分到网状遮栏/mm 屋内175 200 225 400 650 950 ———

屋外300 300 300 500 700 1000 1900 2700 5000

带电部分到板状遮栏/mm 屋内105 130 155 330 580 880 ———

①中性点直接接地系统。

表2 设备带电部分到各种遮栏间的安全距离

①中性点直接接地系统。

设备额定电压/kV 1~3 6 10 35 60 110①220①330①500①

无遮栏裸导体到地面间距离/mm 屋内2375 2400 2425 2600 2850 3150 ———

屋外2700 2700 2700 2900 3100 3400 4300 5100 7500

①中性点直接接地系统。

表3 无遮栏裸导体到地面间的安全距离

①中性点直接接地系统。

设备额定电压/kV 10及以下20~35 44 60 110 220 330

设备不停电时的安全距离/mm 700 1000 1200 1500 1500 3000 4000

工作人员工作时正常活动范围与带电设备的安全距离/mm 350 600 900 1500 1500 3000 4000

带电作业时人体与带电体间的安全距离/mm 400 600 600 700 1000 1800 2600 表4 工作人员与带电设备间的安全距离

2.5.1电气设备的套管和绝缘子的最低绝缘部位对地距离，通常应不小于2500mm。

2.5.2围栏向上延伸，在屋内距地面2300mm处，在屋外距地面2500mm处，与围栏上方带电部分的距离，应不小于表1中规定的数值。

2.5.3设备在运输时，外廓到无遮栏裸导体的距离，应不小于表4中规定的数值。

2.5.4不同时停电检修的无遮栏导体间的垂直交叉距离，应不小于表4中规定的数值。

2.5.5带电部分到建筑物和围墙顶部的距离，见表5。

额定电压/kV 10及以下35 60 110①220①330①

安全距离/mm 2200 2400 2600 3000 3800 4600

①中性直接接地系统。

表5 带电部分到建筑物和围墙顶部的安全距离

①中性点直接接地系统。

2.5.6屋内出线套管到屋外通道路面的距离：35kV及以下为4000mm，60kV为45 00mm，110kV~220kV为5000mm。

2.5.7海拔超过1000m时，表3中规定的数值应按每升高100m增大1%进行修正。对35kV及以下的而海拔低于2000m时，可不作修正。
