上机实验DEFORM软件的基本操作1实验目的了解认识DEFORM软件的窗口界面,掌握DEFORM软件的前处理、后处理的操作方法与技能,学会运用DEFORM软件分析实际问题。

2实验内容(1)运用DEFORM绘制或导入各模具部件及坯料的三维造型;(2)设计模拟控制参数;(3)定义模具及坯料的材料;(4)完成模具及坯料的网格划分;(5)调整模具和坯料的相对位置;(6)设定模具运动;(7)设定变形边界条件;(8)生成数据库;(9)利用后处理观察变形过程,绘制载荷曲线图,观察变形体内部应力、应变及损伤值分布状态;(10)制作分析报告。

图1圆柱体镦粗过程模拟3实验步骤3.1创建新项目打开DEFORM软件,在DEFORM主界面单击设置工作目录为C:\DEFORM3D\PROBLEM。

单击按钮,弹出Problem setup(项目设置)对话框,选择使用Deform-3D preprocessor,单击进入项目位置设置对话框,直接单击进入项目名称设置对话框,在Problem name框中输入本项目名称“Upset”,进入DEFORM-3D前处理界面。

3.2设置模拟控制初始参数单击Input/Simulation controls菜单或单击按钮进入模拟控制对话框,在对话框左侧的栏中选取Main窗口,如图2所示。

设定模拟分析标题为“Upset”,操作名为“Upset”,Units单位制为“SI”,分析模式为变形“Deformation”,单击OK按钮,完成模拟控制的初始设置。

图2模拟控制初始设置3.3创建对象3.3.1坯料的定义单击对象设置区的按钮,进入Workpiece对象一般信息设置窗口,。

在Object name后面的框中输入“Billet”,单击其后的按钮,将对象名称改为“Billet”。

在Object type(对象类型)中选择Plastic(塑性)。

单击对象设置区的按钮,进行对象几何模型的设置,单击按钮,进入几何造型单元。

DEFORM基本操作指南

DEFORM基本操作指南

,更加直观地了解变形过程和结果。
数据提取、分析和报告生成
在DEFORM软件中,可以通 过选择“分析”菜单下的不 同选项,提取模拟结果中的 各种数据,如位移、应力、
应变、温度等。
提取的数据可以以图表形式 展示,方便进行数据分析和
比较。
可以将提取的数据和图表导 出为报告文件,如Word、 PDF等格式,供后续分析和交 流使用。
解决方法
检查安装目录是否正确,并确保已将DEFORM添加到 系统路径中。
使用过程中遇到的常见问题及解决方法
问题1
DEFORM启动失败或崩溃
01
解决方法
02 检查是否有最新的更新或补丁
可用,并尝试重新安装或修复 安装。

问题2
03 在使用特定功能时出现问题
解决方法
04 查阅DEFORM的官方文档或
用户手册,了解该功能的使用 方法和限制。
快捷键
支持多种快捷键组合,如Ctrl+C(复制)、Ctrl+V(粘贴)、Ctrl+S(保存)等,提高操作效率。
03
前处理操作指南
导入几何模型
支持的几何模型格式
DEFORM支持多种CAD软件输出 的几何模型格式,如IGES、STEP 、STL等。
导入步骤
在DEFORM前处理界面中,选择 “文件”->“导入”->选择对应 的几何模型格式进行导入。
网格划分与边界条件设置
网格类型
DEFORM支持多种网格类型,如四面体网 格、六面体网格等,用户可以根据模型特点 和计算精度要求进行选择。
网格划分
对几何模型进行网格划分,可以通过设置网格大小 、密度等参数来控制网格质量和计算精度。
边界条件

Deform2D切削应用

Deform2D切削应用
图1.Deform-2D主界面
2.新建cutting文件
3.选择存储位置
4.输入文件名称
5.前处理界面
6.定义切削参数(速度、切削深度、进给率)
Байду номын сангаас
7.定义初始环境温度、刀具与工件的接触
8.定义tool初始温度
9.定义刀具形状参数
可设定的参数 1.刀具前角 B 2.刀具前端半径 C 3.刀具后角 R
24.部分模拟结果(切削前角和切屑曲率)
10.定义刀具涂层
11.划分刀具网格
12.设定刀具的温度和热交换系数
13.定义刀具材料
14.设定工件参数
15.定义工件形状
16.划分工件网格及定义参数
17.定义工件材料
18.定义切削
19.定义磨损系数
20.定义步数
21.生成数据
22.前处理完成后进入模拟阶段
23.模拟过程观察

DEFORM-2D使用说明断裂准则

DEFORM-2D使用说明断裂准则

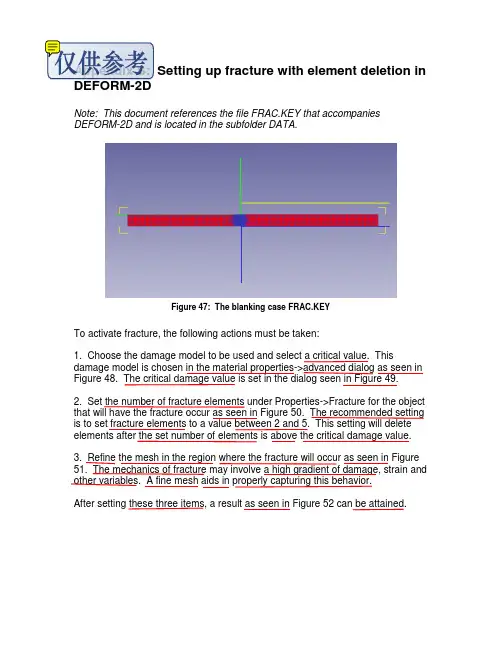

Note: This document references the file FRAC.KEY that accompanies DEFORM-2D and is located in the subfolder DATA.Figure 47: The blanking case FRAC.KEYTo activate fracture, the following actions must be taken:1. Choose the damage model to be used and select a critical value. This damage model is chosen in the material properties->advanced dialog as seen in Figure 48. The critical damage value is set in the dialog seen in Figure 49.2. Set the number of fracture elements under Properties->Fracture for the object that will have the fracture occur as seen in Figure 50. The recommended setting is to set fracture elements to a value between 2 and 5. This setting will delete elements after the set number of elements is above the critical damage value.3. Refine the mesh in the region where the fracture will occur as seen in Figure 51. The mechanics of fracture may involve a high gradient of damage, strain and other variables. A fine mesh aids in properly capturing this behavior.After setting these three items, a result as seen in Figure 52 can be attained.Figure 49: Setting the critical damage valueFigure 51: The mesh in the fracture region needs to be made fine to capture themechanics properly。
