4路智能型温度报警器一、产品特点4路智能型温度报请器（型号WDZ4）在检测到任何一路温度超过上限报警值、低于下限报警值、超出上限与下限设定的区间报警值时，当电网断电时，微电脑主机都会立即鸣笛拨号报警，可循环拨打10组报警电话号码，并播放10秒报警录音，通知有关人员，适用于通讯基站、计算机房、生产车间、仓库等场所。
本产品由4只温度传感器、温度巡检仪、微电脑主机、电源适配器、2只遥控器组成。
二、技术性能1、报警方式：在监测到任何一路温度超过上限, 报警值、低于下限报警值、超出上限与下限设定的区间报警值时，当电网断电时，微电脑主机都会立即鸣笛拨号报警，可循环拨打10组报警电话号码，并播放10秒报警录音。
2、温度传感器PT100铂电阻，探头手柄式。
3、温度巡检仪：①、监测温度：-100℃~+400℃。
②、测量精度：±0.5℃ F.S ±1个字4、微电脑主机：①、在电网断电或温度超标时鸣笛拨号报警，报警音量≤110分贝。
②、可预置10组报警电话号码③、可录制10秒报警语音内容④、按接警电话上的“#”号键可远程遥控主机停止报警，返回布防状态。
⑤、电话线没连接好或被人剪断时会鸣笛报警。
⑥、内置电池，市电断电时亦能拨号报警。
⑦、电网断电或电话线断线后，已存的电话号码和录音不丢失。
5、遥控器：可遥控布防、撤防、紧急报警，遥控距离≤50米。
6、遥控方式：315MHz 6万组编码，产品之间互不干扰。
7、工作电压：温度巡检仪AC220V，微电脑主机DC9V（可外接220V电源适配器），遥控器DC12V8、工作环境：0℃~50℃，相对湿度≤85%RH。
9、体积：温度传感器探头Ф7×50mm，手柄Ф20×50mm，引线长约1米，巡检仪160×125×80mm，微电脑主机155×125×40mm。
三、使用方法：1、安装方法：①、把各路温度传感器靠近被监测的物体，将第1路温度传感器的绿（+），绿（+），红（-）色引线分别固定到温度巡检仪的1、2、3号接线端子上、第2、3、4路温度传感器的连接方法参照以上方法进行②、将温度巡检仪的18、20号接线端子用导线短路连接。
台渝智能温度报警器使用说明
台渝智能温度报警器使用说明台渝智能温度报警器是一款可以实时监测温度的智能设备，可广泛应用于各种需要精确温度掌控的场所，如医疗机构、实验室、餐饮业等。
一、产品特点：1. 高精度测温：该报警器内置高灵敏度温度传感器，可以实时测量室内的温度，误差小于0.5℃。
2. 多种报警模式：当室内温度超出设定阈值时，报警器会以声光闪烁、短信、电话等多种方式提醒用户，保证室内环境温度的稳定性。
3. 多重安全保障：该报警器具有断电记忆恢复、网络断开自动重连、密码保护等多重安全保障措施，确保设备稳定运行，信息安全可靠。
4. 互联网远程监控：用户可以通过手机APP、电脑等终端实现远程监控，随时随地了解设备运行状态及温度变化情况。
二、使用步骤：1. 将温度报警器插入电源，并接通设备内置联网模块。
2. 下载并安装手机APP或电脑端监控软件。
3. 打开软件，连接设备，进行基础设定，例如设定温度阈值、报警模式等。
4. 系统通过联网设备向用户发送温度变化信息，用户可通过软件随时了解室内温度变化情况。
5. 当温度超出设定阈值时，报警器会通过声光闪烁、短信、电话等多种方式提醒用户。
三、使用注意事项：1. 请保持设备正常通电和联网状态，避免断电或网络断开导致传感器数据丢失。
2. 定期检查设备联网状态和温度传感器工作情况，确保设备正常运行。
3. 如遇重大温度变化情况，请及时采取相应措施，保证室内环境的稳定性。
总之，台渝智能温度报警器是一款非常有用且实用的智能设备，使用简单方便，具备高精度测温和多种报警模式等诸多特点，突出了在保证室内环境稳定性方面的优势。
欢迎广大用户选购使用。
温感报警器工作原理
温感报警器工作原理
温感报警器一般是基于热红外技术的。
其工作原理基本可分为以下几个步骤：
1. 接收红外辐射：温感报警器内部装有一个红外传感器，可以接收到物体所发出的红外辐射。
2. 探测温度变化：当有物体靠近或经过温感报警器时，物体的温度会引起周围环境中的热量变化。
温感报警器会探测到这种温度变化。
3. 做出判断：温感报警器内部的电路会对接收到的红外辐射进行分析和处理，判断是否达到报警条件。
一般来说，当环境温度变化超过预设的阈值时，报警器会做出报警判断。
4. 发出警报信号：如果温感报警器判断达到了报警条件，它会通过内置的音响或其他报警装置发出警报信号，吸引注意力并提醒相关人员。
需要注意的是，温感报警器的性能和精度受到很多因素的影响，如传感器的质量、环境条件等。
为了提高准确性和可靠性，温感报警器通常会配备其他辅助检测设备，如光电感烟报警器等，以提高整体的安全性能。
设计温度报警器实训报告
#### 一、实训背景随着社会的发展，温度监测与控制技术在各个领域得到了广泛应用。
为了提高实训教学的效果，本实训旨在通过设计一款基于单片机的温度报警器，使学生掌握温度传感器的工作原理、单片机的编程及应用，提高学生的实践操作能力和创新意识。
#### 二、实训目的1. 熟悉温度传感器的原理与应用。
2. 掌握51单片机的编程方法及接口技术。
3. 学会使用数码管、蜂鸣器等外围设备。
4. 培养学生的团队协作能力和创新意识。
#### 三、实训内容本实训设计一款基于51单片机的温度报警器，实现以下功能：1. 实时测量环境温度。
2. 数码管显示当前温度值。
3. 可设置温度上下限报警值。
4. 当温度超过上下限报警值时，蜂鸣器发出警报。
#### 四、实训步骤1. 硬件选型与搭建（1）选择51单片机作为主控芯片，型号为AT89C51。
（2）选择DS18B20温度传感器，用于测量环境温度。
（3）选用数码管（如LCD1602）用于显示温度值。
（4）选用蜂鸣器作为报警输出。
（5）连接电源模块，为整个系统供电。
2. 软件设计（1）编写程序，实现温度读取、显示、报警等功能。
（2）设置温度上下限报警值，可通过按键调整。
（3）编写中断程序，实现温度超限报警。
3. 系统调试与测试（1）将程序烧录到单片机中。
（2）连接所有硬件，进行系统调试。
（3）检查温度读取、显示、报警等功能是否正常。
4. 系统优化与改进（1）优化程序，提高系统稳定性。
（2）改进报警方式，如增加语音提示、短信报警等。
（3）考虑增加温度曲线显示、历史数据记录等功能。
#### 五、实训结果与分析1. 系统功能实现通过实训，成功设计并实现了一款基于51单片机的温度报警器。
系统能够实时测量环境温度，并在数码管上显示。
当温度超过设定的上下限报警值时，蜂鸣器发出警报。
2. 技术难点及解决方法（1）温度读取精度：DS18B20温度传感器的测量精度较高，通过编程读取其输出数据，即可获得较为精确的温度值。
火灾警报器种类
火灾警报器种类火灾警报器是一种重要的安全设备，能够在火灾发生时及时发出警报，提醒人们逃生和采取措施。
随着科技的不断进步，火灾警报器的种类也逐渐增多，本文将介绍几种常见的火灾警报器。
1. 烟雾报警器烟雾报警器是最常见的一种火灾警报器类型。
它可以通过感应烟雾来发出警报。
当烟雾浓度超过设定阈值时，烟雾报警器会发出高频警报声，提醒人们有火灾发生。
烟雾报警器分为离子式和光电式两种类型。
离子式烟雾报警器通过检测空气中的离子浓度变化来感应烟雾，而光电式烟雾报警器则利用光电效应来检测烟雾颗粒。
2. 温度报警器温度报警器是另一种广泛使用的火灾警报器。
它可以通过感应环境温度的变化来发出警报。
当环境温度升高到一定程度时，温度报警器便会发出警报声。
温度报警器通常使用在易燃环境或者易起火的地方，比如厨房、电力设备室等。
3. 手动火灾报警器手动火灾报警器需要人工触发才能发出警报。
一般情况下，手动火灾报警器安装在建筑物的紧急出口或者易被人员发现的位置。
当人们发现火灾时，可以通过手动火灾报警器来快速通知周围的人们，并启动灭火系统。
4. 气体报警器气体报警器主要用于检测可燃气体或有毒气体的泄漏。
它可以通过感应气体浓度的变化来发出警报。
当检测到可燃气体或有毒气体超过设定的安全范围时，气体报警器会发出警报声，为人们提供逃生的时间窗口。
5. 火光报警器火光报警器能够通过感应光线变化来发出警报。
当检测到突然出现的明亮光源或明火时，火光报警器会发出警报声。
火光报警器通常使用在需要监测火焰的地方，比如电力设备室、仓库等。
总结：火灾警报器种类繁多，每一种都有其特定的功能和应用场景。
烟雾报警器用于感应烟雾，温度报警器用于感应温度升高，手动火灾报警器由人工启动，气体报警器用于检测气体泄漏，火光报警器用于感应明火。
在购买火灾警报器时，需要根据具体需求选择适合的类型，并确保正常的安装和维护，以保证其高效运行，提供有效的火灾预警和保护。

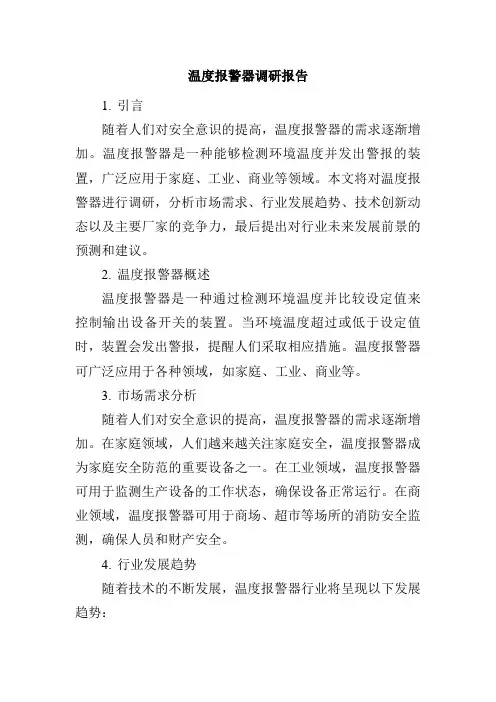

温度报警器调研报告
温度报警器调研报告1. 引言随着人们对安全意识的提高，温度报警器的需求逐渐增加。
温度报警器是一种能够检测环境温度并发出警报的装置，广泛应用于家庭、工业、商业等领域。
本文将对温度报警器进行调研，分析市场需求、行业发展趋势、技术创新动态以及主要厂家的竞争力，最后提出对行业未来发展前景的预测和建议。
2. 温度报警器概述温度报警器是一种通过检测环境温度并比较设定值来控制输出设备开关的装置。
当环境温度超过或低于设定值时，装置会发出警报，提醒人们采取相应措施。
温度报警器可广泛应用于各种领域，如家庭、工业、商业等。
3. 市场需求分析随着人们对安全意识的提高，温度报警器的需求逐渐增加。
在家庭领域，人们越来越关注家庭安全，温度报警器成为家庭安全防范的重要设备之一。
在工业领域，温度报警器可用于监测生产设备的工作状态，确保设备正常运行。
在商业领域，温度报警器可用于商场、超市等场所的消防安全监测，确保人员和财产安全。
4. 行业发展趋势随着技术的不断发展，温度报警器行业将呈现以下发展趋势：（1）智能化：温度报警器将越来越智能化，能够实现更加精准的检测和更加灵活的控制。
（2）多样化：温度报警器的种类和用途将更加多样化，满足不同领域和不同场景的需求。
（3）网络化：温度报警器将实现网络化连接，可以通过互联网进行远程监控和控制。
5. 技术创新动态随着科技的不断发展，温度报警器技术也在不断创新。
目前，一些新的技术和工艺已经被应用于温度报警器的设计和制造中，如微处理器技术、无线通信技术、云计算技术等。
这些新技术的应用将使温度报警器更加精准、可靠、智能化。
6. 主要厂家竞争力分析目前，市场上主要的温度报警器厂家包括霍尼韦尔、西门子、艾默生、研祥等。
这些厂家的产品在市场上具有一定的竞争力和优势，其主要竞争力体现在产品质量、性能、价格、品牌影响力等方面。
此外，这些厂家在研发、生产、销售等方面也具有较强的实力和经验，能够满足不同客户的需求。
温度报警器国内外研究报告
温度报警器国内外研究报告简介温度报警器是一种可以监测环境温度并在温度超出设定范围时发出警报的设备。
随着科技的不断发展，温度报警器在国内外范围内得到了广泛的研究与应用。
本文将重点介绍温度报警器在国内外的研究进展以及相关应用领域。
近年国内温度报警器研究进展传感器技术的发展近年来，国内学者对温度报警器的研究主要集中在传感器技术的发展方面。
传感器是温度报警器的核心组件，直接影响到报警器的准确性和灵敏度。
一些国内研究机构致力于开发新型的温度传感器，以提高温度报警器的性能。
例如，北京科技大学的研究团队开发了一种基于纳米材料的温度传感器，利用纳米材料的热导特性实现高精度的温度检测和报警功能。
此外，还有一些国内学者在传感器信号处理算法方面进行研究。
他们通过改进信号处理算法，提高了传感器的抗干扰能力和响应速度，从而提高了温度报警器的准确性和实用性。
应用领域的拓展除了传感器技术的研究，近年来国内的温度报警器研究还在不断拓展应用领域。
一方面，温度报警器在家庭安防领域得到了广泛应用。
国内一些安防公司推出了带有温度报警功能的智能家居系统，可通过手机APP实时监测室内温度，并在温度超出设定范围时发出警报，提醒用户注意火灾等安全风险。
另一方面，温度报警器在医疗领域也得到了应用。
一些国内医院使用温度报警器来监测病房内的温度，确保患者的舒适度和安全性。
此外，温度报警器还可以在实验室中用于监测实验物品的温度，保证实验的精确性和可靠性。
国外温度报警器研究进展无线传输技术的应用在国外，温度报警器的研究主要集中在无线传输技术方面。
无线传输技术可以实现温度报警器与监控中心之间的远程通讯，提高温度报警器的灵活性和应用范围。
一些国外公司和研究机构在无线传输技术方面进行了大量的研究与开发。
他们开发了基于Wi-Fi、蓝牙和LoRa等无线技术的温度报警器，可以实时监测温度并将数据传输到云服务器或监控中心。
这种无线传输技术为温度报警器的远程监控提供了便利，使其在工业自动化、冷链物流等领域得到了广泛应用。
智能温度报警控制器分析
智能温度报警控制器分析
1.温度传感器：智能温度报警控制器采用高精度的温度传感器，能够准确地感知环境温度。
传感器通常采用数字输出，能够与控制模块进行通信，实时传输温度数据。
2.报警模块：智能温度报警控制器配备了报警模块，当温度超出设定范围时，报警模块会发出声、光等报警信号，提醒用户注意环境温度的变化。
3.控制模块：控制模块是智能温度报警控制器的核心部件，它根据预设的温度范围，实时监测温度传感器的输出，并根据设定的报警规则进行判断。
当温度超出设定范围时，控制模块会触发报警模块，发出相应的报警信号。
4.多功能设置：智能温度报警控制器通常具有丰富的设置功能，可以根据用户的需求进行多种参数设定。
用户可以设置温度范围、报警方式、报警延时等，以适应不同的工作环境。
5.远程监控：一些智能温度报警控制器还具有远程监控功能，用户可以通过手机、电脑等设备远程查看温度数据，并实时了解环境情况。
这种功能对于需要长时间离开的场合非常实用，可以随时监测温度变化，并及时采取相应的措施。
智能温度报警控制器的应用范围非常广泛。
首先，它可以用于家庭、办公室等生活场所，及时发现并解决温度过高或过低的问题，提供一个舒适的环境。
其次，它还可以应用于医疗设备、仓储设备等领域，确保敏感设备的正常工作环境。
此外，智能温度报警控制器还可以用于工业生产、农业温室等领域，监测和控制环境温度，保障生产质量和农作物生长。
总结起来，智能温度报警控制器是一种具有高精度、多功能的控制设备，可以实时监测环境温度，并在超出设定范围时触发报警，提醒用户采取相应的措施。
它的应用范围非常广泛，可以应用于各个领域，为用户提供一个舒适、安全的工作和生活环境。
温度计报警器实训报告
一、实训目的本次实训旨在通过设计和制作温度计报警器，掌握以下技能和知识：1. 熟悉温度传感器的工作原理和特性；2. 掌握单片机编程及外围电路设计方法；3. 学会使用常用电子元件，如电阻、电容、二极管、三极管等；4. 培养实际动手能力和团队合作精神。
二、实训内容本次实训主要内容包括：1. 温度传感器的选择与连接；2. 单片机最小系统搭建；3. 温度采集与处理；4. 报警电路设计；5. 温度计报警器组装与调试。
三、实训步骤1. 温度传感器的选择与连接本次实训选用DS18B20数字温度传感器，具有高精度、高可靠性等特点。
将DS18B20传感器连接到单片机的数据线上，确保连接可靠。
2. 单片机最小系统搭建以STC89C52单片机为核心，搭建最小系统。
连接电源、晶振、复位电路等，确保单片机正常运行。
3. 温度采集与处理编写程序，读取DS18B20传感器的温度数据，并进行处理。
将温度值显示在数码管上，并实时更新。
4. 报警电路设计设计报警电路，当温度超过设定值时，触发报警。
本次实训采用蜂鸣器作为报警器，当温度超过设定值时，蜂鸣器发出警报声。
5. 温度计报警器组装与调试将温度传感器、单片机、报警电路等模块组装在一起，进行整体调试。
检查各个模块之间的连接是否正确，确保报警器能够正常工作。
四、实训结果经过本次实训，成功制作了一款温度计报警器。
该报警器能够实时监测温度，并在温度超过设定值时发出警报。
具体结果如下：1. 温度传感器正常工作，能够准确采集温度数据；2. 单片机程序运行稳定，能够实时显示温度值；3. 报警电路设计合理，能够在温度超过设定值时触发报警。
五、实训总结通过本次实训，我们掌握了以下技能和知识：1. 熟悉了温度传感器的工作原理和特性；2. 掌握了单片机编程及外围电路设计方法；3. 学会了使用常用电子元件，如电阻、电容、二极管、三极管等；4. 培养了实际动手能力和团队合作精神。
同时，我们也发现了一些问题，如：1. 温度采集精度受环境因素影响较大；2. 报警电路的响应速度有待提高。
温度报警器原理
温度报警器原理
温度报警器：
（一）原理
1、温度报警器原理是通过测量温度变化来发现危险的温度趋势并及时警报的技术；
2、温度报警器通常是由温度传感器、控制电路和警报装置组成；
3、温度报警器的工作原理是当测量的温度达到或超过设定的告警阈值时，就会通过发出声音、显示或者其他的方式给出警报；
4、温度报警器的工作原理分为单路控制和双路控制两种，单路控制是测量温度只超过设定值时，会触发报警，一旦温度正常，报警器也会收回；双路控制是温度低于设定值时也会发出警报，这样可以让用户知道危险在哪里并尽快采取措施，提供双重安全保障。
（二）温度报警器的应用
1、温度报警器广泛应用于医药行业、机械设备行业、电池行业、原材料行业等；
2、温度报警器可以应用于仓库冷藏、热处理、固体表面温度检测；
3、温度报警器可以帮助企业更好地监控温度波动并记录和上报数据，从而及时发现危险趋势并采取有效的对策；
4、此外，温度报警器还可以应用于生命科学领域，如实验室、医疗仪器操作室等场所，及时监测温度变化，避免意外发生。
基于51单片机的温度报警器设计
基于51单片机的温度报警器设计引言：温度报警器是一种用来检测环境温度并在温度超过设定阈值时发出警报的装置。
本文将基于51单片机设计一个简单的温度报警器，以帮助读者了解如何利用单片机进行温度监测和报警。
一、硬件设计硬件设计包括传感器选择、电路连接以及报警装置的设计。
1.传感器选择温度传感器的选择非常重要，它决定了监测温度的准确性和稳定性。
常见的温度传感器有热敏电阻（如NTC热敏电阻）、热电偶以及数字温度传感器（如DS18B20）。
在本设计中，我们选择使用DS18B20数字温度传感器，因为它具有高精度和数字输出的优点。
2.电路连接将DS18B20与51单片机连接，可以采用一根三线总线（VCC、GND、DATA）的方式。
具体连接方式如下：-将DS18B20的VCC引脚连接到单片机的VCC引脚（一般为5V）；-将DS18B20的GND引脚连接到单片机的GND引脚；-将DS18B20的DATA引脚连接到单片机的任意IO引脚。
3.报警装置设计报警装置可以选择发出声音警报或者显示警报信息。
在本设计中，我们选择使用蜂鸣器发出声音警报。
将蜂鸣器的一个引脚连接到单片机的任意IO引脚，另一个引脚连接到单片机的GND引脚。
二、软件设计软件设计包括温度读取、温度比较和报警控制的实现。
1.温度读取通过51单片机的IO引脚和DS18B20进行通信，读取DS18B20传感器返回的温度数据。
读取温度数据的具体步骤可以参考DS18B20的通信协议和单片机的编程手册。
2.温度比较和报警控制将读取到的温度数据和设定的阈值进行比较，如果温度超过阈值，则触发报警控制。
可以通过控制蜂鸣器的IO引脚输出高电平或低电平来控制蜂鸣器是否发出声音警报。
三、工作原理整个温度报警器的工作原理如下：1.首先，单片机将发出启动信号，要求DS18B20开始温度转换。
2.单片机等待一段时间，等待DS18B20完成温度转换。
3.单片机向DS18B20发送读取信号，并接收DS18B20返回的温度数据。
温度报警器所需要的电路元件
温度报警器所需要的电路元件
温度报警器是一个常见的电子设备，可以检测温度，并在温度超过设定值时发出警报。
它通常由许多电子元件组成。
下面是一些温度报警器所需要的电路元件和它们的作用。
1. 温度传感器
温度传感器是温度报警器中最重要的元件之一，它用于检测环境的温度。
市面上比较
常见的温度传感器有热电偶、热敏电阻和温度传感器。
不同的传感器有不同的特点和适用
范围。
例如，热电偶可以测量非常高的温度，而热敏电阻则适用于测量低温。
2. 运放
运放是温度报警器中常用的集成电路元件。
它可以放大传感器输出的信号，并将其转
换为电压信号。
运放可以用来调节传感器的增益，从而获得更好的测量结果。
3. 锁相放大器
锁相放大器可以将传感器的输出信号转换为数字信号，以便计算机或控制器进行分析。
它可以提高测量的精度，减少由于传感器噪声引起的误差。
4. 微处理器
微处理器是一个小型电脑芯片，可以对锁相放大器输出的信号进行处理和分析。
它可
以设置报警阈值，并在温度超过报警阈值时触发报警器。
5. 电源
电源是温度报警器的一个必要元件。
它可以为各个元件提供所需的电压和电流，并保
持整个电路的稳定性和可靠性。
通常使用电池或交流电源。
6. 喇叭
喇叭是温度报警器的输出元件。
当温度超过报警阈值时，微处理器会触发喇叭发出警
报声。
温度报警器使用说明书
温度报警器使用说明书一、产品概述温度报警器是一款用于监测温度并发出警报的智能设备。
其主要功能是提醒用户当前环境温度是否超过预设阈值，以确保使用场所的安全性和舒适度。
本使用说明书将详细介绍温度报警器的操作方法和注意事项，请您仔细阅读并遵循操作规范。
二、使用方法1. 准备工作在开始使用温度报警器之前，请确保已经购买了合适的温度报警器型号，并且牢记以下几点：- 温度报警器需要安装电池或接入电源供电，因此请准备好符合产品要求的电池或电源适配器。
- 在安装电池或接入电源之前，请先将温度报警器放置于待监测的环境中，以便进行预热和环境适应。
2. 开机与设置- 将电池正确安装或将电源适配器插入报警器的电源插孔，确保电源连接稳定。
- 按下报警器上的电源开关，待显示屏亮起后，按照屏幕上的提示进行基础设置，比如选择语言、单位和日期时间等。
- 设置温度阈值。
在报警器主菜单中，找到温度设置选项，按照屏幕提示设置所需的温度报警阈值。
一般来说，用户可以根据自身需求设置高温和低温的警报值。
3. 监测与报警- 温度报警器将实时监测环境温度，以数字或者图形的形式显示在屏幕上。
- 当温度超过或低于设定的温度阈值时，报警器将发出声音警报，并在屏幕上显示警告信息。
- 在警报发出时，用户可以选择暂停警报（比如按下报警器上的静音按钮）或取消警报（按下报警器上的解除按钮）。
三、注意事项1. 电池使用与更换- 若使用电池供电，请使用符合产品要求的电池，切勿使用不符合要求的电池避免安全事故的发生。
- 当电池电量不足时，报警器会显示电池电量低的提示信息，请及时更换电池。
- 更换电池时，请先关闭报警器电源开关，避免电源短路或其他意外情况。
2. 温度报警器的安装与放置- 温度报警器通常需要放置于待监测温度的区域内，建议避免阳光直射、雨水淋湿等极端环境。
- 确保温度报警器与周围物体保持一定的距离，以确保温度检测的准确性和灵敏度。
3. 清洁与维护- 温度报警器的外壳和显示屏可以用干净柔软的布擦拭，切勿使用有腐蚀性或溶解性的清洁剂来擦拭。
温度报警器设计报告-V1
温度报警器设计报告-V1温度报警器设计报告主要分为以下几个部分：一、需求分析温度报警器的主要功能是监测环境温度并在达到一定阈值时发出报警信号。
它可以用于家庭、办公室、工厂等场所，保证人们的生活和工作环境的安全。
在需求分析阶段中，我们需要确定以下几个方面的要求：测量范围、精度、报警方式和响应速度。
通过对市场需求的调查和分析，我们决定设计一款测量范围为-10℃~60℃，精度为±1℃的温度报警器，报警方式为声光报警，响应速度小于2秒。
二、硬件设计硬件设计是温度报警器开发的核心。
我们采用了LM35温度传感器，主控芯片为STC89C52，驱动蜂鸣器和LED灯的模块使用了ULN2003板。
电路部分分为三个模块，分别是信号采集、信号处理和报警输出。
信号采集模块中，LM35将温度转换为电压信号；信号处理模块中，STC89C52进行AD转换并根据阈值发出信号控制蜂鸣器和LED灯。
焊接完成后，将整个电路进行测试和调试，确保电路的稳定性和可靠性。
三、软件设计软件设计是实现温度报警器功能的必要条件。
我们采用Keil C51嵌入式开发环境，结合STC89C52单片机，编写了相应的程序。
主要包括AD 转换、阈值判断音响和灯光控制等功能。
程序编写完成后，通过下载到单片机内存并开机测试，确保软件的稳定性和可靠性。
四、测试与维护测试与维护是产品开发的最后一个环节。
在测试中，我们测试了测量范围、精度、报警方式和响应速度等方面，确保产品的实用性和可靠性。
在维护方面，我们需定期检查设备的工作状态，检查电路和软件是否有损坏或错误，及时修理和更换。
综上所述，本文介绍了温度报警器的设计报告。
通过对需求分析、硬件设计、软件设计、测试与维护等方面的介绍，我们可以看出，设计温度报警器需要考虑多个方面的要求，综合运用硬件和软件知识完成相应的开发，以达到对客户需求的满足。
温度报警器的工作原理
温度报警器的工作原理
温度报警器是一种用来监测温度并在温度超过设定值时发出警报的设备。
它的工作原理如下：
1. 传感器：温度报警器内部装有一个温度传感器，通常是热敏电阻或热电偶。
该传感器能够感知周围环境的温度变化。
2. 温度检测：传感器通过与环境接触，将周围的温度转化为电信号。
随着温度的变化，传感器输出的电信号也会相应变化。
3. 运算电路：温度报警器内部还包含一个运算电路，它的作用是将传感器输出的电信号进行处理、转换和比较。
运算电路通常由运算放大器、比较器等组成。
4. 温度设置：用户可以根据具体需求，在报警器上设置一个温度阈值。
当环境温度超过设定的温度阈值时，报警器开始发出警报。
5. 报警信号：当运算电路检测到传感器输出的温度信号超过设定的温度阈值时，比较器会输出一个逻辑信号，触发报警器的报警机制。
6. 警报机制：报警器通常会发出可听见的声音警报，以及可见的光闪警报，以便提醒用户。
总的来说，温度报警器的工作原理是通过温度传感器感知周围环境的温度变化，运算电路对传感器输出的温度信号进行处理
和比较，当温度超过设定的温度阈值时，触发报警器的报警机制。
这种工作原理可以帮助人们及时发现和处理温度异常情况，保障设备和环境的安全。
温度报警器实训报告总结
一、引言随着科技的飞速发展，温度控制技术在工业、农业、医疗、家居等多个领域都发挥着至关重要的作用。
温度报警器作为一种重要的监测设备，能够实时检测环境温度，并在温度超出设定范围时发出警报，从而确保生产安全、设备正常运行以及生活环境的舒适。
本次实训旨在通过设计、制作和调试温度报警器，加深对单片机原理、传感器应用以及电路设计等方面的理解，提高动手实践能力。
二、实训目的与任务1. 实训目的：- 熟悉单片机的基本原理和编程方法。
- 掌握温度传感器的应用及数据采集方法。
- 学习电路设计、调试和测试方法。
- 培养团队协作和创新能力。
2. 实训任务：- 设计并制作基于单片机的温度报警器。
- 实现温度的实时监测和显示。
- 设置温度上下限报警功能。
- 对报警器进行调试和测试。
三、实训过程1. 硬件设计：- 选择合适的单片机作为核心控制单元，如AT89C51。
- 选用DS18B20温度传感器进行温度检测。
- 设计报警电路，包括蜂鸣器、继电器等。
- 设计显示电路，如数码管或LCD显示屏。
2. 软件设计：- 使用C语言编写程序，实现温度的采集、处理和显示。
- 编写报警程序，实现温度超出设定范围时的报警功能。
- 设计用户界面，方便用户设置温度上下限。
3. 调试与测试：- 连接电路，进行硬件调试。
- 编译程序，烧录到单片机中。
- 进行软件调试，确保温度采集、显示和报警功能正常。
- 对报警器进行测试，验证其性能和可靠性。
四、实训结果与分析1. 温度采集与显示：- 通过DS18B20温度传感器，实现了对环境温度的实时采集。
- 数码管或LCD显示屏能够清晰显示当前温度值。
2. 温度上下限报警：- 设置温度上下限，当温度超出设定范围时，蜂鸣器发出警报。
- 报警器响应速度快，能够及时发出警报，确保生产安全。
3. 用户界面：- 用户可以通过按键设置温度上下限，方便快捷。
- 界面设计简洁明了，易于操作。
五、实训体会与收获1. 提高动手实践能力：- 通过实训，掌握了单片机、传感器和电路设计等方面的基本技能，提高了动手实践能力。
温度自动报警器工作原理
温度自动报警器工作原理
温度自动报警器是一种用于监测温度变化并在超过设定阈值时发出警报的设备。
它的工作原理如下：
1. 传感器：温度自动报警器通常配备了一个温度传感器，可以实时地感知环境温度。
常用的温度传感器包括热敏电阻、热电偶和半导体温度传感器等。
2. 阈值设置：在设备中设定一个阈值温度，当环境温度超过该阈值时，报警器会触发警报。
阈值可以根据具体应用的需求和环境条件进行调整。
3. 温度检测：传感器会不断地测量环境温度，并将检测到的温度值传输到报警器的控制系统中。
4. 判断和比较：控制系统会将传感器检测到的温度值与预设的阈值进行比较。
如果环境温度超过了设定的阈值，控制系统会触发报警信号。
5. 警报触发：一旦控制系统判断到环境温度超过设定的阈值，报警器会立即发出警报信号。
这可以通过声音警报、光闪烁、发送警报信息到手机等方式来实现。
6. 停止警报：当环境温度恢复到正常范围内时，报警器会停止警报。
有些报警器还会自动记录超温事件，以供后续分析和追溯。
总结起来，温度自动报警器通过温度传感器实时检测环境温度，当温度超过预设的阈值时，触发报警器发出警报，以提醒用户及时采取措施应对高温情况，保护设备和人员安全。
温度报警实验报告范文
一、实验目的1. 理解温度报警器的基本工作原理和组成结构。
2. 掌握温度传感器的使用方法及数据采集技术。
3. 学会温度报警电路的设计与调试。
4. 提高动手实践能力和分析问题、解决问题的能力。
二、实验原理温度报警器是一种用于检测环境温度并发出报警信号的电子设备。
其基本原理是利用温度传感器采集环境温度数据，通过信号处理和比较判断，当温度超过预设阈值时，触发报警装置发出报警信号。
实验中使用的温度传感器为热敏电阻，其电阻值随温度变化而变化。
当温度升高时，热敏电阻的电阻值减小；反之，温度降低时，电阻值增大。
通过测量热敏电阻的电阻值，可以间接得到环境温度。
三、实验器材1. 温度报警器实验装置一套2. 热敏电阻传感器一个3. 信号放大电路模块一个4. 模数转换模块一个5. 主控电路模块一个6. 数码管显示器一个7. 蜂鸣器一个8. 电源模块一个9. 连接导线若干四、实验步骤1. 搭建实验电路：根据实验要求，将热敏电阻传感器、信号放大电路模块、模数转换模块、主控电路模块、数码管显示器、蜂鸣器和电源模块按照电路图连接。
2. 热敏电阻传感器调试：将热敏电阻传感器置于室温环境中，观察数码管显示的温度值是否稳定。
如不稳定，可适当调整电路参数，确保温度值准确。
3. 主控电路调试：设置报警阈值，当温度超过阈值时，蜂鸣器发出报警信号。
通过调整阈值，观察蜂鸣器是否正常报警。
4. 实验验证：将实验装置放置于不同温度环境中，观察报警器是否能够准确检测并发出报警信号。
五、实验结果与分析1. 实验结果：在实验过程中，当温度超过预设阈值时，报警器能够准确检测并发出报警信号。
2. 结果分析：（1）热敏电阻传感器性能稳定，能够准确采集环境温度数据。
（2）信号放大电路和模数转换模块能够将热敏电阻传感器的模拟信号转换为数字信号，为后续处理提供数据支持。
（3）主控电路能够实时监测温度数据，并在温度超过预设阈值时触发报警信号。
六、实验总结本次实验成功搭建了一个温度报警器，实现了对环境温度的检测和报警功能。
温度报警器实习报告
实习报告：温度报警器设计与实现一、实习目的本次实习的主要目的是学习和掌握单片机在温度报警器中的应用，培养动手能力和实际问题解决能力。
通过本次实习，要求能熟练使用单片机开发工具，如仿真器、编程器等；了解并掌握温度传感器的原理及应用；学习并应用串口通信技术。
二、实习内容1. 温度报警器总体设计本次实习设计的温度报警器主要由单片机、温度传感器、比较电路、报警电路和串口通信电路组成。
其中，单片机作为核心控制器，负责数据采集、处理和报警控制；温度传感器用于实时检测环境温度；比较电路用于判断温度是否超过设定值；报警电路则在温度超过设定值时发出警报；串口通信电路用于将报警信息传输至电脑，以便实时监控。
2. 硬件设计（1）单片机选型：本设计选用51系列单片机，具备较强的数据处理能力和可编程性。
（2）温度传感器选型：本设计选用DS18B20作为温度传感器，具有数字输出、精度高、抗干扰能力强等特点。
（3）比较电路：采用LM339运放比较器实现温度阈值的设定和判断。
（4）报警电路：采用蜂鸣器作为报警器，当温度超过设定值时发出警报。
（5）串口通信电路：采用MAX232芯片实现单片机与电脑的串口通信。
3. 软件设计本设计采用C语言编写程序，主要实现以下功能：（1）初始化单片机和硬件设备；（2）实时采集DS18B20传输的温度数据；（3）对采集到的温度数据进行处理和判断；（4）当温度超过设定值时，启动报警电路并传输报警信息至电脑；（5）通过串口通信电路接收电脑发送的设置命令，调整报警温度阈值。
三、实习过程1. 硬件调试：首先，对各个硬件模块进行焊接，确保电路连接正确。
然后，利用仿真器对程序进行下载和调试，确保单片机与各个硬件模块的正常通信。
2. 软件调试：在硬件调试完成后，对软件程序进行调试。
通过不断修改和优化程序代码，确保温度报警器在各种环境下都能稳定运行。
3. 系统测试：将温度报警器应用于实际环境，测试其在不同温度条件下的报警性能和稳定性。
温度报警器说明
焊接好后，请先装上单片机，然后装上ds18b20
（ds18b20有字的一面朝向晶振，不要插反），插上usb 电源，即可显示当前环境温度。
如果没有插ds18b20数码管显示---℃，插上ds18b20会显示当前温度。
1)正常状态下，按下右1键，显示上限报警温度，再按
显示下限的报警温度，再按返回正常状态显示当前环境温度。
2)正常状态下，按下中间键，按第1下时，调整上限报
警温度，调整时，上限温度闪烁显示，此时按下左键为调整值减，右键为调整值加；按第2下时，调整下限报警温度值；按第2下时，返回正常状态显示当前环境温度。
3)超出上限或下限报警温度时，蜂鸣器滴滴声响15秒
钟，同时继电器动作，发光二极管为继电器工作指示灯，继电器吸合时，指示灯亮。
断开时，灯灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 绪论温度是一个十分重要的物理量，对它的测量与控制又十分重要的意义。
随着现代工农业技术的发展及人们对生活环境要求的提高，让人们也迫切需要检测与控制温度。
温度报警器广泛应用于工农业生产以及日常生活中：环境温度检测，机房温度监测及报警，蔬菜大棚、花窖、鱼塘水温监测，工厂用的烘箱、电炉，汽车低温报警（提示司机路面结冰），实验室，冷库、仓库温度监测及报警等等，其研究具有一定的学术价值和广泛的市场前景。
1.1 温度报警器概述现代社会是信息化的社会，随着安全化程度的日益提高，机房作为现代化的枢纽，其安全工作已成为重中之重，机房内一旦发生故障，将导致整个系统的瘫痪，造成巨大的损失和社会影响。
造成高温火灾有：电气线路短路、过载、接触电阻过大等引发高温或火灾；静电产生高温或火灾；雷电等强电侵入导致高温或火灾；最主要是机房内电脑、空调等用电设备长时间通电工作，导致设备老化，空调发生故障，而不能降温；因此机房内所属的电子产品发热快，在短时间内机房温度升高超出设备正常温度，导致系统瘫痪或产生火灾，这时超温报警系统就发挥应有的功能。
1.2 温度报警器技术状况现代信息技术的三大基础是信息采集(即传感器技术) 、信息传输(通信技术)和信息处理(计算机技术)。
传感器属于信息技术的前沿尖端产品，尤其是温度传感器被广泛用于工农业生产、科学研究和生活等领域，数量高居各种传感器之首。
因此传感器在此温度报警器的制作中起了重要的作用。
(1) 传统的分立式温度传感器(含敏感元件) ；主要是能够进行非电量和电量之间转换。
(2) 模拟集成温度传感器/控制器。
(3) 智能温度传感器。
目前，国际上新型温度传感器正从模拟式向数字式、由集成化向智能化、网络化的方向发展。
2 设计方案及思路2.1整体电路构思本次温度报警电路的设计我们用压电陶瓷蜂鸣器作为报警电路的电声元件，通过电压的变化来模拟温度的高低，以0℃为0mv，温度每上升1℃，递增2mv；由于变化的电压值较小，所以我们采用放大电路对其进行放大100倍，然后通过后级比较电路对电压进行比较，当温度在10℃至30℃范围内（允许误差±1℃）即电压在20mv至60mv时报警器不发声响，当温度超过这个范围时，即当接收到的输入电压（前级放大器的输出）小于2V（10℃时放大器输出为2v）或者大于6v 时（30℃时放大器输出为6v），输出高电平以驱动后级的发生报警电路报警器发出声响，并根据不同音调区分温度的高低，即当温度高与30℃时，报警器发出两种频率交换的“嘀—嘟”声响；当温度低于10℃时，报警器发出单频率声响。
电路所需直流电源由5v和12v的直流电压提供。
2.2设计方案电路框图如下：根据整体构思，所设计电路分为四个模块：直流电源、信号放大电路，比较电路和报警电路。
其中直流电源由变压器、整流桥、滤波电路、稳压器组成。
其中放大器的设计，既可以采用三极管放大，也可以采用集成运放放大，考虑到电路检测的方便，采用集成运放设计放大电路。
对于比较器的选择还是比较定向的，因为书上学过的比较器，例如单限比较器、滞回比较器等，都不能实现我们要控制一段连续区域的要求，所以我们就选择了窗口比较器，可以模拟实现高温低温。
蜂鸣器有单双频之分，亦有两种设计方法：三级管构建单双频电路或555构建单双频电路，为使电路简单易检测，决定采用555构建单双频电路。
3 单元电路设计3.1直流电源电路设计直流稳压5v，12v电源的设计，输入交流电220v（峰值312v）50Hz。
稳定直流电源设计的一般思路是让输入电压交流电220v（峰值312v）50Hz先通过电压变压器（降压到合适的数值，如16v），，再通过整流网络（将正弦波电压转换为直流脉动电压（直交流成分均有）），然后经过滤波网络（减小电压的脉动），最后经过稳压网络（使输出直流电压基本不受电网电压波动和负载电阻的影响）。
采用整流桥实现整流的目的，以2200uF的大电解电容作为滤波电路，采用固定式三端集成稳压器7805、7812来稳定输出电压。
如图所示：（幅值311v）50Hz交流电经变压器220:16输出两组独立的16v交流电，经整流桥、大电容滤波后分别经过集成稳压块7812与7805作用得到+12v、+5v 的直流输出电压。
稳压电源组成如图1所示：图3.1 直流电源系统方框图电源变压器：将电网提供的220v交流电压转换为各种电路设备所需的交流电压。
TR1 TRAN-2P2SBR1BRIDGEC13300uFC20.33uVI1VO3GND2U27805C30.33uVI1VO3GND2U17812U1(VO)V=12.0296C40.01uU1(VI)V=49.7303TR1(S1)V=25.0176图3.2 Proteus 模拟直流电源电路图3.2放大和比较电路的设计3.2.1放大器电路图3.3 放大器电路图此电路是同相比例运算电路，电路引入了电压串联负反馈。
该电路的放大倍数为：U RR U RV 1230)1(+=R 1处加一个+12v 的直流电压（即7812的输出端），通过滑动电位器R V 1来改变放大器的输入电压U RV 1。
根据实验设计要求（当温度在10℃至30℃范围内（允许误差±1℃）时报警器不发声响，当温度超过这个范围时，报警器发出声响。
以0℃为0mv ，温度每上升1℃，递增2mv ）即低于20mv 报警（単频），20mv-60mv 不报警，高于60mv 报警（双频）。
URV 1经过LM 324放大100倍后，就变为0~1.9v 报警（単频），2v~6v 不报警，6.1v~10v 报警（双频）。
再经过窗口比较器… 注意事项：R 1与RV 1要取合适的值，R V 1应尽量小点，以提高电路的灵敏度。
3.2.2 窗口比较器电路图3.4 窗口比较器电路图由LM324中的两个运放组成1个窗口比较器，以12v为电源电压，通过调节电位器RV2、RV3来确定窗口比较器的两个基准电压，使分别为2v、6v，调节好后使其稳定不再变化。
放大器的输出电压U0与两个基准电压进行比较，若U0小于2v，则B运放输出为高电平，输出端接一个保护电阻经过D15v稳压管使输出电压稳定在5v；若U0在2v与6v之间，则运放B与C输出都为低电平，即电压为0；若U0大于6v，则运放C输出为高电平，输出端接一个保护电阻经过D15v稳压管使输出电压稳定在5v。
注意事项：稳压管D1、D2的作用是稳定窗口比较器的输出电压，但前提是窗口比较器的输出电压必须大于稳压管D1、D2的稳压值。
运放输出端所加保护电阻不应过大否则稳压管将起不到稳压作用。
3.3 温度报警电路根据任务与要求，要有两种不同的报警声音，因此我们设计两种报警电路，单频报警电路和双频报警电路。
=T 0()••+=+C R R T T 610921ln 11V V V V T CC T cc +---+ln 1100610V V T T C R -+--••高音振荡频率:Tf 01=当U5输出为高电平是U6振荡电路的振荡周期为：=T '0()••+=+C R R T T 6109'2'1ln 22V V V V T E T E +---+ln 2200610V V T T C R -+--••低音振荡频率:Tf '01=根据参数计算公式可得，双频的高低音持续时间以及高低音频率只与和555外部连接的电容C 和电阻有关，因此我们可一通过改变555外部电路的电容和电阻的大小来控制多谐振荡电路的振荡周期从而控制蜂鸣器发出声音的高低和频率。
U6的4端接D 2端稳压输出电压，当D2为高电平（温度高于30℃即放大电路输出电压大于6v ）时，此多谐振荡器工作，蜂鸣器发出“嘀—嘟”的双频声音报警。
4 电路仿真分析4.1仿真步骤（1）根据自己所画好的电路图，在PROTEUS元器件库选择相应的元器件。
（2）用导线将元器件按图连接好。
（3）将元器件相应参数设置好。
（4）进行电路仿真，根据仿真修改相应的参数。
4.2电路仿真通过用Ptotues软件进行仿真，将各个模块连接好后进行仿真。
图4.1 总电路图4.2.1 仿真结果：图4.2 温度低于10℃时发出单频报警输出波形图4.3 温度高于30℃时发出双频报警输出波形5 总结和体会时间过得真快，课程设计就要交了，在这2周的时间里，我学到了很多，也让我体会到了学习的重要性，如果没有认真学习，很多事情是不能做出来的。
电子技术综合课程设计是基于数模电的课程设计，是学习电子技术的一个重要环节。
本次课程设计棋的流程大体为：课程设计动员大会、指导老师分配小组课设任务、各小组进行审题分析并设计电路。
本次课程设计加深了我们对所学理论知识的理解，并能将其熟练应用，做到理论与实际相结合。
设计的过程中遇到过挫折和困难，当我们发现电路连接完却不能正常运行时大家都很沮丧，但我们又立刻振作起来，与别组同学进行了探讨。
课程设计时很累，但生活就是这样，汗水预示着结果也见证着收获。
劳动是人类生存生活永恒不变的话题。
同时我认为我们的工作是一个团队的方式进行的，团队需要个人，个人也离不开团队，必须发扬团结协作的精神。
某个人的离群都可能导致整项工作的失败。
实习中只有一个人知道原理是远远不够的，必须让每个人都知道，否则一个人的错误，就有可能导致整个工作失败。
团结协作是我们实习成功的一项非常重要的保证。
而这次实习也正好锻炼我们这一点，这也是非常宝贵的。
在设计的过程中我们用了自己的理论知识去分析和计算电路图，虽然将所学的知识运用到现实当中去了，但是我们从这次课设中总结的结论是，理论永远是理论知识，而实际往往和理论的有些偏差，因为我们不可能把实际当中的任何情况都能考虑进去，只有通过不断地去调试，理论与实际结合才能把系统顺利完成。
通过这次课程设计过程，我觉得不能什么事都说成是理所应当是这样。
要通过实践区证明，不然就会浪费很多的时间。
我们对电路有了更深层次的认识，掌握了如何运用书本的知识去做一个较简单的系统，最终，通过大家努力把温度检测报警系统设计出来了。
参考文献[1] 胡宴如，耿苏燕.模拟电子技术基础.2004.7（2010重印），北京高等教育社.[2] 张克农，宁改娣.数字电子技术基础.第二版，北京高等教育出版社.[3] 郭照南，电子技术与EDA技术课程设计，中南大学出版社.致谢这次课程设计总算顺利完成了，在设计中遇到很多编程问题，在老师的辛勤指导下，终于冲破层层阻扰，使问题迎刃而解。
同时在余老师的身上，我们也学到了很多很多，他那严谨的学术态度让我很是肃然。
在此我向余老师表示十分的感谢。
同时也得感谢对我给予个帮助的所有同学和各位指导老师，在此再次表示衷心的感谢！附录附录A.元器件清单附录B.总体电路图。
