机械工程制图答案 N4表示机件的图样画法
机械制图习题集题解及答案
前言总目录
总目录
前言退出本习题解答与清华大学许纪旻等主编的《机械制图习题集
（第四版）》配套使用，覆盖了习题集内容的95%以上，与刘朝儒、吴志军、高政一、许纪旻等主编的《机械制图（第五版）》主教
材配合紧密。
本习题解答形式如下：
☐一题一图，解答部分采用蓝色，以区别于原题，
“题”“解”醒目
☐答案以图为主，适当配以文字说明
☐典型例题动画演示详细解题过程
☐一般习题直接给出习题答案
☐与“立体”相关的大部分习题给出了三维实体模型
本习题答案可作为教师授课、学生完成作业、自学或课外复
习提供方便实用的电子化教学辅助资源。
习题答案总目录
前言总目录
一、点、直线、平面的投影
二、立体的视图
三、轴测图
四、表示机件的图样画法
五、尺寸标注基础
六、零件的技术要求
七、标准结构及标准零、组件
八、零件图
九、装配图
主页退出。

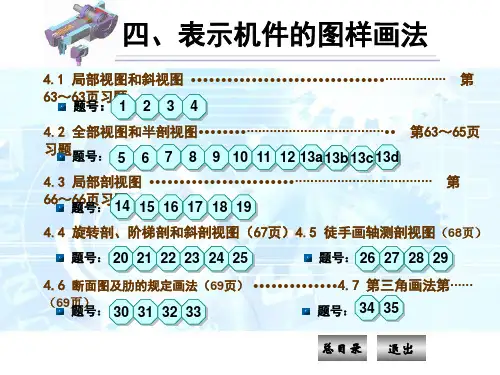

《机械制图习题集》(第四版)N4表示机件的图样画法答案
四、表示机件的图样画法 4.4 旋转剖、阶梯剖和斜剖视图
*24.作A-A斜剖的全剖视图，并作B-B全剖视图。
上一题 下一题 章目录 总目录 退出
四、表示机件的图样画法 4.4 旋转剖、阶梯剖和斜剖视图
*25.作左视图，在其上取A-A复合剖。
上一题 下一题 章目录 总目录 退出
四、表示机件的图样画法 4.5 徒手画轴测剖视图
上一题 下一题 章目录 总目录 退出
四、表示机件的图样画法 4.4 旋转剖、阶梯剖和斜剖视图
22.作主视图，在其上取A-A阶梯剖。
上一题 下一题 章目录 总目录 退出
四、表示机件的图样画法 4.4 旋转剖、阶梯剖和斜剖视图
23.作俯视图取适当的阶梯剖，将A-A未剖到的孔表示出来。
上一题 下一题 章目录 总目录 退出
14.改正剖视图中所画波浪线的错误。
上一题 下一题 章目录 总目录 退出
四、表示机件的图样画法 4.3 局部剖视图
15.在主、俯视图上取适当的局部剖视。
上一题 下一题 章目录 总目录 退出
四、表示机件的图样画法 4.3 局部剖视图
16.在主、左视图上取适当的局部剖视。
上一题 下一题 章目录 总目录 退出
32.作A-A移出断面。
上一题 下一题 章目录 总目录 退出
四、表示机件的图样画法 4.6 断面图及肋的规定画法
33.将主视图改为全剖视图，将俯视图改为A-A半剖视图（画在右边细线图上）。
上一题 下一题 章目录 总目录 退出
四、表示机件的图样画法 4.7 第三角画法
34.作顶视图。
上一题 下一题 章目录 总目录 退出
四、表示机件的图样画法 4.3 局部剖视图
17.在主、左视图上取适当的局部剖视，并在俯视图位置画A-A全剖视图。
机械制图第6章 机件的图样画法
A
A
A
A
5.复合剖切平面剖切（复合剖）
当机件的内部结构分布较复杂，采用相交剖切平面或平行剖切平 面不能表达清楚时，可采用组合的剖切平面剖开机件,即相交剖切平 面与平行剖切平面的组合称为复合剖。
A
A
A
AA
A-A
例13：采用适当的剖切方法，画模板的全剖视图。
作图：
➢ 确 画剖定视剖切图位，并置标，注用三 个剖切面剖开机件。
不应穿 过孔洞
不应超 出轮廓
不作为图 线延长线
正确
例2：用视图表达压紧杆。
分析
连接板
圆筒 凸台
耳板
用三视图表达机件上倾斜结构的圆在俯、左视图 中成了椭圆，不但作图繁琐且表达不够清晰。
例2：用视图表达压紧杆。
局部视图表 达凸台形状
表达压紧杆的主 要结构特征
斜视图表达 耳板的实形
局部视图表达圆筒、连接板、 凸台的宽度信息，以及凸台小 孔与圆筒的贯通情况
例8：已知机件的视图，将主视图和俯视图改画为局部剖视图。
分析：为了表达中间圆柱 孔作的图结：构在，主主、视俯图视通图过上前 后确对定称剖面切作位局置部，剖画切出，波保 留浪右线上，角并凸擦缘去的波外浪形线；内 的图为线了表达右上方凸缘 中圆柱孔的结构及沉孔的 深将度主，、俯俯视视图图上中过其凸余缘的上 圆虚柱线孔改的画水为平粗轴实线线作。局局部 剖部，剖保视留的左截边断大面圆区柱域及内沉 孔画的剖投面影线。。
注意：当图形中的主要轮廓线与水平方向成45o时，该图形 的剖面线应画成与水平方向成30o或60o的平行线。
二、剖视图的画法
例4：将主视图画成剖视图。
虚线
不画
➢时➢ 可想确面看在象定等到剖哪剖？面部切应区分面把域移的断内走位面画了置及上？，剖剖剖剖切面面切面符区平后号域面方。的应的形通可状过见？孔轮哪的廓些轴线部线用分,粗机投实件射线的画对称 出。

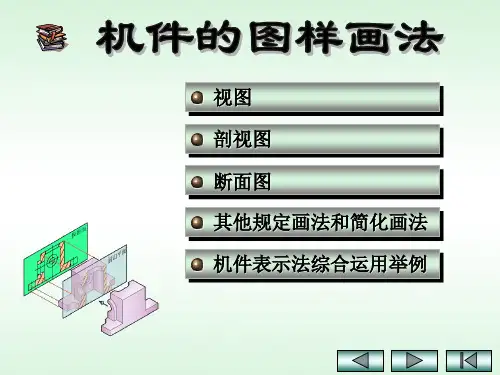

机件图样画法
基本视图 向视图 局部视图 斜视图
基本视图
将机件放在由六个基本投影面构成的投 影体系中，分别向六个基本投影面投射， 得到六个基本视图：
主视图、俯视图、左视图、右视图、 仰视图、后视图。
六个基本视图的形成
六个基本视图的“三等”规律
（1）各视图画在同一张图纸内，按此图示的位置 配置时，不需标注视图名称。
移出断面图、重合断面图
其他规定画法和简化画法
局部放大图 简化画法 第三角画法
结束
26-1
26-2
26-3
26-4
26-5
26-6
27-1
27-2
27-3
27-4
27-5
27-6
28-1
28-2
28-3
28-4
28-5
28-6
29-1
29-2
29-3
29-4
（5）圆柱形法兰上均匀分布的孔的画法
剖视图中再作局部剖视图
较长机件的断裂画法
当较长的机件沿长度方向的形状一致或按一定 规律变化时，可断开后缩短表示。
第三角画法 第三角画法视图的形成
第三角画法与第一角画法的对比 第一、三角画法
第一角画法六个基本视图
第三角画法六个基本视图
机件表示法综合运用举例
（3）用单一剖切柱面（其轴线垂直于基本投影 面）剖切。
2．几个平行的剖切平面
用几个平行的剖切平面剖切机件。
剖切示意
不完整要素
在剖视图中，一般不应 出现不完整的孔、槽等要 素。
剖出不完整要素
当两个要素在图形上 具有公共对称线或轴线时， 可各画一半。
剖视图标注
粗短画
〖机械〗制图-表示机件的图样画法
9.1 视图 9.2 剖视图 9.3 断面图 9.4 局部放大及简化画法
9.1 视图
视图：就是根据有关标准规定，用正投影 法所绘制出机件的图形。视图通常有基本 视图、向视图、局部视图和斜视图。
1. 基本视图和向视图 2. 局部视图 3. 斜视图 4. 第三角画法简介
9.1.1 基本视图和向视图
下
长
高
俯视 左 长右
长对正
• 度量对应关系 ：仍遵守“三等” 高平齐
• 方位对应关系：
宽相等
除后视图外，靠近主视图的一边是机件的后面,远离主 视图的 一边是机件的前面。
9.1.2 局 部 视 图
局部视图是将机件的某一部分向基本投影面投 射所得的视图
适用范围：当机件的大部结构已表达清楚，只有一些局
图的配置形式配置。
局部视图-示例
当局当部局视部图视按图基按本向视视图图配 配置置时时，，可则省必略须标标注注。。
对称符号
Hale Waihona Puke 9.1.3 斜视图问题：当机件的表面与基本投影面成倾斜位置时，
其投影不反映实形。 解决方法：
➢ 增设一个与倾斜
A
表面平行的辅助
V
投影面。
➢ 将倾斜部分向辅
助投影面投射。
斜视图是机件向不 平行于基本投影面的平 面投射所得的视图。
编辑本段检验事项
检验标准
铣床
主要有：GB6477.9-86《金属切削机床 术语铣 床》， ZBJ54017-89及JB/T 5599-91《升降 台铣床 参数及 系列型 谱》， GB3933-83《 升降 台铣床精度》，JB/T2800-92《升降台 铣床技 术条件 》，Z BJ54014-88《 数控立 式升降 台铣床 精度》 ，ZBJ54015-90《数 控立式 升降 台铣床技术条件》，JB3696-84《摇臂 铣床精 度》， JB/T3697-96《摇臂 铣床技 术条件 》，JB/T2873- 91、JB/T5600 -91《 万能工 具铣 床参数及系列型谱》，JB/T2874-94《 万能工 具铣床 精度》 ，JB/T 2875-92《万 能工具 铣床技 术条件 》，JB/Z135-79《床 身铣床 参数 及系列型谱》，GB3932-83《床身铣 床精度 》，ZBJ 54010- 88《数 控床身 铣床精 度》， JB/T3027-93《龙门 铣床参 数》，J B/T3028-93 《龙门铣床精度》，JB/T3029-93《龙 门铣床 技术条 件》， JB3311-83，J B/Z195-83《 平面铣 床参数 及系列 型谱》 ，JB3312-83《 平面 铣床精度》，JB/T3313-94《平面铣床 技术条 件》， ZBJ54013-88《刻模 铣床参 数》，J B/GQ1059-85《立体 仿形铣 床参数 》， JB/GQ1060-85《立体仿形铣床精度》 ，JB/GQ1061- 85《立 体仿型 铣床技 术条件 》，Z BJ54007-88《 立式立 体仿形 铣床精 度》， JB/T7414-94《立式立体仿形铣床技术 条件》 等。检 验项目 相关标 准检验 项目与 其他金 属切削 机床大 体相同 ，专用 标准包 括精度 和性 能，大体可概括为：安装刀具的孔（ 或心轴 ）的精 度，刀 架、滑 枕(或摇 臂)工 作台的 精度， 安装刀 具与工 作台的 相互位 置精度 ，对 规定工件的加工精度等。检验还须参 照JB2670-82《 金属切 削机床 检验通 则》， 出口产 品不得 低于一 等品。 编辑本段操作规程
机件的表达方法机械制图工程制图
6－7 阶梯剖视图、复合剖视图
1.作A－A班级
学号
3.作A－A 复合剖视图。
4.将零件的左视图改为复合剖视图。
6-8斜剖视图和旋转剖视图 姓名
班级
学号
1.作A－A 斜剖视图。
2.将主视图画成A－A剖视图，并作B－B斜剖视图。
6-9 剖视图
1.将主视图画成全剖视图，并补画半剖的左视图。
6－2 剖视图的概念和全剖视图
1.补全视图中所缺的线条。
2.补全视图中所缺的线条。
3.补全视图中所缺的线条。
4.将零件的主视图改为全剖视图。
5.将零件的主视图改为全剖视图。
6.将零件的主视图改为全剖视图。 2005.03
6-3 全剖视图和半剖视图
1.将主视图画成半剖视图。
36
2.将主视图、俯视图画成半剖视图。
42
2.将 主 视 图 画 成 半 剖 视 图 ， 并 补 画 全 剖 的 左 视 图 。
3.将主视图画成半剖视图，并补画全剖左视图。
4.将主视图画成A－A半剖视图，并补画全剖左视图。
6-10 断面图
姓名
班级
学号
43
1.在相交剖切平面迹线的延长线上作移出断面。
2.画出指定的断面图。
3.选择正确的A-A断面图（在正确的图形上方画“ ”）。 3.画出指定的断面图(键槽深4mm)。 A
3.将主视图画成半剖视图。
4.将主视图画成半剖视图，并补画出全剖左视图。
6－4 全剖视图和半剖视图
1.已知半剖主视图和俯视图，作B－B全剖左视图。
2005.03
姓名
班级
2.已知主视图和俯视图，将左视图画成全剖视图。
学号
3.已知俯视图和左视图，将主视图画成全剖视图。
机械制图习题集答案(高教四版)——装配图
装配图的作用和内容装配图中的尺寸零件序号及明细栏装配结构的合理性装配图的画法看装配图及拆画零件图的方法装配图中的视图装配图：表达机器或部件的图样。
装配图表达机器的工作原理、零件间装配关系、零件主要结构形状以及装配、检验、安装时所需尺寸数据、技术要求。
球阀拆装演示装配图的内容1.一组图形表达机器工作原理、零件间装配关系、零件主要结构。
2.几类尺寸性能、装配、总体、安装等尺寸。
3.技术要求装配、检验、使用等方面的要求。
4.标题栏、零件序号和明细栏装配图中的视图除已讨论的机件各种表示法，还有一些表达机器的特殊表示法。
视图、剖视、断面规定画法特殊表示法•各种视图、剖视、断面等表示方法，都适用于装配图。
•为表达零件间的装配关系，剖切平面必须包含装配干线。
滑动轴承装配图装配图的规定画法同一零件的剖面线方向和间隔应一致；相邻零件的剖面线应区分（改变方向或间隔）。
简化画法和特殊画法1.沿结合面剖切画法与拆卸画法。
例1、例22.装配图中的螺栓、螺钉连接等相同的零件组或零件，可只详细画一处，其余只需表示其装配位置。
例13.对实心杆件和标准件(如螺栓)，当剖切平面通过其轴线或对称面剖切时，只画这些零件外形。
例1、例24.可单独画出某一零件的视图，但需注出该零件的视图名称，指明投影方向，注上相同的字母。
例15.简化画法工艺结构（圆角、倒角、退刀槽等）可不画。
6、当剖切平面通过的部件为标准产品或部件以由其他图样表示清楚时，可按不剖绘制。
例如油杯7.假想画法相邻零、部件或极限位置用双点画线画出。
例1、例28.展开画法空间结构展开在平面上。
例1转子油泵滑动轴承装配图中的尺寸标注和技术要求装配图中的尺寸标注装配图中的技术要求装配图中的尺寸标注1．性能尺寸（规格尺寸）：是设计和用户选用产品的主要依据。
2.外形尺寸：总长、总宽、总高3.装配尺寸：配合尺寸、连接尺寸、相对位置尺寸。
4.安装尺寸：将机器安装在基础上或部件装配在机器上所使用的尺寸。
机械制图习题答案课件
为了清晰表达装配关系，可将某些零件拆 开绘制，以便更好地展示装配关系。
装配图的尺寸标注与技术要求
尺寸标注
标注必要的尺寸，包括装配尺寸、
配合尺寸和安装尺寸等，以说明
部件的装配和安装要求。
01
公差与配合
02 根据零件间的配合要求，标注适 当的公差与配合代号，以说明零 件间的配合关系。
技术要求
编写简要文字说明部件的性能、
标注尺寸
根据需要标注装配尺寸、配合尺寸和安装尺寸等。
编写技术要求
根据部件的使用要求和装配工艺，编写相应的技术要求。
装配图的表达方法
全剖视图
用于表达部件内部结构和装配关系，通过 剖面线展示内部零件。
局部剖视图
仅对部分区域进行剖切，用于表达局部结 构和装配关系。
半剖视图
在装配图中，当左右对称时，可采用半剖 视图来同时表达内部和外部结构。
总结词
轴类零件是机械中常见的零件类型，其绘制方法包括确定视图、绘制中心线、标注尺寸 等步骤。
详细描述
在绘制轴类零件时，首先要确定主视图和其他视图的位置，并绘制出零件的中心线。接 着，根据轴的结构特点，逐步绘制出各个部分，包括轮毂、轴身、轴承座等。在绘制过 程中，要特别注意轴上的键槽、螺纹等细节特征。最后，根据需要标注尺寸、公差等参
03
装配图绘制
装配图的绘制流程
分析部件
首先对部件进行结构分析，了解其组成和功 能，为绘制装配图做准备。
选择视图
根据部件的特点选择主视图和其他必要的视图， 确保能完整、清晰地表达部件的结构。
绘制装配干线
以粗实线绘制装配干线，表示部件的主要装配关 系。
绘制零件
在装配干线上合理安排各零件的位置，并绘制出零 件的轮廓。
第六章机件的图样画法
其投影不反映实形。 解决方法：
★ 增设一个与倾斜
A
表面平行的辅助投影
V
面。
★ 将倾斜部分向辅 助投影面投射。
2019/9/29
斜视图是物体向不 平行于基本投影面的平 面投射所得的视图。
10
斜视图的画法
A
A
A
画斜视图的注意事项： 斜视图通常按向视图的配置形式配置。
斜视图只要求表达倾斜部分的局部形状。
2019/9/29
2
一、基本视图及其配置
国标规定，对于比较复杂的机件可以采用六个投影 面表达其形状，这六个投影面称为基本投影面。
六个投影面构成一正六面体，将物体放置当中投影 后便可得到六个基本视图。
2019/9/29
（点击视图演示动画）
3
1.六个视图的位置关系
各基本视图名称如图示。 六个基本视图如按下图位置摆放可不标注视图名称。为 方便布图，也可自由配置视图的位置但需作标注，标注方 法如图示。
三、重合断面图 剖切后将断面图重叠在视图上的断面图称为重合断面图。
重合断面图多用于表达机件上形状较为简单的断面。
重合断面图画法： 重合断面图的轮廓线用细实线绘制，且不得影响视图中
的轮廓线。 对称的重合断面图可省略标注，如不对称应作出标注。
2019/9/29
45
6.4 其他表达方法
6.4.1 局部放大图 1. 基本概念
在机械工程中，还常常需要表达零件某处的断，讲解两种断面图 的画法。
一、断面图的概念
用剖切平面假想将机件某处切断， 仅画出该剖切面与机件接触部分的 图形，即断面图。
断面图常用于表达型材及机 件某处的断面形状。
注意断面图与剖视图的区别
按断面图的摆放位置不同，断面图分为移出断面图和重合
表示机件的图样画法
剖视图。
通常用剖面符号来区分各种材料的。
2、常用材料的剖面符号
二、剖切面的画法
三、剖视图的种类
剖视图可分为全剖视图、半剖视图和局部
剖视图三种。
1、全剖视图
用与外形简单内形需表达的对称机件或外 形简单的不对称机件。
2、半剖视图
主要用于内、外形都需表达的具有对称平 面的机件
3、局部剖视图
心线的两端画出与其垂直的平行细实线。
பைடு நூலகம்、斜视图
这种将不平行于基本投影面的平行投射所得的视 图称为斜视图。
第二节 剖视图与断面图
一、剖视图的基本知识
1、剖视图的形成
假象用一个剖切平面A，通过机件的前后对称平 面将机件剖开，移去观察者和剖切平面之间的部 分，而将其余部分向投影面投影所得的图形称为
第二章
尺寸标注基础
图样上标注尺寸的基本要求：
（1）正确——尺寸标注要符合国家标准的规定。 （2）完全——尺寸必须标写齐全，不泄露，不重复。 （3）清晰——尺寸的局部要整齐清晰，便于阅读、查找。 （4）合理——所标注尺寸既能保证设计要求，又使加工、 装配、测量方便。
第一节 尺寸标注的三要素与基本规定
三、局部视图
1、定义
局部视图是将物体的某一部分向基本投影面投影
所得的视图。
2、采用基本视图应注意的问题： （1）可按基本视图配置也可按向视图形式标出； （2）断裂处用波浪线或双折线表示； （3）当局部视图是为了节省绘图时间和图幅,将 对称机件的视图只画一半或四分之一时,应在对称中
第一章
表示机件的图样画法
第一节
视图
根据有关标准和规定，用正投影法所绘制出
物体的图形称为视图。通常有基本视图、向 视图、局部视图和斜视图。
工程制图第四章表示机件图样画法
(2)当剖切面剖切机件的非回转体结构，出现断面区域分离 情况时，这些结构应按剖视绘制。
错
工程制图第四章表示机件图样画法
§4.4 简化画法和其他规定画法 一、局部放大图 二、简化画法和其他规定画法
工程制图第四章表示机件图样画法
一、局部放大图
将零件的部分结构，用大于原图形所采用的比例放大画出的图形称为局部 放大图。
A—A
A—A
பைடு நூலகம்
或
A
A
工程制图第四章表示机件图样画法
(2)移出断面图应尽量配置在剖切平面迹线（表示剖切面位 置的细点画线，也称为剖切线）的延长线上。
A B
A
B
工程制图第四章表示机件图样画法
(3)配置在剖切符号延长线上的不对称移出断面，由于剖切 位置已很明确，可省略字母。
工程制图第四章表示机件图样画法
100
工程制图第四章表示机件图样画法
(7)用两相交剖切平面作断面图，两个断面图要断开，剖切平 面一定要垂直于零件的边界。
工程制图第四章表示机件图样画法
(二）重合断面
1. 重合断面的画法
画在视图内的断面图称为重合断面图。重合断面图的边界线用细实线表示。这
样细实线能与原视图中的投影有明显区别。原视图仍应完整绘制，即断面图
一、局部放大图的的画法和配置
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无 关 ；局部放大图应尽量配置在被放大部位的附近。
画局部放大图要注意两点：
1. 局部放大图的比例是指放大图与机件的对应要素之间的线性尺寸比，与被放 大部位的原图所采用的比例无关；
2. 局部放大图采用剖视图和断面图时，其图形按比例放大，断面区域中的剖面 线的间距必须仍与原图保持一致。
机件图样的画法
A－A
B
B
B－B
合用范围：
内、外形都 需要体现，而形 状又对称或基本 对称时。
A
A
用半剖视表达形状基本对称旳机件
注：不对称部分一定另有图形体现清楚。
3.局部剖
A－ABB来自用剖切平面局部 地剖开物体所得旳剖 视图。
B－B
A
A
3.局部剖
A－A
B
B
B－B A
用剖切平面局部 地剖开物体所得旳剖 视图。
4. 画剖视图旳注意事项
① 剖切平面旳选择：经过机件旳对称面或轴线且
平行或垂直于投影面。
② 剖切是一种假想，其他视图仍应完整画出，并
可取剖视。
③ 剖切面后方旳可见部分要全部画出。
A－A
B－B
C－C
A
A
B
BC
C
④ 在剖视图上已经体现清楚旳构造,在其他视图上 此部分构造旳投影为虚线时,其虚线省略不画。
A
A
30°
A－A
二、剖视旳种类及合用条件
1.全剖视 用剖切面完全地剖开物体所得旳剖视图。
A－A
合用范围：
外形较简
朴，内形较复
杂，而图形又
不对称时。 A
A
⒉ 半剖视
A—A
不能 体现 外形
A
A
存在什么问题？
处理方法：
已体现清楚旳 内形虚线不画
A—A
半剖视 以对称线
为界，二分之 一画视图，二 分之一画剖视。
当视图中旳轮 廓线与断面图旳图 线重叠时，视图中 旳轮廓线仍应连续 画出。
⑵ 标注措施 ① 配置在剖切线上旳不对称旳重叠断面 图，可省略字母。
② 对称旳重叠断面图，可不标注。
机械制图习题集题解及答案
•前言•总目录
总目录
前言退出
本习题解答与清华大学许纪旻等主编的《机械制图习题集
（第四版）》配套使用，覆盖了习题集内容的95%以上，与刘朝儒、吴志军、高政一、许纪旻等主编的《机械制图（第五版）》主教
材配合紧密。
本习题解答形式如下：
☐一题一图，解答部分采用蓝色，以区别于原题，“题”“解”
醒目
☐答案以图为主，适当配以文字说明
☐典型例题动画演示详细解题过程
☐一般习题直接给出习题答案
☐与“立体”相关的大部分习题给出了三维实体模型
本习题答案可作为教师授课、学生完成作业、自学或课外复
习提供方便实用的电子化教学辅助资源。
•前言•总目录
习题答案总目录
一、点、直线、平面的投影
二、立体的视图
三、轴测图
四、表示机件的图样画法
五、尺寸标注基础
六、零件的技术要求
七、标准结构及标准零、组件
八、零件图
九、装配图
•主页退出。
机件图样画法
为表示截断面的真实形状，剖切平面一般应垂 直于机件的轮廓线。 当几个相交的剖切平面剖切机件时，其断面图 中间应断开。
动画
断面图是仅画出被切断截面的形状，但当剖切
平面通过回转面形成的孔或凹坑的轴线时，这些结 构应按剖视画出。
某些结构按剖视画
当剖切平面通过非圆孔会导致出现完全分离的 两个剖面区域时，这些结构应按剖视画出。
视图
视图
机件向多面投影体系的各投影面做正投影所得的图形。 视图主要用于表达机件外部结构形状。 基本视图、向视图、局部视图和斜视图。
视图分为
基本视图
向视图
局部视图
斜视图
基本视图
将机件放在由六个基本投影面构成的投 影体系中，分别向六个基本投影面投射， 得到六个基本视图： 主视图、俯视图、左视图、右视图、 仰视图、后视图。
重合断面图
在视图（或剖视图）之内画出的断面图。 在截面形状简单、且不影响图形清晰的情况下采用。 重合断面图的轮廓线用细实线画出。
动画
重合断面图的轮廓线用细实线画出。
当原图形中的轮廓线与重合断面图的图形重叠时，原视图 中的轮廓线仍需完整地画出。
重合断面图的标注
对称的重合断面不必标注。
不对称的重合断面在不致引起误解时，可省略标注。
粗短画 在剖切平面的起、迄和转折处画出粗短画 箭头 表示投射方向 剖视图名称“×—×” 在图形上方、水平注写 字母“×” 相同的字母注在剖切平面的起、迄和转折处, 水平注写。
3．几个相交的剖切面
用几个相交的剖切面（其交线垂直于某一基本投 影面）剖切机件。
示例
剖视图中肋的画法
相交平面剖切机件
肋的画法
动画
剖视图标注
剖视图名称“×—×”(在图形上方、水平注写) 粗短画 箭头 字母“×” (水平注写)
工程制图第四章 表示机件的图样画法(§4.1、§4.2)
§4.1 视 图
用多面正投影绘制出的物体的图形称为视图。
一、基本视图
二、向视图
三、局部视图 四、斜视图
一、基本视图
1. 基本视图的形成
2. 基本投影面的展开方法 3. 基本视图的投影规律 4. 基本视图之间的方位关系
1. 基本视图的形成
机件向基本投影面投影所得的视图，称为基本视图。国家标准 中规定正六面体的六个面为基本投影面．将机件放在六面体中．然 后向各基本投影面进行投影、即得到六个基本视图。
A-A
A
A
A
练习3： 把主视图改成全剖视图
A-A
A
A
A
4. 仅当两个要素在图形上具有公共对称中心线或轴线时， 才可以出现不完整的要素
A-A
A A A
A
几个平行剖切平面（剖切面可以是投影面平行面或垂直面）
A—A
全剖视图
A A
几个平行剖切平面（剖切面可以是投影面平行面或垂直面）
局部剖视图
A
A-A
B-B
B
B
B
A
B
练习1： 把主视图改成全剖视图
A-A
3. 在图中不应出现不完整要素
4. 仅当两个要素在图形上具有公共对称中心线或 轴线时，才可以出现不完整的要素 (1)全剖视图 (2)半剖视图 (3)局部剖视图
问题的提出
剖视图的绘图过程
1. 不应画出剖切平面转折处的界线
2. 剖切平面的转折处不应与图中的轮廓线重合
3. 在图中不应出现不完整要素
5. 剖视图的标注
（1）剖切线：指示剖切位臵 的线，以细单点长画线表 示，可省略不画。 （2）剖切符号：指示剖切面 的起始、转折和终止位臵 （用粗短线“ ”表示） 及投射方向（箭头 ）的符 号。在剖切符号附近标注 与剖视图名称相同的字母 。 （3）剖视图名称：一般应 在剖视图的上方用大写字 母标出剖视图的名称，如 A-A、B-B等
机械制图课件第8章机件图样的画法
用局部的剖切平面剖开物体，适用于展示物体的某一部分内部结构。
局部剖视图
断面图是一种将物体某一截面的轮廓形状展示出来的视图表达方法。
断面图的概念
主要用于表达物体的某一截面的形状，如梁、柱、轮轴等。
断面图的用途
在视图中画出物体的某一截面，并画出该截面的投影。
断面图的画法
移出断面图
将断面图移出视图之外，适用于表达物体的某一截面的形状。
根据零件的结构特点和工作状况，选择合适的视图布局，确定主视图和其他视图的位置。
确定表达方案
根据投影关系，绘制零件的各个视图，包括剖视图、断面图等，以清晰地表达零件的结构。
绘制视图
根据零件的实际尺寸，标注各部分的尺寸，包括总体尺寸、定形尺寸和定位尺寸。
标注尺寸
在零件图样上编写对零件的材料、热处理、表面处理等方面的技术要求。
03
02
01
半剖视图
通过一个剖切平面将机件分为两部分，仅对其中一部分进行剖切，以同时表达机件的内外形状。适用于对称或基本对称的机件。
全剖视图
通过一个剖切平面完全剖开机件，以显示其内部结构。适用于表达内部形状较复杂的机件。
局部剖视图
仅对机件的某一部分进行剖切，以显示该部分的内部结构。适用于表达局部内部结构的机件。
3. 绘制装配干线
2. 选择视图
熟悉机器或部件的工作原理、结构特点、装配关系等，明确绘制要求。
根据机器或部件的特点，选择合适的视图，包括主视图、俯视图、侧视图等。
根据各零件的装配关系，绘制出装配干线，表示零件之间的相对位置和装配关系。
根据机器或部件的实际尺寸，标注出各零件的尺寸和配合关系。
对每个零件进行编号，以便识别和区分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、表示机件的图样画法
4.1 局部视图和斜视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～63页习题4.2 全部视图和半剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～65页习题 4.3 局部剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第66～66页习题234
5题号：题号：678910111213a 13b 13c 13d
题号：14151620212223171819
14.4 旋转剖、阶梯剖和斜剖视图（67页）4.5 徒手画轴测剖视图（68页）
题号：4.6 断面图及肋的规定画法（69页）∙∙∙∙∙∙∙∙∙∙∙∙∙∙4.7 第三角画法第∙∙∙∙∙∙（69页）题号：242526272829
303135
323334题号：题号：
1.机件的形状如下图（a）所示，为简化画图和标注尺寸，可采用图（b）的表示方法，请在图（b）中画出反映斜面实形的A向视图并作标注。
2.机件的形状如下图（a）所示，为简化画图和标注尺寸，请在图（b）中画出必要的斜视图（应标注）表示该组合体。
3.完成主视图（全剖视）和左视图（半剖视）。
4.完成主视图（半剖视）和左视图（半剖视）。
5.作左视图（全剖视）。
6.作左视图（全剖视）。
7.作主视图（全剖视）。
8.完成主视图（半剖视）并作左视图（全剖视）。
9.作主视图（全剖视）。
四、表示机件的图样画法 4.2 全剖视图和半剖视图
10.作左视图（全剖视）。
*11.作主视图（半剖视）。
*12.作左视图（全剖视）。
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（a）
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（b）
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（c）
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（d）
14.改正剖视图中所画波浪线的错误。
15.在主、俯视图上取适当的局部剖视。
16.在主、左视图上取适当的局部剖视。
17.在主、左视图上取适当的局部剖视，并在俯视图位置画A-A全剖视图。
18.作左视图并在其上取适当的剖视。
19.作主视图并在其上取适当的剖视。
20.作主视图，在其上取A-A旋转剖（画在中间的图上）。
21.作左视图，在其上取A-A旋转剖。
22.作主视图，在其上取A-A阶梯剖。
23.作俯视图取适当的阶梯剖，将A-A未剖到的孔表示出来。
*24.作A-A斜剖的全剖视图，并作B-B全剖视图。
*25.作左视图，在其上取A-A复合剖。
四、表示机件的图样画法 4.5 徒手画轴测剖视图
26.
27.
28.
29.
30.作移出断面图，将通孔和键槽表示清楚。
31.在主视图上取半剖视，并作A-A移出断面图。
32.作A-A移出断面。
33.将主视图改为全剖视图，将俯视图改为A-A半剖视图（画在右边细线图上）。
34.作顶视图。
35.作前视图，在其上作A-A剖视并作标注。
