电梯工作原理及结构图
电梯工作原理及结构图一、引言电梯作为现代城市交通工具的重要组成部份，广泛应用于高楼大厦、商场、地铁等场所。
本文将详细介绍电梯的工作原理及结构图，以便更好地理解电梯的运行机制和构成要素。
二、工作原理1. 电梯的基本原理电梯的工作原理基于重力和电动机的相互作用。
电梯内安装有一台电动机，通过驱动机械装置来提供上升和下降的动力。
同时，电梯还配备了控制系统，能够实现楼层选择、开关门等功能。
2. 电梯的驱动系统电梯的驱动系统主要包括电动机、传动装置和导轨。
电动机是电梯的动力源，通常采用交流电动机或者直流电动机。
传动装置将电动机的转动力传递给电梯的悬挂装置，常见的传动方式有钢丝绳和液压系统。
导轨则起到引导电梯运行的作用。
3. 电梯的控制系统电梯的控制系统包括电梯控制器和按钮面板。
电梯控制器根据乘客的楼层选择和电梯的运行状态，控制电梯的运行和停靠。
按钮面板则提供给乘客选择楼层、开关门等操作。
4. 电梯的安全系统为了保障乘客的安全，电梯还配备了多种安全系统。
例如，超载保护装置能够检测电梯内的载荷是否超过额定分量，防止电梯超载运行。
紧急制动系统能够在紧急情况下迅速住手电梯运行，确保乘客的安全。
三、结构图以下是电梯的结构图，详细标注了电梯的各个组成部份和其相互关系。
（结构图见附件）1. 电动机：电梯的动力源，通过驱动机械装置提供上升和下降的动力。
2. 传动装置：将电动机的转动力传递给电梯的悬挂装置，通常采用钢丝绳或者液压系统。
3. 导轨：起到引导电梯运行的作用，确保电梯的平稳运行。
4. 电梯井道：电梯的运行空间，包括电梯轿厢和配重装置。
5. 轿厢：乘客乘坐的空间，内部配有按钮面板和指示灯。
6. 配重装置：平衡电梯的分量，确保电梯的平稳运行。
7. 门系统：包括轿厢门和楼层门，能够实现开关门的功能。
8. 控制系统：包括电梯控制器和按钮面板，用于控制电梯的运行和停靠。
9. 安全系统：包括超载保护装置和紧急制动系统，保障乘客的安全。
电梯结构与运行原理图
电梯的停止由控制柜接收指令，通过控制曳引机转动速度和方向，使电梯轿厢 平稳地停在指定楼层。
电梯的上下行控制
上行控制
电梯上行时，控制柜根据指令将电梯 轿厢向上移动，同时通过传感器检测 电梯轿厢的位置和速度，确保电梯运 行平稳。
下行控制
电梯下行时，控制柜根据指令将电梯 轿厢向下移动，同时通过传感器检测 电梯轿厢的位置和速度，确保电梯运 行平稳。
电梯门系统
电梯门系统由电梯门、门滑轮、 门导轨等部件组成。
门系统的作用是封闭电梯门洞， 为乘客提供安全保障，同时实现
电梯门的开关和锁定功能。
门系统的结构和功能根据电梯的 类型和规格而有所不同，但通常 都采用滑动门或旋转门的形式。
电梯轿厢系统
电梯轿厢系统由轿厢、轿架、 悬挂装置等部件组成。
轿厢的作用是承载乘客或货 物，同时实现电梯的垂直运
电梯导向系统
电梯导向系统由导轨、导轨支架、导靴等部件组成。
导向系统的作用是通过导轨和导靴的配合来控制电梯的水平和垂直方向的运动，确 保电梯运行的稳定性和安全性。
导向系统的结构和功能根据电梯的类型和规格而有所不同，但通常都采用钢轨或塑 料导靴的形式。
03
电梯运行原理
电梯的启动与停止
启动
电梯的启动由控制柜发出指令，通过曳引机带动曳引轮转动，进而驱动电梯轿 厢开始上下移动。
电梯结构与运行原理 图
目录
• 电梯概述 • 电梯结构 • 电梯运行原理 • 电梯维护与保养 • 电梯安全与法规
01
电梯概述
电梯的定义与分类
定义
电梯是一种垂直运输工具，通过电机 和钢丝绳等设备，将乘客或货物从一 层楼提升到另一层楼。
分类
电梯按照用途可分为乘客电梯、载货 电梯、医用电梯、观光电梯等；按照 控制方式可分为自动控制电梯和手动 控制电梯。

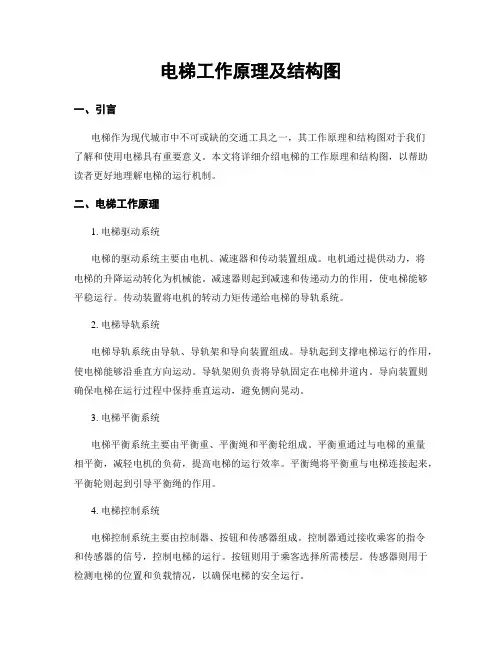

电梯工作原理及结构图
电梯工作原理及结构图一、引言电梯作为现代城市中不可或缺的交通工具之一，其工作原理和结构图对于我们了解和使用电梯具有重要意义。
本文将详细介绍电梯的工作原理和结构图，以帮助读者更好地理解电梯的运行机制。
二、电梯工作原理1. 电梯驱动系统电梯的驱动系统主要由电机、减速器和传动装置组成。
电机通过提供动力，将电梯的升降运动转化为机械能。
减速器则起到减速和传递动力的作用，使电梯能够平稳运行。
传动装置将电机的转动力矩传递给电梯的导轨系统。
2. 电梯导轨系统电梯导轨系统由导轨、导轨架和导向装置组成。
导轨起到支撑电梯运行的作用，使电梯能够沿垂直方向运动。
导轨架则负责将导轨固定在电梯井道内。
导向装置则确保电梯在运行过程中保持垂直运动，避免侧向晃动。
3. 电梯平衡系统电梯平衡系统主要由平衡重、平衡绳和平衡轮组成。
平衡重通过与电梯的重量相平衡，减轻电机的负荷，提高电梯的运行效率。
平衡绳将平衡重与电梯连接起来，平衡轮则起到引导平衡绳的作用。
4. 电梯控制系统电梯控制系统主要由控制器、按钮和传感器组成。
控制器通过接收乘客的指令和传感器的信号，控制电梯的运行。
按钮则用于乘客选择所需楼层。
传感器则用于检测电梯的位置和负载情况，以确保电梯的安全运行。
三、电梯结构图1. 电梯井道电梯井道是电梯运行的空间，通常由混凝土或钢结构构成。
井道内设有导轨、导轨架和安全门，以确保电梯的安全运行。
2. 电梯轿厢电梯轿厢是乘客乘坐的空间，通常由钢结构构成。
轿厢内设有按钮、指示灯和报警器，以方便乘客操作和提供安全保障。
3. 电梯门系统电梯门系统主要由门套、门扇和门机构组成。
门套用于固定门扇，门扇则用于乘客进出轿厢。
门机构则控制门的开关和运行。
4. 电梯安全系统电梯安全系统主要由限速器、安全钳和缓冲器组成。
限速器用于监测电梯的运行速度，当速度超过设定值时，限速器将触发制动装置，以确保电梯的安全停止。
安全钳则用于固定电梯轿厢，以防止意外坠落。
缓冲器则用于减缓电梯的冲击力，保护乘客的安全。
电梯结构及原理图解
电梯井道
定义与功能
电梯井道是电梯运行的垂直通道 ，它提供了电梯上下运行的空间
。
组成部分
通常由混凝土或钢结构构成，确保 电梯的稳定和安全。井道内还装有 导轨、对重装置、缓冲器等。
安全装置
井道中设置有多个安全开关，如极 限开关、层门门锁等，确保电梯运 行在规定范围内，防止电梯冲顶或 蹲底。
电梯轿厢
平衡系统
平衡重：平衡重是电梯平衡系统的重要组成部分，通常位于轿厢顶部，通过平衡钢 丝绳与轿厢连接，用于平衡轿厢重量，减小电动机的负载。
平衡钢丝绳：平衡钢丝绳连接轿厢和平衡重，保持两者之间的平衡，确保电梯平稳 运行。
通过以上各个部分的协同作用，电梯得以实现平稳、安全的上下运行。
电梯的安全保护装
04
电梯的发展和现状
发展历程
自19世纪中期诞生以来，电梯经历了从蒸汽动力到电力驱动的演变，以及技术 和材料的持续改进，使得现代电梯更加安全、高效和舒适。
现状
目前，电梯已经成为城市高层建筑和公共设施不可或缺的组成部分，其技术水 平和市场规模不断扩大，同时电梯行业也面临着节能环保、智能化等新的挑战 和机遇。
缓冲器
作用
缓冲器是电梯的最后一道安全防线，它 主要用于吸收轿厢或对重在撞击底坑或 顶层时产生的冲击能量，保护乘客和设 备的安全。
VS
工作原理
缓冲器一般安装在底坑或井道顶部，由缓 冲垫、压缩弹簧和触发机构组成。当轿厢 或对重撞击缓冲器时，触发机构会动作， 使缓冲垫迅速压缩，吸收冲击能量。同时 ，压缩弹簧也起到缓冲作用，进一步减缓 冲击力度。
01
02
03
定义与功能
电梯轿厢是用于搭载乘客 或货物的电梯主体部分。
组成部分
电梯基本原理及结构课件
第3节 电梯井道部分
第3节 电梯井道部分
• 3.1 导轨
– 导轨和导靴是电梯轿厢和对重的导向部分。 – 导轨种类：T型、L型（低速）、槽行、其他 – 导轨长度一般为3～5m，不允许采用焊接和螺
栓直接连接，需用专门的连接板连接。 – 对导轨的材料、表面粗糙度、安装精度都有要
求。
第3节 电梯井道部分
– 齿轮曳引机－用于低、快速电梯（<2.0m/s），有减速箱、 常用蜗轮蜗杆传动、传动比大、运行平稳、噪音较低、体 积较小。
– 无齿轮曳引机－用于高速和超高速电梯（>2.0m/s），传 动效率高、噪音小、传动平稳、但能耗大、造价高、维修 不便。
第2节 电梯机房部分
• 曳引机结构组成：
– 电动机 – 制动联轴器 – 制动器 – 减速器(无齿轮曳引机没有减速箱) – 曳引轮 – 底座 – 光电码盘（调速电梯装有）
第3节 电梯井道部分
• 滚轮式导靴－－由滚轮、弹簧、靴座、摇臂组成。 滚轮代替了滑动导靴，大大减小了运行的摩擦力， 使电梯运行平稳、舒适、噪声小、节约能源。
第3节 电梯井道部分
• 3.3 缓冲器
– 缓冲器的作用
• 是电梯最后一道保护装置。将运动着的轿厢和对重 在一定的缓冲行程或时间内减速停止。
“轿厢或对重谁掉下来都不是它的责任，但它却是电 梯中最倒霉的一个倒霉蛋，因为谁掉下未都要砸到 它”
第2节 电梯机房部分
– 电梯机房(控制间)：一般设置在电梯井道顶部 (机房上置式)。
– 机房内设备：曳引机、导向轮、控制柜、限速 器、总电源控制盒等。
“虽然乘客看不列它，但它和人的心脏一样重要， 电梯的运行全靠它！”
第2节 电梯机房部分
• 2.1 曳引机

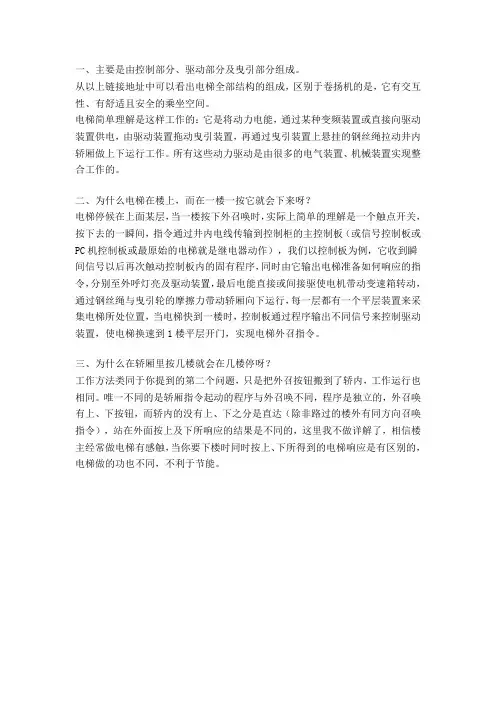

电梯工作原理及结构图
一、主要是由控制部分、驱动部分及曳引部分组成。
从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。
电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。
所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。
二、为什么电梯在楼上，而在一楼一按它就会下来呀？
电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。
三、为什么在轿厢里按几楼就会在几楼停呀？
工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。
唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。
电梯结构及原理图解完整版
提供动力，对电梯实行速度控制 对电梯的运行实行操纵和控制
保证电梯安全使用，防止一切危 及人身安全的事故安全
供电系统、电动机、电机调 速装置等 操纵盘、呼梯盒、控制柜、 层楼指示、平层开关、行程 开关
限速器、安全钳、缓冲器端站 保护、超速保护、断相错相保 护、上下极限、层门锁与轿门 电气联锁装置等
电梯的总体结构
导靴
弹
导靴分为滑动和滚动
性 滑
导靴两类,滑动导靴一般
动
是由带凹形槽的靴头,靴 体和靴座组成,在靴头凹
电梯是安装在建筑物内，用于装载人员和 货物的垂直提升机械。曳引式电梯是目前 应用最普遍的一种，其基本结构包括八大 系统，即曳引系统、导向系统、门系统、 轿厢、质量平衡系统、电力拖动系统、电 气控制系统和安全保护系统。
ห้องสมุดไป่ตู้
1.曳引系统
曳引系统主要由曳引机、曳引钢丝绳、导向轮及反绳轮等 组成。其中，曳引机是电梯的动力源，它包括电动机、联 轴器、制动器、减速箱、机座及曳引轮等。现在由电动机 直接带动曳引轮的无齿曳引机已得到很大的发展，它取消 了减速机构。 曳引钢丝绳的两端分别连接轿厢和对重 (或者两端固定在机房上)，依靠钢丝绳与曳引轮绳槽之间 的摩擦力来驱动轿厢升降。
28 操纵箱
29 开门机 30井道传感器 31 电源开关
32 控制柜 33 曳引电机 34 制动器
电
梯
运
行
示
空空
意
载载
下上
图
行行
对重
空载轿厢
电梯空载运行
八个系统
1．曳引系统
2．导向系统
3．轿厢
4．门系统
5．重量平衡系 统 6．电力拖动系 统 7．电气控制系 统
电梯工作原理及结构图
电梯工作原理及结构图电梯是现代社会中广泛应用的垂直交通工具，它通过电动机驱动，利用钢丝绳和导轨系统来实现人员和物品的垂直运输。
本文将详细介绍电梯的工作原理和结构图，以帮助读者更好地理解电梯的运行机制。
一、电梯的工作原理1.1 电动机驱动原理电梯的运行离不开电动机的驱动。
电梯通常采用交流异步电动机，其工作原理是利用电磁感应产生转矩，驱动电梯的升降运动。
当电梯启动时，电动机通过控制系统接收到信号，启动电梯的运行。
1.2 钢丝绳和导轨系统电梯的运行过程中，钢丝绳和导轨系统起到了关键的支撑和导向作用。
钢丝绳通过电动机的驱动，将电梯的载重舱与对重连接起来，使其能够安全、平稳地上下运动。
导轨系统则负责引导电梯的运行方向，确保其在垂直方向上的稳定运行。
1.3 电梯控制系统电梯控制系统是电梯工作的核心，它通过接收乘客的指令，判断电梯的运行状态，并控制电梯的运行和停靠。
电梯控制系统通常包括主控制器、按钮、传感器等组成。
当乘客按下电梯按钮时，主控制器会接收到信号，并根据当前的运行状态来决定电梯的行驶方向和停靠楼层。
二、电梯的结构图为了更好地理解电梯的结构，下面将介绍电梯的主要组成部分，并提供一份简化的电梯结构图。
2.1 电梯轿厢电梯轿厢是电梯运输乘客和物品的载体，通常由钢板制成。
轿厢内部设有按钮、指示灯、显示屏等设备，方便乘客操作和了解当前运行状态。
轿厢的尺寸和载重能力根据不同的需求而有所差异。
2.2 钢丝绳和对重钢丝绳是电梯运行过程中起到承重作用的重要部件。
一般情况下，电梯采用多股钢丝绳并行布置，以增加其承重能力和安全性。
对重则与轿厢通过钢丝绳相连，用于平衡轿厢的重量，确保电梯的平稳运行。
2.3 电动机和减速机电动机是电梯的动力源，通过控制电动机的转速和转向，实现电梯的升降运动。
减速机则起到减速和传递转矩的作用，将电动机的高速转动转换为轿厢的垂直运动。
2.4 导轨系统导轨系统是电梯运行过程中起到导向作用的重要组成部分。
电梯基本原理与结构
什么叫电梯？
电梯的定义
是服务于规定楼层的升降设备
具有一个以上的轿厢
运行在至少两列垂直的倾斜角小 于15° 的刚性导轨之间
电梯的基本结构
电梯是一个机械与电气设备的 有机结合体，如同人的身体一 样，有： 提供动力的心脏——主机 指挥行动的大脑——控制系统 执行动作的四肢——运动系统 等等， 通过这些部件的协调配合，来 保证轿厢的正常运行。
力，并作用在井道两侧的导轨上。 类型： 1）瞬时式，适合于0.63m/s以下的电梯
（制停距离短，轿厢承受冲击厉害） 2）渐进式：应用于高速电梯上
6-安全部件
❖ 限速器
另一头为涨紧装置，安装于底坑内。 作用：限制轿厢（或对重）速度的装置。 安全钳与限速器必须联合动作才能作用 分为：下行限速器
上行限速器 注： 除了向下超速运行外，如果发生补偿绳断裂可能 会发生向上超速。1998年欧洲电梯协会规定向
上超速也要有限速器
6-安全部件
❖限速器和安全钳及涨紧装置的原理示 意图
❖当轿厢 速度达 到额定 速度115% 时 动作
6-安全部件
❖ 缓பைடு நூலகம்器
电梯极限位置的安全装置。 当电梯超载底层或顶层时，轿厢或对重撞击缓冲 器，由缓冲器吸收或消耗着电梯的能量，从而使轿厢 或对重安全减速直至停止。 1）弹簧缓冲器（蓄能型缓冲器，适用于1m/s）：
5-井道件
❖ 钢丝绳
承受着电梯的全部悬挂重量，并在电梯运行中， 绕着曳引轮、导向轮或反绳轮单向或交变弯曲。 构成：主要由钢丝、绳股和绳芯组成 要求：1）很高的强度和韧性 2）电梯位于最低层站时，在静止状态下轿内由 空载到满载，绳的伸长量不超过20mm 3）曳引轮的直径与钢丝绳的直径比应小于40。
电梯工作原理及结构图
电梯工作原理及结构图一、引言电梯是现代城市中不可或缺的交通工具之一，它为人们提供了便捷、快速、安全的垂直交通方式。
本文将详细介绍电梯的工作原理和结构图，以帮助读者更好地理解电梯的运行机制。
二、电梯的工作原理1. 电梯驱动系统电梯的驱动系统通常由电动机、减速器和传动装置组成。
电动机提供动力，减速器将电动机的高速旋转转换为适合电梯运行的低速旋转，传动装置将转动力传递给电梯的轿厢。
2. 电梯控制系统电梯的控制系统主要由电梯控制器、按钮和传感器组成。
电梯控制器接收乘客的指令，根据指令控制电梯的运行方向和停靠楼层。
按钮被安装在电梯内部和外部，乘客通过按下按钮来选择目标楼层。
传感器用于检测轿厢内外的人数和重量，以确保电梯的安全运行。
3. 电梯安全系统电梯的安全系统是保障乘客安全的重要组成部分。
其中包括紧急停止按钮、防坠落装置、限速器和安全门等。
紧急停止按钮用于紧急情况下立即停止电梯的运行。
防坠落装置能够防止电梯坠落，保护乘客的生命安全。
限速器用于监测电梯的运行速度，一旦超过安全范围，将自动减速或停止电梯的运行。
安全门则用于保护乘客进入电梯轿厢时的安全。
三、电梯的结构图电梯的结构图主要包括电梯轿厢、电梯井道、导轨系统、平衡系统和门系统等组成。
1. 电梯轿厢电梯轿厢是乘客乘坐的空间，它由钢板制成，具有足够的强度和稳定性。
轿厢内部通常设置有按钮、指示灯和紧急通话设备等。
2. 电梯井道电梯井道是电梯轿厢上下移动的空间，它由混凝土或钢结构构成，确保电梯的稳定运行。
井道内部设置有导轨和平衡系统。
3. 导轨系统导轨系统由导轨和导轨架组成，用于支撑和引导电梯轿厢的运行。
导轨通常采用T型或U型结构，以确保轿厢的平稳运行。
4. 平衡系统平衡系统主要由平衡重和平衡绳组成。
平衡重通过平衡绳与电梯轿厢相连，起到平衡电梯重量的作用，使电梯能够平稳运行。
5. 门系统门系统包括轿厢门和层门。
轿厢门用于乘客进出电梯轿厢，层门用于隔离电梯轿厢和楼层走廊，确保乘客的安全。
