采煤机使用维护手册(电气)
采煤机使用说明书
MG100/111-TD型交流电牵引采煤机执行标准：MT/T81-1998MT/T82-1998Q/ZXH001-2011山东先河悦新机电股份有限公司执行企业标准：Q/ZXH001-2011警告：1、司机、维修工、检修人员都必须以本说明书为基本教材，熟练的掌握“说明书”中的内容，以便做到正确的使用、维护和操作采煤机，准确的判断故障原因，及时排除故障。
2、机器开动前应检查滚筒截齿，发现缺齿及过渡磨损的应及时补上或更换，安装方向要正确，不准缺齿割煤。
确认各连接螺栓无松动，滚筒前后无人及障碍物；同时检查各操作手把位置是否正确，如截割部离合齿轮手把是否插入定位孔内等，发现喷嘴堵塞必须及时清理。
3、采煤机工作时应经常注意滚筒、牵引链、底托架、弧形挡煤板的情况及运转声音，如果发现有异常情况，应及时停机处理，或向维修工人反映，不准带病运转。
4、凡防爆箱盖板，采煤机司机不得随意打开。
5、采煤机割煤前应先供水，无水不得开机。
割煤时应保证冷却、喷雾水不断，冬天井上检修应放水，以免冻裂机壳。
注意电缆、水管的拖放，不得挤坏电缆和水管。
6、随时检查采煤机各部分机壳的温度，当电动机超过80℃，牵引部超过75℃，截割部的固定减速机和摇臂箱超过95℃时要停机冷却，如果发现短时间的温升很快，要停机检查原因。
7、定期按注油部位注油和换油，如果发现低于规定要求，应及时加油，加油部位和油量见图6-1。
8、每周清扫一次滤油器和通气器，水门过滤器每半月清洗一次。
9、采煤机外部的各连接螺栓，每天紧固一次，并检查各连接件是否断裂、损坏。
新安装的滚筒在一周内每班要紧固一次，一周后将螺丝用铁丝防松。
10、离合器、换向开关不能带负荷操作，以免烧坏开关或打坏齿轮。
11、电控箱检修时，要将顶板用塑料布遮挡住，防止煤进入电控箱内，各部检修时也应注意。
12、变频器不能用摇表检测，摇测电源电缆、牵引电机时要与电控箱断开。
13、停电源，15分钟内变频器内部有危险电压。

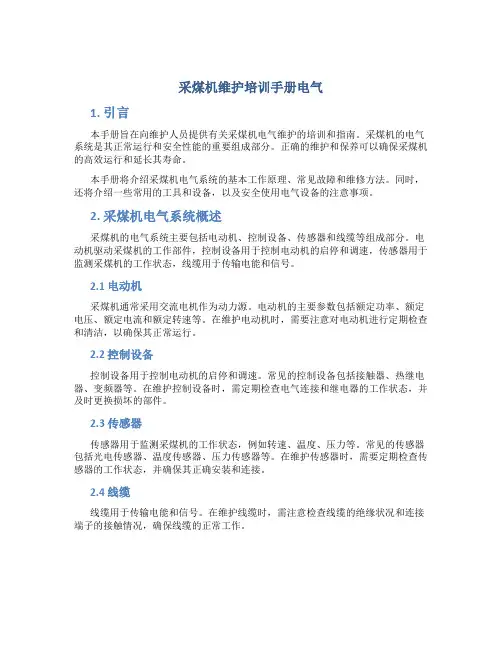

采煤机维护培训手册电气
采煤机维护培训手册电气1. 引言本手册旨在向维护人员提供有关采煤机电气维护的培训和指南。
采煤机的电气系统是其正常运行和安全性能的重要组成部分。
正确的维护和保养可以确保采煤机的高效运行和延长其寿命。
本手册将介绍采煤机电气系统的基本工作原理、常见故障和维修方法。
同时，还将介绍一些常用的工具和设备，以及安全使用电气设备的注意事项。
2. 采煤机电气系统概述采煤机的电气系统主要包括电动机、控制设备、传感器和线缆等组成部分。
电动机驱动采煤机的工作部件，控制设备用于控制电动机的启停和调速，传感器用于监测采煤机的工作状态，线缆用于传输电能和信号。
2.1 电动机采煤机通常采用交流电机作为动力源。
电动机的主要参数包括额定功率、额定电压、额定电流和额定转速等。
在维护电动机时，需要注意对电动机进行定期检查和清洁，以确保其正常运行。
2.2 控制设备控制设备用于控制电动机的启停和调速。
常见的控制设备包括接触器、热继电器、变频器等。
在维护控制设备时，需定期检查电气连接和继电器的工作状态，并及时更换损坏的部件。
2.3 传感器传感器用于监测采煤机的工作状态，例如转速、温度、压力等。
常见的传感器包括光电传感器、温度传感器、压力传感器等。
在维护传感器时，需要定期检查传感器的工作状态，并确保其正确安装和连接。
2.4 线缆线缆用于传输电能和信号。
在维护线缆时，需注意检查线缆的绝缘状况和连接端子的接触情况，确保线缆的正常工作。
3. 采煤机电气维护与故障排除3.1 定期检查和清洁定期检查和清洁是保持采煤机电气系统正常运行的重要手段。
在检查过程中，应仔细检查电动机的外观和连接线路，清除积尘和颗粒物。
同时，还需定期检查控制设备和传感器的工作状态，并及时更换损坏的部件。
3.2 故障排除在采煤机电气系统出现故障时，需要进行故障排除。
常见的故障包括电动机无法启动、电动机运行时异常声音、控制设备失灵等。
在故障排除过程中，应逐步排查可能的原因，例如检查电源是否正常、检查电动机是否损坏、检查控制设备的连接等。
【VIP专享】采煤机电气说明书-三一
电控系统第一节概述本电控系统是以中厚煤层电牵引采煤机为目标而开发的全新电控系统，用于控制MG300/710-WD型电牵引采煤机，主要由采煤机用隔爆兼本质安全型电控箱、采煤机用本质安全型操作箱（端头操作站）、低浓度甲烷传感器以及各部分工作电机等组成。
采煤机用隔爆兼本质安全型电控箱是整个采煤机电控系统的控制核心，控制各个电动机的启、停动作，可实时检测系统电压、电机电流、电机温度、瓦斯浓度等工况信息。
本电控系统采用的是机载式交流变频调速系统“一拖一”驱动方式，可实现四象限运行，能适应较大倾角的采煤工作面。
第二节电控系统特点1、人性化设计在以“安全、可靠、高效、人性化”的设计理念指导下。
坚持以顾客为中心的价值观，一切从客户角度出发。
设备操作方便灵活。
采用高可靠性的专用控制器为核心，系统可靠性高。
采用模块化设计、抽屉式结构，便于检修与维护。
2、实现三机联动采煤机根据全自动联合采煤机组设计，可根据运输机负荷自动调整采煤机牵引速度，实现了自动记忆采煤高度、远程自动化监控、采煤机工作三机一架（采煤机、刮板运输机、破碎机、液压支架）联动。
设备运行状态参数的采集、监测、传送、记录、故障诊断等，全面提升了采煤设备的机械化和自动化水平。
3、先进的设计思路主控器与各检测、控制元部件之间通过CAN总线方式联接，形成网络结构，便于拓展系统功能，使系统的适应能力大大增强；全数字元方式的信息传递，提高了数据的准确性和可靠性。
具备一定故障自诊断功能，便于维护。
4、屏幕直观显示采用5.7英寸液晶显示器，提供先进的全中文显示界面，系统参数显示全面。
采用模拟采煤机动态显示、汉字功能、数字元等多种方式，形象、直观、准确地显示各检测量。
所有的检测量及系统状态均可实时显示，查看方便，便于比较、分析。
5、实时的信息采集系统采用了多种传感器技术，对系统状况进行较全面的监测。
可实时检测系统电压、截割电机和牵引电机电流及温度、电控箱温湿度、冷却水压力、摇臂倾角、机身倾角、采煤机位置、瓦斯检测、油箱油位、低压油压力等工况信息，检测的信息全部通过总线传送给主控制器。

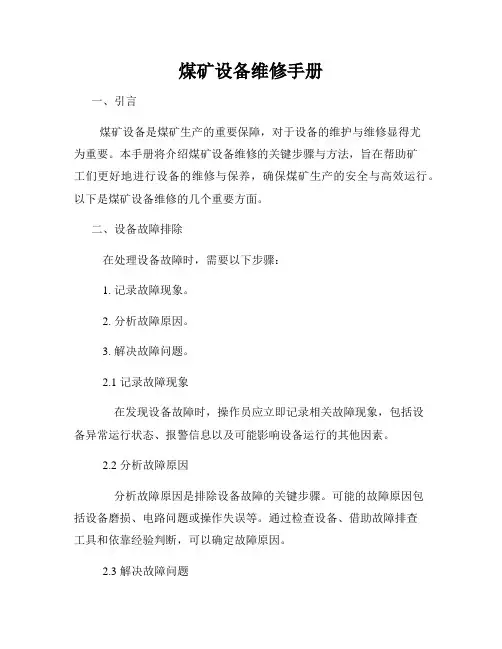

煤矿设备维修手册
煤矿设备维修手册一、引言煤矿设备是煤矿生产的重要保障，对于设备的维护与维修显得尤为重要。
本手册将介绍煤矿设备维修的关键步骤与方法，旨在帮助矿工们更好地进行设备的维修与保养，确保煤矿生产的安全与高效运行。
以下是煤矿设备维修的几个重要方面。
二、设备故障排除在处理设备故障时，需要以下步骤：1. 记录故障现象。
2. 分析故障原因。
3. 解决故障问题。
2.1 记录故障现象在发现设备故障时，操作员应立即记录相关故障现象，包括设备异常运行状态、报警信息以及可能影响设备运行的其他因素。
2.2 分析故障原因分析故障原因是排除设备故障的关键步骤。
可能的故障原因包括设备磨损、电路问题或操作失误等。
通过检查设备、借助故障排查工具和依靠经验判断，可以确定故障原因。
2.3 解决故障问题当故障原因确定后，操作员应根据具体情况采取相应的措施来解决故障问题。
可能的解决方案包括设备维修、更换配件或重新调整设备参数等。
经过修复后，需要进行相关测试以确保设备能正常运行。
三、设备维护与保养设备维护与保养是防止设备故障的重要措施。
以下是设备维护与保养的一些建议：3.1 定期检查设备定期对设备进行检查，包括设备各个部件的磨损情况、松动的螺丝和电线连接等。
及时发现问题并采取措施可以避免设备故障的发生。
3.2 清洁设备设备的清洁对于维持设备的正常运行也是非常重要的。
定期清洗设备表面的灰尘和油污，并保持设备的通风良好，可有效减少设备的故障率。
3.3 使用设备手册设备手册是进行维护与保养的重要参考资料。
操作员应仔细阅读设备手册，了解设备的使用指南和注意事项，遵循正确的操作步骤，减少设备的误操作导致的故障。
四、安全注意事项在进行设备的维修和保养过程中，需要注意以下安全事项：4.1 穿戴个人防护装备操作员应穿戴合适的个人防护装备，如安全帽、防护眼镜、耳塞等。
防护装备能有效地减少意外伤害的发生。
4.2 断电并遵循操作规程在进行设备维修前，务必切断设备的电源，并遵循操作规程进行维修工作。
MG450-1020-WD采煤机电气使用说明书
第二节 电控箱的组成................................................. 14
第三节 其他电气元件及电缆系统 ............................... 22
第三章 采煤机变频调速系统 ........................................ 25
第一章 采煤机电气系统总论
第一节 概 述
一、采煤机电气系统特点 MG450/1020-WD 型电牵引采煤机是为适应煤矿工作面的需要而开发研制的新型双滚筒
采煤机。该机电气系统主要特点有： 1. 采用通用变频器运行交流变频调速系统，适应电动工作状态，对于局部发电工作状 态具有一定适应能力； 2. 采用两个变频器分别拖动两个牵引电机，即“一拖一”工作方式； 3. 具有变频器时序控制机械制动器电路，系统起动转矩大，停止平稳； 4．采用高可靠性的可编程序控制器(PLC)为核心,系统可靠性高； 5．系统综合了先进的信号传输技术,采煤机控制操作方便灵活； 6．安装有较多的传感器，可对系统状况进行较全面的监测； 7．采用大屏幕液晶显示器，提供全中文显示界面，系统参数显示全面准确； 8．具有参数记忆功能，有助于分析查找系统故障原因 ； 9．电控系统具备一定的故障自诊断能力。
第一节 采煤机电控箱
采煤机电控箱布置于采煤机的中间框架的右侧，为隔爆兼本质安全型，具有控 制、操作、显示及连线、分线等功能。
整个电控箱内分为三个腔体，其一为位于老塘侧的控制腔，其二为位于老塘侧的 高压腔，其三为连线和分线用的接线腔。高压腔与接线腔之间通过九个 3300V 单芯穿 墙接线端子（每 3 个一组分为 3 组，从煤壁侧看从右到左依次为：进线、左出、右出） 及一个过线组来联系。控制腔与接线腔之间通过四个过线组来联系，其中一个过线组 用于本安电路。
《采煤机说明书》word版
MG2×160/710（730）-AWD(1.14kV) 型交流电牵引采煤机设备使用维护说明书西安煤矿机械有限公司第一章安全手册1设备使用维护说明书中的警示符号下面的符号用于设备使用维护说明书中特别重要的说明。
对生命和健康有直接危害的危险标志。
危险无视这些标志必然导致伤害健康甚至生命。
对生命和健康有潜在危害的警告标志。
警告无视这些标志可能会伤害健康甚至生命。
重要信息、规程或警戒危险的标志。
注意无视这些标志会造成设备事故。
要正确处理与采煤机有关的重要事宜标志。
无视这些标志会造成采煤机或其附件故障。
2采煤机上的标志防爆腔标志 Exd[ib]I(150℃)ExdI(150℃)3概述▲除阅读安全规则外，每位运输、装卸、操作、维护人员必须阅读手册中与之相关的内容。
▲该手册必须放置在有关人员常用的地方，如指定的工具箱或工具包中。
▲所有工作必须遵守手册中各项条款。
▲贴在采煤机上的各种安全、危险、操作、保护标志必须完整清晰。
▲合同中如有附加安全条款也必须遵守。
4正确使用▲采煤机必须按照手册指出和要求的条件下使用，使用者必须有充分的安全意识。
任何影响机器的不安全因素，应立即予以纠正。
▲采煤机只能用于采掘和装载煤炭、岩石、矿砂以及其他相似的矿物。
如以下使用都超出了其使用范围：—运人—运料—起吊和牵引—在轨道上压碎块状物—用于破碎顶板以上都是不恰当的使用！▲不能用摇臂升起采煤机。
▲必须严格按照制造商制订的安装、拆卸、使用、操作、维护和修理规则说明书执行，以确保恰当使用。
▲设计和制造的采煤机可以用于易燃和易爆气体环境。
一旦易爆气体浓度达到极限值，如甲烷（CH4）浓度达到极限值，就必须停止机器运转并切断机器电源。
5运输和安装▲设备、大部件或单独零件运输时必须仔细固定并保证用于运输和安装的吊装设备有足够的吊装能力。
6工作人员▲委以采煤机工作的人员必须熟悉本使用维护说明书，特别是安全手册。
对于那些必要时在机器上工作的人员有同样的要求，例如来更换截齿的维修人员等。
采煤机的电气部分维修标准
采煤机的电气部分维修标准第一节、壳体1、腔体经目测不得有裂纹和变形；2、壳体所有磨损部位都要堆焊修正到原来的形状，不得有凹凸现象，堆焊完必须经过打磨整平。
3、壳体在进行通水试验时，水流量必须正常，无卡堵现象；4、酸洗水路后要进行通水试验，检查通水后水的流量，确保无卡堵现象。
5、在确认水路通畅后再进行通水保压试验，保压压力为3MPa，保压时间30分钟，确保无漏水，无压降，壳体无变形现象；6、壳体所有的螺纹孔修理后要满足原始尺寸，满足使用强度，螺纹表面要光洁，旋入要灵活。
7、所有盖板螺栓尺寸要符合防爆标准，必须加所要求的弹垫，不得有断丝，或缺失螺栓，弹垫的现象；8、所有盖板的螺栓孔必须符合原始尺寸，如有磨损严重现象，必须做补焊处理；9、表面喷沙后，再喷一次防锈漆，最后再喷面漆。
10、盖板表面的指示牌，防爆标志铭牌齐全，清晰，固定可靠；11、观察窗口要清洁，干净，不影响视线，密封性良好。
第二节、接线腔1、腔内壁和内盖板必须刷耐弧漆，所刷的耐弧漆要涂覆均匀，形状要符合标准，不得超出所规定的范围或涂覆有缺失的现象；2、内盖板的隔爆面要磷化，磷化液必须均匀涂覆，镀层光洁，无锈蚀；3、所有接线端子必须牢固，无松动现象；4、所有接线端子的螺纹不得有明显的滑扣或有烧伤的痕迹；5、接线端子的压片，平垫，弹垫必须要配置齐全，所接的线路要牢固，无毛刺，无粘连的现象；6、布线必须按图纸设计要求走线，分匝，扎束，高低压线路要分开走。
7、导线接线端标识符合图纸要求：完整，准确，清晰，耐久；8、所有地线要压好，不得有松动，或不接的现象。
9、各电缆外径与相应密封圈内孔径的配合间隙要符合隔爆标准；10、过线组的密封性，隔爆型良好。
11、喇叭口要齐全，紧固，喇叭口上的压片，螺栓要齐全，并符合标准；12、所有进接线腔的电缆，外皮进入的标准是8-15mm，其余部分要清洗干净，不得有导电粉，并缠绕高压胶带和PVC胶带；13、所有喇叭口，必须配相应的橡皮圈，部分带电缆喇叭口需要有压片的，压片必须齐全，14、所有无进线的喇叭口，必须配适合的挡圈；15、顶盖板有密封圈的，必须上密封圈，四个角，必须有倒角，并涂抹凡士林。
煤矿机电设备操作与检修维护技术手册
煤矿机电设备操作与检修维护技术手册第一章引言1.1 目的随着煤矿机电设备的日益普及和应用，为了确保设备的正常运行和延长其使用寿命，操作人员需要具备相应的操作和维护技术知识。
本手册基于实践经验和技术标准，提供煤矿机电设备操作与检修维护的综合指导，以帮助操作人员掌握正确的操作和维护技术。
1.2 适用范围本手册适用于煤矿机电设备的操作和检修维护人员，包括但不限于电动机、输送机、磁选机、破碎机等机电设备的操作和维护。
1.3 术语和定义在本手册中，一些术语和定义如下：- 机电设备：指煤矿中使用的电动机、输送机、磁选机、破碎机等各种设备。
- 操作：指机电设备的正常运行和控制过程。
- 检修：指机电设备出现故障时进行的维修和保养工作。
第二章机电设备的基本原理与组成2.1 电动机2.1.1 电动机的工作原理2.1.2 电动机的分类和特点2.1.3 电动机的结构和组成2.2 输送机2.2.1 输送机的工作原理2.2.2 输送机的分类和特点2.2.3 输送机的结构和组成2.3 磁选机2.3.1 磁选机的工作原理2.3.2 磁选机的分类和特点2.3.3 磁选机的结构和组成2.4 破碎机2.4.1 破碎机的工作原理2.4.2 破碎机的分类和特点 2.4.3 破碎机的结构和组成第三章机电设备的操作技术3.1 电动机的启动与停止3.1.1 电动机的启动方法3.1.2 电动机的停止方法3.1.3 电动机的运行监控3.2 输送机的操作3.2.1 输送机的启动和停止 3.2.2 输送机的负荷调节3.2.3 输送机的故障处理3.3 磁选机的操作3.3.1 磁选机的启动和停止3.3.2 磁选机的工作参数调整3.3.3 磁选机的故障处理3.4 破碎机的操作3.4.1 破碎机的启动和停止3.4.2 破碎机的负荷调节3.4.3 破碎机的故障处理第四章机电设备的检修维护技术4.1 电动机的检修与维护4.1.1 电动机的日常检查与维护 4.1.2 电动机故障的排除与维修 4.1.3 电动机的维保计划与记录4.2 输送机的检修与维护4.2.1 输送机的日常检查与维护4.2.2 输送机故障的排除与维修 4.2.3 输送机的维保计划与记录4.3 磁选机的检修与维护4.3.1 磁选机的日常检查与维护 4.3.2 磁选机故障的排除与维修 4.3.3 磁选机的维保计划与记录4.4 破碎机的检修与维护4.4.1 破碎机的日常检查与维护 4.4.2 破碎机故障的排除与维修 4.4.3 破碎机的维保计划与记录第五章安全操作与应急措施5.1 安全操作规程5.1.1 通用安全操作规程5.1.2 机电设备特殊安全操作规程5.2 应急措施与故障处理5.2.1 机电设备故障处理流程5.2.2 应急情况下的安全措施第六章总结与展望6.1 总结6.1.1 机电设备操作与维护技术的重要性6.1.2 本手册的贡献和价值6.2 展望6.2.1 机电设备操作与维护技术的发展趋势6.2.2 进一步提升机电设备操作与维护技术的建议结语本手册是煤矿机电设备操作与检修维护技术的综合指导，通过学习和掌握本手册的相关内容，可以帮助操作人员规范操作行为，提高设备的运行效率和安全性。
571采煤机电气部分说明书
采煤机说明书MG2×2×125/571-WD电牵引采煤机(电气部分)太原矿机电气发展有限公司目录第一部分电气系统简介 ................................................................................... - 4 -1.机型.............................................................................................................................. - 4 -2.机组的供电.................................................................................................................. - 4 -3.机组的特点.................................................................................................................. - 4 -4.电气系统的基本配置.................................................................................................. - 5 -5.电气系统具有的保护.................................................................................................. - 5 - 第二部分电控箱 ..................................................................................................... - 5 -1. 功能结构...................................................................................................................... - 5 -2. 内部主要元器件的功能和参数.................................................................................. - 6 - 第三部分启动控制回路主电源分配 ..................................................... - 9 -1. 电源部分...................................................................................................................... - 9 -2.采煤机的启动控制回路.............................................................................................. - 9 -3.运输机控制回路.......................................................................................................... - 9 - 第四部分控制中心 ............................................................................................. - 10 -1.控制中心结构组成.................................................................................................... - 10 -2.电源............................................................................................................................ - 10 -3. 控制中心的接口........................................................................................................ - 10 -4.控制中心的保护设置和屏蔽.................................................................................... - 11 -5. 采煤机控制中心的控制保护原理............................................................................ - 12 - 第五部分遥控系统功能及原理 ............................................................... - 13 -1.遥控器和端头站的操作功能.................................................................................... - 13 -2. 遥控系统工作原理.................................................................................................... - 13 -3.遥控系统的特点........................................................................................................ - 13 - 第六部分变频器 ................................................................................................... - 14 -1.变频装置参数............................................................................................................ - 14 -2. 变频调速系统原理.................................................................................................... - 15 - 第七部分电气系统操作 ................................................................................. - 17 -1. 警告............................................................................................................................ - 17 -2. 系统运行操作............................................................................................................ - 17 - 第八部分参数显示器 ....................................................................................... - 19 -1. 参数显示器操作按钮................................................................................................ - 19 - 第九部分维护 ......................................................................................................... - 24 -1. 日常检查（断电）.................................................................................................... - 24 -2. 周检查........................................................................................................................ - 24 -3. 月检查........................................................................................................................ - 24 - 附录变频装置使用指南 ................................................................................. - 25 -1. 变频装置维修时的安全性能措施............................................................................ - 25 -2.变频装置特性及控制盘说明.................................................................................... - 26 -3. 变频装置的故障跟踪................................................................................................ - 28 -第一部分电气系统简介1.机型MG2X2X125/571-WDMG—滚筒采煤机125—单台截割电机功率571—装机总功率W—无链牵引D—电牵引2.机组的供电2.1 单电缆供电2.2 供电电缆的型号（用户自备）：MCP 3×95+1×35+4×63.机组的特点3.1 多电机横向布置，安装维护方便3.2 机载式交流变频调速，一拖二牵引方式，可实现故障自诊断记忆功能。
煤矿设备维护说明书
煤矿设备维护说明书尊敬的用户：感谢您选择我们的煤矿设备。
为了确保设备的正常运行和延长使用寿命，我们提供了以下设备维护说明。
请您仔细阅读并按照本说明书进行设备的维护和保养。
一、安全操作1. 在使用设备前，请确保已经仔细阅读并理解设备操作手册中的安全操作指南，并遵守相关的安全规程。
2. 使用设备时，请佩戴适当的个人防护装备，如安全鞋、安全帽、护目镜等。
3. 在设备运行过程中，严禁擅自调整或拆卸设备部件，如需要进行维修或更换，请联系我们的售后服务部门。
二、设备维护1. 设备清洁：定期对设备进行清洁，特别是清除积尘和污垢，以保持设备的正常工作状态。
2. 润滑保养：根据设备操作手册中的指导，对设备相关部件进行定期润滑，确保设备的运转顺畅。
3. 检查部件：定期检查设备各部件的紧固情况，如有松动或损坏，请及时修复或更换。
4. 故障排除：若发现设备有异常运行、噪音增大、震动等问题，请先检查设备是否正常运转，如确实有故障，请及时联系我们的维修人员。
5. 零部件更换：零部件的更换应严格按照设备操作手册的规定进行，确保正确安装和使用。
三、保养记录1. 请在每次保养后填写保养记录单，记录相关的设备维护信息，以便于追踪设备的保养情况，并能够及时发现和解决问题。
2. 建议将保养记录单进行归档，以备将来参考或售后服务需要。
四、常见问题与解决方法为了帮助用户更好地维护设备，以下列举了一些常见问题及其解决方法，供您参考：1. 设备工作时出现异常噪音：请检查设备是否有松动的零部件，如有请加以固定或更换。
2. 设备运转突然停止：请先检查是否有电源中断等外部原因导致设备停止，如确认无外部原因，请联系售后服务部门。
3. 设备运行不平稳，有明显震动：请检查设备底座是否稳固，如果底座松动，请重新固定。
（以上内容仅为示例，具体常见问题与解决方法请参考设备操作手册）五、售后服务如果您在使用设备过程中遇到任何问题或需要售后服务，请随时联系我们的售后服务部门。
煤机操作维护手册
MG650/1480(1630)-GWD型交流电牵引采煤机操作维护手册西安煤矿机械有限公司XI`AN COAL MINING MACHINERY CO.,LTD2009. 6.目录第一章安全须知 (3)第二章井上试运转和拆运 (6)第三章采煤机的操作 (9)第四章电气控制与显示系统 (11)第五章采煤机的润滑 (18)第六章常见故障与处理方法 (20)第七章维护与检修 (31)第一章安全须知1.1安全守则采煤机上有明确的防爆标志：防爆腔标志Exd[ib]I(150℃)ExdI(150℃)采煤机使用应必备的安全工作条件：1. 海拔高度小于2000米；2. 周围介质温度在-5℃至+40℃之间；3. +25℃时，周围空气的相对湿度不大于95%；4. 在周围空气中的甲烷，煤尘，硫化氢，一氧化碳等易燃，易爆气体的含量应不超过《煤矿安全规程》中所规定安全标准的矿井中使用；5. 电网交流电压为3300V（1140V），50Hz;6. 周围介质无破坏性金属和绝缘材料的气体蒸气和尘埃；7. 有沼气和煤尘爆炸危险的环境，但符合《煤矿安全规程》。
1.2 正确使用1. 采煤机上的各种安全，危险，操作，保护等标志必须完整清晰。
2. 必须严格按照制造商制定的安装，拆卸，使用，操作，维护和检修的规定执行，以确保正确使用。
3. 采煤机只能用于采掘和采装煤炭，岩石，矿砂以及其他相似的矿物。
4. 对瓦斯矿井工作面，一旦易爆气体浓度达到极限值，就必须停止机器运行，并立即切断电源。
5. 所有电气设备都必须正确接地。
6. 所有电气箱在工作时都不允许打开盖板，并应在断电五分钟后方可打开盖板，同时在井下供电处悬挂“停电维修”标志。
7. 不能用摇臂升起采煤机。
8. 本机电气和机械零、部件若须更换时，必须使用本公司提供的配件，否则可能发生安全或工作事故。
9. 设备，大部件或零、组件运输时，必须仔细固定和保护，并保证运输和吊装设备有足够的承载能力。
采煤机维护培训手册(电气)
目录第一章电气系统简介 (2)第二章采煤机使用 (3)第三章 PLC(可编程逻辑控制器) (7)第四章变频器操作及维护 (14)第五章常见故障分析及处理 (26)第六章电气日常检修指南 (31)第七章备件表（电气部分） (33)第一章电气系统简介交流变频电牵引采煤机的电气系统一般由：⑴启动回路、⑵运输机闭锁（简称闭溜）回路、⑶主供电回路、⑷低压控制回路等组成。
1、启动回路启动回路一般将隔离开关超前断电接点、左右截割电机的温度接点、瓦斯断电仪接点（可选）串联在回路中，还包括启动按钮、停止按钮、自保节点和启动二极管等。
2、运输机闭锁（简称闭溜）回路闭溜回路一般就是一组带有机械闭锁的常闭节点。
它串联在工作面运输机的启动回路中，当采煤机在检修或紧急需要时可以停止运输机，并且闭溜按钮带有机械闭锁功能，必须手动复位后才可以再次启动运输机，保证人身和设备的安全。
3、主供电回路主供电回路一般由隔离开关、真空接触器、牵引变压器、控制变压器、变频器、左右截割电机、左右牵引电机、泵电机等组成。
4、低压控制回路低压控制回路一般包括PLC、本安电源、非本安电源、电磁阀、左右端头站、遥控器、瓦斯断电仪等。
补充说明：在原理图中1aX1 1表示的意思是1a电控箱隔爆腔中X1端子排的1号端子，a是表示在多个电控箱中第一个电控箱。
1a .1X1 1表示的意思是1a电控箱接线腔X1端子排的1号端子，其他以此类推。
第二章采煤机的使用一、注意事项1、交流变频电牵引采煤机启动时，应按起动按钮3—5秒钟，待起动后，观察中文显示屏的电压、电流、温度等信息一切正常后，方可左右牵引。
2、按牵引按钮时，禁止按住不松。
初牵引速度控制在1米/分钟内，待行走稳定后方可加速，一般控制在5米/分钟。
（初采期间，运行速度≤2米/分钟）以内3、需要改变牵引方向时，应先将牵引速度降到“0”米附近，按下牵停按钮，再反向牵引，同时观察中文显示屏的电压、电流、温度等信息是否正常，如正常，再调整运行速度。
采煤机维修保养使用手册教材
采煤机维修保养使用手册一、采煤机的解体安装1.采煤机的解体在条件许可时，应尽量减少采煤机分解后的件数。
必须对解体件进行保护：1. 对解体件外露的孔、腔必须严密封闭。
2. 对裸露的结合面，齿轮，轴头，管接头，操作手把，按钮等都必须采取保护措施。
3. 所有电控箱盖板必须盖好，所有外漏电缆及所有电气接头必须采取保护措施。
4. 对那些活动部分必须加以固定措施。
5. 油管、水管两端必须严密封堵。
6. 对紧固件和小零件等必须分类装箱运送。
2. 井下安装程序1. 把各大部件按安装位置一字摆开于机头或机尾溜槽上，用枕木垫平；2. 把左、右牵引部就位于溜槽上，导向滑靴套入齿轨，装好行走箱；3. 用千斤顶将大框架和牵引部齐平，并使各滑靴位于正确位置；4. 穿入联接螺栓和液压拉杠，先用各联接螺栓把三大件拧紧，再用专用高压泵将液压拉杠逐渐加压拉长至规定长度，最后拧紧全部螺母；液压拉杠正确安装压力及拉长量：按图纸要求执行：5. 穿销轴，挂左右摇臂及油缸，拧紧各螺栓，螺母；6. 挂滚筒及破碎机构；斜护板调至适当角度固定；7. 正确、可靠联接全部电缆，电气接头，油管，水路及控制线路。
8. 联接并检查和输送机，液压支架之间的配套关系。
3.井下试运转前需注意的问题1.连接机器时，请打开电控箱盖板，检查电控箱内是否有水，有锈，如有，必须进行处理，待电控箱内干燥后方可送电，否则会引起变频器或其它电气件的损坏。
2.检查采煤机移变电压，电压不能太高，否则对变频器不利。
3.仔细检查销排、齿轨上有无其它东西，在溜槽搭接处若有凸台或棱角应于清除，防止一开机行走时齿轨轮断齿或导向滑靴掰裂。
4.仔细检查电缆、水管、油管有无破损，各操作手把是否灵活。
二、产品操作维护指南1.电气日常检修指南1.检查主电缆是否有损坏，确保无明显破损。
2.检查牵引电缆是否有损坏，确保无明显破损。
3.检查电控箱盖板上按钮，确保可靠通断。
4.检查煤机上是否有大量积煤，有则清除掉。
采煤机操作及日常维护注意事项
采煤机操作及日常维护注意事项公司：编制：日期：采煤机操作及日常维护注意事项：操作前检查采煤机第一次起动前和任何全面停机后作如下检查。
由有资质的维护人员进行校正和调整。
1.确保已切断采煤机和刮板机的电源。
2.确保全部液压和电气控制装置处在关闭（OFF）或中间位置。
3.确保采煤机机架已接地。
4.确保液压系统的油位正常。
5.确保所有的齿轮箱和减速器的油位正常。
6.确保负荷中心输出电压适当。
7.恢复采煤机和刮板机电源。
8.检测所有的急停装置和安全装置。
9.确保下列控制装置操作正常。
a.摇臂升降油缸方向。
b.截割滚筒旋转方向。
c.破碎机升降油缸方向。
d.行走方向。
每班开始时执行以下操作。
如果需要修理和调整马上进行。
未纠正的小问题可能会导致大修和高代价的停机。
1.在采煤机6米范围内查看拖曳电缆有没有裂缝和绝缘破损。
2.确保所有的护罩和盖板在位且状态良好。
3.检查采煤机有无缺失或损坏的部件。
4.检查截齿和齿套的情况。
更换所有缺失、破损或损坏的部件。
5.确保截割滚筒旋转灵活。
6.检查截割滚筒金属面密封是否有漏油现象。
7.检测全部的遥控和机载急停开关，保证能正确操作。
8.确保下列控制装置操作正常。
a.摇臂升降油缸方向。
b.截割滚筒旋转方向。
d.行走方向。
9.检验显示器上支架计数是否与采煤机实际状况相匹配。
10.清除采煤机上所有的杂质，以防影响正常操作或导致过热。
11.执行全部的每班润滑步骤。
在摇臂齿轮箱处于水平位置时，检查摇臂齿轮箱油位。
在破碎机齿轮箱处于水平位置时，检查破碎机齿轮箱油位。
检查牵引齿轮箱的油位。
检查液压油油位。
12.检查所有水喷嘴，确保能正常工作。
13.检查冷却水是否流过电机。
如果没有水循环通过电机，操作采煤机不要超过15分钟。
缺水运转将大大降低电机寿命。
日检每日开始时执行以下操作。
如果需要修理和调整，马上进行。
未纠正的小问题可能会导致大修和高代价的停机。
检查齿轮箱有无异常噪音。
这些迹象表明轴承可能已坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章电气系统简介 (2)第二章采煤机使用 (3)第三章 PLC(可编程逻辑控制器) (7)第四章变频器操作及维护 (14)第五章常见故障分析及处理 (26)第六章电气日常检修指南 (31)第七章备件表（电气部分） (33)第一章电气系统简介交流变频电牵引采煤机的电气系统一般由：⑴启动回路、⑵运输机闭锁（简称闭溜）回路、⑶主供电回路、⑷低压控制回路等组成。
1、启动回路启动回路一般将隔离开关超前断电接点、左右截割电机的温度接点、瓦斯断电仪接点（可选）串联在回路中，还包括启动按钮、停止按钮、自保节点和启动二极管等。
2、运输机闭锁（简称闭溜）回路闭溜回路一般就是一组带有机械闭锁的常闭节点。
它串联在工作面运输机的启动回路中，当采煤机在检修或紧急需要时可以停止运输机，并且闭溜按钮带有机械闭锁功能，必须手动复位后才可以再次启动运输机，保证人身和设备的安全。
3、主供电回路主供电回路一般由隔离开关、真空接触器、牵引变压器、控制变压器、变频器、左右截割电机、左右牵引电机、泵电机等组成。
4、低压控制回路低压控制回路一般包括PLC、本安电源、非本安电源、电磁阀、左右端头站、遥控器、瓦斯断电仪等。
补充说明：在原理图中1aX1 1表示的意思是1a电控箱隔爆腔中X1端子排的1号端子，a是表示在多个电控箱中第一个电控箱。
1a .1X1 1表示的意思是1a电控箱接线腔X1端子排的1号端子，其他以此类推。
第二章采煤机的使用一、注意事项1、交流变频电牵引采煤机启动时，应按起动按钮3—5秒钟，待起动后，观察中文显示屏的电压、电流、温度等信息一切正常后，方可左右牵引。
2、按牵引按钮时，禁止按住不松。
初牵引速度控制在1米/分钟内，待行走稳定后方可加速，一般控制在5米/分钟。
（初采期间，运行速度≤2米/分钟）以内3、需要改变牵引方向时，应先将牵引速度降到“0”米附近，按下牵停按钮，再反向牵引，同时观察中文显示屏的电压、电流、温度等信息是否正常，如正常，再调整运行速度。
4、采煤机停机后，严禁立即开机，必须经过不低于3分钟的等待，（等待变频器显示屏黑屏后指示灯灭）才能重新开动采煤机，以保证变频器得到充分的放电时间。
5、开机前必须先供水，严禁无水开机；停机时，应先停机，后停水。
6、牵引变压器、牵引电机的所有的绝缘测试必须在断开变频器电缆连接的情况下进行。
否则会引起变频器损坏。
7、当第一次试运行采煤机或再次连接变频器、牵引电机电缆时，应检查相序是否正确。
以防由于相序错而导致机器两牵引电机对拉或顶牛，牵引不能正常行走。
8、请使用单位认真阅读相关型号交流变频电牵引采煤机产品说明书，严格按说明书规定操作。
二、操作前检查在首次操作采煤机之前，应该对设备进行调整。
修正和调整应由有资格的维护人员来进行。
1 、确保所有液压和电气控制处于停止OFF 位或中性位置。
2 、确保所有电气连接牢固，且机架接地。
3、检查所有液压和润滑油位，如有必要加油。
4、确保煤机的供电电压正确。
5、检查电机的正确相序，保证正确转向。
启动泵电机和按住遥控器上的摇臂升按钮来检查相序。
如果泵电机的相序不正确，则摇臂不能升起。
应立即停机，倒相序。
6、在没有水循环通过电机和电控箱的情况下，操作采煤机不要超过15 分钟。
这些部件无冷却水将会严重缩短其命。
7、参看维护手册的润滑图纸和说明，润滑所有润滑点。
8、检查所有的截齿已安装并可用。
如有必要维修。
9、检查喷水情况，如有必要维修。
10、检查煤机松动或缺失的盖板和部件。
如有必要维修。
11、检查所有的控制、急停和安全装置操作是否正常。
12、检查煤机的所有液压和电气功能。
确保其工作正常。
三、班前日常检查在每班开始时，进行下列检查。
如果煤机需要维修或调整，必须立即执行。
如果不纠正微小的问题，也会导致大修或高代价的停机。
起动煤机前确保人员和其它设备远离煤机。
1、确保所有的控制开关都在停止(OFF) 位或中位。
2、确保所有的护罩和盖板就位，且完好。
3、检查存在的危险，例如松的或缺失的盖板或断裂的部件。
4、清除采煤机上所有的易燃物，岩石，工具，和其它杂物，以防影响正常运行。
5、检查拖曳电缆绝缘有无绝缘裂缝或损坏。
6、细查采煤机所有的缺失或损坏部件。
7、检查截割部所有的磨损或损坏的截齿，更换所有用损坏的或缺失的截齿。
8、保证截割滚筒旋转灵活。
9、保证液压油在正确的油位。
参看维护手册加油指南。
10、润滑所有每班需要润滑的润滑点。
检查摇臂和牵引齿轮箱中的润滑油位。
参看维护手册的润滑指南。
11、检查截割滚筒周围金属表面密封有无漏油。
12、清洗所有的水过滤器。
13、检查所有水喷雾喷嘴，使其工作正常。
不要使用酸性或带有腐蚀性的水。
14、确保冷却水流经电机和电控箱。
15、确保所有的控制元件操作正常。
16、确保牵引电机和相关的部件转动灵活。
17、保证所有的防爆壳体、电机和元件完好。
18、确保所有的液压和电气机构功能工作正常。
19、检查电气部件- 特别是隔离开关，接触器，电机和电磁阀是否正常工作。
20、确保遥控器停止按钮和安装在主电控箱上的的急停开关和煤机停机开关操作正常。
第三章 PLC(可编程逻辑控制器)PLC（P rogram Logic Control，即可编程逻辑控制器），是采煤机电气系统的控制中心。
采煤机正常工作时,变频器的牵引方向、加减速控制；左右摇臂升降、制动抱闸的开断；左右截割电机的温度监测、牵引变压器温度监测、牵引、截割电机的电流采样；采煤机恒功率保护、“过零保护”、瓦斯断电保护等均通过PLC实现，以达到对采煤机接近完美的控制性能。
交流变频电牵引采煤机电控系统选用的PLC是日本三菱公司的Fx2N系列，它具有可靠性高、抗干扰能力强的特点, 且采用导轨式安装, 非常方便。
PLC 采用模块式硬件结构,组合和扩展都相当方便，用程序式的软连接代替传统的继电器式的硬连接，减少了故障连接点，控制系统接线简单、可靠，使得维护检修方便易行。
现简要地将其分述如下：（一）、结构简介交流变频电牵引采煤机电控系统的PLC由基本单元、扩展模块、特殊模块等组成。
PLC实物图如下页所示：箭头5表示PLC主机与扩展模块相连接的排线插头。
根据采煤机的控制需求，一般后连FX2N-8EYR、FX2N-4AD（或FX2N-8AD）、FX2N-4AD-PT 等模块。
箭头12表示锂电池，当采煤机停机时，为内部元件提供电源支持，保证信息和程序的可靠存贮。
电池寿命约5年，当电池电压下降时，箭头11放大图中的“BATT.V”灯亮（红色），这时PLC还可以工作一个月左右，但建议及时更换电池，以免因程序丢失等原因耽误生产。
箭头15表示功能扩展板安装插座，也就是FX2N-485-BD模块的插座。
PLC通过该模块与变频器进行通讯，用来实时地读取变频器的内部运行数据及故障信息。
箭头10放大图中的箭头17表示PLC的编程口，它用来连接中文显示屏，将PLC内部的各种数据显示在中文显示屏上，在插拔时，一定要注意针脚的对应位置。
箭头10放大图中的箭头16表示PLC内置的RUN/STOP（运行/停止）开关。
当采煤机正常工作时，此开关应处于RUN上，此时箭头11放大图中的RUN灯亮（绿色）。
如果置于STOP上，PLC停止工作，也就是说采煤机的所有功能将不起作用，请拨至RUN位置。
（二）、指示灯PLC的指示灯包括输入指示灯、输出指示灯、内部运行状况指示灯，分别如实物图中的箭头4、箭头7、箭头11所示。
2.1、输入、输出指示灯：对于每一个输入、输出端子,PLC的输入端子一般用X**对应，输出端子一般用Y**对应，输入和输出的公共端是无关的，都有与之唯一对应的输入、输出指示灯。
如能深刻理解输入、输出指示灯的状态，对于处理分析电气故障非常有好处。
当采煤机控制部分出现问题时，可将问题一分为二（输入或者输出），简化处理。
例如：当通过采煤机左端头站操作“左升”时，左摇臂并没有升起的动作，而手动升降正常，这时我们就可以通过观察PLC输入、输出指示灯的办法来排查问题: 首先观察相应输入指示灯，若灯亮，则表示从端头站至PLC的输入回路正常；若指示灯不亮，则需要重点检查输入回路。
输入指示灯正常后，察看相应的输出指示灯，若灯亮，则需要重点检查左升电磁阀、24V电源、2Mpa控制油压及其线路连接等；若不亮，则估计PLC自身出现故障。
从而根据输入、输出指示灯的状态快速准确地排查问题，处理故障。
2.2、内部运行状况指示灯PLC基本单元右方中部有四个指示灯，也就是箭头11放大图中所示的四个灯，它们表明了PLC内部的运行状况。
这四个指示灯的含义分别是：第一个为POWER灯，即电源指示灯，正常时，绿色，常亮。
第二个为RUN灯，即运行指示灯，正常时，绿色，常亮。
第三个为BATT.V灯，即电池电压下降指示灯，正常时熄灭，故障时红色。
当此灯红色闪烁时，提示尽快更换电池，当此灯红色常亮时，程序不工作。
第四个为PROG-E、CPU-E指示灯，PROG-E即程序出错指示灯，正常时熄灭，故障时红色闪烁。
CPU-E灯，即CPU故障指示灯，正常时熄灭，故障时红色常亮，说明PLC主模块损坏。
（注意：对于BATT.V、PROG-E、CPU-E灯，在送、断电的瞬间红色，属正常现象。
（三）、输入、输出端子所谓输入输出，也就是将采煤机的外围信号输入到PLC（不管是中间操作按钮还是端头站、遥控器的操作），经过程序逻辑处理后输出，驱动负载工作。
例如：对于Fx2N-32MR-001型号的PLC来说，输入16点，输出16点，继电器型输出。
输入继电器（X）、输出继电器（Y）的编号是按8进制数码分配。
输入端子编号为X0～X7、X10～X17；输出端子编号为Y0～Y7、Y10～Y17。
（四）、公共端对于电气控制系统来说，都有回路的概念，对于PLC也不例外。
输入、输出点要工作，都要与另外一点构成回路。
此点就是公共端COM。
对输入端子来说，只有一个公共端COM，也就是说每一点都必须与COM 端形成回路，才可以正常工作。
对输出端子来说，由于电压等级不同，负载类型不同，并且公共端接点容量有限，所以通常分为几个公共端COM1、COM2…。
在判断PLC的一路输出是否正常时，可用万用表测试。
从PLC上甩开此端子的负载连线，用万用表测试输出端子与其对应的公共端是否畅通，来进一步确定端子是否损坏。
PLC作为采煤机控制的核心元件，它的质量相当可靠。
当存在不可预知的因素导致其损坏时，更换也相当简单：先用梅花螺丝刀卸下输入、输出端子的两个黑色固定螺丝，再用两个平口螺丝刀将PLC实物图中箭头8所示的导轨卡子同时拉出，即可方便更换。
这时不要拆除输入、输出端子的连接线，以免导致线路混乱。
（五）、FX2N-8EYR/ FX2N-16EYRFX2N-8EYR/ FX2N-16EYR是一个PLC的输出扩展模块，此模块主要功能是：当煤机送上电后，PLC逻辑运算正常后，接点闭合，实现采煤机自保。
