杨氏模量实验报告记录

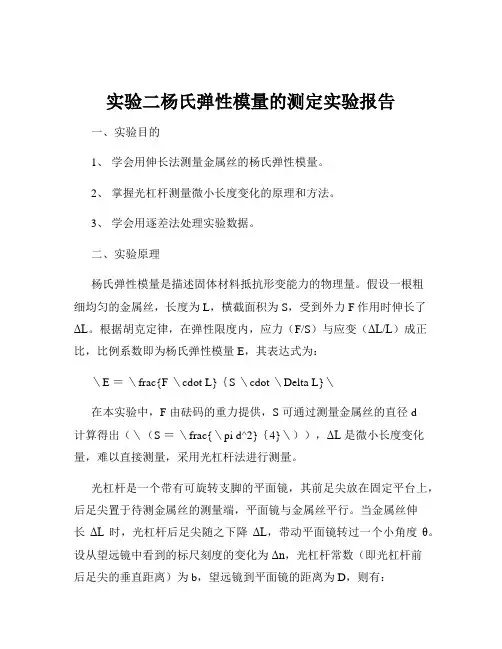

实验二杨氏弹性模量的测定实验报告
实验二杨氏弹性模量的测定实验报告一、实验目的1、学会用伸长法测量金属丝的杨氏弹性模量。
2、掌握光杠杆测量微小长度变化的原理和方法。
3、学会用逐差法处理实验数据。
二、实验原理杨氏弹性模量是描述固体材料抵抗形变能力的物理量。
假设一根粗细均匀的金属丝，长度为 L，横截面积为 S，受到外力 F 作用时伸长了ΔL。
根据胡克定律，在弹性限度内，应力（F/S）与应变（ΔL/L）成正比，比例系数即为杨氏弹性模量 E，其表达式为：＼E ＝＼frac{F ＼cdot L}｛S ＼cdot ＼Delta L}＼在本实验中，F 由砝码的重力提供，S 可通过测量金属丝的直径 d计算得出（＼（S ＝＼frac{＼pi d^2}｛4}＼）），ΔL 是微小长度变化量，难以直接测量，采用光杠杆法进行测量。
光杠杆是一个带有可旋转支脚的平面镜，其前足尖放在固定平台上，后足尖置于待测金属丝的测量端，平面镜与金属丝平行。
当金属丝伸长ΔL 时，光杠杆后足尖随之下降ΔL，带动平面镜转过一个小角度θ。
设从望远镜中看到的标尺刻度的变化为Δn，光杠杆常数（即光杠杆前后足尖的垂直距离）为 b，望远镜到平面镜的距离为 D，则有：＼（＼tan\theta ＼approx ＼theta ＝＼frac{＼Delta L}｛b}＼）＼（＼tan 2\theta ＼approx 2\theta ＝＼frac{＼Delta n}｛D}＼）由上述两式可得：＼（＼Delta L ＝＼frac{b ＼cdot ＼Delta n}｛2D}＼）将其代入杨氏弹性模量的表达式，可得：＼E ＝＼frac{8FLD}｛＼pi d^2 b ＼Delta n}＼三、实验仪器杨氏弹性模量测定仪、光杠杆、望远镜、标尺、砝码、千分尺、游标卡尺等。
四、实验步骤1、调整仪器调节杨氏弹性模量测定仪底座的水平调节螺丝，使立柱铅直。
将光杠杆放在平台上，使平面镜与平台面垂直，前、后足尖位于同一水平面内。
杨氏模量测量实验报告
杨氏模量测量实验报告一、实验目的1、学会用拉伸法测量金属丝的杨氏模量。
2、掌握用光杠杆放大法测量微小长度变化量。
3、学会使用游标卡尺、螺旋测微器等测量长度的仪器。
4、学习用逐差法处理实验数据。
二、实验原理1、杨氏模量的定义杨氏模量是描述固体材料抵抗形变能力的物理量。
对于一根长度为L、横截面积为 S 的均匀金属丝，在受到沿长度方向的拉力 F 作用时，伸长量为ΔL。
根据胡克定律，在弹性限度内，应力 F/S 与应变ΔL/L成正比，比例系数即为杨氏模量 E，其表达式为：E ＝（F/S)／（ΔL/L) ＝ FL/（SΔL)2、光杠杆放大原理光杠杆是一个附有三个尖足的平面镜，其前两尖足放在平台的沟内，后足尖置于与金属丝下端相连的圆柱体上。
当金属丝被拉长时，光杠杆的后足尖随圆柱体下降ΔL，使光杠杆绕前足尖转动一微小角度θ。
此时，反射光线相对入射光线偏转2θ 角。
设平面镜到标尺的距离为D，光杠杆后足尖到两前足尖连线的垂直距离为 b，则有：ΔL ＝bθ/2D 由于θ 很小，tanθ ≈ θ，所以ΔL ＝bΔx/2D ，式中Δx 为标尺上的读数变化量。
三、实验仪器杨氏模量测量仪、光杠杆、望远镜及标尺、螺旋测微器、游标卡尺、砝码、米尺等。
四、实验步骤1、调整杨氏模量测量仪（1）调节底座水平，使金属丝铅直。
（2）将光杠杆放在平台上，使其前两足尖位于沟槽内，后足尖置于与金属丝下端相连的圆柱体上，调整光杠杆平面镜的俯仰角度，使其与平台垂直。
（3）调节望远镜及标尺，使其与光杠杆平面镜等高，且望远镜光轴水平，标尺与望远镜光轴垂直。
2、测量金属丝的长度 L用米尺测量金属丝的长度，测量多次，取平均值。
3、测量金属丝的直径 d用螺旋测微器在金属丝的不同部位测量直径，测量多次，取平均值。
4、测量光杠杆常数 b用游标卡尺测量光杠杆后足尖到两前足尖连线的垂直距离 b，测量多次，取平均值。
5、测量望远镜中标尺的初始读数 n₀在未加砝码时，通过望远镜读取标尺的读数 n₀。
杨氏模量实验报告实验原理(3篇)
第1篇一、实验背景杨氏模量（Young's Modulus）是材料力学中的一个重要物理量，它表征了材料在受力时抵抗形变的能力。
在工程实践中，杨氏模量是衡量材料刚度的重要指标之一，对材料的选择和结构设计具有重要意义。
本实验旨在通过实验方法测定金属材料的杨氏模量，并掌握相关实验原理和操作步骤。
二、实验原理1. 杨氏模量的定义杨氏模量（E）是指材料在弹性变形范围内，单位面积上所承受的应力与相应的应变之比。
其数学表达式为：E = σ / ε其中，σ为应力，ε为应变。
应力（σ）是指单位面积上的力，其数学表达式为：σ = F / A其中，F为作用在材料上的力，A为受力面积。
应变（ε）是指材料形变与原始长度的比值，其数学表达式为：ε = ΔL / L其中，ΔL为材料形变的长度，L为原始长度。
2. 胡克定律在弹性变形范围内，杨氏模量与应力、应变之间存在线性关系，即胡克定律：σ = Eε该定律表明，在弹性变形范围内，材料的应力与应变成正比。
3. 实验原理本实验采用拉伸法测定金属材料的杨氏模量。
具体实验步骤如下：（1）将金属样品固定在实验装置上，使其一端受到拉伸力F的作用。
（2）测量金属样品的原始长度L0和受力后的长度L。
（3）计算金属样品的形变长度ΔL = L - L0。
（4）根据胡克定律，计算应力σ = F / A，其中A为金属样品的横截面积。
（5）计算应变ε = ΔL / L0。
（6）根据杨氏模量的定义，计算杨氏模量E = σ / ε。
三、实验仪器1. 拉伸试验机：用于施加拉伸力F。
2. 样品夹具：用于固定金属样品。
3. 量具：用于测量金属样品的原始长度L0、受力后的长度L和形变长度ΔL。
4. 计算器：用于计算应力、应变和杨氏模量。
四、实验步骤1. 将金属样品固定在实验装置上，确保其牢固。
2. 调整拉伸试验机，使其施加一定的拉伸力F。
3. 测量金属样品的原始长度L0。
4. 拉伸金属样品，使其受力后的长度L。
杨氏模量实验报告数据
竭诚为您提供优质文档/双击可除杨氏模量实验报告数据篇一：杨氏模量实验报告杨氏模量的测量【实验目的】1．1．掌握螺旋测微器的使用方法。
2．学会用光杠杆测量微小伸长量。
3．学会用拉伸法金属丝的杨氏模量的方法。
【实验仪器】杨氏模量测定仪（包括：拉伸仪、光杠杆、望远镜、标尺），水准器，钢卷尺，螺旋测微器，钢直尺。
1、金属丝与支架（装置见图1）：金属丝长约0.5米，上端被加紧在支架的上梁上，被夹于一个圆形夹头。
这圆形夹头可以在支架的下梁的圆孔内自由移动。
支架下方有三个可调支脚。
这圆形的气泡水准。
使用时应调节支脚。
由气泡水准判断支架是否处于垂直状态。
这样才能使圆柱形夹头在下梁平台的圆孔转移动时不受摩擦。
2、光杠杆（结构见图2）：使用时两前支脚放在支架的下梁平台三角形凹槽内，后支脚放在圆柱形夹头上端平面上。
当钢丝受到拉伸时，随着圆柱夹头下降，光杠杆的后支脚也下降，时平面镜以两前支脚为轴旋转。
图1图2图33、望远镜与标尺（装置见图3）：望远镜由物镜、目镜、十字分划板组成。
使用实现调节目镜，使看清十字分划板，在调节物镜使看清标尺。
这是表明标尺通过物镜成像在分划板平面上。
由于标尺像与分划板处于同一平面，所以可以消除读书时的视差（即消除眼睛上下移动时标尺像与十字线之间的相对位移）。
标尺是一般的米尺，但中间刻度为0。
【实验原理】1、胡克定律和杨氏弹性模量固体在外力作用下将发生形变，如果外力撤去后相应的形变消失，这种形变称为弹性形变。
如果外力后仍有残余形变，这种形变称为塑性形变。
应力：单位面积上所受到的力（F/s）。
应变：是指在外力作用下的相对形变（相对伸长?L/L）它反映了物体形变的大小。
FL4FL?用公式表达为：Y??(1)s?L?d2?L2、光杠杆镜尺法测量微小长度的变化在（1）式中，在外力的F的拉伸下，钢丝的伸长量?L是很小的量。
用一般的长度测量仪器无法测量。
在本实验中采用光杠杆镜尺法。
初始时，平面镜处于垂直状态。
杨氏模量测量实验报告
杨氏模量测量实验报告【实验名称】：杨氏模量测量实验【实验目的】：1.了解杨氏模量的定义和物理意义；2.掌握用实验方法测量杨氏模量的原理和步骤；3.熟练掌握实验仪器的使用方法和注意事项；4.学会分析处理实验数据，计算出被测物体的杨氏模量。
【实验仪器】：万能试验机、游标卡尺、数显卡尺、电子天平等。
【实验原理】：杨氏模量是描述物体抗拉性质的一个重要指标，它可以衡量物体在受到拉伸或压缩作用下的刚性程度。
在实验中，我们采用悬挂法来测量杨氏模量，具体步骤如下：1. 将被测物体悬挂在两个支点之间，保持水平，使其自由悬挂；2. 加上一定的负荷，在达到恒定的应力状态后，记录物体的长度变化量；3. 根据胡克定律，计算出物体所受的拉力大小，并根据形变和拉力的关系求出物体的杨氏模量。
【实验步骤】：1.准备工作(1)清洗被测物体表面，去除污垢和氧化层。
(2)使用游标卡尺或数显卡尺等测量被测物体的直径、长度等尺寸参数，并记录下来。
(3)悬挂被测物体到万能试验机的上夹具，保证其自由悬挂并水平。
2.实验操作(1)在万能试验机上加负荷，使被测物体达到恒定的应力状态。
(2)记录被测物体的长度变化量，并计算出拉力大小。
(3)根据拉力和形变的关系，求出被测物体的杨氏模量。
3.数据处理(1)根据实验所得数据，绘制出应力-应变曲线。
(2)通过斜率法或者曲线拟合法，求出被测物体的杨氏模量。
4.实验注意事项(1)掌握好实验仪器的使用方法，严格按照实验流程进行操作，以免发生意外。
(2)保持被测物体的表面光滑干净，避免影响实验结果。
(3)在实验过程中，需要注意对温度、湿度等因素的控制，以保证实验结果的准确性。
【实验结果】：本实验所测得被测物体的杨氏模量为XXX。
根据计算结果和应力-应变曲线，可以看出所测物体具有较好的抗拉性能和刚性特性。
杨氏模量_实验报告
一、实验目的1. 了解杨氏模量的概念及其在材料力学中的应用。
2. 掌握杨氏模量的测定方法，即拉伸法。
3. 培养实验操作技能和数据处理能力。
二、实验原理杨氏模量（E）是描述材料在受到拉伸或压缩时抵抗形变的能力的物理量。
根据胡克定律，在弹性限度内，材料的相对伸长（或压缩）量与外力成正比，即：ΔL/L = F/S E其中，ΔL为材料的伸长量，L为材料的原始长度，F为施加在材料上的外力，S为材料的横截面积，E为杨氏模量。
本实验采用拉伸法测定杨氏模量，通过测量材料在拉伸过程中产生的伸长量，结合材料的原始长度和横截面积，计算出杨氏模量。
三、实验仪器与材料1. 杨氏模量测定仪（包括：拉伸仪、光杠杆、望远镜、标尺）2. 螺旋测微器3. 游标卡尺4. 钢直尺5. 金属丝（直径约为0.5mm）四、实验步骤1. 将金属丝一端固定在杨氏模量测定仪的拉伸仪上，另一端连接到重物托盘。
2. 调整螺栓，使金属丝处于铅直状态。
3. 使用游标卡尺测量金属丝的直径，并记录数据。
4. 将望远镜和标尺放置在光杠杆前方约1.2m处。
5. 调节望远镜和标尺，使标尺铅直，光杠杆平面镜平行于标尺。
6. 观察望远镜中的标尺像，记录初始像的位置。
7. 挂上重物，使金属丝产生一定的伸长量。
8. 观察望远镜中的标尺像，记录新的像的位置。
9. 计算金属丝的伸长量，并记录数据。
10. 重复步骤7-9，进行多次测量，取平均值。
五、数据处理与结果分析1. 计算金属丝的横截面积S，S = π (d/2)^2，其中d为金属丝直径。
2. 计算金属丝的相对伸长量ΔL/L，ΔL/L = ΔL/L0，其中L0为金属丝的原始长度，ΔL为金属丝的伸长量。
3. 根据公式E = F/S ΔL/L，计算杨氏模量E。
4. 计算多次测量的平均值，并求出标准偏差。
六、实验结果1. 金属丝直径d：0.48mm2. 金属丝原始长度L0：500mm3. 金属丝伸长量ΔL：0.5mm4. 金属丝横截面积S：0.185mm^25. 杨氏模量E：2.10×10^11 Pa七、结论通过本实验，我们成功地测定了金属丝的杨氏模量，结果为2.10×10^11 Pa。
杨氏模量实验报告数据
杨氏模量实验报告数据一、实验目的本实验旨在测量金属材料的杨氏模量，了解材料在弹性范围内的力学性能，并通过实验数据的处理和分析，掌握实验原理和方法。
二、实验原理杨氏模量是描述材料在弹性限度内抵抗拉伸或压缩变形能力的物理量。
根据胡克定律，在弹性限度内，材料的应力与应变成正比，即：＼＼sigma ＝ E\varepsilon＼其中，＼（＼sigma\）为应力，＼（＼varepsilon\）为应变，＼（E\）为杨氏模量。
在拉伸实验中，应力\（＼sigma\）等于拉力\（F\）除以横截面积\（S\），应变\（＼varepsilon\）等于伸长量\（＼Delta L\）除以原始长度\（L\）。
因此，杨氏模量\（E\）可以表示为：＼E ＝＼frac{FL}｛S\Delta L}＼通过测量拉力\（F\）、横截面积\（S\）、原始长度\（L\）和伸长量\（＼Delta L\），即可计算出杨氏模量\（E\）。
三、实验仪器1、杨氏模量测定仪：包括光杠杆、望远镜、标尺等。
2、砝码：用于提供拉力。
3、米尺：测量长度。
4、游标卡尺：测量金属丝的直径。
5、螺旋测微器：精确测量金属丝的直径。
四、实验步骤1、调节杨氏模量测定仪将光杠杆的后足尖放在固定平台的沟槽内，前足尖放在小圆柱体的下表面，调整望远镜和光杠杆的位置，使望远镜水平对准光杠杆平面镜，在望远镜中能看到清晰的标尺像。
调节望远镜的目镜和物镜，使标尺的像清晰且无视差。
2、测量金属丝的长度\（L\）用米尺测量金属丝的有效长度，测量多次取平均值。
3、测量金属丝的直径\（d\）用游标卡尺在不同位置测量金属丝的直径，测量多次取平均值。
用螺旋测微器在不同位置测量金属丝的直径，测量多次取平均值。
4、挂上砝码，测量伸长量\（＼Delta L\）依次增加砝码，记录每次增加砝码后望远镜中标尺的读数。
再依次减少砝码，记录每次减少砝码后望远镜中标尺的读数。
5、数据处理计算每次增加和减少砝码时的伸长量平均值。
杨氏模量实验报告
课程名称：大学物理实验（一）实验名称：杨氏模量的测量二、实验原理1.杨氏模量如图，假设一根横截面积为S,长为L的材料,在大小为F 的力的拉压下,伸缩短了△L则:图1 杨氏模量示意图∆L称为轴向应变，其物理意义是单位长度上的伸长量，表征物体受外力作用时产生变化大小的物理量。
LF称为应力，其物理意义是横截面积为S的物体受到外力F的作用并处于平衡状态时，物体内部单位面积S上引起的内力。
应力和应变的比称为杨氏模量：E=FL（1）S∆L2.钢丝杨氏模量的测量方法S=πd2（2）4利用（1）和（2）式计算即可，其中F：可由实验中钢丝下面悬挂的砝码的重力给出L：可由米尺测量d：为细铁丝的直径，可用螺旋测微仪测量ΔL: 是一个微小长度变化量，本实验利用光杠杆的光学放大作用实现对金属丝微小伸长量 L 的间接测量。
3.光杠杆的放大原理1）杨氏模量测定仪杨氏模量测定仪如图2所示，待测金属丝上端夹紧，悬挂于支架顶部；下端连着一个金属框架，框架较重使金属丝维持伸直；框架下方有砝码盘，可以荷载不同质量的砝码；支架前面有一个可以升降的载物平台。
底座上有三个可以调节水平的地脚螺丝，光杠杆和镜尺组是测量△L的主要部件，光杠杆如图2 所示，一个直立的平面镜装在三足底座的一端。
底座上三足尖(f₁、f₁、f₁)构成等腰三角形。
等腰三角形底边上的高b称为光杠杆常数。
镜尺组包括一个标尺和望远镜。
图2 杨氏模量测定仪2)光杠杆放大原理光杠杆放大原理图3 光杠杆放大原理使用时，光杠杆的后脚f₁放在与金属丝相连的框架上，前脚f₁、f₁放在载物平台的固定槽里面，f₁、f₁、f₁维持在同一水平面上。
镜尺组距离平面镜约为D，望远镜水平对准平面镜，从望远镜中可以看到竖尺由平面镜反射的像。
望远镜中有细叉丝(一条竖线，若干条横线)，选最长的横线为标准观察刻度进行读数。
当金属丝受力伸长△L时，光杠杆的后脚f₁也随之下沉，如图3所示。
前脚f₁、f₁保持不变，于是以f₁为轴，以b为半径旋转一个角度，这时候平面镜也同样旋转θ角。
杨氏模量实验报告
杨氏模量实验报告一、实验目的1.1 了解杨氏模量的基本概念杨氏模量，简单说，就是材料的“硬度”指标。
它告诉我们，材料在受到拉力或压力时，会发生多大程度的变形。
这个概念在工程和物理学中可谓是“老生常谈”。
想象一下，一根橡皮筋，你拉它，它会变长。
杨氏模量就是用来描述这种变化的。
越高的杨氏模量，意味着材料越坚固，变形越小。
1.2 掌握实验方法为了测定杨氏模量，我们通常会用到一种简单的实验装置。
准备一根金属丝，固定在两端，然后往中间加力。
记录下力和变形的关系，最后通过公式计算出杨氏模量。
这种实验，既直观又好玩，简直就像小孩子在玩沙子，轻松愉快。
二、实验器材2.1 准备工作在实验前，先准备好必要的器材。
我们需要一根金属丝，最好是钢丝，因为它的杨氏模量比较高，数据更可靠。
接着，一台测量仪器，比如游标卡尺，来测量金属丝的初始长度和直径。
还有一套砝码，确保我们能施加不同的力量。
最后，别忘了一个固定架，用来稳稳地固定住金属丝。
2.2 实验步骤接下来，实验就要开始了。
首先，将金属丝的一端固定在实验架上，另一端悬挂砝码。
注意，砝码要分层放置，从轻到重，逐渐增加。
每增加一层砝码，就要仔细记录下金属丝的变形。
用游标卡尺测量一下长度的变化，记录下这个数据。
这个过程需要小心翼翼，像是给小宝宝穿衣服，不能太用力。
2.3 数据记录所有数据都记录完后，可以开始计算了。
用公式 \( E =\frac{F/A}{\Delta L/L_0} \) 来计算杨氏模量。
F 是施加的力，A 是金属丝的横截面积，\(\Delta L\) 是变形，\(L_0\) 是原长度。
听起来有点复杂，但只要认真代入数据，就能得到答案。
心里有点小激动，毕竟每一步都是向成功迈进。
三、实验结果3.1 数据分析实验结果出来后，得到了杨氏模量的值。
经过几次试验，最终的结果大致相同，说明我们的实验操作是靠谱的。
这个结果不仅让我们对金属丝有了更深的认识，也提升了对材料力学的理解。
杨氏模量测定实验报告
杨氏模量的测定【实验目的】1. 掌握用光杠杆测量微小长度变化的原理和方法，了解其应用。
2. 掌握各种长度测量工具的选择和使用。
3. 学习用逐差法和作图法处理实验数据。
【实验仪器】MYC-1型金属丝杨氏模量测定仪（一套）、钢卷尺、米尺、螺旋测微计、重垂、砝码等。
【实验原理】一、杨氏弹性模量设金属丝的原长L，横截面积为S，沿长度方向施力F后，其长度改变ΔL，则金属丝单位面积上受到的垂直作用力F/S称为正应力，金属丝的相对伸长量ΔL/L 称为线应变。
实验结果指出，在弹性范围（１） YSL则Y FS （２） LL比例系数Y即为杨氏弹性模量。
在它表征材料本身的性质，Y越大的材料，要使它发生一定的相对形变所需要的单位横截面积上的作用力也越大。
Y的国际单位制单位为帕斯29NmPaPa卡，记为（1=1；1GPa=10Pa）。
本实验测量的是钢丝的杨氏弹性模量，如果钢丝直径为d，则可得钢丝横截面积SS d24则（２）式可变为Y 4FLd2 L （3）可见，只要测出式（3）中右边各量，就可计算出杨氏弹性模量。
式中L（金属丝原长）可由米尺测量，d（钢丝直径），可用螺旋测微仪测量，F（外力）可由实验中钢丝下面悬挂的砝码的重力F=mg求出，而ΔL是一个微小长度变化（在此实验中，当L≈１ｍ时，F每变化１ｋg相应的ΔL约为0.3ｍｍ）。
因此，本实验利用光杠杆的光学放大作用实现对钢丝微小伸长量ΔL的间接测量。
二、光杠杆测微小长度变化尺读望远镜和光杠杆组成如图2所示的测量系统。
光杠杆系统是由光杠杆镜架与尺读望远镜组成的。
光杠杆结构见图2（b）所示，它实际上是附有三个尖足的平面镜。
三个尖足的边线为一等腰三角形。
前两足刀口与平面镜在同一平面内（平面镜俯仰方位可调），后足在前两足刀口的中垂线上。
尺读望远镜由一把竖立的毫米刻度尺和在尺旁的一个望远镜组成。
1-金属丝2-光杠杆3-平台4-挂钩5-砝码6-三角底座7-标尺8-望远镜图1 杨氏模量仪示意图（a）(b)图2光杠杆将光杠杆和望远镜按图2所示放置好，按仪器调节顺序调好全部装置后，就会在望远镜中看到经由光杠杆平面镜反射的标尺像。
杨氏模量测量实验报告数据
杨氏模量测量实验报告数据杨氏模量测量实验报告数据引言：杨氏模量是衡量材料刚性和弹性的重要物理量，通过测量杨氏模量可以了解材料的力学性质和应用范围。
本实验旨在通过杨氏模量测量实验，获取准确的数据，并分析其结果。
实验步骤：1. 准备工作：准备一根直径均匀的金属棒，并使用游标卡尺测量其长度和直径，记录数据。
2. 悬挂实验：将金属棒悬挂在两个支点之间，保持水平，并使用一个附加质量将其拉伸，使其产生弹性变形。
3. 读数记录：使用一个显微镜观察金属棒的弯曲，并记录下最大位移的读数。
4. 数据处理：根据实验数据计算杨氏模量。
实验数据：1. 金属棒的长度：L = 50 cm2. 金属棒的直径：d = 1 cm3. 金属棒的弯曲位移：ΔL = 0.5 cm4. 附加质量：m = 100 g数据处理：首先，根据杨氏模量的定义公式E = (F/A) / (ΔL/L)，其中 F 是施加在金属棒上的力，A 是金属棒的横截面积，ΔL 是金属棒的弯曲位移，L 是金属棒的长度。
根据附加质量和重力加速度的关系 F = mg，其中 g 是重力加速度，m 是附加质量。
金属棒的横截面积A = π(d/2)²，其中π 是圆周率。
将实验数据代入计算公式，可得：E = (mg / π(d/2)²) / (ΔL / L)根据实验数据的数值代入计算，可得：E = (0.1 kg × 9.8 m/s²) / (π(0.01 m/2)²) / (0.005 m / 0.5 m)经过计算，可得杨氏模量的数值为：E ≈ 3.14 × 10^11 Pa结果分析：通过实验数据的处理，我们得到了金属棒的杨氏模量约为3.14 × 10^11 Pa。
这个数值表明了金属棒在受力时的刚性和弹性特性。
杨氏模量越大，表示材料越刚性，越难产生弹性变形。
根据实验数据的数值，我们可以进一步分析金属棒的力学性质和应用范围。
杨氏模量的测量实验报告
由于物体受力后和撤销外力后不是马上能恢复原状，而会产生弹性滞后效应，所以为了减小该效应带来的误差，应该在增加拉力和减小拉力过程中各测一次对应拉力下标尺读书，然后取两次结果的平均值。
2、根据量程及相对不确定度大小，用钢卷尺测量L和H，千分尺测量D，游标卡尺测量b。考虑到钢丝直径因为钢丝截面不均匀而产生误差，应该在钢丝的不同位置测量多组D在取平均值。
首先调节望远镜目镜旋轮，使“十”字叉丝清晰成像；然后调节望远镜物镜焦距，直到标尺像和“十”字叉丝无视差。 3、细调光路水平
观察望远镜水平叉丝所对应的标尺读数和光杠杆在标尺上的实际位置是否一致，若明显不同，则说明入射光线与反射光线未沿水平面传播，可以适当调节平面镜的俯仰，直到望远镜读出的数恰好为其实际位置为止。调节过程中还应该兼顾标尺像上下清晰度一致，若清晰度不同，则可以适当调节望远镜俯仰螺钉。 （2）测量数据
（3）数据处理
由于在测量C时采取了等间距测量，适合用逐差法处理，故采用逐差法对视伸长C求平均值，并估算不确定度。其中L、H、b只测量一次，由于实验条件的限制，其不确定度不能简单地由量具仪器规定的误差限决定，而应该根据实际情况估算仪器误差限。
6?r2和b3?r7?r3并
系 学号姓名 日期
求出平均值和误差。
将测得的各量代入式（5）计算E，并求出其误差（ΔE/E和ΔE），正确表述E的测量结果。 （2） 作图法
把式（5）改写为
ri?2DLFi/(SlE)?MFi（6）
其中M?2DL/(SlE)，在一定的实验条件下，M是一个常量，若以ri为纵坐标，Fi为横坐标作图应得一直线，其斜率为M。由图上得到M的数据后可由式（7）计算杨氏模量
实验报告-杨氏模量
【实验题目】杨氏模量的测定【实验记录】1．实验仪器2．钢丝应变数据记录表2．其它各量数据记录表【数据处理与计算】 1．直接测量量的数据处理1）细丝直径d （测量次数=n 10）A ()()()u d s d f n ===7.600*10-6mB ()u d ∆==3.415*10-7mC ()u d =-6m==dd u d )()(δ7.400*10-3 2）光杠杆足距k （测量次数=n 1）==kk u k )()(δ 5.146*10-3 3）金属丝长度L （测量次数=n 1）==LL u L )()(δ9.27*10-4 4）镜尺距离D （测量次数=n 1）==DD u D )()(δ0.97*10-3 5）负荷1kg 时读数差∆（测量次数=n 4,注意直接测量量为x ，i i n i x x +∆=-）=∆=∆nx -3.11*10-3m A ()()()s u x f n n∆∆=⋅=6.04*10-4mB ()u x ∆==6.830*10-4mB ()()B x u x n∆==2.414*10-4mC ()u x ∆=-4mxx u x )()(∆=∆δ=7.46*10-22．E 的计算xk d LDmgE ∆⋅=28π=1.02*1011N/M 2()E δ==0.0762=⨯=)()(E E E u δ0.078*1011N/M 2【总结与讨论】实验结果：=E （ 1.02 ± 0.078 ）* 1011N/M 2 ， P=0.683。
讨论:杨氏模量的计算误差大致在%5左右，满足理论数值，故实验较好地完成了测量。
【复习思考题】为什么要增、减负荷各测一次？实验中，当L ，D ，d ，K 选定后，Δx 唯有随砝码的重量F 的增减作用相应的增减。
根据胡克定律，在弹性限度内，Δx 随F 的增减线性变化。
所以F/Δx 的值是不变的，便于用逐差法计算数据。
报告成绩（满分30分）：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽ 指导教师签名：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽ 日期：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。
杨氏模量的实验报告
杨氏模量的实验报告【实验报告】实验名称：杨氏模量测量实验实验目的：通过测量钢丝绳拉伸时的应变形变来计算出杨氏模量，了解杨氏模量的意义和测量方法。
实验原理：杨氏模量是材料抵抗形变的能力指标，表示材料内部分子之间的相互作用力，是一种反映物质力学特性的量。
在一定条件下，弹性变形与受力之间是成正比关系，即：F=kx，其中F为受力大小，x为变形量，k为比例常数，若能测定出比例常数，就可以通过这个比例常数来计算杨氏模量。
实验步骤：1. 准备工作：将实验桌面平整，准备材料，包括弹簧秤、红外线测距仪、刻度尺、钢丝绳等。
2. 测量钢丝绳初始长度：将钢丝绳悬挂于实验台上，使用刻度尺测量它的初始长度。
3. 挂起不同质量的钢丝绳：将不同质量的钢丝绳挂在弹簧秤上，并用红外线测距仪测定它们的形变量，即钢丝绳的拉伸量。
4. 统计数据：将测得的数据记录下来，得到每个钢丝绳的受力大小和形变量。
5. 计算杨氏模量：通过公式E=F*L/(A*deltal)来计算杨氏模量，其中E表示杨氏模量，F表示受力大小，L表示加力长度，A表示钢丝绳的截面积，deltal表示钢丝绳的形变量。
实验结果：通过实验测量和数据统计，我们得到了以下几组数据：质量受力大小形变量（kg）（N）（mm）0.05 2.4 10.1 4.8 2.30.15 6.2 3.40.2 7.6 4.6通过计算，我们得到杨氏模量的值为E=1.73×10^12N/m²。
分析和结论：杨氏模量是钢丝绳内部分子之间的相互作用力之大小，计算出来的杨氏模量可以用来判断钢丝绳的弹性变形程度。
在实验中，我们通过测量钢丝绳拉伸的变形量和受力大小来计算出杨氏模量的值，得到的结果比较准确。
这个实验不仅帮助我们了解了杨氏模量的意义和测量方法，还通过实际操作锻炼了我们的动手操作能力和数据处理能力，具有较强的指导意义。
杨氏模量实验报告(总8页)
杨氏模量实验报告(总8页)本实验旨在探究弹性力学的杨氏模量，并通过测量金属丝的伸长量和施加的力来计算杨氏模量。
一、实验原理弹性力学是一种研究固体物体在外力作用下发生形变时的物理现象和规律的学科。
其中杨氏模量是弹性力学的重要参数之一，它是描述材料的刚性和弹性的重要指标。
设一根长度为L，截面积为A，杨氏模量为E的金属丝，在其两端施加一个拉力F时，其伸长量ΔL可以用下式计算：通过测量金属丝的伸长量和施加的力，可以计算出该金属丝的杨氏模量。
二、实验仪器本实验使用的仪器有：螺旋千分尺、直尺、金属丝弯曲杆、弹簧测力计等。
三、实验步骤1.准备材料。
本实验采用的金属丝为不锈钢丝，其直径为0.5mm，弯曲杆长度为20cm。
2.测量截面积。
使用螺旋千分尺和直尺测量金属丝的直径，计算出其截面积。
3.称重。
称量一定量的砝码，并记录其质量。
4.固定金属丝。
将金属丝用弯曲杆固定在实验台上。
5.挂砝码。
在金属丝下方挂上砝码，记录下施加的力。
6.测量伸长量。
使用螺旋千分尺测量金属丝的伸长量，并记录下来。
7.重复实验。
重复以上实验步骤多次，得到一组数据。
四、实验数据处理根据实验数据和杨氏模量的计算公式，可以得出每次实验的杨氏模量，并取均值作为最终结果。
计算过程如下：设金属丝的长度为L，截面积为A，挂上的砝码重量为F，测得的伸长量为ΔL。
则金属丝的杨氏模量可以计算如下：根据以上公式，计算出每次实验的杨氏模量如下表所示：实验次数|挂挑砝码重量F/g|伸长量ΔL/mm|杨氏模量E/GPa-|-|-|-1|10|0.45| 1962|20|0.92| 2033|30|1.39| 2014|40|1.86| 1985|50|2.33| 202平均值| | |200.0五、实验分析与讨论通过本实验，我们可以得出本金属丝的杨氏模量约为200GPa。
这个数据与之前的理论预期值相似，说明实验结果的精度较高，并且能够验证弹性力学理论的正确性。
此外，我们还可以通过对比不同金属丝的杨氏模量来了解不同金属的弹性特性。
杨氏模量实验报告数据
一、实验目的1. 掌握杨氏模量的概念及其测量方法。
2. 学习使用光杠杆装置测量微小长度变化。
3. 通过实验，验证杨氏模量的计算公式，并了解其应用。
二、实验原理杨氏模量（E）是描述材料在弹性变形过程中，单位面积上所承受的应力与相应应变的比值。
根据胡克定律，在弹性限度内，材料的应力（σ）与应变（ε）成正比，即σ = Eε。
杨氏模量的单位为帕斯卡（Pa）。
实验中，通过测量金属丝在拉伸过程中的应力（F）和应变（ΔL/L），计算杨氏模量。
三、实验仪器1. 光杠杆装置：包括光杠杆、望远镜、标尺、水平仪、支架等。
2. 拉伸机：用于施加拉伸力。
3. 金属丝：实验材料。
4. 游标卡尺：用于测量金属丝直径。
5. 电子天平：用于测量金属丝质量。
四、实验步骤1. 将金属丝一端固定在支架上，另一端与拉伸机连接。
2. 调整光杠杆装置，使望远镜、标尺、光杠杆平面镜在同一水平线上。
3. 使用游标卡尺测量金属丝直径d，并计算截面积S = πd²/4。
4. 在金属丝上施加一定拉伸力F，使用电子天平测量金属丝质量m。
5. 观察望远镜中标尺的移动，记录金属丝的长度变化ΔL。
6. 重复步骤4和5，进行多次测量。
五、实验数据1. 金属丝直径d = 0.5 mm，截面积S = 0.19635 mm²。
2. 金属丝质量m = 5.00 g。
3. 拉伸力F = 50 N。
4. 长度变化ΔL = 2.00 mm。
六、数据处理1. 计算金属丝的应力σ = F/S = 50 N / 0.19635 mm² = 255.7 Pa。
2. 计算金属丝的应变ε = ΔL/L = 2.00 mm / 100 mm = 0.02。
3. 计算杨氏模量E = σ/ε = 255.7 Pa / 0.02 = 12,785 Pa。
七、实验结果与分析通过实验，得到金属丝的杨氏模量E为12,785 Pa。
与理论值相比，实验结果存在一定误差，可能是由于以下原因：1. 金属丝的拉伸过程中，存在非线性弹性变形。
杨氏模量实验报告
杨氏模量实验报告一、实验目的1、学会用拉伸法测量金属丝的杨氏模量。
2、掌握光杠杆放大法测量微小长度变化的原理和方法。
3、学会使用游标卡尺、螺旋测微器等长度测量仪器。
4、学习数据处理和误差分析的方法。
二、实验原理杨氏模量是描述固体材料抵抗形变能力的物理量。
当一根粗细均匀的金属丝在长度方向上受到外力 F 的作用时，其长度会发生改变ΔL。
根据胡克定律，在弹性限度内，应力（F/S）与应变（ΔL/L）成正比，比例系数即为杨氏模量 E，其表达式为：＼E ＝＼frac{FL}｛S\Delta L}＼其中，F 是外力，L 是金属丝的原长，S 是金属丝的横截面积。
由于金属丝的伸长量ΔL 很小，难以直接测量，本实验采用光杠杆放大法进行测量。
光杠杆装置由光杠杆平面镜、望远镜和标尺组成。
当金属丝伸长时，光杠杆平面镜会随之转动一个微小角度θ，从而使得通过望远镜观察到的标尺像发生较大的位移Δn。
根据几何关系，有：＼＼Delta L ＝＼frac{＼Delta n}｛D} ＼cdot b ＼其中，D 是平面镜到标尺的距离，b 是光杠杆前后脚的距离。
将上式代入杨氏模量的表达式，可得：＼ E ＝＼frac{8FLD}｛S\pi d^2\Delta n b} ＼其中，d 是金属丝的直径。
三、实验仪器1、杨氏模量测定仪：包括金属丝、光杠杆、望远镜、标尺等。
2、螺旋测微器：用于测量金属丝的直径。
3、游标卡尺：用于测量光杠杆前后脚的距离b 和金属丝的长度L。
4、砝码：提供外力。
5、米尺：测量平面镜到标尺的距离 D。
四、实验步骤1、仪器调节调节杨氏模量测定仪底座水平，使金属丝铅直。
调节光杠杆平面镜与平台垂直，使望远镜水平，光轴与平面镜中心等高。
调节望远镜目镜，看清十字叉丝；调节望远镜物镜，看清标尺的像。
2、测量金属丝的长度 L、直径 d 和光杠杆前后脚的距离 b用米尺测量金属丝的长度 L，多次测量取平均值。
用螺旋测微器在不同位置测量金属丝的直径 d，共测量 6 次，取平均值。
杨氏模量测定实验报告
一、实验目的1. 理解杨氏模量的概念及其在材料力学中的重要性。
2. 掌握使用光杠杆法测量微小形变的方法。
3. 学习利用胡克定律和光杠杆原理计算杨氏模量。
4. 熟悉逐差法和作图法在数据处理中的应用。
二、实验原理杨氏模量（E）是衡量材料在弹性范围内抵抗形变能力的物理量，定义为应力（σ）与应变（ε）的比值，即 E = σ/ε。
在本实验中，通过测量钢丝在拉伸力作用下的形变量和所受拉力，根据胡克定律计算杨氏模量。
实验原理基于以下公式：E = (F L) / (S ΔL)其中：- F 为钢丝所受的拉力；- L 为钢丝的原始长度；- S 为钢丝的横截面积；- ΔL 为钢丝的形变量。
由于钢丝的形变量ΔL 很小，难以直接测量，因此采用光杠杆法进行放大测量。
光杠杆法利用光杠杆的放大原理，将微小的形变量转换为可测量的角度变化，从而提高测量的精度。
三、实验仪器1. 杨氏模量测定仪（包括：拉伸仪、光杠杆、望远镜、标尺）2. 砝码3. 千分尺4. 米尺5. 光杠杆支架6. 望远镜支架7. 计算器四、实验步骤1. 将杨氏模量测定仪放置在平稳的实验台上，调整望远镜和标尺的相对位置，使望远镜能够观察到标尺的刻度。
2. 将钢丝固定在拉伸仪上，确保钢丝处于垂直状态。
3. 在钢丝上施加不同大小的拉力，利用砝码进行测量。
4. 观察光杠杆平面镜在望远镜中的位置变化，记录相应的角度值。
5. 利用千分尺测量钢丝的直径，计算横截面积 S。
6. 记录钢丝的原始长度 L。
7. 根据实验数据，利用逐差法和作图法处理数据，计算杨氏模量 E。
五、实验结果与分析1. 根据实验数据，绘制 F-ΔL 图像，观察其线性关系。
2. 利用逐差法计算钢丝的形变量ΔL，计算平均形变量ΔL_avg。
3. 计算钢丝的横截面积 S 和原始长度 L。
4. 根据公式 E = (F L) / (S ΔL)，计算杨氏模量 E。
六、实验结论通过本次实验，成功测量了钢丝的杨氏模量，验证了胡克定律在弹性范围内的适用性。
杨氏模量测定(实验报告范例)
杨氏模量测定（横梁弯曲法）一、实验目的1. 学习用弯曲法测量金属的杨氏模量2. 学习微小位移测量方法 二、实验仪器JC-1读数显微镜 待测金属片 砝码片若干 待测金属片支撑架 可挂砝码片的刀口三、实验原理宽度为b ，厚度为a ，有效长度为d 的棒在相距dx 的1O 、2O 两点上横断面，在棒弯曲前相互平行，弯曲后则成一小角度θd ，棒的下半部分呈拉伸状态，而上半部分呈压缩状态，棒的中间有薄层虽然弯曲但长度不变。
现在来计算一下与中间层相距为y ，厚度为dy ，形变前长为dx 的一段，弯曲后伸长了θyd ，由胡克定律可计算它所到的拉力dF ：ydy dx d Eb dF bdy dS dx yd E dS dF θθ=⇒⎪⎭⎪⎬⎫== 对中心薄层所产生的力矩dy y dxd EbdM 2θ= 整个横断面产生力矩为：dxd b Ea y dx d Eb dy y dxd EbM a a a θθθ32/032/2/212132=⎥⎦⎤⎢⎣⎡==⎰- 如果使得棒弯曲的外力作用在棒有效长度的中点上，那么棒的两端分别施加mg 21，才能使棒平衡。
棒上距离中点为x ，长度为dx 的一段，由于mg 21力的作用产生弯曲下降：()θd x d Z d ⎪⎭⎫⎝⎛-=∆2棒处于平衡状态时，有外力mg 21对该处产生的力矩⎪⎭⎫⎝⎛-x d mg 221应该等于该处横断面弯曲所产生的力矩。
dx x d b Ea mg d dx d b Ea x d mg ⎪⎭⎫⎝⎛-=⇒=⎪⎭⎫ ⎝⎛-2612122133θθ bEa mgd X b Ea mg dX X b Ea mg x d d x d b Ea mg Z d dd 332033202320234366226=⎥⎦⎤⎢⎣⎡==⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛--=∆⎰⎰上式整理可得：Zb a mgd E ∆=334因此只要测定外力mg 使金属片弯曲伸长量Z ∆，金属片的有效长度d ，宽度b ，厚度a 就可以测出金属片的杨氏模量。
