无源器件介绍

合集下载

有源和无源的区别

有源和无源的区别

1).简单地讲就是需能(电)源的器件叫有源器件,无需能(电)源的器件就是无源器件。

有源器件一般用来信号放大、变换等,无源器件用来进行信号传输,或者通过方向性进行“信号放大”。

容、阻、感都是无源器件,IC、模块等都是有源器件。

(通俗的说就是需要电源才干显示其特性的就是有源元件,如三极管。

而不必电源就能显示其特性的就叫无源元件)2.)1. 无源器件的简单定义如果电子元器件工作时,其内部没有任何形式的电源,则这种器件叫做无源器件。

从电路性质上看,无源器件有两个基本特点:(1)自身或消耗电能,或把电能转变成分歧形式的其他能量。

(2)只需输入信号,不需要外加电源就能正常工作。

2. 有源器件的基本定义如果电子元器件工作时,其内部有电源存在,则这种器件叫做有源器件。

从电路性质上看,有源器件有两个基本特点:(1)自身也消耗电能。

(2)除了输入信号外,还必须要有外加电源才可以正常工作。

由此可知,有源器件和无源器件对电路的工作条件要求、工作方式完全分歧,这在电子技术的学习过程中必须十分注意。

一.罕见的无源电子器件电子系统中的无源器件可以依照所担当的电路功能分为电路类器件、连接类器件。

1.电路类器件(1)二极管(diode)(2)电阻器(resistor)(3)电阻排(resistor network)(4)电容器(capacitor)(5)电感(inductor)(6)变压器(transformer)(7)继电器(relay)(8)按键(key)(9)蜂鸣器、喇叭(speaker)(10)开关(switch)2.连接类器件(1)连接器(connector)(2)插座(shoket)(3)连接电缆(line)(4)印刷电路板(pcb)二.罕见的有源电子器件有源器件是电子电路的主要器件,从物理结构、电路功能和工程参数上,有源器件可以分为分立器件和集成电路两大类。

1.分立器件(1)双极型晶体三极管(bipolar transistor),一般简称三极管,bjt(2)场效应晶体管(field effective transistor)(3)晶闸管(thyristor),也叫可控硅(4)半导体电阻与电容——用集成技术制造的电阻和电容,用于集成电路中。

有源和无源的区别

有源和无源的区别

1).简单地讲就是需能(电)源的器件叫有源器件,无需能(电)源的器件就是无源器件。

有源器件一般用来信号放大、变换等,无源器件用来进行信号传输,或者通过方向性进行“信号放大”。

容、阻、感都是无源器件,IC、模块等都是有源器件。

(通俗的说就是需要电源才能显示其特性的就是有源元件,如三极管。

而不用电源就能显示其特性的就叫无源元件)2.)1. 无源器件的简单定义如果电子元器件工作时,其内部没有任何形式的电源,则这种器件叫做无源器件。

从电路性质上看,无源器件有两个基本特点:(1)自身或消耗电能,或把电能转变为不同形式的其他能量。

(2)只需输入信号,不需要外加电源就能正常工作。

2. 有源器件的基本定义如果电子元器件工作时,其内部有电源存在,则这种器件叫做有源器件。

从电路性质上看,有源器件有两个基本特点:(1)自身也消耗电能。

(2)除了输入信号外,还必须要有外加电源才可以正常工作。

由此可知,有源器件和无源器件对电路的工作条件要求、工作方式完全不同,这在电子技术的学习过程中必须十分注意。

一.常见的无源电子器件电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件。

1.电路类器件(1)二极管(diode)(2)电阻器(resistor)(3)电阻排(resistor network)(4)电容器(capacitor)(5)电感(inductor)(6)变压器(transformer)(7)继电器(relay)(8)按键(key)(9)蜂鸣器、喇叭(speaker)(10)开关(switch)2.连接类器件(1)连接器(connector)(2)插座(shoket)(3)连接电缆(line)(4)印刷电路板(pcb)二.常见的有源电子器件有源器件是电子电路的主要器件,从物理结构、电路功能和工程参数上,有源器件可以分为分立器件和集成电路两大类。

1.分立器件(1)双极型晶体三极管(bipolar transistor),一般简称三极管,bjt(2)场效应晶体管(field effective transistor)(3)晶闸管(thyristor),也叫可控硅(4)半导体电阻与电容——用集成技术制造的电阻和电容,用于集成电路中。

《无源器件介绍》课件

《无源器件介绍》课件

结论
无源器件是电子电路的基础,了解无源器件对于理解电路原理很有帮助。 通过学习无源器件的概念、分类和特点,我们可以更好地应用它们于实际电 路设计中。
匹配网络
无源器件可用于匹配电路的阻抗,提高信号 传输效率。
振荡电路
无源器件可用于构建振荡电路,产生稳定的 振荡信号。
无源器件的优缺点
优点:低噪声,不需要电源,稳定性强
无源器件具有低噪声、不需要外部电源供电以 及稳定性强等优点。
缺点:之前的结果要正确,不提供放 大作用,不能操控能量的流动
无源器件的缺点是对之前的信号结果要求较高, 无法提供放大作用和直接操控能量的流动。
பைடு நூலகம்
无源器件的特点
1 没有增益
无源器件本身不具备能量的放大作用,只能对电路中的信号进行传输和转换。
2 能量的传输和转换
无源器件在电路中起着传输和转换能量的作用,相当于信号的“传输媒介”。
无源器件的应用
信号滤波
无源器件可用于滤除电路中的噪声和干扰, 保持纯净的信号。
信号耦合
无源器件可用于将信号从一个电路传递到另 一个电路,实现信号的耦合。
电感
电感是一种储存磁能的无源器件,常用于电路中对于电流变化的响应。
电阻
电阻是一种用来限制电流流动的无源器件。根据电阻值的大小,可以将电流 限制在特定的范围内。
电容
电容是一种储存电荷的无源器件。当电容器极板之间施加电压时,可储存和释放电能。
电感
电感是一种储存磁能的无源器件。当电流变化时,电感器产生电磁感应,从而对电流进行调节。
无源器件介绍
无源器件是电子电路的基础,了解无源器件对于理解电路原理很有帮助。
什么是无源器件
无源器件是指在电路中不提供能量放大作用的器件,例如电阻、电容和电感。

室内分布系统中无源器件(详)

室内分布系统中无源器件(详)

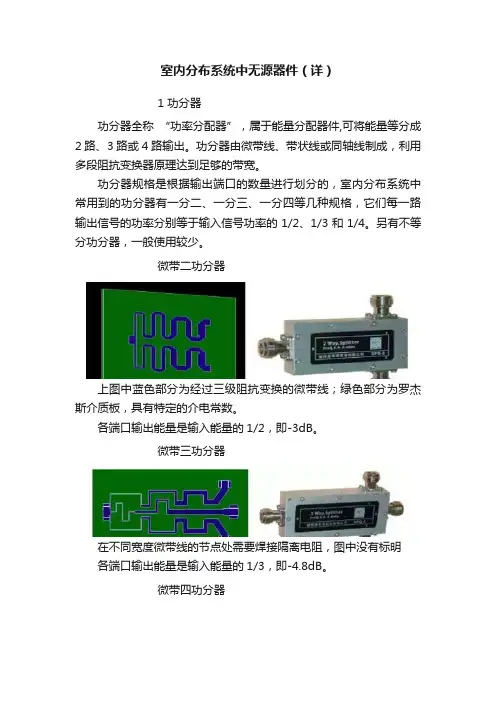

室内分布系统中无源器件(详)1 功分器功分器全称“功率分配器”,属于能量分配器件,可将能量等分成2路、3路或4路输出。

功分器由微带线、带状线或同轴线制成,利用多段阻抗变换器原理达到足够的带宽。

功分器规格是根据输出端口的数量进行划分的,室内分布系统中常用到的功分器有一分二、一分三、一分四等几种规格,它们每一路输出信号的功率分别等于输入信号功率的1/2、1/3和1/4。

另有不等分功分器,一般使用较少。

微带二功分器上图中蓝色部分为经过三级阻抗变换的微带线;绿色部分为罗杰斯介质板,具有特定的介电常数。

各端口输出能量是输入能量的1/2,即-3dB。

微带三功分器在不同宽度微带线的节点处需要焊接隔离电阻,图中没有标明各端口输出能量是输入能量的1/3,即-4.8dB。

微带四功分器四功分在实现形式上相当于3个二功分各端口输出能量是输入能量的1/4,即-6dB 。

腔体功分器腔体功分器使用铜制镀银圆柱形同轴传输线,具用承受功率大的特点,但由于没有隔离电阻,其端口隔离度几乎为0dB.上图中白色部分为三级阻抗变换的同轴传输线,黄色部分为接头的插针。

每一节传输线长度为波长的1/4功分器的应用功分器属于能量分配器件,可将馈线中传输的信号进行功率等分,对于基站下行信号,功分器为功率分配器,对于基站上行信号,功分器为功率合成器。

微带功分器有良好的端口隔离度,但不能承受大功率信号的冲击,故多在小功率覆盖工程、隔离度要求较高的条件下使用。

腔体功分器弥补了大功率的需求,而且插入损耗略小于微带功分器,在隔离度要求不高的信号覆盖工程得到广泛应用。

功分器技术指标无源器件主要技术指标:工作频带:满足指标要求的工作频率范围。

插入损耗:系统因加入功分器后的单路损耗,一般地,插损要求不超过0.5dB。

隔离度:功分器各输出端口之间信号相互耦合的大小。

隔离度越大,相互干扰越小,性能越好,通常要求在-20dB以下。

输出波动:在工作频带内各输出端口信号电平的最大值与最小值之差。

无源器件的阻抗

无源器件的阻抗

无源器件的阻抗
无源器件是指不具有能量放大功能的电子元件,如电阻、电容、电感等。

这些元件不会产生能量增益,因此其阻抗是固定的,不随频率变化。

以下是常见无源器件的阻抗定义:
1. 电阻(Resistance):电阻的阻抗是恒定的,用欧姆(Ω)表示。

2. 电容(Capacitance):电容器的阻抗随着频率的增加而减小,用欧姆(Ω)来表示,其阻抗可以用复数表示。

3. 电感(Inductance):电感器的阻抗随着频率的增加而增大,用欧姆(Ω)来表示,其阻抗也可以用复数表示。

由于无源器件阻抗并不会改变电流和电压的相位关系,因此无源器件的阻抗也被称为"实部"。

光无源器件介绍范文

光无源器件介绍范文

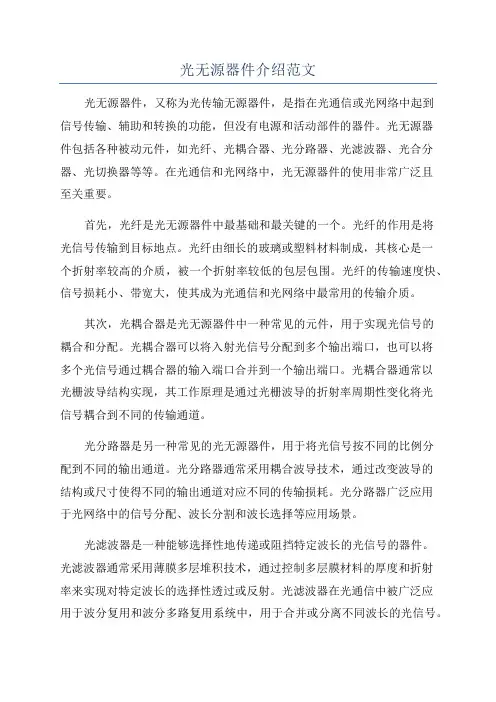

光无源器件介绍范文光无源器件,又称为光传输无源器件,是指在光通信或光网络中起到信号传输、辅助和转换的功能,但没有电源和活动部件的器件。

光无源器件包括各种被动元件,如光纤、光耦合器、光分路器、光滤波器、光合分器、光切换器等等。

在光通信和光网络中,光无源器件的使用非常广泛且至关重要。

首先,光纤是光无源器件中最基础和最关键的一个。

光纤的作用是将光信号传输到目标地点。

光纤由细长的玻璃或塑料材料制成,其核心是一个折射率较高的介质,被一个折射率较低的包层包围。

光纤的传输速度快、信号损耗小、带宽大,使其成为光通信和光网络中最常用的传输介质。

其次,光耦合器是光无源器件中一种常见的元件,用于实现光信号的耦合和分配。

光耦合器可以将入射光信号分配到多个输出端口,也可以将多个光信号通过耦合器的输入端口合并到一个输出端口。

光耦合器通常以光栅波导结构实现,其工作原理是通过光栅波导的折射率周期性变化将光信号耦合到不同的传输通道。

光分路器是另一种常见的光无源器件,用于将光信号按不同的比例分配到不同的输出通道。

光分路器通常采用耦合波导技术,通过改变波导的结构或尺寸使得不同的输出通道对应不同的传输损耗。

光分路器广泛应用于光网络中的信号分配、波长分割和波长选择等应用场景。

光滤波器是一种能够选择性地传递或阻挡特定波长的光信号的器件。

光滤波器通常采用薄膜多层堆积技术,通过控制多层膜材料的厚度和折射率来实现对特定波长的选择性透过或反射。

光滤波器在光通信中被广泛应用于波分复用和波分多路复用系统中,用于合并或分离不同波长的光信号。

此外,光合分器和光切换器也是光无源器件中的重要代表。

光合分器是一种能够将多个光信号合并到一个输出通道的器件,常用于光网络中信号的合并和集中。

光切换器则是一种能够通过调节输入和输出通道的连通状态实现光信号的切换的器件。

光切换器在光通信和光网络中能够实现对光路的切换、光路的互联等重要功能。

总之,光无源器件是光通信和光网络中不可或缺的一部分。

无源器件和有源器件概念及常见分类技术

无源器件和有源器件概念及常见分类技术

无源器件和有源器件概念及常见分类天缘博客有硬件应用这个栏目,但是很少有硬件知识总结,今天再来一篇,不知道天缘网友有多少做过硬件设计的,当然了硬件里还分数字和模拟,在大公司里还要细分,比如模拟还分高低频、前端后端模块、布板等,数字还分DSP、逻辑CPLD等等,实际上硬件比软件更有意思,对硬件感兴趣的网友可以看看,天缘博客今后一段时间仍会以系统、软件应用为重点,穿插一些硬件基础文章,必要的时候,也会跟网友一同关注硬件设计。天缘之前写过一篇关于dB知识的文章《dB、dBm、dBc、dBi、dBd 单位的区别与比较》,本文似乎算是第二篇纯硬件类,从整体上介绍一下硬件器件的常见分类:有源和无源知识。一、无源器件和有源器件概念无源器件(Passive Device)是指工作时不需要外部能量源(Source Energy)的器件。有源器件(Active Device)则是指工作时需要外部能量源(Source Energy)的器件,该器件有个输出,并且是输入信号的一个函数。备注:1、有源器件和无源器件都是翻译名称,实际上从英文名称更好理解,Active表示活跃、主动、可变之意,而Passive器件则有被动、消极等意思。2、以上说的能量源并不只是指电源,也可能指光、波等,都是天缘根据自己理解下的定义,跟网上的一些说法可能有所出入。二、常见有源器件分立器件:LED二极管(LED)、三极管(Transistor)、场效应管(Field Effective Transistor,FET)、可控硅(SCR)等。模拟集成电路:模拟乘法器(Analog multiplier)、模拟除法器(Analog divider)、模拟开关(Analog Switches)、比较器(Comparator)、控制电源(Controlled Power)、指数放大器(Index Amplifier)、集成运放(Integrated Operational Amplifier)、对数放大器(Logarithmic Amplifier)、稳压器(Regulators)、功率放大器(Power Amplifier,PA)、锁相环(Phase Lock Loop,PLL)、发射器(Transmitter)、波形发生器(Waveform Generator)等。数字集成电路:编码器(Encoder)、比较器(Comparator)、计数器(Counter)、译码器(Decoder)、驱动器(Driver)、逻辑门(Logic Gate)、触发器(Trigger)、寄存器(Register)、可编程逻辑器件(PLD)、单片机(Single-Chip Microcomputer ,SCM)、DSP(Digital Signal Processor,DSP)等。三、常见无源器件电路器件:蜂鸣器(Buzzer)、电容(Capacitor)、理想二极管(Diode)、电阻器(Resistor)、电感(Inductor)、按键(Key)、无源滤波器(Passive Filter)、排阻(Resistor Arrays)、继电器(Relay)、变压器(Transformer)、扬声器(Speaker)、开关(Switch)等。连接器件:连接器(Connector)、电线电缆(Wire)、光纤(Optical Fiber)、印刷电路板(PCB)、插座(Socket)等。四、补充微波类有源和无源器件微波有源器件有:低噪放、移相器、混频器、倍频器、有源滤波器等。微波无源器件有:隔离器、双工器、环行器、耦合器、滤波器、避雷器、功分器、合路器、功率负载等。——由于职业、专业关系,光器件类除了普通的收发模块和单多模光纤、传输距离等几个概念,其它的暂时了解不多,如幸遇到光学专业的网友欢迎赐教。。

无源器件介绍

无源器件介绍
蔽通信多项功能。 此为双频天线注,可做成支持3G的宽频天 线。 •天线罩材料:外框为不锈钢,中央为PVC
广告牌系列
广告牌系列 频率范围(MHz):824~960 外观:与环境协调,适合
于小区绿化环境安 装,可实现广告照 明及隐蔽通信多项 功能。 此为双频天 线,适合对某一独 立楼宇进行覆盖。
蔽通信多项功能。可以实现覆盖某一特定楼宇,安装方便。 此为双频天线,适合对某一独立楼宇进行覆盖。可做成支持 3G的宽频天线。 •天线罩材料:外框为不锈钢,中央为有机玻璃。
广告牌系列
•草坪指示灯箱定向天线 •频率范围( MHz ):824~960 •外观:与环境协调,适合于小区绿化环境安装,可实现广告照明及 隐
要有6dB、10dB、15dB、20dB. •外观:
电桥
电衰减器
负载
❖ 负载:在电桥的末端吸收多余的信号,屏蔽外界 的干扰。终端在某一电路(如放大器)或 电器输出端口,接收电功率的元/器件、 部件或装置统称为负载。
❖ 外观:
光分路器
光分路器:新光纤直放站一拖二、一拖三、一拖四时分配光功率 工作波长:1.31μm&1.55μm 损耗:1.31波长每公里损耗0.5dB,1.55波长每公里损耗0.3dB 外观:
890 ∼ 960(TYXQ-9006-CP1) 1890∼ 1920(TYXQ-1907-CP1) 外观:外形美观,与环境协调,并可同时实现隐蔽通信与装饰照明 多项功能。此天线频带较宽,兼容小灵通频段。可以在小区 两栋楼宇之间安装(楼宇间距离不宜超过30米),覆盖两侧 楼宇的低层(一般为1-3层)。 天线罩材料:玻璃钢
外观:
光衰减器
天线
八木天线 抛物面天线 板状天线 角形天线 室外全向天线 室内全向/定向吸顶天线 小区美化天线

无源器件介绍

无源器件介绍
对微带功分器来说,如果一个电缆或天线损坏,可能造成功分器 的开路或短路。但因为输出间有隔离,一个臂的问题不会影响到另一臂。 而腔体功分器没有电阻可烧,所以一旦产生开路或短路,其可马上恢复 正常工作。
二、无源器件原理介绍
功分器必须掌握几个关键指标: 分配比 插入损耗 隔离度 功率容量 工作频带
二、无源器件原理介绍
在室温下,1Hz频带宽度内产生的热噪声功率为:
PNT(B) =(1.38 x10-23焦耳/ k)*( 294k)* (1Hz) = 4.057x10 -21 W = 4.057x10-18 mW
用分贝表示为 -174dBm/1Hz。 在理想的无其他噪声的系统里,放大器的输入噪声即为热噪声。放大器的 输出噪声包含了放大了的输入热噪声加放大器自身产生的噪声总和。
二、无源器件原理介绍
★ 环形器
使信号单方向传输的器件。所有射频信号以同样的环形方向传输,但是 只能从一个端口出去,所有射频信号必须从它遇到的第一个端口出来。它是 结合磁铁和一种特殊类型的材料即铁素体来完成。
频率范围:1.89~1.92GHz 最大正向损耗:0.4 dB 最小反向损耗:20dB 最大电压驻波系数:1.2。
★功率/电平
功率指电磁波能量。输出功率指放大器输出电磁波的能量。一般功率单位为 瓦w、毫瓦mw;用分贝表示为dBw、dBm。
1w = 1000mw;0dBw =10lg1w ;0dBm =10lg1mw;0dBw = 30dBm。
其他: 5W 10w 20w
10lg5000=37dBm 10lg10000=40dBm 10lg20000=43dBm
二、无源器件原理介绍
二、无源器件原理介绍
★衰减器
在相当宽的频段范围内一种相移为零、其衰减和特性阻抗均与频 率无关的常数,由电阻元件组成的四端网络,其主要用途是调整电路 中信号大小、改善阻抗匹配。衰减器可以分为两种类型:固定的和可 变的。通常工程上我们多采用固定衰减器。目前我们多采用的有5dB 、10dB、15dB、20dB、30dB、40dB等。衰减器我们最关注的指标 是衰减大小、功率容量大小等。

《无源器件介绍》课件

《无源器件介绍》课件

温度特性
总结词
描述无源器件在不同温度下的性能稳 定性。
详细描述
无源器件的温度特性是指其在不同温 度下的性能稳定性。由于温度变化可 能引起无源器件的性能漂移,因此了 解其温度特性有助于保证电路的稳定 性和可靠性。
环境特性
总结词
描述无源器件在不同环境条件下的性能表现和可靠性。
详细描述
无源器件的环境特性是指其在不同环境条件下的性能表现和可靠性。例如,某些无源器件可能对湿度、压力、机 械振动等环境因素敏感,需要在特定环境下使用或采取保护措施。
03
柔性化
柔性无源器件成为研究热点,可穿戴、可折叠和可伸缩 的电子产品需求增长,为无源器件带来新的应用场景。
市场发展趋势
5G和物联网推动
随着5G通信和物联网技术的快速 发展,无源器件市场将迎来新的 增长点,尤其在射频和微波领域

汽车电子需求增长
汽车智能化和电动化趋势带动汽车 电子市场增长,无源器件在汽车电 子领域的应用将进一步扩大。
厚膜工艺
厚膜工艺是一种将材料通过印刷 、烧结等工艺形成无源器件的技
术。
厚膜工艺具有工艺简单、成本低 、可靠性高等优点,广泛应用于厚膜工艺的制造过程包括印刷、 烧结、涂层等步骤,其中印刷和
烧结是关键工艺。
微组装工艺
微组装工艺是一种将多个小型化无源 器件组装在一起形成复杂电路的技术 。
新工艺的探索
3D打印技术
利用3D打印技术可以制造出结构更为复杂、功能更为多样的 无源器件,提高器件的性能和集成度。
纳米压印技术
纳米压印技术可以实现高精度、大面积的图案化,为制造高 性能无源器件提供了新的途径。
新应用领域的拓展
物联网
随着物联网技术的发展,无源器件的应用领域不断拓展,涉及传感器、无线通信和能量 收集等多个方面。

光无源器件概述

光无源器件概述
光器件是具有上述一种功能的元器件的总称。
类型:无源、有源
无源器件主要包括:光连接器、光衰减器、光耦合器、光 波分复用/解复用器、隔离器、环行器、滤波器、光调制器、 光开光等。
有源器件主要包括:激光器、光探测器、光放大器等。
3
光纤无源器件技术
4
无源器件功能
光无源器件是一种能量消耗型器件,主要功能是对信号或能 量进行连接、合成、分叉、转换以及有目的的衰减等,在光纤通 信系统以及各类光纤传感系统中是必不可少的重要器件。
光纤无源及有源器件 技术及应用
1
主要内容:
光纤无源器件技术
光纤光栅、滤波器、调制器等
光纤放大器技术
掺铒光纤放大器、拉曼放大器等
光纤激光器技术
多波长光纤激光器、锁模光纤激光器、单频 光纤激光器等
2
光器件
用途:
实现光信号的连接、能量分路/合路、波长复用/解复用、光路 转换、能量衰减、方向阻隔、光-电-光转换、光信号放大、光信号 调制等功能,是构成光纤通信系统的必备元件。
光波分复用器和解复用器是WDM光纤通信系统中 的关键部件。
25
熔锥光纤型波分复用器结构和特性
P P1
P2
0
1 2
26
1 2 3
1+ 2+ 3
光纤
透镜
光栅
衍射光栅型波分复用器结构示意图
27
光纤
1 2 3
1+ 2+ 3
棒透镜 光栅
采用棒透镜的光栅型WDM
28
光波导
开角
(a)
波导型波分解复用器
1.3 mm
19
光纤耦合器的技术参数
(6) 工作波长范围

室内分布系统中无源器件(详)

室内分布系统中无源器件(详)

室内分布系统中无源器件(详)1 功分器功分器全称“功率分配器”,属于能量分配器件,可将能量等分成2路、3路或4路输出。

功分器由微带线、带状线或同轴线制成,利用多段阻抗变换器原理达到足够的带宽。

功分器规格是根据输出端口的数量进行划分的,室内分布系统中常用到的功分器有一分二、一分三、一分四等几种规格,它们每一路输出信号的功率分别等于输入信号功率的1/2、1/3和1/4。

另有不等分功分器,一般使用较少。

微带二功分器上图中蓝色部分为经过三级阻抗变换的微带线;绿色部分为罗杰斯介质板,具有特定的介电常数。

各端口输出能量是输入能量的1/2,即-3dB。

微带三功分器在不同宽度微带线的节点处需要焊接隔离电阻,图中没有标明各端口输出能量是输入能量的1/3,即-4.8dB。

微带四功分器四功分在实现形式上相当于3个二功分各端口输出能量是输入能量的1/4,即-6dB 。

腔体功分器腔体功分器使用铜制镀银圆柱形同轴传输线,具用承受功率大的特点,但由于没有隔离电阻,其端口隔离度几乎为0dB.上图中白色部分为三级阻抗变换的同轴传输线,黄色部分为接头的插针。

每一节传输线长度为波长的1/4功分器的应用功分器属于能量分配器件,可将馈线中传输的信号进行功率等分,对于基站下行信号,功分器为功率分配器,对于基站上行信号,功分器为功率合成器。

微带功分器有良好的端口隔离度,但不能承受大功率信号的冲击,故多在小功率覆盖工程、隔离度要求较高的条件下使用。

腔体功分器弥补了大功率的需求,而且插入损耗略小于微带功分器,在隔离度要求不高的信号覆盖工程得到广泛应用。

功分器技术指标无源器件主要技术指标:工作频带:满足指标要求的工作频率范围。

插入损耗:系统因加入功分器后的单路损耗,一般地,插损要求不超过0.5dB。

隔离度:功分器各输出端口之间信号相互耦合的大小。

隔离度越大,相互干扰越小,性能越好,通常要求在-20dB以下。

输出波动:在工作频带内各输出端口信号电平的最大值与最小值之差。

有源和无源的区别

有源和无源的区别

1).简单地讲就是需能(电)源的器件叫有源器件,无需能(电)源的器件就是无源器件。

有源器件一般用来信号放大、变换等,无源器件用来进行信号传输,或者通过方向性进行“信号放大”。

容、阻、感都是无源器件,IC、模块等都是有源器件。

(通俗的说就是需要电源才干显示其特性的就是有源元件,如三极管。

而不必电源就能显示其特性的就叫无源元件)宇文皓月2.)1. 无源器件的简单定义如果电子元器件工作时,其内部没有任何形式的电源,则这种器件叫做无源器件。

从电路性质上看,无源器件有两个基本特点:(1)自身或消耗电能,或把电能转变成分歧形式的其他能量。

(2)只需输入信号,不需要外加电源就能正常工作。

2. 有源器件的基本定义如果电子元器件工作时,其内部有电源存在,则这种器件叫做有源器件。

从电路性质上看,有源器件有两个基本特点:(1)自身也消耗电能。

(2)除了输入信号外,还必须要有外加电源才可以正常工作。

由此可知,有源器件和无源器件对电路的工作条件要求、工作方式完全分歧,这在电子技术的学习过程中必须十分注意。

一.罕见的无源电子器件电子系统中的无源器件可以依照所担当的电路功能分为电路类器件、连接类器件。

1.电路类器件(1)二极管(diode)(2)电阻器(resistor)(3)电阻排(resistor network)(4)电容器(capacitor)(5)电感(inductor)(6)变压器(transformer)(7)继电器(relay)(8)按键(key)(9)蜂鸣器、喇叭(speaker)(10)开关(switch)2.连接类器件(1)连接器(connector)(2)插座(shoket)(3)连接电缆(line)(4)印刷电路板(pcb)二.罕见的有源电子器件有源器件是电子电路的主要器件,从物理结构、电路功能和工程参数上,有源器件可以分为分立器件和集成电路两大类。

1.分立器件(1)双极型晶体三极管(bipolar transistor),一般简称三极管,bjt(2)场效应晶体管(field effective transistor)(3)晶闸管(thyristor),也叫可控硅(4)半导体电阻与电容——用集成技术制造的电阻和电容,用于集成电路中。

无源器件技术介绍-基础篇

无源器件技术介绍-基础篇

Wuhan Hongxin Telecommunication Technologies Co., LTD
5
型号 名称描述 频率范围 端口驻波 分配比 输出隔离 插入损耗 功率容量 幅度平衡度 带内波动 阻抗 相位平衡度 互调 工作温度 端口类型 工作湿度
HXPD2-0800-25002-200N 200W 腔体二路功率分配器
常用微带功分器型号及指标: 其主要特点为插入损耗小,隔离度高,波动范围小,可靠性高,接头灵活,适用 于多种频段。下面列出部分器件的参数。
Wuhan Hongxin Telecommunication Technologies Co., LTD
4
型号 名称描述 频率范围 端口驻波 分配比 输出隔离 插入损耗 功率容量 幅度平衡度 带内波动 阻抗 相位平衡度 互调 工作温度 端口类型 工作湿度
Wuhan Hongxin Telecommunication Technologies Co., LTD
7
型号
HXPD1-0800-2500-05100N
HXPD1-0800-2500-06100N 名称描述:微带耦合器
HXPD1-0800-250007-100N
HXPD1-0800-250010-100N
HXPD2-0800-25002-050N 50W 微带二路功率分配器
HXPD2-0800-25003-050N 50W 微带三路功率分配器 806MHz~960MHz 1710MHz~2500MHz ≤1.20
HXPD2-0800-25004-050N 50W 微带四路功率分配器
3.00dB
4.77dB ≥20 dB
常用微带耦合器器型号及指标: 用于分配较小功率的 RF 信号(一般低于 100W) ,适用于 CDMA、GSM、DSC、PHS、3G 和 W-LAN 无线接入的室内分布系统。 它能满足各种频段的技术要求,具有可靠性高、频带宽、易于安装等特点,在室内分布系统 工程中得到了广泛的应用。下面列出部分器件的参数。

有源和无源的区别

有源和无源的区别

2.)1. 无源器件的简单定义如果电子元器件工作时,其内部没有任何形式的电源,则这种器件叫做无源器件。

从电路性质上看,无源器件有两个基本特点:(1)自身或消耗电能,或把电能转变为不同形式的其他能量。

(2)只需输入信号,不需要外加电源就能正常工作。

2. 有源器件的基本定义如果电子元器件工作时,其内部有电源存在,则这种器件叫做有源器件。

从电路性质上看,有源器件有两个基本特点:(1)自身也消耗电能。

(2)除了输入信号外,还必须要有外加电源才可以正常工作。

由此可知,有源器件和无源器件对电路的工作条件要求、工作方式完全不同,这在电子技术的学习过程中必须十分注意。

一.常见的无源电子器件电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件。

1.电路类器件(1)二极管(diode)(2)电阻器(resistor)(3)电阻排(resistor network)(4)电容器(capacitor)(5)电感(inductor)(6)变压器(transformer)(7)继电器(relay)(8)按键(key)(9)蜂鸣器、喇叭(speaker)(10)开关(switch)2.连接类器件(1)连接器(connector)(2)插座(shoket)(3)连接电缆(line)(4)印刷电路板(pcb)二.常见的有源电子器件有源器件是电子电路的主要器件,从物理结构、电路功能和工程参数上,有源器件可以分为分立器件和集成电路两大类。

1.分立器件(1)双极型晶体三极管(bipolar transistor),一般简称三极管,bjt(2)场效应晶体管(field effective transistor)(3)晶闸管(thyristor),也叫可控硅(4)半导体电阻与电容——用集成技术制造的电阻和电容,用于集成电路中。

2.模拟集成电路器件模拟集成电路器件是用来处理随时间连续变化的模拟电压或电流信号的集成电路器件。

《无源器件》课件

《无源器件》课件
无源器件需要与其他有源器 件和系统具有良好的兼容性 和互操作性,以确保整个系 统的稳定性和性能。
可靠性问题
无源器件在长时间使用过程 中可能会出现老化、失效等 问题,需要加强可靠性研究 和测试。
无源器件的未来展望
定制化服务
针对不同应用场景和客户需求,无源器件 将提供定制化的设计、生产和解决方案服
务。
详细描述
无源器件通常具有稳定性高、可靠性好、成本低等优点。由于无源器件不需要外部电源供电,因此其性能受电源 影响较小,可以在各种环境下稳定工作。此外,无源器件结构简单,制造成本低,因此在电子系统中广泛应用。
02
无源器件的应用
通信系统中的应用
通信系统中的无源器件主要用于信号传输、信号处理和信号 转换等功能。
04
无源器件的性能参数
电气性能参数
电阻
电容
衡量无源器件对电流的阻碍作用,单位为 欧姆(Ω)。
衡量无源器件存储电荷的能力,单位为法 拉(F)。
电感
频率响应
衡量无源器件对变化的电流所产生的感应 电动势,单位为亨利(H)。
描述无源器件在不同频率下性能变化的特 性。
机械性能参数
尺寸
无源器件的外形尺寸和安装尺寸。
无源器件的分类
总结词
无源器件可根据其功能和应用领域进行分类。
详细描述
无源器件可以根据其功能和应用领域进行分类,如电阻器、电容器、电感器、变 压器等。这些元件在电路中起到不同的作用,如电阻器用于限制电流,电容器用 于储存电荷等。
无源器件的特点
总结词
无源器件具有一些共同的特点,如稳定性、可靠性、低成本等。
《无源器件》ppt课件
contents
目录
• 无源器件概述 • 无源器件的应用 • 无源器件的设计与制造 • 无源器件的性能参数 • 无源器件的发展趋势与挑战
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

带通滤波器的主要电气参数
4. 插入损耗:插入损耗简称插损,指模块置入系统后,对工作频段信号引入 的衰减。影响插损的因素除了上面提到的腔数和带宽外,还受单腔尺寸的 影响。滤波器的单腔尺寸越大,工作中每个腔能够储存的能量越多,损耗 越小。 5.相位和群时延: 电磁波信号通过滤波器,在相位上和时间上都会出现延迟。
波导耦合器
成熟设计 功率容量大 损耗小 生产制造简单 适用频率高 用于波导系统
常作为独立器件使用
功分器

功分器是功率分配器的简称,它是一种将一路输入信号能量 分成两路或多路相等或不相等能量的器件,也可反过来将多 路信号能量合成一路输出,此时可也称为合路器。功分器的 输出端口之间应保证一定的隔离度。 功分器通常为能量的等值分配,通过阻抗变换线的级联与隔 离电阻的搭配,具有很宽的频带特性。 参数说明: 插入损耗:器件直通(s21/s12)损耗,其计算公式为所有路 数的输出功率之和与输入功率的比值,或单路的实际直通损 耗减去理想的分配损耗. 隔离度: 当主路接匹配负载时,各分配支路之间的衰减 量。 幅度平衡:指频带内所有输出端口之间的幅度误差最大值。 相位平衡:指频带内所有输出端口之间相对于输入端口相移 量起伏程度。
体积较大
在基站中广泛采用
带通双工器响应
带阻双工器响应
几种常见的双工器
同轴带通双工器
波导带通双工器
螺旋带阻双工器
陶瓷带通双工器
耦合器、功分/合路器介绍

天馈系统中采用耦合器提取检测信号,将 模块的工作状态随时报告给工作人员,以 便工作人员对模块进行实时监控; 天线接收的信号通过双工器中的接收滤波 器,再由功分器均分成数份,分配到不同 的接收机。
带通滤波器的主要电气参数
2. 通带带宽:滤波器带宽指满足插损要求的最大通带频率宽度。带宽根据 客户的要求而定。在设计和生产上要将带宽适当拓宽,以保证滤波器在 不同工作环境下都能满足客户指标。带宽拓宽越多,在标准频点的插损越 小,同时带外抑制也会变小。 3. 传输零点:理论上抑制无限大的频点。滤波器中加入不同结构的飞杆,就 能在通带外加入传输零点。下图为不加飞杆和加入两个感飞后的滤波器 响应。加入零点后,通带有零点的一边抑制增强,另一边抑制有所减弱, 同时通带靠近零点的边频插损增大。

定向耦合器

参数说明: 耦合度:当其余端口接匹配负载时,耦合端输出功率与主线输入功 率之比。 耦合损耗:由于一定能量传输到耦合端而引起主线输出功率减小,它 等于主线插入损耗的理论值。 主线损耗:当匹配负载接主线外各端口时,在传输系统中由于耦合器 的插入而引起的负载获得功率的变化,主线插入损耗也包括能量耦合 损耗和能量耗散损耗两方面。 方向性:当功率在指定方向上传输时,耦合端口的输出功率与同样功 率在相反方向传输时同一耦合端口的输出功率之差。对双定向耦合器 而言,定义为两个耦合端输出功率之差。
滤波器抽头模型(阀门)
抽头为带通滤波器的馈 电装置。其结构关系到馈电 强度,以及与外部接口的匹 配,不同带宽,不同种类的滤
波器所用到的抽头是不一样的。 总的来讲有两种形式: 电耦合:通过电流或者电场 来进行耦合。 磁耦合:通过磁场进行耦合, 也称感性耦合。
a
b
对于同轴谐振器带通滤 波器,必须将输入/输出端的 抽头都设计到位,才能保证 通带驻波较小。不合理的抽 头设计,会导致输入能量较 多被反射,S11较大,驻波 调不下来,通带插损增大。
带通滤波器的工作原理
原始信号
滤波器响应
滤波后的信号
带通滤波器的主要电气参数
1. 带外抑制:带外抑制指,滤波器在工作频段以外的频点处对信号的衰减。 滤波器抑制主要由腔数决定。腔数越多带外抑制越好,同时插损也越大;
上图为不加飞杆的滤波器响应,左、右图分别为5腔和7腔的响应。 对比二图可以明显看出:7腔响应的带外抑制优于5腔响应;7腔响应的中 心频点的插损为-1.17dB,5腔响应的中心频点插损为-0.7dB。
微带线耦合器
体积小 批量一致性好 生产制造简单 成熟设计
结构多样,可实现带宽大
损耗较大 功率容量小
在功率要求低的情况下采用
时延滤波器和分集接收滤波器 上较多使用
可作为独立的元件使用
带状线耦合器
中等体积 成熟设计 生产装配容易
损耗较小
功率容量较大 可采用结构少,带宽窄 通常与分布图
双工器简介
双工器介绍
双工器由一个接收端滤波器和一个发射端 滤波器组成,实现收/发共用; 高/低端滤波器可以是带通、带阻、低通、 高通滤波器; 可以由各种谐振器滤波器组合; 最常见的是同轴谐振器带通滤波器组成的
典型双工器模型
双工器; 详细的介绍可以参考滤波器的介绍
滤波器
滤波器用途与分类
最普通的滤波器具有下图所示的低通、高通、带通、带阻衰减特性。

四种普通滤波器的特性曲线 可以从不同角度对滤波器进行分类: (a)按功能分,有低通滤波器,高通滤波器,带通滤波器, 带阻滤波器,可调滤波器。 (b)按滤波器的组成元件分,有集总参数滤波器,分布参数 滤波器,无源滤波器,有源滤波器,晶体滤波器,声表面 波滤波器,等等。
微带功分器
成熟设计
体积小 布线灵活 生产制造简单 一致性高 损耗较大 常作为独立器件 用于接收滤波器的信号分配
波导功分器
成熟设计 功率容量大 损耗小 生产制造简单 适用频率高 用于波导系统
常作为独立器件使用
同轴合路器
损耗小 功率容量大
成熟设计
与同轴带通双工器类似 通带机械可调
在功率放大器中,为了实现功率/信号上的合成或相消,就需要调整某 一路信号的相位/群时延。如果仅用传输线来实现,则50纳秒的时延就 需要用16.3米传输线,而使用带通滤波器,只需要5腔就可以实现。
带通滤波器的结构
通常的带通滤波器具有 左图所示的结构: 抽头:将外部输入信 号馈入滤波器或者将经过滤 波器的信号导出。 谐振腔:形成通带内的 谐振点; 耦合窗口:在谐振腔之 间传输电磁信号,同时调整 成不同的耦合度,以满足滤 波器设计的需要; 感飞,容飞,对称飞: 形成通带外的传输零点(即 抑制点)
