《几何画板》是一个适用于几何（平面几何、解析几何、射影几何等）教学的软件平台。

它为老师和学生提供了一个观察和探索几何图形内在关系的环境。

它以点、线、圆为基本元素，通过对这些基本元素的变换、构造、测算、计算、动画、跟踪轨迹等，构造出其它较为复杂的图形。

《几何画板》最大的特色是“动态性”，即：能够用鼠标拖动图形上的任一元素（点、线、圆），而事先给定的所有几何关系（即图形的基本性质）都保持不变。

举个简单的例子。

我们能够先在画板上任取三个点，然后用线段把它们连起来。

这时，我们就能够拉动其中的一个点，同时图形的形状就会发行变化，但仍然保持是三角形。

再进一步，我们还能够分别构造出三条形的三条中线。

这时再拉动其中任一点时，三角形的形状同样会发生变化，但三条中线的性质永远保持不变。

这样学生就能够在图形的变化中观察到不变的规律：任意三角形的三条中线交于一点。

请注意：上述操作基本上与老师在黑板上画图相同。

但当老师说“在平面上任取一点”时，在黑板上画出的点却永远是固定的。

所谓“任意一点”在很多时候只不过是出现在老师自己的头脑中而已。

而《几何画板》就能够让“任意一点”随意运动，使它更容易为学生所理解。

所以，能够把《几何画板》看成是一块“动态的黑板”。

《几何画板》的这种特性有助于协助学生在图形的变化中把握不变的几何规律，深入几何的精髓。

这是其它教学手段所不可能做到的，真正表达了计算机的优势。

另一方面，利用它的动态性和形象性，还能够给学生创造一个实际“操作”几何图形的环境。

学生能够任意拖动图形、观察图形、猜测并验证，在观察、探索、发现的过程中增加对各种图形的感性理解，形成丰厚的几何经验背景，从而更有助于学生理解和证明。

所以，《几何画板》还能为学生创造一个实行几何“实验”的环境，有助于发挥学生的主体性、积极性和创造性，充分表达了现代教学的思想。

《几何画板》的操作非常简单，一切操作都只靠工具栏和菜单实现，而无需编制任何程序。

在〈几何画板〉中，一切都要借助于几何关系来表现，所以用它设计软件最关键的是“把握几何关系”，而这正是老师们所擅长的；但同时这也是它的局限性：它只适用于能够用几何模型来描绘的内容—例如几何问题、部分物理、天文问题等。

最全的几何画板实例教程

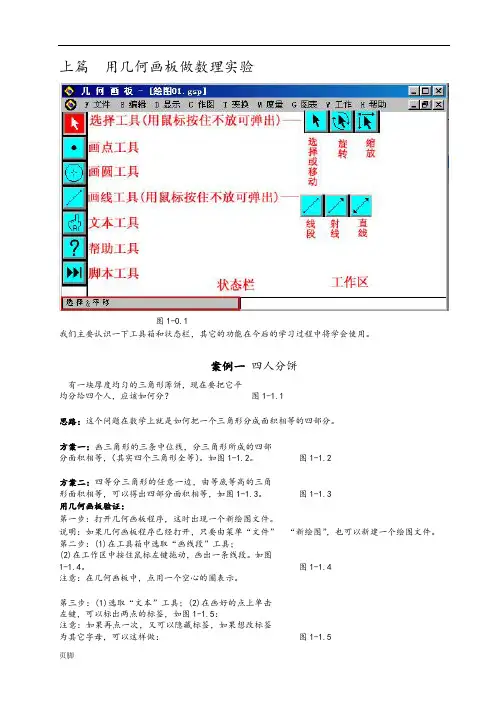

上篇用几何画板做数理实验图1-0.1我们主要认识一下工具箱和状态栏，其它的功能在今后的学习过程中将学会使用。

案例一四人分饼有一块厚度均匀的三角形薄饼，现在要把它平均分给四个人，应该如何分？图1-1.1思路：这个问题在数学上就是如何把一个三角形分成面积相等的四部分。

方案一：画三角形的三条中位线，分三角形所成的四部分面积相等，（其实四个三角形全等）。

如图1-1.2。

图1-1.2方案二：四等分三角形的任意一边，由等底等高的三角形面积相等，可以得出四部分面积相等，如图1-1.3。

图1-1.3用几何画板验证：第一步：打开几何画板程序，这时出现一个新绘图文件。

说明：如果几何画板程序已经打开，只要由菜单“文件”“新绘图”，也可以新建一个绘图文件。

第二步：(1)在工具箱中选取“画线段”工具；(2)在工作区中按住鼠标左键拖动，画出一条线段。

如图图1-1.41-1.4。

注意：在几何画板中，点用一个空心的圈表示。

第三步：(1)选取“文本”工具；(2)在画好的点上单击左键，可以标出两点的标签，如图1-1.5：注意：如果再点一次，又可以隐藏标签，如果想改标签用“文本”工具双击显示的标签，在弹出的对话框中进行修改，(本例中我们不做修改)。

如图1-1.6图1-1.6在后面的操作中，请观察图形，根据需要标出点或线的标签，不再一一说明第四步：(1)再次选取“画线段”工具，移动鼠标与点A重合，按左键拖动画出线段AC；(2)画线段BC ，标出标签C，如图1-1.7。

注意：在熟悉后，可以先画好首尾相接的三条线段后再标上标签更方便。

图1-1.7第五步：(1) 用“选择”工具单击线段AB，这时线段上出现两个正方形的黑块，表示线段处于被选取状态；(2)由菜单“作图”“中点”，画出线段AB的中点，标上标签。

得如图1-1.8。

注意：如果被选取的是点，点的外面会有一个粗黑圆圈。

在几何画板中，选取线段是不包括它的两个端点的，以后的问题都是这样，如果不小心多选了某个对象，可以按Shift键后用左键再次单击该对象取消选取。

几何画板绘制几何图形教程

几何画板绘制几何图形教程在使用几何画板的过程中，常常需要绘制各种几何图形，今天我们来给大家介绍一下几何画板绘制几何图形的教程。

一、绘制同心圆步骤一制作同心圆1.打开几何画板，单击左边工具栏“圆工具”，在画板空白区域单击一下鼠标确定圆心的位置，移动鼠标左键确定半径长度单击鼠标，即可画出一个圆。

然后再把鼠标移动到圆心上面按住鼠标左键向外拖动，到合适半径松开鼠标即可，这样就绘制出了同心圆。

利用几何画板圆工具绘制同心圆示例步骤二调整同心圆1.调整同心圆大小单击左侧工具栏“移动箭头工具”并按住同心圆的圆心拖动可以改变同心圆的大小和位置，如下图所示。

在几何画板中调整同心圆示例2.调整大圆大小单击左侧工具栏“移动箭头工具”并按住同心圆大圆边上的红点拖动可以改变大圆的大小和位置，如下图所示。

在几何画板中调整同心圆大圆大小示例3.调整小圆大小单击左侧工具栏“移动箭头工具”并按住同心圆小圆边上的红点拖动可以改变小圆的大小，如下图所示。

在几何画板中调整同心圆小圆大小示例二、绘制三角形比如已知三角形三边长度为3、4、5，具体的绘制步骤如下：1.打开几何画板软件，执行“数据”——“新建参数”，新建参数a=3;b=4;c=5，单位选择“距离”；选中参数a，执行“变换”——“标记距离”。

新建参数a、b、c表示三边距离示例2.使用“点工具”画一个点并选中，然后执行“变换”——“平移”，角度为0，得到另一个点。

以参数a的标记距离平移点示例3.选中上面两点执行“构造”——“线段”命令构造线段，得到定长为3的线段。

构造线段长度为3的线段示例4.选中长度为3的线段一端点和参数b，执行“构造”——“以圆心和半径绘圆”画圆，接着选中线段的另一端点和参数c，执行“构造”——“以圆心和半径绘圆”画圆，两圆交点就是三角形的第三个顶点。

以参数b、c为半径构造两圆得到交点示例5.使用“线段工具”连接线段端点和交点，得到三边长为3，4，5的三角形。

最后隐藏不必要对象即可。

《几何画板》教程——从入门到精通

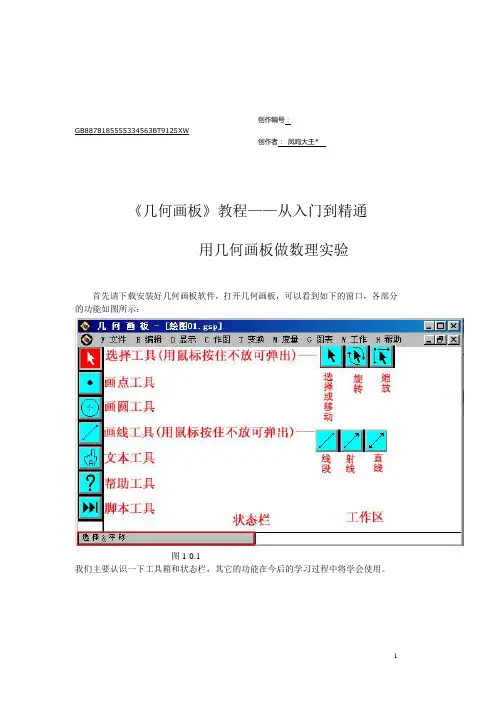

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*《几何画板》教程——从入门到精通用几何画板做数理实验首先请下载安装好几何画板软件，打开几何画板，可以看到如下的窗口，各部分的功能如图所示：图1-0.1我们主要认识一下工具箱和状态栏，其它的功能在今后的学习过程中将学会使用。

方案一：画三角形的三条中位线，分三角形所成的四部分面积相等，（其实四个三角形全等）。

如图1-1.2。

图1-1.2方案二：四等分三角形的任意一边，由等底等高的三角形面积相等，可以得出四部分面积相等，如图1-1.3。

图1-1.3用几何画板验证：第一步：打开几何画板程序，这时出现一个新绘图文件。

说明：如果几何画板程序已经打开，只要由菜单“文件” “新绘图”，也可以新建一个绘图文件。

第二步：(1)在工具箱中选取“画线段”工具；(2)在工作区中按住鼠标左键拖动，画出一条线段。

如图1-1.4。

注意：在几何画板中，点用一个空心的圈表示。

图1-1.4第三步：(1)选取“文本”工具；(2)在画好的点上单击左键，可以标出两点的标签，如图1-1.5：注意：如果再点一次，又可以隐藏标签，如果想改标签为其它字母，可以这样做：用“文本”工具双击显示的标签，在弹出的对话框中进行修改，(本例中我们不做修改)。

如图1-1.6B 图1-1.5图1-1.6在后面的操作中，请观察图形，根据需要标出点或线的标签，不再一一说明第四步：(1)再次选取“画线段”工具，移动鼠标与点A重合，按左键拖动画出线段AC；(2)画线段BC，标出标签C，如图1-1.7。

注意：在熟悉后，可以先画好首尾相接的三条线段后再标上标签更方便。

B图1-1.7第五步：(1) 用“选择”工具单击线段AB，这时线段上出现两个正方形的黑块，表示线段处于被选取状态；(2) 由菜单“作图” “中点”，画出线段AB的中点，标上标签。

如何利用《几何画板》作图

如何利用《几何画板》作图在中学数学教学工作中，我们经常会遇到需要画图的情况．笔者以自己在工作中所遇到的实际问题为例，说明如何应用几何画板画出符合要求的图形，并简要说明这些画图方法正确及可行的理论依据．一画简单的几何图形 1．按已知条件画几何图形例1．已知：梯形ABCD 中．AD ∥BC ．AB=AD+BC ．E 是CD 的中点．求证：AE 、BE 分别平分∠BAD 、∠ABC ．如图1，我们可以从已知条件出发，按照以下操作步骤，画出符合例1的题意的图形．（1）画出腰AB 和两底所在的射线；（2）在线段AB 上任取一点F ，分别以点A 、B 为圆心，以AF 、BF 长为半径作圆，与两底所在的射线交于点D 、C ．显然，AD+BC=AB ．（3）取线段CD 的中点E ，连结AE 、BE ；（4）将作图过程中的辅助图形隐藏，即可得到符合题目要求的图形（如图2）．FED CBA E D CBAG E D CB AEDCB A图（1）图（2）图（3）图（4）2．从结论出发画几何图形若要证明的命题的逆命题也成立，则可以从结论出发画出几何图形．仍以例1为例．例1的逆命题是：在梯形ABCD 中，AD ∥BC ，∠DAB 和∠CBA 的平分线交于点E ，点E 恰好在腰CD 上．则：AB=AD+BC ，E 是CD 的中点．显然，∠AEB=90°．如图3，设线段AB 的中点是点G ，连结EG ，则AG=EG ，即：∠AEG=∠EAG=∠EAD ．所以AD ∥EG ，因此，CE=DE ，AD+BC=2EG=AB ．由于例1的逆命题是真命题，所以我们可以从例1的结论出发画出符合题意的几何图形．画图步骤如下：（1）如图4，画出腰AB 和两底所在的射线；（2）作∠A 和∠B 的角平分线，交于点E ；（3）在一底所在的射线上任取一点C ，作射线CE ，交另一底所在的射线于ED CB A点D ；（4）连结相关线段，并将作图过程中的辅助图形隐藏，即可得到符合题意的图形．从以上例题可以看出，平面几何作图问题通常可以化归为确定某些点的位置的问题．而一个点的位置往往是由两个条件决定的．如果放弃了条件2，让这个点按照条件1而运动起来，即可以生成轨迹1；同样的，如果放弃了条件1，让这个点按照条件2而运动起来，即可以生成轨迹2．轨迹1和轨迹2的交点即为符合题意的点．通常情况下，这个点往往是两条直线的交点，或一条直线与一个圆的交点，或两个圆的交点．这种作图方法叫做轨迹交截法，简称交轨法．作为练习，读者可以试一试画出符合下题题意的图形．如图5，梯形ABCD 中，∠ADC ＝90°，∠AEC=3∠BAE ，AB ∥CD ，E 是BC 的中点．求证：CD=CE ．图（5）二检验几何命题的正确性有时我们费尽心机地试图证明一个几何命题，结果却发现这是个假命题．我们能否尽力避免这一情况的发生呢？几何画板可以准确快速地画出动态图形，并且在图形的运动变化中保持给定的几何性质不变．因此，我们可以利用几何画板来检验几何命题是否正确．例2．以任意三角形的三条中线为边，可以构成新的三角形．以任意三角形的三条角平分线（或高）为边，能否构成新的三角形呢？用几何画板画图进行验证．如图6，AD 、BE 、CF 分别是△ABC 三个内角的角平分线．以点B 为圆心，以CF 长为半径画圆；以点E 为圆心，AD 长为半径画圆．拖动点A ，改变△ABC 的形状，发现两圆不一定有交点．这说明：以任意三角形的三条角平分线为边，不一定能构成三角形．用类似方法可以验证以任意三角形的三条高为边，不一定能构成三角形（如图7）．A BCD EF FEDC BA图（6）图（7）三画函数图象1．画定义域为R 的函数的图象例3．画函数y =x 2+3x －2的图象．在几何画板中选择“图表”菜单中的“绘制新函数”命令，然后在弹出的对话框（如图8）中直接输入函数解析式“x^2+3x－2”，再按“确定”按钮，即可以画出函数图象（如图9）．图（8）图（9）2．画定义域为限定区间的函数的图象例4．画函数y=x2+3x－2（－4≤x≤1．5）的图象．将鼠标指针移动到上面画出的函数图象上，然后按鼠标右键，选择“属性”命令，在弹出的对话框（如图10）中指定自变量x的取值范围．将x的取值范围改成－4≤x≤1．5后，相应的图象变为如图11所示的一段曲线．图（10）图（11）如果只需要粗略地指定限定区间，可以用鼠标选择函数图象上的箭头，然后按住鼠标左键拖动即可．四画复杂的几何图形1．用自定义工具画图“几何画板”允许用户创建自定义的工具，这使简单图形（如图12）的绘制可以非常快捷，也使绘制由一系列重复的简单图形构成的复杂图形（如图13）成为可能．用户还可以用复杂图形（如图14）创建新的“自定义工具”，从而大大降低绘图工作的劳动强度，节约大量的时间．创建用户自定义工具的方法如下（以创建画正方体的工具为例）：（1）在几何画板中画一个正方体（如图12）；（2）选择这个正方体的所有顶点和棱；（3）点击几何画板窗体左侧的“自定义工具”按钮，选择“创建新工具”命令；（4）在弹出的对话框（如图15）中将工具名称改为正方体．然后按“确定”按钮．（5）点击几何画板窗体左侧的“自定义工具”按钮，就可以看到新建立的“正方体”画图工具．这样建立的自定义工具存储在当前几何画板文件中，所以只有在当前几何画板文件打开时才能使用．如果要求能在几何画板文件不打开时也能使用存储在其中的自定义工具，必须将这个文件保存在几何画板可执行文件（．exe文件）所在目录的“Tool Folder”子目录中．图（12）图（13）图（14）图（15）2．用“迭代”的方法画图例5．如图16，OA=OB，将线段OA和OB分成n等分，按照图中的方法连结．包络围成的图形是什么？n-2 = 3t1+1()n= 0.2t1+1 = 1t1 = 0n = 5O'BAO图（16）这是一个典型的“参数迭代”构造．操作过程如下：（1）选择“图表”菜单中的“新建参数”命令，新参两个参数n和t1．其初始值分别为5和0．参数t1将作为迭代的初始值；（2）选择“度量”菜单中的“计算”命令，分别计算t1+1、nt11+，n－2．其中t1+1指定迭代的步长为1，nt11+指定缩放比例，n－2指定迭代次数为3．（3）画线段OA 、OB ；（4）双击点O 或选择点O 后再选择“变换”菜单中的“标记中心”命令，将点O 设定为缩放的中心．选择nt 11+，然后选择“变换”菜单中的“标记比值”命令，将nt 11+的值设为缩放参数．图（17）图（18）（5）选择点A ，然后选择“变换”菜单中的“缩放”命令（如图17），将点A 以点O 为中心，以nt 11+为缩放参数进行缩放，得到点A ’；（6）用同样的方法将点O 以点B 为中心，以nt 11+为缩放参数进行缩放，得到点O ’；（7）连结A ’O ’；（8）依次选择t 1和n －2，然后按住<Shift>键，并选择“变换”菜单中的“带参数的迭代”命令．弹出对话框后，用鼠标选择t 1+1，将它指定为迭代的初象（如图18）．（9）按“迭代”按钮退出，即可得到如图16所示的图形．（10）选择n ，然后按“＋”或“－”键，可以增大或减小n 的值．图19是当n =20时的图象．O'BAO图（19）五经典尺规作图题尺规作图问题以其工具的简单、规则的简洁和问题本身的高度挑战性而吸引了无数数学爱好者去研究．三大尺规作图不能问题更成为经典中的经典，时至今日仍不时有人宣称解决了三等分角问题．下面我们也来研究一个经典的尺规作图问题：求作线段AB 的n1（n 是正整数）．据报道：1995年夏季学期，美国格林法姆学校的两名相当于中国初中二年级的学生David Goldenheim 和Dan Litchfiled 在完成老师布置的“把一条给定的线段分成任意等份”的几何任务时，发现了“任意等分线段”的新方法，在这以前人们通常采用欧几里德在2500年前所用的方法，他们的构造（已经被命名为GlaD 构造）是“自古以来第二种构造等分的方法”．不仅如此，他们还发现了构造Fibonacci 序列的独创方法．为此，还和他们的辅导老师Dietrich 应邀参加NCTM 的74、75次年会，并应邀在“技术与数学”第12次年会上发言，这也是该会议中的一次邀请学生进行演讲．而这一切并没有使用传统工具直尺和圆规，完全是在GSP 的帮助下完成的．“50%的数学知识是1940年以后出现的，而在这其中99．9%是由博士级的人物发现的．Dan 和David 的发现是非常值得注意的，因为这些发现可以运用中学数学知识通过第三种方法证明：代数、几何、推理．”[1]GlaD 构造的简化画法如下（如图20）：F 5F 4F 3F 2B图（20）（1）以线段AB 为一边构造一个矩形ABCD ；（2）连结AC 、BD ，相交于点E 2；（3）过点E 2作E 2F 2⊥AB ，点F 2为垂足，则AF 2=21AB ；（4）连结DF 2，交AC 于点E 3；（5）过点E 3作E 3F 3⊥AB ，点F 3为垂足，则AF 3=31AB ；……依次类推，可以作出线段AB 的4等分点、5等分点……n 等分点． Glad 构造确实简洁精妙，然而将之称为“自古以来的第二种构造等分的方法”未免言过其实．事实上，早在18世纪，数学家白朗松便提出了如下更简洁、漂亮的解法（如图21）[2]：F 5F 4F 32AB图（21）（1）在直线AB 之外任取一点P ，连结AP 、BP ；（2）在线段AP 上任取一点D ，作DC ∥AB ，交BP 于点C ；（3）连结AC 、BD ，相交于点E 2，作射线PE 2交线段AB 于点F 2，则AF 2=21AB ；（4）连结DF 2，交线段AC 于点E 3，作射线PE 3交线段AB 于点F 3，则AF 3=31AB ；……显然，如果点P 位于无限远处，白朗松构造变成了Glad 构造．即Glad 构造是白朗松构造的特例．。

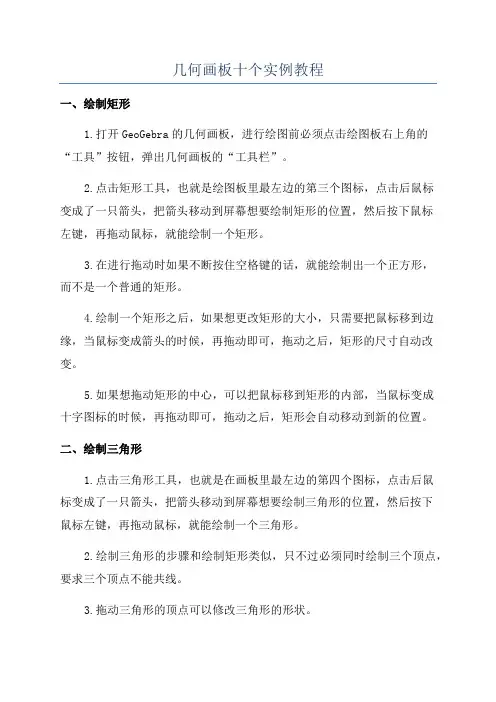

几何画板十个实例教程
