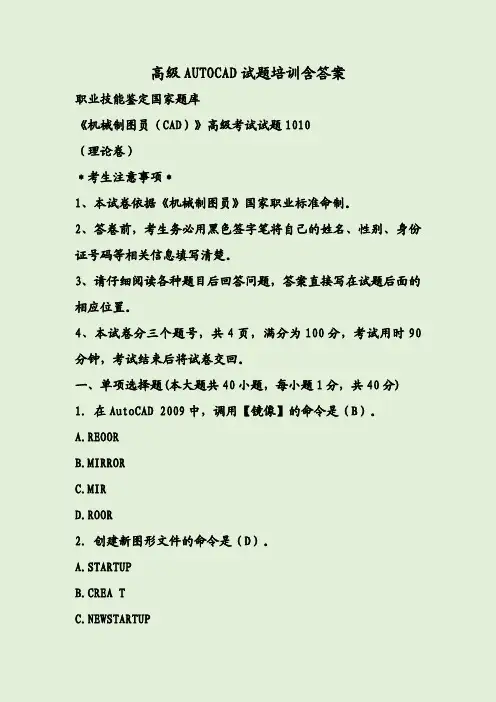

高级AUTOCAD试题培训含答案
39. 下面选项中属于可以打断的图形是(D)。 A.直线 B.圆弧 C.构造线 D.都正确 40. 当光标停留在图纸编号或图纸标题上时将出现超级链接的 图标,此时若按住(D)键并单击该图标,即可直接打开相应的 图形文件。 A.“Ctrl+ 1” B.“Shift+ 1” C.“Shift” D.“Ctrl” 41. 下列关于外部参照,说法不正确的一项是(C)。 A.将图形作为外部参照附着时,会将该参照图形链接到当前图 形。 B.打开或重载外部参照时,对参照图形所做的任何修改都将显示 在当前图形中。 C.附着到当前图形的外部参照中的对象仅包括实体空间对象。 D.可以在模型空间或图纸空间中将外部参照插入到当前图形中。 42. 【材质编辑器】卷展面板中常用的选项配置中,主要用于给 材质指定颜色,存在于真实样板和真实金属样板中的是(A)。 A.漫射
B.镜面 C.环境光 D.反光度 43. 下列属于 AutoCAD 工作空间的是(C)。 A.模型空间 B.图纸空间 C.模拟空间 D.布局空间 44. 在 AutoCAD 2009 中,打开【选择样板】对话框的快捷键是 (D)。 A.CTRL+A B.CTRL+O C.CTRL+B D.CTRL+N 45. 在 AutoCAD 2009 中,实现字段的插入操作方法有(C)种。 A.2 B.3 C.4 D.5 46. 在夹点缩放法中,移动鼠标至圆的任意一个象限点处并单 击,此时该夹点的小方框变为(A)。 A.红色
C.图纸集 D.图表 7. 若要更改选定对象的线型比例,双击该线型或按(D)快捷键 可打开【特性】面板。 A.Ctrl+0 B.Ctrl+N C.Ctrl+2 D.Ctrl+1 8. 在 AutoCAD 2009 中,打开极轴追踪的组合键是(A)。 A.CTRL+B B.CTRL+ALT+B C.SHIFT+B D.ALT+B 9. 当用户在创建新的图形文件时,系统将自动生成一个默认图 层,且图层名为(B)。 A.默认图层 B.0 C.新建图层 1 D.新建图层 10. AutoCAD 文件名的默认扩展名为(A)。 A.*.dwg B.*.dws
高级AUTOCAD试题培训含答案
B.蓝色 C.黄色 D.绿色 47. (A)主要用于标注图形中任意两点之间的水平、垂直或具 有一定旋转角度的尺寸。 A.线性标注 B.直径标注 C.连续标注 D.圆心标记 48. 在 AutoCAD 中,运行文本窗口的快捷键是(B)。 A.F1 B.F3 C.F8 D.F9 49. 若要更改选定对象的线型比例,双击该线型或按(D)快捷 键可打开【特性】面板。 A.Ctrl+0 B.Ctrl+N C.Ctrl+2 D.Ctrl+1 50. 在 AutoCAD 2009 中,打开【创建图纸集-图纸集详细信息】 对话框的命令是(C)。
C.EA TTEDIT D.TEDIT 63. AutoCAD 使用样例图纸集中的结构创建了新的图纸集框架, 包括三个子集,错误的是(D)。 A.顶层部件 B.零件图纸 C.表达视图图纸 D.中层部件 64. 通过(C)命令可以查看默认的打印样式类型。 A.样式 B.类型 C.选项 D.样式表 65. 下面选项中属于反射贴图特点的是(A)。 A.主要用于控制材质的反射程度 B.主要用于定义材质的透明区域和不透明区域 C.使用凸凹贴图可以控制物体表面纹理的凹凸 D.可以使用文件中的图像 66. 在 AutoCAD 2009 中,激活标注样式命令的方法有(D)种。 A.3 B.2 C.5

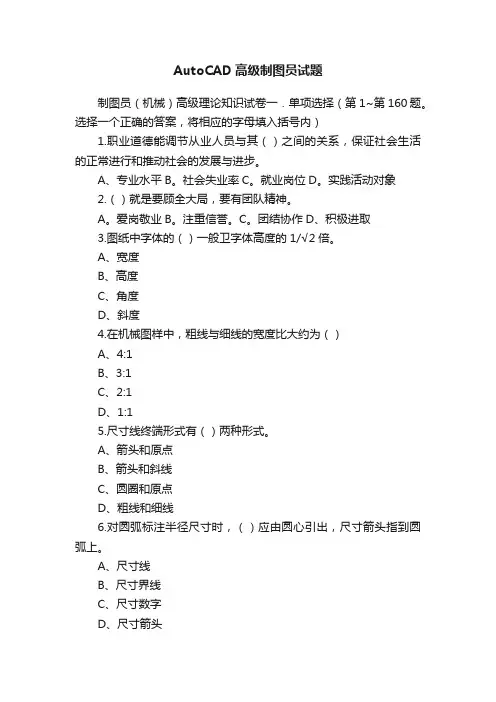

AutoCAD高级制图员试题
AutoCAD高级制图员试题制图员(机械)高级理论知识试卷一.单项选择(第1~第160题。
选择一个正确的答案,将相应的字母填入括号内)1.职业道德能调节从业人员与其()之间的关系,保证社会生活的正常进行和推动社会的发展与进步。
A、专业水平B。
社会失业率C。
就业岗位D。
实践活动对象2.()就是要顾全大局,要有团队精神。
A。
爱岗敬业B。
注重信誉。
C。
团结协作D、积极进取3.图纸中字体的()一般卫字体高度的1/√2倍。
A、宽度B、高度C、角度D、斜度4.在机械图样中,粗线与细线的宽度比大约为()A、4:1B、3:1C、2:1D、1:15.尺寸线终端形式有()两种形式。
A、箭头和原点B、箭头和斜线C、圆圈和原点D、粗线和细线6.对圆弧标注半径尺寸时,()应由圆心引出,尺寸箭头指到圆弧上。
A、尺寸线B、尺寸界线C、尺寸数字D、尺寸箭头7.下列叙述错误的是()A、标注球面直径时,一般应在&前加注“S”B、标注球面直径时,一般应在R前加注“S”C、标注球面直径时,一般应在&前加注“球”D、标注球面直径时,一般应在&或R注“S”8.标注角度尺寸时,尺寸数字一律水平写,尺寸界限沿径向引出,()画成圆弧,圆心是角的定点。
A、尺寸线B、尺寸界线C、尺寸线及其终端D、尺寸数字9.画图时,常选用()的绘图铅笔。
A、6B、HB 、H、2H B/B、HB/H /2HC、B、HB、2H、6HD、6B、2B、2H、6H10.丁字尺尺头内侧便仅靠图版左边,三角板任意边紧靠丁字尺尺身上边,便可利用()的另外两边画出垂直线或倾斜线。
A、丁字尺B、比例尺 C 、曲线板D、三角板11.圆规使用铅芯的硬度规格要比画直线的铅芯()A、软一级B、软两级C、硬一级D、硬二级12.用()画大圆时,可用加长杆扩大所画圆的半径,使针脚和铅笔脚均与纸面保持垂直、A、分规B、圆规C、铅笔D、图板13.平行投影投影法的投射中心位于()处A、有限远B、无限远C、投影面D、投影物体14.平行投影法中的投影线与投影面相垂直式称为()A、正投影法B、斜投影法C、垂直投影法D、中心投影法15.用平行投影法沿物体不平行于直角坐标系平面的方向,投影到()上所得到的投影称为轴测投影.A、平行投影面B、中心投影面C、轴侧投影面D、多个投影面16.一下应用软件()属于计算机绘图软件。
cad高级试题及答案
cad高级试题及答案一、选择题(每题2分,共20分)1. 在CAD中,使用哪个命令可以创建直线?A. LINEB. CIRCLEC. RECTANGLED. POLYLINE答案:A2. 以下哪个选项不是CAD的绘图工具?A. 直线B. 圆C. 文本D. 表格答案:D3. 在CAD中,如何快速选择所有对象?A. 使用鼠标框选B. 使用鼠标右键C. 使用鼠标中键D. 使用鼠标左键答案:A4. 以下哪个命令用于创建圆弧?A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案:A5. 在CAD中,如何复制对象?A. 使用COPY命令B. 使用MOVE命令C. 使用OFFSET命令D. 使用ARRAY命令答案:A6. 以下哪个选项是CAD的修改工具?A. 缩放B. 旋转C. 镜像D. 所有选项答案:D7. 在CAD中,如何测量两点之间的距离?A. 使用DI命令B. 使用MEASURE命令C. 使用DIST命令D. 使用AREA命令答案:C8. 以下哪个命令用于创建多边形?A. POLYLINEB. RECTANGLEC. POLYGOND. CIRCLE答案:C9. 在CAD中,如何将对象移动到指定位置?A. 使用MOVE命令B. 使用COPY命令C. 使用OFFSET命令D. 使用ARRAY命令答案:A10. 以下哪个选项是CAD的图层管理工具?A. 图层属性管理器B. 图层过滤器C. 图层状态管理器D. 所有选项答案:D二、判断题(每题1分,共10分)1. 在CAD中,可以通过双击对象来打开属性编辑器。
(对)2. CAD中的图层是不可编辑的。
(错)3. 可以为CAD中的每个对象分配不同的颜色和线型。
(对)4. 在CAD中,使用ARRAY命令可以创建对象的阵列。
(对)5. CAD中的文本对象不能进行旋转。
(错)6. 使用OFFSET命令可以创建平行线。
(对)7. 在CAD中,使用HATCH命令可以创建填充图案。
CAD高级工程师复习参考答案

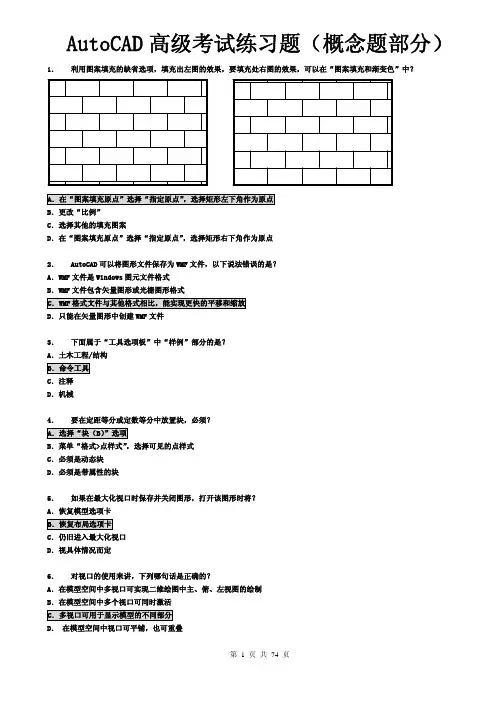

AutoCAD高级考试练习题(概念题部分) 1.利用图案填充的缺省选项,填充出左图的效果,要填充处右图的效果,可以在“图案填充和渐变色”中?A.在“图案填充原点”选择“指定原点”,选择矩形左下角作为原点B.更改“比例”C.选择其他的填充图案D.在“图案填充原点”选择“指定原点”,选择矩形右下角作为原点2.AutoCAD可以将图形文件保存为WMF文件,以下说法错误的是?A.WMF文件是Windows图元文件格式B.WMF文件包含矢量图形或光栅图形格式C.WMF格式文件与其他格式相比,能实现更快的平移和缩放D.只能在矢量图形中创建WMF文件3.下面属于“工具选项板”中“样例”部分的是?A.土木工程/结构B.命令工具C.注释D.机械4.要在定距等分或定数等分中放置块,必须?A.选择“块(B)”选项B.菜单“格式>点样式”,选择可见的点样式C.必须是动态块D.必须是带属性的块5.如果在最大化视口时保存并关闭图形,打开该图形时将?A.恢复模型选项卡B.恢复布局选项卡C.仍旧进入最大化视口D.视具体情况而定6.对视口的使用来讲,下列哪句话是正确的?A.在模型空间中多视口可实现二维绘图中主、俯、左视图的绘制B.在模型空间中多个视口可同时激活C.多视口可用于显示模型的不同部分D. 在模型空间中视口可平铺,也可重叠7.使用“发布选项”对话框,可以控制发布的DWF文件中可以包含的数据信息,这些信息不包括?A.图层信息B.块信息C.块样板文件D.外部参照信息8.一次向多个文件附加数字签名?A.可以使用系统提供的“附加数字签名”应用程序B.可以使用“选项”对话框C.可以使用“安全选项”对话框D.不能一次向多个文件附加数字签名9.“创建传递”对话框“文件树”选项卡将要传递的图形按一定类别列出,下列哪个选项不是该选项卡列出的类别? A.图纸图形B.图纸集文件C.当前图形D.外部参照图形10.使用块属性管理器重新定义一个包含字段的属性,对于已经插入的块实例该字段的哪个特性不会被修改?A.颜色B.文字样式C.值D.高度11.对圆弧进行合并时,合并的顺序是?A.沿逆时针B.沿顺时针C.从弧长短的向长的连接D.没有规律12.使用“标注批处理检查器对图形进行标准检查,标注文件来自A.图形关联的标准文件B.用户添加的标准文件C.系统提供的存放于Sample文件夹中的标准文件MKMStd.dwsD.A和B13.在实体造型中,拉伸建立实体(extrude)是选择曲线拉伸,所选曲线是?A.封闭的二维平面对象,且不可为块、自交多义线B.封闭的二维平面对象,可为块、自交多义线C.开放的二维平面对象,且不可为块、自交多义线D.封闭的二维平面对象,且不可为块,可自交14.关于三维DWF发布,正确的说法是?A.支持OLE对象和插入的图像B.支持超链接C.文字字体转换为ArialD.字体支持文字格式15.在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板,除了?A.灰度颜色B.索引颜色C.真彩色D.配色系统16.图纸集管理器的“视图列表”提供了两种查看图纸视图的方式,它们是?A.按顺序查看和按图纸查看B.按时间查看和按类别查看C.按顺序查看和按图纸查看D.按图纸查看和按类别查看17.要获得图案填充区域的信息,下面方法不能实现的是?A.用“特性”查询B.通过菜单“工具>查询>面域/质量特性”C.通过菜单“工具>查询>列表显示”D.通过菜单“工具>查询>面积”18.在绘制直线时,第一点坐标为100,80,第二点坐标为@30<45,绘制的直线长度为?A.30B.45C.100D.8019.如果有一个名为FLOOR1的外部参照,它包含一个名为WALL的图层,在用什么选项绑定后,依赖外部参照的图层FLOOR1|WALL 将变为内部定义的图层WALL?A.融入B.插入C.绑定D.嵌入20.在默认设置的图案填充时,“添加:拾取点”方式是创建边界灵活方便的方法,关于该方式说法错误的是?A.该方式自动搜索绕给定点最小的封闭边界,该边界必须封闭B.该方式自动搜索绕给定点最小的封闭边界,该边界可以封闭C.该方式创建的边界中不能存在孤岛D.该方式可以直接选择对象作为边界21.以下哪个命令用于在当前打开的图形文件中查找并更正错误?A.RecoverB.AuditC.RepairD.Drawingrecovery22.如何打开“块编写选项板”窗口?A.“工具”菜单→“块编写选项板”B.从块编辑器中打开C.命令行输入:BAUTHORPALETTE23.“工具选项板”窗口可以固定在应用程序窗口的左边或右边,按住什么键可以防止“工具选项板”窗口在移动时固定? A.CTRLB.SHIFTC.ALTD.CTRL+ALT24.在AutoCAD中,自动存盘时间间隔,存储在哪个系统变量?A.SAVEFILEPATHB.SAVEFILEC.SAVETIMED.ISAVEBAK25.如图所示作图,图中L为多少?A.67.08B.134.16C.75.00D.不确定26.选择尺寸进入夹点编辑,在右键快捷菜单中,无法完成的是?A.翻转箭头B.设置精度C.选择标注样式、控制文字的位置D.修改尺寸文本27.控制是否显示图像边界的命令是?A.IMAGEADJUSTB.IMAGECLIPC.IMAGED.IMAGEFRAME28.如图所示作图,图中三角形第三边边长为多少?A.35.01B.33.94C.40.83D.33.0229.图形中的一些对象关联了拉伸动作,同时还希望所有对象围绕同一基点旋转,怎样添加参数和动作?A.应当在添加其他所有参数和动作之后添加旋转动作B.应当在添加其他所有参数之后添加旋转动作和其他动作C.应当在添加旋转动作之后添加其他所有参数D.应当在添加其他所有参数之后添加其他动作30.将许可证传输到另一台计算机时,可以使用的许可证传输选项包括?A.传输文件和传输密码B.传输文件和传输代码C.传输邮件和传输密码31.在标准检查报告中,下面哪项内容能被列出来?A.用于检查的插入模块B.每个图形文件中发现的问题C.每个图形文件中被忽略的问题D.以上皆可在检查报告中被列出来32.在模型空间创建直径为20的圆,视口比例为1:2,那么,DIMLFAC为2,在图纸空间进行的非关联标注直径值为? A.20B.10C.40D.8033.选择多行文字对象右键,出现的快捷菜单和选择圆对象右键快捷菜单相比,明显多了一项是?A.重复多行文字B.特性C.快速选择D.编辑多行文字34.在“图纸集特性”对话框中不可以设置图纸集的哪项特性A.页面设置替代文件B.用于创建图纸的样板文件C.图纸集数据文件所在的位置D.新创建图纸的保存位置35.拾取框的大小在“工具/选项”中的哪个对话框中修改?A.“显示”对话框B.“选择”对话框C.“草图”对话框D.“配置”对话框36.AutoCA D系统设定,命令按钮和弹出式命令中的小图像和大图像的象素大小为?A.小图像为16×16象素,大图像为32×32象素B.小图像为32×32象素,大图像为64×64象素C.小图像为12×12象素,大图像为24×24象素D.小图像为24×24象素,大图像为48×48象素37.关于视口比例以下说法错误的是?A.在布局工作时,布局视口中视图的比例因子代表显示在视口中的模型的实际尺寸域布局尺寸的比率B.图纸空间单位除以模型空间即可以得到视口比例C.比例图形其视口比例为1:4D.如果视口比例从1:1变为1:4,那么视口中的视图变大38.使用eattext命令对属性进行提取,以下说法正确的是?A.可以从当前图形中的所有块中提取块属性信息B.可以选择当前图形中的块实例进行提取C.可以对图纸集进行块属性提取39.圆弧的弦长为100,包角135度,则其弧长为?A.127.52B.340.04C.212.53D.54.1240.在“图层特性管理器”对话框中,在树状图中左键选中一图层组过滤器,在列表视图中右键选择一图层,在快捷菜单中选择“删除”,那么该图层?A.从该过滤器中删除B.从图形文件中删除C.从其他过滤器中删除D.以上皆不正确41.使用公制样板文件创建的文件,在“文字样式”中将“高度”设为0,在该样式下用单行文字工具输入文字,将会? A.在命令行中提示给定文字高度,使用的默认字体高度为0B.在命令行中提示给定文字高度,使用的默认字体高度为2.5C.直接书写文字,不需要给定任何参数D.无法输入文字42.三维DWF发布功能的访问仅限于?A.命令行B.下拉菜单C.按钮图标D.快捷菜单43.下面哪种文件格式不能使用EXPORT命令输出A.*.BMPB.*.SATC.*.WMFD.*.DXF44.选择对象,右键,从快捷菜单中是否可以调用最近使用过的一些命令?A.不可以,在夹点编辑状态下的快捷菜单中无“最近的输入>…”B.不可以,必须在某个夹点上再次点击,然后在快捷菜单中才可以看到C.可以D.不可以,快捷菜单中的“最近的输入>…”为灰色45.如果一个许可证处于“中断”状态,那么?A.必须通过运行产品来重新激活许可证B.该许可证无法输出,可用于运行产品C.该许可证可以输出,不可用于运行产品D.以上说法均不正确46.从工具选项板中的“机械”页面中拖动图形时,如果将它们拖动到当前图形中,那么被拖动的图形将作为什么被插入? A.外部参照B.光栅图像D.块47.对于颜色相关打印样式表,打印样式表文件的扩展名为?A.ctbB.stbC.cfgD.scr48.关于标准检查的插入模块,以下哪个说法错误?A.系统缺省情况下,提供的插入模块包括:标注样式、图层、文字样式、线型 B.插入模块由系统确定,现在以及将来都不可以扩展C.将来可以使用第三方应用程序对插入模块进行扩展D.可以使用插入模块前面的复选框设定是否选用49.以下关于图纸集归档说法错的是?A.图纸集归档是将当前图纸集关联的文件进行打包B.打包不能添加图纸集之外的其他文件C.可以使用archive命令打开“存档图纸集”对话框D.可以使用“修改归档设置”对话框,来修改归档位置50.保存和共享工具选项板时?A.工具选项板组中“动态块”部分内容是不可以移到“样例”部分的B.如果工具选项板文件设置了只读属性,工具选项板下方将显示锁定图标 C.可以在AutoCAD 2005中使用在AutoCAD 2008中创建的工具选项板D.工具选项板文件的默认路径不能改变51.如图所示的直线和两段圆弧,它们是否能够合并(JOIN)?A.直线和圆弧都不能合并B.直线和圆弧都能合并C.直线能合并,圆弧不能合并D.直线不能合并,圆弧能合并52.在图形中使用动态块不正确的说法是?A.如果分解或按非统一缩放某个动态块参照,它就会丢失其动态特性B.动态块可以具有自定义夹点和自定义特性C.用户可以使用系统变量来修改自定义夹点的显示颜色D.在图形中操作某个动态块后,不可以重置该块A.标识码可用于在计算机之间传输产品许可证B.计算机标识码存储在传输文件或传输代码中C.对计算机所做的任何更改如果影响到计算机标识码,则会破坏许可证并使之无效D.由计算机本身的操作系统分配给计算机的唯一计算机标识符54.要通过左图阵列处右图,阵列的行数、列数,以及行距、列距各是多少?A.2,2,30,60B.2,3,30,30C.2,2,60,60D.2,2,30,6055.eattext命令中,使用样板文件提取属性,如果提取的属性是数值型数据,则格式代码的第一字符为A.NB.SC.CD.M56.如果在“选项”对话框,“打开与保存”选项卡上启动了“自动保存”,以下说法错误的是?A.系统将以指定的时间间隔保存图形B.系统为自动保存的文件指定临时文件名,默认的扩展名为.sv$C.系统创建的临时文件在图形正常关闭时不会自动删除D.使用扩展名.dwg代替备份文件的扩展名后,可以使用AutoCAD打开备份文件57.如果启动以下哪个命令视口最大化将被取消?A.LINEB.ZOOMC.PLOTD.VIEW58.对于从工具选项板拖放块,以下说法错误的是?A.从工具选项板拖放的块,放置后可以旋转或缩放以适应需要B.可以用鼠标右键从工具选项板中拖放块C.可以为块设置辅助比例来替代使用块时的常规比例设置D.将块从工具选项板拖动到图形中时,可以根据块中定义的单位比率和当前图形中定义的单位比率自动对块进行缩放59.对视口创建来说,以下哪个选项不正确?A.如果希望取消对布局视口边界的显示,应该关闭视口的图层,而不是冻结该图层B.将在图纸空间中绘制的对象转换为布局视口,可以创建具有非矩形边界的新视口D.不能和编辑其他对象一样使用夹点编辑顶点来更改布局视口的形状或大小60.图层过滤器一共有几种?A.1B.2C.3D.无数种61.选择尺寸进入夹点编辑,无法完成的是?A.修改尺寸界线的位置B.修改尺寸文本的位置C.修改尺寸标注的类型D.删除尺寸62.为维护图形文件的一致性,可以创建CAD标准文件以定义常用属性,这些属性不包括以下哪项?A.图层设置B.标注样式和文字样式C.线型D.表格样式63.程序或系统出现故障后,“图形修复管理器”将在下次启动 AutoCAD 时打开。

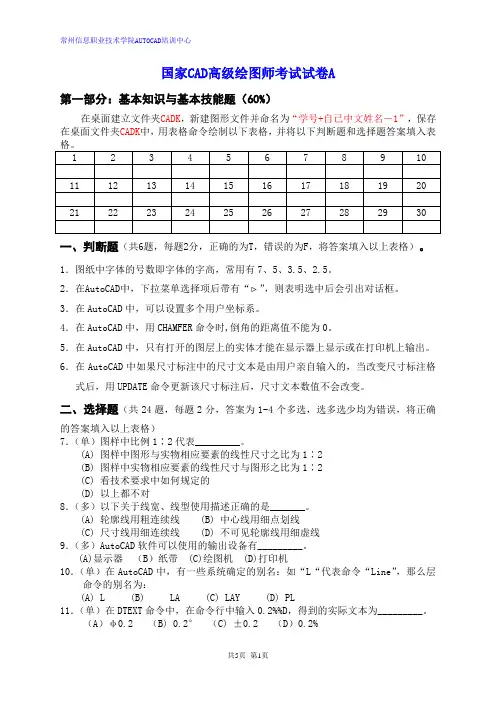

国家CAD高级绘图师考试试卷A
国家CAD高级绘图师考试试卷A第一部分:基本知识与基本技能题(60%)在桌面建立文件夹CADK,新建图形文件并命名为“学号+自已中文姓名-1”,保存在桌面文件夹CADK中,用表格命令绘制以下表格,并将以下判断题和选择题答案填入表一、判断题(共6题,每题2分,正确的为T,错误的为F,将答案填入以上表格)。
1.图纸中字体的号数即字体的字高,常用有7、5、3.5、2.5。
2.在AutoCAD中,下拉菜单选择项后带有“ ”,则表明选中后会引出对话框。
3.在AutoCAD中,可以设置多个用户坐标系。
4.在AutoCAD中,用CHAMFER命令时,倒角的距离值不能为0。
5.在AutoCAD中,只有打开的图层上的实体才能在显示器上显示或在打印机上输出。
6.在AutoCAD中如果尺寸标注中的尺寸文本是由用户亲自输入的,当改变尺寸标注格式后,用UPDATE命令更新该尺寸标注后,尺寸文本数值不会改变。
二、选择题(共24题,每题2分,答案为1~4个多选,选多选少均为错误,将正确的答案填入以上表格)7.(单)图样中比例1∶2代表_________。
(A) 图样中图形与实物相应要素的线性尺寸之比为1∶2(B) 图样中实物相应要素的线性尺寸与图形之比为1∶2(C) 看技术要求中如何规定的(D) 以上都不对8.(多)以下关于线宽、线型使用描述正确的是_______。
(A) 轮廓线用粗连续线 (B) 中心线用细点划线(C) 尺寸线用细连续线 (D) 不可见轮廓线用细虚线9.(多)AutoCAD软件可以使用的输出设备有_________。
(A)显示器(B)纸带 (C)绘图机 (D)打印机10.(单)在AutoCAD中,有一些系统确定的别名:如“L“代表命令“Line”,那么层命令的别名为:(A) L (B) LA (C) LAY (D) PL11.(单)在DTEXT命令中,在命令行中输入0.2%%D,得到的实际文本为_________。
CAD考试用试卷样卷高级
1AutoCAD 软件认证(高级)考核试卷身份证号码 姓名一、单项选择题(本大题共15小题,每小题1分,共15分)。
在每小题列出的选项中只有一个选项符合题目的要求。
1.将对象在x ,y ,z 三个方向各移动10个单位应输入 。
A .10,10,10 B .@102<45,45。
C .@103<45<45 D .@10,10,102.在绘制三维图时为了能正确地找到指定的目标,可使用 辅助工具。
A .SNAP B . OSNAP C .GRID D .无需使用辅助工具 3.ELEV 命令设置标高为20,厚度为80后.再用圆命令绘制一个圆,其结果是该圆的 。
A .标高和厚度都为OB .标高为20,厚度为OC .标高为0,厚度为80D .标高为20,厚度为804.在AutoCAD 中建立了3个UCS 坐标,且这三个UCS 坐标 。
A .必须是互相垂直 B .不一定互相垂直 C .必须互相平行 D .必须与世界坐标系垂直 5.在AutoCAD 的模型空间中最多可设置 视口。
A . 2个B . 3个C . 4个D . 5个以上 6.在模型空间中用 命令可将视区分为多视口。
A .UCSB .VPOINTC .VPORTSD . PLAN7. 命令可以对三维网格面作编辑修改。
A .CHANGEB .PROPERTIESC .PEDITD .SPLINEDIT 8.用VPOINT 命令输入视点的坐标值(1,1,1)后,看到的结果是 。
A .西南等轴测视图 B .东南等轴测视图 C .东北等轴测视图 D .西北等轴测视图 9.ROTA TED 3D 命令 。
A .只能在当前的UCS 下旋转物体B .可在不同的UCS 下绕某一点旋转C .可在任意的UCS 下绕指定轴旋转D .只能在当前UCS 下绕指定轴旋转10.用EXTRUDE 命令拉伸时.必须先建立一个二维图形,该二维图形必须是 。
A .LINE 绘制的封闭图形B . PLINE 绘制的封闭图形,但自我相交C .圆D .圆弧11.轮廓(SOLPROF )命令可使 产生轮廓线。
AutoCAD高级试卷
全国CAD应用培训网络职业技术证书AutoCAD(高级)考试试卷(机械类)注意事项1.考生须在监考老师指定的磁盘上建立一个以自己“学号+姓名”的文件夹,考试结束前把试卷要求的绘制文件保存到该文件夹,结束时上交该文件。
2. 考试时间为180分钟。
一、平面简单图形绘制与尺寸标注(20分)建立新图形,按图形尺寸精确绘图,如图1所示,绘图方法和图形编辑方法不限,未明确线宽的线宽为0,按本题图示标注图形,完成以下操作。
1、设置绘图环境:建立合适的图限及栅格,创建如下图层。
1)图层L1,线型为Center,颜色为红色,轴线绘制在该层上。
2)标注层DIM,颜色为紫色,线型为细实线,剖面线及标注绘制在该层上。
3)其他图形均创建在默认的图层0上。
2、精确绘图:1)根据试题中的尺寸,利用绘图和修改命令精确绘图。
2)图中粗实线线宽为0.5 毫米,未注圆角半径为2毫米,未注倒角2×45o。
3、尺寸标注:创建合适的标注样式,标注图形。
完成后将图形存入考生自己文件夹中,命名为cad1.dwg。
图2二、三维绘图和尺寸标注(25分)根据所给图样(如图2)绘制三维图,要求完成以下操作。
1、设置绘图环境:建立合适的图限,创建“标注”图层,将其颜色设置为蓝色,线形为细实线,标注应绘制在该层上。
2、绘制图形:根据试题标注的尺寸精确绘图,绘制方法和图形的编辑方法不限。
3、尺寸标注:创建合适的标注样式,在“标注”图层标注图形。
完成后将图形存入考生自己文件夹中,命名为cad2.dwg。
图2三、机械制图绘制(55分)1、设置绘图环境,创建如下图层等:1)图层L1,线型为Center2,颜色为红色,轴线绘制在该层上。
2)图层L2, 线型为细实线,颜色设置为蓝色,螺纹线及标注绘制在该层上。
3)其他图形均创建在默认的图层0上。
4)绘制图框及标题栏,图框按A3幅面绘制,标题栏样式如图3。
2、精确绘图:1)根据试题标注的尺寸精确绘图,绘图方法和图形编辑方法不限。
AuotoCAD高级应用考题
全国CAD应用培训网络南京中心AutoCAD高级认证考题考生单位:姓名:身份证号:准考证号:考试须知:1.必须在考试前15分钟提前进入考场,开考15分钟后不得进入考场参加本场考试,考试30分钟后得到监考老师允许方可交卷离开考场;2.考试环境为AutoCAD2006-2010,必须根据试卷要求答题;3.拿到试卷后在指定计算机上以自己的姓名为文件名创建考试文件夹;4.考试结束没有保存源文件以0分计;5.拷贝与被拷贝的双方均以0分计,不得补考,如需考证,以新生报名。
一、单选题(每题1分,共30分)1.循环选择对象,需在拾取对象前按住键。
A.EscB.ShiftC.CtrlD.Alt2.如果不想选择了组的成员,就选择了它所在的组,应A.在组定义的对话框中将其设为不可选择的B.将系统变量PICKSTYLE设为0C.将系统变量PICKSTYLE设为1D.按下Ctrl+G键3.下面哪种颜色可以作为过滤条件A.BY LAYERB.BY BLOCKC.COLORD.RED4.下面哪一项是可以用于其它图形文件的?A.命名的组B.命名的视图C.用过滤条件产生的选择集D.命名的过滤条件集5.不能用于多线的编辑的命令是:A.BREAKB.COPYC.MIRRORD.STRECH6.控制显示次序的命令是:A.RASTER ORDERB.IMAGE ORDERC.DRAW ORDERD.OLE ORDER7.不能对光栅图象实施编辑的命令是:A.STRECHB.COPYC.MOVED.ROTA TE8.不可见的属性只有在以下的情况下才能看到A.提取到模板文件B.系统变量ATTREQ设为1C.系统变量ATTRDISP设为打开状态D.在图形重生成后9.属性的提取是A.在没有冻结、锁定或关闭的图层上的对象B.提取所有设置成BYLAYER或BYBLOCK的块的属性C.提取所有的属性值,并将它们放到模板文件中D.提取所有的属性值,并将它们放到ASCII文件中10.当带属性的图块插入后,它显示的是A.属性标记B.属性值C.属性提示D.属性不可见11.当带属性的图块引用被分解后,它显示的是A.属性标记B.属性值C.属性提示D.属性不可见12.附加的外部参照与覆盖的外部参照的不同在于A.占用较少的磁盘空间B.仅显示剪裁下来的图层和区域C.显示嵌套的外部参照D.不能循环引用13.关于外部参照,论述错误的是:A.外部参照的图层名前加上了前缀B.外部参照的图层能被设为当前层C.可以对外部参照的图层进行打开/关闭、锁定/解锁、冻结/解冻等操作D.外部参照0层上的对象显示在当前的图的0层上E.可以改变外部参照图层的颜色和线型14.系统变量XCLOADCTL和INDEXCTL的作用是A.控制外部参照是否显示在外部参照对话框中B.控制外部参照是显示成文本窗口还是对话框C.允许外部参照在插入时转化成图块D.允许外部参照按需加载,并控制外部参照文件加载进来的方式15.为了证明外部参照使用的总是最新版本,你必须A.保存图形B.关闭当前图并重新打开C.只要重载外部参照就可以了D.必须绑定16.要保持对外部参照依赖图层的修改,在A.保存文件对话框中设置B.系统配置对话框中设置C.图层管理对话框中设置D.外部参照对话框中设置17.如果按需加载设为启用,在同一时刻,一张图A.只能被一个进程用作外部参照B.可以被多个进程用作外部参照C.可以被多个进程同时打开D.只能被一个进程打开,其它进程都不能用它作为外部参照18.OLELINKS命令可以A.断开链接B.将嵌入的对象改为链接对象C.改变源D.A和C19.以下哪种方法在将对象从其它应用程序嵌入到AutoCAD中时是合法的A.粘贴B.选择性粘贴C.拖拽D.以上均可20.利用WINDOWS的拖拽功能,如果要复制数据,应该A.在拖拽时按下Ctrl键B.在拖拽时按下鼠标右键C.在拖拽时按下“+”键D.在拖拽时按下“Insert”键21.以下哪种方法可以将对象从其它应用程序链接到AutoCAD中A.插入OLE对象B.选择性粘贴C.拖拽D.A和B均可22.下拉菜单或图象控制菜单生成或修改完成后,再次用Menu命令调用时A.调用MNC文件B.调用MNS文件C.调用MNU文件23.工具栏生成或修改完成后,新的内容存放在A.MNC文件B.MNS文件C.MNU文件24.幻灯片清单文件的名字长度A.按Windows的规则,可以用长文件名B.8个字符长度C.可以用长文件名,但是在SlideLib.EXE的参数中要按8位长度处理25.图象控件菜单用的幻灯片长宽比为0.66,因为是A.AutoCAD系统规定的参数B.没有这样的限制,多大都行C.是在BASE.DCL中设定的D.是在ACAD.DCL中设定的26.自定义函数名的命名要求图象控件菜单用的幻灯片长宽比为0.66,因为是A.没有限制B.不能使用AutoLISP已有的函数名C.可以在慎重处理的条件下使用AutoLISP已有的函数名D.函数名可以使用汉字E.不能使用已有用户函数名27.形式参数的作用A.代表未来的实际参数,确定在表达式中的位置B.参加运算C.生成返回值28.实际参数的可能格式A.常量B.表达式C.函数D.变量29.在AutoCAD中所定义的命令缩写是贮存在文件中。
AutoCAD高级应用工程师考试试卷
姓名准考证号工种单位密封线工业和信息化部职业技能鉴定统一试卷AutoCAD高级应用工程师理论、技能知识试卷注意事项1.请首先按要求在试卷的标封处填写您的姓名、准考证号、工种和所在单位的名称。
2.请仔细阅读各种题目的回答要求,在规定的位置填写您的答案。
3.不要在试卷上乱写乱画,不要再标封区填写无关的内容。
一、单项选择(第1题~第10 题。
选择一个正确的答案,将相应的字母填入题内的括号中。
每题一分,满分10分。
)1 .职业道德基本规范不包括()。
(A)爱岗敬业忠于职守(B)诚实守信办事公道(C)发展个人爱好(D)遵纪守法廉洁奉公2. 具有互换性的零件应是()。
(A)相同规格的零件(B)不同规格上的零件(C)相互配合的零件(D)形状和尺寸完全相同的零件3. Ra数值越大,零件表面就越(),反之表面就越光滑平整。
(A)粗糙(B)光滑平整,粗糙(C)平滑,光整(D)圆滑,粗糙4. .绘制实体模型时,用()菜单创建和编辑实体模型。
(A)编辑(B)设置(C)建模(D)视图5. 基轴制是()形成各种配合的一种制度。
(A)不同基本偏差的轴的公差带,和基本偏差为一定的孔的公差带(B)基本偏差为一定的轴的公差带,和基本偏差为一定的孔的公差带(C)基本偏差为一定的轴的公差带,和不同基本偏差的孔的公差带(D)基本偏差为一定的孔的公差带,和不同基本偏差的轴的公差带6. 用户可以通过3Dfacce命令来构造三维空间的任意平面,平面的顶点可以是不同的X、Y、Z坐标,但是不能超过()个。
(A)5 (B)4 (C)3 (D)67. 在上等轴测面上设置文字的倾斜角度为30º,则旋转角度为()。
(A)30º(B)60º(C)-60º(D)-30º8. 绘制等轴测圆、圆弧、以及椭圆的命令都是()。
(A)圆(B)圆弧(C)圆锥(D)椭圆9. 在尺寸标注中,新坐标系的原点为文字的()。
(A)起点(B)中点(C)终点(D)不能确定10.在创建块时,在块定义对话框中必须确定的要素为:()。
AutoCAD高级试题及答案
Auto CAD高级试题及答案Auto CAD高级试题(含电脑,CAD,机械知识)来源:网络作者:发布时间:2007-04-21一是非题,判断题1.AutoCAD的图标菜单栏可以定制,可以删除,也可以增加。
(对)2.AutoCAD是美国Autodesk公司的计算机制图软件。
(对)3.在CAD中,可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
(对)4.所有的命令都可以采用键盘输入(即快捷方式)以提高绘图制度,快捷方式的字母可由用户自己来定义。
(对)5.正交线指的是水平线和竖直线。
(错)6.正交线指的是在正交方式下绘制的直线。
(对)7.使用编辑图形命令时(如移动、阵列等)可以先点命令,再选图形,也可首先选图形,再点命令。
(对)8.使用外部块命令时,当外部块图形改变时,引用部会也会随之改变。
(错)9.创建图案填充时,当选区取比例1,表明构成图案填充的直线间距为1。
(错)10.CAD设计与常规设计方法相比,有利于产品的标准化、分列化、通用化。
(对)11.机械制图中,GB/T为推荐性国家标准的代号,一般可简称为“国标”(错)12.国家标准中。
A4图纸的幅面尺寸为210X297,A3的图纸的幅面尺寸为295X420(对)13.在标准制图中,每张图纸都应该画出标题栏,标题栏的位置应位于图样的右下角(对)14.在机械制图中,2:1的比例成为放大的比例,如实物的尺寸为10,那么图中图形应画5(错)15.在机械制图中,投影采用的是正投影法,即投射线与投影面相垂直的平行投影法。
(对)16.平面四边形与投影面倾斜时,其投影变小,投影的形状有可能会变成三角形(错)17.在三面投影体系中,主视图,俯视图,左视图之间保持长对正,高平齐,宽相等的原则(对)18.一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面(错)19.任何复杂的物体,仔细分析起来,都可看成是由若干个基本几何体组合而成的(对)20.为了将尺寸标注的完整,在组合体的视图上,一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
建筑cad高级工试题及答案
建筑cad高级工试题及答案一、选择题(每题2分,共20分)1. 在AutoCAD中,以下哪个命令用于绘制圆弧?A. LINEB. CIRCLEC. ARCD. ELLIPSE答案:C2. 如何快速选择AutoCAD绘图区域内的所有对象?A. 使用鼠标右键B. 按Ctrl+AC. 使用鼠标左键D. 按Ctrl+C答案:B3. 在AutoCAD中,哪个命令用于创建块定义?A. BLOCKB. INSERTC. WBLOCKD. MINSERT答案:A4. 以下哪个选项不是图层属性?A. 颜色B. 线型C. 线宽D. 块5. 在AutoCAD中,如何快速切换当前图层?A. 使用鼠标滚轮B. 使用快捷键LAC. 按F7键D. 按F8键答案:B6. 以下哪个命令用于绘制多段线?A. POLYLINEB. SOLIDC. RECTANGLED. HATCH答案:A7. 在AutoCAD中,哪个命令用于创建新的图纸?A. NEWB. OPENC. SAVED. PRINT答案:A8. 如何在AutoCAD中绘制等轴测图?A. 使用正交模式B. 使用等轴测模式C. 使用极轴追踪D. 使用动态输入答案:B9. 在AutoCAD中,哪个命令用于创建多行文本?B. MTEXTC. DTEXTD. TTEXT答案:B10. 如何在AutoCAD中使用对象捕捉功能?A. 按F3键B. 按F4键C. 按F5键D. 按F6键答案:A二、填空题(每空1分,共10分)1. 在AutoCAD中,使用________命令可以快速创建多个相同的对象。
答案:COPY2. 要改变线型的比例因子,可以使用________命令。
答案:LTSCALE3. 在AutoCAD中,________命令用于创建新的图层。
答案:LAYER4. 使用________命令可以快速测量两点之间的距离。
答案:DIST5. 在AutoCAD中,________命令用于绘制矩形。
AutoCAD高级试题汇编1
第一单元图形的绘制与编辑1.1 第1题建立新文件,完成以下操作。
1.绘制图形:绘制外接圆半径为50的正三角形。
使用捕捉中点的方法在其内部绘制另外两个互相内接的三角形,如图1-01A所示,绘制大三角形的三条中线。
2.复制图形:使用复制命令向其下发复制一个已经绘制的图形,使用阵列命令阵列复制图形。
3.编辑图形:绘制圆形,并使用修剪命令修剪图形,完成作图,如图1-01B所示。
将完成的图形以Tcad1-1.dwg为文件名存入考生自己的子目录。
图1-01A 绘制三角形图1-01B 完成后的图形建立新文件,完成以下操作。
1.绘制图形:绘制两个正三角形,第一个正三角形的中心点设置为(190,160),外接圆半径分别为100。
另一个正三角形的中心点为第一个三角形的任意一个角点,其外接圆半径为70,如图1-02A所示。
2.复制图形:将大三角形向其外侧偏移复制,将小三角形向其内侧偏移复制,其偏移距离适当即可,使用复制命令复制两小三角形。
3.编辑图形:使用修剪命令将图形中多余的部分修建掉,如图1-02B所示。
再使用图案填充命令填充图形。
调整图形的线宽(线宽为0.30毫米),如图1-02C所示。
将完成的图形以Tcad1-2.dwg为文件名存入考生自己的子目录。
图1-02A 绘制三角形图1-02B 偏移、阵列、并修剪图形图1-02C 完成后的图形建立新文件,完成以下操作。
1.绘制图形:绘制6个半径分别为120、110、90、80、70、40的同心圆。
绘制一条一端点为圆点,另一端点在上圆上的垂线,并以该直线与半径为80的圆的交点为圆心绘制一个半径为10的小圆,如图1-03A所示。
2.复制图形:使用阵列命令阵列复制垂线,数量为20。
绘制直线a,并使用阵列命令阵列复制该直线,如图1-03B所示。
阵列复制小圆。
3.编辑图形:将半径分别为120、110、80的圆删除掉。
使用修剪命令修剪图形中多余的部分。
使用图案填充命令填充图形完成作图,如图1-03C所示。
《AutoCAD高级工程师》认证模拟考题
美国Autodesk公司《AutoCAD高级工程师》认证模拟考题1.如图所示的圆弧,如果将其弧长用LENGTHEN命令改为10000,则相对应的角度是?A.72 B.76 C.80 D.882.如图所示,将选择如下哪些选项的对象A.直径大于15的圆 B.半径小于15的圆 C.周长小于15的圆D.周长大于15的圆3.如图所示的多段线,下列说法不正确的是A.可以用相对极轴追踪绘制B.用相对极轴追踪时增量角可设为12.5度C.用绝对极轴追踪时增量角需设为25度 D.可以用相对极坐标绘制4.求下图所示对象的面积?A.15545.3541C.17835.3745C.18125.0046D.18867.72215.在对图形对象进行移动操作时,给定了基点坐标为(50,50),系统要求给定第二点时直接回车,那么以下哪种操作与上述操作对图形对象移动量相同A.输入@50,50B.输入50,50C.输入0,0D.输入@,直接回车6.旋转左图中的三角形对象,使用参照方式得到右图结果,则参照角初始角度和新角度分别为多少?A.45,15 B.45,30 C.75,30 D.60,157.图中红色线段围成的面积是多少?A.2480B.3600C.7200D.120008.图中曲线是一条多段线,方形之间沿多段线距离相等,哪个命令可以完成此图的绘制A.divideB.copyC.arrayD.Offset9.如图所示的图形,其下边水平,下列几个坐标不正确的是A.从a到b绘制,(@500<36)B.从b到c绘制,(@500<-36)C.从b到c绘制,(@500<324)D.从c到d绘制,(@500<108)10.本图中两个圆,要想使右边小圆缩放为和大圆一样,则操作过程中下列操作没有必要的是A.选用缩放工具 B.要移动任一圆C.要打开捕捉 D.使用参照选项11.在标题为空的图纸中,插入“标题”字段的多行文字,后更改标题为“drawing”,保存后打开图纸,则:A.多行文字是“----”B.多行文字由“----”变成了“drawing”C.在标题更改后,多行文字就是drawingD.多行文字为空12.如图所示的图形中,填充角度为180度,下列说法正确的是A.从a图圆开始,填充角度为180B.从a图圆开始,填充角度为-180C.从b图圆开始,填充角度为180D.项目之间的角度为22.5度13.在布局视口中缩放视图,说法正确的是?A.缩放布局视口不改变视口中视图的比例B.拉伸布局视口不改变视口中视图的比例C.视口比例锁定不可以用于非矩形视口D.布局中使用Zoom命令时,需要选择其XP选项,如缩小0.5倍。
《AutoCAD高级工程师》认证模拟考题
美国Autodesk公司《AutoCAD高级工程师》认证模拟考题1.如图所示的圆弧,如果将其弧长用LENGTHEN命令改为10000,则相对应的角度是?A.72 B.76 C.80 D.882.如图所示,将选择如下哪些选项的对象A.直径大于15的圆 B.半径小于15的圆 C.周长小于15的圆D.周长大于15的圆3.如图所示的多段线,下列说法不正确的是A.可以用相对极轴追踪绘制 B.用相对极轴追踪时增量角可设为12.5度C.用绝对极轴追踪时增量角需设为25度 D.可以用相对极坐标绘制4.求下图所示对象的面积?A.15545.3541C.17835.3745C.18125.0046D.18867.72215.在对图形对象进行移动操作时,给定了基点坐标为(50,50),系统要求给定第二点时直接回车,那么以下哪种操作与上述操作对图形对象移动量相同A.输入@50,50B.输入50,50C.输入0,0D.输入@,直接回车6.旋转左图中的三角形对象,使用参照方式得到右图结果,则参照角初始角度和新角度分别为多少?A.45,15 B.45,30 C.75,30 D.60,157.图中红色线段围成的面积是多少?A.2480B.3600C.7200D.120008.图中曲线是一条多段线,方形之间沿多段线距离相等,哪个命令可以完成此图的绘制A.divideB.copyC.arrayD.Offset9.如图所示的图形,其下边水平,下列几个坐标不正确的是A.从a到b绘制,(@500<36)B.从b到c绘制,(@500<-36)C.从b到c绘制,(@500<324)D.从c到d绘制,(@500<108)10.本图中两个圆,要想使右边小圆缩放为和大圆一样,则操作过程中下列操作没有必要的是A.选用缩放工具 B.要移动任一圆C.要打开捕捉 D.使用参照选项11.在标题为空的图纸中,插入“标题”字段的多行文字,后更改标题为“drawing”,保存后打开图纸,则:A.多行文字是“----”B.多行文字由“----”变成了“drawing”C.在标题更改后,多行文字就是drawingD.多行文字为空12.如图所示的图形中,填充角度为180度,下列说法正确的是A.从a图圆开始,填充角度为180B.从a图圆开始,填充角度为-180C.从b图圆开始,填充角度为180D.项目之间的角度为22.5度13.在布局视口中缩放视图,说法正确的是?A.缩放布局视口不改变视口中视图的比例B.拉伸布局视口不改变视口中视图的比例C.视口比例锁定不可以用于非矩形视口D.布局中使用Zoom命令时,需要选择其XP选项,如缩小0.5倍。
(完整版)CAD高级试题(含电脑CAD机械知识)
Auto CAD高级试题(含电脑,CAD,机械知识)2007-05-06 19:10一是非题,判断题1. AutoCAD的图标菜单栏可以定制,可以删除,也可以增加。
(对)2. AutoCAD是美国Autodesk公司的计算机制图软件。
(对)3.在CAD中,可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
(对)4.所有的命令都可以采用键盘输入(即快捷方式)以提高绘图制度,快捷方式的字母可由用户自己来定义。
(对)5.正交线指的是水平线和竖直线。
(错)6.正交线指的是在正交方式下绘制的直线。
(对)7.使用编辑图形命令时(如移动、阵列等)可以先点命令,再选图形,也可首先选图形,再点命令。
(对)8.使用外部块命令时,当外部块图形改变时,引用部会也会随之改变。
(错)9.创建图案填充时,当选区取比例1,表明构成图案填充的直线间距为1。
(错)10. CAD设计与常规设计方法相比,有利于产品的标准化、分列化、通用化。
(对)11.机械制图中,GB/T为推荐性国家标准的代号,一般可简称为“国标”(错)12.国家标准中。
A4图纸的幅面尺寸为210X297,A3的图纸的幅面尺寸为295X420(对)13.在标准制图中,每张图纸都应该画出标题栏,标题栏的位置应位于图样的右下角(对)16.平面四边形与投影面倾斜时,其投影变小,投影的形状有可能会变成三角形(错)18.一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面(错)19.任何复杂的物体,仔细分析起来,都可看成是由若干个基本几何体组合而成的(对)20.为了将尺寸标注的完整,在组合体的视图上,一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
