【经典报告范本】微机原理实验报告
微机原理实验报告册(3篇)
第1篇一、实验目的1. 理解和掌握微机的基本组成和工作原理；2. 熟悉微机硬件设备和实验仪器的使用方法；3. 提高动手实践能力，培养解决实际问题的能力；4. 深入理解微机原理课程内容，为后续课程学习奠定基础。
二、实验内容1. 微机系统认识实验2. 微机硬件组成实验3. 微机指令系统实验4. 微机寻址方式实验5. 微机程序设计实验6. 微机接口技术实验三、实验仪器与设备1. 微机原理实验箱2. 示波器3. 数字万用表4. 计算机一台5. 实验指导书四、实验步骤与内容1. 微机系统认识实验（1）观察实验箱的结构，了解各个模块的功能；（2）熟悉实验箱的电源、复位、运行等按钮的使用方法；（3）学习微机系统的工作流程，包括加电、复位、启动等过程；（4）观察微机系统启动后的运行状态，了解各个模块的协同工作。
2. 微机硬件组成实验（1）观察实验箱的CPU、内存、I/O接口等硬件模块；（2）学习CPU的内部结构，包括寄存器、控制单元、运算单元等；（3）学习内存的存储原理，了解ROM、RAM等存储器的特点；（4）学习I/O接口的工作原理，了解中断、DMA等传输方式。
3. 微机指令系统实验（1）学习微机指令系统的基本格式，包括操作码、地址码等；（2）掌握微机指令系统的寻址方式，包括立即寻址、直接寻址、间接寻址等；（3）编写简单的汇编语言程序，实现加、减、乘、除等运算；（4）学习微机中断处理过程，了解中断向量表、中断服务程序等概念。
4. 微机寻址方式实验（1）学习微机寻址方式的基本概念，包括直接寻址、间接寻址、寄存器寻址等；（2）编写程序，实现不同寻址方式下的数据访问；（3）观察不同寻址方式对程序执行速度的影响。
5. 微机程序设计实验（1）学习汇编语言程序设计的基本方法，包括数据定义、指令编写、程序结构等；（2）编写简单的程序，实现数据交换、排序等操作；（3）学习微机程序的调试方法，包括单步执行、断点设置等。
6. 微机接口技术实验（1）学习微机接口技术的基本概念，包括并行接口、串行接口等；（2）观察实验箱中的并行接口、串行接口等模块，了解其工作原理；（3）编写程序，实现数据在并行接口、串行接口之间的传输；（4）学习微机中断处理在接口技术中的应用。
微机原理实验报告
微机原理实验报告概述：微机原理是计算机科学与技术专业中的一门重要课程，通过实验学习，可以加深对计算机内部运行原理的理解，提高软硬件的开发和调试能力。
本实验报告将介绍我对微机原理实验的学习和思考。
实验一：二进制转换实验在这个实验中，我首先了解了二进制数的概念以及其和十进制数的转换方法。
通过实际操作，我加深了对计算机内部数据表示方式的理解。
这对于后续学习计算机系统结构和编程语言至关重要。
实验二：逻辑门电路实验逻辑门电路是计算机硬件的基础组成部分，通过实验，我学会了使用逻辑门芯片构建各种逻辑电路，并能够通过真值表分析和验证逻辑电路的正确性。
这对于理解计算机内部的数据处理和控制逻辑有着直接的帮助。
实验三：运算器设计实验在这个实验中，我通过学习和设计算术逻辑单元(ALU)，了解了计算机的算术操作过程，并能够通过运算器实现基本算术运算。
这对于理解计算机内部数据的处理和计算机指令的执行有着重要的意义。
实验四：存储器与外设实验存储器是计算机系统的重要组成部分，通过实验，我深入了解了存储器的类型、组织结构和访问方式，并通过外设与存储器的交互，实践了计算机系统的输入和输出过程。
实验五：微处理器实验微处理器是计算机系统中最核心的部件，通过实验，我学习了微处理器的基本运行原理，能够通过汇编语言编写程序，并通过微处理器执行程序实现特定的功能。
这个实验为我今后学习计算机体系结构和操作系统打下了坚实的基础。
实验总结：通过这几个实验，我深入了解了微机原理课程的实践内容和相关知识。
实验的过程中，我不仅学会了使用仪器设备和工具，还培养了自己的动手能力和团队合作精神。
通过不断的实践，我对计算机内部结构和运行原理有了更深刻的理解，也提高了我的问题解决能力和创新思维。
未来展望：微机原理实验的学习只是计算机科学与技术专业中的一小部分。
我希望在今后的学习过程中能加深对计算机体系结构、操作系统、编程语言等方面的学习，并不断深入钻研，成为一名优秀的计算机科学与技术专业人才。
微机原理实验报告_2

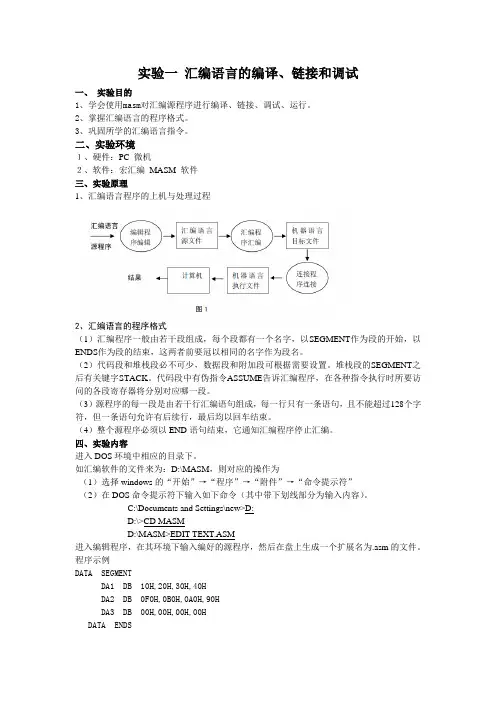

实验一汇编语言的编译、链接和调试一、实验目的1、学会使用masm对汇编源程序进行编译、链接、调试、运行。
2、掌握汇编语言的程序格式。
3、巩固所学的汇编语言指令。
二、实验环境１、硬件：PC 微机２、软件：宏汇编MASM 软件三、实验原理1、汇编语言程序的上机与处理过程2、汇编语言的程序格式（1）汇编程序一般由若干段组成，每个段都有一个名字，以SEGMENT作为段的开始，以ENDS作为段的结束，这两者前要冠以相同的名字作为段名。
（2）代码段和堆栈段必不可少，数据段和附加段可根据需要设置。
堆栈段的SEGMENT之后有关键字STACK。
代码段中有伪指令ASSUME告诉汇编程序，在各种指令执行时所要访问的各段寄存器将分别对应哪一段。
（3）源程序的每一段是由若干行汇编语句组成，每一行只有一条语句，且不能超过128个字符，但一条语句允许有后续行，最后均以回车结束。
（4）整个源程序必须以END语句结束，它通知汇编程序停止汇编。
四、实验内容进入DOS环境中相应的目录下。
如汇编软件的文件来为：D:\MASM，则对应的操作为（1）选择windows的“开始”→“程序”→“附件”→“命令提示符”（2）在DOS命令提示符下输入如下命令（其中带下划线部分为输入内容）。
C:\Documents and Settings\new>D:D:\>CD MASMD:\MASM>EDIT TEXT.ASM进入编辑程序，在其环境下输入编好的源程序，然后在盘上生成一个扩展名为.asm的文件。
程序示例DATA SEGMENTDA1 DB 10H,20H,30H,40HDA2 DB 0F0H,0B0H,0A0H,90HDA3 DB 00H,00H,00H,00HDATA ENDSSTACK1 SEGMENT PARA STACKDB 10 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START: MOV AX,DATAMOV DS,AXMOV AL,[DA1]ADD AL,[DA2]MOV [DA3],ALMOV AL,[DA1+1]ADC AL,[DA2+1]MOV [DA3+1],ALMOV AL,[DA1+2]ADC AL,[DA2+2]MOV [DA3+2],ALMOV AL,[DA1+3]ADC AL,[DA2+3]MOV [DA3+3],ALCODE ENDSEND START3. 用宏汇编程序MASM，将扩展名为.ASM的源程序汇编成目标程序，即生成盘上扩展名为.OBJ的文件。
微机原理的实验报告
一、实验目的1. 理解微机的基本组成和各部件的功能；2. 掌握微机的工作原理和指令系统；3. 熟悉汇编语言程序设计的基本方法；4. 提高动手能力和实际操作技能。
二、实验内容1. 微机系统组成实验（1）实验目的：了解微机的基本组成和各部件的功能。
（2）实验内容：观察并记录微机系统的各个部件，如CPU、内存、硬盘、主板等，并了解它们的功能。
（3）实验步骤：①观察微机系统各个部件的连接情况；②了解各个部件的功能和作用；③分析微机系统的整体结构。
2. 微机工作原理实验（1）实验目的：掌握微机的工作原理。
（2）实验内容：观察并记录微机工作过程中的各个阶段，如指令的取指、译码、执行等。
（3）实验步骤：①观察微机工作过程中的各个阶段；②了解各个阶段的功能和作用；③分析微机工作原理。
3. 指令系统实验（1）实验目的：熟悉汇编语言指令系统。
（2）实验内容：学习汇编语言的基本指令，如数据传送指令、算术运算指令、逻辑运算指令等。
（3）实验步骤：①学习汇编语言的基本指令；②编写简单的汇编语言程序，实现数据传送、算术运算、逻辑运算等功能；③调试程序，观察程序运行结果。
4. 汇编语言程序设计实验（1）实验目的：提高汇编语言程序设计能力。
（2）实验内容：编写一个汇编语言程序，实现以下功能：①计算两个数的和；②判断一个数是否为偶数；③输出程序运行结果。
（3）实验步骤：①编写汇编语言程序，实现上述功能；②调试程序，观察程序运行结果；③分析程序运行过程，确保程序正确性。
三、实验结果与分析1. 微机系统组成实验：通过观察和记录微机系统的各个部件，了解了微机的基本组成和各部件的功能。
2. 微机工作原理实验：通过观察微机工作过程中的各个阶段，掌握了微机的工作原理。
3. 指令系统实验：通过学习汇编语言的基本指令，熟悉了汇编语言指令系统。
4. 汇编语言程序设计实验：通过编写汇编语言程序，提高了汇编语言程序设计能力。
四、实验心得通过本次微机原理实验，我对微机的基本组成、工作原理和指令系统有了更深入的了解。
微机原理与应用实验报告范文

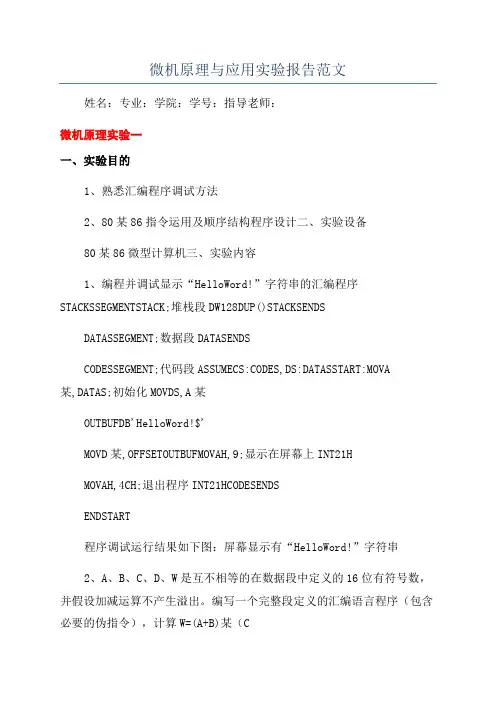

微机原理与应用实验报告范文姓名：专业：学院：学号：指导老师：微机原理实验一一、实验目的1、熟悉汇编程序调试方法2、80某86指令运用及顺序结构程序设计二、实验设备80某86微型计算机三、实验内容1、编程并调试显示“HelloWord!”字符串的汇编程序STACKSSEGMENTSTACK;堆栈段DW128DUP()STACKSENDSDATASSEGMENT;数据段DATASENDSCODESSEGMENT;代码段ASSUMECS:CODES,DS:DATASSTART:MOVA某,DATAS;初始化MOVDS,A某OUTBUFDB'HelloWord!$'MOVD某,OFFSETOUTBUFMOVAH,9;显示在屏幕上INT21HMOVAH,4CH;退出程序INT21HCODESENDSENDSTART程序调试运行结果如下图：屏幕显示有“HelloWord!”字符串2、A、B、C、D、W是互不相等的在数据段中定义的16位有符号数，并假设加减运算不产生溢出。
编写一个完整段定义的汇编语言程序（包含必要的伪指令），计算W=(A+B)某（C—D）。
STACKSSEGMENTSTACK;堆栈段DW128DUP()STACKSENDSDATASSEGMENT;数据段ADW1HBDW2HCDW5HDDW6HWDW2DUP()DATASENDSCODESSEGMENT;代码段ASSUMECS:CODES,DS:DATASSTART:MOVA某,DATAS;初始化MOVDS,A某MOVA某,AADDA某,BMOVB某,CSUBB某,DIMULB某MOVW,A某MOVW+2,D某MOVAH,4CH;退出程序INT21HCODESENDSENDSTART调试验证结果：W=(A+B)某（C—D）=（1H+2H）某（5H-6H）=-3H，结果存于097E：0008开始的的4个单元里。
微机原理实验二一、实验目的1、熟悉80某86指令及汇编程序调试方法2、掌握分支和循环结构程序设计方法的运用二、实验设备80某86微型计算机三、实验内容3、设某、Y为在数据段中定义的有符号字变量。
微机原理实验报告样本

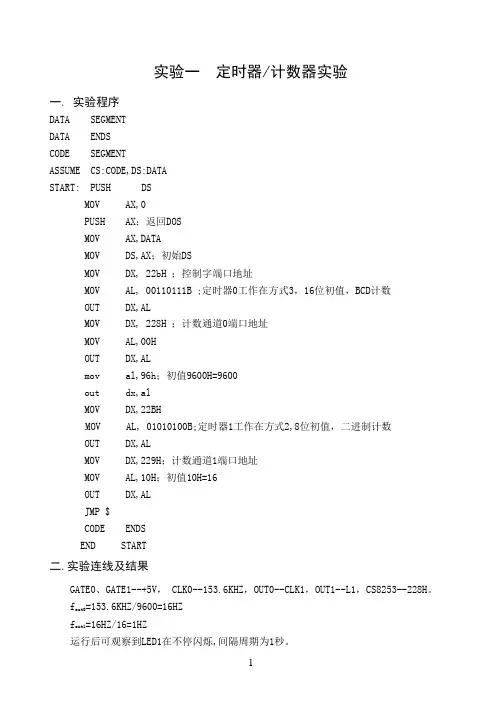

实验一定时器/计数器实验一. 实验程序DATA SEGMENTDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: PUSH DSMOV AX,0PUSH AX；返回DOSMOV AX,DATAMOV DS,AX；初始DSMOV DX, 22bH ；控制字端口地址MOV AL, 00110111B ;定时器0工作在方式3，16位初值，BCD计数OUT DX,ALMOV DX, 228H ；计数通道0端口地址MOV AL,00HOUT DX,ALmov al,96h；初值9600H=9600out dx,alMOV DX,22BHMOV AL, 01010100B;定时器1工作在方式2,8位初值，二进制计数OUT DX,ALMOV DX,229H；计数通道1端口地址MOV AL,10H；初值10H=16OUT DX,ALJMP $CODE ENDSEND START二.实验连线及结果GATE0、GATE1--+5V， CLK0--153.6KHZ，OUT0--CLK1，OUT1--L1，CS8253--228H。
=153.6KHZ/9600=16HZfout0=16HZ/16=1HZfout1运行后可观察到LED1在不停闪烁,间隔周期为1秒。
实验二双色灯实验一. 实验程序DATA SEGMENTPB DB ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: POP DSMOV AX,OPUSH AX；返回DOAMOV DX,206H；控制字端口地址MOV AL,80H;A、B、C口全设置为方式0、输出 OUT DX,ALMOV DX,204H；C口端口地址MOV AL,0FFHOUT DX,AL ;全灭MOV DX,204H ;全红MOV AL,0FHOUT DX,ALMOV BX,7fH；延时参数CALL DLY；延时127tBG: MOV AL,5AH ;东西红，南北绿OUT DX,ALMOV BX,50HCALL DLY；延时50tMOV CX,03H；绿灯闪次数XH1: MOV AL,5FH ;东西红，南北灭OUT DX,ALMOV BX,10HCALL DLY；延时10tMOV AL,5AH ;东西红，南北绿OUT DX,ALMOV BX,10HCALL DLY；延时10tLOOP XH1；南北绿灯（灭→亮）重复CX次MOV AL,0AH ;东西红，南北黄OUT DX,ALMOV BX,20HCALL DLY；延时20tMOV AL,0A5H ; 东西绿,南北红OUT DX,ALMOV BX,50HCALL DLY；延时50tMOV CX,03；绿灯闪次数XH2: MOV AL,0AFH; 东西灭,南北红OUT DX,ALMOV BX,10HCALL DLY；延时10tMOV AL,0A5H; 东西绿,南北红OUT DX,ALMOV BX,10HCALL DLY；延时10tLOOP XH2；东西绿灯（灭→亮）重复CX次MOV AL,05H; 东西黄,南北红OUT DX,ALMOV BX,20HCALL DLY；延时20tJMP BGDLY PROC NEAR；延时子程序，延时t（假设BX=1） PUSH CXDDD: MOV CX,0FFFHCCC: LOOP CCCDEC BXCMP BX,0JNE DDDPOP CXRETDLY ENDPCODE ENDSEND START二.实验连线及结果将DG1~DG4，DR1~DR4连至8255的PC0~PC7，CS8255--200H。
微机原理实验报告
目录软件实验部分：实验一清零程序实验二拆字程序实验三拼字程序实验四数据区传送子程序实验五数据排序实验实验六查找相同数个数实验七无符号双字节快速乘法子程序实验八多分支程序实验九脉冲计数(定时/计数器实验)实验十电脑时钟(定时器、中断综合实验)硬件实验部分：实验一 P1口亮灯实验实验二 P1口转弯灯实验实验三 P3.3口输入，P1口输出实验四工业顺序控制实验五继电器控制实验六 8255控制交通灯实验七 LED16×16点阵显示实验实验八串并转换实验实验九 A/D转换实验实验十 D/A转换实验十一电子音响实验十二步进电机控制实验十三 8032串行口应用实验㈠——双机通信实验十四小直流电机调速实验软件实验部分本节共编了十个软件实验，通过这些实验程序的调试，使学生熟悉MCS-51的指令系统，了解程序设计过程，掌握汇编语言设计方法以及如何使用实验系统提供的调试手段来排除程序错误。
本节提供的软件实验，涉及外部数据存储器扩展寻址操作，因此需按下图连接实验线路。
1．将存储器单元的D0—D7总线接口用8芯扁平线与数据总线单元D0—D7的任一接口相连，存储器单元的A0—A7地址接口与地址总线单元（低8）A0—A7的任一接口相连，存储器单元的A8—A12地址接口与地址总线单元（高8）A8—A12的任一接口相连。
注意外部扩充的数据区的有效范围。
2．存储器单元的WE/PGM插孔与六位LED左下方的IOWE插孔相连。
3．存储器单元的OE插孔与六位LED左下方的IORD插孔相连。
4．存储器单元的CS1插孔与六位LED右下方的IOWE插孔相连。
实验一清零程序一、实验目的掌握汇编语言设计和调试方法，熟悉键盘操作。
二、实验内容把2000H-20FFH的内容清零三、程序框图四、实验步骤用连续或单步方式运行程序，检查2000-20FF中执行程序前后的内容变化。
五、思考假使把2000H-20FFH中的内容改成FF，如何修改程序。
微机原理实验报告
微机原理实验报告实验一两个多位十进制数相加的实验一、实验目的学习数据传送和算术运算指令的用法熟悉在PC机上建立、汇编、链接、调试和运行汇编语言程序的过程。
二、实验内容将两个多位十进制数相加, 要求被加数和加数均以ASCII码形式各自顺序存放在以DATA1.DATA2为首的5个内存单元中（低位在前）, 结果送回DATA1处。
三、程序框图图3-1四、参考程序清单程序名: XIANGJ.ASMDATA SEGMENTDATA1 DB 33H,39H,31H,37H,34H;被加数DATA1END EQU $-1DATA2 DB 34H,35H,30H,38H,32H;加数DATA2END EQU $-1SUM DB 5 DUP(?) DATA ENDSSTACK SEGMENTSTA DB 20 DUP(?) TOP EQU LENGTH STA STACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK,ES:DATA START: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,TOPMOV SP,AXMOV SI,OFFSET DATA1ENDMOV DI,OFFSET DATA2ENDCALL ADDAMOV AX,4C00HINT 21HADDA PROC N EARMOV DX,SIMOV BP,DIMOV BX,05HAD1: SUB BYTE PTR [SI],30HSUB BYTE PTR [DI],30HDEC SIDEC DIDEC BXJNZ AD1MOV SI,DXMOV DI,BPMOV CX,05HCLCAD2: MOV AL,[SI]MOV BL,[DI]ADC AL,BLAAAMOV [SI],ALDEC SIDEC DILOOP A D2MOV SI,DXMOV DI,BPMOV BX,05HAD3: ADD BYTE PTR [SI],30HADD BYTE PTR [DI],30H DEC SIDEC DIDEC BXJNZ AD3RETADDA ENDPCODE ENDSEND START五: 结果分析这次试验依次将相加数和被相加数存入AL, BL, 依次从低位向高位相加, 然后把结果放在内存中, 根据程序走向, 相加的结果依次放在内存地址DS:0000到DS：0004的位置上, 和我们实验预期结果一样。
微机原理实验报告
微机原理实验报告一、实验目的本次微机原理实验的主要目的是通过实际操作和观察，深入理解微机系统的工作原理和组成结构，掌握微机系统的编程和调试方法，提高我们对微机原理的实际应用能力。
二、实验设备1、计算机一台2、微机原理实验箱一套三、实验内容1、 8255 并行接口实验了解 8255 芯片的工作原理和编程方法。
通过编程实现 8255 芯片的 A 口、B 口、C 口的输入输出控制。
2、 8253 定时/计数器实验掌握 8253 芯片的工作方式和编程要点。
利用 8253 芯片实现定时和计数功能。
3、 8259 中断控制器实验学习 8259 芯片的中断管理机制。
编写中断服务程序，实现中断响应和处理。
四、实验原理1、 8255 并行接口8255 是一种可编程的并行接口芯片，具有 A、B、C 三个 8 位端口。
通过对控制字的编程，可以设置各个端口的工作方式为输入或输出。
2、 8253 定时/计数器8253 包含三个独立的 16 位计数器，每个计数器可以工作在不同的方式下，如方式 0 到方式 5。
通过对计数器的初值设置和控制字编程，可以实现定时和计数功能。
3、 8259 中断控制器8259 用于管理外部中断请求，可实现中断优先级的判断和中断嵌套。
通过对 8259 的初始化编程，可以设置中断触发方式、中断向量等。
五、实验步骤1、 8255 并行接口实验连接实验电路，将 8255 芯片与实验箱上的相关引脚连接好。
编写程序，设置 8255 的控制字，使 A 口为输出，B 口为输入。
向 A 口输出数据，从 B 口读取数据，并观察实验结果。
2、 8253 定时/计数器实验连接实验电路，将 8253 芯片与实验箱上的相关引脚连接好。
编写程序，设置 8253 计数器 0 的工作方式为方式 2，初值为 1000。
启动计数器，观察输出引脚的波形变化。
3、 8259 中断控制器实验连接实验电路，将 8259 芯片与实验箱上的相关引脚连接好。
微机原理实验报告参考模板
2.1显示程序实验1.实验目的（1）掌握在PC机上以十六进制形式显示数据的方法。
（2）掌握部分DOS功能调用使用方法。
（3）熟悉Windows集成操作软件Tdpit的操作环境和操作方法2.实验设备PC微机一台、TD-PITD实验系统一套。
3.实验步骤和结果(1)编辑源代码STACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSDATA SEGMENTMES DB 'Press any key to exit!',0AH,0DH,0AH,0DH,'$'MES1 DB 'Show 34H as hex:',0AH,0DH,'$'SD DB 15HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXMOV DX,OFFSET MESMOV AH,09HINT 21HMOV DX,OFFSET MES1MOV AH,09HINT 21HMOV SI,OFFSET SDMOV AL,DS:[SI]AND AL,0F0HMOV CL,4SHR AL,CLCMP AL,0AHJB C2ADD AL,07HC2:ADD AL,30HMOV DL,ALMOV AH,02HINT 21HMOV AL,DS:[SI]AND AL,0FHCMP AL,0AHJB C3ADD AL,07HC3:ADD AL,30HMOV DL,ALMOV AH,02HINT 21HKEY:MOV AH,1INT 16HJZ KEYMOV AX,4C00HINT 21HCODE ENDSEND START（2）实验结果图所示：2.2 数据传送实验1．实验目的1. 掌握与数据有关的不同寻址方式。
2. 继续熟悉实验操作软件的环境及使用方法。
2．实验设备PC 微机一台、TD-PITD 实验系统一套。
微机原理的实验报告
微机原理的实验报告一、实验目的本实验旨在深入理解微机原理的相关知识，并通过实践操作，掌握微机原理的实验方法与技巧。
二、实验内容1. 搭建微机实验系统：根据实验所需，搭建适当的微机实验系统，包括各种硬件设备的连接与设置。
2. 硬件接口的实验：通过连接不同的硬件接口，进行实验操作，学习硬件接口的使用方法和原理。
3. 程序设计与调试实验：使用相应的汇编语言或高级语言，编写程序并进行调试，观察程序的执行结果。
4. 中断实验：通过调用不同的中断服务例程，进行实验操作，学习中断的使用原理和应用场景。
三、实验步骤与结果1. 实验步骤：(1) 搭建微机实验系统：按照实验指导书的要求，连接各种硬件设备，确保能够正常工作。
(2) 硬件接口的实验：选择一个硬件接口，例如并行口，通过编写相应的程序，实现读取和输出数据的功能。
观察实验现象并记录。
(3) 程序设计与调试实验：根据实验要求，选择适当的编程语言，编写相应的程序，并进行调试。
观察程序的执行结果，并记录相关数据。
(4) 中断实验：选择一个中断服务例程，例如键盘中断，通过编写相应的程序，实现对键盘输入的响应。
观察实验现象并记录相关数据。
2. 实验结果：(1) 硬件接口的实验结果：通过编写程序并连接硬件接口，成功读取和输出数据，实现了相应的功能。
(2) 程序设计与调试实验结果：编写的程序能够正确执行，并得到了预期的结果。
(3) 中断实验结果：编写的程序能够响应相应的中断信号，并实现了对键盘输入的处理。
四、实验分析与讨论1. 实验分析：通过本次实验，我们深入了解了微机原理的相关知识，并通过实践操作，掌握了微机原理的实验方法和技巧。
2. 实验讨论：在实验过程中，我们遇到了一些困难和问题，例如硬件接口的连接和调试，程序的编写和调试等。
但通过彼此的合作与讨论，我们最终解决了这些问题，并成功完成了实验。
五、实验总结通过本次实验，我们对微机原理有了更深入的理解，并通过实践操作，掌握了微机原理的实验方法和技巧。
微机原理实验报告
微机原理实验报告一、实验目的本实验旨在通过实际操控和操作微型计算机，深入了解微机系统的组成和工作原理，加深对计算机硬件结构以及基本操作的理解，培养实际动手能力。
二、实验内容1.熟悉微机系统组成部分：主机、显示器、键盘等。
2.掌握微机系统的基本操作：开机、关机、复位、重启等。
3.了解微机系统的工作原理：运行机制、输入输出等。
4.实践运用微机系统进行一些简单的应用操作。
三、实验步骤1.开机操作：按下主机电源按钮，等待主机启动。
2.系统自检：主机启动后会进行自检操作，检查硬件是否正常。
如果发现问题，主机会发出蜂鸣声。
3.输入输出设备准备：连接好显示器和键盘，并检查是否正常连接。
4.系统登录：按照屏幕上的提示，输入用户名和密码进行系统登录。
5.系统操作：根据实验要求，进行相应的系统操作。
6.关机操作：在操作完成后，选择关机选项进行关机。
四、实验结果与分析通过本次实验，我掌握了微机系统的基本操作，并对其工作原理有了更深入的了解。
通过实际操作，我可以熟练地开机、关机、复位等操作，并可以进行一些简单的应用操作。
同时，我也了解到了微机系统由主机、显示器、键盘等多个组成部分组成，不同组成部分的协作工作实现了系统的正常运行。
五、实验心得通过本次实验，我对微机系统的组成和工作原理有了更深入的了解。
这对我后续学习计算机原理和操作系统提供了基础。
在实验过程中，我也发现了一些问题，比如操作系统选择界面的选择问题，我没有选择正确的操作系统，导致后续实验操作遇到一些困难。
这些问题提醒我在实际操作中需要格外注意，仔细阅读提示并选择正确的操作选项。
总结来说，本次实验对我深入理解微机系统的组成和工作原理提供了良好的机会。
通过实际操控和操作微型计算机，我对计算机硬件结构以及基本操作有了更直观的认识，掌握了一些基本操作技能。
在未来的学习和应用中，我将更加注重细节，提高自己的操作技能，并不断深入学习和了解更多关于微机系统的知识。
微机原理实验报告参考模板
实验报告课程名称微型计算机原理原理与接口技术实验项目系统认识实验实验仪器TD-PITE实验装置、PC机一台学院___城市轨道交通学院_ ___专业10控制工程学号学生姓名二○一二年十一月实验一：系统认识实验一、实验目的1.掌握TD系列微机原理及接口技术教学实验系统的操作。
2.熟悉wmd86联机集成开发调试软件的操作环境。
二、实验内容1.编写实验程序，将00H~0FH共16个数写入内存3000H开始的连续16个存储单元中。
2.编写程序，将内存3500H单元开始的8个数据复制到3600H单元开始的数据区中。
通过调试验证程序功能，使用E命令修改3500H 单元开始的数据，运行程序后使用D命令查看3600H单元开始的数据。
三、实验源程序1. SSTACK SEGMENT STACK ；定义堆栈段DW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODE, SS:SSTACKSTART: PUSH DSXOR AX, AXMOV DS, AXMOV SI, 3000H ；建立数据起始地址MOV CX, 16 ；循环次数AA1: MOV [SI], ALINC SI ；地址自加1INC AL ；数据自加1LOOP AA1MOV AX,4C00HINT 21H ；程序终止CODE ENDSEND START2.SSTACK SEGMENT STACK ；定义堆栈段DW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODE,SS:SSTACKSTART: PUSH DSXOR AX,AXMOV DS,AXMOV SI, 3500H ；建立源地址指针MOV DI,3600H ；建立目标地址指针CLDMOV CX, 8 ；循环次数REP MOVSB ；重复每次传入1个字节INT 21H ；程序终止CODE ENDSEND START四．实验结果1．运行前：运行后：2. 用E命令修改3500H数据：修改后3500H单元开始8个数据：运行后3600H单元开始8个数据：友情提示：范文可能无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用，感谢您的下载！。
(完整word版)微机原理完整实验报告+程序
实验题目8253定时/计数器实验 一、 实验目的与要求： 1. 学会8253芯片和微机接口原理和方法。
2. 掌握8253定时器/计数器的工作方式和编程原理。
二、 实验内容： 1、实验原理 本实验原理图如图 1所示，8253A 的A0、A1接系统地址总线 A0、A1，故8253A 本实验通道2 有四个端口地址，如端口地址表 1所示。
8253A 的片选地址为 48H~ 4FH 。
因此， 仪中的8253A 四个端口地址为 48H 、49H 、4AH 、4BH ，分别对应通道 0、通道1、 和控制字。
采用8253A 通道0，工作在方式3(方波发生器方式)，输入时钟CLK0为 输出OUTO 要求为1KHZ 的方波，并要求用接在 GATE0引脚上的导线是接地("0" 甩空("1"电平)来观察GATE 对计数器的控制作用，用示波器观察输出波形。
2、实验线路连接 (1) 8253A 芯片的CLK0引出插孔连分频输出插孔 (2) 8253A 的 GATE0 接+5V 。
实验步骤 (1) 按图1连好实验线路(2) 运行实验程序 1. 按“调试”按钮2. 选“窗口” “进入示波器窗口” ，然后最小化3. 按“运行按钮”4.将模拟示波器窗口打开，选择“串行口 2”，再按 Ctrl + F2按钮即可看到波形 显示“ 8253-1 ”用示波器测量8253A 的OUT2输出插孔，方波输出，幅值0〜4V 三、实验代码： 1MHZ ,电平)或 3、 CODE SEGMENT ASSUME CS:CODE TCONTRO EQU 004BH TCON2 EQU 004AH CONT PORT EQU 00DFH DATA PORT EQU 00DEH DATA1 EQU 0500H START: JMP TCONT TCONT: CALL FORMATCALL LEDDIS P MOV DX,TCONTRO1MHZ 。
微机原理实验报告
微机原理实验报告实验目的，通过本次实验，掌握微机原理的基本知识，了解微机系统的组成和工作原理，掌握微机系统的组装和调试方法。
实验一，微机系统组成及工作原理。
1.1 微机系统的组成。
微机系统由中央处理器（CPU）、内存、输入设备、输出设备和外部设备等组成。
其中，CPU是微机系统的核心部件，负责控制整个系统的运行。
1.2 微机系统的工作原理。
微机系统的工作原理是通过CPU对内存中的指令进行解释和执行，从而实现各种功能。
CPU通过总线与内存、输入输出设备进行数据传输和控制信号的交换，实现对整个系统的控制和管理。
实验二，微机系统的组装和调试。
2.1 微机系统的组装。
在组装微机系统时，首先要选择合适的主板、CPU、内存、硬盘等配件，然后按照正确的安装顺序和方法进行组装。
组装完成后，还需连接电源、显示器、键盘、鼠标等外部设备。
2.2 微机系统的调试。
组装完成后，需要对微机系统进行调试，检查各个部件是否连接正确，是否能够正常工作。
通过BIOS设置和操作系统的安装，完成对微机系统的调试和配置。
实验三，微机系统的应用。
3.1 微机系统的应用领域。
微机系统广泛应用于各个领域，如办公、教育、科研、娱乐等。
在办公领域，微机系统可以用于文字处理、表格制作、图像处理等；在教育领域，微机系统可以用于多媒体教学、网络教学等。
3.2 微机系统的发展趋势。
随着科技的不断发展，微机系统也在不断更新换代，性能不断提升，体积不断缩小，功耗不断降低。
未来，微机系统将更加智能化、便携化，成为人们生活、工作不可或缺的一部分。
结论，通过本次实验，我对微机原理有了更深入的了解，掌握了微机系统的组成和工作原理，了解了微机系统的组装和调试方法，对微机系统的应用和发展趋势也有了一定的认识。
这对我今后的学习和工作将有很大的帮助。
微机原理实验报告 -回复
微机原理实验报告 -回复实验报告：微机原理一、实验目的1. 学习微机原理的基本概念和工作原理；2. 了解微机硬件系统的组成和功能；3. 实际操作微机系统，掌握常见的微机指令格式和计算方法。
二、实验仪器和材料1. 个人电脑；2. 操作系统软件；3. 汇编语言开发环境。
三、实验内容1. 安装操作系统软件，确保系统正常运行；2. 学习并掌握微机硬件系统的主要组成部分，包括中央处理器(CPU)、内存、输入输出设备等；3. 编写并调试汇编语言程序，运行计算程序实现加减乘除等基本运算；4. 分析程序运行过程中的指令执行情况，如寄存器状态的变化；5. 实验过程中要注意安全操作，避免人为损坏实验设备。
四、实验结果与分析通过安装操作系统软件，我们确保了系统正常运行。
在学习微机硬件系统的组成和功能时，我们了解了中央处理器(CPU)的作用和主要组成部分，以及内存和输入输出设备的作用。
在编写和调试汇编语言程序的过程中，我们成功实现了加减乘除等基本运算，并通过分析程序运行过程中的指令执行情况，了解了寄存器状态的变化。
五、实验心得通过这次实验，我们更深入地了解了微机原理的基本概念和工作原理。
通过实际操作微机系统，我们掌握了常见的微机指令格式和计算方法。
实验过程中，我们加深了对微机硬件系统的理解，也学会了如何编写和调试汇编语言程序。
这次实验不仅提高了我们的实际操作能力，还培养了我们分析问题和解决问题的能力。
总之，通过这次微机原理实验，我们对微机系统有了更深入的了解，也掌握了更多实际应用的知识和技能。
这对我们今后学习和工作都会有很大的帮助。
微机原理实验报告
微机原理实验报告
一、实验目的
本次实验的主要目的是了解微机原理、学习微机的基础知识、技能和操作方法，还有熟悉微机实验室的使用方法。
二、实验过程
在实验室中，我们首先进行了掌握微处理器的基本指令集和编程技巧的实验。
通过对微处理器的学习，我们了解到了微处理器的组成结构和工作原理，同时也了解了微处理器的基础指令集，包括数据的传送、算术、逻辑、分支、循环指令等等。
接着我们进行了CPU总线实验。
通过对CPU总线的学习，我们了解了CPU读写内部和外部存储器的方法和原理。
同时，我们学习了编写程序来控制CPU读写存储器等。
最后，我们进行了8255并行接口控制实验。
通过学习并实践8255并行接口控制实验，我们了解了接口及其编程。
三、实验结果
在实验中，我们成功地掌握了微处理器的基本指令集和编程技巧，了解了微处理器的组成结构和工作原理，同时掌握了CPU总
线实验和8255并行接口控制实验。
在实验中不仅增长了专业知识，而且也培养了我们的实验能力，并进一步增强了我们的实践能力。
四、实验心得
通过这次实验，我们意识到，要想成为一名优秀的计算机专业
人才，必须首先打牢微机原理的基础，通过大量的实践和实验，
来应用理论知识，深入了解计算机底层的数据处理方式以及处理
器和存储器的工作原理。
只有这样才能够在日后工作中运用自如，并且在以后的学习和研究中更具备竞争力。
在以后的学习中，我将持续学习和实践，不断探索和发现，提
升自身的能力，为未来的发展做好充分的准备。
《微机原理实验报告》word版
班级自动化学号姓名实验一系统认识实验一实验目的掌握教学系统的基本操作二实验设备PC机一台masm软件三实验内容及步骤（1）输入程序并检查无误，经汇编连接后装入系统（2）输入E3500后回车，在3500-3510单元中分别送入00~09十个数据（3）按“T“键运行以上程序直至程序运行完（4）输入D3600后回车，查看3600单元后面的数据四程序及其显示的结果（1）程序（2）显示的结果实验三运算类编程实验一实验目的（1）掌握使用运算类指令编程及调试方法（2）掌握运算类指令对各状态标志位的影响及其测试方法二实验设备PC一台masm软件三实验内容及步骤（1）二进制双精度加法运算（2）输入程序并检查无误，经汇编连接后装入系统（3）用U0000:2000查看MOV AX,DA TA的语句，即得到数据段段位置CS:1412用E命令E1412:0000回车，给XL,YL,YH赋值存入二进制数A0,65,15,00和9E,B7,21,00（4）用G=0000:2000，运行以上程序（5）输入D1412:0008，检验显示的结果是否为：3E,1D,17,00四实验程序五程序显示的结果实验四分支程序设计实验一实验目的：（1）掌握分支程序的结构（2）掌握分支程序的设计，调试方法二实验设备：PC机一台masm软件三实验内容设计一数据块间的搬移程序。
设计思想：程序要求把内存中一数据区传送到另一存储区。
源数据块和目的数据块在存储中可能有三种情况，对于两个分离的情况，数据的传送从数据块的首位置开始，或者从数据块的末位置开始。
但对于有部分重叠的情况，则要加以分析，否则重叠部分会因搬移而遭到破坏，可以得到以下结论：（1）当源数据块首址大于目的块首址时，从数据块首址开始传送数据。
（2）当源数据块首址小于目的块首址时，从数据块末址开始传送数据。
四实验步骤（1）按实验流程图设计编写实验程序（2）输入程序并检查无误后，经汇编,连接后装入系统（3）用E命令在以SI为起址的单元中填入十六个数（4）用G=0000:2000运行实验程序（5）用D命令查看DI为起址的单元中的数据是否与SI单元中数据相同五实验程序及结果显示（1）实验程序(1)实验结果显示实验五循环程序设计一实验目的（1）加深对循环结构的理解（2）掌握循环结构程序设计的方法（3）熟练掌握调试循环程序的方法二实验设备：PC机一台masm软件三实验内容求数据区内负数的个数：设数据区的第一单元存放区内单元数据的个数，从第二单元开始开始存放数据，在区内最后一个单元存放结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、实验题目及实验目的
实验题目
74LS244作为输入接口（地址自定）连接8个乒乓开关用以输入开关的状态，用74LS273作为输出接口（地址自定）连接8个LED用以驱动发光二级管。
实验目的：
进一步熟悉汇编语言并进行编写实践；了解CPU常用的端口连接总线的方法；掌握用74LS244、74LS245进行数据读入和输出；学习在8086扩展简单I/O接口的方法及数据输出程序的设计方法、数据锁存的概念和方法；
因为实验为硬件输入输出实验，通过硬件观察，所以无截图。
将程序写入HK88T1并保存，调试连接没有错误后运行，观察平台的实验效果，如果实验效果和预期的一样，则完成；反之则进行单步调试，并查看寄存器值，如寄存器有错，说明程序有问题，如果寄存器没有错误，那么就是接线不对或硬件坏了，换机器重新运行。
6、实验体会
程序代码：
DATASEGMENT
TABLE DB 40H,79H,24H,30H,19H,12H,02H,78H
DB 00H,18H,04H,03H,86H,31H,06H,0EH
WD DB ()
DATAENDS
CODE SEGMENT
MAIN PROC FAR
ASSUME DS:DATA,CS:CODE
MOVSS,AX
PUSH DS
MOVAX,0
PUSH AX
MOVAX,DATA
MOVDS,AX
MOVAH,9
MOVDX,OFFSET DA1
INT 21H
MOV AH,0
INT 16H
RET
MAINENDP
CODEENDS
ENDSTART
2、建造一个十六进制数码0~9及A~F的数码显示代码表（共阴极数码管）：Table(40H,79H,24H,30H,19H,12H,02H,78H,00H,18H,04H,03H,86,31H,06H,0EH)编写汇编程序，查表得（57）10的数码显示代码并在显示器上显示。
实验目的：改进书上的程序例子形成自己的汇编程序，并调试运行程序。
二、实验环境及注意事项：
1、汇编源程序不要保存在C盘
2、汇编源程序文件名为6个以内英文字母或数字组成
三、硬件原理图及接线
本次实验为熟悉编程环境为主要目的，故没有使用硬件连接。
四、软件程序
1、熟悉实验环境（课本例一程序调试）
程序代码：
DATASEGMENT
通过实践，我更加熟悉了汇编语言的编写、编译、运行和调试，掌握了如何用8086扩展端口进行数据输入、锁存和输出，了解了实验平台和计算机如何进行连接以及一些使用时的注意事项。
2、实验环境（注意事项）
HK88T1编译器+实验平台及连线若干；
在程序编译前先保存（不能再C盘，命名最好是数字和字符且不要太长）；
进行计算机TUSBCOM端口和实验平台的配置（即HK88T1检查到端口）；
端口配置好后程序在HK88T1编译后运行前要先对实验平台进行复位；
认真进行连线，争取一次性连对。
INT 21H
MOV AH,0
INT 16H
RET
MAINENDP
CODEENDS
END START
五、调试结果
将程序写入HK88T1并保存，调试运行成功后显示，如显示的结果和预期编程结果一样，则完成；反之则程序不对，需要重新编写！
六、实验体会
通本次实验，我初步了解了汇编语言的运行环境及简单操作，并且通过课堂上老师的指点，才知道实验一需要加一个键盘输入才能使结果呈现，通过本次试验，我更了解到细心对于一个计算机专业学生的重要性。
3、硬件原理图及连线
输入硬件原理图
输出硬件原理图
硬件与CPU连线
4、汇编程序
程序1：
CODE SEGMENT
ASSUME CS:CODE
START: MOV DX,200H
IN AL,DAL
JMP STRAT
CODE ENDS
END STATR
程序2：
START:PUSH DS
MOV AX,0
PUSH AX
MOV BX,OFFSET TABLE
MOV AL,5
XLAT TABLE
MOV DL,AL
MOV AH,6
INT 21H
MOV AL,7
XLAT TABLE
MOV DL,AL
;MOV DX,OFFSET WD
;MOV AH,9
MOV AH,6
CODE SEGMENT
ASSUME CS:CODE
START: MOV DX,200H
MOV CX,20000
MOV AL,0FEH
BEGIN: OUT DX,AL
DELAY: LOOP DELAY
MOV CX,20000
ROL AL,01
JMP BEGIN
CODE ENDS
END START
5、程序调试
DA1 DB 'This is a sample program.'
DB 0DH,0AH,'$'
DATAENDS
STACKSEGMENT
ST1DB 100 DUP()
STACKENDS
CODESEGMENT
MAINPROC FAR
ASSUME CS:CODE,DS:DATA,SS:STACK
START:MOVAX,STACK
实 验 报 告 一
实验课程：微机原理与接口技术
学生姓名：黄坤干
学 号：08103408
专业班级：计10-5班
一、实验题目及目的：
实验题目：编写汇编小程序并进行调试（课本例一程序调试）
实验目的：熟悉汇编程序编译环境，并调试课本程序巩固汇编语言
实验题目：建造一个十六进制数码0~9及A~F的数码显示代码表（共阴极数码管）：Table(40H,79H,24H,30H,19H,12H,02H,78H,00H,18H,04H,03H,86,31H,06H,0EH)编写汇编程序，查表得（57）10的数码显示代码并在显示器上显示。
