管道标识规则
管道标识标准
管道标识标准
2
管
道
标识
实
例
1.管径10cm 以下的标识采用单箭头方式；
2.管径10cm 以上的标识采用环标方式； （强制性）
沈阳厂
长度宽度纵向间距高度
字体颜色方向8cm 10cm 始端 5cm 末端 3cm ——5cm 5cm 5cm 仿宋同色环颜色同箭头方向10cm 20cm 20cm
25cm
管径为10cm以下管道标识
图例说明
1.识别符号有介质名称、介质流向组成；
2.管道直径以管道或保温外径为准；
3.箭头方向表示介质流向；
4.图例样式中无填充色部分为管道颜色；涂色部分为色环颜色和箭头颜色，详见附18 管道涂色；
同色环颜色
同箭头方向
涂刷说明
1.二个标识之间的最小距离应为10m；（前一个色环至后一个文字的最小距离）
2.其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位；5cm
D/8
仿宋
始端D/8末端D/16
D/8
5cm
标识说明
10.1cm-30cm ＞30cm
≤10cm 管径为10cm以上管道标识色环长度图例样式
文字
管道直径色环与箭头横向间
距箭头与文字横向间距
箭头
管道涂色及管道标识标准色卡
2.消防管路的箭头和文字依照国家标准
3.管路中各种仪表阀们疏水器保留原色。
设备、管路及标牌标识标准
1、总则为加强设备、管路及各种标牌的尺寸、涂色、注字，实现统一、美观、协调、标准，特制订本标准。
2、适用范围本标准适用于生产区域内所有设备管道及标牌的标识，属公司规定技术保密生产装置，原则上只标示位号，对于产品存储设备必须全部标识。
3、管理职责3.1设备动力处作为设备标识管理部门，负责制定有关标准和对设备标识检查督促管理。
3.2各分管车间按照有关规定，对分管设备及管道作出标识。
3.3安全标识由安环处负责管理。
4、设备标识4.1设备注字包括设备位号、设备全称。
4.2其中汉字均采用中文仿宋体，英文代号、化学符号为正体大写。
4.3设备标识均采用大红色。
4.4标识位置应以醒目和容易看到为原则，要求横写。
3.5标识大小要求：直径大于或等于３.0m，注字尺寸为宽200mm*高300mm，字间距为80mm；直径小于3.0m，注字尺寸为180mm*270mm，字间距为50mm。
这里的直径对保温设备而言是指保温后的直径尺寸。
4.6在执行1.4、1.5时，如确有困难，或严重不协调，可根据设备特点而作调整。
5、管道标识5.1管道标识包括管线号、流体全称、流向箭头。
5.2其中汉字均采用中文仿宋体，英文代号、化学符号为正体大写。
5.3管道标识均采用大红色。
5.4管道标识位置应在工区、管廊路口处。
管廊路口处一律标在管道下侧，工区标识高度不高于3.0m，字体排列沿轴向，由左至右，由上至下。
5.5管道标识字体大小规定：凡管道或保温层外径大于或等于Φ89mm时，一律在管道上注字。
外径大于或等于89mm，而小于240mm时，注字尺寸为40mm*60mm，字间距为20mm；当管道外径大于或等于240mm时，注字尺寸为120mm*180mm，字间距为40mm。
5.6挂设标牌：当管道外径小于89mm时，且不易识别时，可在所有需要的部位挂设标牌。
标牌为矩形250mm*150mm，注字尺寸为40mm*60mm字间距为20mm，标牌上的箭头指向流体方向。
管道标识的相关规定
管道标识的相关规定一、管道涂色与标志的规定在工业企业中，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态以及有利于管道进行管理、维修、安全等方面考虑。
通常采取以下三种方法进行管道的涂色与标志。
1、一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，标出介质的流向作为标识。
2、如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标识。
3、如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标识。
由于管道的工程的内容不一，管道内流体流动的介质种类较多，所以管道的涂色和标识应根据具体工程情况进行使用，以易于操作、方便管理及维修为原则。
因此，各系统的规定不统一，工程中设计有规定时应按设计规定涂色，设计无规定时，可按下表所列使用。
二、色环及识别符号的涂装要求1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以5m 左右为宜。
色环的宽度可按管径大小来确定，外径（包括绝热层）在150mm以内，色环宽度为70mm；外径在300mm以上者，色环宽度为100mm。
2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。
3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。
箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。
4、当识别符号直接涂刷在外径小于90mm的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成250mm×150mm的矩形。
标牌上应标明流体名称，标出介质流向。
管道标识国家标准
管道标识国家标准（无锡华讯标识标牌有限公司）1、GB 7231-2003中国国家标准适用范围：非地下埋没的气体，液体管道2、ANSI标准3、根据国家标准，确定粘贴位置以及每个品种的数量·执行标准：《GB7231-2003》、《GB2893-2001》、《GB13690-1992》·二个标识之间的最小距离应为10m，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识部位，识别符号由特质名称、流向和主要工艺参数等组成。
无锡华讯标识标牌有限公司是一家大型综合性标识公司，拥有现代化厂房8000多平方米，引进了国外最先进的各种生产设备和配套设施，并拥有一大批优秀管理人才和专业生产技术性人才，形成了专业为房地产、医疗、办公楼房、商业机构、车站机场、公共环境等领域提供标识研发、管道标识、化工管道标识、工业管道标识、石油化工管道标识、管道标签、管道色环、管道流向箭头、管道标识设计、管道标识安装为一体的管道标识公司。
主简历姓名：简历模板http://性别：男出生日期：1989年2月年龄：37岁户口所在地：上海政治面貌：党员毕业生院校：专业：地址：电话：E-mail：___________________________________________________________ 1983/08--1988/06 华东理工大学生产过程自动化学士___________________________________________________________ 这里展示自己有什么的特长及能力___________________________________________________________《课程名称(只写一些核心的)》：简短介绍《课程名称》：简短介绍___________________________________________________________2002/06--2002/10 某培训机构计算机系统和维护上海市劳动局颁发的初级证书1998/06--1998/08 某建筑工程学校建筑电气及定额预算上海建筑工程学校颁发___________________________________________________________2011年5月——现在某（上海）有限公司XX职位【公司简单描述】属外资制造加工企业,职工1000人，年产值6000万美金以上。
管道标识参考资料

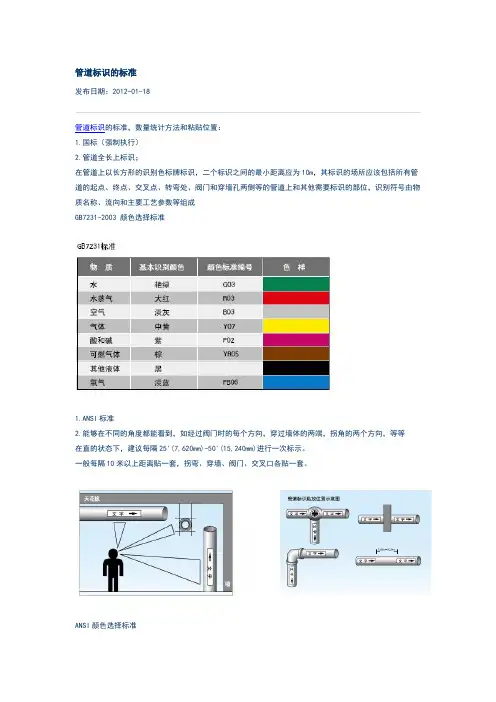

管道标识的标准发布日期：2012-01-18管道标识的标准，数量统计方法和粘贴位置：1.国标（强制执行）2.管道全长上标识；在管道上以长方形的识别色标牌标识，二个标识之间的最小距离应为10m，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位，识别符号由物质名称、流向和主要工艺参数等组成GB7231-2003 颜色选择标准1.ANSI标准2.能够在不同的角度都能看到，如经过阀门时的每个方向，穿过墙体的两端，拐角的两个方向，等等在直的状态下，建议每隔25'(7,620mm)-50'(15,240mm)进行一次标示。
一般每隔10米以上距离贴一套，拐弯、穿墙、阀门、交叉口各贴一套。
ANSI颜色选择标准管道标识数量统计数据的统计是一个比较繁琐的工作，一般建议先粗略统计，比如外径DN100的天然气管道，管道设计总长度为600米，那么除以10，那么就先做60套，等第一批安装完毕之后即可轻松地清点剩余需要的数量。
统计工作的三个要素：一、管道介质的名称，比如：天然气；二、此管道的外径，比如：DN100（必须是包含保温层的外径）；三、此品种的数量，比如：60套；即可得出此品种的统计：“DN100”的“天然气”管道，60套。
Seton是一家生产管道标识的专业公司，如有更多咨询欢迎来电垂询800-988-0332管道标识，不是为了美化管道、而是企业目视化管理和安全生产标准化的要求。
对管道的识别色、介质名称和流向等主要参数在管道表面进行目视化标注，通过识别色来确认管道内介质的危险特性，《GB7231-2003》要求识别色必须做成色环，以便从不同角度都能识别该管道的危险特性，如大红色环表示高温对人体有烫伤危险！..艳绿色环表示对人体无伤害....。
介质名称和流向的目视化可以避免作业人员误操作，也可以保证在突发事件发生时，以最快的反映速度采取应急措施。
从而减少更多安全事故的发生。
管道标识的设计规定
管道标识的设计规定◆◆◆1、管道涂色与标志的规定在工业企业中，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态以及有利于管道进行管理、维修、安全等方面考虑。
通常采取以下三种方法进行管道的涂色与标志。
1、一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，标出介质的流向作为标识。
2、如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标识。
3、如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标识。
由于管道的工程的内容不一，管道内流体流动的介质种类较多，所以管道的涂色和标识应根据具体工程情况进行使用，以易于操作、方便管理及维修为原则。
因此，各系统的规定不统一，工程中设计有规定时应按设计规定涂色，设计无规定时，可按下表所列使用。
◆◆◆2、色环及识别符号的涂装要求1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以5m 左右为宜。
色环的宽度可按管径大小来确定，外径（包括绝热层）在150mm 以内，色环宽度为70mm；外径在300mm 以上者，色环宽度为100mm。
2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。
3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。
箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。
4、当识别符号直接涂刷在外径小于90mm 的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成250mm×150mm 的矩形。
标牌上应标明流体名称，标出介质流向。
十、机械行业动力管道标识要求机械行业动力管道油漆色标应按下表 2 规定涂色，管道的色环宽度及间距应安表 3 规定涂刷，管道示意图上的管道颜色与此一致。
注：1.在管道交叉处、阀门操作管道弯头处等，应在管道上标示介质流动方向箭头。
管道标识规则
管道标识规则管道标识规则本规则根据《⼯业管道的基本识别⾊、识别符号和安全标识》（GB7231-2003）、《管道的油漆涂⾊规定》（HGJ1074-79）编制。
1、样式 a) 普通介质 b) 危险介质说明： a) 介质名称及标识的背景颜⾊详见第2节。
b) ⽂字颜⾊：⽩⾊。
c) 箭头颜⾊：⽩⾊。
d) 危险介质安全标识颜⾊：圆环状，中间为150mm 宽黄⾊，在黄⾊两侧各涂25mm 宽⿊⾊⾊环。
e) 标识规格及字⾼详见第3节。
f) 危险介质的安全标识（圆环）与管道标识数量相同。
2、介质名称及标识背景颜⾊a)普通介质序号介质名称背景颜⾊备注中⽂英⽂ 1 废⽔ Wastewater 绿⾊ 2 污泥 Sludge ⿊⾊ 3 空⽓ Air 淡灰 4 仪表⽓Instrument Air 深蓝 5 ⼯业⽔ Plant Water 淡绿6 循环上⽔（热） CirculatingWater(Hot) 暗红7 循环下⽔ Circulating Water(Return)暗红8 采暖上⽔（热） Heating Water 暗红 9 采暖下⽔ Heating Water(Return)暗红10 絮凝剂 Ploymer 天蓝11 葡萄糖Glucose 天蓝12 冷凝⽔Condensate 草绿b)危险介质（GB13690所列危险化学品）序号介质名称背景颜⾊备注中⽂英⽂1 盐酸HCl 黄⾊2 氢氧化钠NaOH 粉红3 浓硫酸H2SO4黄⾊4 硫酸亚铁FeSO4淡黄⾊5 微量元素Micro Nutrient 淡黄⾊6 双氧⽔H2O2橙⾊7 三氯化铁FeCl3淡黄⾊8 沼⽓Biogas 紫⾊9 废⽓Vent gas 淡紫⾊3、标识规格及字⾼管径DN15-DN65 DN80-DN150 DN200-DN250 >DN250 标识规格（mm）40X200 60x260 90x600 110x800 字⾼（mm）35 40 70 70。
建筑工程管道标识标准
