漆包线的命名、耐热等级、性能及用途基本认识
各种漆包线种类性能介绍
一.漆包线种类:
绝缘漆类别种类:
绝缘漆类别种类:
二.漆包线特性检验:
1.针孔:以一定长度试验材料之目视不能辨别之漆膜小孔。
2.可挠性(曲伸性):绕卷或伸长时,以漆膜是否龟裂或是
否产生针孔。
3.密着性:急速拉伸时,漆膜有无龟裂。
4.耐磨(损)性:以磨耗试验机磨耗漆膜时,以磨至见到导体
之次数或磨耗破坏值。
5.绝缘破坏电压:将两股漆包线绞合成一条,加电压于其导体间,以漆膜之破坏电压。
6.耐老化性:于规定条件下加热时,以漆膜是否产生针孔或绝缘破坏电压值表示之。
7.耐软化性:将交叉之漆包线于规定条件下加热,通电后,以有无短路或发生短路之温度值。
或绞合两股漆包线于
规定条件下加热,视漆膜是否异常。
8.耐热冲击性:伸长或卷绕时,于规定条件下加热,视漆膜
是否龟裂。
9.耐溶剂性或耐药品性:浸于溶剂或药品时,将漆膜之状态以指甲法或铅笔法表示。
10.耐油性:依规定条件下浸于绝缘油,将漆膜之状态以指
甲或铅笔法表示之。
11.直焊性:依规定条件温度、焊锡,视焊锡是否均匀附着。
12.导体电阻:以导体电阻试验仪器测定,再换成20 C时之
数值表示之。
三.漆包线制造工艺流程:
1.伸线工艺流程(表一)。
2.漆包线工艺流程(表二)。
3.漆包线成品入库检查流程(表三)。
酚酞盐水试验
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习
资料等等
打造全网一站式需求。
漆包线分类及特点
漆包线分类及特点漆包线是一种用于电子设备、通讯设备等领域中的电缆产品,具有良好的耐高温、耐腐蚀、绝缘性能以及尺寸精度高的特点。
在使用过程中,漆包线的分类和特点不应被忽视,下面我们将对漆包线进行详细地介绍。
一、漆包线的分类1. 铜漆包线铜漆包线是指在铜导线上,涂覆绝缘漆后制成的电线,通常用于电子设备、电动机、冷却器等设备中。
铜漆包线的特点是具有良好的导电性能、低温耐性好、抗氧化性能强等特点。
2. 铝漆包线铝漆包线是指在铝导线上,涂覆绝缘漆后制成的电线,通常用于电炉、电机等高温条件下的设备中。
铝漆包线的特点是具有良好的导电性能、轻质、低成本等特点。
3. 铜铝复合漆包线铜铝复合漆包线是将铜和铝导线复合后,再在导线表面涂覆绝缘漆制成的电线,常用于传动、变压器等设备中。
其特点是具有良好的机械性能、热稳定性和抗氧化性能。
4. 铜镍合金漆包线铜镍合金漆包线是在铜导线表面涂覆绝缘漆后再电镀一层镍,制成的电线,通常用于高温高压条件下的设备中。
其特点是具有良好的耐磨损性能、化学稳定性和机械强度。
二、漆包线的特点1. 良好的耐高温性能漆包线的绝缘材料通常采用聚酰亚胺、聚酰胺、聚酯等高温耐性能材料,使得漆包线具有出色的耐高温性能和耐老化性能。
2. 尺寸稳定性高漆包线采用机械加工制备,具有高精度和稳定的尺寸,使得漆包线在使用过程中能够确保良好的电性能和可靠性。
3. 抗腐蚀性能好电子设备、通讯设备等通常需要抵御环境中的化学腐蚀,漆包线采用的绝缘材料具有良好的抗腐蚀性能,使得漆包线能够适应不同的使用环境。
4. 电气性能优良漆包线采用的绝缘材料具有良好的电绝缘性能、电导率和振动强度,能够确保电子设备、通讯设备等的正常使用。
5. 安全可靠性高漆包线具有良好的耐高温、耐腐蚀、绝缘性能和机械强度,能够确保电子设备、通讯设备等的安全、可靠使用,从而为工业生产、科学研究等领域提高工作效率和质量提供了支持。
综上所述,漆包线作为一种重要的电线电缆产品,具有多种不同的分类和特点,不同分类的漆包线可以适应不同的使用环境和条件。
漆包线简介介绍
漆包线在制造过程中,经过多 次拉伸和卷绕,具有较高的抗
张强度和耐磨性。
漆包线的应用领域
1. 电机领域
2. 电器领域
漆包线是电机绕组的主要材料,广泛应用 于电动机、发电机等各类电机产品。
漆包线在电器行业中用于制造变压器、电 抗器、电磁铁等电器的绕组。
3. 电子领域
4. 其他领域
在电子元器件中,漆包线被用作连接线和 引线,如印刷电路板、集成电路等。
漆包线的特点和优势
1. 绝缘性能优异
漆包线采用高质量的漆类绝缘 材料,具有良好的绝缘性能, 能有效防止电流泄漏和短路现
象。
2. 耐热性好
漆包线经过高温烘焙处理,能 在较高温度下保持稳定的电气 性能,适用于各种高温环境。
3. 耐腐蚀性强
漆包线的漆膜能有效抵抗酸碱 等化学物质的侵蚀,延长导线 使用寿命。
除了上述领域,漆包线还可应用于通讯、 汽车、航空航天等领域,满足各种特殊环 境下的电气连接需求。
02
漆包线的生产工艺
漆包线的生产工艺
• 漆包线是一种表面涂有绝缘漆的导线,具有优良的绝缘性能和耐热性,广泛应用于电机、电器、电子等领域。下面将对漆 包线的生产工艺进行详细介绍。
03
漆包线的性能参数与检测
漆包线的性能参数与检测
• 漆包线是一种表面涂有绝缘漆的导线,具有优良的 绝缘性能和耐热性,广泛应用于电机、电器、电子 等领域。下面将对漆包线的性能参数与检测进行详 细介绍。
04
漆包线的应用案例与发展趋势
漆包线的应用案例与发展趋势
• 漆包线是一种表面涂有绝缘漆的导线,具有优良的绝缘性能 和耐热性,广泛应用于电机、电子、通讯等领域。下面将分 别介绍漆包线在电机领域和电子领域的应用案例,以及其发 展趋势和市场前景。
漆包线分类及特点
漆包线分类及特点
漆包线是一种非常常见的电线,它由铜线绕制成,并且表面覆有一层漆料。
漆包线的分类与特点如下:
一、分类
1. 按用途分类:可分为发动机线、变压器线、电机线、励磁线等。
2. 按绝缘材料分类:可分为聚氨酯漆包线、聚酰亚胺漆包线、亚胺漆包线、聚苯乙烯漆包线等。
3. 按规格分类:可按线径、截面积等规格进行分类。
二、特点
1. 良好的绝缘性能:漆包线的表面覆盖着一层漆料,可以有效防止电流泄漏和短路,保证电路的安全性和稳定性。
2. 耐高温性能:漆包线的绝缘材料具有良好的耐高温性能,可以承受高温环境下的工作。
3. 良好的耐磨性能:漆包线的表面涂层具有一定的硬度和耐磨性能,可以有效避免线缆在使用过程中被划伤或损坏。
4. 灵活性好:漆包线由铜线绕制成,具有较高的灵活性,可以方便地弯曲或折叠,适用于各种复杂的接线环境。
5. 安全可靠:漆包线采用优质的绝缘材料,可以保障电线的安全可靠性,有效避免电路故障和事故的发生。
综上所述,漆包线具有良好的绝缘性能、耐高温性能、良好的耐磨性能、灵活性好、安全可靠等特点,广泛应用于各种电器设备和电
路中。

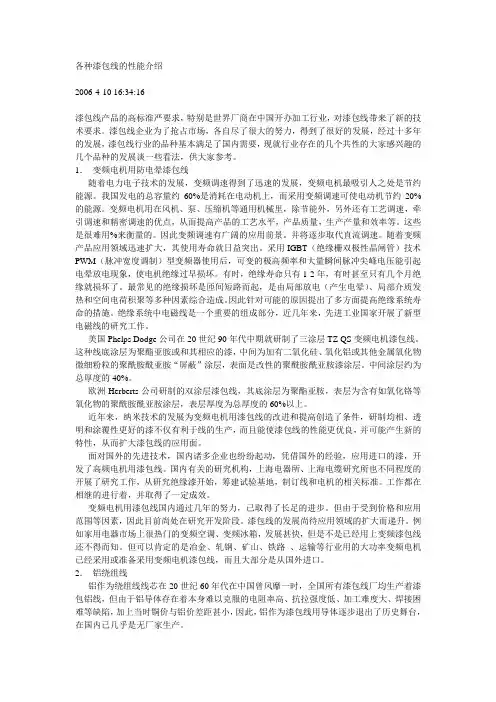

各种漆包线的性能介绍
各种漆包线的性能介绍2006-4-10 16:34:16漆包线产品的高标准严要求,特别是世界厂商在中国开办加工行业,对漆包线带来了新的技术要求。
漆包线企业为了抢占市场,各自尽了很大的努力,得到了很好的发展,经过十多年的发展,漆包线行业的品种基本满足了国内需要,现就行业存在的几个共性的大家感兴趣的几个品种的发展谈一些看法,供大家参考。
1.变频电机用防电晕漆包线随着电力电子技术的发展,变频调速得到了迅速的发展,变频电机最吸引人之处是节约能源。
我国发电的总容量约60%是消耗在电动机上,而采用变频调速可使电动机节约20%的能源。
变频电机用在风机、泵、压缩机等通用机械里,除节能外,另外还有工艺调速,牵引调速和精密调速的优点,从而提高产品的工艺水平,产品质量,生产产量和效率等。
这些是很难用%来衡量的。
因此变频调速有广阔的应用前景。
并将逐步取代直流调速。
随着变频产品应用领域迅速扩大,其使用寿命就日益突出。
采用IGBT(绝缘栅双极性晶闸管)技术PWM(脉冲宽度调制)型变频器使用后,可变的极高频率和大量瞬间脉冲尖峰电压能引起电晕放电现象,使电机绝缘过早损坏。
有时,绝缘寿命只有1-2年,有时甚至只有几个月绝缘就损坏了。
最常见的绝缘损坏是匝间短路而起,是由局部放电(产生电晕)、局部介质发热和空间电荷积聚等多种因素综合造成。
因此针对可能的原因提出了多方面提高绝缘系统寿命的措施。
绝缘系统中电磁线是一个重要的组成部分,近几年来,先进工业国家开展了新型电磁线的研究工作。
美国Phelps Dodge公司在20世纪90年代中期就研制了三涂层TZ QS变频电机漆包线。
这种线底涂层为聚酯亚胺或和其相应的漆,中间为加有二氧化硅、氧化铝或其他金属氧化物微细粉粒的聚酰胺酰亚胺“屏蔽”涂层,表面是改性的聚酰胺酰亚胺漆涂层。
中间涂层约为总厚度的40%。
欧洲Herberts公司研制的双涂层漆包线,其底涂层为聚酯亚胺,表层为含有如氧化铬等氧化物的聚酰胺酰亚胺涂层,表层厚度为总厚度的60%以上。
漆包线简介演示
漆包线的特点和优势
特点 良好的绝缘性能,能有效防止电流泄漏和短路。
优异的耐热性,能在高温环境下保持稳定的电气性能。
漆包线的特点和优势
• 漆包线表面光滑,减小了线间的摩擦和磨损。
漆包线的特点和优势
01
优势
02
03
04
提高电气设备的安全性和可靠 性。
延长电气设备的使用寿命。
适用于各种恶劣环境和特殊场 合。
06
总结与展望
对漆包线的总结概括
电性能优异
漆包线作为电线电缆的一种,具有优异的电性能,传输效率高, 电阻率低,能够满足各种电气设备的需求。
耐候性强
漆包线经过特殊处理后,具有良好的耐候性,能在恶劣环境下保持 稳定的电气性能。
应用领域广泛
漆包线被广泛应用于电机、电器、电子、通讯等领域,是现代电气 设备不可或缺的一部分。
化时间。
冷却处理:固化完成后,进行 冷却处理,使漆包线恢复至常 温,避免过热导致漆层性能下 降。
通过以上生产工艺的严格控制 ,可生产出高质量、高性能的 漆包线,满足各种电子设备、 电器产品的需求。
03
漆包线类型与规格
漆包线的主要类型
01
02
03
04
缩醛漆包线
具有良好的机械强度和耐刮性 ,主要用于一般电机和电器。
漆包线行业发展趋势与前景展望
环保趋势
随着全球环保意识的提高,未来 漆包线行业将更加注重环保性能 ,推广低污染、低能耗的生产技
术和产品。
技术创新
为了满足市场需求,漆包线企业 需要不断进行技术创新,提升产 品性能,开发适用于新兴领域的
高附加值产品。
国际化拓展
加强与国际同行的合作与交流, 拓展海外市场,提高我国漆包线
漆包线类别参数图表
聚酯 漆包线 聚酯 漆包线 聚酯 漆包线 聚酯 漆包线
QZL-1 QZL-2 QZS-1 QZS-2 QZB QZLB
聚酯漆包 圆铝线 彩色聚酯 漆包圆铜线 聚酯漆包 扁铜线 聚酯漆包 扁铝线 聚酯亚胺 漆包圆铜线 聚酯亚胺 漆包扁铜线 聚酰胺 酰亚胺 漆包圆铜线 聚酰胺 酰亚胺 漆包扁铜线
聚酯亚胺 QZY-1 漆包线 QZY-2 聚酯亚胺 漆包线 聚酰胺 酰亚胺 漆包线 聚酰胺 酰亚胺 漆包线 QZYB
适用中小电机的绕组,干式 变压器和电器仪表的线圈 适用中小电机的绕组,干式 变压器和电器仪表的线圈 适用中小电机的绕组,干式 变压器和电器仪表的线圈 适用中小电机的绕组,干式 变压器和电器仪表的线圈 高温电机和致冷装置中电机 的绕组,干式变压器和电器 仪表的线圈 高温电机和致冷装置中电机 的绕组,干式变压器和电器 仪表的线圈 高温重负荷电机、牵引电机 、致冷设备电机的绕组,干 式变压器和电气仪表的线圈 以及密封式电机电器绕组 高温重负荷电机、牵引电机 、致冷设备电机的绕组,干 式变压器和电气仪表的线圈 以及密封式电机电器绕组 耐高温电机、干式变压器、 密封式继电器及电子元件
聚酰亚胺 漆包线 特种 漆包线 特种 漆包线 特种 漆包线 特种 漆包线 特种 漆包线
QYB
聚酰亚胺 漆包扁铜线 自粘直焊 漆包圆铜线 环氧自粘性 漆包圆铜线 缩醛自粘性 漆包圆铜线 聚酯自粘性 漆包圆铜线 无磁性 聚氨脂 漆包圆铜线
C (220℃)
a边 0.8~5.6 b边 2.0~18.0 0.1~0.44 0.1~0.51 0.1~1.0 0.1~1.0 0.02~0.2
Q QQ-1 QQ-2 QQL-1 QQL-2
B
QQS-1 彩色缩醛漆包 QQS-2 圆铜线 QQB 缩醛漆包 扁铜线 缩醛漆包 扁铝线 聚氨酯漆包 圆铜线 彩色聚氨酯 漆包圆铜线 环氧漆包 圆铜线 聚酯漆包 圆铜线
漆包线-用途分类与特性-基础知识
高强度、耐高温、良好的绝缘性
详细描述
电机用漆包线主要用于制造电动机的绕组,要求具有高强度、耐高温和良好的绝缘性能。这种漆包线通常采用耐 高温的绝缘材料制成,能够在高温环境下保持稳定的电气性能和机械性能。
变压器用漆包线
总结词
高导电率、耐高温、良好的绝缘性
详细描述
变压器用漆包线主要用于制造变压器的绕组,要求具有高导电率、耐高温和良好的绝缘性能。这种漆 包线通常采用高导电率的材料制成,能够在高温和高压环境下保持稳定的电气性能。
具有较好的耐腐蚀性能,适用于 海洋、化工等腐蚀性环境。
低电阻漆包线
电阻低、导电性能好,适用于高 频传输和低能耗设备。
新材料与新工艺的应用
新材料
采用高分子材料替代传统漆包线涂层,提高耐热性和 绝缘性能。
新工艺
采用先进的涂覆工艺和精密控制技术,提高漆包线的 表面质量和稳定性。
环保与可持续发展
环保漆包线
酸洗
用酸液去除铜线表面的氧 化物,增强铜线与涂层的 结合力。
涂漆工艺
选择合适的涂层材料
涂层方式
根据用途选择具有绝缘、耐磨、耐温 等特性的涂层材料。
采用浸涂、淋涂或喷涂等方式将涂层 均匀涂覆在铜线表面。
涂层配制
按照涂层材料的要求,将各组分按比 例混合均匀,确保涂层质量。
烘烤与固化
烘烤
将涂覆好的铜线放入烘箱中,在一定 温度下烘烤,使涂层逐渐熔融并流平。
用途
漆包线主要用于电机、电器、仪 表等设备的线圈绕组,具有优良 的绝缘性能和耐热性能。
02
漆包线的特性
电性能
绝缘性
漆包线具有优良的绝缘性能,能够保 证电线在正常工作电压下不发生漏电 、击穿等现象。
铜 铝 漆包线产品简介
产品简介:漆包绕组线是指内由无氧铜杆或电工铝杆经拉拔、挤压而成导体,外由绝缘漆多次涂制而成漆膜绝缘的绕组线。
产品用途:主要用于电力变压器(油浸式、干式变压器)、牵引变压器、电机(发电机、电动机)、各种电器的绕组。
产品分类:按导体金属材料分为:铜、铝按导体形状分为:圆、扁生产范围圆线:直径:Φ2.00mm--Φ6.00mm扁线:导体厚度尺寸a:0.40mm--5.60mm导体宽度尺寸b:2.00mm--16.00mm推荐导体的宽厚比 1--20(方形线也可生产)材料:导体电阻率:软铜线20℃时不大于0.017241Ω•mm²/m。
软铝线20℃时不大于0.028000Ω•mm²/m。
铜线规定非比例延伸强度Rp0.2:软态小于100 N/ mm2,半硬态100-300 N/ mm2,半硬铜Rp0.2偏差可控制在+0-20 N/ mm²。
绝缘温度等级:120、130、155、180、200、220级根据不同的电气绝缘要求,可选用的漆膜厚度:圆线:根据国家标准分为1级漆膜、2级漆膜或3级漆膜扁线:薄漆膜0.08mm--0.11mm,厚漆膜0.12mm--0.16mm,如果外涂自粘层,自粘层厚度一般为0.03-0.05mm,总的漆膜厚度偏差范围可控制在±0.015mm范围内,极端可控制在±0.010mm范围内。
如果客户需要特殊的漆膜厚度,可根据客户要求生产。
产品种类及性能可根据客户的需要可在上述导线外涂不同热级的自粘漆层!根据客户的特殊使用要求,我们也可以定制!如:热冲能承受300度,5小时,2a弯曲的漆包绕组线;耐电晕漆包绕组线。
铅是带蓝色的银白色重金属,熔点为327.502℃,沸点为1740℃,相对密度为11.3437,莫氏硬度为1.5,质柔软,抗张强度小,延性弱,展性强。
第六周期Ⅳ族元素,符号Pb。
早在公元前3000年左右就被人类发现,人们用木炭还原方铅矿PbS 炼出铅,其英文名称沿袭古英文字lead.元素符号Pb来自罗马人对铅的称呼。
漆包线
3、聚酯亚胺漆包线:EIW,或称QZY,20世纪70年代后广泛使用。耐热冲性好,耐软化击穿温度高,机械强度优良,耐溶剂及耐冷冻剂性能均较好。弱点是在封闭条件下易水解。广泛应用于耐热要求高的电机、电器、仪表、电动工具和电力干式变压器等绕组。
4、聚酰胺酰亚胺漆包线:AIW,或称QXY,20世纪60年代中期由美国阿莫考公司首推的一种耐热性能极好的漆包线,且具有耐寒、耐辐射、耐软化击穿性、机械强度高、耐化学性能和电器性能及耐冷冻剂性能优异,弱点是做单涂层时,漆膜附着性
1.3绝缘材料:
油性类漆:Y(省略)
聚酯类漆:Z
改性聚酯类漆:Z(G)
缩醛类漆:Q
聚氨酯类漆:A 聚酰胺漆:X Nhomakorabea 聚酰亚胺漆:Y
环氧漆:H
聚酯亚胺漆:ZY
聚酰胺酰亚胺:XY
1.4导体的特性:扁线:B ;圆线:Y(省略) ; 空心线:K
漆包线的采购说明 (2007/09/10 15:43)标签: 知识堂
按绝缘厚度分:圆线:薄漆膜-1厚漆膜-2加厚漆膜-3 (用IEC表示则相反)或Grade 1,Grade 2, Grade 3.
扁线:普通漆膜-1加厚漆膜-2
五、.型号,代号,及产品表示方法
1.符号,代号
1.1系列代号:漆包绕组成:Q ;纸包绕组线:Z
1.2导体材料:铜导体:T(省略), 铝导体:L
1、机械性能:良好的韧性和附着性,较好机械轻度和表面光滑度。
2、热性能:耐热冲击和软化击穿
3、化学性能:主要要求耐冷冻剂、耐潮。
4、电气性能:击穿电压要求不小于5000V.
综上:可以考虑200级自润滑加厚漆膜聚酯亚胺/聚酰胺酰亚胺漆包圆铜线。
漆包线应知应会内容提要
漆包线应知应会内容漆包线命名:漆膜厚度+漆膜种类+耐热热级+颜色①漆膜厚度-0、1、2、3、4(数字越大,表示漆膜越小)②漆膜种类-聚氨酯(UEW)、聚酯(PEW)、聚酯亚胺(QZY、EIW、SEIW)自粘线(RS-EV、RS-SEIV)③耐热热级-130℃(B级)155℃(F级)180℃(H级)200℃(H+级)④颜色-N(本色)R(红色)G(绿色)B(蓝色)漆包线性能:①结构尺寸:导体尺寸、导体不圆度、绝缘厚度、外径尺寸、自粘层厚度②③④⑤涂漆道数漆液粘度炉温分布和行线速度,,决定漆膜厚度的工艺参数是涂漆道数和漆液粘度,决定漆膜固定程度的工艺参数是炉温分布和行线速度,合格的工艺参数才能保证成膜后的漆膜无溶剂残留.漆包线工艺的最佳环境温度是30℃左右,影响产品的五大因素是: 人,机,料,法,环漆包线车间操作部位空气流速一般小于1M / S,烘焙炉炉口为防止炉口冒烟现象,一般保持负压状态去离子水的要求:水的含氮量需小于5mg/l,电导率小于100μΩ/cm,对漆料的要求为”高含低粘”含指的是漆料的固体含量,,固含越高,表示成膜物质多,”粘”是指漆液粘度,粘度越大,漆液的流动性越差,固含一般不会变化,粘度随着温度的升高而降低7S指的是:清洁,清扫,整顿,整理,素养,安全,节约漆包线应知应会内容之操作篇包漆机组成部分一般分为放线\退火\涂漆和烘焙,润滑,收线,控制电柜六个部分、盐水针孔分为常态5M针孔(浸入水中的有效长度为5M)1M拉伸3%针孔和客户协议下的其它针孔试验。
14、生产时,应每隔3小时抄写一次《工艺记录》,其主要工艺参数有:退火温度、进口温度、出口温度、给气温度、触媒电热温度、触媒警示温度、给气排废风机转速、定速轮速度15收线盘上车前确认是否表面脏、毛刺、变形等不良情况,上车时一定要贴上小标签16生产时必须确认光铜丝报警器处于断停状态。
17生产中每天必须拧开漆箱过滤阀门,放出里面杂质,清洗漆箱后也必须放出过虑阀门残液18酒精灯碰头后必须用1500CC砂纸打磨表面的氧化物,0.070以下禁止碰头19附带生产时应该在该条的收线处的排线杆和放线处的放线架贴上附带标识牌20盐水针孔试验液:0.2%浓度的食盐水+3%的酚酞酒精指示剂,试验时,溶液接正极,试样接负极,施加12V的直流电压,确认试样通电后,检查加压1MIN时试样上所产生的针孔数21换盘将标有工号、规格、条数的小工号纸贴在空线盘上,筒底粘贴双面胶必须与上下线盘端面平行,换盘时垂直填放隔胶纸盖住双面胶。
各种漆包线种类性能介绍
一.漆包线种类:绝缘漆类别种类:H 180CH180CH200CB130CF155C 可直接焊锡之EIW漆包线焊锡温度450C。
高温直焊性UEW漆包线焊锡温度380C。
绝缘漆类别种类:B 130CF155CF155CH200CC220C特性可直焊,耐磨性佳,可挠性佳。
柔软性佳,耐磨及耐药品性佳,电气性能优。
耐磨性佳,可挠性佳,耐冷媒R-12,耐高温,耐软化,耐磨性佳,耐冷媒,HFC-134A。
耐高温,耐磨性特佳,耐化学药品,耐热稳定性佳,耐冷媒R-12,HFC-134A二.漆包线特性检验:1.针孔:以一定长度试验材料之目视不能辨别之漆膜小孔。
2.可挠性(曲伸性):绕卷或伸长时,以漆膜是否龟裂或是否产生针孔。
3.密着性:急速拉伸时,漆膜有无龟裂。
4.耐磨(损)性:以磨耗试验机磨耗漆膜时,以磨至见到导体之次数或磨耗破坏值。
5.绝缘破坏电压:将两股漆包线绞合成一条,加电压于其导体间,以漆膜之破坏电压。
6.耐老化性:于规定条件下加热时,以漆膜是否产生针孔或绝缘破坏电压值表示之。
7.耐软化性:将交叉之漆包线于规定条件下加热,通电后,以有无短路或发生短路之温度值。
或绞合两股漆包线于规定条件下加热,视漆膜是否异常。
8.耐热冲击性:伸长或卷绕时,于规定条件下加热,视漆膜是否龟裂。
9.耐溶剂性或耐药品性:浸于溶剂或药品时,将漆膜之状态以指甲法或铅笔法表示。
10.耐油性:依规定条件下浸于绝缘油,将漆膜之状态以指甲或铅笔法表示之。
11.直焊性:依规定条件温度、焊锡,视焊锡是否均匀附着。
12.导体电阻:以导体电阻试验仪器测定,再换成20C时之数值表示之。
三.漆包线制造工艺流程:1.伸线工艺流程(表一)。
2.漆包线工艺流程(表二)。
3.漆包线成品入库检查流程(表三)。
酚酞盐水试验。
漆包线命名规则
漆包线命名规则
嘿,朋友们!今天咱们来聊聊漆包线的命名规则,这可真是个有意思的事儿啊!
比如说,有一款漆包线叫做 QZ-2/130,这里面的“QZ”可不是随便来的哦!它就代表着聚酯漆包线呢!就好像每个人都有自己独特的名字一样,漆包线也有它专属的标识。
再看看后面的“2”,这可有着重要意义呀,它表示漆膜的厚度等级呢!可以想象成衣服的薄厚,不同的厚度能适应不同的环境和需求呀!还有那个“130”,哎呀呀,这就是耐热等级啦!就像人能承受的温度极限一样,漆包线也有它能承受的热度范围哟!
那为什么要有这么复杂的命名规则呢?这就好比我们在学校里有学号,在社会上有身份证号一样,是为了方便识别和区分呀!这样我们就能准确地知道每一种漆包线的特点和用途。
你想想看,如果没有这些明确的命名规则,那不是乱套了吗?就好像一群人没有名字,我们怎么去找到特定的那个人呢?所以这漆包线的命名规则可太重要啦!
还有哦,不同的漆包线命名还能反映出它的性能呢!比如有些是高强度的,有些是耐高温的。
这多像不同的人有着不同的特长和能力呀!我们在选择漆包线的时候,就可以根据这些命名来找到最适合我们需求的那一款。
总之,漆包线的命名规则可不是随便定的,它里面蕴含着好多知识和智慧呢!我们可不能小瞧它呀!。
漆包线分类
小常识:漆包线规格标明的直径指的是裸铜线的直径,我们用卡尺测出的漆包线直径是外径(包括了漆皮厚度)。
1.聚酯亚胺/聚酰胺酰亚胺复合层漆包线(125元)系目前在国内外使用较为广泛的耐热漆包线,其热级为200,该产品耐热性高,还具有耐冷冻剂,耐严寒,耐辐射等特性,机械强度高,电气性能稳定,耐化学性能和耐冷冻剂性能好,超负荷能力强。
广泛应用于冰箱压缩机,空调压缩机,电动工具,防爆电动机及高温,高寒,耐辐射,超负荷等条件下使用的电机,电器。
名称:QZYXY-200高温漆包线耐温等级:200级耐压:1000V以上颜色:本色包装:线轴卷绕包装计价单位:1KG现货规格:2.聚酯漆包线(108元):热级为130,该产品机械强度高,并具有良好的弹性,耐刮,附着性,电气性能和耐溶剂性能。
广泛应用在各种电机,电器,仪表,电讯器材及家电产品。
名称:QZ-2/130 聚酯漆包圆铜线耐温等级:130级耐压:1000V以上颜色:本色规格:0.10-2.50mm计价单位:1 公斤现货规格:QZ-2里面的Q是系列代号,漆的第一个拼音字母。
Z是聚酯漆,酯的第一个拼音字母。
-1代表薄漆膜,-2代表厚漆膜,-3代表加厚漆膜。
3.聚氨酯漆包线(125元):最大特点是具有直焊性,耐高频性能性好,易着色,耐潮性能好,广泛应于电子家电和精密仪器,电讯,仪表上。
名称:QA-1/155直焊型漆包铜圆线耐温等级:155级耐压:500V 颜色:红色、本色包装:线轴卷线包装计价单位:1 公斤现货规格:产品特性:聚氨酯漆包线有一个其他型号的漆包线无法比拟的优越性,就是在360 ℃~400 ℃具有良好的直焊性。
懂行的朋友都知道,由于油漆绝缘,漆包线在焊锡的时候需要刮去焊锡部位的油漆,才能保证其的导电性,这个刮漆过程,既增加了成本也增加了时间,而且遇到微细漆包线,一碰就断,刮漆是个技术活了,因此在这个基础上,直焊性漆包线便应运而生。
所谓直焊性,就是漆包线在焊锡的时候是不需要刮漆直接焊接的一种性能。
漆包线耐热等级及耐热寿命
漆包线耐热等级及耐热寿命
一、漆包线耐热等级
耐热等级Y A E B F H C
最高允许工作温度90℃105℃120℃130℃155℃180℃
﹥
180℃
二、不同型号漆包线的热寿命图
三、漆包线使用一般注意事项:
1、使用前确认项目
漆包线在上机绕线使用之前,应注意检查漆包线的型号、规格是否符合要求,以免造成异常现象发生。
2、搬运过程注意项目
由于漆包线的皮膜很薄,非常容易受到尖锐物体的损伤,因此搬运的过程中要小心防止碰撞造成漆包线受损。
3、储存
首先要维护漆包线外包装的完整性,防止因包装破损而使漆包线受到污染;通常漆包线的储存应远离灰尘、金属碎屑、潮湿和阳光照射。
4、绕线过程注意事项
(1)绕线过程擦伤由于漆包线的表面是一层绝缘皮膜,容易受到金属物体边角的刮伤,因此在绕线过程中一定要注意机械设备与漆包线接触的部位,并尽量减少施加在漆包线上的外力;避免漆膜受到损伤。
(2)绕线张力在绕线过程中,施加在漆包线上的张力尽可能的要小,以尽可能地减少漆包线性能的变化。
5、漆膜的去除
(1)燃烧法:如酒精灯燃烧法。
(2)机械剥离法:如专用的漆皮剥离器。
(3)化学试剂处理法:如脱漆剂。
漆包线的等级及分类
漆包线的等级及分类
1. 嘿,你知道漆包线其实是有不同等级的吗?就好比学生有成绩好坏之分一样!比如我们常见的电动机里用的漆包线,那可是有讲究的呀!普通等级的可能就满足一般运转,可要是高级点的,那性能可就大不一样啦!能让电动机更高效稳定地工作呢!
2. 哇哦,漆包线的分类也超有趣的呀!就像水果有不同种类一样。
有一种叫聚酯漆包线的,它就像苹果,普普通通但很实用;还有一种聚酰亚胺漆包线,那简直就是榴莲呀,特别却不可或缺!比如在一些高温环境下,它的表现那叫一个棒!
3. 漆包线的等级啊,可不能小瞧!你想想看,要是等级差的用在重要地方,那不就像让小孩去干大人的重活一样,能行么?就像那种劣质的漆包线,用着用着可能就出问题啦,多让人头疼!
4. 嘿呀,漆包线的分类可复杂啦,但也很好理解呀!好比不同性格的人。
圆线漆包线就像是性格随和的人,到处都能用;扁线漆包线呢,就像是有特殊才能的人,在特定场合才能大展身手呢!
5. 你说漆包线的等级重要不?当然重要啦,这就跟你买手机选配置一样!高等级的漆包线给设备带来的提升那可不是一点点。
比如在一些精密仪器里,就得用高品质的漆包线呀,不然怎么保证精度呢?
6. 哇,漆包线的分类真的是各有千秋呀!像自粘性漆包线,那就是个小机灵鬼,自己就能粘住,多方便呀!不同的分类适应不同的需求,就像不同的工
具解决不同的问题一样。
所以呀,选对漆包线的等级和分类真的超级重要!我的观点就是,一定要根据实际需要,好好挑选适合的漆包线,不然可就麻烦咯!。
各种漆包线种类性能介绍
一.漆包线种类:绝缘漆类别种类:种聚酯亚胺类漆包线聚酯亚胺聚酯亚胺被聚胺基甲聚胺基甲覆漆包线酸乙酯酸酯聚亚胺醯胺(直焊性)漆包线漆包线漆包线代EIW号耐H热180 C等涂料为说Polyester-imide 明树酯作成,具有高热安定性。
耐热冲击性良好,耐化学药品特性佳,耐冷煤性R-12 及HFC-134A。
EIW+AIWEIW-D(EIAIW)H H180 C200C可直接焊锡之 EIW于 EIW漆包漆包线焊线外层被锡温度AIW涂料。
450 C 。
可直焊耐热性稳定,(不必脱耐磨及化学漆)耐化药品,耐冷媒学药品性R-12 , R-22佳,耐磨及性佳。
HFC-134A 。
UEW UEW-FB F130 C155 C以高温直焊Polyurethane性UEW树脂为主之漆包线焊油脂性绝缘锡温度漆包线。
380 C 。
可直焊,可直焊及加耐湿性及工性良好,耐高温老电气性能化性佳,佳,可自由可自由配配色。
合。
绝缘漆类别种类:聚胺基甲聚酯瓷被聚胺瓷被覆种聚酯瓷酸酯被覆覆聚亚胺醯胺聚亚胺醯胺类漆包线尼龙尼龙漆包漆包线漆包线漆包线线代UEW-NY PEW 号耐B F热130C155 C 等UEW漆包涂料为说线外层被Polyester 明覆尼龙涂树料。
脂。
PEW-NY PEW+AIW AIW( P.AIW)F H C155 C200 C220 C于PEW 漆包于PEW漆以线外层被覆包线外层Polyamide-imideAIW涂料之被覆尼龙树脂为主要涂双被覆漆包涂料。
料。
线。
柔 软性耐 磨 性 耐高温,耐磨性佳,耐磨 佳 ,耐高温,耐软化,特佳,耐化学药 特 可直焊,可 挠 及耐药品性品,耐热稳定性 性耐磨性佳,耐磨性佳,性 佳 ,佳 ,耐冷媒, 佳,耐冷媒可挠性佳。
耐 冷电气性能媒 R-12 ,HFC-134A优 。
R-12 ,HFC-134A 。
二. 漆包线特性检验:1.针孔:以一定长度试验材料之目视不能辨别之漆膜小孔。
电机常用的漆包线的种类与使用范围汇总
电机常用的漆包线的种类与使用范围汇总聚酯亚酸/聚酰胺复合漆包圆铜线一、型号:Q(ZY/X)-1/180 Q(ZY/X)-2/180二、耐温等级:H级(温度指数180)三、生产规格:Φ0.20-Φ1.50mm四、产品执行标准:GB 6109.10 IEC 317-22(1990)五、主要性能:产品具有较高的热冲击性及较小的表面摩擦系数。
六、用途:适用于在高温下长期工作的电机,仪表通信设备的线圈绕组,特别适用于高速绕制的场合使用。
聚酰亚胺漆包圆铜线一、型号:QY-1 QY-2二、耐温等级:C级(温度指数220)三、生产规格:Φ0.06-Φ2.50mm四、产品执行标准:GB 6109.6 IEC 317-7(1990)五、主要性能:产品具有较高的耐热性能,机械性能,耐溶剂性能,比聚酯聚酯亚胺高一系列。
六、用途:适用于在高温下长期工作的电机,仪表通信设备的线圈绕组。
聚酯漆包圆铜线一、型号:QZ-1/130 QZ-2/130二、耐温等级:B级(温度指数130)三、生产规格:Φ0.06-Φ2.50mm四、产品执行标准:GB6109.7 IEC 317-3五、主要性能:本产品具有优良的机械性能和电器性能、热冲击性能和耐溶剂性能。
六、用途:适用于电机电器,仪表及电信设备的线圈绕组。
聚酰亚胺漆包圆铜线一、型号:QZY-1/180 QZY-2/180二、耐温等级:H级(温度指数180)三、生产规格:Φ0.06-Φ2.50mm四、产品执行标准:GB 6109.5-88 IEC 317-8(1990)五、主要性能:产品具有优越的耐热性能,机械性能和耐溶剂性能。
六、用途:适用于在高温下长期工作的电机、仪表,通信设备的线圈绕组。
聚氨酯漆包圆铜线一、型号:QA-1/130/150(UEW)二、耐温等级:B级(温度指数130/150)三、生产规格:Φ0.018-Φ1.50mm四、产品执行标准:GB 6109.4 IEC 317-4(1970)五、主要性能:产品具有特好直焊性能,耐高频性能、在高频条件下,介质损耗小,产品可染成多种颜色以供特殊需要。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
漆包线的命名、耐热等级、性能及用途基本认识
一、漆包线的概念
漆包线是在导体的表面涂一种或几种绝缘涂料,经烘焙、冷却后形成一种带绝缘层的电线。
漆包线是电磁线(绕组线)的一个品种,电磁线是用于电磁感应的电线。
在物理学中指出,在通电导体的周围会产生磁场,运动导体在磁场中切割磁力线会产生电流,这就是电磁感应现象。
因此漆包线的最终目的是实现电能、磁能和动能三者之间的相互转化(如下图所示)。
○1机械能→磁场能→电能
○2电能→磁场能→电能
○3电能→磁场能→机械能
○4电能→磁场能
二、漆包线的命名
漆包线的命名由以下部分组成
○1漆包线代号:Wire----W Qi BaoXian----Q
○2漆膜品种:缩醛:PVF (Polyvinyl Formal)对应的漆包线名称:PVF
聚脂:PE (Polyester) PEW
聚氨脂:PU (Polyurethane) UEW
聚脂亚胺:PEI (Polyester-imide) EIW
聚酰胺酰亚胺: PAI (Polyamide-imide) AIW
○3耐热等级:标上热级代号如”F-155º”
○4漆膜厚度:“0”特厚,“1”厚漆膜,“2”薄漆膜,“3”薄漆膜
○5颜色:红色“R”,绿色“G”蓝色“B”自然色“N”
例如:2UEWF 0.45(R)表示直径0.45mm薄漆膜155级红色聚胺酯漆包线
0DFWF 0.85表示直径为0.85mm厚漆膜200级耐冷媒漆包线。
三、漆包线的耐热等级
漆包线耐热等级为漆包线能长时间(20000h以上)正常工作的环境温度,目前漆包线热级区分如
四、漆包线的性能及用途
漆包线广泛用于工业生产、家用电器等行业中,各种漆包线的主要性能及用途如下:。
