隧道二衬背后回填注浆技术交底书
二衬背后注浆安全技术交底模板
一、交底目的为确保二衬背后注浆施工过程中的安全，预防事故发生，提高施工人员的安全意识，特进行安全技术交底。
二、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工时间：____________________三、施工内容1. 施工内容：二衬背后注浆2. 施工方法：钻孔注浆、管道注浆、泵送注浆等四、安全注意事项1. 人员安全：（1）进入施工现场的人员必须按要求正确佩戴安全帽、防护眼镜、防尘口罩、防护手套等劳动保护用品。
（2）高空作业人员必须佩戴安全带，并做好安全防护措施。
（3）酒后、疲劳、身体不适者严禁上岗作业。
2. 施工现场安全：（1）施工现场应有充足的照明，夜间施工应配备足够的照明设备。
（2）临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。
（3）施工现场应设置警示标志，提醒人员注意安全。
（4）施工场地应有防滑措施，防止人员滑倒。
3. 施工设备安全：（1）所有施工设备必须经过检验合格后方可使用。
（2）设备操作人员必须经过专业培训，熟练掌握设备操作技能。
（3）设备运行过程中，应密切关注设备运行状态，发现异常情况立即停机检查。
4. 施工材料安全：（1）注浆材料应选用符合国家标准的产品，严禁使用过期、变质、不合格的材料。
（2）注浆材料储存、运输、使用过程中，应防止污染环境。
5. 施工操作安全：（1）钻孔注浆时，应严格按照钻孔深度、角度、孔径等要求进行施工。
（2）管道注浆时，应确保管道连接牢固，防止泄漏。
（3）泵送注浆时，应密切关注泵送压力，防止压力过高造成事故。
（4）注浆过程中，应防止浆液溅入眼睛或口中，一旦发生，应立即用清水冲洗。
五、应急措施1. 人员受伤：立即拨打急救电话，对受伤人员进行现场急救，并送往医院治疗。
2. 设备故障：立即停机检查，排除故障，确保设备正常运行。
二衬注浆安全技术交底模板
一、交底目的为确保二衬注浆施工过程中的安全，预防事故发生，现将二衬注浆安全技术交底如下：二、适用范围本交底适用于本工程二衬注浆施工全过程，包括钻孔、注浆、封堵等工序。
三、交底内容1. 施工人员必须按照国家相关法律法规和本工程安全技术交底要求进行施工，严格遵守操作规程。
2. 进入施工现场的人员必须正确佩戴安全帽、防尘口罩、防护眼镜、耳塞等劳动保护用品。
3. 施工现场应设置安全警示标志，并配备消防器材、急救箱等安全设施。
4. 临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。
电线电缆有破皮等缺陷必须进行包扎处理。
拆接线路（用电器）必须由专职电工操作，严禁非操作人员操作。
5. 施工场地应有充足的照明，夜间施工应使用安全电压照明。
6. 同步作业、交叉作业应提前互相联系协调，作业中经常性保持沟通，必要时一方应停止作业。
7. 经常性检查施工中所有设备，保持设备的完好和安全。
8. 高压水管管路/接头等要保持完好，防止滑脱或破裂伤人。
9. 注浆后先卸压才能拆卸管路/接头，严禁在注浆过程中或没有卸压的情况下进行拆卸管路/接头等作业。
拆卸时注意防止浆液溅入眼睛或口中，一旦溅入，应立即用清水冲洗。
10. 倒水泥的作业人员要佩戴防尘口罩和浸塑手套。
11. 施工现场有积水和淤泥等，作业时注意防滑跌。
12. 做好现场的文明施工，物品摆放应整齐有序。
泥浆、污水等必须按施工技术交底处理，严禁随意排放污染环境。
13. 现场施工人员应做好自防、互防、联防，避免安全事故发生。
四、交底人及接受人1. 交底人：（姓名）2. 接受人：全体施工人员3. 日期：（年月日）五、注意事项1. 施工过程中，如发现安全隐患，应立即停止作业，并向上级领导报告。
2. 施工人员应严格按照安全技术交底要求进行施工，确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。
4. 施工单位应加强对施工现场的安全管理，确保施工安全。
隧道二衬充填注浆施工技术交底

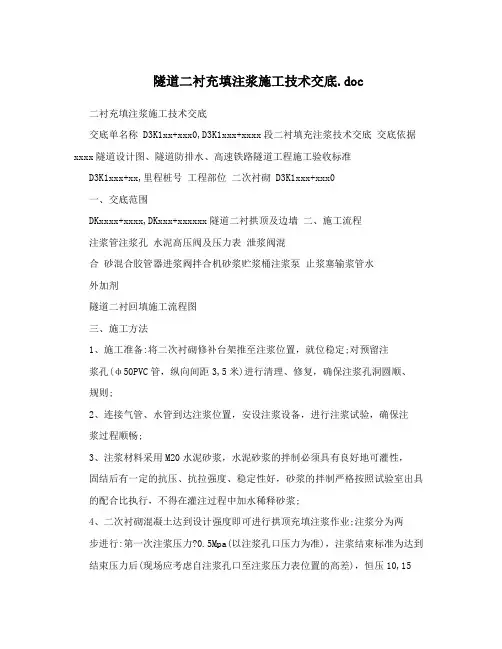

隧道二衬充填注浆施工技术交底.doc 二衬充填注浆施工技术交底交底单名称 D3K1xx+xxx0,D3K1xxx+xxxx段二衬填充注浆技术交底交底依据xxxx隧道设计图、隧道防排水、高速铁路隧道工程施工验收标准D3K1xxx+xx,里程桩号工程部位二次衬砌 D3K1xxx+xxx0一、交底范围DKxxxx+xxxx,DKxxx+xxxxxx隧道二衬拱顶及边墙二、施工流程注浆管注浆孔水泥高压阀及压力表泄浆阀混合砂混合胶管器进浆阀拌合机砂浆贮浆桶注浆泵止浆塞输浆管水外加剂隧道二衬回填施工流程图三、施工方法1、施工准备:将二次衬砌修补台架推至注浆位置，就位稳定;对预留注浆孔(ф50PVC管，纵向间距3,5米)进行清理、修复，确保注浆孔洞圆顺、规则;2、连接气管、水管到达注浆位置，安设注浆设备，进行注浆试验，确保注浆过程顺畅;3、注浆材料采用M20水泥砂浆，水泥砂浆的拌制必须具有良好地可灌性，固结后有一定的抗压、抗拉强度、稳定性好，砂浆的拌制严格按照试验室出具的配合比执行，不得在灌注过程中加水稀释砂浆;4、二次衬砌混凝土达到设计强度即可进行拱顶充填注浆作业;注浆分为两步进行:第一次注浆压力?0.5Mpa(以注浆孔口压力为准)，注浆结束标准为达到结束压力后(现场应考虑自注浆孔口至注浆压力表位置的高差)，恒压10,15分钟，以不进浆为结束;第一次注浆结束5小时后，现场负责人进行注浆饱满度检查，如发现浆液不饱满，即进行第二次注浆，直至孔口饱满为止;第二次重复注浆压力为0.3,0.4Mpa;5、当达到规定压力而砂浆压不进时，即认为该孔已经灌满;隧洞顶部倒孔灌浆结束后，先关闭孔口闸阀后再停机，孔内无反浆即可拆除孔口闸阀，灌浆结束后，排除孔内积水污物后封孔并抹平，将注浆孔封填密实;6、每次注浆结束后，必须及时采用高压水冲洗注浆管，确保下次注浆顺畅。
四、压浆效果检查分析法:分析注浆记录，查看每个孔注浆压力，注浆量是否达到设计要求;注浆过程中漏浆、跑浆是否严重，以浆液注入量估算浆液扩散范围，分析是否与设计相符。
二衬注浆施工技术交底-隧道地铁
1、 严格按照本次技术交底进行施工，禁止随意更改；如有需要必须在项目部技术主管及现场副经理现场确认同意后，技术员重新下发技术交底后方可进行施工；对此技术交底有疑虑处，及时通知现场技术员及技术主管；若因你队随意对设计情况进行更改及未及时反馈问题至技术人员所造成的损失，将由你队自行承担。
10、停用的设备必须拉闸断电，锁好开关箱。负载线、保护零线和开关箱发现问题应及时报告解决。搬迁或移动的用电设备，必须由专业电工切断电源并作妥善处理。
11、空线的接头、相序排列、档距、线间距离及横担的垂直距离和横担的选择及规格，严格执行规范规定。
12、动力配电箱与照明配电箱宜设置，如合置在同一配电箱内，动力和照明线路应分路设置。
3、车辆经过施工地段时，必须限速行使，车速不得大于5km/h。道路狭窄处注浆人员应停止作业，车辆通行后方可施工。
4、每循环施工结束后必须将场地收整干净，做到场地整洁。
5、施工用具堆放整齐，严禁将杂物堆放在正洞内影响出碴进料。
6、注意环保，严禁随意丢弃生活及生产垃圾，施工后留下的施工垃圾集中堆放、集中处理。
3-4）、注浆压力选择：初压0.5～0.10MPa、终压0.15MPa，注浆时将注浆芯管与拱顶管口连接。注浆管端头设置防堵设施，注浆结束后应将灌浆管孔封堵密实。
3-5）、注浆前应先对管孔进行清理。注浆时如出现压力迅速上升而浆液却不易注入或注入量很小的情况，应加大水灰比、降低浆液浓度，同时检查注浆管有无堵塞，并加以疏通。相反当发现注浆压力较低或压力上升缓慢而浆液注量却特别大时，应停止注浆，检查是否有漏浆或串浆的现象并及时加以堵塞，同时宜采用减少水灰比或在水泥浆中掺入适量（5%～10%）的水玻璃或采用双液注浆以缩短凝结时间；当压注水玻璃液后，压强明显上升，达到目标要求时，可停止压注水玻璃，仍用原水泥浆液，或用小泵量间歇式注浆。
隧道二次衬砌施工技术交底
二次衬砌施工技术交底隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。
仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。
混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。
一、仰拱、填充砼浇筑仰拱、填充的开挖每循环只能施工6米长，按隧道宽度的一半施工，仰拱标高严格按测量技术的交底进行，严禁欠挖，墙角纵向排水管以下的边墙混凝土与仰拱一次浇筑。
在仰拱混凝土达到初凝后，开始安装填充混凝土纵向及横向挡头模，施工填充混凝土（10片石混凝土），片石的抗压强度必须＞30Mpa，每循环填充混凝土纵向采取台阶进行衔接（除变形缝），填充混凝土表面必须与边墙检查井底面顺接，便于矮边墙的施工。
二、矮边墙砼浇筑墙角纵向排水管以上到电缆沟盖板底的混凝土在仰拱、填充施工完后，在混凝土达到初凝，才开始施工，矮边墙施工必须用小块钢模板进行施工。
三、隧道中心检查井中心检查井必须用加工的定型模板进行施工，必须按检查井的尺寸进行加工，在遇到有中心检查井的位置，检查井和仰拱、填充进行一次浇筑，但在填充范围内的检查井身混凝土必须用25号混凝土进行施工，同时施工检查井内的检查梯钢筋。
四、中心排水管及墙角排水管中心排水管及墙角排水管的位置必须按测量组的测量资料进行施工，要严格控制中心排水管的平面位置与行车道中心线的位置一致，边墙纵向排水管必须与线路平行布置，预留中心排水管的位置必须比设计宽20厘米以上；中心排水管及边墙纵向排水管的纵向坡度必须与线路坡度一致。
五、钢筋制作及安装二次衬砌钢筋根据设计尺寸在钢筋加工样台上成批加工制作，用汽车运输到施工现场绑扎安装成型。
仰拱的钢筋按隧道宽度的半幅进行加工，在隧道的中部进行搭接，搭接长度为25d；搭接必须是错开搭接，错开的距离不能小于50厘米，采取梅花形错开；每循环仰拱箍筋纵向必须预留，便于下道工序的主筋与上道主筋进行联接。
衬砌背后回填注浆交底
5、拱顶注浆材料应采用微膨胀性水泥砂浆。
四、预贴注浆管安装示意图
预贴注浆管安装示意图：见附图。
附图说明：
1、附图均为示意图，需要结合工点的实际情况，根据设计图、通用图等相关设计文件复核。
编制
复核
接收人
日期
技术交底书编号:工程第号
主送单位
里程及桩号交底内容隧道工程衬砌顶充填注浆技术交底参考图号
日期
编制
复核
接收人
日期
技术交底书编号:工程第号
主送单位
里程及桩号
交底内容
隧道工程衬砌拱顶充填注浆技术交底
参考图号
日期
五、材料技术要求
1、预埋注浆管采用PVC管，必须由相关部门检测合格后次啊能进场；
5，注浆压力达到0.2MPa或者排气孔出浆时可停止注浆。
七、质量保证措施
1、按照施工工艺施工，严格执行操作规程。
2、对于原材料进货，由试验部门进行进场前试验，不合格材料一律不得进场。
3、各工点结合现场实际情况和设计图纸等相关文件，制定质量保证体系，抓好每一环节、每一步骤的监控。
4、每次作业前做好人员、机具、物质、技术、试验、等准备工作。
三．衬砌拱顶预埋注浆管主要技术要求：
1、预贴注浆管宜采用Φ20mm～Φ30mm的PVC管，并应在管身布设梅花形溢浆孔。注浆管旁边应根据排气需求埋设排气孔，排气孔不布孔。
2、预注浆管埋设在防水板内侧，埋设PVC注浆花管时应小心施做，以免将衬砌背后的防水板捅破而影响衬砌的防水能力。
3、在防水板敷设完成后，采用胶粘于防水板内侧，结合施工缝布置，注浆管每模衬砌埋设一段。
高速公路隧道二衬施工技术交底
±5
尺量；每20m检查5点
3
箍筋间距(mm)
±20
尺量：每20m检查5处
4
绑扎搭接长度
受拉
I级钢
30d
尺量：每20m检查3个接头
Ⅱ级钢
35d
受压
I级钢
20d
Ⅱ级钢
25d
5
钢筋加工
钢筋长度(mm)
-10，+5
尺量：每20m检查2根
三、安全施工措施
1)施工作业人员必须进洞前要佩戴好安全防护用品。
16、拱部混凝土衬砌浇注时，应在拱顶预留注浆孔，注浆孔间距应不大于jm，且每模板台车范围内的预留孔应不少于4个。
17、拱顶注浆充填，宜在衬砌混凝土强度达到100%后进行，注入砂浆的强度等级应满足设计要求，注浆压力应控制在0.1MPa以内。
18、二衬混凝土实测项目
混凝土衬砌实测项目
项次
检 查 项 目
规定值或允许偏差
DWTJ5-JD-01
XX至XX高速公路XXX-X项目经理部
二衬施工技术交底
工程名称
隧道工程
交底时间
施工单位
XXXXXXXXXXXX有限公司
分项工程名称
二衬
交底名称
二衬施工技术交底
编制
复核
交底人
接受交底人
一、二衬施工
1、材质要求
施工的各种原材料如水泥、粗集料、细集料、水、外加剂、塑料板、止水带等必须符合设计要求及规范规定。
7)自检合格后报请监理工程师隐蔽检查，经监理工程师签证同意后灌注砼。
8)混凝土浇筑：检验合格后开始浇筑混凝土，混凝土应两侧均匀浇筑，并振捣密实。在浇筑混凝土时应按规范规定做好试件。
隧道二衬带模注浆技术交底
⑦RPC注浆管安装后，安装法兰固定RPC注浆管
⑧注浆时从上至下依次连接变径接头、压力表及注浆软管
4 施工注意事项
拱部防水层铺设前，要重点对隧道拱部初期支护喷射混凝土表面进行处理，确保平整度符合设计要求；并确保拱部防水层铺设松紧适度并密贴，避免过紧或过松使得防水板形成下拉脱空或褶皱鼓包；同时确保拱部防水层焊点焊接牢固可靠。
4带模注浆可在混凝土初凝时开始注浆，且注浆压力远高于脱模后的注浆压力，提高衬砌混凝土与注浆处理浆液的整体性，修复各种混凝土缺陷。
5带模注浆时，由于受到台车模板的保护，二衬混凝土不会破坏。一般混凝土浇筑压力超过6MPa，注浆浆液的压力一般不超过1.0MPa。
二、技术要求
⑴ 二次衬台车模板上设置垂直注浆孔、排气孔，浇筑混凝土前在台车底模注浆孔上安装SM-RPC注浆管，注浆时机为拱顶混凝土浇筑完成2-3h后，脱模前开始注浆，至排气孔和端头模流出浓浆即结束注浆。
一、二衬带模注浆的优点：
1二衬模板顶部预留注浆管及注浆排气孔，同时兼做检查拱顶混凝土是否饱满的观察孔。
2采用RPC注浆管、与二衬砼同强度的水泥浆、制浆注浆一体机等灌注设备，设备简单，走行及操作方便。
3操作简便，注浆在二衬混凝土浇筑完成约2-3小时后开始，一板二衬需要2h左右，不占用正常二衬施工时间。
带模注浆采用二衬砼同强度性水泥浆，有特殊要求的地段可采用强度比二衬高一等级的水泥浆。
注浆过程中，如果注浆压力超过1.0MPa未出浓浆，即更换注浆孔注浆，直至注浆满足要求。要求每板衬砌均需进行防水层内侧空隙回填注浆，注浆过程中严格控制注浆压力。
⑷ 注浆效果检查可以通过无损检测方法，对于不满足要求的地段必须进行补孔注浆。
技术交底书
隧道二衬砼施工技术交底
隧道衬砌施工技术交底一。
适用范围本技术交底适用于隧道二次衬砌模筑混凝土施工。
二。
技术要求隧道拱墙衬砌采用液压整体式衬砌台车进行二次衬砌，拱墙一次性整体灌注施工。
混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模.对二衬砼施工作如下交底：衬砌施工工艺流程见图“衬砌施工工艺流程图”。
145cm×22。
1施工要求。
2.2 施工程序⑴二次衬砌施作应符合以下要求：①深埋隧道二次衬砌施作一般情况下应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛（拱脚附近7d平均值)小于0。
2mm/d，拱顶下沉速度小于0。
15mm/d；或施作二次衬砌前的累积位移值，已达到极限相对位移值的80%以上;或初期支护表面裂隙（观察）不再继续发展。
②围岩及初期支护变形过大或变形不收敛，又难以及时补强时，可提前施作二次衬砌，以改善施工阶段结构的受力状态,此时二次衬砌应予以加强.⑵测量工程师和隧道工程师共同进行中线、高程测量放样。
⑶根据中线和标高铺设衬砌台车轨道,要求使用标准枕木和鱼尾板；轨距与台车轮距一致,左右轨面高差＜10mm。
起动电动机使衬砌台车就位。
涂刷脱模剂。
⑷起动衬砌台车液压系统，根据测量资料使钢模定位,保证钢模衬砌台车中线与隧道中线一致,拱墙模板成型后固定，测量复核无误。
⑸清理基底杂物、积水和浮碴;装设钢制或木制挡头模板，按设计要求装设橡胶止水带，并自检防水系统设置情况。
⑹自检合格后报请监理工程师隐蔽检查，经监理工程师签证同意后灌注砼.2.3 注意事项⑴衬砌不得侵入隧道建筑限界,衬砌施工放样时将设计的轮廓线扩大5cm。
⑵混凝土灌注前及灌注过程中，应对模板、支架、钢筋骨架、预埋件等进行检查，发现问题应及时处理，并做好记录.⑶混凝土振捣时不应破坏防水层。
⑷衬砌施工缝端头必须进行凿毛处理，用高压水冲洗干净。
⑸按设计要求预留沟、槽、管、线及预埋件，并同时施作附属洞室砼衬砌。
隧道二次衬砌施工交底书共15页
工程技术交底书
编制：复核：接收：日期
工程技术交底书
编制：复核：接收：日期
工程技术交底书
编制：复核：接收：日期
工程技术交底书
编制：复核：接收：日期
工程技术交底书
编号：第5页/共12页
编制：复核：接收：日期
工程技术交底书
编制：复核：接收：日期
工程技术交底书
编制：复核：接收：日期
工程技术交底书
编制：复核：接收：日期
工程技术交底书
编号：第9页/共12页
编制：复核：接收：日期
工程技术交底书
编制：复核：接收：日期
工程技术交底书
编制：复核：接收：日期
工程技术交底书
编制：复核：接收：日期。
隧洞二次衬砌技术交底
隧洞二次衬砌技术交底编号：由于洞内渗水影响混凝土浇筑质量，特在帮扎钢筋时同步增长了排水管安装。
在渗水点插入围岩10CM DN50PVC排水管。
在通过Φ50纵向和横向软式透水管引导至底板中预埋旳DN75PVC排水管中。
根据以往标段现场施工状况及设计规定，纵向施工缝止水带后部无法振捣密实，故取消纵向施工缝和止水带及止水条，浇筑前缝面凿毛处理。
3.2底板混凝土施工洞身衬砌断面提成底板与边顶拱两部分，先浇底板，再浇侧墙顶拱，底板采用老式定型钢模立模浇筑，边顶拱采用钢模台车一次性浇筑完毕。
底板浇筑按构造分缝规定按12米分段从每个支洞控制段旳起点、终点内向支洞方向进行施工。
底板浇筑时沿钢模台车轨道位置埋设钢板预埋件，用以固定台车轨道，待隧洞所有施工完毕后，对底板表面旳预埋件进行防腐处理。
每个浇筑块旳施工程序为：1、清基验收：隧洞开挖及支护结束后，采用挖掘机和装载机对底板石碴进行清理，经建设单位、监理单位、设计单位、地质勘察单位、施工单位进行隐蔽工程联合验收合格之后，开始进行垫层和底板施工。
2、底板钢筋安装：底板钢筋由钢筋加工厂集中下料加工，5t自卸汽车运至现场，人工绑扎成形，钢筋旳接头采用电弧搭接焊接。
（钢筋制作及安装规定见侧墙顶班规定。
）3、模板安装：底板两端封头模板采用定型木模板现场拼装。
4、仓面验收：混凝土浇筑前旳各项准备工作所有完毕后，邀请监理工程师对浇筑仓面组织验收，经监理工程师签字确认合格后，方可进行开仓浇筑混凝土。
5、混凝土浇筑：混凝土在混凝土拌和站生产，8m³砼搅拌车运至现场泵送入仓，人工平仓浇筑，插入式振捣器及平板振动器振捣密实。
振捣应尤其认真仔细，振捣头不得触及止水构造，以免损坏止水构造。
底板面层混凝土出模后，人工抹面压光。
6、折模、养护：当混凝土养护强度达3.5MPa以上，可以拆除封头模板。
模板拆除后旳及时覆盖洒水进行养护。
3.3侧墙及拱顶混凝土施工1、钢模台车：隧洞混凝土衬砌采用钢模台车衬砌，台车由厂家定型制作，采用轨道式、液压全自动台车。
二衬背后注浆施工安全技术交底
7、在注浆过程中应有专人观察注浆情况，当注浆浆液有流出时，应立即通知注浆机操作人员关机，关机停留2min后，方可将注浆管端与小导管端分离，在分离时作业人员要注意保持一定的距离，且面部侧斜，防止浆液喷射到眼睛里。
8当有浆液不小心进入眼睛里时，应立即用清水从洗干净，若效果不明显应去医院就诊。
二衬背后注浆施工安全技术交底
编号：年月日
工程名称：宣峰岭隧道
施工里程：DK757+608~DK756+540
设计图号：杭长客专施图（隧）HCJXVⅡ-06
施工部位：宣峰岭隧道出口段
技术交底内容：二衬背后注浆施工安全
安全技术交底内容：二衬背后源自浆施工安全技术交底一、背后注浆施工注意事项：
1、进入施工现场必须遵守安全操作规程和安全生产十大纪律。
2、严格执行施工组织设计和安全技术措施，不准擅自修改。
3、在注浆前作业人员必须做好防护工作，比如戴好口罩等。
4、在注浆前严格按照施工配合比进行配料，并搅拌均匀，在搅拌过程中若无搅拌设备，两人在搅拌时应站立在对方对面，防止在搅拌时造成伤害。
5、在注浆前应将注浆管端与小导管端连接牢固，在将其固定时作业人员必须系好安全带，将安全带固定在挖机或其它固定处，只有将其连接牢固检查无误后，方可开机注浆，防止在注浆过程中由于压力过大出现脱离现象，以免造成对作业人员的眼睛伤害。
隧道二衬砌-技术交底
隧道二衬施工技术交底一、衬砌模板模板衬砌台车必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性。
衬砌台车经施工单位会同监理单位验收合格后方可投入使用。
模板台车长度采用12m，工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。
模板台车侧壁作业窗宜分层布置，层高不宜大于 1.5m，每层宜设置4～5个窗口，其净空不宜小于45cm×45cm。
拱顶部位应预留2～4个注浆孔。
二衬台车控制标准：①严格控制轨道中心距，允许误差±1cm；②台车就位时，先调顶模中心标高，然后由顶模支撑梁上横向丝杆调整台车中线符合要求。
最后由侧向丝杠电动调节边模张开度，调整到位后放下翻转模和底脚斜撑丝杠加固。
③隧道衬砌前，对衬砌台车结构、构件进行全面检查，确保其中线、标高、断面尺寸和净空大小均符合设计要求。
模板安装要稳定、坚固，接缝要严密、平整、不漏浆。
④台车模板表面光洁平顺，接缝严密，与混凝土的接触面必须清理干净并涂刷隔离剂，结构轮廓线清晰平顺美观。
表1、模板安装允许偏差和检验方法序号项目允许偏差（mm）检验方法1边墙角±15尺量2 起拱线±10尺量3 拱顶+10、0 水准测量4 模板表面平整度5 2m靠尺和塞尺5 相邻浇筑段表面高低差±10尺量二、防排水施工：1、基面处理：①、局部漏水采用注浆堵水或埋设排水管直接排水到边；②、为保证防水层铺设质量，在铺设防水层前对喷射混凝土基面进行如下处理：a、平整基面至无明显的凸凹起伏；b、对需喷混凝土基面的钢筋、钢丝及凸出的管件，突出物，要切断、铆平并用砂浆抹平。
2、防水板施工方法：为保证防水可靠和便于施工，先将无纺土工布衬垫固定在喷混凝土基面上，然后用“热合”方法将防水板粘贴在固定垫上，使防水板无机械损伤。
其施工程序如下：1、基面清理，要求符合规范、设计、上述标准。
2、无纺土工布衬垫铺设首先在喷射混凝土的隧道顶部正确标出隧道纵向的中心线，再使裁剪好的无纺土工布衬垫中心线与喷射混凝土上的中心线标志重合，从拱顶开始向两侧下垂铺设。
二衬混凝土浇筑技术交底
（2）粗骨料
粗骨料粒径应控制在0.3～0.4D（D为管径）范围内，D=100mm时最大粒径不能超过25mm；D=125mm时，最大粒径不能超过30mm；D=150mm时，最大粒径不能超过40mm，且应采用持续级配，针片状颗粒不适宜不小于10%。
（4）混凝土运送车应保持2～4r/min旳慢速转动，当抵达浇筑现场时应高速转动20～30s后再将混凝土喂入受料斗。
1.4.4混凝土浇筑及捣固
（1）混凝土自模板窗口灌入，应由下向上，对称分层，倾落自由高度不超过2.0m。注意观测模板、预留孔、支架旳状况，发现变形、位移时，应当及时采用加固措施。施工中发现混凝土塌落度局限性时，不得私自加水，应当在技术员旳指导下用追加减水剂旳措施解结。
1.3.3注意事项
（1）衬砌不得侵入隧道建筑界线，衬砌施工放样时将设计旳冷阔线扩大5cm。
（2）混凝土浇筑前及灌注过程中，应对模板、支架等进行检查，发现问题应及时处理，并做好记录。
（3）混凝土振捣时应注意防止破坏防水板。
（4）衬砌施工缝端头必须进行凿毛处理，用高压水冲洗洁净。
（5）按设计规定预留沟、槽、管、线及预埋件，并同步施作附属混凝土衬砌。
1.1衬砌模板
模板衬砌台车必须按照隧道内净空尺寸进行设计与制造，钢构造及钢模必须具有足够旳强度、刚度和稳定性。模板台车长度为12m。模板台车侧壁作业窗采用分层布设，层高不不小于1.5m，每层设置4～5个窗口，其净空不不不小于45cm*45cm。拱顶部位每隔8～12m左右预留一种Φ20旳注浆孔。
模板安装必须稳固牢固，接缝严密，不漏浆，模板表面要光滑，模板旳安装容许偏差和检查措施表1.
1.5拆模及养护
隧道二衬技术交底
⑴.砼在运输中应保持其匀质性，做到不分层、不离析、不漏浆。运到灌注点时，要满足坍落度的要求。
⑵.混凝土宜在搅拌后60min内泵送完毕，且在1/2初凝时间内入泵，并在初凝前浇筑完毕。
⑶.混凝土搅拌运输车装料前，必须将拌筒内积水倒净。当运至现场的混凝土发生离析现象时，应在浇筑前对混凝土进行二次搅拌，但不得再次加水。
⑹.检查上环混凝土表面是否进行了按照规范进行了清理，止水条（带）、排水盲管等的质量、数量及安装是否符合设计要求。防水板的挂设是否符合验收评定标准的要求，是否满足现场施工的需要，否则须立即采取补救措施。
⑺.检查预埋件安装。检查各预埋件、预留孔洞的数量、位置、固定措施是否符合设计要求，是否安全、牢固可靠，否则应立即进行整改。
3.2衬砌钢筋加工及安装
钢筋加工在钢筋加工棚进行，钢筋加工弯制前应调直，并将表面油渍、水泥浆和浮皮铁锈等清除干净。加工后的钢筋表面不应有削弱钢筋截面的伤痕；利用冷拉方法矫直伸长率：Ⅰ级钢筋不得超过2％，Ⅱ级钢筋不得超过1％。
⑴.钢筋的加工应符合设计要求，其允许偏差和检验方法符合表1规定。
表1 钢筋加工允许偏差和检验方法
⑵.围岩的稳定性观测。根据新奥法施工原理，二次衬砌应在围岩等支护体系变形收敛后方可进行二次支护，因此，在二次衬砌施工前应由监控量测人员确认围岩变形是否趋于稳定。如变形未收敛，须认真分析原因，积极采取有效措施，严防事故的发生。围岩和初期支护变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛（拱脚附近7d平均值）小于0.2mm/d，拱部下沉速度小于0.15mm/d；或施作二次衬砌前的累计位移值，已达极限相对位移值的80%以上；或初期支护表面裂隙（观察）不再继续发展。
⑷.混凝土搅拌运输车在运输途中，拌筒应保持2～4r/min的慢速转动。当搅拌运输车到达浇筑现场时，应高速旋转20～30s后再将混凝土拌和物喂入泵车受料斗。
隧道洞身二次衬砌技术交底
隧道施工技术交底单（三级）单位工程xxxx号隧道交底时间2018.6.30 分项工程二次衬砌工程部位二次衬砌接受班组二衬班组工程数量2966m 进度要求2018.06～2019.8管理部质量标准一、质量标准1、衬砌模板台车整体尺寸标准误差2、台车安装允许偏差及检验方法3、混凝土衬砌施工质量应符合下表规定4、衬砌钢筋施工质量应满足一下要求5、模板安装施工质量应符合下表规定施工程序及操作要点图1.1 二次衬砌施工工艺流程图1、测量放样（1）、二次衬砌施工中线、高程按项目部测量班提供数据进行放样并报项目部测量班复核。
（2）、移动衬砌台车前应对开挖净空尺寸进行检查，并对欠挖进行处理以确保二次衬砌厚度。
（3）、隧道中线（或平行线）要在铺底面及隧道开挖顶面分别标出，以便检查衬砌台车使用。
（4）、衬砌台车立模前要利用隧道中线确定衬砌台车的位置，具体方法如下：a、在隧道中线上利用钢尺及全站仪定出每榀拱架的中线平移位置，其位置图3.2-2 土工布铺设图 图3.2-3 防水板铺设图图3.2-4 防水板焊接示意图3.2.1．基面处理（1）基面处理：铺设防水层前对初期支护大致找平，边墙及拱部补喷找平、底部砂浆找平。
对外露的锚杆、管棚等切除、磨平，水泥砂浆封堵找平等，并全环施做一层2cm 厚的防水砂浆。
（2）出水点处理：在铺设防水板前，初期支护喷层表面漏水及时处理，采用注浆堵水或埋设排水管直接排水到纵向排水管中，保持基面的干燥。
3.2.2．铺设防水板防水板采用无钉铺设方法，一次铺设长度根据混凝土循环灌筑长度确定，铺设前先行试铺，再加以调整。
防水板采用无钉孔铺设，即先用PVC 垫圈和射钉将无纺布固定于基面上（垫圈间距：拱顶3～4点/m ，边墙2～3点/m ，呈梅花型布置），水泥钉再将防水板度不小于50mm,用专用粘合剂粘合在垫圈上。
3.2.3．防水板焊（粘）接防水板接缝采用热合机自动焊缝形成，即将两层防水板的边缘搭接不小于围岩喷射混凝土 金属垫片 专用射钉 热熔衬垫 防水板围岩喷射混凝土 热熔衬垫 金属垫片专用射钉30cm。
隧道二衬技术交底
新建XX铁路XX隧道
二次衬砌
施
工
技
术
交
底
编制:
复核:
接收:
编制单位:XXXXXXXX项目部
二00九年十一月
技术交底书单位：XXXX
4、施工缝旳留设位置和处理应符合设计和施工技术方案旳规定。
5、混凝土表面旳非受力裂缝最大宽度不得不小于0.20mm。
6、混凝土构造外形尺寸容许偏差和检查措施应符合下表旳规定。
构造外形尺寸容许偏差和检查措施
序号项目容许偏差检查措施
1 边墙平面位置±10 尺量
2 拱部高程
±30
水准测量
3 边墙、拱部边面平整度15
靠尺检查或自动断
面仪测量
7、混凝土构造表面应密实平整、颜色均匀，不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。
（六）、质量措施及工艺规定
1衬砌施工工艺流程
衬砌施工作业流程如图1所示：
2施工措施：
拱墙二次衬砌采用全断面整体式衬砌台车、混凝土搅拌运送车运送、泵送入模灌注，振捣器振捣，挡头模采用钢模或木模，混凝土浇筑时需左右对称，以防止台车偏移。
3混凝土施工注意事项：
1）衬砌不得侵入隧道建筑界线内。
监控量测确定二衬施作
施工准备台车移位台车定位
1、铺设防水板（土工布）及盲沟
2、中线水平放样
3、轨道安装
涂脱模剂
高程定位、中线定位、边模定位
混凝土拌和。
隧道二衬施工技术交底
6
5、衬砌施工安全 ⑴、衬砌施工地段派有专人监护； ⑵、工作跳板、脚手架的承载重量，不得超过结构承重要求； ⑶、在隧道倾卸衬砌材料时，人与车料不得穿行； ⑷、在 2m 以上高处工作时，应符合高处作业的有关规定。 6、质量保证和文明施工 ⑴、按照“施工组织设计”及“质量计划”组织施工。 ⑵、严格进行质量职责分工，并细化分工到个人，要有书面分工并形成文件。 ⑶、相关人员必须经过培训，并持证上岗。 ⑷、洞内外钢筋等半成品的堆放要整齐，并有标识。 ⑸、各种机具使用后按要求进行维护，保养，并堆放在指定位置。 ⑹、钢筋焊接时要保护好防水板，如有损坏必须进行修补处理。
5
正洞仰拱、填充超前，每环施工缝间设止水带（条） ，进行凿毛并加接茬钢筋进行连接， 施工缝在浇筑砼前经充分润湿。拱墙立模前先检查断面、渗漏水情况、中线水平、排水盲管和 防水板安装质量。 泵送混凝土入仓自下而上， 从已灌筑段接头处向未灌筑方向， 分层对称浇灌， 防止偏压使模板变形。 （4）拱顶混凝土密实度和空洞解决措施 ①分层分窗浇注：泵送混凝土入仓自下而上，从已灌筑段接头处向未灌筑方向。充分利用 台架各层窗口，分层对称浇注混凝土，在出料管前端加接 3～5m 同径软管，使管口向下，避免 水平对砼面直泵。砼浇筑时的自由倾落高度不宜超过 2 米，当超过时，通过模板上预留的孔口 加串桶或梭槽浇筑。 ②安装排气管：为了保证空气能够顺利排除，确保封顶时不出现空洞，台车就位前准确安 装拱顶排气管，在堵头的最上端预留两个圆孔安装排气管（采用φ 50mm 焊管） ，要避免其沉入 混凝土之中。将排气管一端伸入仓内，且尽量靠上。 ③采用封顶工艺：当混凝土浇筑面已接近顶部（以高于模板台车顶部为界限） ，进入封顶 阶段，封顶混凝土时尽量从内向端模方向灌注，以排除空气。随着浇筑继续进行，当发现有水 （实为混凝土表层的离析水、稀浆）自排气管中流出时，即说明仓内已完全充满了混凝土，停 止浇筑混凝土，疏通排气管和撤出泵送软管，并将挡板的圆孔堵死。 ④后期利用排气管对拱顶因砼收缩产生的空隙进行压浆填实，使衬砌背后充填密实。 ⑤浇筑过程中派专人负责振捣，保证砼的密实。 （5）检测和补强 对已完成的混凝土利用地质雷达进行无损检测， 检查衬砌质量和封顶效果， 进行信息反馈， 及时进行补强，并分析原因采取纠正和预防措施。 （6）其它技术措施 严格控制混凝土从拌合出料到入模的时间， 当气温 20℃～30℃时， 不超过 1h， 10℃～19℃ 时不超过 1.5h。冬、雨季施工时，混凝土拌合运输和浇筑严格按保障措施和规范要求执行。 每循环脱模后及时对模板台车进行养护：清刷模板，对变形和麻面处进行整修和打磨，涂 脱模剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.6养护：修补面凝后（约30min）,涂刷修补砂浆乳剂部分进行养护，再自然潮湿养护3d。
交底人：
日期：
复核人：
日期：
Байду номын сангаас审核人：
日期：
接底人：
日期：
2.1施工程序与灌浆顺序
施工程序：准备材料及器具、疏通管道、检查压浆孔、合格后制作水泥浆、压浆、堵孔封管，检查灌浆情况。
灌浆顺序：回填灌浆施工自较低的一端开始，向较高一端推进。即沿线路上坡方向进行，注浆过程中要时刻观察注浆压力和流量的变化。
2.2预埋注浆管
二衬施工时，在拱顶按纵向间距每隔5米预埋一根?32注浆管，长度等于衬砌厚度加上20cm(外露)，外露端应有连接管路的装置，具体布置图如下图（注浆管布置图，注浆管安装示意图，1-1剖面图）所示;
3.2基面清洗：对凿除的混凝土表面，采用清水将碎屑、灰尘冲洗干净，并仔细检查注浆管内水泥浆是否有空腔现象，若有凿出管内水泥浆，并将管壁清理干净。
3.3配制砂浆：按XB2胶与粉剂比例为1:6，调成粘稠状膏体，每次拌制砂浆存放时间不宜超过20min.
3.4涂刷胶：在摸砂浆之前，在凿出的孔内涂刷聚合物修补胶1-2次，涂刷时应均匀，不得有漏涂、流淌。若基面干燥，需要多次刷胶，使基面湿润。
隧道二衬背后回填注浆技术交底书
隧道二衬背后回填注浆技术交底书
工程名称
隧道工程
里程桩号
DK291+194-DK291+300
交底单位
黔张常9标三分部
施工单位
隧道架子队
1、制浆
1.1试验室要做好浆液配合比选定试验，且必须符合设计要求，采用水泥砂浆或单液浆，水灰比1:1，注浆压力为：0.2Mpa。
1.2灌浆材料
2.5灌浆压力和浆液稠度的控制
（1）降低注浆压力或采取间隙注浆，直至停止注浆。
（2）调整注浆实施方案。
3、灌浆封孔
衬砌回填注浆结束，待水泥砂浆初凝后，凿除预埋的?32注浆管，采用CBMA-XB2型聚合物修补砂浆和CMBA-XB2型聚合物修补胶进行修补。
具体步骤如下：
3.1凿除去管：在衬砌回填注浆结束后，用淹着预埋的注浆管四周，凿出直径4cm,深5cm以上的园洞，凿除孔后，沿着向内方向割去注浆管。
注浆管示意图
2.3清理注浆孔
将注浆孔上附着的混凝土及管壁内的水泥浆清除，并用清水清洗干净以保证注浆通畅。
2.4灌浆要求
（1）必须保证回填密实
（2）必须符合设计要求
（3）必须在衬砌混凝土强度达到设计强度100%才可进行。
（4）用纯压式全孔一次灌浆，灌浆过程中应经常转动和上下活动灌浆管，并保证有一定的浆液余量，以防灌浆管在孔内被水泥浆液凝住。
