地铁××站盖挖逆做临时立柱桩(格构柱)施工方案

地铁××站盖挖逆做临时立柱桩(格构柱)施工方案
钻孔达到设计标高后及时对孔径、孔深、孔底地质、孔底泥浆沉淀厚度进行检查、记录。
5.3.2钻孔要求:
①、钻机保持稳定,钻头或钻杆中心与护筒中心偏差不得大于5cm,开孔位置要准确,使成孔垂直、圆顺、坚实。
②、钻孔时,孔内水位高于护筒底脚0.5m以上或地下水位以上1.5~2.0m,在钻头提升后,及时向孔内补水或补充泥浆,保持孔内水头高度和泥浆比重及粘度。
③、钻孔时,起、落钻头速度均匀,不得过猛或骤然变速,孔内出土不得在钻孔周围堆放。
④、钻孔作业连续进行,因故障停钻时,钻机将钻头提高孔底5m以上或将钻头提出孔外,并进行防护。钻孔过程中经常检查并记录土层变化情况,并与地质剖面图核对。钻孔到达设计孔深后,对孔位、孔径、孔深和孔形进行检查,并填写钻孔记录表。
各岩土层见图2-1:车站地质柱状图。
3.
施工时分明挖段和盖挖段两部分,盖挖段与明挖段同时进行,在地连墙施工期间穿插进行施工。明挖段先施工18~26轴间格构柱,为混凝土盖板平台施工做准备;盖挖段先施工顶板凹槽及××立交桥下格构柱。
计划2017年2月10日开始格构柱施工,2016年8月10日完成,总工期181天。
③7中砂:灰褐、灰白、褐黄色,饱和,稍密~中密,主要成分为石英,局部夹有少量砾,黏粒含量较多。揭露层厚0.00~3.30m,平均厚度2.52m,层顶埋深6.80~9.70m,层顶高程60.96~62.93m,层底埋深9.00~12.70m,层底高程58.58~60.73m。
③9砾砂:黄褐色、褐灰色、灰黄色等,饱和,稍密~中密,主要成分为石英,黏粒含量较少,局部夹有少量碎石。揭露层厚0.60~5.40m,平均厚度2.76m,层顶埋深6.50~13.90m,层顶高程58.41~63.74m,层底埋深9.20~17.90m,层底高程55.74~61.46m。

格构式立柱桩施工方案

格构式立柱桩施工方案

立柱桩施工6.4.1 立柱桩主要施工工艺格构柱施工工艺流程6.4.2 立柱桩施工技术措施立柱桩不仅要发挥工程桩的使用功能,同时又是施工阶段的重要承重构件,其垂直度与成桩质量应比普通工程桩要求更高。

按设计要求,控制好垂直度。

因此,立柱桩的施工技术措施在某些方面比普通工程桩要求更严。

1、机架定位偏差控制立柱桩从定位放线――机架定位到准备成孔全过程,钻头对桩位中心点累计偏差不大于1厘米。

2、成孔施工机械的选型立柱桩的施工必须采用底盘重、稳定性好、具有导向装置的GPS-10型钻机成孔。

为确保施工质量、满足设计要求,还要对钻机的导向轨道进行校正,将导向轮和轨道调整到最佳位置间距。

在钻进过程中,主钻杆接长采用连接盘式接头,螺杆固定,确保钻杆连接坚固,形成一个垂直的钻铤,以保证成孔的垂直度。

3、成孔过程的垂直度控制垂直度控制的具体做法,钻机就位时用枕木垫平机座,机座四角用水平仪抄平,以保证导向架、机座、桩位中心线的铅垂线一致。

成孔过程中,每钻深2~3米须用水平仪重新抄平,复核垂直度,并随时纠偏。

4、钢立柱制作质量控制A 格构柱加工格构柱采用现场制作,制作场地选用砼硬化地坪,严格按设计长度下料,拼装前角铁需校正,下料长度内允许偏差为±5毫米,局部变形允许偏差为±2毫米。

缀板拼接严格按每道梁中心线为基准安排缀板位置。

为保证钢柱垂直度,在专用靠模中拼接。

缀板与角钢的焊缝等级为三级,焊缝厚度为8mm。

角铁拼接的焊缝等级为二级。

焊条使用前应按出厂证明书规定进行烘干,严禁使用药皮脱、焊芯生锈的焊条。

柱身弯曲允许偏差h/250,不大于5毫米。

格构柱堆放必须整齐,且不能超过两层,所垫导木须在同一直线上。

B 格构柱对接焊接质量要求格构柱间对接焊接时接头应错开,保证同一截面的角钢接头不超过50%,相邻角钢错开位置不小于50cm。

角钢接头在焊缝位置角钢内侧采用同材料短角钢进行补强。

格构柱加工允许偏差如下表所示:C 焊接质量保证措施:为保证格构柱施工时的焊接质量,格构柱加工过程中采取以下措施,加强焊接质量控制:(1)施工前,对直接进行焊接作业的工人检查是否有操作证。

地铁车站格构柱(抗拨桩)施工方案

地铁车站格构柱(抗拨桩)施工方案

地铁车站格构柱(抗拔桩)施工方案批准:审核:编制:2021年3月1目录一、编制依据 (1)二、工程概况 (1)2.1工程概述 (1)2.2工程地质与水文地质 (2)2.2.1工程地质 (2)2.2.2水文地质条件 (4)2.2.3各岩土层的富水性及渗透系数 (4)2.2.4地下水的腐蚀性 (5)2.3××北工程量概况 (5)三、施工工期安排 (5)四、施工工艺 (5)4.1格构柱 (5)4.2抗拔桩 (7)4.3结构形式 (7)4.4机械设备及人员安排 (8)4.5格构柱施工方法 (9)4.5.1技术准备 (9)4.5.2施工方案 (9)4.5.3立柱桩格构柱制作与安装 (12)4.5.4混凝土浇筑 (12)4.5.5空孔回填 (13)4.5.6施工保证措施 (13)4.6抗拔桩施工方法 (16)4.6.1测量放线 (16)4.6.2护筒施工 (17)4.6.3泥浆 (17)4.6.4成孔施工 (17)4.6.5成孔检验 (18)4.6.6清孔施工 (19)4.6.7钢筋笼制作 (19)4.6.8钢筋笼吊装 (20)4.6.9浇注水下混凝土 (20)五、质量保证措施 (21)5.1质量保证体系 (21)5.2质量保证技术措施 (22)5.3质量检验标准 (23)六、安全保证措施 (24)6.1施工中应注意事项 (24)6.2旋挖钻机灌注桩施工前的安全措施 (25)6.3旋挖钻机灌注桩施工中的安全措施 (26)七、施工注意事项及常见问题处理措施 (29)一、编制依据1《深圳地区建筑深基坑支护技术规范》SJG05-2011。

2《地下工程防水技术规范》GB50108-2008。

3《地下铁道工程施工及验收规范》(2003版)GB50299-1999。

4《地下防水工程质量验收规范》GB50208-2011。

5《混凝土外加剂应用技术规程》GB5019-2003。

6《建筑基坑支护技术工程》JGJ120-2012。

明挖地铁车站结构施工方案及质量检验

明挖地铁车站结构施工方案及质量检验

明挖地铁车站结构施工方案及质量检验1.方案概述明挖法是传统的地面框架结构施工方法,即在地面先做基坑围护,然后从上向下进行基坑土方开挖,同时加支撑防止基坑变形,开挖到底后从下向上施作框架结构。

由于明挖法施工技术简单、快速、经济,因此地铁车站施工都把明挖法作为首选方案。

明挖法地铁车站主体结构在地下空间分段施工,作业条件差,工工序多,工序转换频繁,需开展严格流水作业,主体结构施工是车站施工质量和进度控制的关键,施工过程严格控制,以保证工程质量和进度满足要求。

2.适用范围本施工方案适用于采取明挖顺作法地铁车站主体结构施工。

3.作业内容车站主体结构施工重点是对各工序施工的工艺流程,控制标准进行标准化规定,减少施工过程中的人为因素干扰,达到提升工程质量的目的。

车站结构从首件验收及样板引路、主体结构防水施工、主体结构钢筋工程施工、主体结构支架模板工程施工、主体结构混凝土工程施工、主体结构混凝土缺陷修补等六个方面进行了叙述。

4.质量标准及检验方法《混凝土结构工程施工质量验收规范》(GB50204-2015);《建筑施工临时支撑结构技术规范》(JGJ300-2013);《建筑施工承插型盘扣式钢管支架安全技术规程》(JGJ231-2010);《建筑施工模板安全技术规范》(JGJ162-2008);《建筑结构荷载规范》(GB50009-2012);《钢结构设计标准》(GB50017-2017);《冷弯薄壁型钢结构技术规范》(GB50018-2002);《木结构设计规范》(GB50005-2003);《混凝土模板用胶合板》(GB/T17656-2008);《危险性较大的分部分项工程安全管理办法》(住建部令 201837 号);《建设工程高大模板支撑系统施工安全监督管理导则》(建质[2009]254 号)。

5.工艺流程车站主体结构(以地下两层车站为例)施工流程见图5-1.图5-1 车站主体结构施工流程图6.工艺步骤及质量控制6.1施工准备(1)在结构施工前,先对导线点和水准点进行复测,并经监理及第三方监测单位复核。

格构柱专项施工方案

格构柱专项施工方案

目录一、编制说明11、编制依据1二、工程概况1三、施工部署11、人员准备12、施工机具及材料进场准备22.1、施工机具22。

2、施工材料33、技术准备3四、施工工艺及技术措施31、施工工艺42、立柱桩施工42.1、测放桩位42。

2、钻进成孔43、清孔54、钢筋笼制作及吊放55、格构柱制作与安装55。

1、格构柱构造55.2、格构柱制作技术要点55。

3、格构柱吊放安装66、混凝土浇筑97、空孔回填9五、施工进度101、施工进度计划102、工期保证措施10六、成品保护12七、施工质量保证措施131、质量保证体系132、技术质量验收133、灌注桩施工13八、安全、消防施工保证措施141、消防及用电安全142、格构柱吊装过程中的安全措施143、管线保护安全措施15一、编制说明1、编制依据(1)城市轨道交通1号线太原站土建预留工程设计施工图。

(2)采用技术规范及验收标准《混凝土结构设计规范》GB50010-2010《建筑桩基设计规范》JGJ94—2008《建筑基坑支护技术规程》JGJ120—2012(3)其他有关现行国家标准及规范、规程。

二、工程概况本工程为城市轨道交通1号线西安站土建预留工程结构工程临时立柱施工,包括钢格构和钻孔灌注桩两部分,上部格构柱截面尺寸为460×460mm,由4根L180×180×18mm角钢及360×200×8mm的缀板加工而成。

下部立柱桩为Φ1100钻孔灌注桩基础,其中LZ1型立柱桩4根,长度为14m。

LZ2型立柱桩24根,长度为15m.LZ3型立柱桩2根,长度为20m。

LZ4型立柱桩6根,长度为20m.立柱桩共计36根.三、施工部署1、人员准备根据施工作业计划,安排施工人员,劳动力安排如表3—1所示:表3—1 劳动力安排表2、施工机具及材料进场准备2。

1、施工机具为保证施工要求,我项目部计划在立柱桩施工过程中投入以下机械设备,如下表3—2所示:表3-2 施工机械设备表2.2、施工材料立柱桩混凝土:采用商品混凝土,混凝土等级为C35,抗渗等级为P10。

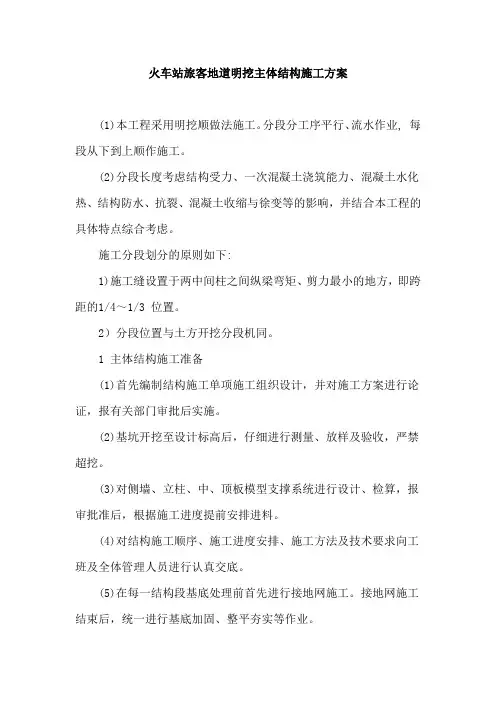

火车站旅客地道明挖主体结构施工方案

火车站旅客地道明挖主体结构施工方案

火车站旅客地道明挖主体结构施工方案(1)本工程采用明挖顺做法施工。

分段分工序平行、流水作业, 每段从下到上顺作施工。

(2)分段长度考虑结构受力、一次混凝土浇筑能力、混凝土水化热、结构防水、抗裂、混凝土收缩与徐变等的影响,并结合本工程的具体特点综合考虑。

施工分段划分的原则如下:1)施工缝设置于两中间柱之间纵梁弯矩、剪力最小的地方,即跨距的1/4~1/3 位置。

2)分段位置与土方开挖分段机同。

1 主体结构施工准备(1)首先编制结构施工单项施工组织设计,并对施工方案进行论证,报有关部门审批后实施。

(2)基坑开挖至设计标高后,仔细进行测量、放样及验收,严禁超挖。

(3)对侧墙、立柱、中、顶板模型支撑系统进行设计、检算,报审批准后,根据施工进度提前安排进料。

(4)对结构施工顺序、施工进度安排、施工方法及技术要求向工班及全体管理人员进行认真交底。

(5)在每一结构段基底处理前首先进行接地网施工。

接地网施工结束后,统一进行基底加固、整平夯实等作业。

2 主体结构施工顺序及工期(1)施工顺序本工程从东往西共分13 段,紧随基坑开挖分工作面施工。

(2)工期安排地下行包房主体结构2003 年4 月8 日开始施工,2003 年7 月3 日完工。

西侧旅客地道主体结构:2003 年7 月1 日~2003 年8 月20 日;行包通道: 2003 年6 月8 日~2003 年7 月26 日。

3 接地网施工3.1 接地网施工方法(1)在每段基坑开挖至距基底设计高程20~30cm 范围内时,测放出垂直接地体及水平接地体位置,开始进行接地网施工。

(2)根据设计图纸,水平接地网用人工挖槽埋设,垂直接地体采用SH-50 型地质钻机埋设、钻孔紧跟开挖施工以避免与结构施工之间的干扰。

垂直接地体与水平接地体周边均施放降阻剂,使降阻剂握裹接地体,降低电阻。

对于水平均压带不施放降阻剂。

(3)为使接地体形成连通回路,水平接地体交叉、外圈水平接地体与垂直接地体的连接、垂直接地体的对接、水平均压带的对接均要保证牢固、无虚焊。

格构柱施工方案

格构柱施工方案

格构柱施工工艺及技术措施一、施工工艺格构柱主要包括钢立柱和立柱桩两部分,上部钢立柱为钢构件,下部立柱桩为钢筋混凝土钻孔灌注桩基础,施工工艺如下:钻架定位→钻孔→第一次清孔→测孔深→安放钢筋笼→固定安放格构柱→下导管→第二次清孔→测孔深(合格后)→安放隔水球→灌注砼→钻机移位(一)立柱桩施工1、测量控制方法根据施工图纸及现场导线控制点,使用全站仪测定桩位,根据地质情况直接定点或打2、护筒埋设据桩位标志,开挖护筒孔,护筒直径比设计孔径大20cm,护筒高度不小于1.8m。

放入护筒后,护筒孔坑内再次精放桩位点,吊线锤校验垂直度,校正护筒位置和垂直度并固定,护筒与坑壁之间用粘性土夯填实,确保护筒位置的持久准确及稳定。

护筒应使用钢护筒,能承受地面附加荷载产生的侧压力,根据工程地质,护筒直径比设计孔径大20cm,埋设深度应不小于1。

5m,护筒宜高于地面30cm,防止地表水流入;放入护筒后,护筒孔坑内再次精放桩位点,吊线锤校验垂直度,校正护筒位置和垂直度并固定,护筒与坑壁之间用粘性土夯填实,确保护筒位置的持久准确及稳定,护筒中心位置偏差不得大于30mm.3、钻进成孔成孔开始前应充分做好准备工作,施工过程应做好施工原始记录.钻机定位时要求钻机安装稳固、周正、水平、安全可靠,确保在施工中不发生倾斜、移动.保证钻塔滑轮槽缘、锤头中心和桩孔中心三者在同一铅垂线上,并且锤头中心与桩孔中心偏差不大于20mm,确保钻孔的垂直度与桩位偏差满足设计与规范要求。

护壁泥浆:根据本工程地质特点,注入口泥浆比重指标定为≤1。

15,排放口泥浆比重指标为1。

20~1。

30,泥浆采用自然土造浆。

开孔时,应低锤密击,如表土为软弱土层,可加粘土块夹小片石反复冲击造壁,孔内泥浆面应保持稳定.在各种不同的土层岩层中钻进时,其冲程按其参数进行。

每钻进深度4~5m验孔一次,在更换钻头前或容易缩孔处均应验孔。

本工程桩基持力层中风化,当孔深已达到设计要求时,应立即由质检员通知现场监理及勘察单位代表到场验孔并量测孔深,孔深偏差保证在±10cm以内。

格构柱施工方案doc.完整版

格构柱施工方案doc.完整版

格构柱施工方案doc.完整版范本一:格构柱施工方案一:项目概述本施工方案为格构柱的施工方案,旨在确保施工过程安全、高效、质量稳定。

本方案详细描述了施工过程中所需的材料、工艺、技术要求等内容。

二:施工准备工作1. 确定施工区域:根据设计要求,确定格构柱的位置,并划定施工区域。

2. 准备材料和设备:准备所需的钢筋、模板、混凝土、支撑杆等施工材料和设备,并进行检查,确保材料和设备的质量。

3. 组织人员:合理组织施工人员,包括工程师、技术人员、施工工人等。

4. 安全保障措施:制定并执行施工安全管理措施,确保施工过程中人员安全。

三:施工工艺流程1. 地基处理:将施工区域进行清理,并进行地基处理,确保地基平整、坚固。

2. 模板安装:根据设计要求,安装格构柱的模板,包括底板和侧板。

3. 钢筋布置:根据设计要求,对格构柱进行钢筋布置,并进行必要的连接和固定。

4. 浇筑混凝土:按照设计要求,进行混凝土的浇筑,并使用振捣器进行振捣,确保混凝土的密实度。

5. 养护处理:混凝土浇筑后,按照规定对其进行养护处理,确保混凝土强度和稳定性。

6. 拆卸模板:混凝土养护完成后,拆除格构柱模板,并进行整理和清理。

7. 收尾工作:清理施工区域,并进行验收和总结。

四:质量控制要求1. 构筑物的尺寸、形状、偏差等应符合设计要求。

2. 钢筋的布置要符合设计要求,并确保钢筋的质量和连接牢固性。

3. 混凝土的配合比、浇注工艺等应符合规范要求。

4. 混凝土的养护期间应进行监测和检查,确保混凝土的早期强度和稳定性。

五:附件本文档涉及的附件包括:1. 格构柱设计图纸2. 施工材料验收报告3. 混凝土配合比试验报告六:法律名词及注释1. 设计要求:根据工程的需要,对构筑物的形状、尺寸、力学性能等方面做出的规定和限制。

2. 钢筋布置:钢筋在构筑物中的位置和连接方式的规定和安排。

3. 混凝土配合比:混凝土中水泥、砂料、骨料和水的配合比例,以及参与配合的各材料的用量。

明挖地铁车站主体结构施工方案(优秀工程方案)

明挖地铁车站主体结构施工方案(优秀工程方案)

目录第一章总说明 (1)第二章工程概况 (3)一、工程概况 (3)第三章施工总体方案及施工组织安排 (8)一、车站主体结构施工方案概述 (8)二、车站主体结构施工顺序安排 (8)三、车站主体结构施工工艺流程 (9)四、车站主体结构进度安排 (9)五、施工设备与劳动力安排 (11)六、施工组织管理 (12)七、施工场地布置 (14)第四章结构工程施工准备 (15)第五章结构工程施工方法 (16)一、单段施工步序 (16)二、接地网施工 (19)三、垫层施工方法 (20)四、底板施工方法 (20)五、侧墙、端墙施工方法 (21)六、结构立柱施工方法 (22)七、楼(顶)板、梁施工方法 (22)八、盾构环的制作及安装方法 (23)九、抗浮压顶梁 (25)十、内部结构施工 (26)第六章结构工程施工技术措施 (27)一、模板工程施工 (27)二、预埋件及预留孔施工技术措施 (34)三、钢筋工程施工技术措施 (34)四、混凝土施工技术措施 (38)五、诱导缝及施工缝施工措施 (43)六、车站结构抗浮措施 (47)七、车站结构测量措施 (47)八、顶板回填及路面恢复 (48)第七章结构工程施工质量保证措施 (49)一、施工控制 (49)二、裂缝控制 (50)三、防渗漏保证措施 (52)四、对预埋件、预留孔洞的保证措施 (53)五、结构模板与支架施工质量措施 (54)六、结构混凝土的质量保证措施 (55)第八章结构工程施工工期保证措施 (57)第九章结构工程施工安全保证措施 (59)一、施工现场规范要求 (59)二、进入基坑要求 (59)三、高处作业安全措施 (59)四、支架和支架工程安全措施 (60)五、满堂支架搭设安全措施 (60)六、支架和支架拆除安全措施 (61)七、模板工程安全措施 (61)八、加强监控量测,确保安全 (62)九、认真实施标准化作业,确保安全 (62)第十章现场文明施工措施 (63)第一章总说明1、编制依据〈1〉国家现行有关施工及验收规范、规则、质量技术标准:《混凝土结构工程施工质量验收规范》(GB50204-2002)2011版《大体积混凝土施工规范》(GB50496-2009)《钢筋焊接及验收规程》(JGJ18-2003)《建筑工程施工质量验收统一标准》(GB50300-2001)《市政地下工程施工及验收统一标准》(DBJ08-236-2006)《地下工程防水质量验收规范》(GB50208-2002)《混凝土质量控制标准》(GB50164-2011)《钢筋机械连接技术规程》(JGJ107-2010)《建筑机械使用安全技术规程》(JGJ33-2001)《建筑施工高处作业安全技术规程》(JGJ80-91)《施工现场临时用电安全技术规范》(JGJ46-2005)《建筑施工现场环境卫生标准》(JGJ146-2004)《建筑施工模板安全技术规范》(JGJ162-2008);《建筑施工扣件式钢管支架安全技术规范》(JGJ130-2001);《建筑施工碗扣式钢管支架安全技术规范》(JGJ166-2008);〈2〉招投标文件〈3〉《南市站主体结构施工图》图纸会审记录及相关会议纪要〈4〉轨道交通1号线一期土建工程土建施工图纸、业主提供的参考资料等; 〈5〉现场调查资料、场地影响范围内建、构筑物调查报告;〈6〉南市文明施工标准化工地建设标准(包含临时建筑);〈7〉南市安全文明施工、环境保护、交通组织等方面的规定;〈8〉相关会议纪要、工作联系单.2、编制原则〈1〉有效的指导施工队伍按设计图纸和施工规范进行主体结构施工; 〈2〉确保工程质量及施工安全,优化施工工艺和资源配置,降低施工成本; 〈3〉倡导文明施工,争创优质工程.3、编制范围南市站主体结构梁、板、柱、墙、孔洞、预埋件等部分.第二章工程概况一、工程概况1、工程位置南市站是轨道交通1号线工程的一个中间站,西接将军山站,东接诚信路站.本站位于金阳区林城西路与与云潭北路交叉口以西,沿林城西路呈东西向布置.车站周边内现状多为空地,其中北侧有2F~3F的房屋,南侧多为2~3F砼房屋及简易房,基础埋深均不大 .林城西路道路红线宽60米,双向6车道.2、结构形式南市站为明挖地下一层侧式站台车站,车站总长220.20米,标准段宽65.95米.车站设计起点里程为YDK3+187.95,车站设计终点里程YDK3+408.15.车站有效站台中心里程设计地面高程为1280.677米,覆土厚度 2.967米.底板埋深约10.558~12.288米,局部过轨通道、风道埋深约15.9米、13.823米、13.067米.车站共设8个风亭、4个出入口和1个消防通道.3、主体结构设计本站主体结构采用顺作法施工,结构采用防水钢筋混凝土结构自防水与外包式防水层相结合的防水模式.主体结构尺寸如下:车站主体结构尺寸有:侧墙厚:700米米;车站主体顶板厚:800米米;架空底板厚800米米;底板厚:800米米;框架柱:Z1为900*900米米,Z2为900×1000米米,AZ1为700*700 米米,AZ2为900*700 米米,AZ3为900*500米米,AZ4为700*500 米米;AZ5为1050*700 米米;梁:底暗梁DAL1尺寸:800 米米×800 米米;底暗梁DAL2尺寸:800 米米×600 米米;底暗梁DAL3尺寸:800 米米×700 米米;底次梁DCL1尺寸:800 米米×1250 米米底次梁DCL2尺寸:800 米米×1300 米米;底次梁DCL3尺寸:800 米米×1200 米米;顶暗梁TAL1尺寸:800 米米×800 米米;顶暗梁TAL2尺寸:600 米米×800 米米;顶暗梁TAL3尺寸:500 米米×800 米米;夹层暗梁JCAL3夹层暗梁尺寸:400 米米×300 米米;站厅层净高3560 米米,站台层标准段处净高4960 米米.车站主体结构纵断面见图1-1,横剖面图2-2、3-3、4-4、5-5、6-6、7-7、8-8、9-9详见附图.4、主体结构混凝土设计(1) 顶板、顶梁、底板、底梁、侧墙、端墙:C35、P8防水混凝土;(2) 架空底板(中板)、梁及内部结构:C35混凝土;(3)立柱:C45混凝土,(顶板节点处为C45,p8);(4)后浇顶板孔洞采用C35、P8补偿收缩混凝土,后浇中板孔洞采用采用C35补偿收缩混凝土;(5)挡土墙采用C30混凝土;(6)道床内回填采用C20早强混凝土.5、主要工程数量6、结构工程施工特点与施工控制重难点(1) 施工特点①本站为地下两层结构,所处位置为富水砂层,结构底板位于自然水位之下,防水质量要求高.②场地狭小 ,且车站内含盖板桥、暗涵,施工作业难度大 .③结构形式复杂,板与侧墙均较厚,为大体积混凝土施工.(2) 施工控制重难点①本工程关键工期要求很紧,需要统筹策划、协调安排,严格控制工程施工进度 .②防水施工是本工程贯彻绐终的质量控制重点,同时也是本工程的施工技术难点之一.防水施工是一个复杂的系统工程,牵涉面广,主体为混凝土自防水,主体结构外防水及施工缝、诱导缝、结构接口部位防水等各个环节的防水质量综合体现,任何一个环节做得不好,都有可能对整体防水效果产生很大的影响,在整个施工过程中必须加强全过程控制,确保每一道工序防水质量.③在结构施工前,对导线点和水准点进行符合,施工时做好工程结构测量放样,确保结构尺寸准确是确保结构质量的一个重要环节.④确保工程周边环境的安全.第三章施工总体方案及施工组织安排一、车站主体结构施工方案概述1、青山湖大道站主体结构采用明挖顺作法进行施工.2、主体结构施工依照“纵向分段,竖向分序”流水作业, 每段从下到上顺作施工.3、结构顶板、中板采用木模板立模,侧墙采用定型钢模板立模,底模在跨度小于等于8米时混凝土强度达到75%后拆除,在跨度大于8米时混凝土强度达到100%后拆除,在未浇筑顶板混凝土之前不得拆除中板下的支架.模板与支架的配置在满足现场施工的前提下经济合理的配置.钢筋现场按设计及规范要求加工安装.混凝土采用商品混凝土,泵送入模,插入式振动器振捣.4、分段长度考虑结构受力、一次混凝土灌注能力、混凝土水化热、结构防水、抗裂、混凝土收缩与徐变等的影响,并结合本车站的具体特点综合考虑.施工分段划分的原则如下:①施工缝设置于纵梁弯矩、剪力最小的地方,即跨距的 1/4~1/3位置.②分段位置和各层板上楼梯口、电梯井口及侧墙上的通道位置尽量错开.③根据设计与技术规范要求,施工分段长度一般考虑在24米左右.二、车站主体结构施工顺序安排车站主体结构依据分段原则,将分8段进行施工,随基坑开挖顺序从东向西流水施工此8个施工段.具体分段示意图如图3-1所示(详见附图一).图3-1 车站主体结构分段及施工顺序图三、车站主体结构施工工艺流程车站结构施工流程见图3-2.图3-2 车站结构施工流程图四、车站主体结构进度安排1、单段结构施工作业时间分析表3-1 车站主体结构施工作业时间表第一段影响关键工期外,后续各段不占总工期影响,所以后续各段单段作业时间按50天考虑即可.2、施工进度计划及管理方法(1)施工进度计划见附图二施工进度横道图车站主体结构工程计划2012年7月28日开始施工,施工完,共计154天.(2)施工进度管理方法1)根据业主关键工期要求,指定工期计划,对确定的工期计划采用Project软件,对现场施工进度实行追踪动态管理,落实计划的实施与完成情况.2)施工过程中,将施工计划网络按各个阶段所展开的工序逐一分解到作业层,采用各种控制手段保证项目及各项工程活动按计划开始,在施工过程中记录各个工程活动的开始和结束时间及完成程度 .3)根据业主关键工期要求,制定年度计划,并将年度计划分解到每季、每月、每周,并通过生产交班会落实每天的进度 ,形成项目部日常的计划管理,通过日保周,周保月,月保季,季保年度计划的计划落实体系;在每月末、每周未按各活动的完成程度对比计划,确定整个项目的完成程度 ,并结合工期、生产成果、劳动生产率、材料的实际进货、消耗和存储量等指标,评定项目进度状况,分析其中的原因,保证工作顺利实施.五、施工设备与劳动力安排1、机械设备配备主要起吊设备:1台50吨履带吊、2辆汽车吊、1台3t叉车等.主要钢筋施工设备:电焊机10台、钢筋弯曲机2台、钢筋切断机2台、车丝机1台、氧焊设备等.主要混凝土施工设备:混凝土输送泵2台(租赁)、混凝土振动棒10台等.2、施工劳动力组织施工作业队单工序劳动力配备表(高峰期)六、施工组织管理1、现场管理人员安排结构工程涉及到钢筋、模板、混凝土以及防水等工作.施工中每一环节对施工质量影响很大 ,是本工程施工质量控制的重点,也是难点,模板与支架的安全也是施工控制的重点之一.为了确保施工质量和安全,加强施工组织管理及工序技术衔接,施工过程中在落实部门岗位责任制的基础上实行行政领导和主要管理人员工地值班制度和工序技术负责制度 .初步安排如下表.现场管理人员安排表2、管理职责和程序施工过程中,技术部各工序技术负责人负责现场工序的技术指导、技术监督,并及时处理施工中遇到的技术问题,及时反馈信息;技术部门还要对施工计划、材料计划等进行管理.工程部各工序负责人负责现场施工安排与实施情况检查、督促落实,对现场资源配置与调度进行管理,及时处理问题;安排领工现场24小时值班.七、施工场地布置详见图3-3 施工场地平面布置图(见附图三).第四章结构工程施工准备1、在结构施工前,先对导线点和水准点进行复测,并经监理复核.基坑开挖至设计标高后进行测量、放样及验收,严禁超挖.2、在有接地网的结构段,垫层施工前首先进行接地网施工,接地网施工结束后,再施做垫层.3、扎扎实实作好图纸会审工作,并对侧墙、立柱、顶板模型支撑系统进行设计、检算,报审批准后,根据施工进度提前安排进料.4、提前进行防水材料的进料、检验.5、对结构施工顺序、施工进度安排、施工方法及技术要求向工班及全体管理人员进行认真交底.6、因为车站主体结构板、梁及墙依据分段施工时每段混凝土体积较大 ,方量较多,特别是底板属于大体积混凝土,所以在每次底板与底板梁、中板与中板梁、顶板与顶板梁大方量浇注时确定采用两台汽车泵同时进行浇注.7、为了保证浇注期间的水电供应,现场确定将降水时的 250KW应急发电机作为应急电源,确保施工连续.施工场地水源将基坑降水井所排地下水作为应急水源,确保浇筑完的混凝土能够有效养护.8、因为是大体积混凝土浇注,且处于夏季高温天气,所以当每次底板与底板梁、中板与中板梁、顶板与顶板梁大方量浇注时配备12台振动棒,其中每个汽车泵出混凝土孔处配备3~4台振动棒,确保振捣及时,另外4台作为应急使用.9、大体积混凝土浇注时因为需要连续作业,所以提前将混凝土浇注工班工人进行分班,确保浇注连续,从而保证施工质量.10、大体积混凝土表面水泥浆较厚,且泌水较多,应仔细处理.采用二次振捣,二次刮杠找平、二次摸压的方式.11、因为大体积混凝土浇注必须连续,所以首先我部要求首选的鸿建混凝土拌合站要有应急搅拌楼确保我部混凝土浇注时的混凝土供应连续,如若供应不上,则由我部另外一家中意拌合站依据同样配比进行供应(其中混凝土中水泥采用同一品牌及规格),确保施工连续和施工质量.第五章结构工程施工方法一、单段施工步序结构由下至上顺作法施工,车站主体结构施工步序如图5-1.钢支撑的具体拆除方法见钢支撑架设与拆除施工方案 .图5-1 车站主体结构施工步序图步序图示说明第一步:接地网及垫层施工1.接地网在车站及停车线底板垫层下面;2.采用人工开挖一次成型,避免二次开挖扰动原状地基; 3.垫层施工注意保护好接地网.第二步:底板、部分侧墙施工1 1.绑扎底板、底板梁及部分侧墙钢筋;2.浇筑底板、底板梁及部分侧墙混凝土.第三步:拆除第三道支撑1.待底板及侧墙混凝土强度达75%以上时,拆除第三道钢支撑.第四步:负二层侧墙、中柱施工1.绑扎侧墙及中柱钢筋; 2.安装侧墙模板单侧支架,中柱模板支架;3.浇注侧墙及中柱混凝土.第五步:中板及中板梁施工1.待侧墙浇筑完成并拆除模板和侧向支架后完成中板下碗扣支架搭设;2.安装中板、中板梁模板和绑扎钢筋;3.浇筑中板及中板梁混凝土.第六步:拆除第二道支撑1.待中板及侧墙混凝土强度达75%以上时,拆除第二道钢支撑.第六步:负一层侧墙、中柱施工1.绑扎侧墙及中柱钢筋; 2.安装侧墙模板单侧支架,中柱模板支架;3.浇注侧墙及中柱混凝土.第七部:顶板、顶板梁施工1.待侧墙浇筑完成并拆除模板和侧向支架后完成顶板下碗扣支架搭设;2.安装顶板、顶板梁模板和绑扎钢筋;3.浇筑顶板及顶板梁混凝土.第八步:顶板覆土施工1.待顶板混凝土强度达75%以上时施作顶板防水层和保护层;2.浇筑压顶梁混凝土,拆除第一道钢筋混凝土支撑后覆土并恢复路面交通.二、接地网施工1、接地网施工方法1)在每段基坑开挖至基底设计高程时,测放出水平接地极、垂直接地极、水平连接带、接地引入线及自然接地体位置,开始进行接地网施工.2)水平接地极、水平连接带、接地引入线均采用50米米×5米米扁铜,材质为T2紫铜,垂直接地极采用直径17.2米米,长度 3米的连铸铜包钢接地极.水平接地网采用人工平铺埋设;对于接地引入线在采用专门的接地引入装置,保证钢筋与引出线之间的绝缘要求及防水要求;垂直接地极采用人工进行打入,打入至设计标高后,采用III型热熔扁接头与水平接地极进行焊接;自然接地体采用风镐将钻孔桩主筋凿出,然后与之焊接.3)为使接地体形成连通回路,水平接地体交叉、水平均压带的对接均采用普通铜焊,保证牢固、无虚焊.接地网施工时,以尽量减少接地体的连接点为宜.2、接地网施工技术措施1)接地网在车站底板以下0.6米,若接地网穿越下翻梁时,仍保持梁底以下0.6米的相对关系.2)接地网的引出线要求引出车站底板以上0.1米,为防止结构钢筋发生电化学腐蚀,用接地引入装置进行绝缘处理和防渗处理.3)接地网施工过程中根据现场进度进行接地电阻测试,暂定测试三次,确保接地电阻≤0.5Ω,整个接地装置的接地电阻应满足国家相关标准规定及设计有关规定,如测试后算出接地电阻不能满足要求,根据现场情况采取加大接地网面积、深打垂直接地极等补救措施.4)接地网施工全过程应严格按GB50169-92《电气化装置安装工程接地装置施工及验收规范》的有关要求进行.5)施工完成后,接地引入线需要妥善保护,以免丢失、断裂.6)在垫层施工期间,不仅对接地引出线进行绝缘处理,而且采取有效的保护装置并设立明显标志保证其不受损坏.7)接地网施工时,应对其进行检测.三、垫层施工方法1、垫层浇筑前及结构施工期间,将地下水位控制到垫层底以下0.5米.2、灌注前认真检查、核对接地网线.采用商品混凝土泵送入模,振捣密实,分段对称连续浇注.3、因为底板直接在已做好的垫层上施工,所以为给底板施工创造条件,在垫层施工时注意以下几点:1)机械开挖尽量一次成型,避免二次开挖扰动原状地基,增加回填数量和施工难度 .2)垫层向底板施工分段外延伸2.0米以上.4、根据预先埋设的标高控制桩控制垫层施工厚度满足设计要求,并及时收面、养生,确保垫层面无蜂窝、麻面、裂缝,垫层施工允许偏差按下表执行.垫层允许偏差表四、底板施工方法1、车站底板、部分边墙紧随垫层之后施工.2、车站底板、部分边墙钢筋及混凝土施工:钢筋在地面加工制作好后,吊入基坑内绑扎,焊接质量和搭接长度满足规范及设计要求;制作安装好的钢筋经监理工程师检查合格后安装堵头模板、各种预埋件、预留孔;并经检查、核对无误后浇注底板混凝土.采用商品混凝土泵送入模,插入式振捣棒振捣,分层、分段对称连续浇注.3、对于有上翻梁的地方,混凝土浇筑一般采用一次性浇筑,如现场出现变形较大的情况时,在需要应急的情况下先进行底板混凝土浇筑,然后进行上翻梁的浇筑.五、侧墙、端墙施工方法1、找平层施工先对围护结构渗漏进行认真堵漏或引排处理,满足要求后施工.2、下段部分侧墙混凝土浇筑与底板(底梁)一起施工;3、待底板及下段侧墙混凝土强度达到75%以上时,拆除第三道钢支撑,拆除第三道支撑后进行负二层立柱、侧墙施工,待侧墙钢筋及支架施工过程中搭设中间碗扣支架,然后等侧墙浇注完成具备拆模条件后将侧向支架往下一段推移,然后将剩余的碗扣支架接通后搭设剪刀撑、扫地杆等剩余杆件,然后再进行中板施工;5、待中板混凝土强度达到75%以上时,拆除第二道支撑,之后参考负二层方法施工负一层侧墙、立柱及顶板;6、侧墙、端墙模板与支架系统主体结构侧墙模板体系由18米米厚胶合板、H20木工字梁、横向背楞和专用连接件组成;胶合板与竖肋(木工字梁)采用自攻螺丝和地板钉正面连接,竖肋与横肋(双槽钢背楞)采用连接爪连接,在竖肋上两侧对称设置两个吊钩.两块模板之间采用芯带连接,用芯带销固定,从而保证模板的整体性,使模板受力更加合理、可靠.单侧支架由埋件系统部分和架体两部分组成,其中:埋件系统包括:地脚螺栓、连接螺母、外连杆、外螺母和横梁.根据本工程地下各层的高度 ,选择架体高度有以下规格:H=3800标准节、H=1800加高节、H=500加高节进行组装,单侧支架相互之间的距离为800 米米(800米米厚端墙位置间距为700米米).而盖板桥底下因为斜撑支架体系无法吊装、运输和安装,所以模板采用P6015、P1015组合钢模板,竖向背楞及横向背楞均采用50×100米米方木.侧墙竖向背楞间距:500 米米,横向背楞间距:600 米米.另加设φ48×3.5米米的钢管水平支撑,支撑于横楞上,横向贯通.模板与支架系统进行受力检算,确保支撑系统强度、刚度、稳定性满足施工要求.为了保证结构不侵线,我部根据开挖出来钻孔桩的情况,在保证结构厚度的情况下,在侧墙、端墙立模的时候将立模线外放2~4厘米.具体各支架体系及模板计算过程见《青山湖大道站模板、支架专项方案》.7、钢筋在地面加工,在基坑内绑扎,钢筋安装完之后安装模板.8、泵送混凝土入模,分层分段对称浇注至设计标高.采用插入式振捣棒,保证墙体混凝土密实.六、结构立柱施工方法1、在结构底板或楼板施工完后进行结构立柱施工.2、立柱模板与支架系统立柱模板采用木模板,模板支撑系统采用柱箍及钢管斜支撑.模板与支架系统进行受力检算,确保支撑系统强度、刚度、稳定性满足施工要求.3、钢筋在地面加工,在基坑内绑扎,钢筋安装完之后安装模板.4、泵送混凝土入模,分层分段对称浇注至设计标高.采用插入式振捣棒,必要时采用附着式振捣器辅助,保证混凝土密实.七、楼(顶)板、梁施工方法1、楼(顶)板、梁模板与支架系统板梁模采用在方木上木模板,利用满堂红钢管支架支撑,模板与支架系统进行受力检算,确保支撑系统强度、刚度、稳定性满足施工要求.为了保证结构净空高度 ,在板、梁立模的时候将立模标高提高2厘米作为板预留沉降量,并沿纵向和横向设置预留上拱度 ,规范规定起拱高度宜为跨度的 1/1000~3/1000,这里暂定为3厘米,具体起拱值根据不同跨度和现场情况可稍做调整.模型按设计预留上拱度 ,支架在顶板达到设计和规范强度后拆除,避免板体产生下垂、开裂,施工中,对支撑系统所用的钢管、木材、支架质量经常进行检查,有质量隐患的及时淘汰退场.2、钢筋在地面加工,在基坑内绑扎,钢筋安装完之后安装模板.3、采用泵送混凝土,分层分段对称浇注.顶(中)板混凝土终凝之前做好压实、提浆、抹面工作.4、对于浇注后的楼板,由于跨度较大 ,在楼板达到设计强度后方可拆除支架.5、严格按照设计要求施工诱导缝,包括钢筋的下料就对诱导缝进行考虑.八、盾构环的制作及安装方法1、盾构环的制作(1)材料:采用厚为10米米的 Q235钢板制造(2)尺寸:内径6500米米,外径6520米米(考虑加工精度及盾构始发所需,将盾构预埋钢环半径外放30米米,即内径6560米米,外径6580米米),外侧加180米米宽环向圆弧法兰,内侧加焊30米米宽环向圆弧法兰,具体见设计图纸及加工图纸.(3)钢环分成4块加工(四等分),螺栓采用米20高强螺栓.(4)锚筋采用二级16(L=560米米钢筋单排)、二级12(L=420米米钢筋单排),固定在环板上,至少有12根与端墙主筋焊接,具体布置详见设计图纸.2、制作要求(1)钢环制作精度直径允许误差20米米.(2)预埋件安装误差为±10米米.(3)加工时需连续施焊,不渗漏,焊缝高度为8米米.(4)为防止吊运、安装时钢环产生变形,采用角钢在环内加撑减小变形.(6)盾构环板除与混凝土接触面外,其余部分均须涂刷防锈漆两道(红丹二度 ).2、盾构环的安装(1)测量放样在浇筑完毕端头井底板及部分侧墙之后,精确底地放出盾构环中心点及圆环线并做好标记.并应经监理、第三方测量复测检查后确保准确无误.(2)安装洞口处主体钢筋1)端墙钢筋按照施工图纸要求绑扎端墙钢筋,竖向主筋与横向分布筋在洞口处应按照设计图纸要求截断或弯折,预留出盾构钢环位置,.2)洞口环向加强筋按照设计要求做好盾构钢环外加强环梁,具体环梁配筋图如下图所示:。

格构柱专项施工方案

格构柱专项施工方案

格构柱专项施工方案一、项目概况格构柱是一种新型的建筑结构构件,其结构特点为中空筒体和多个竖向格构柱相结合,具有重量轻、强度高、抗震性能好等优点。

本施工方案旨在对格构柱专项施工进行详细的说明和指导。

二、施工准备1.施工人员:项目经理、技术员、施工队长和普通工人。

2.施工设备:塔式起重机、吊篮、梯子、水平仪等。

3.施工材料:混凝土、钢筋、模板支撑材料等。

4.施工工艺:准备施工施工方案、确定材料规格、制定施工计划等。

三、施工步骤1.基础处理:根据设计要求,在地基上进行标高测量,做好基础定位,并对原有基础进行清理和修补。

2.基础浇筑:根据基础施工图纸,进行基础混凝土浇筑,确保基础平整、牢固。

3.模板制作:根据格构柱的尺寸和形状,制作相应的模板,确保模板的精度和稳定性。

4.钢筋布置:按照设计要求,进行格构柱内、外钢筋的布置,并采取措施确保钢筋的精度和稳定性。

5.混凝土浇筑:在经过验收的模板中,进行混凝土的浇筑。

浇筑时应注意混凝土的质量,禁止出现空鼓、裂缝等现象。

6.混凝土养护:在混凝土浇筑完成后,进行养护,包括保持湿润、防止晒干、防止外来物体损害等。

7.格构柱连接:在混凝土养护完成后,对格构柱进行连接。

连接时应确保连接的稳固性和密合度。

四、施工注意事项1.安全防护:施工现场应设置相关的安全警示标志,并确保施工人员进行安全防护,如佩戴安全帽、安全鞋等。

2.施工质量:施工过程中应按照设计要求进行施工,严格控制施工进度和质量,确保施工质量达到设计标准。

3.施工技术:施工人员应具备相应的施工技术,严格按照施工方案和操作规程进行操作,确保施工过程的安全和顺利。

4.环境保护:施工现场应设置相应的环境保护设施,确保施工过程中不对周围环境造成污染。

5.施工记录:施工过程中应及时记录施工工艺、施工情况等相关信息,为后续的验收和整改提供依据。

五、施工进度根据实际情况,制定详细的施工计划,并按照计划进行施工,确保施工进度和质量。

明挖地铁车站主体结构施工方案

明挖地铁车站主体结构施工方案

明挖地铁车站主体结构施工方案地铁工程的建设是城市交通建设的重要组成部分,而地铁车站的主体结构施工方案尤为关键。

本文将就明挖地铁车站主体结构施工方案进行详细探讨,从基本流程、施工方法、施工计划等方面展开。

一、工程概述1.1 项目背景明挖地铁车站建设是城市基础设施建设的重要组成部分,对于改善城市交通状况,缓解交通拥堵,提高交通运输效率具有重要意义。

1.2 工程内容该项目包括地铁车站的主体结构施工,主要涉及车站站厅、站台、通道等主要构筑物的建设。

二、施工方案2.1 施工流程(1)方案设计阶段:制定施工方案设计图纸,确定施工范围和施工工艺。

(2)准备阶段:组织施工人员,采购施工材料,搭建施工现场。

(3)基础工程:进行地基处理、基础开挖、基础加固等工作。

(4)主体结构施工:根据设计图纸进行主体结构的浇筑、砌筑等工序。

(5)收尾工程:进行装饰、通风、排水等工程,完善车站功能。

2.2 施工方法明挖地铁车站的主体结构施工方法主要包括:(1)爆破法:适用于地质条件较硬的区域,通过爆破方式进行地下空间开挖。

(2)机械挖掘法:利用挖掘机等机械设备进行地下空间的开挖。

(3)支撑拱壳法:在施工过程中采用支撑拱壳保护施工现场,确保施工安全。

2.3 施工计划施工计划是施工过程中至关重要的环节,需要明确工期、资源配置、质量要求等关键信息,确保施工进度和质量。

施工计划应根据具体工程情况进行细化调整,及时处理施工中的各种问题和风险。

三、施工质量管理3.1 质量控制在施工过程中,应根据设计要求和相关标准,建立健全的质量管理体系,对施工现场进行定期检查和评估,确保施工质量符合要求。

3.2 安全管理安全是施工工程的首要任务,应建立健全的安全管理制度,严格落实安全措施,确保施工过程中的安全生产。

四、总结与展望通过对明挖地铁车站主体结构施工方案的探讨,我们可以看到在地铁工程建设过程中,严谨的施工方案设计和科学的施工管理是确保工程质量和工期的关键。

格构柱专项施工方案

格构柱专项施工方案

格构柱专项施工方案一、前言格构柱作为建筑结构中的重要组成部分,其施工质量直接影响着整个建筑的安全性和稳定性。

为了保证格构柱的施工质量,制定专门的施工方案显得尤为重要。

本文将针对格构柱的专项施工方案进行详细介绍,包括施工前准备、施工过程、质量控制等内容,以期为相关从业人员提供参考和指导。

二、施工前准备1. 设计方案确认在施工前,首先要对设计方案进行确认,核实格构柱的尺寸、材料、强度等参数是否符合要求,确保施工过程中不会出现设计不符或者施工难度过大的问题。

2. 现场准备工作在进行实际施工之前,需要对施工现场进行准备工作。

包括清理现场杂物、搭建施工围栏、准备所需的施工设备和材料等。

3. 施工人员培训在施工开始之前,需要对参与施工的人员进行培训,确保他们了解格构柱的施工要求和安全注意事项,提高施工的效率和质量。

三、施工过程1. 浇筑混凝土格构柱的主体部分是混凝土浇筑,因此在施工过程中需要严格控制混凝土的配比、浇筑方式和浇筑速度,确保混凝土的质量和均匀性。

2. 钢筋加工安装格构柱内部通常会设置钢筋以增强其承载能力,在施工过程中需要按照设计要求对钢筋进行加工和安装,注意钢筋的位置、数量和固定方式。

四、质量控制1. 施工质量检查在施工过程中,需要定期进行施工质量检查,确保每个环节都符合设计要求和施工规范,及时发现并纠正问题。

2. 施工记录保存施工过程中需要做好详细的施工记录,包括施工计划、工作日志、质量检查记录等,便于日后的验收和查看。

五、总结格构柱作为建筑结构中的重要构件,其施工过程需要严格控制各个环节,确保施工质量和安全性。

制定专门的施工方案并严格执行,是保证格构柱施工质量的关键。

希望本文的介绍能对相关人员有所帮助,确保格构柱的施工质量和稳定性。

格构柱施工方案

格构柱施工方案

格构柱施工工艺及技术措施一、施工工艺格构柱主要包括钢立柱和立柱桩两部分,上部钢立柱为钢构件,下部立柱桩为钢筋混凝土钻孔灌注桩基础,施工工艺如下:钻架定位→钻孔→第一次清孔→测孔深→安放钢筋笼→固定安放格构柱→下导管→第二次清孔→测孔深(合格后)→安放隔水球→灌注砼→钻机移位(一)立柱桩施工1、测量控制方法根据施工图纸及现场导线控制点,使用全站仪测定桩位,根据地质情况直接定点或2、护筒埋设据桩位标志,开挖护筒孔,护筒直径比设计孔径大20cm,护筒高度不小于1.8m。

放入护筒后,护筒孔坑内再次精放桩位点,吊线锤校验垂直度,校正护筒位置和垂直度并固定,护筒与坑壁之间用粘性土夯填实,确保护筒位置的持久准确及稳定。

护筒应使用钢护筒,能承受地面附加荷载产生的侧压力,根据工程地质,护筒直径比设计孔径大20cm,埋设深度应不小于1.5m,护筒宜高于地面30cm,防止地表水流入;放入护筒后,护筒孔坑内再次精放桩位点,吊线锤校验垂直度,校正护筒位置和垂直度并固定,护筒与坑壁之间用粘性土夯填实,确保护筒位置的持久准确及稳定,护筒中心位置偏差不得大于30mm。

3、钻进成孔成孔开始前应充分做好准备工作,施工过程应做好施工原始记录。

钻机定位时要求钻机安装稳固、周正、水平、安全可靠,确保在施工中不发生倾斜、移动。

保证钻塔滑轮槽缘、锤头中心和桩孔中心三者在同一铅垂线上,并且锤头中心与桩孔中心偏差不大于20mm,确保钻孔的垂直度与桩位偏差满足设计与规范要求。

护壁泥浆:根据本工程地质特点,注入口泥浆比重指标定为≤1.15,排放口泥浆比重指标为1.20~1.30,泥浆采用自然土造浆。

开孔时,应低锤密击,如表土为软弱土层,可加粘土块夹小片石反复冲击造壁,孔内泥浆面应保持稳定。

在各种不同的土层岩层中钻进时,其冲程按其参数进行。

每钻进深度4~5m验孔一次,在更换钻头前或容易缩孔处均应验孔。

本工程桩基持力层中风化,当孔深已达到设计要求时,应立即由质检员通知现场监理及勘察单位代表到场验孔并量测孔深,孔深偏差保证在±10cm以内。

车站桩基及格构柱施工方案

车站桩基及格构柱施工方案

目录1。

编制依据 (3)2。

工程概况 (3)2。

1工程简介 (3)2.2工程地质及水文概况 (4)2。

2。

1水文地质 (4)3。

主要管理人员配置 (5)5.施工工艺及施工要点 (6)5。

1施工工艺流程 (6)5。

2钻孔灌注桩施工要点 (7)5。

2.1场地处理 (7)5.2。

2桩位放样 (7)5.2。

3护筒埋设 (7)5。

2。

4泥浆调制 (8)5.2。

5钻机就位 (8)5.2。

6钻孔施工 (8)5.2。

7成孔检验 (8)5。

2.8清孔 (9)5。

2.9钢筋笼加工 (9)5.3格构柱施工要点 (10)5。

3。

1立柱桩格构柱构造 (10)5.3。

2格构柱制作 (10)5.3.3钻孔灌注桩钢筋笼及临时格构柱吊放安装 (12)5。

3。

4格构柱定位 (12)5.3。

5格构柱吊装就位 (13)5.3。

6格构柱与钢筋笼焊接: (13)5.3.7格构柱的固定 (13)5.4砼灌注成桩 (13)6.进度安排 (15)7.资源配置计划 (15)7。

1专业队伍准备 (15)7.2施工物资准备 (16)7。

3施工机具的选择 (16)8.施工保证措施 (17)8.1钻机组装与操作 (17)8。

2泥浆制备、贮存 (17)9文明施工及环境保护措施 (18)9。

1文明施工措施 (18)9。

2环境保护措施 (18)杭州地铁2号线二期工程SG2—20标车站钻孔灌注桩及格构柱施工方案1.编制依据1。

1杭州地铁2号线二期工程土建施工SG2-20标:文华路站、三坝村站围护结构设计图纸及地质勘察报告等相关设计资料.1。

2本站施工现场调查资料、场地影响范围内沿线建、构筑物调查报告.1。

3我公司在类似地铁工程中的施工经验和研究成果,及现有的施工管理水平、技术水平、科研水平、机械设备配套能力和资金投入能力.1.4国家现行有关施工及验收规范、规则、质量技术标准,以及杭州市在安全文明施工、环境保护、交通组织等方面的规定:(1)《地下铁道工程施工及验收规范》(GB50299—2003).(2)《建筑基坑工程技术规范》(YB9258-97).(3)《建筑桩基技术规范》(JGJ 94-2008)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录一、工程概况........................................................... - 1 -二、编制依据........................................................... - 2 -三、技术要求及设备选型 ................................................. - 2 -3.1、技术要求 (2)3.2、关键工序 (2)3.3、设备选择 (3)四、施工方法........................................................... - 3 -4.1、施工流程 (3)4.2、泥浆制备 (4)4.3、泥浆制备 (6)4.4、护筒埋设 (6)4.5、钻进成孔 (6)4.6、桩孔质量检测 (7)4.7、清孔 (7)4.8、钢筋笼制作 (8)4.9、格构柱制作 (10)4.10、钢筋笼吊装 (10)4.11、格构柱安设 (10)4.12、水下混凝土灌注 (11)五、质量保证措施...................................................... - 11 -六、安全保证措施...................................................... - 12 -七、文明施工及环保措施 ................................................ - 12 -一、工程概况本合同段承建的哈尔滨市轨道交通2号线一期工程土建施工项目四标段施工任务:包括一站一区间,分别是XXX 站、XXX 站~XXX 站区间隧道(下穿松花江)。

XXX 站车站总长470.1m ,标准段宽19.8米,盾构加宽段宽23.6米,为12.5m 岛式站台地下二层车站(北段局部140米为一层),标准段底板埋深约为19m ,顶板覆土约3.9m 。

车站共设4个出入口,三个风亭,分三期施工,围护结构采用连续墙+混凝土支撑+钢支撑支护,车站主体及附属均采用明挖法施工。

0001号风亭4b号出入口4号出入口(预留)3号出入口2c号出入口(预留)2B号出入口2A号出入口2号风亭3号风亭1号出入口XXX 站平面图 世茂大道站~XXX 站区间里程为CK8+608.377~CK11+520.264,区间总长度为2911.887m ,主要穿越的地层为松花江漫滩区,区间隧道盾构管片外径φ6200mm ,采用2台泥水平衡式盾构机施工,该段区间设置1个中间风井、2个联络通道,2个联络通道及泵房。

区间风井采用明挖法施工,围护结构采用连续墙+混凝土支撑,联络通道均采用冷冻法施工。

区间总平面图本车站共设置51根格构柱,格构柱主要包括钢立柱和立柱桩两部分,上部钢立柱为钢构件,下部立柱桩为钢筋混凝土钻孔灌注桩基础。

钻孔灌注桩桩身混凝土等级C35,抗渗等级P6。

二、编制依据⑴哈尔滨市轨道交通2号线一期工程土建施工项目四标段招标图纸。

⑵《哈尔滨市轨道交通2号线一期工程XXX站岩土工程勘察报告(详细勘察阶段)》⑶《地铁设计规范》(GB50157-2003)⑷《地下铁道工程施工及验收规范》(GB50209-1999)(2003年版)⑸《混凝土质量控制标准》(GB50164-2011)⑹《混凝土结构工程施工规范》(GB50666-2011)⑺《建筑基坑支护技术规程》(JGJ120—2012)⑻《钢筋焊接及验收规范》(JGJ18-2012)⑼《城市轨道交通工程测量规范》(GB50308-2008)⑽《混凝土结构工程施工质量验收规范》(GB50204-2015)⑾《中电科哈尔滨轨道交通有限公司质量验收管理办法(暂行)》ZL-11⑿已下发施工蓝图⒀施工所涉及的适用于车站明挖段的标准、规范、规程以及国家、部委和哈尔滨市有关安全、质量、工程验收等方面的标准及法规文件。

三、技术要求及设备选型3.1、技术要求本工程格构柱由4×L160×16角钢加400×300×10缀板焊接制作,缀板中心间距为700mm。

立柱桩桩径是φ1000mm,格构柱插入桩混凝土灌注桩中3m。

要求成桩后格构柱垂直误差≤1/150,格构柱定位误差≤20mm。

3.2、关键工序成桩垂直度要求控制在1/150以内,格构柱插入桩混凝土中,定位偏差不大于20mm。

关键工序就是在目前的施工技术水平和现有机械设备情况下,如何保证格构柱的定位精度达到20mm以内,从而保证支撑系统稳固、基坑开挖安全。

3.3、设备选择根据格构柱的技术要求和场地内的工程地质状况,立柱桩采用旋挖钻孔机成孔。

钻机就位后,复测校正,钻头对准钻孔中心,同时使钻机底座水平。

开钻时低档位慢速钻进,以保证桩位准确性,在砂土层中应控制钻进成孔速度,防止孔斜、缩径、塌孔等现象的产生。

(1)开钻时慢速钻进,待钻头全部进入地层后,加速钻进。

(2)钻进过程中,采用纵横十字线控制桩位,钻机工每班、测量组隔天校正桩位、垂直度,确保桩的桩位、垂直度满足规范、验标要求。

本工程采用膨润土泥浆护壁。

泥浆比重应控制在1.05~1.1,胶体率不低于95%;含砂率不大于6%。

成孔过程中,泥浆系统应定期清理,确保文明施工,泥浆池实行专人管理、负责。

四、施工方法4.1、施工流程⑴桩孔定位测量:根据设计桩中心坐标,采用全站仪定位后,埋设十字护桩,并请测量监理工程师进行复核,确认无误后方可施工。

⑵成孔施工:第一步:埋设护筒,放入泥浆。

按照工地现场土质情况,护筒长度为2m,埋设护筒顶面高出地面50cm。

护筒直径比桩径大200~400mm,以便钻头在孔内自由升降。

按现场土质情况,调配泥浆。

第二步:钻机就位,底座平整稳固,钻头中心与钢护筒顶面中心对位偏差≤20mm。

具体施工流程见图4.1。

图4-1 格构柱施工流程图4.2、泥浆制备4.2.1 原料及配比施工准备 原材检验 测量定位 埋设护筒 制作钢筋笼 钻机就位 泥浆制备 钻进成孔 泥浆循环 校深、一次清孔 排弃渣土废浆验收 下放钢筋笼 商品砼供应 安设格构柱 二次清孔 检查导管 下灌注导管 砼灌注 测量沉渣 拔出护筒检验砼性能 试块制作 制作格构柱 验收膨润土:膨润土泥浆具有相对密度低、粘度好、失水量小、泥皮薄、稳定性强、固壁能力高、钻具回转阻力小、钻进率高、造浆能力大等优点。

一般用量为水的8%即8公斤膨润土可掺100公斤的水。

对于粘质土地层,可降低到3%—5%。

较差的膨润土用量为水的12%左右。

CMC:全名为羧甲基纤维素,具有使地基土表面形成薄膜而使之强化和降低失水率的作用。

掺入量为膨润土的0.05%~0.1%。

纯碱:它的作用可使PH值增大,使粘土颗粒进行分散,粘粒表面负电荷增加,为粘土吸收外界的正离子提供了条件,可增加水化膜厚度,提高泥浆的胶体率和稳定性,降低失水率。

掺入量为孔中泥浆的0.1%—0.4%。

4.2.2 泥浆材料的选择(1)水应为PH值呈中性,钙离子浓度小于等于100PPm,否则要掺入分散剂。

(2)膨润土由其产地不同而性能不同,应以经济适用为主。

易受阳离子感染时,宜选用钙土。

(3)CMC的选定,根据地层决定,粘度越高防漏效果越好。

4.2.3 泥浆粘度地基条件泥浆性能对策泥浆粘度经验值(S)粘土层粉土层低浓度泥浆膨润土浓度4—6% 20—33 细砂—粗砂层脱水量中等膨润土浓度7—9% 32—38 砂砾层浓度高CMC降脱水量膨润土浓度8—10% 50—804.2.4 泥浆配制试验和修正泥浆是各种材料特性的综合产品,但它是否完全满足施工条件和地层情况,还要在基本配合比的基础上修正、调配,最后才能得到合适的施工配合比要对泥浆的各种特性逐项试验:稳定性、泥皮形成性能、泥浆流动性、泥浆密度。

4.2.5 制备泥浆的方法泥浆制备设备包括储料斗螺旋输送机、磅称、定量水箱、泥浆搅拌机、药剂贮液桶等。

搅拌前先做好药剂配制,搅拌时先将水加至1/3,再把CMC粉缓慢撒入,用软轴搅拌器将大块CMC搅拌成小颗粒,继续加水搅拌。

配制好的CMC液静置6h后方可使用。

泥浆搅拌前先将水加至搅拌筒1/3后开动搅拌机,在定量水箱不断加水的同时,加入膨润土、纯碱液,搅拌3min后,加入CMC液继续搅拌。

搅拌好的泥浆应静置24h后使用。

泥浆制备流程见图4-2。

图4-2 泥浆制备流程4.3、泥浆制备依据控制点精确定出立柱桩的平面中心的位置,并在格构柱两个互相垂直轴线的方向一边打设两个护桩,作为控制桩的中点和格构柱的方向控制点。

立柱桩位置确定后,报监理工程师复测。

4.4、护筒埋设泥浆护壁成孔时,采用孔口护筒,其作用是保证钻机沿着桩位垂直方向顺利工作,它还起着存贮泥浆,使其高出地下水位和保护桩孔顶部土层不致因钻杆反复上下升降、机身振动而导致坍孔。

护筒采用板厚为6mm 的钢板焊接整体式钢护筒, 护筒比桩直径大0.2~0.4m ,护筒底应位于坚实的原地层上。

护筒上设2个溢水口,护筒埋设时,筒的中心应与桩中心重合,其偏差不得大于20mm ;并应严格保持护筒的垂直度偏差不大于1%,同时其顶部应高出地面0.5m 。

护筒位置正确固定后,四周均匀回填最佳含水量的粘土,并分层夯实,确保成孔的质量。

4.5、钻进成孔钻进时,边钻进边注入泥浆进行护壁,保持泥浆面始终不低于护筒顶以下0.3m ,钻进过程中随时检测钻机平台水平度及钻杆垂直度,如有偏差及时调整。

成孔后泥浆比重控制在1.25以内,成孔时做好记录。

施工中应注意以下事项:⑴开始钻进时,应先轻压慢转,掌握地层对钻机的影响情况,以确定在该地层条件下的钻进参数,待钻头正常工作后,逐渐加大转速。

⑵桩孔上部孔段钻进时轻压慢转,尽量减小桩孔超径;在粘土层,适当增加扫孔次数,防止缩径;砂层中用中等压力、慢转速,并适当增加泵量。

纯碱液制备 CMC 液制备 膨润土 水静置6h 制备泥浆 投入使用 静置24h⑶施工过程中如发现地质情况与原钻探资料不符,立即通知设计、监理等单位及时处理。

⑷根据孔内土层地质柱状图和捞取钻渣样判别土类,每进尺2m,检查泥浆指标及时调整泥浆比重,防止坍孔事故。

⑸应合理调整和掌握钻进参数,在钻进过程中应根据不同地质条件,随时检查泥浆指标。

⑹在松软土层中钻进,应根据泥浆补给情况控制钻进速度;在硬层钻进速度以钻机不发生跳动为准。

⑺钻进过程中如发生斜孔、塌孔和护筒周围冒浆时,应停钻,待采取相应措施后在钻进。

⑻成孔过程中,每进4~6m检查一次成孔质量,接近设计孔深时,准确地控制好钻进深度,并做好进入持力层的记录。

⑼钻进过程中应认真、准确、及时地做好成孔记录,填写报表。

4.6、桩孔质量检测桩孔质量参数包括:孔深、孔径、钻孔垂直度等。
