船体总纵弯曲应力第一次近似计算
计算剖面的确定
一般确定计算剖面的原则如下： 4、结构形状或断面积突变处：机舱前段、舱口、上 层建筑端部； 5、对于结构强度无把握的剖面； 6、规范上特别要求计算的剖面，如集装箱船开口区 域至少要计算5个剖面。
第3页/共49页
船体总纵弯曲应力第一次近似计算
剖面模数的确定
首先要确定哪些构件能够有效地参加抵抗总纵弯曲变 形，亦即哪些构件可以计入计算剖面； 由于船体中构件的长短和构件所处的位置不同，其参 与总纵弯曲的效率或程度是不同的。这就是船体构件参 与总纵弯曲的效率的问题。
总纵弯曲应力第一次近似计算
中和轴至强力甲板和船底的垂直距离分别为Zd和Zb，则 强力甲板和船底处的剖面模数为分别为
Wd
I Zd
, Wb
I Zb
甲板剖面模数：横剖面上甲板离中和轴最远，甲板处 剖面模数最小，甲板处剖面模数是衡量船体强度的重要 指标。（最小剖面模数）
船底剖面模数：船底离中和轴距离小于甲板，但是船 底收到总纵弯曲，还承受较大的局部载荷。
船体总纵弯曲应力第二次近似计算
构件稳定性及临界应力计算
板的临界应力计算 1、横骨架式 （1）甲板板：四边自由支持 （2）船底板和内底板：板格的纵边自由支持，肋板位置 弹性固定 （3）舷顶列板和甲板边板：三边自由支持，一边完全自 由 （4）舷侧外板：四边自由支持
第28页/共49页
3、舱口围板 如果舱口围板的长度大于船舶的型深，则舱口围板的中 部可以认为参与总弯曲，其面积可以计入剖面抗弯几何 特性。 最后，个别开口需按照强度计算的相关规定来决定是否 扣除，如纵向连续构件上的人孔，舷窗等。当开口大于 腹板高度20%时，应注意扣除
第9页/共49页
船体总纵弯曲应力第一次近似计算
计算剖面的确定
一般确定计算剖面的原则如下： 4、结构形状或断面积突变处：机舱前段、舱口、上 层建筑端部； 5、对于结构强度无把握的剖面； 6、规范上特别要求计算的剖面，如集装箱船开口区 域至少要计算5个剖面。
第3页/共49页
船体总纵弯曲应力第一次近似计算
剖面模数的确定
首先要确定哪些构件能够有效地参加抵抗总纵弯曲变 形，亦即哪些构件可以计入计算剖面； 由于船体中构件的长短和构件所处的位置不同，其参 与总纵弯曲的效率或程度是不同的。这就是船体构件参 与总纵弯曲的效率的问题。
总纵弯曲应力第一次近似计算
中和轴至强力甲板和船底的垂直距离分别为Zd和Zb，则 强力甲板和船底处的剖面模数为分别为
Wd
I Zd
, Wb
I Zb
甲板剖面模数：横剖面上甲板离中和轴最远，甲板处 剖面模数最小，甲板处剖面模数是衡量船体强度的重要 指标。（最小剖面模数）
船底剖面模数：船底离中和轴距离小于甲板，但是船 底收到总纵弯曲，还承受较大的局部载荷。
船体总纵弯曲应力第二次近似计算
构件稳定性及临界应力计算
板的临界应力计算 1、横骨架式 （1）甲板板：四边自由支持 （2）船底板和内底板：板格的纵边自由支持，肋板位置 弹性固定 （3）舷顶列板和甲板边板：三边自由支持，一边完全自 由 （4）舷侧外板：四边自由支持
第28页/共49页
《船体结构与强度》课件
《船体结构与强度》PPT课件
# 船体结构与强度 ## 简介 - 船体结构的作用 - 船体强度的重要性 - 船体结构与强度之间的关系 ## 船体结构 ### 船体主要部件 - 船体骨架 - 船板 - 船底 - 船首 - 船尾 ### 船体结构设计要点 - 抗压性 - 抗弯性 - 抗剪性
船体结构与强度
船体结构
船体主要部件
船体骨架、船板、船底、船首、船尾是构成船体的主要部件。
船体结构设计要点
在船体结构设计过程中，需要考虑抗压性、抗弯性、抗剪性、抗扭性以及节能性等要点。
船体强度
1 船体强度分析方法
有限元方法、燃爆分析和沉没分析是常用的船体强度分析方法。
2 船体强度检测方法
超声波检测、磁粉探伤和声发射检测等方法可用于检测船体的强度。
船体结构的作用
船体强度的重要性
了解船体结构对船只性能的影响， 会使我们更好地了解整个船舶体 系的组成与工作原理。
船体强度是船只安全和有效运行 的基础，关系到船舶的使用寿命 以及航行过程中的安全性。
船体结构与强度之间的关系
船体结构和船体强度是相互关联 的，合理的设计和构造能够提高 船体的整体强度和稳定性。
船舶工业的发展趋势
未来，船只将更加先进和智能 化，船体结构和强度设计将更 加注重船舶的安全性和性能。ຫໍສະໝຸດ 船体结构与强度的未 来发展方向
船体结构和强度的未来发展方 向将致力于提高船体的轻量化、 智能化和可持续性。
船体结构与强度的优化
1
轻量化设计
通过使用新型材料和优化结构设计，减轻船体重量，提高航行性能。
2
智能化设计
引入智能化技术，提高船体结构和强度的可监测性和自主维护能力。
3
可持续发展设计
# 船体结构与强度 ## 简介 - 船体结构的作用 - 船体强度的重要性 - 船体结构与强度之间的关系 ## 船体结构 ### 船体主要部件 - 船体骨架 - 船板 - 船底 - 船首 - 船尾 ### 船体结构设计要点 - 抗压性 - 抗弯性 - 抗剪性
船体结构与强度
船体结构
船体主要部件
船体骨架、船板、船底、船首、船尾是构成船体的主要部件。
船体结构设计要点
在船体结构设计过程中，需要考虑抗压性、抗弯性、抗剪性、抗扭性以及节能性等要点。
船体强度
1 船体强度分析方法
有限元方法、燃爆分析和沉没分析是常用的船体强度分析方法。
2 船体强度检测方法
超声波检测、磁粉探伤和声发射检测等方法可用于检测船体的强度。
船体结构的作用
船体强度的重要性
了解船体结构对船只性能的影响， 会使我们更好地了解整个船舶体 系的组成与工作原理。
船体强度是船只安全和有效运行 的基础，关系到船舶的使用寿命 以及航行过程中的安全性。
船体结构与强度之间的关系
船体结构和船体强度是相互关联 的，合理的设计和构造能够提高 船体的整体强度和稳定性。
船舶工业的发展趋势
未来，船只将更加先进和智能 化，船体结构和强度设计将更 加注重船舶的安全性和性能。ຫໍສະໝຸດ 船体结构与强度的未 来发展方向
船体结构和强度的未来发展方 向将致力于提高船体的轻量化、 智能化和可持续性。
船体结构与强度的优化
1
轻量化设计
通过使用新型材料和优化结构设计，减轻船体重量，提高航行性能。
2
智能化设计
引入智能化技术，提高船体结构和强度的可监测性和自主维护能力。
3
可持续发展设计

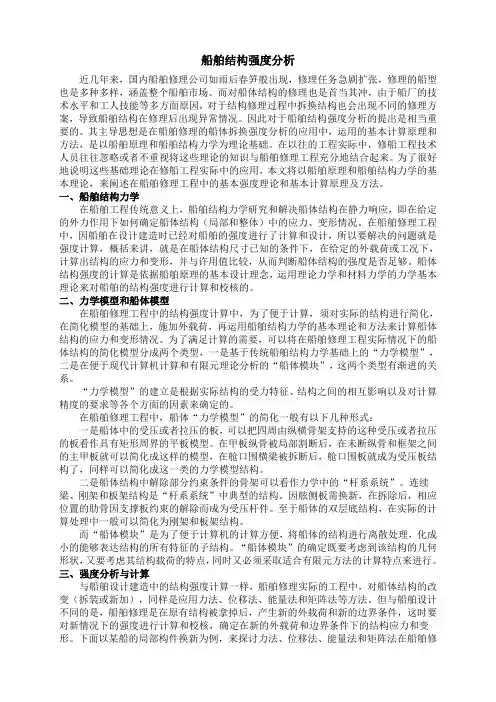

船舶结构强度分析.
