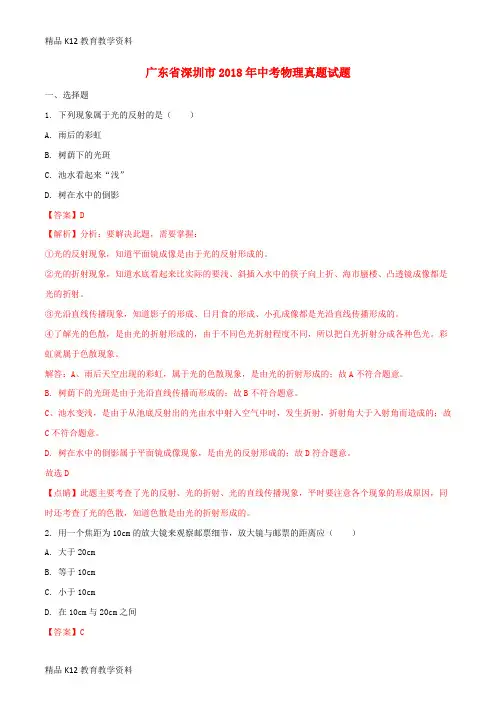

【配套K12】[学习]广东省深圳市2018年中考物理真题试题(含解析)
![【配套K12】[学习]广东省深圳市2018年中考物理真题试题(含解析)](https://img.taocdn.com/s3/m/784a5d1af111f18582d05a25.png)
广东省深圳市2018年中考物理真题试题一、选择题1. 下列现象属于光的反射的是（）A. 雨后的彩虹B. 树荫下的光斑C. 池水看起来“浅”D. 树在水中的倒影【答案】D【解析】分析：要解决此题，需要掌握：①光的反射现象，知道平面镜成像是由于光的反射形成的。
②光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射。
③光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。
④了解光的色散，是由光的折射形成的，由于不同色光折射程度不同，所以把白光折射分成各种色光。
彩虹就属于色散现象。
解答：A、雨后天空出现的彩虹，属于光的色散现象，是由光的折射形成的；故A不符合题意。
B. 树荫下的光斑是由于光沿直线传播而形成的；故B不符合题意。
C、池水变浅，是由于从池底反射出的光由水中射入空气中时，发生折射，折射角大于入射角而造成的；故C不符合题意。
D. 树在水中的倒影属于平面镜成像现象，是由光的反射形成的；故D符合题意。
故选D【点睛】此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因，同时还考查了光的色散，知道色散是由光的折射形成的。
2. 用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A. 大于20cmB. 等于10cmC. 小于10cmD. 在10cm与20cm之间【答案】C【解析】根据凸透镜成像的规律：当物距小于焦距时，物体通过凸透镜成正立放大的虚像，判断出放大镜与邮票间的距离，选出正确的选项。
放大镜成正立放大的虚像，满足u＜f=10cm，所以放大镜与邮票间的距离应是小于10cm。
故选：C。
【点睛】熟记凸透镜成像的规律：u＞2f，成倒立缩小的实像；u=2f，成倒立等大的实像；f＜u＜2f，成倒立放大的实像；u=f，不成像；u＜f，成正立放大的虚像。
3. 对下列图象中的物理信息描述错误的是（）A. 物体的重力与质量成正比B. 该物质可能是水C. 该物体处于静止状态D. 黑龙江北部（最低温度－52.3℃）可以使用水银温度计【答案】D【解析】分析：要看清图像中的横坐标、纵坐标代表的物理量；再根据图像形状反映的物理规律，结合选项中物理量的含义，可解答此题。
深圳初中中考物理真题及标准答案
年深圳初中中考物理真题及答案————————————————————————————————作者：————————————————————————————————日期：2018年深圳中考真题（物理卷）物理本试卷分第一部分（选择题）和第二部分（非选择题）。
第一部分1到2页，第二部分3至6页。
总分100分。
考试时间80分钟。
第一部分（选择题共36分）一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一个是正确的，请把正确的答案选出来．1．一个正常成年人的质量最接近A. 60 kg B．60 g C．600 g D．6 t2.下列关于半导体的说法，正确的是A.常温下半导体的电阻为零B.半导体广泛应用于各种电子设备C.半导体就是超导体D.任何情况下半导体都是不导电的3．关于电磁波，下列说法正确的是A.光不属于电磁波B.电磁波的波长越短则频率越低C.可以用电磁波传递信息和能量D.不同波长的电磁波在真空中传播速度不同4. 下列过程中，属于通过热传递改变物体内能的是A. 钻木取火B．锯木头时，锯片发热C．卫星进人大气层时外壳发热D．热水中放人冰块，水温下降5．下列说法正确的是A.物体不振动也可以发出声音B.减少噪声的唯一方法是不让物体发出噪声C.用超声波去除人体内的结石是利用了声波的能量D．“公共场所不要大声说话”是要求人们说话的声音频率要低一些6.下列有关家庭电路的说法中正确的是A.人与零线接触，一定会触电B．电灯开关应接在火线与电灯之间C.家庭电路中的用电器都是串联的D.电能表计量的是家庭用电器的总功率7.以下的用电器中，属于利用“通电导线在磁场中受磁场力的作用”原理工作的是A.电炉B.白炽灯C．电热毯 D.电风扇8．下面四个实验现象中，能够说明分子在不停地运动的是（）9．由Q ＝cm （t － t o ）可得。
c ＝)(0t t m Q，关于同一种物质的比热容c ，下列说法正确的是（ ）A ．若吸收的热量增大一倍，则比热容增大一倍B ．若质量增大一倍，则比热容减至一半C ．若加热前后的温度差增大一倍，则比热容增大一倍D ．无论质量多大，比热容都一样10.水平路上行驶的汽车突然刹车，车上的人会向前倾．以下说法中正确的是（ ）A ．人向前倾不能说明人具有惯性B ．人向前倾能说明人具有惯性C ．人向前倾能说明车具有惯性D ．人向前倾能说明人和车都具有惯性11．同一只鸡蛋先后放入甲、乙两杯不同浓度的盐水中，鸡蛋在甲杯处于悬浮状态，如图甲； 在乙杯处于漂浮状态，如图乙．可以肯定的是（ ）A.甲杯盐水密度比乙杯盐水密度小B.甲杯盐水密度比乙杯盐水密度大C.甲图鸡蛋受到的浮力比乙图鸡蛋受到的浮力小D.甲图鸡蛋受到的浮力比乙图鸡蛋受到的浮力大 12.从冰箱内取出的冰棍周围会弥漫着“白气”；水烧开后水壶嘴会喷出“白气”．下列分 析正确的是（ ）A ．冰棍周围的“白气”是冰熔化成的小水珠B ．这两种情况的“白气”都是水蒸气C ．壶嘴喷出的“白气”是壶嘴喷出的水蒸气液化成的小水珠D ．这两种情况的“白气”都是空气中原来的水蒸气液化而成的小水珠第二部分（选择题共64分）二、填空题（每小题4分，共16分）13．皮球从某一高度释放，落地后反弹上升，上升的最大高度比释放时的高度低一些，皮球上升的过程重力势能＿ ，皮球在整个运动过程中的机械能＿ ＿（选填“增加”、“减少”或“不变”）．14．必要时，可用扬声器代替话筒，如下图所示．人对着扬声器锥形纸盆说话，声音使 与纸盆相连的线圈在＿ 中＿ ，从而产生随着声音的变化而变化的电 流，这种产生电流的现象在物理学上称为＿ 现象．当纸盆向左运动的瞬间，产 生的感应电流的方向如图中所示，若纸盆向右运动，所产生的感应电流方向与图中所 标示的电流方向＿ （选填“相反”、“相同”或“可能相同，也可能相反”）．15.沿长廊AB方向铺有30块完整的相同的正方形地砖，如图甲．（1）小明用最小分度值是lmm的尺测量其中一块地砖长度如图乙所示，则每块地砖的长度是m.(2）小明用停表测量自己从长廊的A端走到B端所用的时间，停表的读数如图丙所示，他所用的时间是s.（3）根据速度、路程和时间的关系v＝，算出小明的步行速度为m/s.16.通过一个透镜观察印有字母的纸的情形如图所示．由图可知该透镜属于＿透镜，所成像的性质是缩小、倒立的像．纸到透镜的距离是＿．（选填“大于二倍焦距”、“大于一倍焦距小于二倍焦距”、“等于焦距”或“小于焦距”）．此透镜对光线起＿作用（选填“会聚”或“发散，’）．三、作图题（每小题3分，共9分）17.（3分）按要求作图（1）弹簧测力计所挂的钩码重力是2N,在图中用箭头标出弹簧测力计指针所在位置．（2）温度计显示的温度是一10℃，请画出温度计此时的液柱高度．（3）电压表接线柱连接如图所示．此时电压表的读数为2.5V在图中画出电压表指针所指的位置．18.（3分）画出发光点S发出的光线经平面镜反射后过图中P点的光路图19．（3分）小明要研究小灯泡的亮度与流过小灯泡电流的关系，他已连接的部分电路如下图所示，请你用画线代表导线，将电路连接完整，并在方框内画出对应的电路图．四、计算题（15分）解答应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字的后面写上单位．匀速提升l0 m (g =l0 N/kg)．求这过程中：（1）升降台对重物做的功．（2）升降台对重物做功的功率．（3）升降台电动机做的总功．21.（8分）两电阻a、b各自的电流与两端电压的关系图线如图甲所示，（1）电阻a的阻值多大？（2）如果把a、b两个电阻电路时，电流表的示数为0.2A. 求：①电阻b的电功率．②电阻a、b在lmin内消耗的电能之和．甲五、问答题（5分）22．今年我国铁路第六次大提速，有的列车速度高达200km/h ，请分析为什么火车高速经过时，人站在铁路附近有被“吸向”火车的危险． 六、实验、探究题（共19分）23.（6分）小芳用天平测一块实心塑料块的质量，天平平衡后如图甲所示，把塑料块放入装 有酒精的量筒，塑料块放入前、后，量筒 的情况分别如图乙、丙所示．塑料块的质量是 g ，体积是 cm 3，这种塑料 的密度是 kg/m 3．24.（6分）小芳和小明分别设计了探究“并联电路电流规律”的实验，他们各自设计的实验电路图及实验数据记录如下所示．（小芳和小明实验时电路连接及记录的数据都没有错误．） 小芳的实验电路图 小明的实验电路图小芳的实验数据记录 小明的实验数据记录I 1/A I 2/A I /A 0.200.400.60（1）从他们的实验数据可以看出并联电路干路电流与各支路电流之间的关系是：。
精品解析：广东省深圳市2018年中考物理真题(解析版)
广东省深圳市2018年中考物理试卷一、选择题1. 下列现象属于光的反射的是（）A. 雨后的彩虹B. 树荫下的光斑C. 池水看起来“浅”D. 树在水中的倒影【答案】D【解析】分析：要解决此题，需要掌握：①光的反射现象，知道平面镜成像是由于光的反射形成的。
②光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射。
③光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。
④了解光的色散，是由光的折射形成的，由于不同色光折射程度不同，所以把白光折射分成各种色光。
彩虹就属于色散现象。
解答：A、雨后天空出现的彩虹，属于光的色散现象，是由光的折射形成的；故A不符合题意。
B. 树荫下的光斑是由于光沿直线传播而形成的；故B不符合题意。
C、池水变浅，是由于从池底反射出的光由水中射入空气中时，发生折射，折射角大于入射角而造成的；故C不符合题意。
D. 树在水中的倒影属于平面镜成像现象，是由光的反射形成的；故D符合题意。
故选D【点睛】此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因，同时还考查了光的色散，知道色散是由光的折射形成的。
2. 用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A. 大于20cmB. 等于10cmC. 小于10cmD. 在10cm与20cm之间【答案】C【解析】根据凸透镜成像的规律：当物距小于焦距时，物体通过凸透镜成正立放大的虚像，判断出放大镜与邮票间的距离，选出正确的选项。
放大镜成正立放大的虚像，满足u＜f=10cm，所以放大镜与邮票间的距离应是小于10cm。
故选：C。
【点睛】熟记凸透镜成像的规律：u＞2f，成倒立缩小的实像；u=2f，成倒立等大的实像；f＜u＜2f，成倒立放大的实像；u=f，不成像；u＜f，成正立放大的虚像。
3. 对下列图象中的物理信息描述错误的是（）A. 物体的重力与质量成正比B. 该物质可能是水C. 该物体处于静止状态D. 黑龙江北部（最低温度－52.3℃）可以使用水银温度计【答案】D【解析】分析：要看清图像中的横坐标、纵坐标代表的物理量；再根据图像形状反映的物理规律，结合选项中物理量的含义，可解答此题。

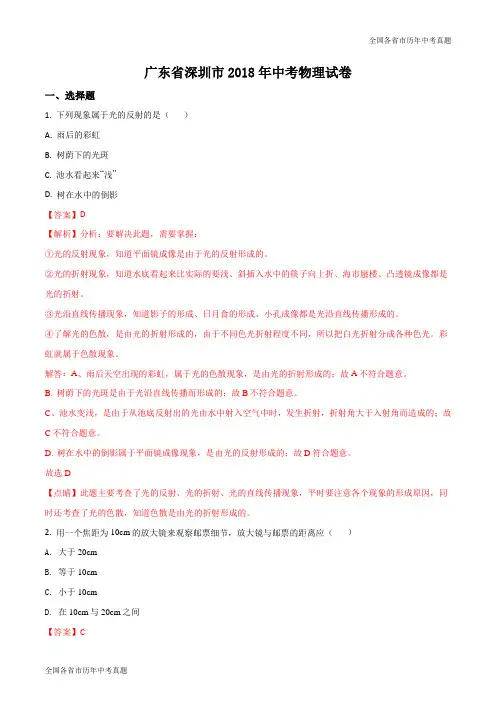

2018年广东省深圳市中考物理试卷(解析版)
广东省深圳市2018年中考物理试卷一、选择题1. 下列现象属于光的反射的是（）A. 雨后的彩虹B. 树荫下的光斑C. 池水看起来“浅”D. 树在水中的倒影【答案】D【解析】分析：要解决此题，需要掌握：①光的反射现象，知道平面镜成像是由于光的反射形成的。
②光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射。
③光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。
④了解光的色散，是由光的折射形成的，由于不同色光折射程度不同，所以把白光折射分成各种色光。
彩虹就属于色散现象。
解答：A、雨后天空出现的彩虹，属于光的色散现象，是由光的折射形成的；故A不符合题意。
B. 树荫下的光斑是由于光沿直线传播而形成的；故B不符合题意。
C、池水变浅，是由于从池底反射出的光由水中射入空气中时，发生折射，折射角大于入射角而造成的；故C不符合题意。
D. 树在水中的倒影属于平面镜成像现象，是由光的反射形成的；故D符合题意。
故选D【点睛】此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因，同时还考查了光的色散，知道色散是由光的折射形成的。
2. 用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A. 大于20cmB. 等于10cmC. 小于10cmD. 在10cm与20cm之间【答案】C【解析】根据凸透镜成像的规律：当物距小于焦距时，物体通过凸透镜成正立放大的虚像，判断出放大镜与邮票间的距离，选出正确的选项。
放大镜成正立放大的虚像，满足u＜f=10cm，所以放大镜与邮票间的距离应是小于10cm。
故选：C。
【点睛】熟记凸透镜成像的规律：u＞2f，成倒立缩小的实像；u=2f，成倒立等大的实像；f＜u＜2f，成倒立放大的实像；u=f，不成像；u＜f，成正立放大的虚像。
3. 对下列图象中的物理信息描述错误的是（）A. 物体的重力与质量成正比B. 该物质可能是水C. 该物体处于静止状态D. 黑龙江北部（最低温度－52.3℃）可以使用水银温度计【答案】D【解析】分析：要看清图像中的横坐标、纵坐标代表的物理量；再根据图像形状反映的物理规律，结合选项中物理量的含义，可解答此题。
2018年深圳初中中考物理真题及答案
2018年深圳初中中考物理真题及答案中受磁场力的作用”原理工作的是A.电炉B.白炽灯 C ．电热毯 D.电风扇8．下面四个实验现象中，能够说明分子在不停地运动的是 （ ）9．由Q ＝cm （t － t o ）可得。
c ＝)(0t t m Q ，关于同一种物质的比热容c ，下列说法正确的是（ ）A ．若吸收的热量增大一倍，则比热容增大一倍B ．若质量增大一倍，则比热容减至一半C ．若加热前后的温度差增大一倍，则比热容增大一倍D ．无论质量多大，比热容都一样10.水平路上行驶的汽车突然刹车，车上的人会向前倾．以下说法中正确的是（ ）A ．人向前倾不能说明人具有惯性B．人向前倾能说明人具有惯性C．人向前倾能说明车具有惯性D．人向前倾能说明人和车都具有惯性11．同一只鸡蛋先后放入甲、乙两杯不同浓度的盐水中，鸡蛋在甲杯处于悬浮状态，如图甲；在乙杯处于漂浮状态，如图乙．可以肯定的是（）A.甲杯盐水密度比乙杯盐水密度小B.甲杯盐水密度比乙杯盐水密度大C.甲图鸡蛋受到的浮力比乙图鸡蛋受到的浮力小D.甲图鸡蛋受到的浮力比乙图鸡蛋受到的浮力大12.从冰箱内取出的冰棍周围会弥漫着“白气”；水烧开后水壶嘴会喷出“白气”．下列分析正确的是（）A．冰棍周围的“白气”是冰熔化成的小水珠B．这两种情况的“白气”都是水蒸气C．壶嘴喷出的“白气”是壶嘴喷出的水蒸气液化成的小水珠D．这两种情况的“白气”都是空气中原来的水蒸气液化而成的小水珠第二部分（选择题共64分）二、填空题（每小题4分，共16分）13．皮球从某一高度释放，落地后反弹上升，上升的最大高度比释放时的高度低一些，皮球上升的过程重力势能＿，皮球在整个运动过程中的机械能＿＿（选填“增加”、“减少”或“不变”）．14．必要时，可用扬声器代替话筒，如下图所示．人对着扬声器锥形纸盆说话，声音使与纸盆相连的线圈在＿中＿，从而产生随着声音的变化而变化的电流，这种产生电流的现象在物理学上称为＿现象．当纸盆向左运动的瞬间，产生的感应电流的方向如图中所示，若纸盆向右运动，所产生的感应电流方向与图中所标示的电流方向＿（选填“相反”、“相同”或“可能相同，也可能相反”）．15.沿长廊AB方向铺有30块完整的相同的正方形地砖，如图甲．（1）小明用最小分度值是lmm的尺测量其中一块地砖长度如图乙所示，则每块地砖的长度是m.(2）小明用停表测量自己从长廊的A端走到B端所用的时间，停表的读数如图丙所示，他所用的时间是s.（3）根据速度、路程和时间的关系v ＝，算出小明的步行速度为m/s.16.通过一个透镜观察印有字母的纸的情形如图所示．由图可知该透镜属于＿透镜，所成像的性质是缩小、倒立的像．纸到透镜的距离是＿．（选填“大于二倍焦距”、“大于一倍焦距小于二倍焦距”、“等于焦距”或“小于焦距”）．此透镜对光线起＿作用（选填“会聚”或“发散，’）．三、作图题（每小题3分，共9分）17.（3分）按要求作图（1）弹簧测力计所挂的钩码重力是2N,在图中用箭头标出弹簧测力计指针所在位置．（2）温度计显示的温度是一10℃，请画出温度计此时的液柱高度．（3）电压表接线柱连接如图所示．此时电压表的读数为2.5V在图中画出电压表指针所指的位置．18.（3分）画出发光点S发出的光线经平面镜反射后过图中P点的光路图19．（3分）小明要研究小灯泡的亮度与流过小灯泡电流的关系，他已连接的部分电路如下图所示，请你用画线代表导线，将电路连接完整，并在方框内画出对应的电路图．四、计算题（15分）解答应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字的后面写上单位．20. (7分）图示的电动升降台机械效率是50%，升降台用60s把300kg的重物匀速提升l0 m (g =l0 N/kg)．求这过程中：（1）升降台对重物做的功．（2）升降台对重物做功的功率．（3）升降台电动机做的总功．21.（8分）两电阻a、b各自的电流与两端电压的关系图线如图甲所示，（1）电阻a的阻值多大？（2）如果把a、b两个电阻串联接成如图乙所示的电路时，电流表的示数为0.2A. 求：①电阻b的电功率．②电阻a、b在lmin内消耗的电能之和．甲五、问答题（5分）22．今年我国铁路第六次大提速，有的列车速度高达200km/h，请分析为什么火车高速经过时，人站在铁路附近有被“吸向”火车的危险．六、实验、探究题（共19分）23.（6分）小芳用天平测一块实心塑料块的质量，天平平衡后如图甲所示，把塑料块放入装有酒精的量筒，塑料块放入前、后，量筒的情况分别如图乙、丙所示．塑料块的质量是g，体积是cm3，这种塑料的密度是kg/m3．24.（6分）小芳和小明分别设计了探究“并联电路电流规律”的实验，他们各自设计的实验电路图及实验数据记录如下所示．（小芳和小明实验时电路连接及记录的数据都没有错误．）小芳的实验电路图小明的实验电路图小芳的实验数据记录小明的实验数据记录I1/ A I2/AI/A0.2 0 0.40.6（1）从他们的实验数据可以看出并联电路干路电流与各支路电流之间的关系是：。
年广东省深圳市中考物理试卷
2018年广东省深圳市中考物理试卷一、选择题1.（3分)下列现象属于光的反射的是（)A.雨后的彩虹Ｂ．树荫下的光斑C．池水看起来“浅”D．树在水中的倒影2.（3分）用一个焦距为１0cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A．大于２0ｃm B．等于10ｃm C.小于１0cmﻩD.在10cm与20cｍ之间3.（３分）对下列图象中的物理信息描述错误的是()A．物体的重力与质量成正比B．该物质可能是水C．该物体处于静止状态Ｄ.黑龙江北部(最低温度﹣５2.3℃)可以使用水银温度计4．(３分)端午节，妈妈蒸制粽子的过程中,涉及到的有关物理现象表述正确的是( ）A．蒸粽子时，冒出的“白气”是汽化现象B．粽子香味扑面而来，说明分子不停地做无规则运动C.水沸腾时吸收热量，温度升高D．蒸粽子主要是通过做功的方式改变物体的内能5．(３分)张一山在《朗读者》中为大家演绎了《追风筝的人》。
关于其中的物理知识,下列说法正确的是( )Ａ.朗读时，朗读者的声带振动产生声音B．空气中,声音的传播速度约约3×１08ｍ/sＣ.观众主要依据音调区分主持人和朗读者的声音D.朗读者的声音很大是因为声音的频率很高６．(3分)下列物理量估算不合理的是( )A.一个中学生的重力约500ＮB．人步行速度约10m／sC．人体的正确体温约37℃ﻩD.人体平均密度约1g/ｃm37.（3分)对于上升的热气球,下列说法正确的是()A．热气球的升空原理和民航飞机的起飞原理相同B.热气球匀速上升时，机械能一定不变C．热气球上升过程中,受到的大气压强不变D.热气球燃料减少后，它的惯性变小8.（3分）如图所示，物体沿斜面匀速下滑,其受力分析正确的是（）A.ﻩB．ﻩC．ﻩD．９．(3分）阅兵仪式中,检阅车在水平地面上匀速行驶。
下列说法正确的是（) A．车和人的总重力与地面对车的支持力是一对相互作用力B.车对地面的压力与地面对车的支持力是一对平衡力C.以行驶的检阅车为参照物,路边站立的土兵是运动的D.检阅车匀速行驶牵引力大于车受到的阻力１0.（3分)如图为“测滑轮组机械效率”的实验。
广东省深圳市2018年中考物理试题(WORD版)
广东省深圳市2018年中考物理试卷一、选择题1. 下列现象属于光的反射的是（）A. 雨后的彩虹B. 树荫下的光斑C. 池水看起来“浅”D. 树在水中的倒影2. 用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A. 大于20cmB. 等于10cmC. 小于10cmD. 在10cm与20cm之间3. 对下列图象中的物理信息描述错误的是（）A. 物体的重力与质量成正比B. 该物质可能是水C. 该物体处于静止状态D. 黑龙江北部（最低温度－52.3℃）可以使用水银温度计4. 端午节，妈妈蒸制粽子的过程中，涉及到的有关物理现象表述正确的是（）A. 蒸粽子时，冒出的“白气”是汽化现象B. 粽子香味扑面而来，说明分子不停地做无规则运动C. 水沸腾时吸收热量，温度升高D. 蒸粽子主要是通过做功的方式改变物体的内能5. 张一山在《朗读者》中为大家演绎了《追风筝的人》．关于其中的物理知识，下列说法正确的是（）A. 朗读时，朗读者的声带振动产生声音B. 空气中，声音的传播速度约约3×108m/sC. 观众主要依据音调区分主持人和朗读者的声音D. 朗读者的声音很大是因为声音的频率很高6. 下列物理量估算不合理的是（）A. 一个中学生的重力约500NB. 人步行速度约10m/sC. 人体的正常体温约37℃D. 人体平均密度约1g/cm37. 对于上升的热气球，下列说法正确的是（）A. 热气球的升空原理和民航飞机的起飞原理相同B. 热气球匀速上升时，机械能一定不变C. 热气球上升过程中，受到的大气压强不变D. 热气球燃料减少后，它的惯性变小8. 如图所示，物体沿斜而匀速下滑，其受力分析正确的是（）A.B.C.D.9. 阅兵仪式中，检阅车在水平地面上匀速行驶．下列说法正确的是（）A. 车和人的总重力与地面对车的支持力是一对相互作用力B. 车对地面的压力与地面对车的支持力是一对平衡力C. 以行驶的检阅车为参照物，路边站立的土兵是运动的D. 检阅车匀速行驶牵引力大于车受到的阻力10. 下图为“测滑轮组机械效率”的实验．在弹簧测力计拉力作用下，重6N的物体2s内匀速上升0.1m，弹簧测力计示数如图示（不计绳重与摩擦）．下列说法错误的是（）A. 弹簧测力计的拉力是2.4NB. 物体上升的速度为0.05m/sC. 弹簧测力计拉力的功率为0.12WD. 滑轮组的机械效率约83.3％11. 下列关于电学知识说法正确的是（）A. 验电器的工作原理是异种电荷相互排斥B. 金属靠自由电子导电C. 导体的电阻大小只跟导体的长度、横截面积有关D. 电学中规定正电荷的运动方向为电流的方向12. 我国航母舰载机起飞将采用自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手摇发电机C. 电热水壶D. 电磁起重机13. 关于安全用电知识，下列说法正确的是（）A. 可以用湿抹布擦插座B. 发现有人触电，应立即用手将人拉开C. 三孔插座接地线要保证良好接地D. 使用试电笔时，不能用手接触到笔尾金属体14. 如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高。
最新广东省深圳市中考物理试卷(解析版)
2018年广东省深圳市中考物理试卷(解析版）一、选择题1. 下列现象属于光的反射的是（）A. 雨后的彩虹B. 树荫下的光斑C. 池水看起来“浅”D. 树在水中的倒影【答案】D【解析】分析：要解决此题，需要掌握：①光的反射现象，知道平面镜成像是由于光的反射形成的。
②光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射。
③光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。
④了解光的色散，是由光的折射形成的，由于不同色光折射程度不同，所以把白光折射分成各种色光。
彩虹就属于色散现象。
解答：A、雨后天空出现的彩虹，属于光的色散现象，是由光的折射形成的；故A不符合题意。
B. 树荫下的光斑是由于光沿直线传播而形成的；故B不符合题意。
C、池水变浅，是由于从池底反射出的光由水中射入空气中时，发生折射，折射角大于入射角而造成的；故C不符合题意。
D. 树在水中的倒影属于平面镜成像现象，是由光的反射形成的；故D符合题意。
故选D【点睛】此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因，同时还考查了光的色散，知道色散是由光的折射形成的。
2. 用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A. 大于20cmB. 等于10cmC. 小于10cmD. 在10cm与20cm之间【答案】C【解析】根据凸透镜成像的规律：当物距小于焦距时，物体通过凸透镜成正立放大的虚像，判断出放大镜与邮票间的距离，选出正确的选项。
放大镜成正立放大的虚像，满足u＜f=10cm，所以放大镜与邮票间的距离应是小于10cm。
故选：C。
【点睛】熟记凸透镜成像的规律：u＞2f，成倒立缩小的实像；u=2f，成倒立等大的实像；f＜u＜2f，成倒立放大的实像；u=f，不成像；u＜f，成正立放大的虚像。
3. 对下列图象中的物理信息描述错误的是（）A. 物体的重力与质量成正比B. 该物质可能是水C. 该物体处于静止状态D. 黑龙江北部（最低温度－52.3℃）可以使用水银温度计【答案】D【解析】分析：要看清图像中的横坐标、纵坐标代表的物理量；再根据图像形状反映的物理规律，结合选项中物理量的含义，可解答此题。
2018年深圳初中中考物理真题及答案
2018年深圳初中中考物理真题及答案中受磁场力的作用”原理工作的是A.电炉B.白炽灯 C ．电热毯 D.电风扇8．下面四个实验现象中，能够说明分子在不停地运动的是 （ ）9．由Q ＝cm （t － t o ）可得。
c ＝)(0t t m Q ，关于同一种物质的比热容c ，下列说法正确的是（ ）A ．若吸收的热量增大一倍，则比热容增大一倍B ．若质量增大一倍，则比热容减至一半C ．若加热前后的温度差增大一倍，则比热容增大一倍D ．无论质量多大，比热容都一样10.水平路上行驶的汽车突然刹车，车上的人会向前倾．以下说法中正确的是（ ）A ．人向前倾不能说明人具有惯性B．人向前倾能说明人具有惯性C．人向前倾能说明车具有惯性D．人向前倾能说明人和车都具有惯性11．同一只鸡蛋先后放入甲、乙两杯不同浓度的盐水中，鸡蛋在甲杯处于悬浮状态，如图甲；在乙杯处于漂浮状态，如图乙．可以肯定的是（）A.甲杯盐水密度比乙杯盐水密度小B.甲杯盐水密度比乙杯盐水密度大C.甲图鸡蛋受到的浮力比乙图鸡蛋受到的浮力小D.甲图鸡蛋受到的浮力比乙图鸡蛋受到的浮力大12.从冰箱内取出的冰棍周围会弥漫着“白气”；水烧开后水壶嘴会喷出“白气”．下列分析正确的是（）A．冰棍周围的“白气”是冰熔化成的小水珠B．这两种情况的“白气”都是水蒸气C．壶嘴喷出的“白气”是壶嘴喷出的水蒸气液化成的小水珠D．这两种情况的“白气”都是空气中原来的水蒸气液化而成的小水珠第二部分（选择题共64分）二、填空题（每小题4分，共16分）13．皮球从某一高度释放，落地后反弹上升，上升的最大高度比释放时的高度低一些，皮球上升的过程重力势能＿，皮球在整个运动过程中的机械能＿＿（选填“增加”、“减少”或“不变”）．14．必要时，可用扬声器代替话筒，如下图所示．人对着扬声器锥形纸盆说话，声音使与纸盆相连的线圈在＿中＿，从而产生随着声音的变化而变化的电流，这种产生电流的现象在物理学上称为＿现象．当纸盆向左运动的瞬间，产生的感应电流的方向如图中所示，若纸盆向右运动，所产生的感应电流方向与图中所标示的电流方向＿（选填“相反”、“相同”或“可能相同，也可能相反”）．15.沿长廊AB方向铺有30块完整的相同的正方形地砖，如图甲．（1）小明用最小分度值是lmm的尺测量其中一块地砖长度如图乙所示，则每块地砖的长度是m.(2）小明用停表测量自己从长廊的A端走到B端所用的时间，停表的读数如图丙所示，他所用的时间是s.（3）根据速度、路程和时间的关系v ＝，算出小明的步行速度为m/s.16.通过一个透镜观察印有字母的纸的情形如图所示．由图可知该透镜属于＿透镜，所成像的性质是缩小、倒立的像．纸到透镜的距离是＿．（选填“大于二倍焦距”、“大于一倍焦距小于二倍焦距”、“等于焦距”或“小于焦距”）．此透镜对光线起＿作用（选填“会聚”或“发散，’）．三、作图题（每小题3分，共9分）17.（3分）按要求作图（1）弹簧测力计所挂的钩码重力是2N,在图中用箭头标出弹簧测力计指针所在位置．（2）温度计显示的温度是一10℃，请画出温度计此时的液柱高度．（3）电压表接线柱连接如图所示．此时电压表的读数为2.5V在图中画出电压表指针所指的位置．18.（3分）画出发光点S发出的光线经平面镜反射后过图中P点的光路图19．（3分）小明要研究小灯泡的亮度与流过小灯泡电流的关系，他已连接的部分电路如下图所示，请你用画线代表导线，将电路连接完整，并在方框内画出对应的电路图．四、计算题（15分）解答应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字的后面写上单位．20. (7分）图示的电动升降台机械效率是50%，升降台用60s把300kg的重物匀速提升l0 m (g =l0 N/kg)．求这过程中：（1）升降台对重物做的功．（2）升降台对重物做功的功率．（3）升降台电动机做的总功．21.（8分）两电阻a、b各自的电流与两端电压的关系图线如图甲所示，（1）电阻a的阻值多大？（2）如果把a、b两个电阻串联接成如图乙所示的电路时，电流表的示数为0.2A. 求：①电阻b的电功率．②电阻a、b在lmin内消耗的电能之和．甲五、问答题（5分）22．今年我国铁路第六次大提速，有的列车速度高达200km/h，请分析为什么火车高速经过时，人站在铁路附近有被“吸向”火车的危险．六、实验、探究题（共19分）23.（6分）小芳用天平测一块实心塑料块的质量，天平平衡后如图甲所示，把塑料块放入装有酒精的量筒，塑料块放入前、后，量筒的情况分别如图乙、丙所示．塑料块的质量是g，体积是cm3，这种塑料的密度是kg/m3．24.（6分）小芳和小明分别设计了探究“并联电路电流规律”的实验，他们各自设计的实验电路图及实验数据记录如下所示．（小芳和小明实验时电路连接及记录的数据都没有错误．）小芳的实验电路图小明的实验电路图小芳的实验数据记录小明的实验数据记录I1/ A I2/AI/A0.2 0 0.40.6（1）从他们的实验数据可以看出并联电路干路电流与各支路电流之间的关系是：。
2018年广东省深圳市中考物理试卷-解析
A. B. C. D.
11. 下列关于电学知识说法正确的是(
)
验电器的工作原理是异种电荷相互排斥 金属靠自由电子导电 导体的电阻大小只跟导体的长度、横截面积有关 电学中规定正电荷的运动方向为电流的方向 12. 我国航母舰载机起飞将采用自行研制的电磁导射器， 电磁弹射器的弹射车与舰载机 前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的 推力，下列各图中与弹射车工作原理一致的是( )
A. B. C. D.
电压表表示数变大 电流表示数变小 灯 L 的亮度不变 电路的总功率变小
16. 如图甲所示，闭合开关后，在滑片 P 由 b 端向 a 端移动的过程中，电压表示数 U 随 ) 滑动变阻器的电阻������2 变化的关系图象如下图乙所示，下列说法错误的是(
第 3 页，共 16 页
电源电压是 6V ������2 的最大阻值是20������ ������1 的电阻是10������ 当滑片 P 移动中点时，10s 内电流通过������1 产生的热量是 18J 二、实验探究题（本大题共 2 小题，共 12.0 分） 17. 在深圳科技活动月中，某校开展了实验操作小能手竞赛活动。 (1)“探究杠杆的平衡条件”实验
)
A.
B.
C.
D.
9.
阅兵仪式中，检阅车在水平地面上匀速行驶。下列说法正确的是(
)
车和人的总重力与地面对车的支持力是一对相互作用力 车对地面的压力与地面对车的支持力是一对平衡力 以行驶的检阅车为参照物，路边站立的土兵是运动的 检阅车匀速行驶牵引力大于车受到的阻力 10. 如图为“测滑轮组机械效率”的实验。在弹簧测力计 拉力作用下，重 6N 的物体 2s 内匀速上升0.1������，弹簧 测力计示数如图示(不计绳重与摩擦)。 下列说法错误的 是( ) A. 弹簧测力计的拉力是2.4������ B. 物体上升的速度为0.05������/������ C. 弹簧测力计拉力的功率为0.12������ D. 滑轮组的机械效率约83.3%
广东省深圳市2018年中考物理试题及答案(版)
广东省深圳市2018-2019年中考物理试卷一、选择题1．下列现象属于光的反射的是（）A．雨后的彩虹B．树荫下的光斑C．池水看起来“浅”D．树在水中的倒影【答案】D2．用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A．大于20cmB．等于10cmC．小于10cmD．在10cm与20cm之间【答案】C3．对下列图象中的物理信息描述错误的是（）A．物体的重力与质量成正比B．该物质可能是水C．该物体处于静止状态D．黑龙江北部（最低温度－52.3℃）可以使用水银温度计【答案】D4．端午节，妈妈蒸制粽子的过程中，涉及到的有关物理现象表述正确的是（）A．蒸粽子时，冒出的“白气”是汽化现象B．粽子香味扑面而来，说明分子不停地做无规则运动C．水沸腾时吸收热量，温度升高D．蒸粽子主要是通过做功的方式改变物体的内能【答案】B5．张一山在《朗读者》中为大家演绎了《追风筝的人》．关于其中的物理知识，下列说法正确的是（）A．朗读时，朗读者的声带振动产生声音B．空气中，声音的传播速度约约3×108m/sC．观众主要依据音调区分主持人和朗读者的声音D．明读者的声音很大是因为声音的频率很高【答案】A6．下列物理量估算不合理的是（）A．一个中学生的重力约500NB．人步行速度约10m/sC．人体的正确体温约37℃D．人体平均密度约1g/cm3【答案】A7．对于上升的热气球，下列说法正确的是（）A．热气球的升空原理和民航飞机的起飞原理相同B．热气球匀速上升时，机械能一定不变C．热气球上升过程中，受到的大气压强不变D．热气球燃料减少后，它的惯性变小【答案】D8．如图所示，物体沿斜而匀速下滑，其受力分析正确的是（）A．B．C．D．【答案】D9．阅兵仪式中，检阅车在水平地面上匀速行驶．下列说法正确的是（）A．车和人的总重力与地面对车的支持力是一对相互作用力B．车对地面的压力与地面对车的支持力是一对平衡力C．以行驶的检阅车为参照物，路边站立的土兵是运动的D．检阅车匀速行驶牵引力大于车受到的阻力【答案】C10．下图为“测滑轮组机械效率”的实验．在弹簧测力计拉力作用下，重6N的物体2s内匀速上升0.1m，弹簧测力计示数如图示（不计绳重与摩擦）．下列说法错误的是（）A．弹簧测力计的拉力是2.4NB．物体上升的速度为0.05msC．弹簧测力计拉力的功率为0.12WD．滑轮组的机械效率约83.3％【答案】C11．下列关于电学知识说法正确的是（）A．验电器的工作原理是异种电荷相互排斥B．金属靠自由电子导电C．导体的电阻大小只跟导体的长度、横截面积有关D．电学中规定正电荷的运动方向为电流的方向【答案】B12．我国航母舰载机起飞将采用自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A．电风扇B．手摇发电机C．电热水壶D．电磁起重机【答案】A13．关于安全用电知识，下列说法正确的是（）A．可以用湿抹布擦插座B．发现有人触电，应立即用手将人拉开C．三孔插座接地线要保证良好接地D．使用试电笔时，不能用手接触到笔尾金属体【答案】C14．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液比左侧高。
（完整版）2018年深圳中考物理试卷
（完整版）2018年深圳中考物理试卷2018年深圳市中考物理试卷⼀、选择题（共16⼩题，每⼩题1.5分，共24分。
在每⼩题给出的4个选项中，只有⼀个符合题⽬要求）1、下列现象属于光的反射的是（） A.⾬后的彩虹 B.树荫下的光斑 C.池⽔看起来“浅”D.树在⽔中的倒影2、⽤⼀个焦距为10cm 的放⼤镜来观察邮票细节，放⼤镜与邮票的距离应（） A.⼤于20cm B.等于10cmC.⼤于10cmD.在10cm 与20cm 之间3、对下列图像中的物理信息描述错误的是（）4、端午节，妈妈蒸制粽⼦的过程中，涉及到的有关物理现象表述正确的是（）A. 蒸粽⼦时，冒出的“⽩⽓”是汽化现象B.粽⼦⾹味扑⾯⽽来，说明分⼦不停地做⽆规则运动C.⽔沸腾时吸收热量，温度升⾼D.蒸粽⼦主要是通过做功的⽅式改变物体的内能5、张⼀⼭在《朗读者》中为⼤家演绎了《追风筝的⼈》，关于其中的物理知识，下列说法正确的是（）A.朗读时，朗读者的声带振动产⽣声⾳B.空⽓中，声⾳的传播速度约为8310m sC.观众主要依据⾳调区分主持⼈和朗读者的声⾳D.朗读者的声⾳很⼤是因为声⾳的频率很⾼6、下列物理量估算不合理的是（）A.⼀个中学⽣的重⼒约500NB.⼈步⾏速度约10m sC.⼈体的正确体温约37CD.⼈体平均密度约31g7、对于上升的热⽓球，下列说法正确的是（）A.热⽓球的升空原理和民航飞机的起飞原理相同B.热⽓球匀速上升时，机械能⼀定不变C.热⽓球上升过程中，受到的⼤⽓压强不变D.热⽓球燃料减少后，它的惯性变⼩8、如图所⽰，物体沿斜⾯匀速下滑，其受⼒分析正确的是（）9、阅兵仪式中，检阅车在⽔平地⾯上匀速⾏驶。
下列说法正确的是（）A.车和⼈的总重⼒与地⾯对车的⽀持⼒是⼀对相互作⽤⼒B.车对地⾯的压⼒与地⾯对车的⽀持⼒是⼀对平衡⼒C.以⾏驶的检阅车为参照物，路边站⽴id⼠兵是运动的D.检阅车匀速⾏驶牵引⼒⼤于车受到的阻⼒10、右图为“测滑轮组机械效率”的实验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018年深圳市中考物理试卷
一、选择题（共16小题，每小题1.5 分，共24 分。
在每小题给出的4 个选项中，只有一个符合题目要求）
1、下列现象属于光的反射的是（）
A.雨后的彩虹
B. 树荫下的光斑
C.池水看起来“浅”
D.树在水中的倒影
2、用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）
A.大于20cm
B. 等于10cm
C.大于10cm
D.在10cm与20cm之间
3、对下列图像中的物理信息描述错误的是（）
4、端午节，妈妈蒸制粽子的过程中，涉及到的有关物理现象表述正确的是（）
A.蒸粽子时，冒出的“白气”是汽化现象
B.粽子香味扑面而来，说明分子不停地做无规则运动
C.水沸腾时吸收热量，温度升高
D.蒸粽子主要是通过做功的方式改变物体的内能
5、张一山在《朗读者》中为大家演绎了《追风筝的人》，关于其中的物理知识，下列说法正确的是（）
A.朗读时，朗读者的声带振动产生声音
B.空气中，声音的传播速度约为3 108m s
C.观众主要依据音调区分主持人和朗读者的声音
D.朗读者的声音很大是因为声音的频率很高
6、下列物理量估算不合理的是（ A. 一个中学生的重力约 500N B. 人步行速度约 10m s C.人体的正确体温约 37 C
D.人体平均密度约 1g cm 3
7、对于上升的热气球，下列说法正确的是（ ） A. 热气球的升空原理和民航飞机的起飞原理相同 B. 热气球匀速上升时，机械能一定不变 C. 热气球上升过程中，受到的大气压强不变 D. 热气球燃料减少后，它的惯性变小
8、如图所示，物体沿斜面匀速下滑，其受力分析正确的是（ ）
9、阅兵仪式中，检阅车在水平地面上匀速行驶。
下列说法正确的是（ ） A. 车和人的总重力与地面对车的支持力是一对相互作用力 B. 车对地面的压力与地面对车的支持力是一对平衡力 C. 以行驶的检阅车为参照物，路边站立 id 士兵是运动的 D.检阅车匀速行驶牵引力大于车受到的阻力
10、右图为“测滑轮组机械效率”的实验。
在弹簧测力计拉力作用下，重 6N 的
物体 2s 内匀速上升 0.1m ，弹簧测力计示数如图所示（不计绳重与摩擦） 。
下列
说法错误的是（ ）
A. 弹簧测力计的拉力是
2.4N B. 物体上升的速度为
0.05m s C. 弹簧测力计拉力的功率为 0.12W D. 滑轮组的机械效率约 83.3%
A.通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B. 右侧电阻丝的阻值比左侧小
C. 通过右侧电阻丝的电流比左侧小
11、下列关于电学知识说法正确的是（ ） A.验电器的工作原理是异种电和相互排斥 B.金属靠自由电子导电
C.导体的电阻大小只跟导体的长度、横截面积有关
D.电学中规定正电荷的运动方向为电流的方向
12、我国航母舰载机起飞将采用自行研制的电磁弹射器。
电磁弹射器的弹
射车与舰载机前轮 连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力。
下列各 图中与弹射车工作原理一致的是（ ）
13、关于安全用电知识，下列说法正
确的是（ A.可以用湿抹布擦插座 B.发现有人触电，应立即用手将人拉开 C.三孔插座接地线要保证良好接地
D.使用试电笔时，不能用手接触到笔尾金属体
14、如图为“探究焦耳定律”的实验装置。
两个相同的烧瓶中密封着初温相同、质量相等的
D.该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
15、如图所示，电源电压保持不变，闭合开关 S ，当滑片 P 向右移动时，下列
说法错误的是（ ）
A.电压表示数变大
C.灯 L 的亮度不变
16、如图甲所示，闭合开关后，在滑片 P 由 b 端向 a 端移动的过程中，电压表
示数 U 随滑动变阻器的电阻 R 2 变化的关系图像如下图乙所示。
下列说法错误的 是（ ）
A. 电源电压是 6V
B. R 2 的最大阻值是 20
C. R 1 的电阻是 10
D.当滑片 P 移动中点时， 10s 内电流通过 R 1产生的热量是 18J
二、非选择题（共 6小题，第 17题4分，第 18题 6分，第 19题6分，第 20 题 6 分，第 21 题 6 分，第 22 题 6 分，共 36 分。
）
17、（1）如图甲所示，请将凸透镜的光路补充完整。
（2）如图乙所示，请根据通电螺线管周围磁感线的方向判断电源的“
+”、
“- ”极和小磁针的 N 极，并在图中标出。
B.电流表示数变小 D.电路的总功率
第 16 题图 第 15 题
18、在深圳科技活动月中，某校开展了实验操作小能手竞赛活动。
（1）“探究杠杆的平衡条件”实验
①如图甲所示，为了使杠杆在水平位置平衡，应把杠杆右端的平衡螺母向（选填“左”或“右” ）调节；
②如图乙所示，保持杠杆水平位置平衡，测力计从a位置转到b 位置，其示数
将（选填“变大”、“变小”或“不变” ）；
③在实验中，改变力和力臂的大小得到多组数据的目的是（填序号）。
A.使测量数据更准确
B.多次测量取平均值减小误差
C.避免偶然性，使实验结论具有普遍性
（2）“测量橙汁的密度”实验
① 为了测量结果更准确，下列实验步骤的合理顺序是（用字母表示）。
A.计算橙汁的密度
B.用天平测出空烧杯的质量
C.烧杯中盛适量的橙汁，用天平测出橙汁和烧杯的总质量
D.调节天平平衡
E.将烧杯中的橙汁全部倒入量筒中，读出橙汁的体积
② 测量橙汁和烧杯总质量时，砝码和游码的位置如图甲所示，则总质量为g. ③ 不用量筒，只需添加一个完全相同的烧杯和适量的水，也可以完成该实验.
实验步骤如下：
a.用已调好的天平测出空烧杯的质量，记为m0 ；
b.向一个烧杯倒入适量橙汁，用天平测出橙汁和烧杯的总质量，记为m1 ；
c.向另一个烧杯中倒入与橙汁等深度的水（如图乙），用天平测出水和烧杯的总质量，记为
d.橙汁的密度橙汁= （水的密度用水表示）
19、“探究电流与电阻的关系”实验中，老师提供了2 节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10 、20 和40 的定值电阻各一个以及导线若干：
1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）；
2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表示数，其原因可能是。
3）排除故障后，更换不同定值电阻进行实验，测得数据填入下面表格.第一次
电流表的示
A .实验过程中应保持电压表示数为V 不变
数如图丙所示，读
数为
（4）由表中数据可能：导体两端的电压一定时，通过导体的电流与导体的电阻成（选填“正比”或“反比” ）.
（5）根据表格中的数据判断所选用的滑动变阻器可能是（选填“ A”或
“B”）.
A.“50 0.5A” B . “10 1A”
20、在深圳某科技节中，某同学自己动手制作了一个牛奶加热器，设计电路简图如图所示. 已知滑动变阻器R0 的电大阻值为100 ，用于加热的电阻丝R1 的阻值为55 . 求闭合开关S后：
（1）电路中的最小电流（结果保留1 位小数）；（2）电热丝的最大加热功率；
（3）在最大加热功率下，用时100s可以将1kg 常温牛奶温度升高
多少？[ 不考
虑热量损失，牛奶的比热容为c=2.5 103 J （kg. C）]
21、在物理实验操作考核中，水平桌面上放置底面积为100cm2的圆柱形容器（不计容器壁厚度），内有12cm深的水（如图甲）. 某考生用弹簧测力计悬挂乙金属圆柱体. 从液面开始缓慢浸入水中. 拉力F 与圆柱体下表面到水面距离h 的变化关系如图乙所示. 当圆柱体下表面距液面为10cm时，系圆柱体的细线恰好松开，圆柱体沉入容器底部（水未溢出）. 如图丙所示（g 取10N kg ）.
求: （1）圆柱体浸没在水中时所受到的浮力；
2）圆柱体的体积；
3）圆柱体沉入底部时，水对容器底部的压强
22、（1）阅读短文，回答问题.
三峡工程是一项伟大的工程，主要由大坝、电站厂房和通航建筑物三部分组成.三峡大坝上窄下宽.蓄水位高达175m，水从高处落下，冲击涡轮进行发电，年平均发电量880 亿千瓦时，三峡大坝正常蓄水后，上下游水位落差达113m，为方便船只在上、下游之间往返，三峡船闸设有5 个闸室. 三峡大坝蓄水后，水域面积扩大使附近地区昼夜温差缩小，改变了库区的气候环境. 请在上面的材料中找出与物理相关的描述，并说明所涉及是物理知识，填写下表.（不能与示例相同，物理知识不能重复.）
（2）有人发明了“感应照孔门把手” ，只有在夜间且由人摸门把手时，锁孔旁的灯才量，从而方便夜间开锁. 它利用感应开关S1 （有人摸门把手时，S1闭合；无人摸门把手，S1断开）以及光敏开关S2 （天暗时S2闭合，天亮时S2 断开）控制电路，达到目的. 请根据上述描述，完成电路连接.。
