焊接件通用技术要求

合集下载

焊接件通用技术要求

焊接件通用技术要求（JB/ZQ4000.3-86）1.焊接结构件的长度尺寸公差见1-245c尺寸和形位公差数值.Plb，适用于焊接件和焊接足见的长度尺寸，焊接件的直线度、平面度和平行度公差见1-245c尺寸和形位公差数值.Plb，焊接件结构件的尺寸公差于形位公差等级选用见1-245c尺寸和形位公差数值.Plb2.标注和未标注角度的偏差见1-246a角度偏差.Plb，角度偏差的公差尺寸以短边为基准边，其长度从图样标明的基准点算起3.喷丸处理的焊接件，为了防止钢丸钻入焊缝，必须焊接内焊缝，并尽量避免内市和内腔，如果结构上必须有内市和内腔，则必须进行酸洗，以便达到表面除锈质量登记Be（见JB/ZQ4000.10-86附录A），对此图样需作标注4.由平炉钢制造的低碳钢结构件，可在任何温度下进行焊接，但为了避免焊接过程产生裂纹及脆性断裂，厚度较大的焊接件，焊削必须根据工艺要求，进行预热和缓冷，板厚超过30mm的重要焊接结构，焊后应立即消除内应力，消除内应力采用550-600℃回火，或200℃局部低温回火。

5.普通低合金结构制造的焊接件，必须按照焊接零件的碳当量和合金元素含量、零件的厚度、钢结构件的用途和要求进行焊前预热和焊后处理，见表1在气温较低、焊接件厚度较大的情况下焊接的普通低合金结构，应按表2的规定预热。

6.有密封内腔的焊接件，在热处理之前，应在中间隔板上适当的位置加工Φ10mm孔，使其空腔与外界相通，需在外壁上钻孔的，在热处理后要重新堵上。

7.焊缝射线探伤应符合GB3323-82的规定，要进行力学性能试验的焊接，应在图样或订伙技术要求中注明，焊缝的力学性能试验种类、试样尺寸按GB2649-81-GB2656-81的规定，试样板焊后与工件经过相同的热处理，并事先经过外观无损探伤检查。

8.焊件要进行密封性检验和耐压试验时，应按本标准要求进行，对耐压试验有要求时，应在图样或订货要求注明试验压力和试压时间。

焊接件通用技术规范

焊接件通用技术规范 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-焊接件通用技术规范1.目的为统一普通钢结构焊接件在工厂全过程的基本要求，特制订本规范。

2.范围如顾客未对焊接件产品的加工及检验要求做出明确规定（含规范和图纸）、或已给出的规定不全时，在技术文件编制、加工制作、性能试验、检验规则以及标识、包装、运输、贮存和检验等环节须执行本规范的要求。

3.一般要求焊接件的制造应符合经规定程序批准的产品图样、技术文件和本标准的规定。

焊接件材料和焊接材料3.2.1用于焊接件材料的钢号、规格、尺寸应符合产品图样的要求。

3.2.2用于焊接件的材料（钢板型钢等）和焊接材料（焊条、焊丝、焊剂等），进厂时应按照材料标准规定，验收合格后方准使用。

3.2.3对于无牌号和无合格证书的焊接件材料和焊接材料须进行检验和鉴定，确认合格后方准使用。

3.2.4原材料下料前的形状偏差应符合有关标准规定，否则应予以矫正或另作他用（矫正可下料前校正，也可下料后校正），使之达到要求。

矫正后，钢材表面不应留有明显的损伤。

焊接零件未注公差尺寸的形位公差3.3.1零件尺寸的极限偏差手工气割的板材、型钢（角钢、工字钢、槽钢）零件尺寸的极限偏差应符合表1规定。

3.2.2.1板材零件表面的直线度和平面度公差应符合表2规定，直线度应在被测面的全长上测量。

表2 mm3.2.2.2型材零件的直线度、平面度、垂直度公差应符合表3的规定，歪扭误差应符合表4的规定。

表3mm表4图1 L—边棱长度；t—直线度3.2.2.4板材零件边棱之间的垂直度与平行度，不得大于相应尺寸的公差之半（见图2）。

图23.2.2.5型材零件切割断面对其表面的垂直度以及型材零件切割断面的平行度，不得大于型材零件切割断面之间的尺寸公差之半（见图3）。

图33.2.2.6弯曲成型的筒体零件尺寸的极限偏差、圆角和弯角，（≥5mm钢板）应符合表6规定。

焊接件通用技术要求

焊接件通用技术要求焊接是一种重要的工艺，在许多行业和领域都得到广泛应用。

为了确保焊接件的质量和稳定性，我们需要遵循一些通用的技术要求。

本文将介绍焊接件通用技术要求，包括焊接材料、焊接过程、焊缝设计和质量控制等方面。

一、焊接材料在焊接过程中选择合适的焊接材料非常重要。

以下是一些关键要求和建议：1. 焊丝：焊丝应选择与被焊接材料相匹配的合金材料，并具有良好的流动性和融合性。

2. 气体保护剂：对于气体保护焊接，需使用合适的保护剂，如氩气，以确保焊接过程中没有氧气和杂质的污染。

3. 焊剂：焊剂有助于去除焊接过程中产生的氧化物和杂质，并提供更好的焊接效果。

应选择无毒、无害的焊剂，避免对环境和健康造成影响。

二、焊接过程1. 清洁焊接表面：在焊接之前，必须仔细清洁焊接表面，去除油污、氧化物和杂质，以确保良好的焊接连接。

2. 控制焊接温度：焊接时需要控制焊接温度，过高的温度可能导致焊接件损伤或变形，过低的温度则会影响焊接质量。

3. 控制焊接时间：焊接时间应根据焊接材料的厚度和类型来确定，以确保焊接均匀和牢固。

三、焊缝设计焊缝设计是确保焊接件结构强度和稳定性的重要因素。

以下是一些重要的焊缝设计要求：1. 焊缝尺寸：焊缝尺寸应根据焊接材料的厚度和要求的强度来确定，以确保焊接连接的牢固性。

2. 焊缝形状：焊缝形状应考虑焊接件所需的力学要求，并使焊接件具有较好的承载能力和抗拉强度。

3. 焊缝间距：焊缝间距应根据焊接件的尺寸和要求来确定，以确保焊接连接的均匀性和牢固性。

四、质量控制质量控制是确保焊接件质量和稳定性的关键。

以下是一些常见的质量控制方法：1. 非破坏性检测：通过使用超声波、射线或磁粉等非破坏性检测方法，检测焊接件是否存在缺陷或裂纹。

2. 拉力测试：通过对焊接件进行拉力测试，来评估焊接连接的强度和稳定性。

3. 视觉检查：通过目视检查焊接件的外观和表面质量，来评估焊接连接的质量。

综上所述，焊接件的通用技术要求涉及焊接材料的选择、焊接过程的控制、焊缝设计和质量控制等方面。

焊接件通用技术规范

焊接件通用技术规范1.目的为统一普通钢结构焊接件在工厂全过程的基本要求，特制订本规范。

3.一般要求3.1焊接件的制造应符合经规定程序批准的产品图样、技术文件和本标准的规定。

3.2焊接件材料和焊接材料3.2.1用于焊接件材料的钢号、规格、尺寸应符合产品图样的要求。

3.2.2用于焊接件的材料（钢板型钢等）和焊接材料（焊条、焊丝、焊剂等），进厂时应按照材料标准规定，验收合格后方准使用。

3.2.3对于无牌号和无合格证书的焊接件材料和焊接材料须进行检验和鉴定，确认合格后方准使用。

3.2.4原材料下料前的形状偏差应符合有关标准规定，否则应予以矫正或另作他用（矫正可下料前校正，也可下料后校正），使之达到要求。

矫正后，钢材表面不应留有明显的损伤。

3.3焊接零件未注公差尺寸的形位公差3.3.1零件尺寸的极限偏差手工气割的板材、型钢（角钢、工字钢、槽钢）零件尺寸的极限偏差应符合表1规定。

3.2.2零件形位公差3.2.2.1板材零件表面的直线度和平面度公差应符合表2规定，直线度应在被测面的全长上测量。

表2 mm3.2.2.2型材零件的直线度、平面度、垂直度公差应符合表3的规定，歪扭误差应符合表4的规定。

表3 mm3.2.2.3板材与型材零件切割边棱对表面垂直度，不得大于表5规定。

图1 L—边棱长度；t—直线度3.2.2.4板材零件边棱之间的垂直度与平行度，不得大于相应尺寸的公差之半（见图2）。

图23.2.2.5型材零件切割断面对其表面的垂直度以及型材零件切割断面的平行度，不得大于型材零件切割断面之间的尺寸公差之半（见图3）。

图33.2.2.6弯曲成型的筒体零件尺寸的极限偏差、圆角和弯角，（≥5mm钢板）应符合表6规定。

3.2.2.7对于焊接H型钢、梁等焊接量较大工件，在腹板冀板下料时，适当放长20~30mm,待焊接、校形完成后再取长短。

焊接件通用技术规范

焊接件通用技术规范1.目的为统一普通钢结构焊接件在工厂全过程的基本要求，特制订本规范.2.范围如顾客未对焊接件产品的加工及检验要求做出明确规定（含规范和图纸）、或已给出的规定不全时,在技术文件编制、加工制作、性能试验、检验规则以及标识、包装、运输、贮存和检验等环节须执行本规范的要求。

3.一般要求3.1焊接件的制造应符合经规定程序批准的产品图样、技术文件和本标准的规定。

3.2焊接件材料和焊接材料3。

2.1用于焊接件材料的钢号、规格、尺寸应符合产品图样的要求。

3。

2.2用于焊接件的材料（钢板型钢等）和焊接材料（焊条、焊丝、焊剂等),进厂时应按照材料标准规定,验收合格后方准使用。

3。

2。

3对于无牌号和无合格证书的焊接件材料和焊接材料须进行检验和鉴定,确认合格后方准使用。

3。

2。

4原材料下料前的形状偏差应符合有关标准规定,否则应予以矫正或另作他用（矫正可下料前校正，也可下料后校正）,使之达到要求。

矫正后,钢材表面不应留有明显的损伤.3.3焊接零件未注公差尺寸的形位公差3.3.1零件尺寸的极限偏差手工气割的板材、型钢（角钢、工字钢、槽钢）零件尺寸的极限偏差应符合表1规定。

3.2.2零件形位公差3.2。

2.1板材零件表面的直线度和平面度公差应符合表2规定，直线度应在被测面的全长上测量.表2 mm3.2。

2.2型材零件的直线度、平面度、垂直度公差应符合表3的规定，歪扭误差应符合表4的规定。

表3 mm3。

2.2。

3板材与型材零件切割边棱对表面垂直度,不得大于表5规定。

图1 L—边棱长度;t—直线度3.2。

2.4板材零件边棱之间的垂直度与平行度,不得大于相应尺寸的公差之半(见图2)。

图23。

2.2。

5型材零件切割断面对其表面的垂直度以及型材零件切割断面的平行度，不得大于型材零件切割断面之间的尺寸公差之半（见图3)。

图33。

2。

6弯曲成型的筒体零件尺寸的极限偏差、圆角和弯角,（≥5mm钢板）应符合表6规定。

3。

焊接件通用技术条件

焊接件通用技术条件一、一般要求1.1焊接件的制造应符合设计图样、工艺文件的规定。

1.2用于制造焊接件的原材料（钢板、型钢和钢管等)的钢号、规格、尺寸应符合设计图样要求:若不符合要求时,应按工厂材料代用制度代用。

1.3用于制造焊接件的原材料（钢板、型钢和钢管等)、焊接材料（焊条、焊丝、焊剂、保炉气体等）进厂时,须经技术检验部门根据制造厂的合格证明书及订货要求,按照工厂“原材料入厂验收规则”验收后，才准入库。

1.4对无牌号、无合格证明书的原材料和焊接材料须进行检验和鉴定,确定其牌号及规格方可使用。

1.5严禁使用牌号不明及未经检验部门验收的各种材料。

1.6焊接材料的使用及管理按JB/T3223-2007的规定。

1.7火焰切割件的质量要符合JB/T5000.2-2007的规定。

1.8焊接件涂装前要进行表面除锈处理，质量等级见JB/T5000.12-2007的规定。

二、钢材的初步矫正2.1各种钢材在划线前,其公差不符合以下两条（2.2和2.3）规定者,均须娇正以达到要求的公差。

2.2钢板局部的平面度,不应超过表1的规定。

2.3型钢在划线前各种变形超过表2规定时须矫正后才可划线,且局部波状及平面度在每米长度内不超过2mm。

三、钢材的成型弯曲3.1钢材的卷圆弯曲,当弯曲半径(内半径)大于下列数值时,可冷弯。

a.钢板：对于低合金钢R≥25δ；对于低碳钢R≥20δ。

其中：R——弯曲半径；δ——钢板厚度。

b.工字钢：R≥25H或R≥25B（随弯曲方向而定)。

其中：H——工字钢高；B——工字钢腿宽。

c.槽钢：R≥45B或R≥25H（随弯曲方向而定)。

其中：H——槽钢高；B——槽钢腿宽。

d.角钢：R≥45B。

其中：B——角钢腿宽(对不等边角钢随弯曲方向而定)。

3.2钢材的卷圆弯曲,当弯曲半径(内半径)小于以上（3.1）规定的数值时,需根据具体工艺进行热弯或弯后热处理。

如热弯,钢材应加热到900～1100℃。

弯曲完成时,温度不得低于700℃。

焊接件通用技术标准

目录
1、钢材和焊接材料的一般要求
2、钢材的初步矫正
3、钢材下料要求和焊接件的加工余量
4、钢材的成型弯曲
5、装配的点焊
6、焊缝
7、焊缝质量
8、焊接件变形的矫正
9、焊接件的热处理
10、焊接件的防锈处理和涂底漆
11、焊接件的未注尺寸公差和形状位置公差
12、检查与试验验收
本标准适用于本公司产品，也适用于产品装配中的焊接。

如执行其他焊接件标准，须经技术人员签字认定。

1、钢材和焊接材料的一般要求
1.1、钢材及焊接材料应有制造厂的合格证明书或器材检查站的复验合格证明书方可入库使用。

严禁使用排号不明、未经检查部门验收的各种钢材。

2、钢材的初步矫正
2.1型钢在划线前的各种变形如超过下列各种规定，必须经过矫正后方可划线：
2.1.1、局部波状凹凸不平及挠度、歪扭，在每米长度内不超过2mm。

2.2、钢材的初步矫正，一般在冷状态（不低于0°C）下进行，板材不允许锤击矫正，型材用平锤矫正，矫正产生的凹坑不得大于0.5mm。

2.3、对于弯曲度较大的，在冷状态下无法矫正的钢材，应加热矫正。

3.钢材下料要求和焊接件的加工余量
3.1、钢材下料应充分考虑利用数控切割和光电跟踪切割。

3.2、机械剪切一般用于厚度小于12mm的板材，剪切后，边棱与表。

焊接件的技术要求

焊接件技术要求：1. 本件的焊接应符合JB/T5000.3-1998<<焊接件通用技术条件>>的规定 .2. 本件加工后的尺寸及形位公差应符合JB/T5000.9-1998<<切削加工件通用技术条件>>的规定.3. 除注明者外,均采用E4303焊条进行连续焊缝焊接.4. 图中未注明的角焊缝,其高度分别为两连接件中最薄者厚度的0.8倍(单面焊)和0.4倍(双面焊).5. 焊缝需经消除残余应力处理,校平矫直后再进行机加工.6. 本件涂装前非加工表面应进行除锈处理,除锈等级达到Sa2 1/2或SP.10.7. 锐角倒钝。

1.该工装焊条材质选用J507焊条进行施焊。

2.未注焊角为∠**（根据要求自定），焊缝要求为连续焊缝，要求焊缝不能有明显的焊瘤、气孔、夹渣等缺陷。

3.该工装成型后，应打磨平整，倒角去毛刺。

4.油漆采用**（按实际情况处自定）防锈漆，油漆前应充分除锈焊接种类1、焊条电弧焊：原理——用手工操作焊条进行焊接的电弧焊方法。

利用焊条与焊件之间建立起来的稳定燃烧的电弧，使焊条和焊件熔化，从而获得牢固的焊接接头。

属气－渣联合保护。

主要特点——操作灵活；待焊接头装配要求低；可焊金属材料广；焊接生产率低；焊缝质量依赖性强（依赖于焊工的操作技能及现场发挥）。

应用——广泛用于造船、锅炉及压力容器、机械制造、建筑结构、化工设备等制造维修行业中。

适用于（上述行业中）各种金属材料、各种厚度、各种结构形状的焊接。

2、埋弧焊（自动焊）：原理——电弧在焊剂层下燃烧。

利用焊丝和焊件之间燃烧的电弧产生的热量，熔化焊丝、焊剂和母材（焊件）而形成焊缝。

属渣保护。

主要特点——焊接生产率高；焊缝质量好；焊接成本低；劳动条件好；难以在空间位置施焊；对焊件装配质量要求高；不适合焊接薄板（焊接电流小于100A时，电弧稳定性不好）和短焊缝。

应用——广泛用于造船、锅炉、桥梁、起重机械及冶金机械制造业中。

焊接件通用技术要求

6.有密封内腔的焊接件，在热处理之前，应在中间隔板上适当的位置加工Φ10mm孔，使其空腔与外界相通，需在外壁上钻孔的，在热处理后要重新堵上。

8.焊件要进行密封性检验和耐压试验时，应按本标准要求进行，对耐压试验有要求时，应在图样或订货要求注明试验压力和试压时间。

工程机械焊接件通用技术条件

工程机械焊接件通用技术条件1. 引言大家好，今天咱们聊聊一个可能不是每个人都懂的话题——工程机械焊接件的通用技术条件。

听起来高大上，其实说白了就是那些在工地上能把机器拼在一起的“火花技艺”。

想象一下，一个庞大的挖掘机，背后可不仅仅是铁块和螺丝，这其中还有焊接师傅的心血和智慧。

好吧，别着急，慢慢来，我们一步一步地捋清楚这事儿。

2. 焊接的基本要求2.1 焊接材料首先，咱们得谈谈焊接材料。

要想焊得好，材料可得过硬！就像吃饭得有好菜一样。

常见的焊接材料有钢、铝，还有一些合金。

每种材料都有自己的“脾气”，比如钢就喜欢高温的拥抱，而铝呢，可能就有点怕热。

这可真是有意思！在选择材料时，要考虑到焊接的环境和用途，毕竟不是所有的材料都能应对极端天气和高强度的工作。

2.2 焊接工艺接下来，我们说说焊接工艺。

要焊接得漂亮，那可是门技术活儿。

常见的焊接方式有气体保护焊、电弧焊，还有TIG焊等。

每种焊接方式都有它的优缺点，就像每个孩子都有自己的特长。

选择合适的焊接工艺，不仅能保证焊接的质量，还能提高效率。

就想想，工人们在烈日下忙活，能省点力气，那可是一件大好事！3. 焊接质量控制3.1 检测方法焊接质量的好坏直接关系到工程机械的安全性，这可是一件大事。

为此，焊接完成后一定要进行质量检测。

常见的检测方法有目视检查、超声波检测和X射线检测。

就像是看病，医生总得检查一下才能下诊断嘛！这些检测方法可以帮助我们发现潜在的缺陷，及时“打预防针”。

3.2 质量标准当然，光检测还不够，得有标准！焊接件的质量标准就像是比赛的规则，谁都不能随便改。

国家和行业都有一套严格的标准，确保每一个焊接件都能承受得住考验。

这些标准涵盖了焊缝的外观、强度、耐腐蚀性等等。

可以说，这些标准就像是一座座灯塔，指引着焊接师傅们朝着正确的方向前行。

4. 结语最后，我们总结一下，工程机械焊接件的通用技术条件就像一把钥匙，打开了安全与效率的大门。

在这个充满挑战的领域里，焊接师傅们用他们的巧手和经验，为我们搭建起一座座坚固的“桥梁”。

焊接件技术要求及快速标注技巧

焊接件技术要求及快速标注技巧浩辰CAD具有自主的知识产权，保持主流软件操作模式，符合用户设计习惯，完美兼容AutoCAD，在世界100多个国家和地区得到应用。

利用浩辰CAD软件标注焊接符号，不但参数全面，而且快捷方便。

焊接件通用技术要求(JB/ZQ400.3-86)1.焊接结构件的长度尺寸公差见1-245c 尺寸和形位公差数值.plb，适用于焊接零件和焊接组件的长度尺寸。

焊接件的直线度.平面度和平行度公差见 1-245c 尺寸和形位公差数.plb，焊接结构件的尺寸公差与形位公差等级选用见1-245b 尺寸和形位公差等级.plb2.标注和未标注角度的偏差见1-246a 角度偏差.plb，角度偏差的公称尺寸以短边为基准边，其长度从图样标明的准点算起.。

3.喷丸处理的焊接件，为了防止钢丸钻入焊缝，必须焊接内焊缝，并尽量避免内室和内腔.如果结构上必须有内室和内腔，则必须进行酸洗，以便达到表面除锈质量等级Be(见JB/ZQ4000.10-86附录A). 对此图样需作标注。

4.由平炉钢制造的低碳钢结构件，可在任何温度下进行焊接.但为了避免焊接过程产生裂纹及脆性断裂，厚度较大的焊接件，焊削必须根据工艺要求，进行预热和缓冷. 板厚超过30mm的重要焊接结构，焊后应立即消除内应力，消除内应力采用550-600℃回火，或200℃局部低温回火。

5.普通低合金结构钢制造的焊接件，必须按照焊接零件的碳当量和合金元素含量、零件的厚度、钢结构件的用途和要求进行焊前预热和焊后处理，见表1 .表1:在气温较低、焊接件厚度较大的情况下焊接的普通低合金结构，应按表2的规定预热.表2 :Φ10mm孔，使其空腔与外界相通.需在外壁上钻孔的，在热处理后要重新堵上。

7.焊缝射线探伤应符合GB3323-82的规定.要进行力学性能试验的焊接，应在图样或订货技术要求中注明.焊缝的力学性能试验种类、试样尺寸按GB2649-81-GB2656-81的规定，试样板焊后与工件经过相同的热处理，并事选经过外观无损探伤检查。

焊接件通用技术标准

焊接件通用技术标准1.目的为统一一般钢结构焊接件在工厂全进程的大体要求，特制订本标准。

2.范围如顾客未对焊接件产品的加工及查验要求做出明确规定（含标准和图纸）、或已给出的规定不全时，在技术文件编制、加工制作、性能实验、查验规那么和标识、包装、运输、贮存和查验等环节须执行本标准的要求。

3.一样要求焊接件的制造应符合经规定程序批准的产品图样、技术文件和本标准的规定。

焊接件材料和焊接材料3.2.1用于焊接件材料的钢号、规格、尺寸应符合产品图样的要求。

3.2.2用于焊接件的材料（钢板型钢等）和焊接材料（焊条、焊丝、焊剂等），进厂时应依照材料标准规定，验收合格后方准利用。

3.2.3关于无牌号和无合格证书的焊接件材料和焊接材料须进行查验和鉴定，确认合格后方准利用。

3.2.4原材料下料前的形状误差应符合有关标准规定，不然应予以矫正或另作他用（矫正可下料前校正，也可下料后校正），使之达到要求。

矫正后，钢材表面不该留有明显的损伤。

焊接零件未注公差尺寸的形位公差3.3.1零件尺寸的极限误差手工气割的板材、型钢（角钢、工字钢、槽钢）零件尺寸的极限误差应符合表1规定。

3.2.2零件形位公差3.2.2.1板材零件表面的直线度和平面度公差应符合表2规定，直线度应在被测面的全长上测量。

表2 mm3.2.2.2型材零件的直线度、平面度、垂直度公差应符合表3的规定，歪扭误差应符合表4的规定。

表3 mm3.2.2.3板材与型材零件切割边棱对表面垂直度，不得大于表5规定。

图1 L—边棱长度；t—直线度3.2.2.4板材零件边棱之间的垂直度与平行度，不得大于相应尺寸的公差之半（见图2）。

图23.2.2.5型材零件切割断面对其表面的垂直度和型材零件切割断面的平行度，不得大于型材零件切割断面之间的尺寸公差之半（见图3）。

图33.2.2.6弯曲成型的筒体零件尺寸的极限误差、圆角和弯角，（≥5mm 钢板）应符合表6规定。

3.2.2.7关于焊接H 型钢、梁等焊接量较大工件，在腹板冀板下料时，适当放长20~30mm,待焊接、校形完成后再取长短。

焊接件通用技术要求

焊接件通用技术要求
一、焊接件的通用技术要求：焊接部位应平直、无毛刺、无裂纹、无气孔、无夹杂物；焊丝应选用质量好、规格明确的产品；焊接前应
对钢材进行除毛刺、打磨处理，去除表面油污和灰尘，确保焊接质量；焊接时应保证电弧稳定，控制电流大小，焊接速度均匀；焊接后应按
要求进行除渣、研磨等处理；焊接件应符合相关标准及技术要求，并
保证其使用寿命和安全性。

二、焊接工艺要求：在进行焊接前，应先对工件进行预处理，对其表
面进行去污、除锈等处理，以保证焊接质量；在选择焊接材料时，应
根据工件材料及要求选用合适的焊接材料，严格按照技术规范进行焊
接工艺控制，确保焊接质量和稳定性；焊接时应严格控制焊接温度，
避免过热和过冷引起的质量问题，保证焊接强度和耐腐蚀性；焊接完
成后，应进行磨光、去渣等处理，确保焊缝平整、无裂纹、无毛刺、
无夹杂物，保证焊接质量；焊接工艺应按照规范要求进行记录并进行
质量检测，确保焊接质量和稳定性。

焊接件通用技术条件

焊接件通用技术条件．主题内容与适用范围1. 本标准规定了本公司产品焊接件的技术要求，试验方法和检验规则。

本标准适用于本公司生产的造纸机械、矿山机械、环保设备及其它产品焊接件的制造和检验。

若本标准规定与图纸要求相矛盾时，应以图纸要求为准。

气体保护本标准适用于碳素结构钢、低合金结构钢和不锈钢材料，采用手工电弧焊、CO2焊及氩弧焊方法制造的焊接件。

技术要求2. 材料2.1用于制造焊接结构件的原材料（板材、型材等）的牌号、规格、尺寸应符合图样或2.1.1 技术文件的要求，若不符时，应按公司内材料代用制度办理材料代用。

用于焊接件的材料（钢板、型钢、铸钢、焊条、焊丝等）购进时，应有质量证明书，2.1.2 并按材料标准规定检验合格后，方准入库使用。

对无牌号、无质证书的原材料和焊材，必须进行检验和鉴定。

其成份和性能符合要 2.1.3 求时方准使用。

钢板的初步矫正2.2各种钢材在划线前，不能有较大的变形，其形状公差不得超出下列规定：2.2.1规定钢板的平面度不应超过表1a1钢板平面度公差f1000:f测量工厚16f=2米平f=1厚16b.型材的直线度和垂直度公差不超过表2的规定2角全长直线度误2/1000，在每米长度内槽超2钢垂直度误1/100，但不大1.（不等角角钢按长边宽度计算工歪扭：100时100时5钢槽钢腿相对腰的垂直度误差f≤1/100b的规定，当超过规定，本公司无法矫正时，经检验部门同意，可用于歪扭不超过表2c.次要结构。

钢材的矫正。

可用机械矫正和火焰矫正，或在平台上锤击。

矫正后的钢材，不得有2.2.21mm。

明显的伤痕，其伤痕深度，钢板一般≤0.5mm，型钢≤不锈钢材料不准用铁锤直接锤击（可垫一铜块锤击或用木锤锤击）2.2.3 号料划线前的准备2.3划线或样板的制作，需考虑结构在焊接时所产生的收缩量，收缩量的大小，按工艺2.3.1一般箱型或工字型结构或类似箱型划工字型结构，要求规定。

如工艺文件没有规定时，L按下式计算纵向焊缝收缩量⊿)：筋、隔板数量mm(L：焊件纵向焊缝总长；n⊿L=1/1000L=0.5n按下式计算横向焊缝的收缩量⊿Bmm)：焊件横向焊缝总长⊿B=1/1000B (B焊接结构件的装配间隙，在制作样板时应予以考虑。

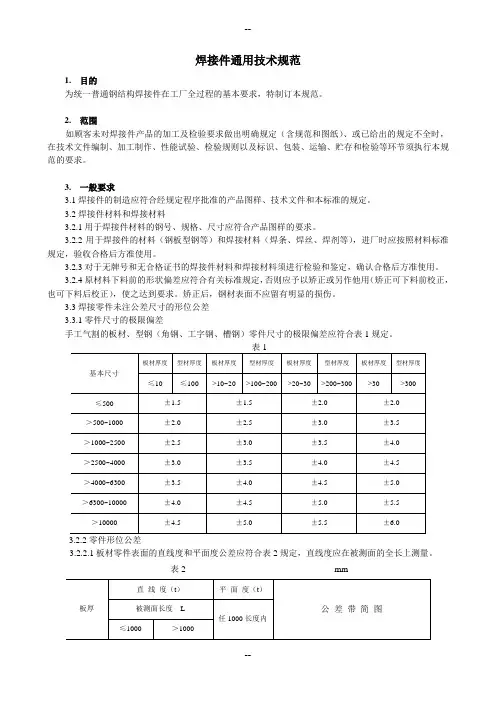

焊接件通用技术规范

焊接件通用技术规范1.目的为统一普通钢结构焊接件在工厂全过程的基本要求，特制订本规范。

2.范围如顾客未对焊接件产品的加工及检验要求做出明确规定（含规范和图纸）、或已给出的规定不全时,在技术文件编制、加工制作、性能试验、检验规则以及标识、包装、运输、贮存和检验等环节须执行本规范的要求。

3.一般要求3.1焊接件的制造应符合经规定程序批准的产品图样、技术文件和本标准的规定。

3。

2焊接件材料和焊接材料3。

2。

1用于焊接件材料的钢号、规格、尺寸应符合产品图样的要求。

3.2.2用于焊接件的材料（钢板型钢等)和焊接材料(焊条、焊丝、焊剂等），进厂时应按照材料标准规定,验收合格后方准使用。

3.2.3对于无牌号和无合格证书的焊接件材料和焊接材料须进行检验和鉴定,确认合格后方准使用。

3.2.4原材料下料前的形状偏差应符合有关标准规定，否则应予以矫正或另作他用(矫正可下料前校正,也可下料后校正），使之达到要求。

矫正后,钢材表面不应留有明显的损伤。

3.3焊接零件未注公差尺寸的形位公差3.3.1零件尺寸的极限偏差手工气割的板材、型钢（角钢、工字钢、槽钢）零件尺寸的极限偏差应符合表1规定.3。

2.2零件形位公差3。

2.2。

1板材零件表面的直线度和平面度公差应符合表2规定，直线度应在被测面的全长上测量.表2 mm3.2.2.2型材零件的直线度、平面度、垂直度公差应符合表3的规定，歪扭误差应符合表4的规定.表3 mm3.2。

2.3板材与型材零件切割边棱对表面垂直度，不得大于表5规定。

图1 L—边棱长度；t—直线度3.2.2。

4板材零件边棱之间的垂直度与平行度，不得大于相应尺寸的公差之半（见图2）。

图23.2。

2.5型材零件切割断面对其表面的垂直度以及型材零件切割断面的平行度，不得大于型材零件切割断面之间的尺寸公差之半（见图3)。

图33。

2.2。

6弯曲成型的筒体零件尺寸的极限偏差、圆角和弯角，（≥5mm钢板)应符合表6规定.3.2。

焊接件通用技术规范

焊接件通用技术规范1.目的为统一普通钢结构焊接件在工厂全过程的基本要求，特制订本规范。

3.一般要求焊接件的制造应符合经规定程序批准的产品图样、技术文件和本标准的规定。

焊接件材料和焊接材料3.2.1用于焊接件材料的钢号、规格、尺寸应符合产品图样的要求。

3.2.2用于焊接件的材料（钢板型钢等）和焊接材料（焊条、焊丝、焊剂等），进厂时应按照材料标准规定，验收合格后方准使用。

3.2.3对于无牌号和无合格证书的焊接件材料和焊接材料须进行检验和鉴定，确认合格后方准使用。

3.2.4原材料下料前的形状偏差应符合有关标准规定，否则应予以矫正或另作他用（矫正可下料前校正，也可下料后校正），使之达到要求。

矫正后，钢材表面不应留有明显的损伤。

焊接零件未注公差尺寸的形位公差3.3.1零件尺寸的极限偏差手工气割的板材、型钢（角钢、工字钢、槽钢）零件尺寸的极限偏差应符合表1规定。

3.2.2零件形位公差3.2.2.1板材零件表面的直线度和平面度公差应符合表2规定，直线度应在被测面的全长上测量。

表2 mm3.2.2.2型材零件的直线度、平面度、垂直度公差应符合表3的规定，歪扭误差应符合表4的规定。

表3 mm表4 mm3.2.2.3板材与型材零件切割边棱对表面垂直度，不得大于表5规定。

图1 L—边棱长度；t—直线度3.2.2.4板材零件边棱之间的垂直度与平行度，不得大于相应尺寸的公差之半（见图2）。

图23.2.2.5型材零件切割断面对其表面的垂直度以及型材零件切割断面的平行度，不得大于型材零件切割断面之间的尺寸公差之半（见图3）。

图33.2.2.6弯曲成型的筒体零件尺寸的极限偏差、圆角和弯角，（≥5mm 钢板）应符合表6规定。

3.2.2.7对于焊接H 型钢、梁等焊接量较大工件，在腹板冀板下料时，适当放长20~30mm,待焊接、校形完成后再取长短。
