E级控制测量技术方案
E级GPS测量技术设计书
E 级GPS 测量技术设计书一、任务概述为巩固此学期所学的GPS控制测量，安排了此次实习，本次实习要求通过GPS定位测量综合训练，掌握布设GPS控制网的方法，培养自身的测量能力，熟悉GPS技术。
能使用GPS进行静态数据的采集并且数据处理，可以完整的整理出坐标数据。
本次实习先布设E 级GPS控制网，再进行GPS控制测量。
二、测区概况本测区位于xxxx，地势相对比较平坦，视野也较开阔，我们选的点尽量选在地势较空旷开阔的地方，以减免一些不必要的干扰。
由于条件限制，有两个点位于马路边，由于马路边行人，大型车辆比较多，这可能给测量带来一定的不便和误差。
其他总体情况还是比较良好。
三、测量依据1、《全球定位系统（GPS）测量规范》（GB/T18314—2001）；2、《全球定位系统城市测量技术规程》（CJJ73—99）；3、《公路全球定位系统（GPS）测量规范》（JTJ/T066—98）；4、《数字产品质量要求》（GB17491.1）;四、已有资料利用情况此次测量任务利用分布在xxx和xxx三个已知点D1、X2、X1，经过对这两点的分析可知，这三点的坐标系统与此次测量所用坐标系统相同，点位保存完整，精度及等级也能达到本次测量要求，无需进行换带计算。
只需将此已知数据引入测区即可。
五、主要的作业方法和技术规定此次实习所用的仪器是南方测绘型号的GPS，此GPS操作简单，只需进行静态选择，主要的技术指标是针对选点和外业观测的，具体技术指标如下：1、GPS测量主要技术要求（1）平均边长表1 GPS网中各点平均边长AA A B C D E平均距离1000 300 70 10~15 5~10 0.2~5 （2）外业观测要求表2 各级GPS测量基本技术要求规定AA A B C D E卫星截止高度角（°）10 10 15 15 15 15 同时观测有效卫星数≥4 ≥4 ≥4 ≥4 ≥4 ≥4 有效观测卫星总数≥20 ≥20 ≥9 ≥2 ≥4 ≥4观测时段数≥10 ≥6 ≥4 ≥2 ≥1.6≥1.6表3 观测技术要求AA A B C D E时段长度min静态≥720≥540≥240≥60≥45≥40 快速静态双频+P（Y）码- - - ≥10≥5 ≥2双频全波- - - ≥15≥5 ≥2级别项目级别项目级别项目单频或双频半波- - - ≥30≥5 ≥2采样间隔S静态30 30 30 10~3010~3010~30 快速静态- - - 5~5 5~155~15时间中任一卫星有效观测时间min静态≥15 ≥15 ≥15 ≥15≥15≥15 快速静态双频+P（Y）码- - - ≥1 ≥1 ≥1 双频全波- - - ≥3 ≥3 ≥3 单频或双频半波- - - ≥5 ≥5 ≥5注：1、在时段中观测时间符合表7中第七项规定的卫星，为有效观测卫星；2、计算有效观测卫星总数时，应将各时段的有效观测卫星数扣除其间的重复卫星数；3、观测时段长度，应为开始记录数据到结束记录的时间段；4、观测时段数≥1.6，指每站观测一时段，至少60%测站再观测一时段。
E级GPS控制测量技术设计书
... . .E级GPS控制测量技术设计书***建筑工程二0一四年二月目录1、作业技术流程2、技术要点2.1准备工作2.2技术设计2.4选点埋石2.5野外观测2.6数据处理2.7平差计算2.8质量检查与自检报告2.9技术报告3.0成果整理与提交3、例1、作业技术流程E级GPS控制测量在地形测量、地籍测量中一般是测区的首级平面控制，控制网的精度保证是后续其它工序的根底。
E级GPS控制测量工作时一般按以下流程进展工作：准备工作→技术设计→选点埋石→野外观测→数据处理→平差计算→质量检查与自检报告→技术报告→成果整理与提交。
2、技术要点2.1准备工作E级GPS控制测量的准备工作主要有：熟悉工程的合同或协议，了解委托单位对工程的特殊要求。
收集与测区有关的高等级控制点成果及相关资料，收集需用的地形图资料、技术标准，按规或委托单位的要求制作标石，对参加施工的仪器设备按要求进展检验或校验。
进展现场踏勘了解测区现状和高等级控制点的保存情况，为技术设计做好准备。
准备施工的其它后勤保障工作。
2.2 选点埋石2.2.1 选点1．选点人员应由熟悉GPS测量技术及地质技术的人员承当。
选点前必须充分研究专业设计书；充分认知测区的地理、地质、水文、气象、验潮等环境信息；熟悉可利用的各种设施、位置环境、交通、水电等信息。
2. 选点人员应收集测区地质资料，实地勘察选定点位。
同时考察卫星通视环境与电磁干扰环境，确定可用标石类型、记录点之记有关容，实地树立标志牌、拍摄照片等。
选点〔埋石〕所占用的土地，应得到土地使用者或管理者的同意。
3．点位应选择在稳定坚实的基岩、岩石、土层、建筑物顶部等能长期保存、满足观测条件的地点，并做好选点标记。
点位尽可能位于地面，城区应尽量选在楼顶上，以便于保存和通视。
点位应尽量选在交通便利，方便观测的位置。
4．选点时应避开环境变化大，测量标志难以永久保存的地点，如易受水淹的河床、低地、靠近铁路、公路、已规划的易受施工影响有剧烈震动的地点。
E级GPS平面控制网技术设计书
E级GPS平面控制网技术设计书1、概述本次gps平面控制测量任务和作业容是位于北部松花江主航道北侧，为配合本次控制测量课程设计任务，需在江心岛开发区约4.2平方公里的测区围建立E级GPS平面控制网。
2、测区自然地理概况和已有资料2.１、测区自然地理概况测区位于省市北部松花江主航道北侧，是松花江泛洪区自然形成的梭形岛，为河漫滩湿地。
该岛地理位置优越,南北与市区相望,西隔宾洲铁路桥与太阳岛相望。
测区东西长约4.5公里，南北最宽约1.3公里，面积达4.2平方公里，平均海拔115米，位于松花江中游，属中温带大陆性季风气候，冬长夏短，全年平均降水量569.1毫米，降水主要集中在6-9月，夏季占全年降水量的60%。
四季分明，冬季1月平均气温约零下19度；夏季7月的平均气温约23度。
测区围：测区地理坐标为东经：126度37分—126度40分北纬：45度48分实测围呈不规则形状，围面积约4.2平方公里。
2.2、测区已有资料成果情况测区有google earth卫星遥感图一幅，该图可供图上选点。
此外，测区有校区控制三角点2个，其数据如下：3、测量技术设计依据（1）GB-T-18314-2009《全球定位系统(GPS)测量规》（2）CJJ 73-97《全球定位系统城市测量技术规程》（3）CH 1002-95《测绘产品检查验收规定》（4）CH 1003-95《测绘产品质量评定标准》（5）CH / T1004《测绘技术设计规定》（5）CJJ -8-99《城市测量规》4、使用仪器本次测量采用的GPS接收机型号是南方北极星GPS 9600，该GPS仪接受的信号是L1-C/A码。
其平面精度：5mm+1ppm ，高程精度：10mm+2ppm 。
5、布网方案5.1、布网要求GPS 网相邻点间基线中误差按下式计算：式中(mm)为固定误差；(ppm)为比例误差系数；(km)为相邻点间的距离。
GPS-E 级网的主要技术要求应符合表1规定。
测绘工作技术方案
上饶市信州区（秦峰乡、朝阳乡）宅基地登记发证测绘技术方案1、概述党的十七届三中全会和2010年中共中央一号文件指出:加快推进社会主义新农村建设,健全严格规范的农村土地管理制度，完善农村宅基地制度，严格宅基地管理，加快农村集体土地所有权、宅基地使用权、集体建设用地使用权等确权登记颁证工作，依法保障农户宅基地用益物权。
为贯彻落实十七届三中全会和2010年中共中央一号文件精神，认真做好农村宅基地确权登记发证工作，推进农村土地制度改革，国土资源部决定在山东省潍坊市、江西省上饶市、海南省三亚市和内蒙古自治区阿拉善左旗组织开展2010年度农村宅基地登记发证试点工作。
上饶市国土资源局决定将上饶市的试点放在信州区，开展农村宅基地登记发证试点工作。
按照《土地登记规则》的需要，为进一步做好农村宅基地登记发证工作，现开展上饶市信州区及辖区乡级宅基地登记发证测绘工作。
本次测绘计划于2011年12月31前完成全部地籍测绘及数据建库工作。
2、宅基地登记发证测绘范围及概况信州区位于江西省东北部信江河上游区域，是上饶市的主城区，全市政治、经济、文化中心，属亚热带湿润气候，雨量充沛，气候温和，日照充足，四季分明。
无霜期约288天，年平均气温18.3℃ ,年降雨量1954.8毫米，年日照时数1621.7小时。
现辖5街道办（东市、西市、北门、水南、茅家岭）2镇（沙溪、灵溪）2乡（秦峰、朝阳），共有51个社区居委会，18个居委会，50个村委会。
总面积339平方千米。
宅基地登记发证范围（秦峰乡、朝阳乡）面积约12.45平方公里。
其中心地理位置：东经：118°07′00″—118°01′02″，北纬：28°31′52″—28°24′10″，交通十分便利。
3、工作目标(1) 充分运用以GPS、RS、GIS为代表的3S技术和数字测绘技术，通过权属调（核）查、地籍测量，对信州区（秦峰乡、朝阳乡）范围内的所有农村宅基地的位置、界线、数量、质量等基本情况进行全面调查核实。
E级GPS控制网技术要求

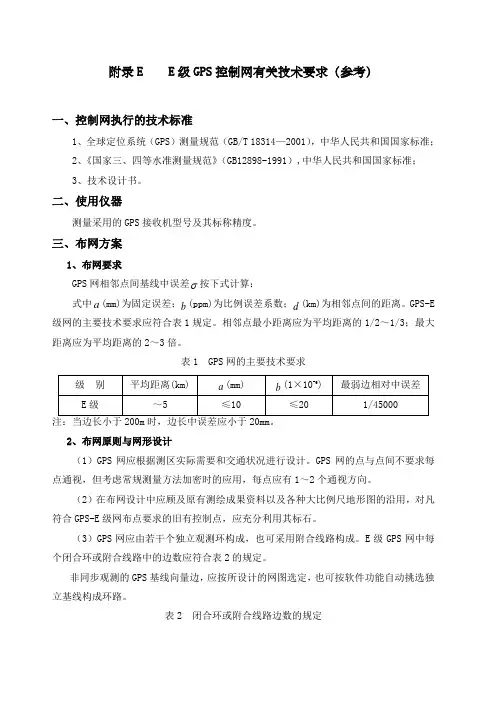

附录E E级GPS控制网有关技术要求（参考）一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T 18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。
二、使用仪器测量采用的GPS接收机型号及其标称精度。
三、布网方案1、布网要求GPS网相邻点间基线中误差 按下式计算：式中a(mm)为固定误差；b(ppm)为比例误差系数；d(km)为相邻点间的距离。
GPS-E 级网的主要技术要求应符合表1规定。
相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。
表1 GPS网的主要技术要求2、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。
GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。
（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。
（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。
E级GPS网中每个闭合环或附合线路中的边数应符合表2的规定。
非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。
表2 闭合环或附合线路边数的规定（4制点联测，联测总点数不得少于3个。
（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。
四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。
选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。
控制测量技术设计书
控制测量技术设计书学生姓名：黄伟学号：13专业：测绘工程班级：12测绘实习日期：实习地点：漳州市云霄县指导老师：张高兴一. 基本技术要求（一）引用标准与作业依据1、《国家基本比例尺地图图式第一部分：1：500 1：1000 1：2000地形图》， GB/，以下简称《图式》；2、《城市测量规范》，CJJ 8—99，以下简称《规范》；3、《全球定位系统（GPS）测量规范》， GB/T 18314-2009；4、《国家三、四等水准测量规范》，GB/T 12898-2009；5、《国家大地测量基本技术规定》，GB 22021-2008；6、《基础地理信息标准数据基本规定》，GB 21139-2007；7、《测绘技术设计规定》，CH/T1004-20058、《福建省1：500 1：1000 1：2000基本比例尺数字地形图测绘技术规定》， FCB001-2005；（二）坐标系统及已有成果利用1、平面坐标系统：1980西安坐标系，1985国家高程基准。
2、委托方提供的高等级控制点水准测量成果数据和武平县似万安乡大地水准面精化成果，成果为1985国家高程基准，可用于本测区高程起算。
3、近年来有关测绘单位，在测区施测并验收合格的1:500、1:1000比例尺数字化图件成果可以作为修测底图。
4、1:5000 1:10000地形图、影像图可用于工作计划及引用参考。
二. 项目概况项目名称：云霄县农村地籍和房屋调查测区概况：云霄县为福建省漳州市下辖的一个县，位于福建省南部沿海。
处于闽粤交界地带和厦门、汕头两个经济特区之间，地理坐标为北纬23°45′-24°14′，东经117°07′-117°33′。
总面积平方千米。
县人民政府驻云陵镇。
全县辖6个镇、3个乡：云陵镇、陈岱镇、东厦镇、莆美镇、峛屿镇、火田镇、下河乡、马铺乡、和平乡。
云霄县属南亚热带海洋性季风气候，年平均气温摄氏度。
雨量充沛、土地肥沃。
e级gps控制测量课程设计
e级gps控制测量课程设计一、教学目标本课程旨在让学生掌握e级GPS控制测量的基本原理和方法，能够独立进行GPS控制测量，并理解其在工程和科研中的应用。
具体目标如下：1.掌握GPS控制测量的基本概念、原理和方法。
2.了解GPS控制测量的精度及其影响因素。
3.熟悉GPS控制测量的数据处理方法。
4.能够使用GPS设备进行控制测量。
5.能够进行GPS控制测量的数据处理和分析。
6.能够运用GPS控制测量结果进行工程和科研的应用。
情感态度价值观目标：1.培养学生的实践操作能力，提高解决实际问题的能力。
2.培养学生对科学探究的兴趣和热情。
3.培养学生团队合作精神，提高沟通与协作能力。
二、教学内容本课程的教学内容主要包括以下几个部分：1.GPS控制测量的基本概念、原理和方法。
2.GPS控制测量的精度及其影响因素。
3.GPS控制测量的数据处理方法。
4.GPS控制测量在工程和科研中的应用。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
具体包括：1.讲授法：讲解GPS控制测量的基本概念、原理和方法。
2.讨论法：学生针对实际案例进行讨论，提高学生解决问题的能力。
3.案例分析法：分析典型工程案例，使学生更好地理解GPS控制测量的应用。
4.实验法：引导学生进行实际操作，培养学生的实践能力。
四、教学资源为了保证教学效果，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT，直观地展示GPS控制测量的原理和操作过程。
4.实验设备：准备GPS测量仪器和相关设备，为学生提供实践操作的机会。
通过以上教学资源的支持，我们将努力提高学生的学习效果，达到课程目标。
五、教学评估本课程的教学评估将采用多元化的评估方式，以全面、客观、公正地评价学生的学习成果。
评估方式包括：1.平时表现：通过课堂参与、提问、回答问题等方式评估学生的学习态度和理解程度。
控制测量设计书
控制测量设计书(12)。
控制测量设计书一、概述本次控制测量任务是为了满足某市城市测量项目的需求，目的是建立全市范围内的平面控制网和高程控制网，为后续的详细测量、规划、设计和施工提供准确的地理信息数据。
本设计书详细阐述了控制测量的方案、方法、技术要求和实施计划。
二、任务与目标1.建立全市范围内的平面控制网和高程控制网，覆盖整个市区及周边区域。
2.确定控制点的位置和密度，以满足详细测量、规划、设计和施工的需求。
3.确定测量方法和技术要求，保证控制测量的精度和可靠性。
4.制定实施计划，包括时间安排、人员分工、设备准备和数据处理等。
三、测量方案1.平面控制测量：采用全球定位系统（GPS）技术，建立全市的平面控制网。
控制点应选在通视良好、交通便利的地方，每隔200米设置一个控制点，对于重点区域和建筑物密集区应适当增加控制点密度。
2.高程控制测量：采用水准测量方法，建立全市的高程控制网。
水准点应选在稳固可靠的地方，避免被破坏或移动。
对于山区和丘陵地区，应适当增加水准点密度。
3.测量数据处理：采用专业的测量软件对测量数据进行处理，包括数据采集、平差计算、坐标转换等。
数据处理完成后，应进行精度评估和成果质量检查，确保控制测量的精度和可靠性。
四、技术要求1.GPS测量技术要求：采用静态相对定位模式进行测量，观测时段长度不小于1小时，观测时选择无遮挡物的开阔地方，以保证卫星信号接收质量。
数据处理时应进行基线解算和平差计算，并检查点位精度是否符合要求。
2.水准测量技术要求：使用精密水准仪进行测量，观测时选择适宜的天气条件和时间段。
对于不同等级的水准路线，应根据规范要求进行观测和计算，保证高程控制的精度和质量。
3.数据处理技术要求：使用专业的测量软件进行数据处理，包括数据采集、平差计算、坐标转换等。
数据处理时应考虑各种误差的影响，并进行精度评估和成果质量检查，确保控制测量的精度和可靠性。
五、实施计划1.准备阶段：制定控制测量方案，准备测量设备和技术资料。
城区GPS_E级控制测量技术设计书
城区GPS-E级控制测量技术设计书一、项目及任务概况为加强土地管理和满足城镇规划建设的需要，受**县国土资源局委托，由**信息技术有公司承接**县城区GPS-E级控制测量任务，现根据国家和省有关技术《规》、《规程》制定本技术设计书。
**县，省市辖县，革命老区县，地处省东北部，江上游，是粤东丘陵地带的一部分。
测区位于**城区和城区周边水寨、河东、横陂、转水四镇，施测围由甲方具体划定(详见下图)，面积约189平方公里，根据要求施测GPS-E级控制点约32个。
二、采用任意带坐标的建议从**县城所处的地理坐标位置（115°34′-115°42′）来看，正好落在高斯正形投影3°带中央子午线为117°的39带西边缘，基本上位于114°（38带）与117°（39带）的相交处（115°30′），测区偏离中央子午线西向约140KM，其长度变形值很大，按理论计算，长度变形约为27.2CM/KM。
根据《城市测量规》CJJ8－2011规定，当长度变形值大于2.5CM/KM时，可采用高斯正形投影任意带的平面直角坐标系统，投影面可采用城市平均高程面。
为确保测区的成图成果质量，也为用图单位在征地、放桩等工程测量中有精度保证，做到平面控制点坐标反算的边长与实量边长尽可能相符，建意测区采用高斯正形投影任意带的平面直角坐标系统（80坐标系），将中央子午线通过**县城，定为：115°45′。
如本测区所测图幅与原测图幅在技术上有矛盾,可通过平移的办法处理。
以上建议供参考，否测按不予边长变形的考虑进行实测。
三、作业依据1.《全球定位系统（GPS）测量规》 GB/T 18314-20092.《卫星定位城市测量技术规》 CJJ/T 73-20103.《城市测量规》 CJJ/T 8-20114.《国家三、四等水准测量规》 GB/T 12898-20095.《数字测绘成果质量检查与验收》 GB/T 18316-20086.本项目的技术设计书四、已有资料的分析与利用1.平面控制资料测区及周边地区有原国家点和军控点，为1980年坐标系，可作为本次控制测量平面起算点。
e等gps静态测量规范
竭诚为您提供优质文档/双击可除e等gps静态测量规范篇一：gps静态控制测量外业操作指南gps控制测量外业作业要求及技术指南一：外业观测作业人员操作内容安置接收机天线（严格对中整平、定向、量取仪器高）、设置接收机中的参数（如观测模式、截止高度角、和采样间隔等；如不设参数，接收机一般就采用缺省值），以及开机、关机等工作，其他工作由接收机自动完成。
二：操作流程：【选点与埋石——gps接收机的检查——观测方案设计——观测作业——外业观测成果质量检核】1.选点准备：根据收集的测区内及周边现有平面和高程控制点以及测区地形图等，依据项目任务书或合同书以及相关规范的要求在图上进行设计，标绘处计划设站的区域。
1.1选点的基本要求基本要符合规范（全球定位系统gps测量规范gb/t18314-20xx）的相关要求：a）测站四周视野开阔，高度角15°以上不允许存在成片的障碍物b）远离大功率无线电发射源，以免损坏接收机天线，高压1/16电线50米至少，大功率无线发射源至少200米。
c）测站远离房屋、围墙、广告牌、山坡及大面积平静水面（湖泊、池塘）等信号反射物，以免出现严重的多路径效应。
d）点位应位于地质条件良好、点位稳定、易于保护的地方，并尽可能顾及交通条件。
1.2选点作业a）测量人员应按照在图上选择的初步位置以及对点位的基本要求，在实地最终选定点位，并做好相应的标记。
b）利用旧点时，应对旧点的稳定性、可靠性和完好性进行检查，符合要求时方可利用。
c）点名以该点位所在地命名，无法区分时，可在点名后加注（一）、（二）。
d）新旧点重合时，应沿用旧点名，一般不应更改。
e）选点工作完成后，应按规范要求的形式绘制gps网选点图，可以用相机或手机拍照片。
提交的资料：①点之记②gps网选点图1.3埋石c、d、e及gps点在满足标石稳定、易于长期保存的前提下，均可根据具体情况选用。
提交的资料：标石建造的照片2/162.仪器的验检：2.1一般视检gps接收机及其天线的外观是否良好，是否有挤压摩擦造成的伤痕，仪器、天线等设备的型号是否正确。
E级GPS控制网有关技术要求
一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T 18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。
二、使用仪器测量采用的GPS接收机型号及其标称精度。
三、布网方案1、布网要求GPS网相邻点间基线中误差按下式计算：式中(mm)为固定误差；(ppm)为比例误差系数；(km)为相邻点间的距离。
GPS-E级网的主要技术要求应符合表1规定。
相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。
注：当边长小于200m时，边长中误差应小于20mm。
2、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。
GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。
（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。
（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。
E级GPS 网中每个闭合环或附合线路中的边数应符合表2的规定。
非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。
（4）为求定GPS点在54北京坐标系中的坐标，应与当地54北京坐标系中的原有控制点联测，联测总点数不得少于3个。
（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。
四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。
选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。
E级GPS控制网有关技术要求(参考)
E级GPS控制网有关技术要求（参考)一、控制网执行的技术标准1、全球定位系统(GPS）测量规范(GB/T 18314-2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898—1991），中华人民共和国国家标准；3、技术设计书。
二、使用仪器测量采用的GPS接收机型号及其标称精度。
三、布网方案1、布网要求GPS网相邻点间基线中误差按下式计算：式中（mm）为固定误差；(ppm)为比例误差系数;(km)为相邻点间的距离。
GPS-E级网的主要技术要求应符合表1规定.相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。
级别平均距离(km) (mm）(1×10-6）最弱边相对中误差E级0。
2～5 ≤10≤201/450002、布网原则与网形设计（1)GPS网应根据测区实际需要和交通状况进行设计。
GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用,每点应有1~2个通视方向。
（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石.(3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。
E级GPS 网中每个闭合环或附合线路中的边数应符合表2的规定.非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。
级别 E 级闭合环或附合线路边数(条) ≤10（4原有控制点联测,联测总点数不得少于3个。
（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。
四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。
选点应符合下列要求:（1）点位的选择应符合技术设计要求,并有利于其它测量手段进行扩展与联测；（2)点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔,视场内周围障碍物的高度角一般应小于15°;(4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m,并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收)强烈的物体，以减少多路径效应的影响；（6)交通应便于作业，以提高作业效率;（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号.此外，有时还需考虑测区内的通讯设施、电力供应等情况，以便于各点之间的联络和设备用电或充电。
控制测量技术设计书
控制测量技术设计书控制测量技术设计书1．⼯程名称及任务。
2．测区概况简述。
3．已有资料的来源及分析、利⽤论证。
4．坐标系统的选择及处理⽅法的论证，起始数据的配置和处理。
5．⽔平控制⽹布设⽅案阐述，其中包括：（1）⾸级⽹的等级和布⽹⽅式，以及本次控制⽹在精度和密度⽅⾯对⽇后布设加密⽹的保证。
（2）控制⽹（点）精度估算的简要过程及结果。
（3）从经济上、技术上、精度上对两个以上布⽹⽅案进⾏对⽐论证，从中确定⼀个最优⽅案。
（4）填写精度统计表。
6．技术依据及作业⽅法。
内容主要包括：（1）⼯程执⾏的规范及施测细则。
（2）觇标及标⽯图并注明规格，材料及埋设⽅法（绘出⽰意图）。
（3）仪器的选择及检验项⽬要求。
（4）观测⽅法及各项限差（参阅规范或教材，不能杜撰）。
（5）概算内容和平差⽅法。
7．⼯作量综合计算及⼯作进程计划表（⾃⾏估计）。
8．需⽤的主要仪器设备（包括名称、型号和标称精度）、材料及经费预算。
9．⼯程项⽬完成后应提交的资料清单。
⽬录⼀．测区情况1.1测区位置及⾯积1.2地理状况⼆.作业依据三．测区已有资料及利⽤3.1平⾯控制资料3.2⾼程控制资料3.3其他资料四．平⾯控制测量4.1E级GPS测量4.2三级导线测量五．⾼程控制测量5.1四等⽔准测量5.2光电测距三⾓⾼程测量六．⼀级导线、⽔准测量和光电测距三⾓⾼程测量平差计算6.1观测数据的检查6.2平差计算七．提交成果资料7.1技术总结7.2控制点成果表的制作7.3控制⽹图的制作要求⼋．图根控制测量8.1图根导线8.2图根⾼程测量8.3平差计算8.4提交资料九．附图、附表、附件本次实习的⽬的是了解控制测量作业的全过程，通过对长沙县⽔渡河及其周边地区实现控制测量，巩固课堂学习的理论知识，将理论与实践有机结合，提⾼理论⽔平与外业操作能⼒。
⼀．测区情况1.1测区位置及⾯积东经113°，北纬28°向涉及周围13km左右。
施测范围呈不规则形状，范围⾯积约14km2。
控制测量设计书
龙岩学院控制测量设计书报告********学号：**********专业：测绘工程班级：2012级测绘班实习起止时间：2015年8月--2016年4月实习单位：龙岩山水测绘公司资源工程学院目录一、总述二、测区概况2.1工程概况及勘测范2.2技术依据2.3 组织措施2.4 进度计划三、控制测量3.1.平面控制测量3.2高程控制测量四、地形测量及细部点测量4.1 图根控制测量4.2 地形图测绘4.3 成品资料五、应提交成果资料一、总述本阶段需要完成的测量工作主要包括：1、布设并测量控制网（E级GPS控制点4个）；2、高速公路验收测量3、选点作为测量漳永高速龙岩段高速公路验收控制点4、静态采集控制点数据5、进行高速公路沿线地形测量二、测区概况2.1 工程概况及勘测范围2.1.1工程概述（1）开断部分漳平侧开断点拟选在已建的平黄Ⅰ路#173塔、平黄Ⅱ路#22塔，线路从和春变出线后转向西南接入开断点，线路长度约0.7 km（折合双回），采用双、四回路混合架设，新建段导线截面采用2×630mm2。
其中，平黄Ⅰ路#173塔为转角塔，本期改接后，线路转角变小，因此可利用原塔架线（单根400mm2），平黄Ⅱ路#22塔为转角塔，本期改接后，线路转角不变，因此也可利用原塔架线（单根400mm2）。
（2）短接部分永安黄历～漳平220kV线路Ⅰ、Ⅱ回短接点拟选在已建的双回同塔平黄Ⅰ路#194塔（平黄Ⅱ路#3塔），该塔为转角塔，本期短接后，线路转角变小，因此可利用原塔架线；登榜~漳平220kV线路Ⅰ、Ⅱ回短接点拟选在已建的双回同塔平登Ⅰ路#3塔（平登Ⅱ路#3塔），该塔为转角塔，本期短接后，线路转角方向与原来相反，须拆除立新塔；采用双回路架设，由于两塔之间联线正好位于203省道边的新华石油加油站后面，因此线路需要往九龙江边靠，以满足其安全距离要求，线路长度约0.3 km，，新建段导线截面采用单根1×400mm2。
E级GPS控制测量技术设计书
E级GPS控制测量技术设计书1、作业技术流程E级GPS控制测量在地形测量、地籍测量中一般是测区的首级平面控制，控制网的精度保证是后续其它工序的基础。
E级GPS控制测量工作时一般按下列流程进行工作：准备工作→技术设计→选点埋石→野外观测→数据处理→平差计算→质量检查与自检报告→技术报告→成果整理与提交。
2、技术要点2.1准备工作E级GPS控制测量的准备工作主要有：熟悉工程的合同或协议，了解委托单位对工程的特殊要求。
收集与测区有关的高等级控制点成果及相关资料，收集需用的地形图资料、技术标准，按规范或委托单位的要求制作标石，对参加施工的仪器设备按要求进行检验或校验。
进行现场踏勘了解测区现状和已知高等级控制点的保存情况，为技术设计做好准备。
准备施工的其它后勤保障工作。
2.2 选点埋石2.2.1 选点1．选点人员应由熟悉GPS测量技术及地质技术的人员承担。
选点前必须充分研究专业设计书；充分认知测区的地理、地质、水文、气象、验潮等环境信息；熟悉可利用的各种设施、位置环境、交通、水电等信息。
2. 选点人员应收集测区地质资料，实地勘察选定点位。
同时考察卫星通视环境与电磁干扰环境，确定可用标石类型、记录点之记有关内容，实地树立标志牌、拍摄照片等。
选点（埋石）所占用的土地，应得到土地使用者或管理者的同意。
3．点位应选择在稳定坚实的基岩、岩石、土层、建筑物顶部等能长期保存、满足观测条件的地点，并做好选点标记。
点位尽可能位于地面，城区内应尽量选在楼顶上，以便于保存和通视。
点位应尽量选在交通便利，方便观测的位置。
4．选点时应避开环境变化大，测量标志难以永久保存的地点，如易受水淹的河床、低地、靠近铁路、公路、已规划的易受施工影响有剧烈震动的地点。
点位离开铁路的距离应不小于100m，离公路不小于50m。
