垫片知识
垫片知识
选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢: 推荐最大工作温度不超过538℃，特别当介质具有氧化性时。
优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。
碳钢垫片通常用于高浓度的酸和许多碱溶液。
布氏硬度约120。
2. 304不锈钢18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。
在温度-196~538℃区间内，易发生应力腐蚀和晶界腐蚀。
布氏硬度160。
3．304L 不锈钢含碳量不超过0。
03%。
推荐最大工作温度不超过760℃。
耐腐蚀性能类似304不锈钢。
低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。
布氏硬度约140。
4．316不锈钢18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。
当温度提高时比其它普通不锈钢具有更高抗蠕变性能。
推荐最大工作温度不超过760℃。
布氏硬度约160。
5．316L不锈钢推荐最大连续工作温度不超过760℃~815℃。
碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。
布氏硬度约140。
6．20合金45%铁、24%镍、20%铬和少量钼和铜。
推荐最大工作温度不超过760℃~815℃。
特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。
7．铝（含量不低于99%）。
铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。
布氏硬度约35。
推荐最大连续工作温度不超过426℃。
8．紫铜紫铜的成份接近于纯铜，其含有微量的银以增加其连续工作温度。
推荐最大连续工作温度不超过260℃。
布氏硬度约80。
9．黄铜（铜66%、锌34%），在大多数工况条件下，具有良好耐腐蚀性能，但不适应醋酸、氨、盐和乙炔。
推荐最大连续工作温度不超过260℃。
布氏硬度约58。
10．哈氏B-2 （26-30%钼、62%镍和4-6%铁）。
垫片基础知识
垫片基础知识This manuscript was revised by the office on December 10, 2020.垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。
回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。
垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。
从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。

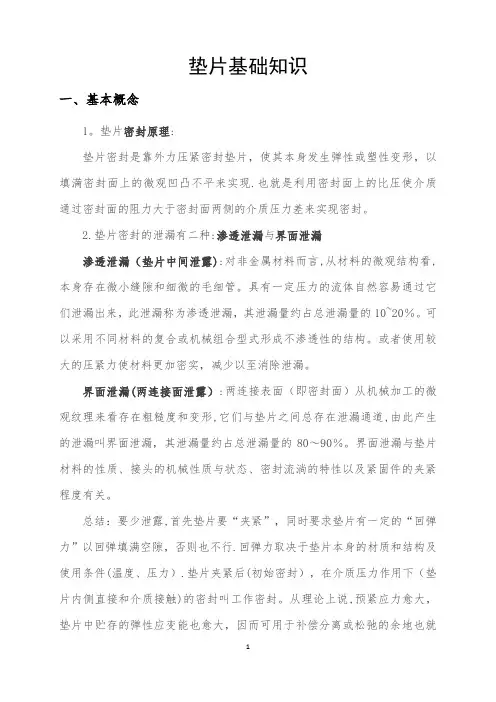

垫片基础知识
垫片基础知识一、基本概念1。
垫片密封原理:垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现.也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种:渗透泄漏与界面泄漏渗透泄漏（垫片中间泄露):对非金属材料而言,从材料的微观结构看,本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10~20％。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏(两连接面泄露）:两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形,它们与垫片之间总存在泄漏通道,由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结：要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行.回弹力取决于垫片本身的材质和结构及使用条件(温度、压力）.垫片夹紧后(初始密封），在介质压力作用下（垫片内侧直接和介质接触)的密封叫工作密封。
从理论上说,预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大,当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏".二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T20592~20635—2009)的要求，钢制管法兰用垫片（PN系列）标记规定如下:其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列)；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列);3、HG/T 20609—2009 钢制管法兰用金属包覆垫片（PN系列）;4、HG/T 20610—2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫(PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫(PN系列）。

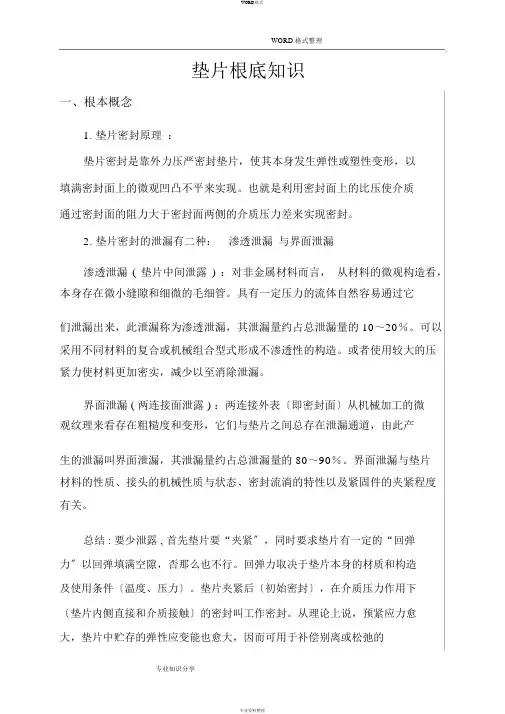

垫片基础知识
WORD 格式整理垫片根底知识一、根本概念1.垫片密封原理：垫片密封是靠外力压严密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏( 垫片中间泄露) ：对非金属材料而言，从材料的微观构造看，本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的 10～20％。
可以采用不同材料的复合或机械组合型式形成不渗透性的构造。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏 ( 两连接面泄露 ) ：两连接外表〔即密封面〕从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的 80～90％。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结 : 要少泄露 , 首先垫片要“夹紧〞，同时要求垫片有一定的“回弹力〞以回弹填满空隙，否那么也不行。
回弹力取决于垫片本身的材质和构造及使用条件〔温度、压力〕。
垫片夹紧后〔初始密封〕，在介质压力作用下〔垫片内侧直接和介质接触〕的密封叫工作密封。
从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿别离或松弛的WORD 格式整理余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏〞。
二、钢制管法兰用垫片标记根据现行国家标准?钢制管法兰、垫片、紧固件?〔HG/T 20592～20635-2021〕的要求，钢制管法兰用垫片〔PN系列〕标记规定如下：其中：a为标准编号1、HG/T 20606-2021钢制管法兰用非金属平垫片〔PN系列〕；2、HG/T 20607-2021钢制管法兰用聚四氟乙烯包覆垫片〔PN系列〕；3、HG/T 20609-2021钢制管法兰用金属包覆垫片〔PN系列〕；4、HG/T 20610-2021钢制管法兰用缠绕式垫片〔PN系列〕；5、HG/T 20611-2021钢制管法兰具有覆盖层的齿形组合垫〔PN系列〕；6、HG/T 20612-2021钢制管法兰非金属环形垫〔PN系列〕。

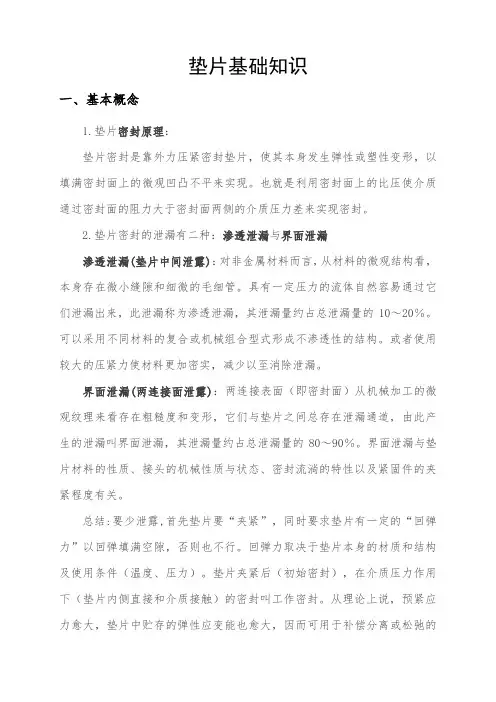

垫片基础知识
垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。
回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。
垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。
从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。
垫片的相关知识及选型报告
垫片的相关知识及选型报告垫片是一种用于填补或分隔两个物体间空隙的材料，通常由柔软且可压缩的材料制成。
垫片在工业、建筑和汽车等领域中被广泛应用，它可以起到密封、缓冲、隔热和减震等作用。
本报告将介绍垫片的相关知识和选型要点。
一、垫片的种类1.扁平垫片：扁平垫片是最常见的一种垫片，通常由橡胶、塑料、金属和纤维等材料制成。
它们具有耐高温、耐压力和耐腐蚀的特性，在静态密封和动态密封中都有广泛应用。
2.金属垫片：金属垫片通常由不锈钢、铜、铝和钛等金属制成。
它们具有高温、高压和耐腐蚀的特点，适用于各种工业设备和管道的密封，并能够承受较大的压力。
3.波纹管垫片：波纹管垫片由波纹金属制成，它们具有弹性和压缩性能，适用于高温、高压和挠曲变形较大的密封环境。
波纹管垫片常用于蒸汽管道、压力容器和汽车发动机等设备中。
4.填料垫片：填料垫片由灌入填料的软性材料制成，如石棉、碳纤维和聚四氟乙烯等。
填料垫片具有良好的密封性能和耐腐蚀性能，适用于化工、石油和制药行业等特殊环境。
二、选型要点在选择合适的垫片时，需要考虑以下几个因素：1.工作条件：根据使用环境中的压力、温度和介质等因素选择合适的垫片材料。
如在高温环境下，需要选择耐高温的垫片材料。
2.密封要求：根据密封性能的要求选择适当的垫片，如需求静态密封性能较好的场合，金属垫片和填料垫片常常是不错的选择。
3.安装方式：根据设备的结构和安装方式选择适当的垫片形状和尺寸。
如在波纹管和螺纹接头等特殊结构中，需要选择适合的波纹管垫片或沟槽垫片。
4.经济性：考虑垫片的价格和寿命等因素选择经济合理的垫片材料。
有时，选择使用寿命较短的廉价垫片也是一种经济的选择。
5.其它因素：根据特殊要求，如抗化学腐蚀、耐磨损和抗老化等性能，选择具有相应特性的垫片材料。
三、结论综上所述，垫片是一种常用的密封材料，在工业生产和建筑工程中起到重要作用。
选择合适的垫片需要考虑工作条件、密封要求、安装方式、经济性和其他因素等。
垫片基础知识
垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以与紧固件的夹紧程度有关。
总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。
回弹力取决于垫片本身的材质和结构与使用条件（温度、压力）。
垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。
从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。
垫片基础知识
垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。
回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。
垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。
从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。
垫片的基本知识
垫片的基本知识垫片是用纸、橡皮片或铜片制成，放在两平面之间以加强密封的材料，为防止流体泄漏设置在静密封面之间的密封元件。
垫片知识你知道多少呢?以下是由店铺整理关于垫片的基本知识的内容，提供给大家参考和了解，希望大家喜欢!垫片的基本知识一、垫片的种类垫片的种类繁多，按其材料和结构大致可分为三大类。
1、非金属垫片有橡胶、石棉橡胶板、柔性石墨、聚四氟乙烯等，截面形状皆为矩形;2、金属复合型垫片有各种金属包垫、金属缠绕垫;3、金属垫片有金属平垫、波形垫、环形垫、齿形垫、透镜垫、三角垫、双锥环、C形环、中空O形环等。
按照密封分类的原则，上述垫片中的第一、第二和第三类的金属平垫、波形垫、环形垫、齿形垫、透镜垫属于强制型密封，而其余则为半自紧或自紧式密封。
二、垫片的性能和构造各种垫片的性能和构造分别介绍如下：1.非金属垫片(1)橡胶板用于密封的橡胶品种较多，一般有天然橡胶、丁腈橡胶、氯丁橡胶、异丁橡胶、丁苯橡胶、乙丙橡胶、硅橡胶、氟橡胶。
制作垫片的橡胶板材用量较大的有天然橡胶、丁腈橡胶、氯丁橡胶三种。
近几年，氟橡胶等特种橡胶也逐步推广使用。
有关橡胶板材的数据，详见工业橡胶板标准GB5574-85。
(2)石棉橡胶板石棉橡胶板是由石棉、橡胶和填料经压制而成的。
根据其配方、工艺、性能及用途不同，主要有高压石棉橡胶板、中、低压石棉橡胶板和耐油石棉橡胶板。
制造石棉橡胶板的石棉材料有温石棉、蓝石棉(青石棉)两种。
温石棉属于蛇纹石类石棉，其主要成分是含有约13%结晶水的镁硅酸盐，它耐热、耐碱性好，抗拉强度高，耐酸性能较差，大多数石棉橡胶板都由它制作。
蓝石棉属于角闪石类石棉，主要成分是含有2.5～3.5%结晶水的硅酸盐，氧化镁成分极微，氧化铁约占18～24%。
蓝石棉不仅耐热性能好，而且耐酸性能也好，故多被用于制造耐酸石棉橡胶板。
石棉纤维的质量对石棉橡胶板的性能影响较大，故要求石棉纤维抗拉强度高，耐热性能好，有一定的长度，纤维易挠曲，有弹性。
垫片基础知识
垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。
回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。
垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。
从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。
垫片基础知识
垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。
回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。
垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。
从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。
垫片基础知识
垫片基础知识一、基本概念1.垫片密封原理:垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2。
垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏（垫片中间泄露）：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％.界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结：要少泄露,首先垫片要“夹紧”,同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。
回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。
垫片夹紧后（初始密封），在介质压力作用下(垫片内侧直接和介质接触）的密封叫工作密封.从理论上说，预紧应力愈大,垫片中贮存的弹性应变能也愈大,因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635—2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下:其中:a为标准编号1、HG/T 20606—2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607—2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）;3、HG/T 20609—2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610—2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611—2009 钢制管法兰具有覆盖层的齿形组合垫(PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）.b为垫片名称1、非金属平垫片用“垫片”表示；2、聚四氟乙烯包覆垫片用“四氟包覆垫”表示；3、金属包覆垫片用“金属包垫片”表示；4、缠绕式垫片用“缠绕垫”表示；5、具有覆盖层的齿形组合垫用“齿形垫”表示。
垫片的相关知识及选型
低温密封
在低温环境下，应选择具 有良好低温稳定性和柔韧 性的垫片类型，如聚四氟 乙烯垫片。
高温密封
在高温环境下，应选择具 有良好耐热性和抗氧化性 的垫片类型，如石棉垫片 或陶瓷垫片。
根据密封要求选择合适的垫片尺寸和规格
尺寸匹配
根据法兰接口尺寸和连接要求，选择 合适尺寸的垫片，确保垫片能够紧密 贴合法兰表面，实现良好的密封效果 。
。
安装时，应将垫片放置在正确 的位置上，确保其平整、无扭
曲，并均匀施力压紧。
对于需要密封的设备或管道， 应确保垫片与接触面之间无缝
隙，并检查其密封性能。
垫片的日常维护与保养
01
定期检查垫片的外观和 性能，如发现有损坏或 老化现象应及时更换。
02
03
对于需要润滑的垫片， 应定期涂抹润滑油，以 保持其良好的润滑性能。
规格选择
根据密封面形状、工作压力和温度等 要求，选择符合规格要求的垫片，以 满足特定的密封需求。
05
垫片安装与维护
垫片的正确安装方法
01
02
03
04
垫片安装前应检查其尺寸、规 格和材质是否符合要求，并确 保垫片表面无损伤、无杂质。
根据设备或管道的要求，选择 合适的垫片安装位置，并清洁 接触面，确保无油污、锈迹等
在拆卸和更换垫片时，应遵循正确的 操作步骤，以防损坏设备或管道。
06
常见问题与解决方案
垫片泄漏的原因及解决方法
原因
垫片老化或长期处于高温、高压环境下，导致材料性能下降。
解决方法
定期检查垫片状态，及时更换老化或损坏的垫片，选择耐高温、耐高压的垫片 材料。
垫片损坏的原因及解决方法
原因
安装不当、受力不均、腐蚀等导致垫片损坏。
垫片基础的知识点
垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。
回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。
垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。
从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
垫片：定义：垫片（gasket）是两个物体之间的机械密封，通常用以防止两个物体之间受到压力、腐蚀、和管路自然地热胀冷缩泄漏。
由于机械加工表面不可能完美，使用垫片即可填补不规则性。
垫片通常由片状材料制成，如垫纸，橡胶，硅橡胶，金属，软木，毛毡，氯丁橡胶，丁腈橡胶，玻璃纤维或塑料聚合物（如聚四氟乙烯）。
特定应用的垫片可能含有石棉。
垫圈（washer）是薄板（通常圆型）的一个漏洞（通常在中间）通常是用于分配的负荷线程紧固件。
其他用途是作为间隔，弹簧（贝尔维尔垫片，波垫片），耐磨垫，预显示装置，锁装置。
橡胶垫圈也用在水龙头（阀门）以切断流动的液体或气体。
橡胶或硅垫片也可使用，以减少风扇的振动。
通常垫片外径是内径的两倍左右。
种类：平垫片flat gasket环形平垫片flat ring gasket平金属垫片flat metal gasket夹棉织物的橡胶elastomer with cotton fabric insertion夹石棉织物的橡胶elastomer with asbestos fabric insertion夹石棉织物及金属丝加强的橡胶elastomer with asbestos fabric insertion and with wire reinforcement无石墨压缩白石棉垫片non graphited compressed white asbestos gasket天然白橡胶垫片natural white rubber gasket压缩石棉垫片compressed asbestos class gasket石棉垫片PTFE impregnated asbestos gasket夹石棉的缠绕金属垫片spiral-wound metal gasket with asbestos filler内环inner ring来源：SPK大连斯派克密封技术有限公司为管道密封提供技术方案和技术支持外环，外定位环outer ring波纹金属垫片corrugated metal gasket波纹金属包嵌石棉垫片corrugated metal gasket with asbestos inserted双夹套波纹金属包石棉垫片corrugated metal double jacketed asbestos filled gasket双夹套垫片double jacketed gasket金属包石棉平垫片flat metal jacketed asbestos filled gasket整体金属齿形垫片solid metal serrated gasket槽形金属垫片grooved metal gasket环形连接金属垫片ring joint metal gasket八角环形垫片octagonal ring gasket椭圆环形垫片oval ring gasket透镜式垫片lens gasket非金属垫片non-metallic gasket材质分类垫圈washer 垫在连接件与螺母之间的零件, 一般为扁平形的金属环。
非金属垫片non-metallic gasket 用石棉、橡胶、合成树脂、聚四氟乙烯等非金属制成的垫片。
a 非金属包覆垫片non-metallic jacket gasket 外包一层合成树脂等的非金属垫片。
半金属垫片semimetallic gasket 用金属和非金属材料制成的垫片，如缠绕式垫片、金属包覆垫片。
a 缠绕式垫片spiral wound gasket 由V形或W形断面的金属带夹非金属带，螺旋缠绕而成的垫片。
1) 内环inner ring 设置在缠绕式垫片内圈的金属环。
2) 外环outer ring 设置在缠绕式垫片外圈的金属环。
b 金属包覆金属垫片metallic gasket 用钢、铝、铜、镍或蒙乃尔合金等金属制成的垫片。
来源：SPK大连斯派克密封技术有限公司为管道密封提供技术方案和技术支持缠绕垫片是指用金属带(一般是v型钢带)与非金属带缠绕成环形的垫片,金属带与非金属带交替缠绕,由于其具有较好的弹性,广泛用于石化、化工、电力等行业的法兰密封结构中，根据具体部位，可在垫片的内层或外层加上钢环来定位或加强。
4垫片标准GB/T 4622．1—2009缠绕式垫片分类GB/T 4622．2—2008缠绕式垫片管法兰用垫片尺寸GB/T 4622．3—2007缠绕式垫片技术条件GB/T 9126—2008管法兰用非金属平垫片尺寸GB/T 9128—2003钢制管法兰用金属环垫尺寸GB/T 9129—2003管法兰用非金属平垫片技术条件GB/T 9130—2007钢制管法兰用金属环垫技术条件GB/T l3403 2008大直径钢制管法兰用垫片GB/T l3404—2008管法兰用非金属聚四氟乙烯包覆垫片GB/T l5601—1995管法兰用金属包覆垫片GB/T l9066．1—2008柔性石墨金属波齿复合垫片尺寸GB/T l9066．3—2003柔性石墨金属波齿复合垫片技术条件GB/T l9675．1—2005 管法兰用金属冲齿板柔性石墨复合垫片尺寸GB/T l9675．2—2005 管法兰用金属冲齿板柔性石墨复合垫片技术条件JB/T 87—1994管路法兰用石棉橡胶垫片JB/T 88—1994管路法兰用金属齿形垫片JB/T 89—1994管路法兰用金属环垫JB/T 90—1994管路法兰用缠绕式垫片JB/T 6369—2005 柔性石墨金属缠绕垫片技术条件来源：SPK大连斯派克密封技术有限公司为管道密封提供技术方案和技术支持JB/T 6618 2005金属缠绕垫用聚四氟乙烯带技术条件JB/T 8559—1997金属包垫片JB/T l0688—2006聚四氟乙烯垫片技术条件JB/T l0689—2006膨体聚四氟乙烯密封带技术条件SH 340111996管法兰用石棉橡胶板垫片SH 3402 1996管法兰用聚四氟乙烯包覆垫片SH 3403—1996管法兰用金属环垫SH 3407—1996管法兰用缠绕式垫片HG/T20592~20635-2009钢制管法兰、垫片、紧固件5基础标准GB/T l047—2005 管道元件DN（公称尺寸）的定义和选用GB/T l048 2005 管道元件PN（公称压力）的定义和选用GB/T l2385—2008 管法兰用垫片密封性能试验方法GB/T l2621 2008管法兰用垫片应力松弛试验方法GB/T l2622 2008管法兰用垫片压缩率和回弹率试验方法GB/T 20671．1—2006非金属垫片材料分类体系及试验方法第1部分：非金属垫片材料分类体系GB/T 20671．2—2006 非金属垫片材料分类体系及试验方法第2部分：垫片材料压缩率回弹率试验方法GB/T 20671．3—2006非金属垫片材料分类体系及试验方法第3部分：垫片材料耐液性试验方法GB/T 20671．4—2006 非金属垫片材料分类体系及试验方法第4部分：垫片材料密封性试验方法来源：SPK大连斯派克密封技术有限公司为管道密封提供技术方案和技术支持GB/T 20671．5—2006非金属垫片材料分类体系及试验方法第5部分：垫片材料蠕变松弛率试验方法GB/T 20671．6—2006非金属垫片材料分类体系及试验方法第6部分：垫片材料与金属表面粘附性试验方法GB/T 20671．7—2006非金属垫片材料分类体系及试验方法第7部分：非金属垫片材料拉伸强度试验方法GB/T 20671．8—2006非金属垫片材料分类体系及试验方法第8部分：非金属垫片材料柔软性试验方法GB/T 20671．9—2006 非金属垫片材料分类体系及试验方法第9部分：软木垫片材料胶结物耐久性试验方法GB/T 20671．10一2006 非金属垫片材料分类体系及试验方法第10部分：垫片材料导热系数测定方法GB/T 20671．11—2006非金属垫片材料分类体系及试验方法第11部分：合成聚合材料抗霉性测定方法相关标准GB/T 539—2008耐油石棉橡胶板GB/T 540 2008耐油石棉橡胶板试验方法GB 912—2008 碳素结构钢和低合金结构钢热轧薄钢板和钢带GB/T 3280—2007不锈钢冷轧钢板和钢带GB/T 3985—2008石棉橡胶板GB/T 4238—2007耐热钢钢板和钢带GB/T 5574—2008工业用橡胶板GB/T ll253—2007碳素结构钢冷轧薄钢板及钢带JB/T 6628—2008柔性石墨复合增强（板）垫JB/T 7758．1—2008柔性石墨板氟含量测定方法来源：SPK大连斯派克密封技术有限公司为管道密封提供技术方案和技术支持JB/T 7758．2—2005柔性石墨板技术条件JB/T 7758．3—2005柔性石墨板硫含量测定方法JB/T 7758．4 2008柔性石墨板氯含量测定方法JB/T 7758．5—2008柔性石墨板线膨胀系数测定方法JB/T 7758．6—2008柔性石墨板肖氏硬度测试方法JB/T 7758．7—2008柔性石墨板应力松弛试验方法JB/T 9141．1—1999柔性石墨板材密度测试方法安装要求垫片-密封垫片安装要求1、密封垫片与法兰密封面应清洗干净，不得有任何影响连接密封性能的划痕、斑点等缺陷存在。
2、密封垫片外径应比法兰密封面外小，密封垫片内径应比管道内径稍大，两内径的差一般取密封垫片厚度的2倍，以保证压紧后，密封垫片内缘不致伸入容器或管道内，以免妨碍容器或管道中流体的流动。
3、密封垫片预紧力不应超过设计规定，以免密封垫片过度压缩丧失回弹能力。
4、密封垫片压紧时，最好使用扭矩扳手。
对大型螺栓和高强度螺栓，最好使用液压上紧器。
拧紧力矩应根据给定的密封垫片压紧通过计算求得，液压上紧器油压的大小亦应通过计算确定。
5、安装密封垫片时，应按顺序依次拧紧螺母。
但不应拧一次就达到设计值。
一般至少应循环2～3次，以便密封垫片应力分布均匀。
6、对易燃、易爆介质的压力容器和管道，换装密封垫片时应使用安全工具，以免因工具与法兰或螺栓相碰，产生火花，导致火灾或爆炸事故。
[1]7、管道如有泄漏，必须降压处理后再更换或调整安装密封垫片，严禁带压操作。

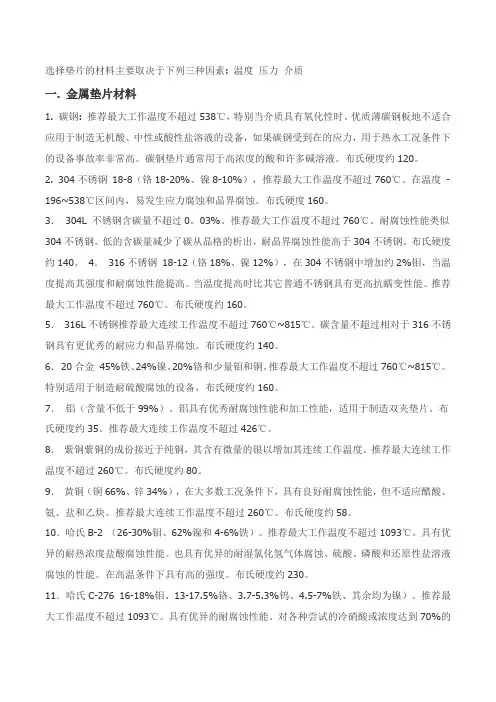

8适用范围来源：SPK大连斯派克密封技术有限公司为管道密封提供技术方案和技术支持选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢: 推荐最大工作温度不超过538℃，特别当介质具有氧化性时。
优质薄碳钢板也不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。
碳钢垫片通常用于高浓度的酸和许多碱溶液。
