电流互感器二次侧开路的原因和原理

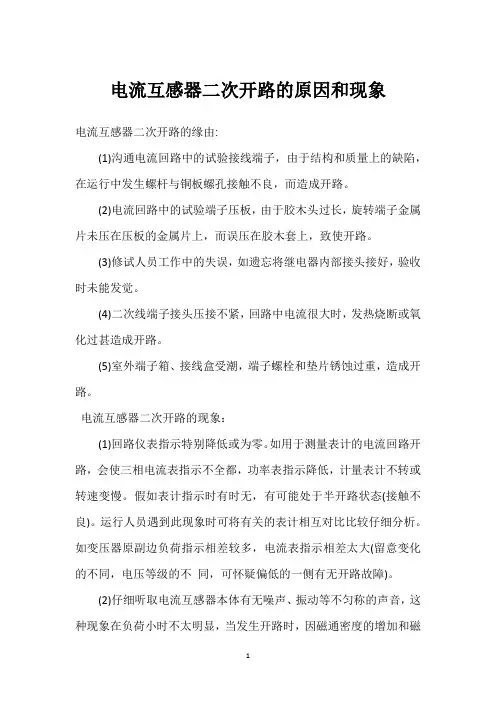

电流互感器二次开路的原因和现象
电流互感器二次开路的原因和现象电流互感器二次开路的缘由:(1)沟通电流回路中的试验接线端子，由于结构和质量上的缺陷，在运行中发生螺杆与铜板螺孔接触不良，而造成开路。
(2)电流回路中的试验端子压板，由于胶木头过长，旋转端子金属片未压在压板的金属片上，而误压在胶木套上，致使开路。
(3)修试人员工作中的失误，如遗忘将继电器内部接头接好，验收时未能发觉。
(4)二次线端子接头压接不紧，回路中电流很大时，发热烧断或氧化过甚造成开路。
(5)室外端子箱、接线盒受潮，端子螺栓和垫片锈蚀过重，造成开路。
电流互感器二次开路的现象：(1)回路仪表指示特别降低或为零。
如用于测量表计的电流回路开路，会使三相电流表指示不全都，功率表指示降低，计量表计不转或转速变慢。
假如表计指示时有时无，有可能处于半开路状态(接触不良)。
运行人员遇到此现象时可将有关的表计相互对比比较仔细分析。
如变压器原副边负荷指示相差较多，电流表指示相差太大(留意变化的不同，电压等级的不同，可怀疑偏低的一侧有无开路故障)。
(2)仔细听取电流互感器本体有无噪声、振动等不匀称的声音，这种现象在负荷小时不太明显，当发生开路时，因磁通密度的增加和磁通的非正弦性，硅钢片振动力加大，将产生较大的噪声。
(3)利用示温变色蜡片或红外线测温仪监测电流互感器本体有无严峻发热，有无异味变色冒烟、喷油等，此现象在负荷小时不太明显。
开路时，由于磁饱和的严峻，铁芯过热，外壳温度上升，内部绝缘受热有异味，严峻时冒烟烧坏。
(4)检查电流互感器二次回路端子、元件线头等有无放电、打火现象。
此现象可在二次回路维护和巡检中发觉，开路时，由于电流互感器二次产生高电压，可能使互感器二次接线柱、二次回路元件接头，接线端子等处放电打火，严峻时使绝缘击穿。
(5)继电爱护发生误动作或拒绝动作。
此状况可在误跳闸后或越级跳闸事故后，检查缘由时发觉并处理。
电流互感器二次侧开路故障分析及应对措施
电流互感器二次侧开路故障分析及应对措施摘要：因为电流互感器开路产生的高电压会危害人身和电网设备，并且带来安全隐患，因此，本文就针对这种现象的产生加以分析，并对此提出相应的预防和处理方法。
将故障在最小范围内控制，减小损失，达到电网稳定安全运行的最终目的。
关键词：电流互感器；开路；安全隐患；处理1电流互感器工作原理电流互感器的原理与变压器相同，是基于电磁感应原理而设计的。
电流互感器由一次绕组、二次绕组、铁芯、一二次接线端子、绝缘支柱体组成（如图1所示）。
铁芯与变压器相同，是由硅钢片叠制而成，电流互感器的一次绕组匝数很少，一次绕组串联于电力系统的一次设备之中，因此它能够通过一次设备运行中的全部电流。
电流互感器的二次绕组匝数一般较多，二次绕组通过电缆接入继电保护装置、测量装置及计量设备中。
若忽略励磁损耗，一次线圈与二次线圈有相同的安匝数。
电流互感器在正常工作时，其二次回路始终应该处于闭合状态。
2电流互感器开路运行的危害2.1开路运行分析电流互感器的一次绕组匝数较少，一般只有一匝或者几匝，它的一次绕组串接至需要测量的电力系统一次设备之中，流过被测一次电流。
此时，流过电流互感器一次绕组的电流与双绕组变压器正常运行时所流过的电流不同，双绕组变压器的一次侧电流与二次负载有关，而电流互感器的一次侧电流与相应一次设备所流过的电流一致。
电流互感器二次侧绕组的匝数比较多，它与继电保护装置、测控装置、计量表回路串联形成闭合回路，电流互感器在正常工作状态中可以认为其工作于短路状态。
这是因为一次侧绕组电流I1只取决于一次设备的运行状态，不随二次侧电流I2的变化而发生改变，I2的数值大小只由电力负荷阻抗、线路阻抗及电源电压决定，并且二次侧所接继电保护装置、测量装置、计量仪表的电流线圈阻抗很小。
正常工作时一次绕组电流I1产生的磁动势I1N1（F1）仅有很小一部分产生空载磁动势，二次绕组电流I2所产生的磁动势I2N2（F2）对一次绕组所产生的磁动势F1有去磁作用，因此合成磁动势F0及铁芯的合成磁通Φ数值都不大，这就使得二次绕组的感应磁动势e2的数值不大，一般不超过几十伏。
电流互感器二次侧开路原因及避免措施
（ ７） 接 线 端子 受 潮 ． 致 使 端 子 螺 造 成 二 次 开 路 。
水过 深 ， 吊车 等 大 型 机 械 无 法 进 入 。 当 时
固
处 理 圃
使 用 两 只 紧 线 机 采 取 以 下 步 骤 处 理 电 杆 倾斜 ， 很 快便恢 复送 电。 首 先 找 到 一 根 牢 固 的 绳 索 ，将 绳 索 跨 过 终 端 杆 上 的 线 路 ．将 绳 索 做 成 活 扣
一
（ １ ）在 新 电 流 互 感 器 安 装 过 程 号 脱 落 ， 应重 新对 线 。
点 接 地 。 在 短 接 时 应 采 用 短 路 片
中 ． 由 于 电 流 互 感 器 二 次 侧 绕 组 的
际只有 一极 接到 了负 载上 。
（ ２） 二 次 导 线 绝 缘 皮 的 剥 除 应 或 专 用 短 路 线 ， 禁 止 采 用 熔 丝 或 导 加 上 弹 簧 垫 。 防 止 长 时 间 运 行 热 胀 器 与 短 路 点 之 间 的 回 路 上 进 行 任 何 工作 。
有 非常重 要 的意义 。 ｌ 电 流 互 感 器 二 次 侧 开 路 的 原 因
（ １ ） 二 次 电 缆对 线 时 ， 应 认 真仔 产 生 的 ， 则 备 用 的绕 组 不 用 短接 ； 若 细 ， 一 根 电缆 对 线完 毕 。 串 上 编 号 后 几 个 二 次 绕 组 是 相 互 独 立 的 ． 则 不 应 再 次 核 对 每 一 股 导 线 ， 若 二 次 编 用 的 二 次 绕 组 应 短 接 并 与 外 壳 在 同
工 作 时 ， 固 定 螺 丝 没 有 拧 紧 或 螺 丝
接 触不 良。 器 或开关 装 置 的电气元 件 。
（ ３） 电 流 互 感 器 二 次 回 路 中 严

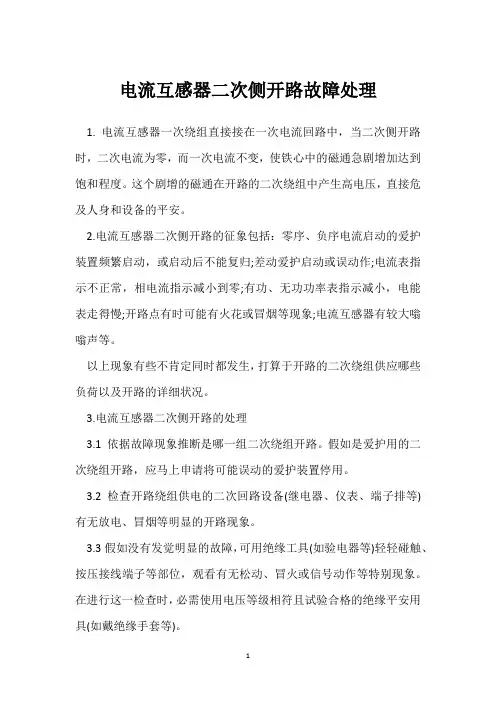

电流互感器二次侧开路故障处理
电流互感器二次侧开路故障处理
1. 电流互感器一次绕组直接接在一次电流回路中，当二次侧开路时，二次电流为零，而一次电流不变，使铁心中的磁通急剧增加达到饱和程度。
这个剧增的磁通在开路的二次绕组中产生高电压，直接危及人身和设备的平安。
2.电流互感器二次侧开路的征象包括：零序、负序电流启动的爱护装置频繁启动，或启动后不能复归;差动爱护启动或误动作;电流表指示不正常，相电流指示减小到零;有功、无功功率表指示减小，电能表走得慢;开路点有时可能有火花或冒烟等现象;电流互感器有较大嗡嗡声等。
以上现象有些不肯定同时都发生，打算于开路的二次绕组供应哪些负荷以及开路的详细状况。
3.电流互感器二次侧开路的处理
3.1 依据故障现象推断是哪一组二次绕组开路。
假如是爱护用的二次绕组开路，应马上申请将可能误动的爱护装置停用。
3.2检查开路绕组供电的二次回路设备(继电器、仪表、端子排等)有无放电、冒烟等明显的开路现象。
3.3假如没有发觉明显的故障，可用绝缘工具(如验电器等)轻轻碰触、按压接线端子等部位，观看有无松动、冒火或信号动作等特别现象。
在进行这一检查时，必需使用电压等级相符且试验合格的绝缘平安用具(如戴绝缘手套等)。
电流互感器二次侧开路问题解析
电流互感器二次侧开路问题解析文/柴会轩在实际生活中，交流电流表和交流电压表的量程往往不能满足测量的要求。
这就需要利用互感器来扩大交流仪表的量程，特别是在变配电系统中，互感器还可以起到隔离高压、降低表耗功率、节省设备费用的作用，做到一表多用。
电流互感器是用来按一定比例变化电流的仪器，它实际上是一个降流变压器，它能将一次侧的大电流变换成二次侧的小电流，故测量时可根据电流表的指示值与变流比的乘积，计算出一次侧被测大电流。
从而实现以小测大的效果，即安全可靠，又测量准确。
电流互感器在工作时，除了要求接线极性正确外，还规定其二次侧不得开路；二次侧必须接地。
如果二次侧接线错误将会对操作人员及仪表、设备安全造成严重伤害。
特别是二次侧开路问题是造成事故的主要原因。
这是因为电流互感器在正常运行时，二次侧电流产生的磁通对一次侧电流产生的磁通起去磁作用，励磁电流很小，铁心中的总磁通也很小，二次侧绕组的感应电动势一般几十伏。
如果二次侧没有形成回路，二次侧电流的去磁作用消失，一次侧电流完全变为励磁电流，引起铁心内磁通剧增，铁心处于高度饱和状态，加之二次侧绕组的匝数很多，根据电磁感应定律，就会在二次侧绕组开路的两端产生很高的电压，其峰值可达数千伏甚至上万伏。
这么高的电压将严重威胁工作人员和设备的安全。
再者，由于铁心磁感应强度剧增，使铁心损耗大大增加而严重发热，甚至烧坏绝缘。
电流互感器二次侧开路也可能使保护装置因为无电流而不能准确反映故障，差动保护和零序电流保护则可能因开路时产生不平衡电流而误动，因此电流互感器在运行中二次侧绝对不允许开路。
下面介绍几种二次侧开路现象的检测及预防、处理措施。
一、运行中的电流互感器二次侧开路的常用检测方法第一，认真观察仪表指示是否降低或为零。
如果用于测量表计的电流回路开路，会使三相电流表指示不一致，功率表指示减小，计量表计不转或转速变慢。
如果表计指示时有时无，则可能处于半开路状态，即接触不良。
如果变压器一、二次侧负荷指示相差较大，电流表指示相差较大，可怀疑偏低的一侧有开路故障。
电流互感器(TA)二次侧开路产生高压的根本原因
电流互感器（TA ）二次侧开路产生高压的根本原因运行中的电流互感器二次侧如果发生开路，会在二次侧断口处产生一定的高压。
如果流过电流互感器的负荷较大时，甚至肉眼可见在断口处发生火花电弧。
该电弧容易造成人身伤害，可能烧毁接线端子引起火灾，也可能造成继电保护误动。
有人认为电流互感器类似于一个变压器，一次侧只有一匝，二次侧成百上千匝，类似于一个升压变压器。
这个升压变压器把一次侧导体上的压降 U 变换到二次侧而产生高压U2。
如图1.I 一次电流UU2如果上述说法成立的话，那给二次绕组接上负载Z后（如图2），二次侧仍然会传变一个 高压 U2。
这显然与事实不符，实际在二次侧负载运行时，二次侧实际上只有非常低的电压。
图1图2也有人认为电流互感器二次侧开路的时候，全部一次电流用于励磁，缺少二次电流的去磁作用，使得电流互感器铁芯饱和，造成二次高压。
一次电流I二次电压图3图3是电流互感器开路时的等效电路图。
可知二次侧开路时，断口电压就是一次电流I 在励磁阻抗Zm 上的电压降。
U2=I1×Zm ;而当电流互感器铁芯饱和时，励磁阻抗Zm 是降低的，所以饱和不会使二次侧产生高压。
还有一种说法认为在电流互感器饱和的瞬间，也就是在基本磁化曲线的拐点处，因 E=dØ/dtdØ/dt 在拐点处不可导，造成波形畸变而产生高压。
如图4电流互感器开路产生高压的真实原因是励磁电流过大导致铁芯磁通快速上升。
对此有两个误区。
一个是拐点并非是一个瞬时的点，而是一个区域，在这个区域内，磁通是可导的。
另外，在拐点附近区域，斜率是明显偏小的，虽然此时磁通Ø很大，但其变化率dØ/dt却很小;这也说明在饱和瞬间的磁通不是二次侧产生高压的原因。
一次电流图5图4如图5，当一次设备流过电流I,二次侧感应出的电流i对铁芯的磁通起去磁作用。
在电流互感器没有饱和的区域，铁芯中的磁通是很小的。
根据E=4.44ωNΦ, E即为二次侧电压。
论文浅析电流互感器(TA)二次开路故障的问题(论文)
吉林交通职业技术学院论文论文题目：浅析电流互感器（TA)二次开路故障的问题系别专业： XXXX分院 XXXXXX专业班级： XXXXX班姓名： XXX（XX号）指导教师： XXXS 完成时间： XXXX年XX月摘要按规定，电流互感器在运行中严禁二次侧开路。
这是因为电流互感器在正常运行时，二次侧电流产生的磁通对一次侧电流产生的磁通起去磁作用，励磁电流甚小，铁心中的总磁通很小，二次侧绕组的感应电动势不超过几十伏。
如果二次侧开路，二次侧电流的去磁作用消失，一次侧电流完全变为励磁电流，引起铁心内磁通剧增，铁心处于高度饱和状态，电流互感器的作用是将一次侧大电流变换成二次侧的标准小电流，与仪表配合可进行电流、电能测量；与继电器配合可对系统进行过流、过负荷及短路保护，它可使仪表、继电器保护装置与线路高压隔离，保护人员和设备的安全。
但在日常工作中有时会遇到电流互感器二次回路开路产生高电压损坏设备或伤人的事故。
关键词：电流互感器二次开路电流互感器二次开路预防危害电器保护装置电流变换电能测量短路保护日常工作二次侧应对措施高电压仪表目录一、电流互感器基础知识 (2)（一）定义 (2)（二）基本原理 (2)（三）使用原则 (2)二、电流互感器的二次回路开路故障分析 (3)（一）关于故障发生的原因 (3)（二）如何对故障进行检查和判断 (4)1、二次回路开路故障的伴随现象 (4)2、可采取的两种检查方法 (4)（三）电流互感器TA二次开路的后果 (4)三、电流互感器二次开路故障的处理和防范 (5)（一）电流互感器二次开路故障的处理 (5)（二）电流互感器二次开路的预防措施 (5)1日常防范 (5)2设计电路预防 (5)总结 (6)致谢 (7)参考文献 (8)一、电流互感器基础知识（一）定义1电流互感器为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltage transformer),而进行电流转换的互感器为电流互感器,简称为TA。
电流互感器二次线圈开路的原因与对策
电流互感器二次线圈开路的原因与对策
1 电流互感器二次线圈开路的原因
电流互感器是电力系统中用于监测和控制电流的检测装置，它的工作基础是变压器定律，也就是说其中通过一组双折线线圈，包含有一个主要线圈、一个互感线圈以及一个物理变压器，由于电流互感器的精彩，减小了变压器内线圈间发生电磁耦合，以达到检测电流的目的。
但是有时计量室由于设备运行状态或者其他原因使得电流互感器二次线圈出现开路，这将对工作造成严重影响。
由于电流互感器的复杂结构，导致了线圈开路的原因繁多，一般可以归为以下几类：
1. 电流互感器电线断开：常见的是在接头处断开的电线，线缆连接接头有松动的可能。
2. 线圈损坏：由于运行温度过高或者外界磁场紊乱等原因造成线圈绝缘损坏，使得线圈外连接短路等造成电流互感器线圈电抗变大。
3. 电流互感器二次线圈由于外界静电及偶联而造成的漏电等。
2 电流互感器二次线圈开路的对策
1. 发现开路，首先要断开设备的电源，防止发生继电保护级别的事故。
2. 根据开路原因分析维修，确认现场安全后进行检查，如果是电线断开则要将两端重新连接，如果线圈损坏或严重磨损，需及时更换互感器；如果是因为外界静电及偶联，可以根据实际情况采取措施，例如增加静电接地装置；
3. 完成检查修护后，与发电厂联络，重新调试设备，保证正常的运行；
4. 定期全面检查电线连接，检测变压器的电压变化趋势，及时发现问题、及时处理，减少事故发生，有效提高设备可靠性。
电流互感器二次线圈开路是电力系统中一个重要的问题，如果不及时发现、处理，会对正常运行造成影响，因此需要及时找出问题的真正原因，做到诊断彻底，才能快速精准的处理问题，确保设备的稳定、可靠的运行。
电流互感器的二次回路
为了满足不同测量、继电保护及安全自动装置的要求，电流互感器有多种配置与接 线方式。
电流互感器接用位置的选择
下图是常见 220kV 变电所电流、电压互感器典型配置方式。 图 13-3、220kV 变电所电流、电压互感器典型配置图
在选择各类测量测量、计量及保护装置接入位置时，要考虑以下因素： 1）选用合适的准确度级。如图中，计量对准确度要求最高，接 0.2 级，测量回路要求相对 较低接 0.5 级。保护装置对准确度要求不高，但要求能承受很大的短路电流倍数，所以选用 5P20 的保护级。(电流互感器一次流过的电流在其额定电流的 20 倍以下时，此电流互感器的误 差不大于±5％) 2)保护用电流互感器还要根据保护原理与保护范围合理选择接入位置，确保一次设备的保护 范围没有死区 3）当有旁路开关需要旁代主变等开关时，如有差动等保护则需要进行电流互感器的二次回 路切换，这时既要考虑切换的回路要对应一次运行方式的变换，还要考虑切入的电流互感器 二次极性必须正确，变比必须相等。
ZL－－二次设备阻抗，Ω Zl－－二次回路连接导线的阻抗，Ω Zjc－－二次回路连接点接触电阻，取决于连接点多少与接触是否良好，一般取 O.05～ O.1Ω K1 －－ 二次设备的接线系数 K2 －－二次回路连接导线的接线系数 电流互感器二次输出容量 Se 必须大于二次负载 SL,并留有适当裕度。 测量、计量用电流互感器各接线方式时的接线系数(ZL0 为零线中负荷阻抗)
二、电流互感器的基本参数
一次参数 电流互感器的一次参数主要有一次额定电压与一次额定电流。 一次额定电压的选择主要是满足相应电网电压的要求，其绝缘水平能够承受电网电 压长期运行，并承受可能出现的雷电过电压、操作过电压及异常运行方式下的电压， 如小接地电流方式下的单相接地（电压上升 倍）。 一次额定额定电流的考虑较为复杂，一般应满足以下要求：
电流互感器二次开路分析及影响
２ ０ １ １ 年１ ２ 月５ １ ３事故 发 生前 ， 启 备 变 压器 第 一
套保护模拟量模块出现故障造成采集数据失真 ， 检 修 人员在申请启 备变压器停 电并做好安全措施之
后， 更换 其 模 块 ； 并 且重 新 进 行 了加 量 检查 无 误后 ，
恢 复送 电。由于启备变压器低压侧（ 六千伏 Ａ 段备
月份投运前 的试验报告及运行几个月来数据的采
１ 简介 １ ． Ｉ 试验 数 据来 源 ２ ０ １ １ 年 １ ２ 月 １ ０日运 行 人 员 在 巡 检 设 备 过 程
集都符合实 际情况 ； （ ３ ） 如果 出厂时绕组线圈匝间 绝缘 存在缺 陷 ， 则不会在 二次 引出线 端子排处 烧
关键 词 电流 互感 器 ； 二 次开路 ； 电流 比 ； 原 因分 析及 措施
中图分 类号 ： Ｔ Ｍ ４ ５ ２ 文 献标 识码 ： Ｂ
文章编 号 ： １ ０ ０ ８ － ０ ８ ９ ９ （ ２ ０ １ ３ ） ０ ４ － ０ ０ ３ １ — ０ ３
设 备 没有 过 大 负荷 ， 其 运 行 过程 中无 短 路 和接 地 造 成 的 两套 继 电保 护 动 作 ； （ ２ ） 电流 互 感 器 ２ ０ １ １ 年８
在重 新连接上 时接触不 良， 送 电前 工作人 员未检
查， 在启动厂用设 备时启备 变压 器负荷增加 ， 低压
侧串联的电流互感器一次 电流增大 ， 开路 的二次绕
组感 应 出很 高 电压 因而 出 了此 次 事故 。
３ ＿ ２ 原理 分析
４ ） 充 电 电流 选 择 不 当 ， 绕组充电时间不够 ， 影 响测试 结 果 。
陷。 事故 现 场 分 析第 一 、 三种 情 况 可 以 排 除 ， 原 因 有３ 点： （ １ ） 、 运行 人员 反 映 ， 启 备 变压 器所 带 的电气
分析电流互感器二次侧开路的危害及防范措施
１．前 言
互感器 有无严重 发热 ，同时检 查本体是否 喷油、冒烟、变色 、
按 照规程 规定 ，在运 行中 电流互 感器是 严禁 二次侧 开 有无异 味等 ，这些现 象在负荷 大的时候 比较 明显。开路时 ，
路。 这是 由于 电流互 感器在 正常运行 时 ，二次侧 电流 会产 由于铁 心过热 ，绝缘受热 有异味 ，在 严重时会 冒烟烧坏。
设 备及 人身造成 了很 大的威 胁。 同时 ，铁 心的磁 感应 强度
（１） 二次回路 的导线过细 。
剧 增 ，铁 心损耗 会增 大然后 发热 ，甚 至烧 坏绝 缘。 电流互
（２） 备用的二次 绕组没有 短接 。
感 器二次 侧开路 会产 生不平 衡的 电流 ，使 得不 能及时 反映
（３） 没 有定 期 的清 扫二 次 回路 ，造 成 了灰 尘 的吸 附
定 律 ，二 次 侧 绕 组 的 匝 数 很 多 ， 在 其 开 路 的 两 端 就 会 产 生 互 感 器 二 次 侧 开 路 ，同 时 也 会 使 得 电压 互 感 器 二 次 侧 短 路 。
很 高 的 电 压 ，其 峰 值 高 达 千 伏 甚 至 上 万 伏 。 过 高 的 电压 对 ● ２．２电流互感 器二次侧 开路原因分析
故 障 ，因此 电流互感器在 运行 当中绝对 不允许开 路。
２．电流互感 器二次侧 开路
和氧化 物的堆积 。 （４） 二 次 回 路 中 有 类 似 的 开 关 装 置 或 熔 断 器 的 电 器
元 件 。
■ ２．１发现 运行中的 电流互感器 二次侧开路 的方法
（５）接线 端子受潮 ，使得端 子垫片和螺 丝腐蚀严 重，
生 磁 通 ， 对 一 次 侧 电 流 产 生 的 磁 通 有 去 磁 作 用 ห้องสมุดไป่ตู้ 励 磁 电 流
电流互感器二次侧开路问题解析
电流互感器二次侧开路问题解析作者：柴会轩来源：《职业·中旬》2010年第03期在实际生活中,交流电流表和交流电压表的量程往往不能满足测量的要求。
这就需要利用互感器来扩大交流仪表的量程,特别是在变配电系统中,互感器还可以起到隔离高压、降低表耗功率、节省设备费用的作用,做到一表多用。
电流互感器是用来按一定比例变化电流的仪器,它实际上是一个降流变压器,它能将一次侧的大电流变换成二次侧的小电流,故测量时可根据电流表的指示值与变流比的乘积,计算出一次侧被测大电流。
从而实现以小测大的效果,即安全可靠,又测量准确。
电流互感器在工作时,除了要求接线极性正确外,还规定其二次侧不得开路;二次侧必须接地。
如果二次侧接线错误将会对操作人员及仪表、设备安全造成严重伤害。
特别是二次侧开路问题是造成事故的主要原因。
这是因为电流互感器在正常运行时,二次侧电流产生的磁通对一次侧电流产生的磁通起去磁作用,励磁电流很小,铁心中的总磁通也很小,二次侧绕组的感应电动势一般几十伏。
如果二次侧没有形成回路,二次侧电流的去磁作用消失,一次侧电流完全变为励磁电流,引起铁心内磁通剧增,铁心处于高度饱和状态,加之二次侧绕组的匝数很多,根据电磁感应定律,就会在二次侧绕组开路的两端产生很高的电压,其峰值可达数千伏甚至上万伏。
这么高的电压将严重威胁工作人员和设备的安全。
再者,由于铁心磁感应强度剧增,使铁心损耗大大增加而严重发热,甚至烧坏绝缘。
电流互感器二次侧开路也可能使保护装置因为无电流而不能准确反映故障,差动保护和零序电流保护则可能因开路时产生不平衡电流而误动,因此电流互感器在运行中二次侧绝对不允许开路。
下面介绍几种二次侧开路现象的检测及预防、处理措施。
一、运行中的电流互感器二次侧开路的常用检测方法第一,认真观察仪表指示是否降低或为零。
如果用于测量表计的电流回路开路,会使三相电流表指示不一致,功率表指示减小,计量表计不转或转速变慢。
如果表计指示时有时无,则可能处于半开路状态,即接触不良。
电压互感器和电流互感器的二次侧的接地原因
电压互感器和电流互感器的二次侧的接地原因电流互感器原理是依据电磁感应原理制成的。
电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
互感器二次接地是指电流互感器二次的S2端子接地，或电压互感器的n端子接地。
只要单点接地，由于互感器二次与一次之间是隔离的，接地前，二次绕组与大地没有电位关系，接地后，互感器不会与大地形成回路，正常运行时，电流不会流向大地。
当一次绕组与二次绕组之间的绝缘损坏时，一次高压串入二次回路，而一次高压与大地有固定的电位关系，会有电流流向大地，并将互感器二次的电压钳位在地电压，保证二次仪表及人身安全。
电压互感器和电流互感器的二次侧的接地原因1、电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。
当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。
另外，通过接地，可以给绝缘监视装置提供相电压。
2、电流互感器的二次侧应有一点接地。
由于高压电流互感器的一次侧为高压，当一二线圈之间因绝缘损坏出现高压击穿时，将导致高压窜入低压。
如二次线圈有一点接地，就会将高压引入大地，使二次线圈保持地电位，从而确保了人身及设备的安全。
电压互感器与电流互感器二次为什么不允许连接？电压互感器二次相间有100V的电压，接仪表，继电器的电压线圈，而电流互感器接仪表，继电器的电流线圈，如果电压互感器与电流互感器二次连接在一起，将会造成以下后果：1）烧毁接仪表，继电器的电流线圈2）电压互感器熔丝熔断，甚至烧毁电压互感器3）可能造成电流互感器二次开路，出现高压威胁人身和设备安全因为电压互感器与电流互感器均二次采用了一点接地，因此电压互感器与电流互感器的二次回路中只要有一点连接，就会造成上述事故，所以他们在二次回路任何地方（接地点除外）都不允许连接。
电流互感器二次侧开路的后果
电流互感器二次侧开路的后果介绍电流互感器（Current Transformer，简称CT）是一种常用的电力测量设备，用于将高电流变换为低电流，以便测量和保护设备。
CT的二次侧开路是指二次侧线路断开或连接不良，导致电流无法正常流过。
本文将深入探讨电流互感器二次侧开路的后果以及对电力系统的影响。
电流互感器的作用和原理作用1.电流测量：CT将高电流变换为低电流，使得电流测量更加方便和安全。
2.电流保护：CT将高电流变换为低电流，可以提供给继电器等保护装置进行电流保护。
3.电力系统控制和监测：CT用于电力系统的控制和监测，例如计量、指示、记录和传输等。
原理电流互感器基于电磁感应原理工作。
当一段高电流通过CT的一次侧线圈时，其中的磁场会通过CT的铁芯，进而感应在二次侧线圈中产生出一小部分比例的低电流。
二次侧开路的后果二次侧开路指的是电流互感器二次侧线路断开或连接不良，导致电流无法正常流过。
这种情况可能会导致以下后果：1. 电流测量误差二次侧开路会导致电流互感器无法将高电流变换为低电流输出，从而造成电流测量误差。
在实际应用中，CT的输出电流通常用来测量电力系统的负荷和运行状态，并作为参数用于计算功率、电能等。
如果二次侧开路，CT的输出将非常小甚至为零，导致电流测量结果不准确。
这可能会导致误判电力系统的运行状态，造成对电力系统的控制和调度失去准确性。
2. 电流保护失效电流保护装置通常通过监测CT的输出电流来判断电力系统是否存在故障或异常情况，并采取相应的保护措施。
二次侧开路将导致CT输出电流异常小或为零，使得电流保护装置无法正常工作。
这可能会导致保护装置对故障信号无法判断或误判，从而无法及时采取保护措施。
这对电力系统的运行安全性构成潜在威胁。
3. 电力系统控制和监测异常电流互感器在电力系统中扮演着重要角色，用于计量、指示、记录和传输等。
二次侧开路将导致电流互感器输出异常，这会影响电力系统的控制和监测功能。
例如，二次侧开路可能会造成计量数据错误，使得电力系统运行数据不准确，进而影响电力系统的运行分析和调度决策。
电流互感器二次开路故障的处理范文
电流互感器二次开路故障的处理范文电流互感器是电力系统中用于测量电流的重要设备，其作用是通过二次绕组将一次侧的高电流转换为二次侧的低电流，方便测量和保护装置的使用。
然而，在实际使用中，电流互感器的二次开路故障时有发生，这将导致测量结果不准确甚至无法测量电流。
因此，必须及时排除电流互感器二次开路故障，以确保电力系统的正常运行。
本文将介绍电流互感器二次开路故障的处理方法。
一、故障原因分析电流互感器二次开路故障是指电流互感器的二次绕组发生开路故障，即二次侧没有电流输出。
造成电流互感器二次开路故障的主要原因有以下几点：1. 电流互感器二次侧连接线路发生断线或接触不良。
2. 电流互感器二次绕组发生短路。
3. 电流互感器二次绕组与连接线路之间存在接地故障。
4. 电流互感器二次侧负载过重。
以上原因都可能导致电流互感器二次开路故障的发生，需要根据具体情况进行分析和处理。
二、故障处理方法针对电流互感器二次开路故障的不同原因，有以下几种处理方法：1. 检查二次侧连接线路首先，应检查二次侧连接线路是否发生断线或接触不良。
如果发现线路存在问题，应立即排除故障，并重新连接线路。
如果线路接触不良，可采取重新插拔或清洁接点的方法恢复正常。
2. 检查二次绕组其次，应检查电流互感器的二次绕组是否发生短路。
可以通过检查绕组的电阻值是否正常或使用万用表进行检测。
如果发现二次绕组存在短路，应及时更换绕组或整个电流互感器。
3. 排查接地故障如果电流互感器的二次绕组与连接线路之间存在接地故障，也会导致二次开路故障的发生。
此时，应及时排查接地故障，找出故障原因并进行修复。
4. 负载过重处理电流互感器二次侧负载过重也会导致二次开路故障的发生。
在进行负载计算时，应根据电流互感器的额定负载来选择合适的装置。
如果负载过重，应及时采取措施降低负载，以减少对电流互感器的影响。
以上是针对电流互感器二次开路故障的主要处理方法，需要根据实际情况进行具体分析和处理。
电流互感器二次侧过电压保护分析
电流互感器二次侧过电压保护分析摘要：电流互感器二次侧开路是电力系统运行的常见故障，也是最危险的故障之一。
在总结分析多起电力系统电流互感器二次侧开路事故的典型事例后，并对电流互感器的开路原因和其伴随现象进行了分析后，我们提出了加载电流互感器二次侧过电压保护器的解决方案。
将电流互感器二次侧过电压保护器接于二次绕组两端，正常运行时漏电流极小，成高阻状态。
当发生异常过电压时,保护器迅速动作而短路,面板上显示故障的部位,并有无源信号输出。
当故障排除,电路恢复原状后,又重新投入正常运行工作。
所以，电流互感器二次侧过电压保护器可以有效抑制发电厂和变电站因电流互感器二次开路引起的事故，从而保证了电力系统的安全运行。
关键词：电流互感器过电压保护安全运行使用分析一、电流互感器及其故障危害1、电流互感器及其故障危害为了保证电力系统安全经济运行，必须对电力设备的运行情况进行监视和测量，但一般的测量和保护装置不能直接接入一次高压设备，而需要将一一次系统的高电压和大电流按比例变换成低电压和小电流供给测量仪表和保护装置使用。
执行这些变换任务的没备,最常见的就是我们通常所说的互感器。
进行电压转换的是电压互感器，而进行电流转换的互感器为电流互感器，简称为LH。
电流互感器(LH) 广泛应用于一次电流的测量与控制，正常工作时互感器二次侧处于近似短路状态，输出电压很低。
在运行中如果二次绕组开路或一次绕组流过异常电流如雷电流、谐振过电流、电容充电电流、电感启动电流等)，都会在二次侧产生过电压.电流互感器二次侧开路是电力系统运行的常见故漳，也是最危险的故障之一。
倘若电流互感器二次侧发生开路，交变的磁通在二次侧将感应出很高的电压，其峰值可达几千伏甚至上万伏，严重威胁人身和设备的安全。
而且导致继电保护装置可能因无电流而不能反映故障，对于差动保护和零序保护，则可能因开路时产生不平衡电流而误动作。
因此，电流万感器在运行时二次侧严禁开路。
二、电流互感器开路故障分析1.以下六点是在工作中对电流互感器开路原因的总结1.1 交流电流回路中的试验端子或连接片，由于结构和质量上存在的某些缺陷，在运行中发生螺杆和铜连接片螺孔之间的接触不良而造成开路。
简析电流互感器开路的危害、原因、现象及处理方法和防范措施
4.尽量减小一次负荷电流。若电流互感器严重损伤，应转移负荷，停电检查处理。
5.尽快设法在就近的试验端子上，将电流互感器二次短路，再检查处理开路点。短接时，应使用良好的短接线，并按图纸进行。短接时应在开路的前级回路中选择适当的位置短接。
关键词：电流互感器 开路 作用 现象 原因 处理方法 防范措施
为了保证电力系统安全经济运行，必须对电力设备的运行情况进行监视和测量。但一般的测量和保护装置不能直接接入一次高压设备，电流互感器的作用是将此系统的大电流按比例变换成小电流，供给测量仪表和保护装置使用，并将二次系统与高电压隔离。
简析电流互感器开路的危害、原因、现象及处理方法和防范措施
摘 要：近年来，随着电网的不断发展，电气设备的增加，电流互感器引起的事故也有所增加，特别是电流互感器开路引起的事故频繁发生。电流互感器故障及异常运行会造成保护的误动或拒动，因此正确判断电流互感器的故障并及时处理，对现场运行人员来说是非常重要。本文就电流互感开路的危害、原因、现象及处理方法和防范措施做简要分析。
（文章来源于：长沙贷款 )
3.做好检修工作，在检修工作中严格按照相关条列执行，加强检修工艺和检修后的验收工作，防止因检修工艺不良和检修工作中遗漏造成电流互感器开路。
4.做好站内运行人员的培训工作，经常做一些有针对性的反事故演习和事故预想，不断地提高其技能水平和处理事故的能力。
六、结语
电流互感器虽非电力系统的主设备，但其运行状况的好坏直接关系到电力系统的安全运行。尤其电流互感器二次开路，如发现不及时或处理不当，极易造成设备被迫停用和（保护误动、拒动）事故的发生，所以有必要了解并掌握电流互感器开路的危害、原因、现象及处理方法和防范措施，有助于我们在今后的工作中，当发生类似异常时，能够及时准确的查找出事故点并能圆满的处理。
电流互感器二次测不允许开路
电流互感器二次测不允许开路
电流互感器是一种特别的变压器，其一次侧线圈匝数很少（低压通常只有1匝），而二次侧线圈匝数许多（比如一个1000/5的互感器，二次侧线圈是一次侧的200倍）。
在二侧开路时，二次侧电压会上升到一次侧线圈压降的许多倍（1000/5的互感器，就是200倍），从而影响二次回路的正常运行，并危及人身平安。
1、由于磁感应强度剧增，使铁芯损耗增大，严峻发热，甚至烧坏绝缘。
因此，电流互感器二次侧开路是肯定不允许的，这是电气试验人员的一个大忌。
2、电流互感器在正常运行时，二次电流产生的磁通势对一次电流产生的磁通势起去磁作用，励磁电流甚小，铁芯中的总磁通很小，二次绕组的感应电动势不超过几十伏搜寻。
假如二次侧开路，二次电流的去磁作用消逝，其一次电流完全变为励磁电流，引起铁芯内磁通剧增，铁芯处于高度饱和状态，加之二次绕组的匝数许多，依据电磁感应定律正＝4．44／fNB，就会在二次绕组两端产生很高(甚至可达数千伏)的电压，不但可能损坏二次绕组的绝缘，而且将严峻危及人身平安。
3、假如电流互感器的二次侧运行中短路，二次线圈的阻抗大大减小，就会消失很大的短路电流，使副线圈因严峻发热而烧毁。
因此在运行中电流互感器不允许短路。
一般电压互感器二次侧要用熔断器。
只有35千伏及以下的互感器中，才在高压侧有熔断器其目的是当互感器发生短路时把它从高压电路中切断，短路电阻小，则电压与电阻的商
大，即电流大，危急！。
电流互感器二次开路的原因与查找处理
烧 断 或 氧化 过甚 造 成 开 路 。 ４互 感 器 发 生 二 次 开 路 时 所 发 生 的现 象 （ １ ） 回路 仪表 指示 异 常 降低 或 为零 ， 如 用 于测 量 表 计 的 电 流回路 开路 ， 会使 三相 电流表指示不一致， 功率表指示减 小， 计量表 不转转速变慢 ， 如果表计指示有 时无 ， 有可 能处于半开 路状态 （ 接触不 良） 。运行人员遇到此现象时可将有关 的表计 相互对照比较 ， 认真分析 ， 如变压器原副边负荷指示相差较大， 参考文献 １ 劳动和社会保障部教材办公室组织编写． 电机与变压器（ 第三版） ［ Ｍ］ ． 中国 电流表 指示相差太大 （ 注意变化 的不 同， 电压等 级的不同） 可 … 劳动社会保障 出版社， ２ ０ ０ ３ ． 怀 疑偏 低 的一 侧 有 无 开 路 故 障 。 ［ ２ 】 劳动和社会保障部教材办公室组织编写． 电工基础（ 第三版） ［ Ｍ］ ． 中国劳动 （ ２ ）真听 电流互感器本体有无噪声 ，振动 等不均匀的声 社会保障出版社， ２ ０ ０ ５ ． 音， 这种现 象在 负荷小时不太明显， 当发生开路时， 因磁通密 ［ ３ 】 劳动部培训司组织编写． 内外线电工工艺学［ Ｍ】 ． 中国劳动部 出版社， １ ９ ９ ９ ．
一
（ １ ） 发生 电流互感器二次短路 时， 运 行检修人员首先保持 冷静 ， 及时将 故障做好记录 ， 汇报主 管部 门， 等候处理。 （ ２ ） 现电流互感器二次开 路时， 运行检修人员应先分清故 障属哪一组 电流 回路 ， 开路 的相别 ， 对保护有无影响 ， 汇报调 度， 解 除 可 能 误动 的保 护 。 （ ３ ） 量减 小一次负荷 电流 ， 若 电流互感器严重损伤 ， 应转 移负荷 ， 停 电检查处理（ 如有旁路， 可采用旁路供 电， 保证供电 的可 靠 性 ） 。 （ ４ ） 量设法在就近的试验端子上， 将 电流互感器二次短路， 再检查处理开路 点， 短接 时应使用短路线或专用 短接线 ， 短路 应妥善可靠 ， 禁止采用熔丝或一般导线缠绕。 （ ５ ） 注意短接 时的现象 ， 若短接 时有火花 ， 则说明短接有 效， 故障点就在短接点 以下 的回路中， 可进一步查找 ， 若 短接 时无火花， 可能是短接无效， 故 障 点可 能在 短 接 点 以前 的 回路 中， 可 以逐 点 向前 变 换 短 接 点 ， 缩小范 围。 （ ６ ） 在短接二次 回路 时， 工作人员必须要坚持操作监护制 ： 人操作 ， 一人监护 ， 与带电设戴绝缘手套和带绝缘把手 的工具 ， 禁止 在 电流互感器与短路点之 间的回路上进行任何工作。 但是当 电流 互感器发生下列故障时， 应立即汇报上级 ， 并 切 断 电源 再 行 处 理 。 ① 内部 发 生 异 味 ， 冒烟 ， 着火 ； ② 内部有放 电现象，声音异常或 引线与外壳间有火花放 电现 象 ； ③主绝缘发生击穿， 造成单相接地故障； ④ 充 油 式 电流 互 感器 漏 油 ， 漏胶。 电流互感器二次 回路开路会直接威胁着人身及设备安全 ， 所 以工 作 人 员必 须 要 有 强 烈 的 责任 心 ， 加 强 设 备巡 视 ， 随 时 发 现故障隐患 ， 严防 电流二次 回路开路。
电流互感器二次侧可以开路
电流互感器二次侧可以开路
电流互感器是一种用于测量电流或改变电流的功率的装置，通常
安装于高压电力系统中，以便测量电力负荷和保护电力系统。
电流互
感器有一次侧和二次侧两个接口，通过一次侧输入电流信号，并在二
次侧输出标准电流信号，以便进行相应的电力测量处理。
因为电流互感器的二次侧输出是一种标准的、较小的电流信号，
通常情况下需要与其他设备接口，如变压器或保护装置。
但有些情况下，二次侧也可直接开路，具体情况如下：
1. 进行互感器的交接，为了避免误操作，需要先将互感器二次
侧开路。
2. 在互感器进行维护或检测的时候，需要将二次侧开路，以防止对其
他设备造成影响。
3. 在互感器长时间不使用的情况下，也需要将二次侧开路以确保其安全。
但是，需要注意的是，不能长时间保持二次侧开路，因为如果时
间过久，可能会导致互感器中的磁场难以释放，对互感器的性能产生
影响。
因此，在需要开路的情况下，建议尽量不要超过24小时的时间。
总之，电流互感器二次侧可以开路，但需要注意开路的时间和方式，确保互感器的性能和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器二次侧开路的原因和原理
电流互感器一次电流的大小与二次负荷的电流无关。
互感器正常工作时，由于阻抗很小，接近于短路状态，一次电流所产生的磁化力大部分被二次电流所补偿，总磁通密度不大，二次绕组电势也不大。
当电流互感器开路时，阻抗Z１无限增大，二次绕组电流等于零，二次绕组磁化力等于零，总磁力化等于原绕组的磁化力（I0N0=I1N1）。
也就是一次电流完全变成了励磁电流，使电流互感器的铁芯骤然饱和，此时铁芯中的磁通密度可高达1.8T以上。
1.引起电流互感器二次回路开路的原因
（1）交流电路回路中的实验接线端子，由于结构和质量上的缺陷，在运行中发生螺杆与铜板螺孔接触不良，造成开路。
（2）电流回路中的试验端子连接片，由于连接片胶木头过长，旋转端子金属片未压在连接片的金属片上，而误压在胶木套上，造成开路。
（3）检修工作中失误，如忘记将继电器内部触头接好，或误断开了电流互感器二次回路，或对电流互感器本体试验后未将二次接线接上零。
（4）二次线端子触头压接不紧，回路中电流很大时，发热烧断或氧化过热而造成开路。
（5）二次回路的过度端子氧化后松动。
2.电流互感器二次开路的原理
（1）当电流互感器二次回路开路时，首先要防止二次绕组开路而危及设备与人身安全。
（2）电流互感器二次回路开路后，应查明开路位置并设法将开路处进行短路；如果不进行短路处理时，可向调度申请停电处理。
在进行短接处理过程中，必须注意安全；应注意开路的二次回路有异常的高电压，应戴绝缘手套，使用合格的绝缘工具，在严格监护下进行。
（3）发生电流互感器二次开路，应先分清故障属哪一路电流回路、开路的相别、对保护有无影响。
汇报调度，停用可能误动的保护。
（4）尽量减小一次负荷电流。
若电流互感器严重损伤，应转移负荷，停电检查处理。
（5）尽快设法在就近的试验端子上，将电流互感器二次短路，再检查处理开路点。
短接时，应使用良好的短接线，并按图纸进行。
短接时应在开路的前级回路中选择适当的位置短接。
（6）若短接时发现火花，说明短接有效。
故障点就在段节点以下的回路中，可以进一步查找；如短接时无火花，可能是短接无效。
故障点可能在短接点以下的回路中，可以逐点向前变换短接点，缩小范围。
（7）在故障范围内，应检查容易发生故障的端子及元件，检查回路有工作时触动过的部位。
