大港油田水平井分段防砂采油工艺技术研究
![大港油田水平井分段防砂采油工艺技术研究](https://img.taocdn.com/s3/m/c2bcc7a002020740bf1e9b45.png)
大港油田水平井分段防砂采油工艺技术研究作者:张冬来源:《科学与财富》2020年第05期摘要:出砂是困扰水平井开发砂岩油气藏最大的问题之一。
对于水平井防砂,全井段笼统的防砂方式难以达到针对性、有效性防砂效果。
因此,搞清楚出砂沿水平段井身轨迹的分布规律,进行合理分段并实施分段防砂,才能达到良好的防砂目的。
本文在系统分析水平井出砂机理及出砂原因的基础上结合大港油田水平井开发现状形成了针对性的水平井分段防砂采油工艺技术,并取得了良好的增油效果。
该工艺的成功应用,消除了长井段水平井动用不均匀的技术瓶颈,极大地提高了水平井井段有效充填率,使油层整体得到充分改造,实现了油气开发的降本增效,也为其他同类油藏的开发提供了启示。
关键词:水平井;分段防砂采油;大港油田水平井其优势就是可以增大泄油面积,减小渗流阻力,大幅度提高单井产量,目前已经在大港油田得到了比较广泛的应用,对油田的高产稳产起到了很大作用。
然而在水平井开采过程中,往往遇到由于地质储层分布的非均质性而引起水平段间渗透率、孔隙度等油层物性发生较大变化:或者水平井为双台阶式分布的两层结构使水平井呈现开采的不协调:或者由于油井生产一段时间后,受底水或边底水的影响,油井含水上升,常规技术无法有效控水,影响了水平井的开发效果;或者对于一个较长的水平井段,为了使它能够更经济地开采,均需要对水平井段进行分段开采,来保证水平井开采的效率。
特别是疏松砂岩油藏胶结疏松,易出砂,油井要正常生产,必须进行防砂作业。
然而水平井却存在着长井段水平井钻遇非均质油层、泥岩及高含水等夹层,采用笼统滤砂管防砂或砾石充填作业难以有针对性地对局部地层进行精细防砂的行业难题。
迫切需要通过现场不断探索,形成针对性的出砂油藏水平井防砂采油工艺技术。
1 水平井防砂工艺技术根据大港油田油藏实际情况和目前水平井防砂技术现状,主要采用精密微孔滤砂管、复合绕丝滤砂管、金属毡滤砂管为三种挡砂方式的砾石充填防砂工艺。
水平井裸眼免钻塞防砂技术
![水平井裸眼免钻塞防砂技术](https://img.taocdn.com/s3/m/efff240955270722182ef71c.png)
厚度越来越薄:6m→2.5m 渗透率越来越低:30→1mD
300 250 200
279
280
285
难动用(稠油+低渗) 137 边底水断块 110
油藏条 件复杂
150
原油粘度大:5×104→ 40×104 mPa· s
100 50
101 39
93
敏感性增强:水敏指数0.7~0.9
边底水活跃:中弱→强
0 2007 2008 2009 2010
近年水平井应用油藏情况
前 言
2.应用类型不断丰富,满足不同油藏、地面条件下开发需要
时间
侧钻水平 井
阶梯水平井 分支井 大位移水平井
鱼骨状分支井
分段压裂水平井
十五
十一五
31
68
7
19
2
2
15
35
0
9
0
15
前 言
3.配套技术不断完善,满足水平井开发需要 完井方式实现重大转变 创新形成了水平井裸眼防砂完井一体化技术为核心的水平井完井 技术系列,实现了完井方式的重大转变。
捞塞工艺原理:
施工过程:
Ø
套管柱下入 坐封裸眼封隔器 打开分级注水泥通道,循环、固井 胶塞顶替,关闭注水泥通道
Ø Ø Ø
Ø
打捞,完井
二、水平井裸眼免钻塞工艺程序
免钻塞工艺技术:
工 艺 过 程
下入完井管柱
7in套管 7in滤砂管 分级箍 管外封隔器
油层
酸洗阀
二、水平井裸眼免钻塞工艺程序
工 艺 过 程
1、水平井裸眼滤砂管钻塞防砂工艺过程
工 艺 过 程
下入完井管柱
7in套管 7in滤砂管 分级箍 管外封隔器
水平井分段防沙沙分段开采工艺技术
![水平井分段防沙沙分段开采工艺技术](https://img.taocdn.com/s3/m/a854f474f011f18583d049649b6648d7c0c70860.png)
_______ _________ __
、疏松砂岩油藏水平井采油特点
二、 水平井完井工艺 _____ ___
三、 水平井滤砂管防砂工艺技术 ____
四、 水平井砾石充填防砂工艺技术 ___
_ ____ E、设计水平井分段开采工艺管柱
棘井出砂的危缭
砂埋油居或井筒砂堵造成油井停产 出砂使地
• (2)论述了适合水平井开釆的油藏:薄油藏、稠油油藏、
边底水油藏等,水平井与直井相比,具有泄油面积大、产 能髙等特点
• (3)科学合理的水平井完井技术是水平井开采技术的关 键之
一,这对使水平井获得髙产具有重要的意义。提髙水 平井的 产能,提高区块采收率,必须根据油气藏条件和储 层井眼状 况优化完井方式。水平井完井方式选择是否得当, 直接关系 到今后开发开采的全过程能否顺利进行。
W4-2滤砂笸敁大外径及Illi率T-SX系阁 ___
乙腿=214A\5^(D-d)/a
公式(4-1)整理为
式中:Lmax—滤砂管能够通过造斜段最大长度,
r一水平井曲
m
率半径,m
d一D—滤套砂管管内外径径,,mm
一般
a 一最大平均造斜度,
r = L/(0.01745a)
L一弯曲段单位长度m
t
■■ w ?
IP CZ1- ill
4-3滤砂管最大外径和长度设计
•防砂管柱能否顺利下入到油层设计位置, 取决于滤砂管能否顺利通过造斜段和水平 段。在水平井套管内径确定的条件下,造 斜段山于曲率半径对滤砂管通过时最大长 度和外径给予限制,为了保证防砂管柱不 被破坏,应进行设计计算。
•假设滤砂管为刚体则:
L滙=2介+卻-<,,+0\
侧钻水平井防砂完井一体化工艺技术浅析
![侧钻水平井防砂完井一体化工艺技术浅析](https://img.taocdn.com/s3/m/6d5b74eafab069dc50220140.png)
4 8 0 m+ 5 1 / 2 i n 大通径密封 式尾管悬挂器+ 2 7 / 8 i n ̄ P b 管至
井 口 ,正打 压 坐 封 悬 挂器 后 完 成 倒扣 丢 手 作 业 ,悬 挂 器
深 :l 0 4 l 9 7 m:
( 3)2 0 1 1 年8 月2 2 日 ,下入 防砂 内管 ( 自下 而上 ): 内部 涨封 总成 + l 9 1 n ? [ 9 管+ 密封 插座 ;
究应用 ,5 O 年代 开始 工业 化试验推 广 ,但受 当时钻完井技 术
的 限制 ,直到9 。 年代 侧钻 井技 术趋 于完善 ,侧钻 井数量迅 速
钻 塞 注 水泥 固井 ,完 井 后 内通 径 一 致 :d对 钻 遇 多 层 系 的 侧 钻 井 ,采 用 管 外 裸 眼 封 隔 器 实 现 分 层 卡 封 、分 段
风 险 ,同时还存在水 平段 钻削清理不净影响水平井裸眼砾 石 充填工 艺实施 等缺陷 ;缺乏切实有效的侧钻井 、水平井防砂
4 8 0 0 mm / 根 ;滤砂管 } l 勺 挡砂精度 :0 1 2 mm。
( 4)内部涨封总成参数 外径 : T O mm;封隔压 力 :≥2 0 MP a;扪型 :l 9 i n
%
^
,
_
, …
…
…
…
- ’ ●
侧钻水平井防砂完井一体化 工艺技术浅析
李传 昌 顾文忠 ( 中石化华东分公司 江苏南京 2 1 0 0 0 0)
摘 要 :针 对华 东 苏 北 油 田 老 井 开 发 中 油 井低 效 、 水 淹 、水 窜 、套 管 变 形 等 问题 , 开展 了侧 钻 水 平 井 防 砂
式。
效果评价技术 。
大港油田水平井防砂工艺技术应用研究

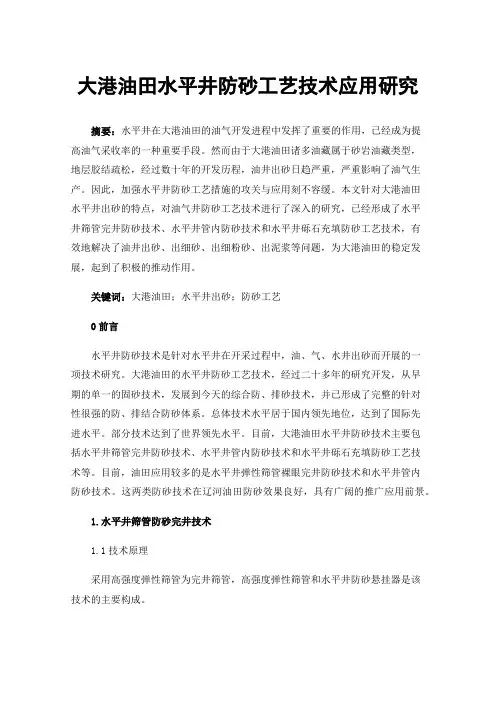

![大港油田水平井防砂工艺技术应用研究](https://img.taocdn.com/s3/m/cd16265ba9956bec0975f46527d3240c8547a158.png)
大港油田水平井防砂工艺技术应用研究摘要:水平井在大港油田的油气开发进程中发挥了重要的作用,已经成为提高油气采收率的一种重要手段。
然而由于大港油田诸多油藏属于砂岩油藏类型,地层胶结疏松,经过数十年的开发历程,油井出砂日趋严重,严重影响了油气生产。
因此,加强水平井防砂工艺措施的攻关与应用刻不容缓。
本文针对大港油田水平井出砂的特点,对油气井防砂工艺技术进行了深入的研究,已经形成了水平井筛管完井防砂技术、水平井管内防砂技术和水平井砾石充填防砂工艺技术,有效地解决了油井出砂、出细砂、出细粉砂、出泥浆等问题,为大港油田的稳定发展,起到了积极的推动作用。
关键词:大港油田;水平井出砂;防砂工艺0前言水平井防砂技术是针对水平井在开采过程中,油、气、水井出砂而开展的一项技术研究。
大港油田的水平井防砂工艺技术,经过二十多年的研究开发,从早期的单一的固砂技术,发展到今天的综合防、排砂技术,并已形成了完整的针对性很强的防、排结合防砂体系。
总体技术水平居于国内领先地位,达到了国际先进水平。
部分技术达到了世界领先水平。
目前,大港油田水平井防砂技术主要包括水平井筛管完井防砂技术、水平井管内防砂技术和水平井砾石充填防砂工艺技术等。
目前,油田应用较多的是水平井弹性筛管裸眼完井防砂技术和水平井管内防砂技术。
这两类防砂技术在辽河油田防砂效果良好,具有广阔的推广应用前景。
1.水平井筛管防砂完井技术1.1技术原理采用高强度弹性筛管为完井筛管,高强度弹性筛管和水平井防砂悬挂器是该技术的主要构成。
高强度弹性筛管是一种具有独特结构的防砂专用筛管,它以单层厚壁API标准的油管或套管做基管,基管上钻有若干个阶梯孔,将过滤介质经过特殊工艺组装成一个个过滤件,然后再将这些过滤件通过焊接安装到基管的阶梯孔里,形成单层管的整体防砂结构,特殊弹性纤维防砂材料具有自我解堵的能力,保证油井防砂后在较长的时间内获得较高产能。
水平井悬挂器由座封、锚定、密封、锁紧、丢手、解封等机构构成。
水平井裸眼分段挤压充填防砂完井工艺
![水平井裸眼分段挤压充填防砂完井工艺](https://img.taocdn.com/s3/m/7b7765fe998fcc22bcd10d6c.png)
第37卷第2期2015年3 月石 油 钻 采 工 艺OIL DRILLING & PRODUCTION TECHNOLOGYVol. 37 No. 2Mar. 2015文章编号:1000 – 7393(2015 ) 02 – 0047 – 04 doi:10.13639/j.odpt.2015.02.013水平井裸眼分段挤压充填防砂完井工艺杜 丙 国1, 2(1.中国石油大学,北京 102249;2.中国石化股份胜利油田分公司,山东东营 257001)引用格式:杜丙国.水平井裸眼分段挤压充填防砂完井工艺研究及应用[J].石油钻采工艺,2015,37(2):47-50.摘要:为解决出砂油藏水平井管外均衡改造的难题,研制了裸眼管外分段挤压充填防砂完井工艺。
其原理是通过管外隔离封隔器和可重复开关充填滑套将水平段进行分段封隔,利用防砂服务管柱实现分段挤压充填防砂。
与水平井底部砾石挤压充填防砂相比,新工艺可根据水平段物性差异分段优化防砂施工参数,水平段改造更均衡。
生产实践表明,采用裸眼分段挤压充填防砂完井的井,防砂后产量高,防砂效果好,为水平井防砂完井工艺提供了新的技术思路。
关键词:水平井;分段挤压充填;防砂完井;隔离封隔器中图分类号:TE257 文献标识码:ASand control completion technology by staged squeeze packingin openhole horizontal wellsDU Bingguo1, 2(1.China University of Petroleum, Beijing 102249, China; 2. Shengli Oilfield Company, Dongying 257001, China)Abstract: In order to address the difficulty in equilibrium modification outside the pipe string of horizontal wells in sand producing reservoirs, the sand control completion technology by staged squeeze packing behind the string in openhole has been developed. Its principle is that, by isolating the horizontal section in stages with isolating packer behind the pipe and packing the sliding sleeve with repeatable switch, the sand-control service pipestring is used to realize sand control by staged squeeze packing. Compared with gravel packing at the bottom of horizontal wells, the sand-control parameters can be optimized in stages according to the differences of physical properties in horizontal section, so the horizontal section can be serviced in more equilibrium. Production practice shows that, in wells completed by staged squeeze packing in openhole section, the production after sand control is even high and sand control effect is favorable, providing a new concept for sand-control completion technology for horizontal wells.Key words: horizontal well; staged squeeze packing; sand control completion; isolating packer2013年胜利油田实施水平井滤砂管裸眼完井217口,其中裸眼底部砾石笼统挤压充填防砂完井89口,占裸眼防砂完井数的41%。
稠油水平井防砂工艺
![稠油水平井防砂工艺](https://img.taocdn.com/s3/m/c33dd1160740be1e650e9a54.png)
稠油水平井防砂工艺【摘要】由于稠油油层一般有胶结较疏松,油层易出砂的特点,所以须进行防砂工艺设计。
本文针对稠油油藏的地质以及开采因素等方面。
简要对稠油井的完井方式、防砂工艺进行了优选。
结合传统的防砂技术以及完井方式,优选出了以精密滤砂筛管砾石充填防砂技术为主要防砂工艺。
该工艺在油田的现场生产实践中得到了验证与推广,对于稠油水平井的防砂工艺设计具有指导意义。
【关键词】稠油防砂工艺完井方式精密滤砂管分段完井1 防砂技术分类根据防砂原理及工艺特点,目前主要防砂方法主要有以下几种方法。
1.1 机械防砂机械防砂方法可以分为两类,第一类是仅下入机械管柱的防砂方法,如绕丝筛管、割缝筛衬管、各种滤砂管等。
这种方法简单易行,施工成本低。
缺点是防砂管柱容易被地层砂堵塞,只能阻止地层砂产出到地面而不能阻止地层砂进入井筒,有效期短,只能适用于中、粗砂岩地层。
第二类机械防砂方法为管柱砾石充填,即在井筒内下入精密滤砂筛管、绕丝筛管或割缝衬管等机械管柱后,再用砾石或其他类似材料充填在机械管拄与套管的环形空间内,并挤入井筒周围地层,形成多级滤砂屏障,达到挡砂目的。
这类方法设计及施工复杂,成本较高;但挡砂效果好,有效期长,成功率高,适用性广,可用于细、中、粗砂岩地层,垂直井,定向井,热采井等复杂条件。
1.2 化学防砂化学防砂是向地层中挤入一定数量的化学剂或化学剂与砂浆的混合物,达到充填、固结地层、提高地层强度的目的。
化学防砂主要分为人工胶结地层和人工井壁两种方法。
人工胶结地层是向地层注入树脂或其他化学固砂剂,直接将地层砂固结;人工井壁是将树脂砂浆液、预涂层砾石、水带干灰砂、水泥砂浆、乳化水泥等挤入井筒周围地层中,固结后形成具有一定强度和渗透性的人工井壁。
2 防砂完井方式考虑到稠油粘度大和开采后期气驱阶段防汽窜措施的实施,完井方式共考虑了以下三种:(1)全井段固井射孔-管内冲填防砂完井的优点在于能有效进行井段分离,避免层段之间的窜通。
水平井砾石充填防砂工艺技术的研究与应用
![水平井砾石充填防砂工艺技术的研究与应用](https://img.taocdn.com/s3/m/82b2b1a3b52acfc788ebc91d.png)
收稿日期:2018-11-22;修回日期:2019-05-05 基金项目:“十三五”国家重大专项“胜利油田特高含水期提高采收率技术”(编号:2016ZX05011)部分研究内容。 该管柱已申请发明专利,申请号 201610034922.3。 作者简介:谢金川(1962-),高级工程师,本科,毕业于胜利油田职工大学机械工程专业,2003年深造于石油大学石油工程,现从事油田 开发技术研发工作。地址:(257000)山东省东营市西三路 306号胜利油田分公司石油工程技术研究院,电话:(0546)8778659,18505463185, Email:xiejinchuan.slyt@sinopec.com
二、充填过程中影响充填密实的 因素以及解决措施
1.施工中携砂液排量的影响及解决措施 携砂液的排量,决定了携砂液在筛套环空的水
平流速,这是影响砾石充填密实的首要因素。当携 砂液携带砾石如图 1箭头所示,从泵车→油管→工 具充填口→进入筛套环空,从近工具端 A靶点到达 后尾部 B靶点,经筛管过滤,砾石留在筛套环空,过 滤后的携砂液从冲管底部进入冲管,经转换进入工 具顶部的油套环空,回到地面形成循环。
上世纪 90年代,胜利油田石油工程技术研究院 防砂中心做过一套外径 177.8mm、内径 160mm水 平井充填 模 拟 装 置,也 得 出 了 相 同 的 实 验 结 果[3]。 这个结论在当时的施工装备和充填参数下是正确 的,为当时的水平井防砂做出了理论性的指导。后 来随着技术的进步,为提高产量和防砂有效期,采用 大排量地层挤压填砂 +循环充填。α波 -β波理论 不能解释施工中出现的现象,为搞清理论问题,2014 年笔者重新做了简易的水平井充填物理模拟实验。 1.1 实验过程
二属于疏松砂岩油藏,该类油藏的出砂问题是制约水平井正常生产的第一因素。在诸多防砂工艺中,砾石充填既 能改造地层提高产量,又有较长的有效期,成为最有效的防砂方式。
射流工艺水平井防砂管柱内腔冲洗及旋转水射流解堵工艺
![射流工艺水平井防砂管柱内腔冲洗及旋转水射流解堵工艺](https://img.taocdn.com/s3/m/67f462530a4e767f5acfa1c7aa00b52acfc79cae.png)
自2006年1月以来,在桩139、桩106和桩l15等滩海区块的定向井,应用水平井旋转射流冲砂解堵装置解堵和中心管冲砂。解堵后,试挤压力平均下降10MPa~15MPa,中心管冲砂施工,未出现一口卡冲管事故。实施28井次,平均有效期210d。/center>
3.工作原理
解堵施工时,通过冲管联接头将冲管与解堵装置连接在一起,冲管长度根据需要解堵的中心管长度而定(一般下入的冲管应大于中心管长度1m~2m),用油管连接冲管将解堵工具送入井中,利用滑动冲管扶正套保护自振空化喷嘴在斜井或水平段不受损坏,并使自振空化喷嘴导入到防砂鱼顶内腔中,地面加压为5kN~10kN将限位剪钉剪断,滑动冲管扶正器留在防砂鱼顶处。冲管经滑动冲管扶正器内腔将自振空化喷嘴送入到中心管中,解堵液经地面水泥车通过油管、冲管,泵入井下解堵工具,由旋转喷头上的喷嘴喷出,形成高压水射流。喷头上沿周向分布有八个喷嘴,四个倾斜的动力喷嘴喷出侧向射流产生旋转力矩,使喷头旋转同时完成冲砂。四个径向喷嘴产生径向高频自振空化射流,直接冲击解堵并段。
关键词:水平井;防砂;射流解堵
一、水平井防砂工艺技术现状
水平井是近年来在国内新兴的采油工艺技术,它可以增大井眼与油藏的接触面积,加大泄油面积,减少渗流阻力,提高油田的整体开发效果。
桩西、河口、孤东局部油田地处滩海区,特别是桩106、桩139、桩47、飞雁滩等多个区块的施工井直接处于滩海地区,胜利滩海油田定向井多为馆陶组稠油出砂油藏,其开发以先期防砂开采为主,大斜度、大位移井防砂方式主要是封隔高压一次充填、辅以压裂防砂,水平井防砂为封隔器悬挂金属滤砂管防砂。
胜利油田稠油油藏水平井防砂工艺技术及应用
![胜利油田稠油油藏水平井防砂工艺技术及应用](https://img.taocdn.com/s3/m/abbf0ab31a37f111f1855bd8.png)
应用情况。郑 4 1 平 1 1一 井位于王庄 一 宁海 油田郑
4 1块 , 三 段 是 主 要 的 含 油 层 系 , 层 孔 隙 度 1 沙 储 3 .% , 44 渗透 率 67 2×1 I 地 层 温 度 6 c 左 2 0 x , m 5《 = 右 ,0C原 油黏度 5 0 a。 , 高孔 、 渗岩 性 8 ̄ 24 0mP S属 高
两种工 艺技术 的特 点、 管柱组成 以及在胜利 油田的应 用情况。
关 键 词 :水 平 井 ; 砂 ; 属 毡 滤砂 管 ; 隔 器 ; 石 充 填 防 金 封 砾
中图 分 类 号 :T 5 . E3 8 1 文 献 标 识 码 :A 文 章编 号 :10 7 8 2 0 )4— 0 7—0 06— 6 X( 0 8 0 0 4 2
针 对 稠 油 油藏 开 采 中存 在 注 汽 干度 低 、 升 难 举
收稿 日期 :20 0 0 8— 2—1 1
作者简 介 :梅 明霞 (9 5一), , 17 女 工程师 ,97年毕业 于中国石油 大学采 油工程专业 , 19 现从 事油井 防砂工 艺技术研究 , 为长 江大学石油 现 工程专业在读硕士研究生 。地址 : 27 0 ) (5 0 2 山东省东营市 , 电话 :0 4 )5 2 2 , (5 6 85 2 5 E—ma : m @s fci i m x l .o l o n
用 了三 口热采 水 平井 , 均取 得 了较好 的效 果 。
一
用注汽热量 , 降黏增产。从 这个角度 出发 , 178 0 7 .
套 管完 井 的水 平 井 设 计 的 防砂 管 柱 内径 大 于 10 0 mm, 隔器为 卡 瓦铅 封 结 构 , 封 内通径 11m 将 注 0 m, 汽管柱 下 至滤砂 管 内部 , 提高 了蒸 汽热 利用率 , 善 改
水平井二次防砂工艺技术研究与应用
![水平井二次防砂工艺技术研究与应用](https://img.taocdn.com/s3/m/92e4241ebdd126fff705cc1755270722192e59f6.png)
水平井二次防砂工艺技术研究与应用摘要:很多水平井在经过了多年的开采之后,防砂筛管在使用过程中经过时间流逝之后,在生产过程中容易发生泄漏,致使防砂效果不复存在,由此就会严重影响到油田的正常有序生产。
所以说水平井的纺纱筛管到了一定期限需要进行更换,才能够保证油田生产工作的正常进行。
具体而言水平井需要做二次防砂工作,才能够让油田继续开采使用。
关键词:水平井;二次防砂;工艺经过大量实践研究经验,包括到现场进行实地考察调研后,再加上对水平井二次防砂工艺的深入研究,制作出了适用于水平井二次防砂作业的新装置,也对相关的工艺进行了升级改造,相较于之前有了很大的改进。
一、水平井二次防砂工艺分析部分油田的油层多为疏松砂岩油藏,所以在开发的前期为了能够增大水平井的出油量,打造了众多的水平井,而为了防止地面出砂,完井工艺就采用了防砂筛管这种早期的防砂工艺技术。
但是随着油田开采时间的延长,防砂筛管这种早期的防砂工艺技术已经无法适应水平井的工作负荷,再加上油藏中多为细粉砂,泥质含量较大且粒径分布几乎没有规律性,所以在水平井的生产后期,就出现了漏砂现象[1]。
具体而言,地层出砂导致本就疏松的油层更加严重,久而久之就导致防砂筛管被堵塞,由此造成水平井的产油量大为降低,严重影响了油田的生产效能。
而水平井二次防砂工艺其实简单来说就是一种后期防砂完井工艺技术,可以进一步发挥水平井的剩余潜力,使得老井能够重新获得生机与活力,重新开始工作,从而有效降低油田开采的成本。
所以说水平井二次改造工艺是一项比较经济的工艺手法,能够最大程度发挥水平井的价值。
二、水平井完井工艺技术以及防砂原理针对于水平井二次挤压砾石充填防砂为例具体分析研究防砂完井工艺技术的防砂原理。
首先是完井工艺技术的流程,其一是需要做好防砂施工的前期准备工作,具体而言包括原井眼的通井、刮削以及替浆等;其二是需要将二次防砂筛管导入到水平井中,将其他一些辅助性工具均进行换新处理。
