❖ 10.消防应急照明灯安装在墙上时，不能使照明灯光线正面 迎向人员疏散方向。
❖ 11.消防应急灯具吊装时必须使用金属吊管。金属吊管上端 应固定在建筑物实体上。
❖ 3、 消防应急照明标志灯
❖ 同时具备消防应急照明灯和消防应急标志灯功能的消防应急灯具。
❖ 4、应急电源
❖ 火灾发生时，为消防应急灯具供电的非主电电源。
❖ 5、自带电源型消防应急灯具
❖ 电池和检验器件装在灯具内部或其附近（1m距离以内）的消防应急灯具。
❖ ❖
6灯、具集内中无电独源立型的消电防池应而急由灯集具中供可电编辑装p置pt 供电的消防应急灯具。
❖ 4.系统布线和接地应符合国家标准GB50303《建筑电气 间的连接不得使用插头连 接，必须在预埋盒或接线盒内连接。
❖ 6.消防应急灯具安装后不应对人员正常通行产生影响。
消防应急疏散指示标志灯周围应保证无其他遮挡物或其
他标志灯（或标志牌）。
❖ 远离出口的地方，应将“出口”标志与“疏散通
道方向”指示标志联合设置，箭头须指向通往出口
的方向。
可编辑ppt
9
(三)辅助疏散指示标志
❖ 下列建筑或场所应在其内疏散走道和主要疏散路线 的地面上增设能保持视觉连续的灯光疏散指示标志 或蓄光疏散指示标志：
❖ 1.总建筑面积超过8000㎡的展览建筑； ❖ 2.总建筑面积超过5000㎡的地上商店； ❖ 3.总建筑面积超过500㎡的地下、半地下商店； ❖ 4.歌舞娱乐放映游艺场所； ❖ 5.座位数超过1500个的电影院、剧院，座位数超过
3000个的体育馆、会堂或礼堂。
第三篇 建筑消防设施 第十一章 消防应急照明和疏散指示标志(消防安全技术实务)
第三篇建筑消防设施第十一章消防应急照明和疏散指示标志知识框架考点解析考点一：系统的分类和组成一、消防应急灯具的分类1，按电源电压等级分类①A型消防应急灯具② B型消防应急灯具2，按储电池电源供电方式分类①集中电源型消防应急灯具②自带电源型消防应急灯具3，按适用系统类型分类①集中控制型消防应急灯具②非集中控制型消防应急灯具4，按工作方式分类①持续性型消防应急灯具②非持续性型消防应急灯具5，按用途分类①消防应急照明灯具②消防应急标志灯具二、系统分类与组成考点二：系统的工作原理、功能一、系统的工作原理（一）集中控制型系统集中控制型系统中设置有应急照明控制器，应急照明控制器采用通信总线与其配接的集中电源或应急照明配电箱连接，并进行数据通信；集中电源或应急照明配电箱通过配电回路和通信回路与其配接的灯具连接，为灯具供配电，并与灯具进行数据通信。
应急照明控制器通过集中电源或应急照明配电箱控制灯具的工作状态，集中电源或应急照明配电箱也可直接联锁控制灯具的工作状态。
应急照明控制器能够采用自动和手动方式控制集中电源或应急照明配电箱及其配接灯具的应急启动，接收并显示其工作状态。
（二）非集中控制型系统非集中控制型系统中未设置应急照明控制器，应急照明集中电源或应急照明配电箱通过配电回路与其配接的灯具连接，为灯具供配电。
非集中控制型系统中，应急照明集中电源或应急照明配电箱直接控制其配接灯具的工作状态，可采用自动和手动方式控制应急照明集中电源或应急照明配电箱及其配接灯具的应急启动。
二、系统的功能（一）应急启动功能在火灾等紧急情况下，应能采用自动和手动方式控制消防应急照明和疏散指示系统的应急启动，即控制系统的灯具和相关设备转入应急工作状态，发挥其疏散照明和疏散指示的作用。
（二）集中控制型系统的应急状态保持功能系统应急启动后，除指示状态可变的标志灯具外，集中控制型系统设备应保持应急工作状态直到系统复位。
考点三：系统的性能要求一、系统的持续应急时间系统的持续应急时间是指系统应急启动后，灯具、应急照明集中电源等设备在蓄电池供电状态下保持应急工作状态的持续时间。
消防应急照明及疏散指示系统讲解解读
建筑高度大于100m的民用建筑，
不应小于1.5h。
04
其他建筑 ，不应少于0.5h。
06
高危险场所灯具光源应急点亮的响
应时间不应大于0.25s。
时间要求
STEP1 STEP2 STEP3
其他场所灯具光源应急点亮的响应时间不应大于5s。
具有两种及以上疏散指示方案的场所 ，标志灯光源点亮、熄灭的响应时间不 应大于5s。
20m；对于袋形走道，不应 大于10m； 在走道转角区 ， 不应大于1.0m。
下列建筑或场所应在疏 散走道和主要疏散路径的地 面上增设能保持视觉连续的 灯光疏散指示标志或蓄光疏 散指示标志：
05
地面最低水平照度
1.建筑内疏散照明的地面最低水平照度应符合下列规定： 1） 对于疏散走道 ，不应低于1.0lx。
时间要求
01
建筑内消防应急照明和灯光疏散指 示标志的备用电源的连续供电时间
应符合下列规定：
03
医疗建筑、老年人照料设施、总建筑 面积大于100000㎡的公共建筑和总建
筑面积大于20000㎡的地下、半地下
建筑 ，不应少于1.0h。
05
火灾状态下 ，灯具光源应急点亮、
熄灭的响应时间应符合下列规定：
02
02
系统分类
系统分类
消防应急照明和疏散指示系统根据电源（蓄电池组） 和转入应急控制方式的设置不 同 ， 可以将消防应急照明和疏散指示系统分中控制型；
系统分类
自带电源集中控制型；
系统分类
集中电源非集中控制型；
集中电源集中控制型。
集中控制型系统是指系统设置应急照明控制器 ， 由应急照明控制器集中控制并显示应急照明集中电源及其配接的消 防应急灯具工作状态的消防应急照明和疏散指示系统。
应急照明和疏散指示标志
3、安全出口
疏散通道出口处的疏散指示标志 应设在门框边缘或门的上部，应 采用“安全出口”作为指示标识 。 标志牌的上边缘距天花板不应小 于0.50m；位于门边时，其下边 0.50m 缘距地面的高度不应小于2.00m。 如天花板的高度较小，也可在疏 散门的两侧墙上设置，标志的中 心点距地面高度应在1.30m— 1.5Om之间。悬挂在室内大厅或 走道处的疏散指示标志的下边缘 距地面的高度不应小于2.00m。

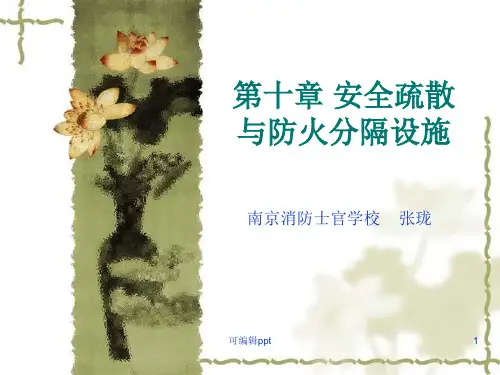

第十章 安全疏散 与防火分隔设施
南京消防士官学校 张珑
主要内容
1、应急照明及疏散指示标志 2、消防广播 3、消防电梯 4、避难层 5、疏散楼梯 6、防火门及防火卷帘
第一节 应急照明及疏散指示标志
疏散指示标志
应急照明
七个部分
1、简介及概念 2、设置部位 3、设置原则 4、设置要求 5、质量判别方法 6、检测 7、验收
2010-10-20 19
四、消防应急灯具质量辨别方法
台应急灯具） （2）重复转换试验（取2台应急灯具） ）重复转换试验（ 台应急灯具 方法： 方法：将灯具插上电源充电1min，然后按下试 验按钮，并保持20s，灯具转入应急，此时主 电和充电状态的指示灯熄灭，20s时间到，让 试验按钮复位。主电和充电状态批示灯应该 重新点亮。1min后，再按下试验按钮。这样 循环50次。灯具状态显示正确，则灯具功能 正常。否则，灯具功能不正常。（6.5） （ ）
4、备用电源
应急照明和灯光疏散指示标志，采用蓄电池作 备用电源，连续供电时间不应少于30min；发 生火灾时，正常照明电源切断的情况下，应在 5s内自动切换应急电源。
5、应急照明灯的照度 、
疏散走道的地面最低水平照度不应低于 0.5lx 地下人防工程地面平均照度不低于1.0lx 人员密集场所内的地面最低水平照度不应低 于1.0lx 楼梯间内的地面最低水平照度不应低于 5.0lx； 消防控制室、消防水泵房、自备发电机房、 配电室、防烟与排烟机房以及发生火灾时仍 需正常工作的其他房间的消防应急照明，仍 应保证正常照明的照度。
消防应急照明与疏散指示标志
VS
某大型商场
商场内部按照规定设置了消防应急照明和 疏散指示标志，包括疏散通道、安全出口 、楼梯间等关键区域的标识。
效果分析方法
实地考察
对比分析
对应用案例的现场进行实地考察，检 查消防应急照明和疏散指示标志的设 置情况，记录存在的问题和不足。
将收集到的数据与相关标准和规范进 行对比分析，评估消防应急照明和疏 散指示标志的实际效果和达标情况。
该系统通常由消防控制中心、应急照明灯具、疏散指示标志、火灾探测器等部分 组成，通过集中控制、分散执行的方式实现快速响应和高效疏散。
联动系统的实现方式
集中控制方式
通过消防控制中心对所有应急照明灯 具和疏散指示标志进行集中控制，一 旦发生火灾，控制中心根据火灾探测 器的信号自动或手动启动相应区域的 应急照明和疏散指示。
数据收集
收集相关数据，包括应急照明和疏散 指示标志的设置位置、数量、亮度等 参数，以及实际使用中的效果和反馈。
效果分析结论与建议
结论
通过对应用案例的实地考察和数据分析，可以得出消防应急照明和疏散指示标志在实际 使用中起到了重要的作用，能够有效地指引人员疏散，提高应急疏散的安全性和效率。
建议
针对存在的问题和不足，提出改进措施和建议，包括加强日常维护和管理、更新老旧设 备、增加标识的醒目性和易读性等，以提高消防应急照明和疏散指示标志的实际效果和
推动作用。
企业如何应对市场变化
加强研发创新
企业应加大研发投入，不断推出 新技术、新产品，以满足市场和 消费者的需求，同时提高自身的 竞争力和品牌影响力。
拓展应用领域
企业可以积极拓展消防应急照明 与疏散指示标志产品的应用领域， 如商业场所、公共设施、工业园 区等，扩大市场份额，提高盈利 能力。
应急照明与疏散指示标识
CFPA
中国消防协会 China Fire Protection Association
1、应急照明的设要求与功能指标
应急照明的要求
（6）消防应急照明灯具的照度要求： ① 疏散走道的地面最低水平照度不应低于0.5 lx； ② 人员密集场所内的地面最低水平照度不应低于1.0 lx； ③ 楼梯间内的地面最低水平照度不应低于5.0 lx； ④ 人防工程中设置在疏散走道、楼梯间、防烟前室、 公共活动场所等部位的火灾疏散照明，其最低照度 值不应低于5.0 lx ⑤ 消防控制室、消防水泵房、自备发电机房、配电室、 防烟与排烟机房以及发生火灾时仍需正常工作的其 他房间的消防应急照明，仍应保证正常照明的照度。
CFPA
中国消防协会 China Fire Protection Association
1、应急照明的要求与功能指标
应急照明的功能指标
（1）应牢固、无遮挡，状态指示灯正常。 （2）切断正常供电电源后，应急工作状态的持续时间不 应低于规定。 （3）疏散照明的地面照度不应低于0.5LX，地下工程疏 散照明的地面照度不应低于5.0 LX。 （4）配电房、消防控制室、消防水泵房、防烟排烟机房、 消防用电的蓄电池室、自备发电机房、电话总机房以 及发生火灾时仍需坚持工作的其它房间，其工作面的 照度，不应低于正常照明时的照度。
CFPA
中国消防协会 China Fire Protection Association
应 急 照 明
CFPA
中国消防协会 China Fire Protection Association
1、应急照明的要求与功能指标
应急照明的要求 （1）消防应急照明光源选择 应选用能快速点燃的光源，一般采用白炽灯、荧 光灯等。 （2）消防应急照明在正常电源断电后，其电源转换时 间应满足： ① 疏散照明≤5s； ② 备用照明≤5s（金融商业交易场所≤1.5s）。 （3）消防应急灯具的应急转换时间应≤5s；高危险区 域使用的消防应急灯具的应急转换时间应≤0.25s。 （4）疏散照明平时处于点亮状态。 （5）可调光型安全出口标志灯应用于影剧院的观众厅。 在正常情况下减光使用，火灾事故时应自动接通至全 亮状态。
应急照明和疏散指示系统
应急照明和疏散指示系统一应急照明消防应急照明和疏散指示系统分为以下4种形式：1）自带电源非集中控制型2）自带电源集中控制型3）集中电源非集中控制型4）集中电源集中控制型区别方法：有应急照明控制器就是集中控制，有集中电源就是集中电源。
二系统主要组件安装1.标志灯具1）顶部安装，灯具上边与顶棚距离宜大于200mm；吊装时，应采用金属吊杆或吊链。
2）低位安装，应安装在距地（楼）面1m以下的墙上标志表面应与墙平行，突出墙面的部位不应有尖锐角，间距不应大于20m，袋形走道不大于10m，在走道转角区不应大于1m。
3）安装在地面上，标志灯具表面应与地面平行，与地面高差不大于3mm，与地面接触边缘不大于1mm。
4）箭头指示方向应与疏散方向一致。
2.照明灯具1）最好安装在棚顶或距楼地面2m以上的侧墙上。
2）在侧墙顶部安装时，其底部距地面不低于2m；在距地面1m以下侧墙上安装时，应采用嵌入式安装，凸出墙面不应超过20mm，且应保证光线照射在安装灯具的水平线以下；不得安装在地面或1～2m之间侧墙上。
3）吊装时，要采用金属吊杆或吊链。
3.配电箱和分配电装置1）落地安装时，宜高出地面50mm以上。
2）安装在墙上时，其底边距地面高度宜为1.3～1.5m，靠近门轴的侧面距墙不小于0.5m，正面操作距离不小于1.0m。
4.应急照明集中电源落地安装时，宜高出地面150mm以上，屏前和屏后的通道应能够满足更换电池的需求。
5.应急照明控制器1）在墙上安装时，底边距地（楼）面高度为1.3～1.5m，正面操作距离不应小于1.2m；落地安装时，其底边宜高出地面0.1～0.2m。
2）主电源要有明显标志，并应直接与消防电源连接，严禁使用电源插头；与其外接备用电源之间应直接连接；接地应牢固，并应有明显标志。
3）应急照明控制器控制线路单独穿管。
端子板的每个接线端，接线不得超过两根；电缆芯和导线，应留有不小于200mm的余量。
6.疏散指示标志牌疏散走道的疏散指示标志灯的间距不应大于20米。
应急照明和疏散指示标志ppt课件
（12）疏散指示标志灯，一般设在距地面不超过1m的墙
上。在该范围内符合人们行走的习惯，容易发现目标，
利于疏散。但是，值得注意的是疏散指示标志灯，千万
不可设在顶棚吊顶上，因为火灾时烟雾流极易积聚，遮
挡光线，使地面照度达不到设. 计要求。
17
（一）应急照明灯具的设置要求与功能指标
2.应急照明的功能指标 （1）应牢固、无遮挡，状态指示灯正常。
人员密集场所，如 展览厅、多功能厅、 餐厅、营业厅和危 险场所、避难层等
不少于正常照明的 最低照度
配电室、消防控制 室、消防泵房、发 电机室、蓄电池室； 火灾广播室、电话 站、楼宇自动化系 统中控室以及其他 重要房间
.
12
（一）应急照明灯具的设置要求与功能指标
1.应急照明灯具的设置要求 （7）消防应急灯具的应急工作时间应不小于90 min，且 不小于灯具本身的标称的应急工作时间。
（8）消防应急照明灯规格型式应符合技术标准的要求。
①Ⅰ型标志灯内所装光源的数量不宜少于两个；
②疏散标志灯安装在地面上时，长宽比可取区1:1或2:1，
长边最小尺寸不宜少于40cm。
.
13
表3-13 应急照明灯规格标准
类别
Ⅰ型 Ⅱ型 Ⅲ型 Ⅳ型
标志灯规格
长边/短边
采用荧光灯时的光 长边的长度（cm） 源功率（w）
色或损坏。不得使用强碱性溶剂擦拭灯具，容易造成灯
具部件强度降低和损坏。
.
24
（一）应急照明灯具的设置要求与功能指标
3.应急照明灯具清洁维护方法
（2）按下列方法切断正常供电电源，用秒表测量应 急状态的持续时间：
①自带电源型和子母电源型切断其主供电源；
②集中电源型切断其控制器主电源；
应急照明和疏散指示标志课件
• 应急照明和疏散指示标志概述 • 应急照明系统 • 疏散指示标志 • 应急照明和疏散指示标志的应用和管
理 • 案例分析与应用实例
01
应急照明和疏散指示标志概述
定义和作用
定义
应急照明和疏散指示标志是在火 灾等紧急情况下，为人员安全疏 散和应急作业提供照明和指示的 设备。
急情况下能够正常工作。
04
应急照明和疏散指示标志的应用和管
理
应用范围和要求
范围
应急照明和疏散指示标志广泛应用于 商场、酒店、车站、机场等人员密集 的场所，以及石油化工、核能等易发 生事故的行业。
要求
要求在紧急情况下，能够快速、准确 地指引人员疏散，确保人员安全。
管理维护制度与责任人
制度
建立应急照明和疏散指示标志的管理维护制度，包括日常检查、定期维护、故障 处理等方面的规定。
作用
保障人员在紧急情况下安全、快 速地疏散，减少人员伤亡，提高 应急疏散效率。
分类与特点
01 02 03 04
分类：根据使用场所和功能的不同，应急照明和疏散指示标志可分为 消防应急照明灯具和应急疏散指示标志两类。
特点
消防应急照明灯具：具有高效能、长寿命、防水、防尘等特点，适用 于各种恶劣环境。
应急疏散指示标志：具有指向性、简单易懂、安装灵活等特点，可根 据不同场所进行定制。
案例一：某大型商场的应急照明系统设计
总结词
合理、高效、人性化的设计
详细描述
该商场的应急照明系统设计充分考虑了空间布局、人流特点、安全出口和设备设施等因素，实现了在紧急情况下 快速、准确地指引人员疏散的效果。
案例一：某大型商场的应急照明系统设计
特点 1. 根据商场空间布局，合理选择应急照明设备的型号和数量，确保覆盖全面。
应急照明和疏散指示标志
精选.
8
（一）应急照明灯具的设置要求与功能指标
1.应急照明灯具的设置要求 （6）消防应急照明灯具的照度要求：
①疏散走道的地面最低水平照度不应低于0.5lx;
②人员密集场所内的地面最低水平照度不应低于1.0lx;
电光源按其发光机理一般可分为两大类：一是热辐射光
源，二是气体放电光源。热辐射光源是利用物体加热辐
射发光的原理制成的光源，如白炽灯、卤钨灯（碘钨和
溴钨灯）等；气体放电光源是利用气体放电时发光原理
而制成的光源，如荧光灯、高（低）压汞灯（这里的高
低是指气体发点时的气压）、高压钠灯、金属卤化物灯
等。
精选.
4
人员密集场所，如 展览厅、多功能厅、 餐厅、营业厅和危 险场所、避难层等
不少于正常照明的 最低照度
配电室、消防控制 室、消防泵房、发 电机室、蓄电池室； 火灾广播室、电话 站、楼宇自动化系 统中控室以及其他 重要房间
精选.
12
（一）应急照明灯具的设置要求与功能指标
1.应急照明灯具的设置要求 （7）消防应急灯具的应急工作时间应不小于90 min，且 不小于灯具本身的标称的应急工作时间。
页表图
精选.
9
表3-11 消防水泵房控制室、配电室等工作面上的一般照度标准值
房间或场所
参考平面及其高度
照度标准值
配电装置室
0.75m水平面
200
变、配电站
变压器室
地面
100
控制室
电源设备室、
地面
200
发电机室
一般控制室内
应急照明与疏散指示标志的设置与管理
应急照明与疏散指示标 志的设置要求和规范
消防应急照明灯具的设置要求
出口标志灯设置在安全出口的上方， 距地高度不低于2m。
应急照明灯具应安装在疏散走道、 疏散楼梯间、前室、合用前室和避 难层（间）的墙面上或柱面上。
添加标题
添加标题
添加标题
添加标题
疏散走道的疏散照明灯设置间距不 应大于20m，灯具距地面高度不应 低于0.3m。
智能化管理和发展方向
智能化管理：应用物联网、大数据等技术，实现应急照明与疏散指示标志的远程监控和实时反馈，提高管理效率。 发展方向：结合新技术，如人工智能、物联网等，创新应急照明与疏散指示标志的形式和功能，提高其安全性和可靠性。
社会公共安全设施的完善和提高
对应急照明与疏散指示标志的要求提高 未来展望：更加智能化、多样化 发展趋势：更加注重人性化、便捷化 增强应急照明与疏散指示标志的可靠性和安全性
设置原则和标准
符合国家及地方的 相关法规和标准
根据场所的用途和 规模进行设置
考虑人员的分布和 疏散路线
合理配置照明和指 示标志的数量和位 置
设置位置
出口和疏散通道的顶部 走廊的顶部 大厅和室内疏散楼梯的顶部 公共场所的出口和疏散门正上方
设置数量
楼梯间、前室 或室内公共场 所，应设置疏
散指示标志
疏散指示标志 应设置在出口 的顶部、门洞 上部的正中央
疏散指示标志 应采用荧光标 识，并应能正
常工作
疏散指示标志 的设置位置应 与安全出口保 持一定的距离， 一般不应大于
15米
设置高度
疏散标志灯设置高度：低位照明，距地面0.3-0.5米 应急照明灯设置高度：低位照明，距地面0.3-0.5米 疏散标志灯安装位置：疏散走道及其转角处，在走道地面的最低水平照度不应低于0.5Lx 应急照明灯安装位置：消防控制室、消防泵房、自备发电机房等重要机房应设置备用照明灯
消防应急照明和疏散指示标志的设置要求
消防应急照明和疏散指示标志的设置要求一、除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）；2、观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所；3、建筑面积大于100㎡的地下或半地下公共活动场所；4、公共建筑内的疏散走道；5、人员密集的厂房内的生产场所及疏散走道。
设置疏散照明可以使人们在正常照明电源被切断后，仍然以较快的速度逃生，是保证和有效引导人员疏散的设施。
本条规定了建筑内应设置疏散照明的部位，这些部位主要为人员安全疏散必须经过的重要节点部位和建筑内人员相对集中、人员疏散时易出现拥堵情况的场所。
对于本规范未明确规定的场所或部位，设计师应根据实际情况，从有利于人员安全疏散需要出发考虑设置疏散照明，如生产车间、仓库、重要办公楼中的会议室等。
二、建筑内疏散照明的地面最低水平照度应符合下列规定：1、对于疏散走道，不应低于1.0lx；2、对于人员密集场所、避难层（间），不应低于3.0lx；对于病房楼或手术部的避难间，不应低于10.0lx；3、对于楼梯间、前室或合用前室、避难走道，不应低于5.0lx。
规定的区域均为疏散过程中的重要过渡区或视作室内的安全区，适当提高疏散应急照明的照度值，可以大大提高人员的疏散速度和安全疏散条件，有效减少人员伤亡。
本条规定设置消防疏散照明场所的照度值，考虑了我国各类建筑中暴露出来的一些影响人员疏散的问题，参考了美国、英国等国家的相关标准，但仍较这些国家的标准要求低。
因此，有条件的，要尽量增加该照明的照度，从而提高疏散的安全性。
三、消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。
消防控制室、消防水泵房、自备发电机房等是要在建筑发生火灾时继续保持正常工作的部位，故消防应急照明的照度值仍应保证正常照明的照度要求。
消防应急照明和疏散指示系统
1
2
将试样的主电连接线按接线图接入试验装置，使其处于主电状态，调节试验装置，使输出电压缓慢下降，直至试样转入应急状态，记录输出电压；再使输出电压缓慢上升，直至试样回复到主电状态，记录输出电压；调节灯具的主电压，使其在主电电压60％～85％范围内缓慢变化，观察并记录灯具的状态。
试验设备应满足下述条件： 输出电压：100V～250V内连续可调； 频率：50Hz。
调节试验箱，使温度为40℃±2℃，温度稳定后，再调节试验箱使相对湿度为90%～95%，保持4d 。
试验后，试样基本功能应与试验前的基本功能保持一致。
7、恒定湿热试验
试样在正常大气条件下放置2h～4h后放入低温试验箱中，接通电源使其处于主电工作状态。
以不大于1℃/min的平均降温速率降到0℃±1℃保持24h。
在主电状态转入应急状态下立即对标志灯按下述步骤测量其表面亮度；放电80min后立即对标志灯分别按下述步骤测量其表面亮度。 对于仅用绿色或红色图形、文字构成标志信息的标志灯，在其图形、文字上均匀选取10点进行测量; 对于双面指示的标志灯，分别测量两个面的表面亮度。
3、基本功能试验
在主电状态转入应急状态下立即测量照明灯的光通 量；放电80min后立即测量照明灯在应急状态时的光通量。
IP30，防止固体异物直径2.5mm的固体物质进入，不防水。
04
1、防护等级试验
1、防护等级试验
触及试具
试验方法
如果试具的直径不能通过任何开口，则试验合格。
01.
表面无腐蚀、涂覆层脱落和起泡现象，无明显划伤、裂痕、毛刺等机械损伤；
02.
紧固部位无松动。
2、外观检查试验
使充电24h的灯具转入应急状态，检查光源的启动情况，并记录转换时间，同时开始计时，直到电池达到其终止电压，记录应急工作时间。
疏散指示标志的设计要求
疏散指示标志的设计要求疏散指示标志是在火灾状况下，既供应肯定照度，又同时以惹眼的文字、鲜亮的箭头标记指疏散方向的平安标志。
在消防应急照明和疏散指示系统中.使用消防应急标志灯具作为疏散指示标志。
它为人员疏散供应指示平安出口、疏散出口及其疏散方向，指示楼层、避难层及其他平安场所。
（-）疏散指示标志分类根据发光原理，疏散指示标志包括电致发光型疏散指示标志（例如灯光型、电子显示型等）和光致发光型疏散指示标志（例如蓄光自发光型等）两大类。
根据标志内容，疏散指示标志可以分为出口指示标志、疏散指示标志、楼层指示标志和避难层指示标志，在某些特别场合也可以指示灭火器具存放位置及其方向和指示禁止入内的通道、场所及危急品存放处。
后者需要由设计人员依据特别场合详细状况与当地消防主管部门协商确定处理方法。
（二）疏散指示标志设置部位（1）依据《建筑设计防火规范》GB50016-2014第10・3・5中规定，公共建筑、建筑高度大于54m的住宅建筑、高层厂房（库房）和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：1）应设置在平安出口和人员密集的场所的疏散门的正上方。
2）应设置在疏散走道及其转角处距地面高度l・0m以下的墙面或地面上。
灯光疏散指示标志的间距不应大于20m；对于袋型走道.不应大于10m；在走道转角区，不应大于1.0mo对于疏散指示标志的安装位置，是依据国内外的建筑实践和火灾中人的行为习惯提出的。
详细设计还可结合实际状况.在规范规定的范围内合理选定安装位置，比如也可设置在地面上等。
总之，所设置的标志要便于人们辨认，并符合一般人行走时目视前方的习惯，能起诱导作用.但要防止被烟气遮描.如设在顶棚下的疏散标志应考虑距离顶棚肯定髙度。
对于疏散指示标志的间距，设计还要依据标志的大小和发光方式以及便于人员在较低照度条件清晰识别的原则进一步缩小。
（2）依据《建筑设计防火规范》GB50016-2014第10.3.6中规定.下列建筑或场所应在疏散走道和主要疏散路径的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指加标占：1）总建筑面积大于8000m2的展览建筑；2）总建筑面积大于5000m2的地上商店；3）总建筑面积大于500n?的地下或半地下商店；4）歌舞消遣放映游艺场所；5）座位数超过1500个的电影院、剧院.座位数超过3000个的体育馆、会堂或礼堂；6）车站、码头建筑和民用机场航站楼中建筑面积大于3000m2的候车、候船厅和航站楼的公共区。
11-应急照明和疏散指示标志
应急照明和疏散指示标志、系统分类、系统选型1. 设置消控室的应选择集中控制型2. 设置火自报但未设消控室的，宜选择集中控制型3. 其他，可选非集中控制型三、系统构成四、系统设计（一）消防应急灯具1、类别2、灯具的选择规定①采用节能灯具，光源色温不低于2700K辺不应采用蓄光型指示标志替代消防应急标志灯具③标志灯具应选择【持续型灯具】④交通隧道和地铁隧道宜选择【带有米标的】方向标志灯©设置在距地面8m以下的灯具，电压、供电方式要求：a. 应选择A型灯具b. 地面上的标志灯具，选择集中电源A型灯具c. 未设置消控室的，住宅、疏散走道、楼梯间等可选择【自带电源B型灯具】（灯具工作电压应低于DC36V⑥ 住宅采用自带蓄电池供电方式时，消防应急照明可以兼做【日常照明】®灯具面板或灯罩的材质规定：a. 地面上设置的标志灯具可采用厚度4mm及以上的【钢化玻璃】，设置在距地面1m以下的标志灯的面板或灯罩不应用易碎材料或玻璃材质b. 在顶棚、疏散走道上方设置的灯具面板或灯罩不应采用玻璃材质◎标志灯的规格规定：⑨灯具及连接附件的防护等级®备用照明亮度和平时一样应有正常照明电源和【消防电源专用应急回路】互投后供电3、灯具的设置规定保证基本照明保证人员可识别疏散路径、方向、出口位置、所处楼层4、方向标志灯的设置规定（重点）5、灯具的安装一般规定：非集中控制型系统中，自带电源型灯具采用插头连接时，应采用专用工具方可拆卸标志灯的标志面宜与疏散方向垂直楼层标志灯：底边距地面2.2 - 2.5m（二）配电回路1、电路中不应设置：【剩余电流动作保护】，输出回路严禁接入系统以外的开关装置、插座、负载2、具体规定（三）应急照明配电箱（四）应急照明集中电源（五）应急照明控制器应急照明控制器、集中电源、配电箱安装规定：1. 安装牢固，无倾斜2. 安装在轻质墙上时，有加固措施3. 落地安装时，底边高出地面：100 - 200 mm4. 设备在电气竖井时，应采用下出口进行方式5.应急照明控制器主电源，应设明显的永久标识，应直接与消防电源连接应急照明控制器与其外部备用电源之间应直接连接集中电源的前后部应留出更换电池的作业空间应急照明控制器、电源、配电箱的接线规定：1. 导线整齐、不交叉2. 线缆有编号3. 端子板的接线端，接线不得超过2根4. 线缆应留有不小于200mm勺余量5. 导线应绑扎成束6. 线缆穿管、槽盒后，应将其封堵（六）系统线路电压等级的选择、线路选择线路的安装：1. 线路的防护方式规定：矿物绝缘类电缆可以明敷明敷时，采用金属管或槽盒保护暗敷时，采用金属管或B1级及以上的刚性塑料管保护2. 各类管路明敷时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm管路始终端及接头处距接线盒0.2m处管路转角或分支处直线段不大于3m处3. 各类管路暗敷时，应用不燃材料保护且结构层厚度不小于30mm4. 符合下列条件时，管路应在便于接线处设接线盒管子长度每超过30m无弯曲时管子长度每超过20m 1个弯曲管子长度每超过10m 2个弯曲管子长度每超过8m 3个弯曲金属管子入盒，盒外侧应套锁母，侧应装护口；在吊顶敷设时，和的外侧均应套锁母。
消防应急照明和疏散指示标志检查与维护保养案例分析
消防应急照明和疏散指示标志检查与维护保养案例分析文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-消防应急照明和疏散指示标志检查与维护保养案例分析－、场景描述某办公楼共3层，总建筑面积约6000㎡。
楼内安装自带电源非集中控制型消防应急照明和疏散指示系统，其中18W应急照明灯30只，3W应急照明灯8只，安全出口标志灯12只，单向悬挂应急标志灯16只，单向壁挂应急标志灯48只，工程实物照片见图2-40-1。
应急照明配电箱安装在每一层的楼层配电间，正常工作时灯具由应急照明配电箱供电，应急工作时由自带的蓄电池供电。
系统已经通过消防检测和验收，投入正常运行。
办公楼内设置了火灾自动报警系统。
二、案例说明本案例涉及防火内容较多，主要分析下列内容：（一）应急照明和疏散指示系统档案资料管理。
（二）日常检查。
（三）定期维护保养。
（四）结果处理。
三、关键知识点及依据（一）依据：《应急照明和疏散指示系统技术规范》。
（二）知识点1．文件和资料管理系统正式启用后，应保管好下述文件资料：（1）系统竣工图及设备的技术资料。
（2）系统的操作规程及维护保养管理制度。
（3）系统操作员名册及相应的工作职责。
（4）值班记录、日常检查记录、维护保养记录和相关使用图表。
2．日常检查（1）系统保持连续正常运行，不得随意中断。
（2）检查消防应急灯具外观结构是否有破损。
（3）检查消防应急标志灯具的工作状态，一旦发现光源熄灭、疏散指示方向更改或故障指示灯点亮，应立即进行维修或更换。
（4）检查消防应急照明灯具的工作状态，如果故障指示灯点亮，应立即进行维修或更换。
（5）检查应急照明配电箱是否有故障。
（6）记录检查情况。
3．定期维护保养每季度检查和试验消防应急照明和疏散指示系统的下列功能，并按要求填写相应的记录。
（1）检查消防应急灯具、应急照明配电箱的工作状态。
（2）模拟消防联动控制信号联动应急照明配电箱，检查系统转入应急工作状态的控制功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
疏散指示标志
自检方法 1、切断非消防电源 2、按试验按钮 巡查要点 1、查看外观是否完好，有无杂物遮挡； 2、指示方向是否正确； 3、是否处于正常工作状态。 清洁维护方法 应采用柔软布料沾肥皂水拧干后 擦拭，再用干布擦净。
1、疏散指示标志的功能指标
消防疏散指示标志
消防疏散指示标志
消防疏散指示标志
疏 散 指 示 标 志
疏散指示标志的合理设置，对人员安全疏散具有重 要作用，在疏散走道和主要疏散路线的地面上或靠 近地面的墙上设置发光疏散指示标志，对安全疏散 起到很好的作用，可以更有效地帮助人们在浓烟弥 漫的情况下，及时识别 疏散位置和方向，迅速 沿发光疏散指示标志顺 利疏散，避免造成伤亡 事故。
第五节
消防应急照明应急照明和疏散指示标志的防火检查
为人员疏散和发生火 灾时仍需正常工作的 场所提供照明和疏散 指示的系统，由各类 消防应急灯具及相关 装置组成。
（一）应急照明灯具
为防止火灾时触电和通过电气设备、线路扩大火势， 在切断起火部位及其所在防火分区的电源情况下，为 保证人员的安全疏散和火灾扑救人员的正常工作，防 止疏散通道聚然变暗和烟气扩散减光的作用带来的影 响，抑制人们心理上的惊慌，而设置的一定照明度的 光源，称为应急照明。
选择题P107
75、下列哪种材料能用来擦拭应急照明灯具的是 A ＿＿。 （A）肥皂水 （B）稀料 （C）汽油 （D）烧碱溶液
判断题P71 防火巡查 16、一般来讲，建筑物的安全疏散设施有疏散楼梯 和楼梯间、疏散走道、安全出口、应急照明和疏散 指示标志、应急广播及辅助救生设施等。对超高层 建筑还需设置避难层和直升飞机停机坪等。（√ ） 18、疏散走道是疏散时人员从房间内至房间门，或 从房间门至疏散楼梯或外部出口等安全出口的室内 √ ） 走道。（
1、应急照明的要求与功能指标
消防应急照明灯具
消防应急照明灯具
消防应急照明的设置
一、非高层民用建筑消防应急照明的设置
1、封闭楼梯间、防烟楼梯间及前室、消防电梯间的前室 或合用前室。 2、消防控制室、消防水泵房、自备发电机房、配电室、 防烟与排烟机房以及发生火灾时仍需正常工作的其他房间。 3、观众厅，建筑面积超过400m2的展览厅、营业厅、多 功能厅、餐厅，建筑面积超过200m2的演播厅。 4、建筑面积超过300m2的地下、半地下建筑或地下室、 半地下室中的公共活动房间。 5、公共建筑中的疏散走道。
1、应急照明的要求与功能指标
应急照明的要求
（1）消防应急照明光源选择 应选用能快速点燃的光源，一般采用白炽灯、荧光灯等。 （2）消防应急照明在正常电源断电后，其电源转换时间应满足： ① 疏散照明≤5s； ② 备用照明≤5s（金融商业交易场所≤1.5s）。 （3）消防应急灯具的应急转换时间应≤5s；高危险区域使用的消防 应急灯具的应急转换时间应≤0.25s。 （4）疏散照明平时处于点亮状态。 （5）可调光型安全出口标志灯应用于影剧院的观众厅。在正常情况 下减光使用，火灾事故时应自动接通至全亮状态。
选择题P76
22、对于疏散楼梯和楼梯间、疏散走道、安全出口 的每日巡查，下列说法不正确的是（D ） (A)是否有可燃物、易燃物堆放堵塞 (B)是否有障碍物堆放，堵塞通道，影响疏散 (C)安全出口是否被锁闭 (D)安全疏散指示标志与应急照明是否正常
选择题P76
23、对于安全疏散指示标志与应急照明的每日巡 查，下列说法不正确的是（C ） (A)疏散指示标志外观是否完好无损，是否被悬挂物 遮挡 (B)疏散指示标志指示方向是否正确无误 (C)安全出口是否被锁闭 (D)疏散指示标志指示灯照明是否正常，充电电池电 量是否充足
2、应急照明的测试与清洁维护
应急照明灯具清洁维护方法
外观检查和清洁。 切断正常供电电源，用秒表测量应急工作状态的持续时间。 使用的应急灯具，不得让水进入灯体，如有水应及时清除。 清除时必须切断电源。 定期对应急灯具进行测试，接通测试按钮，看是否能应急点 亮，以保证灯具经常处于正常工作状态。 应急照明的蓄电池有一定的寿命年限，超出此时间后，必须 进行更换。
3、疏散指示标志清洁维护要求
应固定牢靠、无遮挡，状态正常。
切断正常供电电源后，疏散照明工作状态 的持续时间不应低于规定要求。
疏散照明的地面照度不应低于0.5 lx，地 下工程疏散照明的地面照度不低于5.0 lx。 消防疏散指示标志应符合相关亮度要求。
4、疏散指示标志清洁维护方法
对外观进行检查和维护，破损的进行修复或 更换； 清洁疏散指示标志时，采用柔软布料沾肥皂 水拧干后擦拭，再用干布擦净。注意不得采 用稀料、汽油等易挥发物擦拭疏散指示标志 表面。不要对疏散指示标志喷洒杀虫剂。否 则会导致表面变色或损坏。不得使用强碱性 溶剂擦拭，容易造成损坏。 切断正常供电电源，用秒表测量应急工作状 态的持续时间。
（3）使用照度计，测量两个疏散照明灯之间地面中心 的照度，达到规定的应急工作状态持续时间时， 重复测量上述测点的照度。 （4）配电房、消防控制室、消防水泵房、防烟排烟机 房、消防用电的蓄电池室、自备发电机房、电话 总机房以及发生火灾时仍需坚持工作的其它房间， 使用照度计测量正常照明时的工作面照度，切断 正常照明后，测量应急照明工作面的最低照度。 （5）系统复位。
2、应急照明的测试与清洁维护
应急照明的测试要点
（1）查看外观 ； （2）切断正常供电电源，用秒表测量应急工作状 态的持续时间； ①自带电源型和子母电源型切断其主供电电 源。 ②集中电源型切断其控制器主电源。 ③接在消防配电线路上的应急照明灯具，切 断非消防电源。
2、应急照明的测试与清洁维护
应急照明的测试要点
选择题P80
58、楼梯间内的应急照明，其地面最低水平照度不 应低于（D）LX。 (A)0.5 (B) 1.0 (C) 2.0 (D) 5.0 59、公共建筑内的疏散走道和居住建筑内长度超过 （C）m的走道内，应设置应急照明。 (A)10 (B)15 (C)20 (D)30 65.不是安全疏散设施的是（ D ）。 （A）应急照明和疏散指示标志 （B）应急广播及辅助救生设施 （C）超高层建筑设置避难层和直升机停机坪 （D）建筑内的所有防火卷帘
选择题P77 38、建筑面积大于（ C ）平方米的地下、半地下 建筑或地下室、半地下室中的公共活动房间等部 位，应设置应急照明。 （A）100 （B）200 （C）300 （D）400 39、疏散走道的指示标志宜设在疏散走道及其转角 处距地面（ B ）米以下的墙面上。 (A)1.2 (B)1.0 (C)0.8 (D)0.6 40、安全疏散走道中，安全疏散指示标志灯的间距 不应大于（ C ）米。 (A)5 (B)l0 (C)20 (D)30
选择题P107
D 72、消防应急照明灯在楼梯间，一般设在＿＿。 （A）墙面或顶棚下 （B）顶棚或墙面上 （C）门口上部 （D）墙面或休息平台板下 73、建筑高度超过100m的高层建筑应急疏散照明工 A 作状态的持续时间＿＿。 （A）≥30min （B）≥60min （C）≥90min （D）≥120min 74、建筑高度超过100m的高层建筑消防应急照明工 作状态的持续时间＿＿。 C （A）≥30min （B）≥60min （C）≥90min （D）≥120min
选择题P78
41、一般建筑中，应急照明和疏散指示标志，可采 用蓄电池作备用电源，且它的连续供电时间不应少 于（ B ）分钟。 （A）10 （B）20 （C）30 （D）40
ቤተ መጻሕፍቲ ባይዱ
选择题P80
56、疏散走道内的应急照明，其地面最低水平照度 不应低于（ A）LX。 (A) 0.5 (B) 1.0 (C) 2.0 (D) 5.0 57、人员密集场所内的应急照明，其地面最低水平 照度不应低于（B）LX。 (A) 0.5 (B) 1.0 (C) 2.0 (D) 5.0
2、应急照明的测试与清洁维护
应急照明灯具清洁维护要求
（1）应牢固、无遮挡，状态指示灯正常。 （2）切断正常供电电源后，应急工作状态的持续时 间不应低于规定要求。 （3）疏散照明的地面照度不应低于0.5 lx，地下工 程疏散照明的地面照度不低于5.0 lx。 （4）配电室、消防控制室、消防水泵房、防烟排烟 机房、消防用电的蓄电池室、自备发电机房、电 话总机房以及发生火灾时仍需坚持工作的其他房 间、其工作面的照度，不应低于正常照明时的照 度。
二、高层民用建筑消防应急照明的设置
1、楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用 前室和避难层（间） 2、消防控制室、消防水泵房、供消防用电的蓄电池室、自 备发电机房、防烟与排烟机房、电话总机房以及发生火灾时 仍需正常工作的其他房间。 3、观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员 密集的场所等。 4、公共建筑内的疏散走道和居住建筑内走道长度超过20m的 内走道。
疏散指示标志
有源发光型
疏散指示标志
吸光反光源发光型
一、非高层民用建筑疏散指示标志的设置要求
1、安全出口和疏散门的正上方应采用“安全出口”作为指示标 示。 2、沿疏散走道设置的灯光疏散指示标志，应设置在疏散走道及 其转角处距地面1.0m以下的墙面上，且灯光疏散指示标志间 距不应大于20m；对于袋形走道，不应大于10m；在走道转角 区，不应大于1.0m。 3、给消防疏散指示标志提供应急照明的电源，不能小于20min， 建筑高度超过100m的建筑和人防工程，不能小于30min。
1、应急照明的要求与功能指标
应急照明的功能指标
（1）应牢固、无遮挡，状态指示灯正常。 （2）切断正常供电电源后，应急工作状态的持续时间不应低于规定。 （3）疏散照明的地面照度不应低于0.5LX，地下工程疏散照明的地面 照度不应低于5.0 LX。 （4）配电房、消防控制室、消防水泵房、防烟排烟机房、消防用电的 蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需坚持 工作的其它房间，其工作面的照度，不应低于正常照明时的照度。
