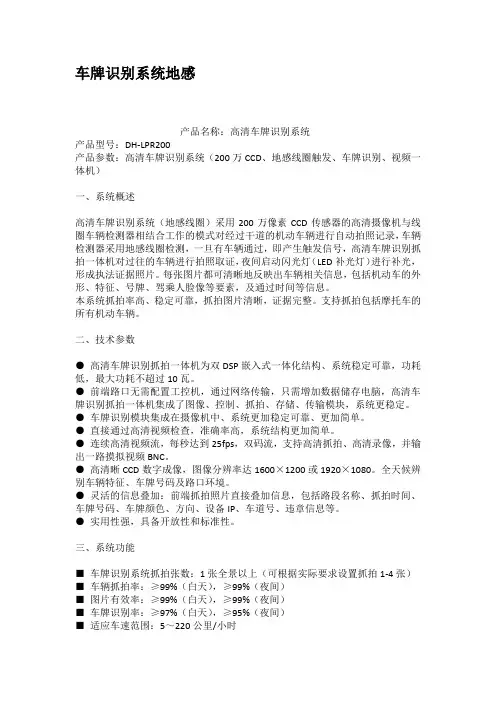

车牌识别系统地感产品名称：高清车牌识别系统产品型号：DH-LPR200产品参数：高清车牌识别系统（200万CCD、地感线圈触发、车牌识别、视频一体机）一、系统概述高清车牌识别系统（地感线圈）采用200万像素CCD传感器的高清摄像机与线圈车辆检测器相结合工作的模式对经过干道的机动车辆进行自动拍照记录，车辆检测器采用地感线圈检测，一旦有车辆通过，即产生触发信号，高清车牌识别抓拍一体机对过往的车辆进行拍照取证，夜间启动闪光灯（LED补光灯）进行补光，形成执法证据照片。
每张图片都可清晰地反映出车辆相关信息，包括机动车的外形、特征、号牌、驾乘人脸像等要素，及通过时间等信息。
本系统抓拍率高、稳定可靠，抓拍图片清晰，证据完整。
支持抓拍包括摩托车的所有机动车辆。
二、技术参数●高清车牌识别抓拍一体机为双DSP嵌入式一体化结构、系统稳定可靠，功耗低，最大功耗不超过10瓦。
●前端路口无需配置工控机，通过网络传输，只需增加数据储存电脑，高清车牌识别抓拍一体机集成了图像、控制、抓拍、存储、传输模块，系统更稳定。
●车牌识别模块集成在摄像机中、系统更加稳定可靠、更加简单。
●直接通过高清视频检查，准确率高，系统结构更加简单。
●连续高清视频流，每秒达到25fps，双码流，支持高清抓拍、高清录像，并输出一路摸拟视频BNC。
●高清晰CCD数字成像，图像分辨率达1600×1200或1920×1080。
全天候辨别车辆特征、车牌号码及路口环境。
●灵活的信息叠加：前端抓拍照片直接叠加信息，包括路段名称、抓拍时间、车牌号码、车牌颜色、方向、设备IP、车道号、违章信息等。
●实用性强，具备开放性和标准性。
三、系统功能■车牌识别系统抓拍张数：1张全景以上（可根据实际要求设置抓拍1-4张）■车辆抓拍率：≥99%（白天），≥99%（夜间）■图片有效率：≥99%（白天），≥99%（夜间）■车牌识别率：≥97%（白天），≥95%（夜间）■适应车速范围：5～220公里/小时■速度检测精度：≤±2%■数据格式：单张图片分辨率1600×1200或1920×1080，JPEG压缩比可调■夜间补光：气体闪光灯、LED频闪灯、LED补光灯■闪光灯控制：3路■系统响应时间：≤200毫秒■检测方式：地感线圈，前端。

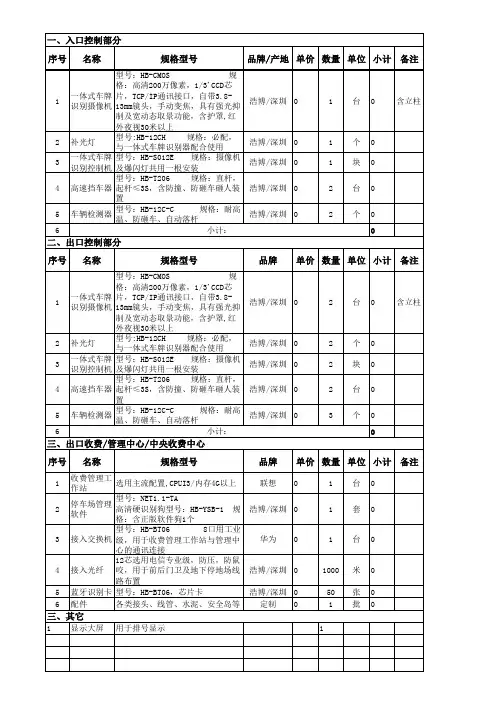

高清车牌识别配置清单
