接地变与普通变压器有何区别
消弧消谐装置与接地变
消弧消谐装置与接地变接地变的作用接地变压器简称接地变，根据填充介质，接地变可分为油式和干式；根据相数，接地变可分为三相接地变和单相接地变。
三相接地变：接地变压器的作用是在系统为△型接线或Y型接线，中性点无法引出时，引出中性点用于加接消弧线圈或电阻，此类变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是，每相线圈分成两组分别反向绕在该相磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。
按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。
Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。
单相接地变：单相接地变主要用于有中性点的发电机、变压器的中性点接地电阻柜，以降低电阻柜的造价和体积。
扩展阅读：我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。
1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。
2）由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路。
3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。

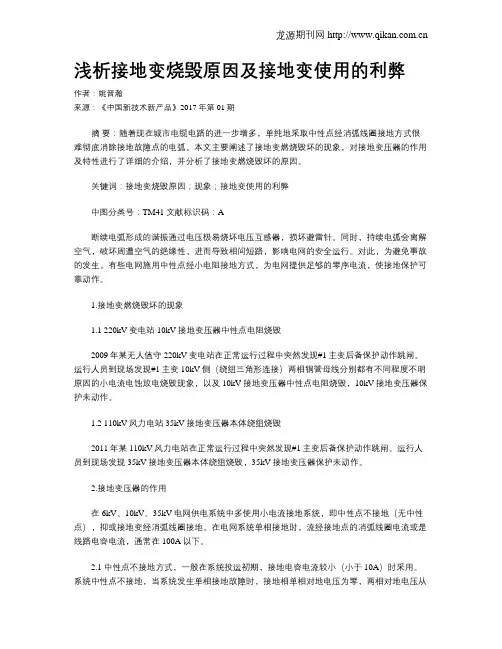

浅析接地变烧毁原因及接地变使用的利弊
浅析接地变烧毁原因及接地变使用的利弊作者：姚晋瀚来源：《中国新技术新产品》2017年第01期摘要：随着现在城市电缆电路的进一步增多，单纯地采取中性点经消弧线圈接地方式很难彻底消除接地故障点的电弧。
本文主要阐述了接地变燃烧毁坏的现象，对接地变压器的作用及特性进行了详细的介绍，并分析了接地变燃烧毁坏的原因。
关键词：接地变烧毁原因；现象；接地变使用的利弊中图分类号：TM41 文献标识码：A断续电弧形成的谐振通过电压极易烧坏电压互感器，损坏避雷针。
同时，持续电弧会离解空气，破坏周遭空气的绝缘性，进而导致相间短路，影响电网的安全运行。
对此，为避免事故的发生，有些电网施用中性点经小电阻接地方式，为电网提供足够的零序电流，使接地保护可靠动作。
1.接地变燃烧毁坏的现象1.1 220kV变电站10kV接地变压器中性点电阻烧毁2009年某无人值守220kV变电站在正常运行过程中突然发现#1主变后备保护动作跳闸。
运行人员到现场发现#1主变10kV侧（绕组三角形连接）两相铜管母线分别都有不同程度不明原因的小电流电蚀放电烧毁现象，以及10kV接地变压器中性点电阻烧毁，10kV接地变压器保护未动作。
1.2 110kV风力电站35kV接地变压器本体绕组烧毁2011年某110kV风力电站在正常运行过程中突然发现#1主变后备保护动作跳闸。
运行人员到现场发现35kV接地变压器本体绕组烧毁，35kV接地变压器保护未动作。
2.接地变压器的作用在6kV、10kV、35kV电网供电系统中多使用小电流接地系统，即中性点不接地（无中性点），抑或接地变经消弧线圈接地。
在电网系统单相接地时，流经接地点的消弧线圈电流或是线路电容电流，通常在100A以下。
2.1 中性点不接地方式，一般在系统投运初期，接地电容电流较小（小于10A）时采用。
系统中性点不接地，当系统发生单相接地故障时，接地相单相对地电压为零，两相对地电压从原相电压升之线电压，升高两倍，与此同时，接地故障接地电容电流失相线对地电容的3倍。
Z型接地变压器的特点
Z型接地变压器的特点接地变压器的作用是在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。
按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。
而Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。
扩展阅读：我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。
1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。
2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法.接地变压器（简称接地变）就在这样的情况下产生了。
接地变与普通变压器有何区别
接地变与普通变压器有何区别？接地变压器的作用是在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。
按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。
而Z 型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。
扩展阅读：我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。
1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。
2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
细说--接地变、消弧线圈及自动补偿装置的原理和选择
接地变、消弧线圈及自动补偿装置的原理和选择１问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。
一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。
２10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。
并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。
10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。
3系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。
3.2配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。
变电所设计方案中接地变、消弧线圈及自动补偿装置原理和选择
关键字：接地变消弧线圈中性点不接地系统自动跟踪消弧线圈１问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。
一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。
２ 10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。
并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。
10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。
3 系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达 3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。
3.2 配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。
隔离变压器与自耦变压器的区别具体在哪里,有哪些？
隔离变压器与自耦变压器的区别具体在哪里，有哪些？隔离变压器：用以对两个或多个有耦合关系的电路进行电隔离的变压器。
高压隔离变压器就是电压1：1的变压器，变压器二侧电压相同，变压器不起变压作用，在电路中只有磁的联系，没有电的直接联系，起到隔离作用。
高压隔离变压器应用的场合不同，功能也不同；1、抗干扰作用：如通过Y/△接线的隔离变压器后，能够阻止一部分谐波的传输；2、阻抗变换作用：增加系统阻抗，使保护装置等容易配合；3、稳定系统电压的作用：如启动大负荷设备时，减少对系统电压的影响；4、防止系统接地的作用：当隔离变压器负荷侧发生单相接地时，不会造成整个系统（隔离变压器以上部分）单相接地；5、降低短路电流：当负荷侧发生短路事故时，限制系统的短路电流；自耦变压器：自耦的耦是电磁耦合的意思，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接的电的联系，自耦变压器原副边有直接的电的联系，它的低压线圈就是高压线圈的一部分。
自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。
通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。
因此随着电力系统的发展、电压等级的提高和输送容量的增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用.普通变压器的首要任务是改变电压。
按照不同的用途，输入和输出为不同的电压等级。
原副边匝数是不相等的。
如果匝数相等就不可能完成变压的任务。
普通变压器也有隔离，但隔离不是它主要的任务。
自耦变压器的原副边并不隔离。
华北电力大学(保定)电力系统分析习题
一、填空题1、输电线路的网络参数是指( )、( )、( )、( )。
2、所谓“电压降落”是指输电线首端和末端电压的( )之差。
“电压偏移”是指输电线某点的实际电压和额定电压的( )之差。
3、由无限大电源供电的系统，发生三相短路时，其短路电流包含( )分量和( )分量，短路电流的最大瞬时值又叫( )，它出现在短路后约( )个周波左右，当频率等于50HZ时，这个时间应为( )秒左右。
4、标么值是指( )和( )的比值。
5、所谓“短路”是指( )，在三相系统中短路的基本形式有( )、( )、( )、( )。
6、电力系统中的有功功率电源是( )，无功功率电源是( )、( )、( )、( )。
7、电力系统的中性点接地方式有( )、( )、( )。
8、电力网的接线方式通常按供电可靠性分为( )接线和( )接线。
9、架空线路是由( )、( )、( )、( )、( )构成。
10、电力系统的调压措施有( )、( )、( )、( )。
11、某变压器铭牌上标示电压为220±2×2.5%，它共有( )个分接头，各分接头电压分别为( )、( )、( )、( )、( )。
二、思考题1、电力网、电力系统和动力系统的定义是什么？2、电力系统的电气接线图和地理接线图有何区别？3、电力系统运行的特点和要求是什么？4、电网互连的优缺点是什么？5、我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？6、电力系统为什么不采用一个统一的电压等级，而要设置多级电压？7、导线型号LGJ-300/40中各字母和数字代表什么？8、什么是电晕现象，它和输电线路的哪个参数有关？9、我国中性点接地方式有几种？为什么110KV以上电网采用中性点直接接地？110KV以下电网采用中性点不接地方式？10、架空输电线路为什么要进行换位？11、中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？12、电力系统的接线方式有哪些？各自的优、缺点有哪些？13、发电机电抗百分值X G%的含义是什么?14、按结构区分，电力线路主要有哪几类？15、架空线路主要有哪几部分组成？各部分的作用是什么？16、电力系统采用分裂导线有何作用？简要解释基本原理。
风电场接地变原理
采用过补障时，容易出现很高的过电压。例如， 当电网中因故障或其它原因而切除部分线路后，在欠补偿 电网中就有可能形成全补偿的运行方式而造成串联共振， 从而引起很高的中性点位移电压与过电压，在欠补偿电网 中也会出现很大的中性点位移而危及绝缘。只要采用欠补 偿的运行方式，这一缺点是无法避免的。 欠补偿电网在正常运行时，如果三相不对称度较大，还有 可能出现数值很大的铁磁共振过电压。这种过电压是因欠 补偿的消弧线圈(它的WL>1/3WC0)和线路电容3C0发生铁 磁共振而引起。如采用过补偿运行方式，就不会出现这种 铁磁共振现象。
补偿有三种不同的运行方式
补偿有三种不同的运行方式，即欠补偿、全补偿和过补偿 ① 欠补偿：补偿后电感电流小于电容电流。 ② 过补偿：补偿后电感电流大于电容电流。 ③ 全补偿：补偿后电感电流等于电容电流。
中性点经消弧线圈接地系统采用的补偿方式
中性点经消弧线圈接地系统采用全补偿时，无论不对 称电压的大小如何，都将因发生串联共振而使消弧线圈 感受到很高的电压。因此，要避免全补偿运行方式的发 生，而采用过补偿的方式或欠补偿的方式，但实际上一 般都采用过补偿的运行方式。
接地电弧不能可靠熄灭，就会产生的后果
1. 单相接地电弧发生间歇性的熄灭与重燃，会产生弧光 接地过电压，其幅值可达4U（U为正常相电压峰值）或 者更高，持续时间长，会对电气设备的绝缘造成极大的 危害，在绝缘薄弱处形成击穿；造成重大损失。 2. 由于持续电弧造成空气的离解，拨坏了周围空气的绝 缘，容易发生相间短路； 3. 产生铁磁谐振过电压，容易烧坏电压互感器并引起避 雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威 胁电网设备的绝缘，危及电网的安全运行。
电力系统往往是不断发展和扩大的，电网的对地电容亦 将随之增大。如果采用过补偿，原装的消弧线圈仍可以使 用一段时间，至多由过补偿转变为欠补偿运行，但如果原 来就采用欠补偿的运行方式，则系统一有发展就必须立即 补偿容量。 由于过补偿时流过接地点的是电感电流，熄弧后故障相 电压恢复速度较慢，因而接地电弧不易重燃。 采用过补偿时，系统频率的降低只能使过补偿度暂时增 大，这在正常运行时毫无问题;反之，如果欠补偿，系统 频率的降低使之接近于全补偿，从而引起中性点位移电压 的增大。
接地变压器的电流保护最新
接地变压器的保护一．接地变的保护分析1.接地变的电源开关接地变作为一种特殊的变压器，也需要考虑保护，一般而言接地变的电源来源有几下几种方式：A．专用断路器B．负荷开关＋熔断器C．和线路合用断路器一般而言，我们推荐使用专用断路器进行保护，主要基于以下原因，A.使用负荷开关保护需要带有缺相保护，可靠性不高，而且一旦缺相运行，中性点会产生0.5Ue电压，导致过电压B．备件的配备和熔断器的更换比较麻烦C．对于合用断路器时，保护需要兼考虑线路和接地变，难以完全兼顾2.常规接地变的负荷对于接地变和普通变压器不同，普通变压器一般容量为100/100，100/100/100，100/100/50，100/50/100等几种，而接地变的容量有以下几种A．带所用变额定容量比为100/（5，8，10，15，20，30）等多种，一次二次容量相差较大。
二次短路时一次电流可能较小；一次电流和变比、一次二次容量比，二次阻抗电压，二次短路方式等多种因数相关B．部分接地变没有二次容量C．每台接地变后面都有中性点带有消弧线圈（中性点接电阻方式另外考虑） 3．接地变的保护范围接地变的保护主要考虑二次短路、高压中性点对地短路、接地变进线短路，接地变本体内部故障（主要是匝间短路）；同时需要躲开接地变的励磁涌流（包括系统过电压产生的暂态过程产生的励磁涌流）A.对于保护二次短路a.主要考虑到二次侧单相接地短路，两相短路，三相短路z对于低压侧三相短路，假设低压侧短路电流为Id，高压侧三相短路电流为Id/kz低压侧对于低压侧两相短路，假设低压侧短路电流为Id，高压侧三相短路电流为z低压侧对于低压侧单相短路，假设低压侧短路电流为Id，高压侧三相短路电流为b．保护范围主要是接地变出口到下一级电源开关进线侧，一般二次出线较粗而且线路不长，对于线路阻抗可以忽略不计；部分用户在二次出口配有空气开关或者熔丝c．对于部分一次二次容量相差较大，而且二次阻抗电压较高的接地变，可能二次短路时，一次侧电流很小，小于接地变的额定电流，无法进行有效保护；这时可以使用低压侧中性点电流或者出口电流进行保护。
隔离变压器与普通变压器的区别
隔离变压器与普通变压器的区别上海昌日电子科技有限公司是专业制造高低压电抗器，变压器厂家，欢迎新老顾客来电咨询。
变压器有：BK变压器，JBK变压器，JBK3变压器，自耦变压器，隔离变压器，干式变压器，SG9，SG11变压器等，种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
现货供应，欢迎新老顾客咨询普通变压器与隔离变压器到底有什么样的区别是大家都想知道的事情，我们今天找了些资料为大家分享，其中从隔离变压器的作用开始为我们展开了隔离变压器和普通变压器在某些方面的区别。
让我们来看看。
隔离变压器的作用隔离变压器通常是电压1：1的变压器，变压器不起变压作用，在电路中只有磁的联系，没有电的直接联系，起到隔离作用。
隔离变压器的主要用途有：1、抗干扰作用：如通过Y/△接线的隔离变压器后，能够阻止一部分谐波的传输;2、阻抗变换作用：增加系统阻抗，使保护装置等容易配合;3、稳定系统电压的作用：如启动大负荷设备时，减少对系统电压的影响;4、防止系统接地的作用：当隔离变压器负荷侧发生单相接地时，不会造成整个系统(隔离变压器以上部分)单相接地;5、降低短路电流：当负荷侧发生短路事故时，限制系统的短路电流;6、其它一些作用。
隔离变压器是在使用某些电器时为了人身安全而加设的。
例如在维修彩色电视机时，因为有彩色电视机的电源部分和市电相连，若维修人员不注意碰到了这部分电路，就会引触电，危及人身安全。
其次，在维修一些家用电器时，也应该接上隔离变压器。
接入的方法是：首选把隔离变压器的一边接头接入电源插座，另一边接一个插座，在从隔离变压器接入的插座上就可以插接用维修的家用电器了。
普通变压器的首要任务是改变电压，分为降压变压器和升压变压器，原副边线圈匝数不相等。
隔离并不是它主要的任务，甚至有的变压器原副边并不隔离，比如自耦变压器就是典型。
隔离变压器的首要任务是将原副边绕组进行电绝缘隔离，因此对它的最基本要求是保证原副边绝缘性能。
地线当零线用了，结果真是出乎意料
地线当零线用了，结果真是出乎意料简单一点就是零归零，地归地，分开的，零线就是变圧器的中性点，地线就是建筑接入大的叫地线，零线必须对地电阻小于4殴，而建筑地线对地电阻必须小于10殴，而单位用的380V是三相五线制，家庭用的单相是220V，零，火，地。
“只要漏电断路器没问题，没地线也是安全的，不因考虑地线的事。
”漏电断路器的漏电保护功能部分是电子结构，如遇雷击或浪涌电压时故障率十分高，所以产品要求每个星期试验一次就是这个原因，在广大用户中有多少人做到这点。
而漏电断路器其过载与短路保护功能是机械结构所以故障率十分低，因此在供配电的设计安装中地线不但要应该考虑，而且它的载流量还要匹配该线路断路器（漏电断路器）的脱扣电流值才能有效保障安全用电。
IT供电系统，变压器中性点不接地或通过高阻抗接地，保护线PE 只是直接接设备外壳和变压器中性点无连接。
TT供电系统，变压器中性点直接接地，保护线PE和设备外壳直接连接。
这个供电系统保护线PE和中性点不直接连接。
TN供电系统，变压器中性点直接接地。
保护线PE接设备外壳，而且和变压器中性点直接连接。
这就是三个供电系统保护线PE的连接的差异。
如果不小心把零线和地线接错了会有什么后果呢？在此之前我们先了解一下零线和地线的作用。
零线也叫中性线，供电站通过火线给用户供电，再由零线回到最近的变电站接入大地从而形成一个完整的回路。
而地线是接在电气设备金属外壳上再引入大地，主要防止出现漏电金属外壳带电使人体触碰时受到电击伤害，一旦金属外壳带电可以通过地线把大部分电流引入大地，从而减少我们的电击伤害。
对于单交流电来说虽然零线和地线都是接入大地，但他们是二个不同的概念。
零线接地是在离用户最近的变电站接入大地的，而地线是在用户住所地下接地的。
零线有时会电人，如果用电设备不工作时我们摸零线是不带电的，但在用电设备工作时我们用手摸零线是带电的。
而地线只有在设备外壳带电的时候我们触碰才会触电，而且电流也非常小，因为地线的对地电位为零。
接地变
变电所设计中接地变、消弧线圈及自动补偿装置的原理和选择1、单相电容电流在配电网中，一根母线经变压后连接多根子线，每根子线都有大地之间有个电容电流，在未发生接地时，电容电流彼此抵消；当发生单相接地时，未接地的子线电容电流经接地点流向母线，就产生了电容电流。
当电容电流过大，一般超过10A时就会发生电弧，当接地点的电阻恢复慢于电压恢复时，就会产生连续电弧，往往造成过电压等问题。
消弧线圈的作用就是当发生单相接点产生电容电流时产生电感电流来抵消电容电流，使总电流小于10A，抑制电弧产生，但总电流不能等于零，否则会产生串联谐振过电压。
2、10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。
并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。
10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。
3、系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：（1）当发生间歇弧光接地时，可能引起高达3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。
（2）配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。
（3）当有人误触带电部位时，由于受到大电流的烧灼，加重了对触电人员的伤害，甚至伤亡。
电力系统分析基础知识点总结(第四版)分析
,,,TTTTRXGB
%
U的含义是什么？p21
G=0。
答：力矩法计算公式在均一网中可以简化，将阻抗用线路长度代替。即：2233mmmaSlSlSlSll（=2、3）
电力网络常用的数学模型有哪几种？
答：节点电压法，回路电流法，割集电流法。
、节点导纳矩阵有什么特点？节点导纳矩阵如何形成和修改（p115）？其阶数与电力系统的节点有什么关系？
答：特点：方阵，对称阵，稀疏阵。阶数等于节点数
在复杂电力系统潮流的计算机算法中，节点被分为几个类型，已知数和未知数是什么？(p126)
答：（1）PQ节点，已知注入功率P,Q 未知节点电压U和相角
（2）PV节点，已知注入功率P,和电压U 未知注入无功Q和相角
(3) 平衡节点，已知节点电压U和相角，未知注入功率P,Q
发电机组的单位调节功率：*/;1/;1/%100GGGGKPfKK
、什么是调差系数？它与发电机组的单位调节功率的标么值有何关系？(p205)
0%100100GNN
GNfPfffPf。它与发电机组的单位调节功率的标么值的关系是互为倒数
、互联电力系统怎样调频才算合理？为什么？
、电力系统的一次调频、二次调频和三次调频有什麽区别？(p204-214)
3.对电力系统的影响：频率降低时，系统中的无功负荷会增加，进而影响
、电力系统有功功率负荷变化情况与电力系统频率的一、二、三次调整有何关系？(p219)
什么是备用容量？如何考虑电力系统的备用容量？备用容量存在形式有哪些？备用容量主要分为哪几种？各自
(p175-176)
备用容量可分为：热备用、冷备用或负荷备用、事故备用、
Z型接地变接线和零序电流产生原理
Z型接地变压器的特点接地变压器的作用是在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。
按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。
而Z型变压器则可带90%～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。
扩展阅读：我国电力系统中，的6kV、10kV、35kV 电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。
1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。
2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法. 接地变压器（简称接地变）就在这样的情况下产生了。
控制变压器二次侧一端接地不接地，没标准却是个公说公有理的问题
控制变压器二次侧一端接地不接地，没标准却是个公说公有理的问题前几天加班碰到了一个就地控制柜控制变压器烧毁起火的问题，发现控制变压器二次侧没有接地，而同一厂家图纸不同人安装的另外一台柜子里面控制变压器二次侧一端竟然接地了，在网上找了说法，发现有人说接地有人说不接地，都有各自的道理，那么控制变压器二次侧打底要不要一端接地呢，又有什么好处呢？要知道控制变是不是能二次侧接地还需要引出一个跟它差不多的词，那就是隔离变，什么是隔离变呢？隔离变压器是指输入绕组与输出绕组在电气上彼此隔离的变压器，用以避免偶然同时触及带电体（或因绝缘损坏而可能带电的金属部件）和大地所带来的危险，它的原理与普通干式变压器相同，也是利用电磁感应原理，主要隔离一次电源回路，二次回路对地浮空，以保证用电安全。
隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。
用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。
此时，系统的对地电容电流小得不足以对人身造成伤害。
还有一个很重要的作用就是保护人身安全！隔离危险电压。
控制变压器主要适用于交流50Hz(或60Hz)，电压1000V 及以下电路中，在额定负载下可连续长期工作。
通常用于机床、机械设备中作为电器的控制照明及指示灯电源。
主要作用是降压变压器，原理与普通变压器相同，都是利用电磁感应原理使一次测与二次侧分开，不过控制变压器绕组一次侧在内二次侧在外使用绝缘材料隔离（漆包线）。
从原理上讲隔离变、控制变都是利用电磁感应原理将一次侧、二次侧隔离开来，形成单独小系统。
不过隔离变线圈比为1:1,控制变线圈可以为1:1，也可为降压变压器，变成不同电压等级的输出端，匝数比为电压比。
所以，控制变也是隔离变的一种，用电磁感应原理使二次侧与一次侧隔离开来。
那么，隔离变二次侧能不能接地？答案是不能！如图a为二次侧不接地隔离变：隔离变压器二次侧没接地，与地之间绝缘。
此时的电压对地是漂浮的。
接地变压器的作用和接线
接地变压器的作用我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果；1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。
2），由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法.接地变压器（简称接地变）就在这样的情况下产生了。
接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。
另外接地变有电磁特性，对正序、负序电流呈高阻抗，绕组中只流过很小的励磁电流。
由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。
也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。
该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。
接地变的工作状态，由于很多接地变只提供中性点接地小电阻，而不需带负载。
帽檐式均压带做法
防腐离子接地体源自英国接地专家ANTELAS 的技术。
防腐离子接地体非常适用于各种有较高接地要求的环境，与传统的接地方式相比较，能使雷电冲击电流及故障电流更快地扩散于土壤中，因此在恶劣的土壤条件下，接地效果尤为显著。
改善和调节土壤电阻率—防腐离子接地体包含的高能回填料具有非常好的吸水性及离子渗透性，通过毛细原理实现水分保留。
无论天气或周围环境如何变化，都能使周围土壤保持一定湿度，以达到最佳导电状态，且能随着时间的推移，逐渐扩大周围土壤的导电范围。
这才是真正安全、可靠、长效的接地保护系统先进科技及材料—防腐离子接地体由先进的陶瓷合金化合物组成，电极外表是紫铜合金，以确保最高导电性能及较长使用寿命，并配以内外两大种类回填料，及高强度塑料制成的通气防护罩组成。
接地导体外部的回填料是以具有强吸水性，强吸附力和离子交换性能高的材料为主体，配以长效、降阻、防腐功能强，不受温度变化影响、耐高电压冲击的多种化学材料为辅料。
主要用于解决接地导体周围的湿度、离子生成含量、防腐保护等问题，使导体与大地紧密结合，从而降低了土壤的电阻率，有效地增强了雷电导通释放能力。
防腐离子接地体的优点：１、装置自动调节功能强，不断向电极周围土壤补充导电离子，改善周围土壤电阻率。
２、电极单元采用耐腐蚀的合金材料，HC 高能回填料采用具防腐性能和耐高压冲击的化学材料为辅料。
大大延长其使用寿命。
保证使用30年。
３、HC 回填料以强吸水性、强吸附力和离子交换能力强的物理化学物质为主体材料。
完成电极单元与周围土壤的高效紧密结合，且将降低周围土壤电阻率，有效增强了雷电导通释放能力。
４、HC 高能回填料能与接地极和周围土壤充分接触，大大降低接触电阻。
且流动性和渗透性好，增大与土壤的接触面积，从而增大泄流面积。
５、由于电极单元采用低导磁率材料，抗直击雷感应脉冲袭击强，防雷电二次效应。
６、由于其优异的接地效果和很强的调节功能，主要用于高土壤率地区和建筑物高度密集的城市。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地变与普通变压器有何区别？
接地变压器的作用是在系统为△型接线或Y 型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z 型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Q左右），而普通变压器要大得多。
按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。
而Z 型变压器则可带90%〜100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。
扩展阅读：我国电力系统中，的6kV、1 0kV、35kV 电网中一般都采用中性点不接地的运行
方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A ）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A）,此时接地电弧不能可靠熄灭，就会
产生以下后果。
1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U （U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。
2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危
及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法.
接地变压器（简称接地变）就在这样的情况下产生了。
接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。
另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。
由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。
也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。
该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。
接地变的工作状态，由于很多接地变只提供中性点接地小电阻，而不需带负载。
所以很多接地变就是属于无二次的。
接地变在电网正常运行时，接地变相当于空载状态。
但是，当电网发生故障时，只在短时间内通过故障电流，中性点经小电阻接地电网发生单相接地故障时，高灵敏度的零序保护判断并短时切除故障线路，接地变只在接地故障至故障线路零序保护动作切除故障线路这段时间内起作用，其中性点接地电
阻和接地变才会通过IR= （U 为系统相电压，R1 为中性点接地电阻，R2 为接地故障贿赂附加电阻）的零序电路。
根据上述分析，接地变的运行特点是；长是空载，短时过载。
总之，接地变是人为的制造一个中性点，用来连接接地电阻。
当系统发生接地故障时，对正序负序电流呈高阻抗，对零序电流呈低阻抗性使接地保护可靠动作。
从变压器的原理图看，一般的变压器和隔离变压器的区别是什么？用以对两个或多个有耦合关系的电路进行电隔离的变压器。
其变比为1。
在电力系统中,为了防止架空输电线路上的雷电波进入室内，需经过隔离变压器联络。
即使架空线路电压与室内
电路电压相等，例如发电厂对附近地区的供电电压与厂用电电压就可能相等，此时也需用隔离变压器联络而不直接联接。
隔离变压器除变比为 1 外,与普通变压器无其他区别。
利用隔
离变压器的漏电感和端子的对地放电间隙及对地电容，就可以使雷电波，特别是其高频部分，导入大地而不进入变压器，从而使室内电路免受雷电的损害。
隔离变压器在电子电路以及精密测量技术中有着更广的应用。
一般变压器原、副绕组之间虽也有隔离电路的作用，但在频率较高的情况下，两绕组之间的电容仍会使两侧电路之间出现静电干扰。
为避免这种干扰，隔离变压器的原、副绕组一般分置于不同的心柱上，以减小两者之间的电容；也有采用原、副绕组同心放置的，但在绕组之间加置静电屏蔽，以获得高的抗干扰特性。
静电屏蔽就是在原、副绕组之间设置一片不闭合的铜片或非磁性导电纸，称为屏蔽层。
铜片或非磁性导电纸用导线连接于外壳。
有时为了取得更好的屏蔽效果，在整个变压器，还罩一个屏蔽外壳。
对绕组的引出线端子也加屏蔽，以防止其他外来的电磁干扰。
这样可使原、副绕组之间主要只剩磁的耦合，而其间的等值分布电容可小于O.OIpF,从而大大减小原、副
绕组间的电容电流，有效地抑制来自电源以及其他电路的各种干扰。
［编辑］补充
隔离变压器的原理和普通变压器的原理是一样的。
都是利用电磁感应原理。
隔离变压器一般是指1：1 的变压器。
由于次级不和地相连。
次级任一根线与地之间没有电位差。
使用安全。
常用作维修电源。
隔离变压器不全是1：1 变压器。
控制变压器和电子管设备的电源也是隔离变压器。
如电子管扩音机，电子管收音机和示波器和车床控制变压器等电源都是隔离变压器。
如为了安全维修彩电常用1 比1 的离变压器。
隔离变压器是使用比较多的，在空调中也是使用的。
普通变压器的首要任务是改变电压原副边匝数是不可能相等的如果匝数相等就不可能完成变压的任务隔离并不是它主要的任务甚至有的变压器原副边并不隔离比如自耦变压器就是典型
隔离变压器的首要任务是将高压与低压分开或者是强电和弱电分开因此对它的最基本要求是保证原副边绝缘性能
而变压并不是它的首要任务甚至有的隔离变压器原副边匝数相等或接近相等不具备变压的作用比如晶闸管直流调速系统中为了防止主电路高压侵入脉冲数控装置而使用的脉冲变压器也是典型您好！隔离变压器：
高压隔离变压器就是电压1：1 的变压器，变压器二侧电压相同，变压器不起变压作用，在电路中只有磁的联系，没有电的直接联系，起到隔离作用。
高压隔离变压器应用的场合不同，功能也不同；
1、抗干扰作用：如通过y/ △接线的隔离变压器后，能够阻止一部分谐波的传输；
2、阻抗变换作用：增加系统阻抗，使保护装置等容易配合；
3、稳定系统电压的作用：如启动大负荷设备时，减少对系统电压的影响；
4、防止系统接地的作用：当隔离变压器负荷侧发生单相接地时，不会造成整个系统（隔离变压器以上部分）单相接地；
5、降低短路电流：当负荷侧发生短路事故时，限制系统的短路电流；
普通变压器：普通变压器的首要任务是改变电压。
按照不同的用途，输入和输出为不同的电压等级。
原副边匝数是不相等的。
如果匝数相等就不可能完成变压的任务。
普通变压器也有隔离，但隔离不是它主要的任务。
自耦变压器的原副边并不隔离。
隔离变压器：
高压隔离变压器就是电压1 ：1 的变压器，变压器二侧电压相同，变压器不起变压作用，在电路中只有磁的联系，没有电的直接联系，起到隔离作用。
高压隔离变压器应用的场合不同，功能也不同；
1 、抗干扰作用：如通过Y/ △接线的隔离变压器后，能够阻止一部分谐波的传输；
2、阻抗变换作用：增加系统阻抗，使保护装置等容易配合；
3、稳定系统电压的作用：如启动大负荷设备时，减少对系统电压的影响；
4、防止系统接地的作用：当隔离变压器负荷侧发生单相接地时，不会造成整个系统（隔离变压器以上部分）单相接地；
5、降低短路电流：当负荷侧发生短路事故时，限制系统的短路电流；
普通变压器：普通变压器的首要任务是改变电压。
按照不同的用途，输入和输出为不同的电压等级。
原副边匝数是不相等的。
如果匝数相等就不可能完成变压的任务。
普通变压器也有隔离，但隔离不是它主要的任务。
自耦变压器的原副边并不隔离。
