接地参数参数测试方法综述
接地参数测量及影响因素分析.ppt
三 接地参数测试及数据分析
接地电阻测量
三 接地参数测试及数据分析
夹角法
电压极和电流极按一定夹角 布置的情况具体的推导过程和直 线补偿法没有区别，只是将电压 极、电流极布线长度距离用余弦 定理进行了相应的描述而已。右 图给出了电压极和电流极布线长 度不等情况下的接地极的等位线 分布图：
二 接地概念及相关规程
对接地电阻的要求 2.小接地短路电流系统（不接地、消弧线圈接地和高
电阻接地系统） (1)高压与发电厂、变电所电力生产用低压电气装置共用
的接地装置： ，，但不应大于4Ω 。
（2）高压电气装置的接地装置：
，但不宜大于10 Ω，在高土壤 电阻率地区的接地电阻不应大于30Ω。
二 接地概念及相关规程
②检修和运行人员须操作的刀闸等设备和易触 摸的位置；
③分析认为接触电位差与跨步电位差比较严重 的如边缘设备附近的地点和位置。
三 接地参数测试试验
接触电位差和跨步电位差
在大接地短路电流系统发生单相接地或同点两相接地时。 发电厂、变电所，电气设备接地装置的接触电压和跨步电压 不应超过下列数值。
T-接地短路(故障)电流的持续时间.s
由于电压极不可能设在真正的无穷远处，而电流极的 存在又会使地中的电流发生畸变从而影响地面地电位分布， 所以接地电阻地测量会存在误差。因而合理地设置电流极 和电压极是接地电阻测量的关键。
三 接地参数测试及数据分析
接地电阻(阻抗)、电阻率测试
电阻率是形状 如1 × 1 × 1 m 立方体的接地 材料的电阻。
4.接地线的热稳定问题，如果接地线的热稳定达不到 要求，在接地短路电流流过时，就会把接地线烧断，造成 设备外壳带电，还容易发生高压向保护和控制线反击。
综合接地系统接地极及连通性检测方法要点
综合接地系统接地极及连通性检测方法要点一、综合接地检测方法与原理综合接地检测在工程施工实践中共有两种检测，一种是对接地极的检测，目的是验证综合接地施工后接地极是否达到设计要求;另一种是对连通的检测，目的是验证隐蔽在混凝土中的综合接地专用钢筋的连接焊接是否达到相关技术标准要求。
两种检测都是通过技术手段来检验综合接地的施工质量。
(一)接地极检测综合接地接地极检测是专用于接地极对大地接触电阻值的检测。
综合接地的接地极在铁路客运专线上的设置分别有:路基段的接触网支柱基础、桥梁段的桩基础和扩大基础的底板钢筋网、隧道段的初级支护锚杆钢筋连接和底板钢筋网。
这些接地极在按《铁路综合接地系统》通用参考图制作后，都有引出的综合接地端子与其连接。
1 .检测仪表按照综合接地技术标准要求，接地极对地接触电阻不大于Id常规检测时可用精度为0.1级，量程为0∙l~IOQ的ZC-8型接地电阻检测仪表。
2 .检测方法及注意事项检测时除应按仪表使用说明书进行操作外，为保证对电阻测量质量，还应注意下列事项：(1)接地钎子应选在潮湿的土壤中，插入土壤里应足够深。
(2)两个钎子应与被测接地极成为一线。
(二)连通检测综合接地连通检测主要用于检测隐蔽在混凝土中钢筋间的连通状况,通过对钢筋的连通检测可判定出被测钢筋是否有变径，如有接续可判别钢筋接续情况。
1 .检测原理综合接地钢筋的连通检测，是通过测量钢筋电阻值来实现的。
在确定被测钢筋的直径和长度后，用它的实测电阻值与理论计算电阻值进行比较。
如果两个电阻值相同，可以判定被测钢筋全段没有缩径变化，如果这段被测钢筋的某一处是焊接的，可以确定焊接处的等效横截面与钢筋的截面相同，没有出现焊接面不足或者假焊。
当实测电阻值大于理论计算电阻值时，必定是被测钢筋存在缩径，或者说有焊接的部位存在焊接质量差的问题，钢筋的通流性没有达到同等直径钢筋的通流标定值。
常用于综合接地的专用结构钢筋规格为①16。
Φ16的钢筋截面面积一般稍大于200mm2,BP：S16=R2×π=(16∕2)2×3.14159=201.061mm2o已知铁的电阻率P=O.97χlO-7Q∙m,则每米①16的钢筋的理论计算电阻值为：R16=pL/S16=0.97×10-7Ω∙m×lm∕201.061mm2=0.97×10-7Ω∙m×lm/201.061×10-6m2=0.482×10-3Ω即①16钢筋的理论单位电阻计算值R16=0.482X10-3。
接地线的试验方法
接地线的试验方法有多种，以下是一些常见的试验方法：
1.万用表测量法：将万用表调到电压档，分别测量火线和地线之间的电压以及地线和
零线之间的电压。
如果火线和地线之间的电压等于300V左右，地线和零线之间的电压接近于0V，说明接地线正常。
如果地线和零线之间的电压与火线和地线之间的电压相差很大，说明接地不良。
2.灯泡测量法：将灯泡接到火线和地线之间，观察灯泡的亮度。
如果灯泡亮度正常，
说明接地线正常。
如果灯泡不亮或者亮度很低，说明接地不良或者没有接地。
3.接地电阻测试仪：使用接地电阻测试仪测量接地线的电阻值，判断接地线的质量和
接地效果。
一般要求接地电阻小于等于4欧姆。
4.电流电压表法：在接地线上安装电流电压表，通过测量接地电流和电压来计算接地
电阻和接地状态。
这种方法比较复杂，需要专业人员进行操作。
5.电桥法：使用电桥测试原理，通过测试接地电阻的大小来计算接地状态。
这种方法
精度较高，但需要专业人员进行操作。
需要注意的是，不同的试验方法适用于不同的接地线和测试环境，选择合适的试验方法才能获得准确的结果。
同时，在进行接地线测试时，要遵循相关的安全操作规程，确保测试人员的安全。

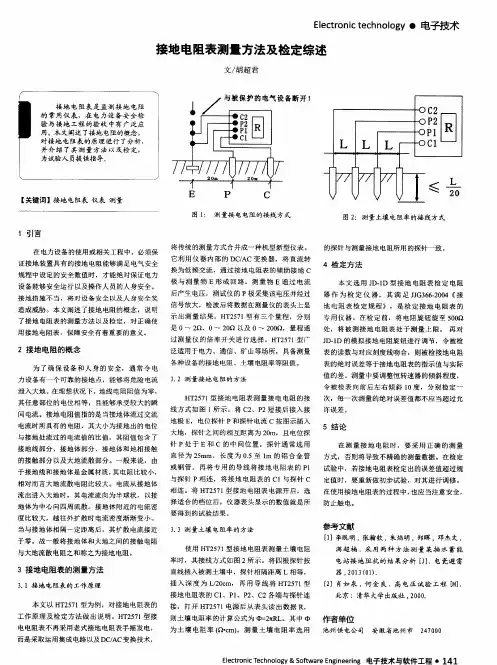

接地电阻表测量方法及检定综述
接地 电阻表测量 方法及检定综述
文／ 胡超 君
备断开 Ｉ
接地 电阻表是 监 测接 地 电阻 的常 用仪 表 ，在 电力设 备安 全检 验 与接地 工程 的验 收 中有 广泛 应 用。本文阐述 了接地电阻的概 念， 对接地 电阻表的原 理进行 了分析 ， 并介 绍 了其 测量 方 法以及 检 定， 为试验 人员提 供指 导。
： 意 部 位 的 电位 相 等 ，且 能 够 承 受 较 大 的 瞬
次 ， 每 一 次 测 量 的 绝 对 误 差 值 都 不 应 当 超 过 允 许误差。
流 。接地 电阻值指的是当接地体流过交流 肘 所 具有 的 电阻，其大小为接地出的 电位
ｌ 地 处 流过 的 电流 值 的 比 值 ， 其 阻 值 包 含 了 线 部 分 、接 地体 部 分 、 接 地体 和 地 相 接 触
表的读数与对应刻度线吻合 ，则被检接地 电阻
表 的 绝 对 误 差 等 于 接 地 电 阻 表 的 指 示 值 与 实 际
值的差 。测量 中要调整恒转速器的倾斜程度 ，
令被检 表向前 后左右倾斜 ｌ Ｏ度 ， 分 别 检 定 一
大 地 。在 理 想 状 况 下 ， 地 线 电 阻阻 值 为 零 ， ＨＴ ２ ５ ７ １型 接 地 电 阻 表 测 量 接 电 电阻 的接
参考文献
［ １ 】 李既 明 ， 张瀚钦 ， 朱焰明 ， 郑晖 ， 邓杰文 ，
满超 楠 ．采用 两种 方 法 测量 某抽 水 蓄 能
电 站 接 地 阻 抗 的 结 果 分 析 … ．电 瓷 避 雷
器 ， ２ ０ １ ３ （ ０ １ ） ．
简析大型地网接地装置几个特性参数的测量
工业技术科技创新导报 Science and Technology Innovation Herald127大型接地装置包括110 kV以及大于110 kV的电压变电所接地装置、高于200 mW装机容量的火电站、水电站及核电厂接地装置、面积大于5 000 m 2接地装置等。
随着电力工业的快速发展，电压等级不断升高，电网容量越来越大，大型接地装置的数量越来越多。
1 接地阻抗具体测量一般情况下，将接地阻抗划分为接地电阻、地网自感抗等两个主要方面。
譬如，在地网接地阻抗未达到要求标准的情况下，如果有雷击出现或者电力系统出现故障的时候，雷电流或故障电流在通过电网的过程当中会出现地网电位突然升高（t=1～5 us)的现象出现，当地网电位大于2 000 V 时（转移电位，结合地表电位分析，防止转移电位的危害），这样会对整个变电所中的相关设施造成不同程度的破坏，譬如，设备的有效掌控、继电保护、自动装置、通讯设备、监控系统等。
针对接地阻抗的具体测量中较为常用的方法包括直线法、夹角法、电位降法等。
(1)直线法:当采用直线法对大型地网进行测量时，在土壤电阻率均匀地区，电流线长度应取地网最大对角线的2倍（土壤电阻率不均匀地区可取3倍），电压线长度宜为电流线的（0.5～0.6）倍。
(2)夹角法:当采用夹角法时，电流线和电压线等长，长度取网对角线长度的两倍，夹角取30°。
(3)电位降法:电位极P从地网边缘开始顺着电流的具体回路呈现出3°～45°的角度进行逐渐移动，平均150 m就对P-G相互间存在的实际电位差U进行测量，其中，曲线平坦的位置即为电位零点的位置。
用电位降法进行测量，整个测量过程当中形成的差异一般包含了测量地级的具体方位、布线的长度及角度、测量电流的具体情况等内容。
如果将接地网中的测量电流进一步增加，那么就会使得干扰电压中所得出的测量数据变得较小，这样就会使得测量误差进一步地缩小一些。
接地测量方法
接地测量方法接地测量那可是相当重要的事儿啊！你想想，接地就像是电器设备的保护神，要是接地不好，那可就麻烦大啦！那接地测量到底咋弄呢？咱就来好好唠唠。
首先说步骤。
嘿，你得准备好测量工具啊，像接地电阻测试仪啥的。
然后找到要测量的接地装置，把测试仪的电极按照要求插好。
这就好比搭积木，得一步一步来，可不能瞎糊弄。
接着打开测试仪，按照说明书操作，读取数据。
这数据就像是成绩单，能告诉你接地到底好不好。
注意事项也不少呢！在测量前，一定要检查测试仪是否正常工作，要是测试仪坏了，那可就白忙活一场啦！测量时，要确保电极与地面接触良好，这就像脚要稳稳地踩在地上一样，不然数据肯定不准。
还有啊，周围不能有干扰源，不然就像考试的时候有人在旁边捣乱，能考好才怪呢！再说说安全性和稳定性。
接地测量这事儿，安全第一啊！要是不小心触电了，那可不得了。
所以在测量过程中，一定要严格遵守操作规程，戴上绝缘手套啥的。
稳定性也很重要，要是测量结果一会儿一个样，那可咋判断啊？就像你开车，方向盘一会儿往左一会儿往右，能安全吗？所以要确保测量环境稳定，数据可靠。
接地测量的应用场景那可多了去了。
比如在建筑物里，接地不好可能会引发火灾啥的，多吓人啊！在电力系统中，接地更是至关重要，要是接地不良，可能会导致设备损坏，甚至危及人员安全。
这就好比人的身体，要是哪个器官出问题了，那整个人都不好啦！接地测量的优势也很明显啊，它能及时发现接地问题，避免事故发生。
就像医生给人做体检，能早早发现毛病，及时治疗。
咱再来讲个实际案例。
有个工厂，之前一直没重视接地问题，结果有一天，一台设备突然发生故障，还差点引发火灾。
后来经过检查，发现是接地不良导致的。
于是他们赶紧进行接地测量，找出问题所在，进行整改。
现在，这个工厂的设备运行得可稳定了，再也没有出现过类似问题。
这就说明，接地测量真的很重要啊！总之，接地测量是一件非常重要的事情。
它能保障我们的生命财产安全，让我们的生活更加稳定可靠。
接地检测方法
接地检测方法接地检测是确保电气设备安全运行的重要环节，它涉及到电气设备的绝缘保护、漏电保护以及防雷保护等方面。
接地检测的方法主要有以下几种：一、绝缘电阻测试绝缘电阻测试是检测电气设备接地情况的一种常用方法。
它通过测量设备绝缘材料之间的电阻值来判断设备的接地状况。
如果绝缘电阻值低于规定值，说明设备可能存在接地故障。
绝缘电阻测试通常使用绝缘电阻测试仪进行。
二、接地电阻测试接地电阻测试是专门用来检测接地系统质量的方法。
它通过测量接地体与大地之间的电阻值来评估接地系统的性能。
接地电阻测试仪是进行这项测试的主要工具。
接地电阻值应符合相关标准要求，通常要求接地电阻值低于一定的限值，例如4Ω。
三、漏电保护器测试漏电保护器是用来检测电气设备是否存在漏电故障的保护装置。
它通过检测设备的外壳或者大地与设备绝缘材料之间的电流差，当电流差超过设定值时，漏电保护器会迅速切断电源，以防止触电事故的发生。
定期对漏电保护器进行测试，可以确保其正常工作。
四、电压测试电压测试是检测电气设备接地情况的一种方法。
通过对设备的不同部位施加电压，观察设备是否出现电压差，从而判断设备是否存在接地故障。
电压测试可以采用示波器、万用表等仪器进行。
五、电流测试电流测试是检测接地系统质量的一种方法。
通过在接地系统中引入一定的电流，测量接地体与大地之间的电流分布，从而评估接地系统的性能。
电流测试通常需要使用专门的测试装置进行。
六、接地系统诊断接地系统诊断是综合评估接地系统性能的一种方法。
它通过对接地系统的各个方面进行检测和分析，包括接地电阻、接地线缆的完整性、接地连接的可靠性等，来评估接地系统的整体性能。
接地系统诊断通常需要专业的检测设备和人员。
七、局部放电测试局部放电测试是检测电气设备绝缘状况的一种方法。
它通过检测设备绝缘材料中的局部放电现象，来评估设备的绝缘性能。
局部放电测试通常需要使用专门的测试仪器进行。
接地检测是确保电气设备安全运行的重要环节。
浅谈大地网接地装置特性参数检测
浅谈大地网接地装置特性参数检测1引言近年来，随着现代化建设快速发展，社会已经进入智能化、工业化、集成化、信息化的时代。
特别近些年电力工业的水平也快速发展，国内电网容量急剧扩大，电压等级不断升高。
发、供电企业的接地系统也越来越多，接地装置(大地网)的重要性显得尤为突出。
因此开展对大型电厂接地装置特性参数测量的综合检测也更为迫切。
2接地装置的重要性发电厂变电站接地装置是保证人身和设备安全，维护电力系统可靠运行的重要措施。
近年来随着工农业生产的不断发展，国内电网容量急剧扩大，电力系统短路电流越来越大．为确保短路电流快速散失，保证人身安全和电气设备的安全运行，电力生产运行部门对接地装置越来越重视。
资料表明，近年来国内外由于接地不良，外壳接地引下线连接腐蚀、不通等引起和造成电力系统停运和设备损坏的例子不在少数。
3接地阻抗接地阻抗是反映接地装置是否良好的一个重要指标。
接地阻抗是接地装置对远方电位零点的阻抗．数值上为接地装置与远方电位零点间的电位差．与通过接地装置流人地中的电流的比值。
接地阻抗包括接地电阻和接地电抗两部分(z=R+jX)，接地电阻只是其中的一部分，不能反映真实情况。
因为电力系统短路时。
短路电流主要成份是交流分量，交流电流流过接地装置时，产生的电压降也是交流电压，交流电压除以交流电流，对应的值是阻抗(I=U／Z)，而不是电阻。
运行经验也证明，接地电抗是实际存在的．是不可忽视的重要参数。
所以说测量接地电阻不能反映实际情况，而测量接地阻抗才能反映实际情况．才有实际意义和价值。
运行中的110 kV变电站接地网．电抗约等于电阻，运行中的220 kV及500 kV以上的变电站接地网，电抗大于电阻。
凡是用输出电流是直流的测试仪，测量到的都是电阻。
凡是用输出电流是交流的测试仪，测量到的都是阻抗。
根据国家DL＼T475—2006《接地装置特性参数测量导则》要求，新建的电厂、变电所和新建杆褡的接地装置验收时，必须测试接地阻抗．同时要测试土壤电阻率、接地引下线导通电阻。
接地装置特性参数测量
接地装置的状况直接关系到电力系统的安全运行，科学合理地测 试接地装置的各种特性参数，准确评估其状况十分重要。
目前国内电力系统中接地装置的测试工作比较薄弱，一些关键 的技术观念比较模糊，技术手段落后，工作方法上缺乏统一的规范和 认识。
鉴于此，2006年出版并实施了DL/T475-2006 接地装置特性参数 测量导则。
4.结果判断 a) 状况良好的设备测试值应在50mΩ以下; b) 50mΩ-200mΩ的设备状况尚可，宜在以后例行测试中重点关 注其变化，重要的设备宜在适当时候检查处理 ; c) 200mΩ-1Ω的设备状况不佳，对重要的设备应尽快检查处 理，其他设备宜在适当时候检查处理; d) 1Ω以上的设备与主地网未连接，应尽快检查处理; e) 独立避雷针的测试值应在 500mΩ以上; f) 测试中相对值明显高于其他设备，而绝对值又不大的，按状 况尚可对待。
接地装置特性参数测量
目录
0 引言 1 接地导通测试 2 接地阻抗测试
接地技术在有了电气设备的以来，己经发展成为保障电气设备、建筑
设备和人身安全的重要措施之一。接地的目的是利用地作为传导电流的一
个元件，从而在正常、事故和遭受雷击的情况下将电气连接处的电位固定
在某一范围内，以保证人身和设备的安全，维护系统和设施可靠地运行。 接地装置是接地要求中最重要的环节之一。电厂、变电站的接地装置
1.测试方法
首先选定一个很可能与主地网连接良好的设备的接地引下线为参考点， 再测试周围电气设备接地部分与参考点之间的直流电阻。如果开始即有很 多设备测试结果不良，宜考虑更换参考点。 2.测试范围
a) 变电所的接地装置:各个电压等级的场区之间;各高压和低压设备， 包括构架分线箱、汇控箱、电源箱等; 主控及内部各接地干线，场区内和 附近的通信及内部各接地干线;独立避雷针及微波塔与主地网之间;其他必 要部分与主地网之间。
地网接地阻抗测试的方法及注意事项
地网接地阻抗测试的方法及注意事项摘要：文章结合本人近年对电力系统中变电站地网接地阻抗测试的实际经历，阐述测试变电站地网接地阻抗的各种方法及注意事项。
关键词：地网；接地阻抗测量；方法；注意事项随着电网的发展，特别是发电厂变电所内微机保护、综合自动化装置的大量应用，各类电气元件对接地网的要求越来越高，当发生工频接地故障和雷电侵入时起到快速泄放短路电流的作用，是维护变电站安全可靠运行，保障人员和电气设备安全运行的根本保证和重要措施。
当接地电阻过大，当发生接地故障时，使中性点电压偏移增大，可能使健全相和中性点电压过高，超过绝缘要求的水平而造成设备损坏。
如果对地网接地电阻测试不准确，不仅损坏设备，而且会对值班人员造成伤害。
现结合本人近年对接地网接地阻抗的测试，总结如下：1接地电阻测试原理及方法接地网接地阻抗测试目前常用的方法有两种：一是类工频法；二是工频大电流法。
测试接地装置的接地阻抗时采用的布线方式有直线法（0.618法）、30˚夹角法、远离法等。
直线法和30˚夹角法是基于土壤电阻率均匀的基础上推导出来的，如果土壤电阻率不均匀，测试结果误差会比较大。
1.1 电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。
G为被试接地装置；C为电流极；P为电位极；D为被试接地装置最大对角线长度；dc~为电流极与被试接地装置边缘的距离；x为电位极与被试接地装置边缘的距离；d为测试距离间隔；流过被试接地装置c和电流极C的电流I使地面电位变化，电位极P从G 的边缘开始沿与电流回路呈30。
～45。
的方向向外移动，每间隔d(50m或100m 或200m)测试一次P与G之间的电位差u，绘出u与X的变化曲线。
曲线平坦处即为电位零点，与曲线点间的电位即为在试验电流下被试接地装置的电位升高u，接地装置的接地阻抗为：Z=Um／I。
如果电位测试线与电流线呈角度放设确实困难，可与之同路径放设，但要保持尽量远的距离。
接地要求及接地电阻测试方法
接地要求及接地电阻测试方法一、接地要求在电气系统中，为了确保人身安全和设备正常运行，接地是非常重要的。
接地是将电气设备的金属外壳、导体等与地或大地之间建立良好的连接，以便将电流直接引入地下，从而防止电流通过人体或其他不应通电的物体。
接地要求包括以下几个方面：1.要求接地电阻达到规定值，确保接地的质量合格；2.要求接地电阻不应超过规定的限值，以避免产生触电或引起设备绝缘损坏的危险；3.要求接地系统应整齐、可靠、接地电阻良好，确保电气设备和人身安全；4.要求接地系统应与其他金属设施、导体等相互连接，以形成共同的接地系统。
接地电阻测试是评估接地系统质量的方法，通过测量接地电阻的大小来判断接地的有效性。
以下是一些常用的接地电阻测试方法：1.三线法三线法是最为常用的接地电阻测试方法。
这种方法分别使用三只测试导线测量电流和电压，通过测量接地点与测量电流电极和测量电压电极之间的电阻，计算出接地电阻的大小。
这种方法简单易行，适用于各种环境。
2.四线法四线法是在三线法基础上增加了一个端子，用于测量接地电流。
这种方法能够有效消除测量导线的电阻对结果的影响，提高了测试的准确性。
适用于对接地电阻要求较高的场合。
3.直流法直流法是使用直流电源作为测试电源，测量接地系统的电阻。
这种方法适用于比较复杂的接地系统，可以提供更加准确的测试结果。
但测试过程较为复杂，需要使用专用的测试仪器。
4.频率扫描法频率扫描法是使用频率可变的交流电源，通过测试接地系统在不同频率下的阻抗，从而计算出接地电阻的大小。
这种方法适用于对不同频率下接地电阻进行评估的场合，可以帮助发现接地系统在不同频率下的变化情况。
在进行接地电阻测试时1.测试前应使用绝缘测试仪对测试仪器进行检测和校准，确保测试结果的准确性；2.测试时应注意避免干扰源，如附近的强电磁场、大电流设备等，以免对测试结果产生干扰；3.测试时应选择合适的测试电流和测试时间，以确保测试结果的稳定性和准确性；4.测试结束后，应对测试仪器进行清洁和维护，确保下次测试的准备工作。
接地电阻检验测试方法和及其详细检验测试步骤
接地系统接地电阻测试方法和步骤（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
地网接地阻抗测试的方法及注意事项
地网接地阻抗测试的方法及注意事项摘要：文章结合本人近年对电力系统中变电站地网接地阻抗测试的实际经历，阐述测试变电站地网接地阻抗的各种方法及注意事项。
关键词：地网；接地阻抗测量；方法；注意事项随着电网的发展，特别是发电厂变电所内微机保护、综合自动化装置的大量应用，各类电气元件对接地网的要求越来越高，当发生工频接地故障和雷电侵入时起到快速泄放短路电流的作用，是维护变电站安全可靠运行，保障人员和电气设备安全运行的根本保证和重要措施。
当接地电阻过大，当发生接地故障时，使中性点电压偏移增大，可能使健全相和中性点电压过高，超过绝缘要求的水平而造成设备损坏。
如果对地网接地电阻测试不准确，不仅损坏设备，而且会对值班人员造成伤害。
现结合本人近年对接地网接地阻抗的测试，总结如下：1接地电阻测试原理及方法接地网接地阻抗测试目前常用的方法有两种：一是类工频法；二是工频大电流法。
测试接地装置的接地阻抗时采用的布线方式有直线法（0.618法）、30˚夹角法、远离法等。
直线法和30˚夹角法是基于土壤电阻率均匀的基础上推导出来的，如果土壤电阻率不均匀，测试结果误差会比较大。
1.1 电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。
G为被试接地装置；C为电流极；P为电位极；D为被试接地装置最大对角线长度；dc~为电流极与被试接地装置边缘的距离；x为电位极与被试接地装置边缘的距离；d为测试距离间隔；流过被试接地装置c和电流极C的电流I使地面电位变化，电位极P从G 的边缘开始沿与电流回路呈30。
～45。
的方向向外移动，每间隔d(50m或100m 或200m)测试一次P与G之间的电位差u，绘出u与X的变化曲线。
曲线平坦处即为电位零点，与曲线点间的电位即为在试验电流下被试接地装置的电位升高u，接地装置的接地阻抗为：Z=Um／I。
如果电位测试线与电流线呈角度放设确实困难，可与之同路径放设，但要保持尽量远的距离。
大型地网接地特性参数测试的技术要求
大型接地网特性参数测试的技术要求徐州电力工业学校蒋璋摘要：接地装置的状况直接关系到电力系统的安全运行，科学合理地测试接地装置的各种特性参数，准确评估其状况十分重要。
目前国内电力系统中接地装置的测试工作比较薄弱，一些关键的技术观念比较模糊，技术手段落后，工作方法上缺乏统一的规范和认识。
鉴于新版的DL/T475-2006《接地装置特性参数测量导则》所涵盖的新技术、新观念，特根据当今接地测试技术发展的观念和趋势，结合一些实测案例说明接地装置的特性参数测量必要的技术要求。
关键词：接地装置特性参数变频抗干扰一、接地网特性测试概述接地网是由垂直和水平接地极组成的，供发电厂、变电所使用的，兼有泄流和均压作用的水平网状接地装置。
大型接地装置是指110KV 以上电压等级变电所或装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效面积在5000㎡以上的接地装置。
大型接地装置特性的测试参数有接地阻抗、跨步电位差、接触电位差、电气完整性、场区地表电位剃度、转移电位等六项。
除了电气完整性，其它参数为工频特性参数。
DL/T475-2006《接地装置特性参数测量导则》在接地特性参数测试方法上推荐使用三极法和直接测量法；取消了原导则中接地电阻四极法测试、避雷线分流的处理，以及其他一些在实际中较难把握、很难实现的规定。
在输电线路杆塔接地阻抗测试部分中严格规范了钳表法的使用，对于不满足测试条件而获得的数据不能采信。
在土壤电阻率测试中增加了四极非等距法的内容。
并给出了各项测试结果的参考界定值;在技术观念上强调对接地装置的各项参数全面考核，综合判断，而不是片面强调某一项指标。
在测试仪器技术指标方面也有明确的要求，例如在接地阻抗测试方面：工频大电流法试验电流≦50A，异频法试验电流≦3A，接地阻抗测量值分辨率≧1mΩ，测量电压分辨率≧1mV，测量准确度不低于1.0级，异频法使用的仪表应具有良好的选频特性等。
二、大型接地网的复杂性1、在大型接地网中，工频零序电流、谐波电流、运行中的输电线路感应等对接地网特性参数测试存在着很大的干扰。
热电厂接地阻抗特性参数测试方法分析
热电厂接地阻抗特性参数测试方法分析热电厂一般都会通过接地装置将设备接地，以降低电磁场的产生，保护人们和设备免受电压限制。
电场检测时，必须对热电厂接地装置的阻抗特性参数进行测试，以确定接地装置的性能是否能满足要求。
本文以热电厂接地装置为研究对象，分析其接地阻抗特性参数测试方法。
首先，热电厂接地装置的阻抗特性参数测试应当符合接地装置的安装环境，具体包括地理位置、地层、土壤条件、空气温度和湿度以及安装结构等。
其次，对于热电厂接地装置的测试，采用极限电流法和谐波法的测试结果更可靠，极限电流法是以极限程度的电流，依据接地电阻随着电流的变化而变化，而谐波法则是以特定的谐波电流，测试接地装置的动态电阻特性。
此外，测试环境对接地装置阻抗特性参数测试也有很大影响。
如由于接地装置深入地底，历经多年的降雨、日晒、雪冻等气候条件，可能会损坏接地装置，从而使接地阻抗特性参数发生变化，从而影响接地装置的正常运行。
因此，在测试热电厂接地装置时，应确保测试环境是与安装环境保持一致的，以保证测试结果的可靠性。
最后，结合实际环境，为接地装置确定合适的接地阻抗特性参数，以保证热电厂设备的安全可靠运行。
我们在测试接地阻抗特性参数时，应先采用多闭合循环的方法，以进一步确定接地装置的性能，此外，还应采用实测法确定接地装置的阻抗特性参数。
本文以热电厂接地装置为研究对象，分析了其接地阻抗特性参数测试方法。
该方法首先要求确认接地装置的安装环境；其次，采用极限电流法和谐波法进行接地装置测试；最后，结合实际环境，利用多闭合循环和实测法确定合适的接地阻抗特性参数，以保证热电厂设备正常运行。
研究结果可为热电厂及其它企业提供参考，确保接地装置正常工作，保护人们和设备免受电压限制。
总之，热电厂接地装置的阻抗特性参数测试的关键是确定接地装置的安装环境，并采用极限电流法和谐波法测试接地装置的性能。
从单个电器接地装置到完整的热电厂，都必须经过科学严谨的检测，以确保电气安全，断路器和热电厂的安全和可靠运行。
测量接地的方法
如何准确测量接地电阻昆明昆雷电力科学研究所梅忠恕（昆明，650051）摘要：本文介绍了如何准确测量接地电阻的原理、方法和经验。
关键词：接地装置，接地电阻，三极直线法，三极三角形法1、前言有人认为接地电阻的测量很简单而草率从事，不求甚解；有人认为接地电阻的测量不可能得到重复准确的结果而提出“废弃接地电阻”。
两种态度都是不对的和不可取的。
本文详细介绍了接地电阻的测量原理和常用的几种测量方法和经验，以助人们正确掌握它，获得准确的测量结果。
2、接地电阻的定义和表达式2.1 接地电阻的定义接地电阻就是通过接地装置泄放电流时表现出的电阻，它在数值上等于流过接地装置入地的电流与这个电流产生的电压降之除。
（1）式中，U——接地装置的对地电压，即接地体与大地零电位参考点之间的电位差。
I——通过接地装置泄放入大地的电流。
经过运算，式（1）可演变成土壤介质的物理常数的表达式：（2）式中，x——土壤的介电系数；r——土壤的电阻率，W·mC——接地装置的电容，F。
从式（2）可见，在一个确定的地方，由于土壤的介电系数和土壤电阻率是确定的，接地电阻的大小取决于接地装置自身的电容，而此电容又取决于接地装置的大小和结构。
为了得到小的接地电阻，要求接地网的设计使它有尽可能大的对地电容。
另一方面，还可通过改变土壤（换土或用降阻剂），降低土壤的电阻率或增大土壤的介电系数来改变接地电阻的大小。
几种特殊接地电极的电容和其接地电阻举例：半球接地电极，C=2peb，；半圆盘接地电极， C=4eb，。
式中，b为半球或半圆盘的半径。
由上式可知，相同半径的半球接地极比半圆盘接地极的电容大约1.6倍，相应接地电阻低约1.6倍。
这说明，采用球形或立体接地极比采用平面接地极效率高，节省材料。
2.2 单根接地极的接地电阻单根接地电极的接地电阻的大小，主要取决于它的直径和长度。
单根园管、园棒电极的接地电阻约为（3）式中，L和d分别为管或棒的长和直径，单位米。
接地阻抗数值
接地阻抗数值（原创版）目录1.接地阻抗数值的概念2.接地阻抗数值的测量方法3.接地阻抗数值的应用4.接地阻抗数值的影响因素正文一、接地阻抗数值的概念接地阻抗数值是指在地面上设置一个接地装置，通过该装置对地电阻进行测量所得到的数值。
它是衡量接地系统性能的一个重要参数，直接影响到设备的安全运行和人身安全。
二、接地阻抗数值的测量方法1.接地电阻测量仪法：利用接地电阻测量仪进行测量，该方法操作简单，测量精度较高，是常用的测量方法。
2.电位差法：通过测量接地系统中各点的电位差，计算得出接地阻抗数值。
该方法适用于大型接地系统的测量。
3.接地阻抗测量仪法：利用接地阻抗测量仪进行测量，该方法可以测量接地系统的综合阻抗，但对测量环境要求较高。
三、接地阻抗数值的应用1.评估接地系统的安全性能：接地阻抗数值越小，接地系统的安全性能越高。
在接地系统设计、施工和运行过程中，需要根据接地阻抗数值来评估其安全性能。
2.指导接地系统的改进：通过对接地阻抗数值的测量和分析，可以发现接地系统中存在的问题，从而指导接地系统的改进。
3.接地系统的维护：定期测量接地阻抗数值，可以及时发现接地系统中的故障，保证接地系统的正常运行。
四、接地阻抗数值的影响因素1.接地装置的设计和施工质量：接地装置的设计和施工质量直接影响到接地阻抗数值。
合理的接地装置设计、良好的施工质量可以降低接地阻抗数值。
2.接地体的材料和尺寸：接地体的材料和尺寸对接地阻抗数值有较大影响。
通常情况下，接地体材料应选择导电性能好、耐腐蚀的材料；接地体的尺寸应根据接地系统的负荷电流和土壤条件来确定。
3.土壤条件：土壤的导电性能、湿度、密度等条件对接地阻抗数值有较大影响。
在土壤条件较差的地区，可以采用改善土壤的方法来降低接地阻抗数值。
4.环境因素：周围环境的电磁干扰、温度等因素也会影响接地阻抗数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
其定义为：接地短路(故障)电流流过接地装置时，由一端与接地装置连接的金属导体传递的接地装置对地电位。由于接地网电阻（阻抗）的存在，所有接地网都会有地电位升高带来的安全危险。一般情况下，地电位升高在2000伏以内被认为是比较安全的，即对各类低压设备不会构成危害。而大于2000伏则被认为存在较大危险，需要采取隔离措施。实际上，接地网对外界的金属都应采取隔离措施才是比较安全的。
但从有关经验上看，这些差别不是很大，而往往与测试点的方向和位置有更大的关系，即以接地装置为中心，各个方向的测量值都有差异。因此在实际应用中，可以将入地点选为地网中的任意点，这对现场测量是很方便的，可以大大加快测量速度和效率。
关于最大接触电位差的问题，虽然标准中给出的是“接地网孔中心对接地极的最大电位差”，但在实际运行中，几乎难以遇到理论上的情况，测试工作本身也很难操作，这项测试并没有很实际的意义。
接地网参数测试方法
1
目前，我国各地在接地装置测试技术方法上都存在的一定差异，其规范化程度有待提高，由于在相关技术和概念上的理解存在差异有关，有必要在此方面进行进一步深入的探讨，以期获得共识，促进接地装置测量技术水平的提高和测量方法的规范化，为此本文针对这一问题阐述，并结合多年来我们在相关工作的实践经验提出一些看法。欢迎指教。
跨步电位差的定义是指“接地短路(故障)与上述类似的定义不够清晰的问题。同样跨步电位差与测量时的电极布置位置和朝向有很大关系，通常每个不同方向都有差异。
关于最大跨步电位差的问题，是指“接地网外的地面上水平距离0.8m处对接地网边缘接地极的电位差”，对此，通常在接地网的各个主要入口处边缘进行测量，已经具有很好的代表性了。
3
接地网参数的测试是一项常规的技术工作，随着时代和技术的变化，各地也采用了不同的技术方案。一般来说，测试方法本身并不复杂，但从多年来对各地测试工作的了解情况看，现场仍有许多做法不够合理和规范。这里我们对现有几种测试方案进行综述，探讨适合现场应用的相关技术方法。
3.1
在接地网测试方面，长期以来，人们进行了众多的研究和探讨，且发表了很多相关的论文，但往往众说纷纭，莫衷一是。对此，以下就各种方法进行评价。
接地电阻的概念在国内外提出已经有多年了，但近十多年来，国内有关人士提出了接地阻抗这一概念，为此引起了普遍关注。原来随着接地网的规模增大，接地网对大地之间的连通电阻已经不是严格意义上的电阻，呈现出较明显的阻抗特性，即包含了一定的感抗成分（电感引起），特别是采用钢质材料的接地网，由于材料的内电感较大，这一感抗分量尤其明显，但在采用铜质接地材料的地网中，其感性分量不是十分显著。正是由于我国大多数地网是由钢质材料组成，故我国首先引起注意并提出来研究是有其必然性的。目前这一概念的转变已经得到国际上某种程度的认可。
实际上，测试本身的局限性也是必然存在的，由于测试的电流通常很小（相对于短路故障电流来说），一般只有几安到几十安，此时接地极本身的磁化曲线尚未进入饱和区段，钢质材料的内电感影响就显得较为突出，导致测量中的感抗分量比较明显和突出。而在故障电流下，钢质接地极材料已经进入饱和区段，内电感分量大幅度降低，接地极的感抗分量主要体现为外电感，其值仅比铜质材料略高。因此，在大多数情况下，接地网感抗分量的测试数据比实际短路故障情况要大，即被高估了。因此，采用接地电阻的概念仍然具有很大的实际意义。国际上长期以来没有注意到感抗这一分量也与铜质材料的感性分量较低有很大的关系，因为铜质接地材料在国外被广泛运用。
目前既有采用接地电阻也有采用接地阻抗的概念，通常由于接地阻抗中感抗成分很小（普遍占较小的比例，一般在5%~20%以下，对接地阻抗值的影响大多在5%以内）。对此，我们认为，作为概念而言，出于准确性的表达，可以采用接地阻抗的名称，但就实用性而言，以接地电阻来称呼仍然具有更加实际的意义。
由于绝大多数地网的阻抗成分以阻性分量为主（大于95%），因此，即使采用不够十分严格的纯电阻概念，其所包含的实际意义也是非常实用的。若需要严格按阻抗定义，则测量方法上就必须遵循阻抗测试的原理来进行，否则，测量数据就违背了这一概念。因此，对于一般非特大型的接地网，尤其是接地电阻值较 高（0.5欧以上）的地网，感抗的影响就更低。
3.1.1
这是最初人们测量接地装置时所采用的基本方法，也是关于接地电阻的认识的基本出发点，即认为地网的接地电阻等于电压除以电流的商，如下式所示。随着对“接地阻抗”概念的重新认识，目前这种方法又获得不少专业人员重视。
电压电流法的测量设备和仪表相对较为简单，但可能会遇到测量原理上的先天不足问题，主要是测量导线间的互感问题会很大程度上影响测量数据。由于大型地网面积较大，几何尺寸大，电压极/电流极的引线就必须放置比较长，否则难以满足准确测量的要求。一般测量引线都在2000~5000米左右，有些可能更长。根据互感计算可知，每千米的互感抗可以达到0.35~0.50欧左右，这样测量引线的总阻抗可以达到0.70~2.5欧，其值与大多数接地网的阻抗水平处在一个等级范围，如果不采取措施，则测量误差是很大的。因此，采用电压/电流法时，必须确保测量引线间不会有互感抗，可以采三角布线法来消除互感，如30度法等。
2
2.1
接地电阻的定义----指的就是接地装置对大地的电阻，接地电阻的数值等于接地装置对大地的电位差与通过接地极流入地中电流的比值。对于接地网，通常是按工频交流电流求得的电阻，称为工频接地电阻。如采用冲击电流求得的接地电阻，称为冲击接地电阻。一般情况下，凡未标明为冲击接地电阻（阻抗）的，通常都是指工频接地电阻（阻抗）。在DL/T621—1997《交流电气装置的接地》标准中，接地电阻指的是包括接地极、接地线以及土壤电阻的总和。虽然在物理定义上是表示阻抗，但名词含义却是电阻，在该标准中并没有就电阻与阻抗的概念差异进行区分。
2.2
接触电位差的定义是指短路电流经过接地装置后，在接地电极与土壤之间形成的电位差，在DL/T621—1997《交流电气装置的接地》标准中给出的定义是，“接地短路(故障)电流流过接地装置时，大地表面形成分布电位，在地面上离设备水平距离为0.8m处与设备外壳、架构或墙壁离地面的垂直距离1.8m处两点间 的电位差”。关于接地电流入地点是否就是测试点，标准并没有给出一个准确的定义。而是通指“接地短路(故障)电流流过接地装置时”，但在有关教科书上则通常指测试点入地，这在测试结果上是有一定区别的，后者测量结果包括接地装置引下线的阻抗电压，而前者主要包括接地网的电阻压降。
