串联电路电压的规律

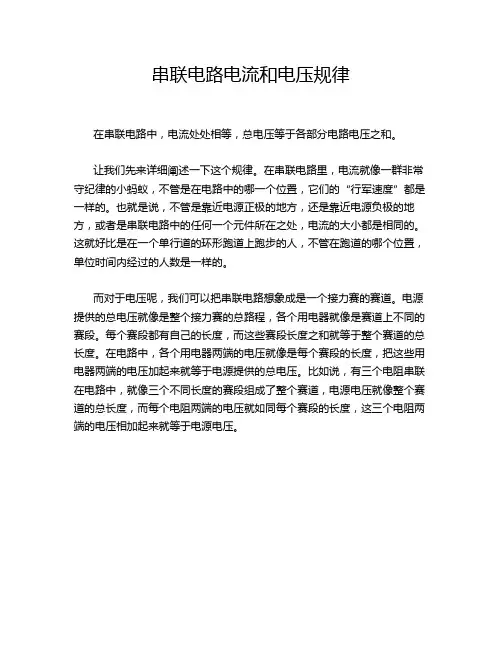

串联电路电流和电压规律
串联电路电流和电压规律在串联电路中,电流处处相等,总电压等于各部分电路电压之和。
让我们先来详细阐述一下这个规律。
在串联电路里,电流就像一群非常守纪律的小蚂蚁,不管是在电路中的哪一个位置,它们的“行军速度”都是一样的。
也就是说,不管是靠近电源正极的地方,还是靠近电源负极的地方,或者是串联电路中的任何一个元件所在之处,电流的大小都是相同的。
这就好比是在一个单行道的环形跑道上跑步的人,不管在跑道的哪个位置,单位时间内经过的人数是一样的。
而对于电压呢,我们可以把串联电路想象成是一个接力赛的赛道。
电源提供的总电压就像是整个接力赛的总路程,各个用电器就像是赛道上不同的赛段。
每个赛段都有自己的长度,而这些赛段长度之和就等于整个赛道的总长度。
在电路中,各个用电器两端的电压就像是每个赛段的长度,把这些用电器两端的电压加起来就等于电源提供的总电压。
比如说,有三个电阻串联在电路中,就像三个不同长度的赛段组成了整个赛道,电源电压就像整个赛道的总长度,而每个电阻两端的电压就如同每个赛段的长度,这三个电阻两端的电压相加起来就等于电源电压。
为了让大家更好地理解,我们可以举个实际的例子。
想象一下圣诞树上串联的小彩灯。
当我们把这些小彩灯串起来接上电源的时候,电流就会从电源出发,依次流过每一个小彩灯。
不管是最上面的小彩灯,还是最下面的小彩灯,通过它们的电流大小都是一样的。
而对于电压来说,电源的电压就被分配到了每一个小彩灯上,所有小彩灯两端的电压之和就等于电源的电压。
如果其中一个小彩灯灯丝断了,整个电路就会断开,这是因为串联电路中电流只有一条路径,一处断开就会导致整个电路无法形成回路,这也从侧面体现了串联电路电流处处相等的特性。
再比如说,在一些老式的手电筒里,电池、灯泡和开关是串联的。
电流从电池的正极流出,经过开关、灯泡,再回到电池的负极。
在这个过程中,通过开关、灯泡的电流都是一样的。
而电池的电压就被灯泡“消耗”掉了,电池电压等于灯泡两端的电压(忽略电池内阻和导线电阻的情况下)。

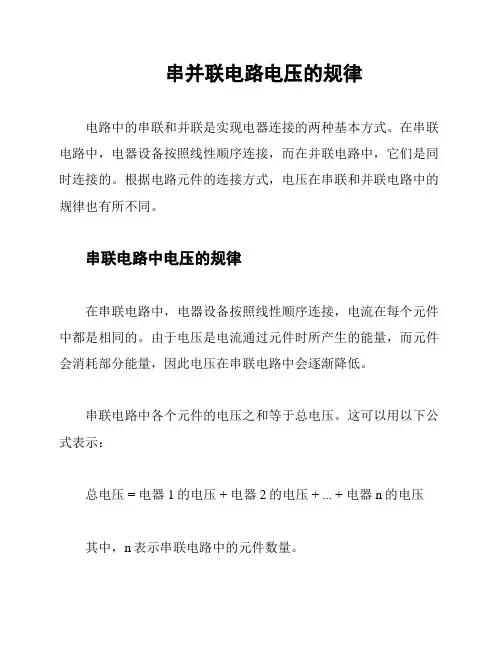

串并联电路电压的规律
串并联电路电压的规律电路中的串联和并联是实现电器连接的两种基本方式。
在串联电路中,电器设备按照线性顺序连接,而在并联电路中,它们是同时连接的。
根据电路元件的连接方式,电压在串联和并联电路中的规律也有所不同。
串联电路中电压的规律在串联电路中,电器设备按照线性顺序连接,电流在每个元件中都是相同的。
由于电压是电流通过元件时所产生的能量,而元件会消耗部分能量,因此电压在串联电路中会逐渐降低。
串联电路中各个元件的电压之和等于总电压。
这可以用以下公式表示:总电压 = 电器1的电压 + 电器2的电压 + ... + 电器n的电压其中,n表示串联电路中的元件数量。
并联电路中电压的规律在并联电路中,电器设备是同时连接的,每个元件上的电压相同。
由于电流在每个元件上分流,元件消耗的能量也相应减少,因此并联电路中的电压保持一致。
并联电路中各个元件的电压相同,等于总电压。
这可以用以下公式表示:总电压 = 电器1的电压 = 电器2的电压 = ... = 电器n的电压串并联电路中电压的规律在串并联电路中,电器设备既存在串联又存在并联。
在这种情况下,我们可以通过分析电路拓扑和应用基本电路规律来确定电压的规律。
总的原则是,在串并联电路中,电压在串联部分逐渐降低,在并联部分保持一致。
可以按照以下步骤进行分析:1. 根据电路拓扑,确定串联和并联部分。
2. 在串联部分,根据串联电路中电压的规律,计算各个元件的电压。
3. 在并联部分,根据并联电路中电压的规律,确定各个元件的电压。
4. 将串联部分和并联部分的电压相加得到总电压。
通过以上步骤,我们可以确定串并联电路中各个元件的电压和总电压。
---希望以上内容能够帮助您了解串并联电路中电压的规律。
如有其他问题,请随时提问。
串并联电路中电压的规律实验报告
串并联电路中电压的规律实验报告实验目的:通过实验研究串并联电路中电压的规律。
实验仪器:电源、电压表、电阻器、导线等。
实验原理:1. 串联电路:在串联电路中,多个电阻元件依次连接在一起,电流经过每个电阻元件时都是相同的,而电压则分别降落在每个电阻元件上,总电压等于各个电压之和。
2. 并联电路:在并联电路中,多个电阻元件分别连接在电源的两个节点上,其并联的节点上电压相同,而电流则分别通过每个电阻元件,总电流等于各个电流之和。
实验步骤:1. 搭建串联电路:将电源的正极与一个电阻连接,再将这个电阻的另一端与第二个电阻连接,依次将所有电阻都连接起来,最后将电源的负极与最后一个电阻连接。
电阻的值可以选择不同的数值。
2. 将电压表连接在串联电路中,测量在不同的电阻上的电压值,并记录。
3. 搭建并联电路:将电源的正极分别与多个电阻的一端连接,再将这些电阻的另一端连接在一起,最后将电源的负极连接在这些电阻连接处。
电阻的值可以选择不同的数值。
4. 将电压表连接在并联电路中,测量在不同的电阻上的电压值,并记录。
实验数据:1. 串联电路中电压的测量结果:电阻1上的电压:V1 = 2V电阻2上的电压:V2 = 3V电阻3上的电压:V3 = 4V总电压:Vtotal = V1 + V2 + V3 = 2V + 3V + 4V = 9V2. 并联电路中电压的测量结果:电压测量结果与电阻的具体数值和连接方式有关,根据实验条件进行测量并记录。
实验结论:1. 在串联电路中,电压之和等于总电压。
即Vtotal = V1 + V2+ V3 + ... + Vn,其中V1、V2、V3...为各个电压值。
2. 在并联电路中,每个电阻的电压都相等,总电压等于任一电阻上的电压。
即Vtotal = V1 = V2 = V3 = ... = Vn。
3. 串联电路中,电阻越多,总电压会有所增加;而并联电路中,电阻越多,总电压会有所减小。
4. 串联电路中,电流经过每个电阻元件时都是相同的;并联电路中,电流分别通过每个电阻元件,总电流等于各个电流之和。

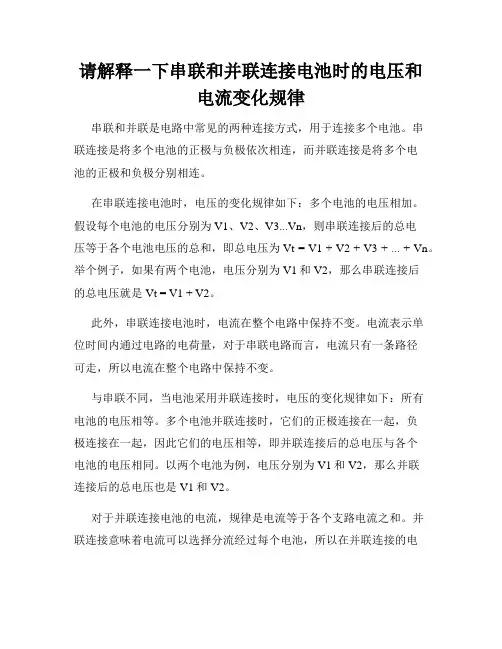

请解释一下串联和并联连接电池时的电压和电流变化规律
请解释一下串联和并联连接电池时的电压和电流变化规律串联和并联是电路中常见的两种连接方式,用于连接多个电池。
串联连接是将多个电池的正极与负极依次相连,而并联连接是将多个电池的正极和负极分别相连。
在串联连接电池时,电压的变化规律如下:多个电池的电压相加。
假设每个电池的电压分别为V1、V2、V3...Vn,则串联连接后的总电压等于各个电池电压的总和,即总电压为Vt = V1 + V2 + V3 + ... + Vn。
举个例子,如果有两个电池,电压分别为V1和V2,那么串联连接后的总电压就是Vt = V1 + V2。
此外,串联连接电池时,电流在整个电路中保持不变。
电流表示单位时间内通过电路的电荷量,对于串联电路而言,电流只有一条路径可走,所以电流在整个电路中保持不变。
与串联不同,当电池采用并联连接时,电压的变化规律如下:所有电池的电压相等。
多个电池并联连接时,它们的正极连接在一起,负极连接在一起,因此它们的电压相等,即并联连接后的总电压与各个电池的电压相同。
以两个电池为例,电压分别为V1和V2,那么并联连接后的总电压也是V1和V2。
对于并联连接电池的电流,规律是电流等于各个支路电流之和。
并联连接意味着电流可以选择分流经过每个电池,所以在并联连接的电路中,电流分成多个支路,分别经过每个电池,最后再合并成总电流。
因此,对于并联连接的电池,电流等于各个支路电流之和。
综上所述,串联连接多个电池时,电压等于各个电池电压的总和,而电流在整个电路中保持不变。
而并联连接多个电池时,电压等于各个电池的电压,而电流等于各个支路电流之和。
这两种连接方式在电路中会产生不同的电压和电流变化规律。
电路中的串联和并联规律
电路中的串联和并联规律电路是由电子元件组成的系统,其中串联和并联是电路中常见的连接方式。
串联表示将电子元件一个接一个地连接在一起,而并联则表示将电子元件并排连接在一起。
在电路中,串联和并联不仅能够实现不同的电路功能,还有一些规律和特点。
一、串联规律串联连接是指将电子元件依次连接在一起,电流只有一个路径可以通过。
在串联连接中,电流大小相等,而电压会分配给序列中的每个元件。
1. 电流相等:根据基尔霍夫第一定律(电流守恒定律),在串联电路中,电流只有一个路径可以通过,因此整个电路中的电流是相等的。
2. 电压分配:按照欧姆定律,电压(V)等于电流(I)乘以电阻(R)。
在串联电路中,电压会根据电阻大小在电子元件之间进行分配,较大的电阻会分配到较大的电压,而较小的电阻会分配到较小的电压。
二、并联规律并联连接是指将电子元件并排连接在一起,电流分别从每个路径通过。
在并联连接中,电压相等,而电流会分配给并联中的每个元件。
1. 电压相等:在并联电路中,所有并联的元件之间的电压是相等的,因为它们连接在相同的节点上。
2. 电流分配:根据基尔霍夫第一定律,电流在节点处守恒,所以在并联电路中,总的电流等于每个路径中的电流之和。
较小的电阻上会有较大的电流通过,而较大的电阻上会有较小的电流通过。
并联电路中的电阻越大,电流越小。
串联和并联的区别和应用串联连接和并联连接在电路中有不同的应用。
1. 串联连接:串联电路可以用于实现电阻、电容和电感器件的等效值叠加。
例如,在一个串联电路中使用两个电阻,它们的阻值分别为R1和R2,那么它们的等效电阻(RT)可以通过RT = R1 + R2计算得出。
2. 并联连接:并联电路可以用于实现电源的并联和电阻的并联。
当电子元件并联连接时,它们可以共享电源的电压,这在需要提供更大电流的情况下很有用。
此外,当电阻并联时,它们的等效电阻(RT)可以通过RT = 1/(1/R1 + 1/R2)计算得出。
结论串联连接和并联连接是电路中常见的连接方式。
串联电路规律
电流规律:串联电路中各处电流压规律:串联电路总电压等于各部分电路电压之和
公式:U总=U1+U2(串联分压)
电压分配规律:串联电路中导体电压之比等于他们的电阻之比
公式:U1:U2=R1:R2
电阻规律:串联电路总电阻等于各部分电阻之和
公式:R总=R1+R2
并联电路规律
电流规律:并联电路总电流等于各支路电流之和
公式:I总=I1+I2(并联分流)
电压规律:并联电路中各支路电压相等
公式:U总=U1=U2
电流分配规律:并联电路各支路电流之比,等于它们电阻的反比
公式:I1:I2=R2:R1
电阻规律:并联电路总电阻的倒数等于各部分电阻的倒数之和
公式:R总=
探究串并联电路中电压的规律
探究串并联电路中电压的规律一、知识回顾1、串联电路电压规律串联电路中,总电压等于各部分电路两端电压之和,即U=U1+U2+ …… +Un2、并联电路电压规律并联电路中各支路两端的电压都相等:U1=U2=……=Un=U二、典型例题例1:在探究串、并联电路规律的实验里,王海小组同学进行了如下操作:(1)①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上,使灯泡发光(如图l所示).②分三次接人电压表,分别测量AB之间、BC之间、AC之间的电压并记入表一.(2)①把上述两个灯泡改接成并联后,接到另一电源上,使灯泡发光(如图2所示).②分三次接入电流表,分别测量A、B、C三点的电流并记入表二.表一表二请你评估:(1)表一的测量结果有一个是错误的,错误的是_ac______,判断的依据是因为__串联电路电压等于各用电器之和________;(2)表二的测量结果是否可能?谈谈你的观点.(3)你认为王海小组同学用两个相同的小灯泡做这个探究实验科学吗?如果是你做,你还会怎样设计实验呢?分析:(1)串联电路两端的总电压等于各部分电路两端的电压之和.(2)并联电路中干路电流等于各支路的电流之和.(3)应选用不同的灯泡做几次实验,是为了让结果具有普遍性.解答:(1)两个灯泡是相同的,灯泡两端的电压应该是相同的,如果实验准确,U AC 跟U AB与U AC之和相等,实验中是存在误差的,但是不会相差很悬殊.错误的是U AC,判断依据是因为U AC跟U AB与U AC之和相差太大.故答案为:U AC;因为U AC跟U AB与U AC之和相差太大.(2)两个灯泡是相同的,两个灯泡中的电流应该是相同的.如果实验准确,I C=I A+I B.实验中是存在误差的,因为A点和B点电流之和接近C点的电流,在误差范围内,符合并联电路干路电流等于各支路电流之和的规律.(3)该同学用两个相同的小灯泡做这个探究实验,实验数据带有特别性,结论会有一定偶然性,不能具有普遍性;因此应选用不同的灯泡多做几次实验.———————————————————————————————————————————————————————例2:某同学在探究串联电路电流和电压特点,实验电路如图.(1)在图中用笔画线做导线,将电压表接入电路,使其测L1两端的电压;(2)电路连接完毕、闭合开关后发现,两灯均不亮,电压表有读数,电流表没有读数,则可能故障是:__________;若电压表指针出现图示情况,则下一步应进行的操作是__________.(3)排除故障后,继续实验,再用电压表测灯L2两端电压,此时电压表需不需要用大量程试触:________,你的理由是_____________________________________________________。
串并联电路电流电压规律
串并联电路电流电压规律
串联电路电流相同,电压分配。
在串联电路中,电流只有一条路径可走,因此电流大小相同。
而电压则会分配给每个电阻,按照欧姆定律,电压和电阻成正比,因此电压越高的电阻所消耗的电功率就越大。
并联电路电压相同,电流分配。
在并联电路中,每个电阻都有不同的电流流过,而总电流则等于各个电阻所消耗的电流的和。
而电压则相同,因为各个电阻的两端都连接在同一个电源的电压上。
由于电压相同,而电阻不同,所以电流负载也不同,电阻越大,则通过电阻的电流越小。
总之,串联电路是电压分配,电流不变,并联电路是电流分配,电压不变。
串联电路中电压规律
串联电路中电压规律
串联电路中电压规律是指在串联电路中,由于电阻元件的存在,电流会分布在各个元件上,而各个元件之间的电压差将受到影响。
因此,在串联电路中,电压不再是一个简单的定值,而是会随着电流的变化而发生变化。
串联电路中电压的规律总结如下:
1、电压法则:在串联电路中,电压的总和等于供电电源的电压。
也就是说,如果有n个电阻元件在串联,那么这n个电阻元件的电压之和等于供电源的电压。
2、电流法则:在串联电路中,各电阻元件的电流都是相等的,并且等于供电源的电流。
也就是说,如果有n个电阻元件在串联,那么这n个电阻元件的电流都等于供电源的电流。
3、Ohm定律:在串联电路中,电流与电压成正比,也就是说,如果有n个电阻元件在串联,那么这n个电阻元件的电压和电流之间存在Ohm定律关系,即电流与电压之间的比值等于电阻元件的阻值。
4、Kirchhoff定律: Kirchhoff定律指出,在串联电路中,所有电压之和等于零,也就是说,如果有n个电阻元件在串联,那么这n个电阻元件的电压之和等于零。
串联电路的电压规律也可以通过电路图来表示,如果有n个电阻元件在串联,那么电路图中的每条线都代表一个电压节点,这些电压节点的电压之和等于供电源的电压,而每个电压节点之间的电压差等于电阻元件的阻值,因此,串联电路中电压规律也可以通过电路图来表示。
串联电路中电压规律对于理解串联电路相当重要,它可以帮助我们更好地了解串联电路的工作原理,从而更好地利用串联电路实现我们的应用。
串联电压公式
串联电压公式
1、串联电路公式:ΣU=U1+U2
电压规律:串联电路两端总电压等于各部分电路两端电压和。
串联电压之关系,总压等于分压和,U=U1+U2.
2、并联电路公式:ΣU=U1=U2
电压规律:并联电路各支路两端电压相等,且等于电源电压。
并联电压之特点,支压都等电源压,U=U1=U2
3、欧姆定律:U=IR(I为电流,R是电阻)但是这个公式只适用于纯电阻电路
电压是推动电荷定向移动形成电流的原因。
电流之所以能够在导线中流动,也是因为在电流中有着高电势和低电势之间的差别。
这种差别叫电势差,也叫电压。
换句话说。
在电路中,任意两点之间的电位差称为这两点的电压。
通常用字母V代表电压。
串、并联电路中电压的规律
串、并联电路中电压的规律以串、并联电路中电压的规律为标题,我们来探讨一下电路中电压的变化规律。
在电路中,电压是电子流动的驱动力,它决定了电流的大小和方向。
串联和并联电路是最基本的电路连接方式,它们在电压的分布和变化上有着不同的规律。
我们来看串联电路。
串联电路是指将电器按顺序连接在一起,形成一个回路。
在串联电路中,电流只有一条路径可以流动,因此电流在各个电器之间保持不变。
根据欧姆定律,电流的大小等于总电压除以总电阻,即I = U/R。
由此可知,在串联电路中,电压的分布是不均匀的,它会根据电阻的大小而分配给各个电器。
具体来说,电压在串联电路中按照电阻的大小成比例地分布,电阻越大的电器所占的电压比例就越大。
接下来,我们来看并联电路。
并联电路是指将电器分别连接在不同的分支上,形成一个分支并列的回路。
在并联电路中,电流可以选择不同的路径流动,因此总电流等于各个分支电流的总和。
同样根据欧姆定律,电流的大小等于电压除以电阻,即I = U/R。
由此可知,在并联电路中,电压的分布是均匀的,各个电器之间的电压相等。
这是因为在并联电路中,各个分支的电阻是独立的,电流可以自由选择路径,所以电压分布是相等的。
总结一下串、并联电路中电压的规律,串联电路中电压的分布是不均匀的,按照电阻的大小成比例分配;而并联电路中电压的分布是均匀的,各个电器之间的电压相等。
这个规律对于电路的设计和分析非常重要,它可以帮助我们更好地理解电路中电压的变化和分配情况。
在实际应用中,我们经常会遇到串联和并联电路的组合。
在这种情况下,电压的规律可以根据串联和并联的顺序来确定。
例如,如果一个电路先是串联电路,再与其他电器并联,那么串联电路中的电压分布按照串联电路的规律进行,而并联电路中的电压分布则按照并联电路的规律进行。
这样,我们可以根据电路的连接方式和顺序,来确定电压的变化规律。
除了串、并联电路的电压规律,我们还需要了解电压的测量和控制。
在电路中,我们可以使用电压表来测量电压的大小。
串联电路电压的规律
串联电路电压的规律引言在电学领域中,串联电路是指多个电阻、电容或电感等元件依次连接在一起,形成一个电流只能沿着一个路径流动的电路。
在串联电路中,电压的分布是一个重要的问题,了解电压的规律对于电路的分析和设计至关重要。
本文将详细介绍串联电路电压的规律。
串联电路的基本概念在串联电路中,电流沿着一个路径流动,通过每个元件的电流相等,而电压则分布在不同的元件上。
因此,了解电压的规律是分析和设计串联电路的基础。
串联电路中电压的分配规律1. 串联电压分配定律串联电路中,电压按照元件的电阻大小进行分配。
根据串联电压分配定律,每个元件的电压与其电阻成正比。
假设串联电路中有n个元件,分别为R1、R2、…、Rn,总电压为V,电流为I。
则每个元件的电压可以用下式表示:V1 = V * (R1 / R总)V2 = V * (R2 / R总)…Vn = V * (Rn / R总)其中,R总表示串联电路的总电阻,可以通过R总= R1 + R2 + … + Rn计算得到。
2. 串联电压分配的例子为了更好地理解串联电压分配规律,我们来看一个具体的例子。
假设有一个串联电路,其中有三个电阻,分别为R1 = 10Ω,R2 = 20Ω,R3 =30Ω。
总电压为V = 12V。
首先计算串联电路的总电阻:R总= R1 + R2 + R3 = 10Ω + 20Ω + 30Ω = 60Ω根据串联电压分配定律,可以计算每个电阻上的电压:V1 = V * (R1 / R总) = 12V * (10Ω / 60Ω) = 2VV2 = V * (R2 / R总) = 12V * (20Ω / 60Ω) = 4VV3 = V * (R3 / R总) = 12V * (30Ω/ 60Ω) = 6V因此,在这个例子中,电阻R1上的电压为2V,电阻R2上的电压为4V,电阻R3上的电压为6V。
3. 串联电压分配的特点从上面的例子可以看出,串联电压分配规律具有以下特点:•电压按照电阻大小进行分配,电阻越大,电压越大;•串联电压分配定律适用于任意数量的串联元件;•串联电压分配定律适用于电阻、电容和电感等元件。
实验串联电路中电压的规律
串联电路中电压的规律:
(目的:探究AC两点间的电压与AB、BC两点间电压的关系)
电路图:
并联电路中电压的规律:
(目的:AC两点间的电压与L1、L2两点间电压的关系)
• 电路图
L1
A
L2
C
探究电阻上的电流跟两端电压的关系:
• 实验电路图 串联电路中电压的规律:
“一上一下”接法,同时在闭合开关前,滑动变阻器要移到最大阻值处,保护电路。 (目的:AC两点间的电压与L1、L2两点间电压的关系) (目的:AC两点间的电压与L1、L2两点间电压的关系) 三 实验注意事项: (目的:探究AC两点间的电压与AB、BC两点间电压的关系) 探究电阻上的电流跟两端电压的关系: 串联电路中电压的规律:
V
测量小灯泡的电阻
( 实验原理:根据欧姆定律I=Байду номын сангаас/R可得,电阻的大小R=U/I,
检查电所路连以接无只误后要再闭我合开们关!测出导体两端的电压和通过导体的电流,再根
在连接实验电路时,开关必须处于断开状态。
串 (联目电的据路 :中 A公C电两压点式的间规的R律电=:压U与L/1I、即L2两可点间以电压求的关出系)电阻,这种方法叫做“伏安法”测 电阻) (目的:AC两点间的电压与L1、L2两点间电压的关系)
(目的:AC两点间的电压与L1、L2两点间电压的关系)
• 电路图 V (目的:探究AC两点间的电压与AB、BC两点间电压的关系)
“一上一下”接法,同时在闭合开关前,滑动变阻器要移到最大阻值处,保护电路。 探究电阻上的电流跟两端电压的关系:
测量小灯泡的电阻
( 实验原理:根据欧姆定律I=U/R可得,电阻的大小R=U/I,所以只要我们测出导体两端的电压和通过导体的电流,再根据公式R=U/I
串、并联电路的电流、电压和电阻的规律
串并联电路的电流、电压和电阻的规律 一、串联电路: 1、串联电路中的电流处处相等。
n I I I I ⋅⋅⋅⋅===212、串联电路两端的总电压等于各部分电路两端电压之和。
n U U U U ⋅⋅⋅⋅++=213、串联电路的总电阻等于各串联电阻之和。
n 21+R +R +R =R ⋅⋅⋅⋅(电阻串联越多电路总电电阻越大,因为电阻串联相当于增加了导体的长度。
) 串联电路的总电阻比任何一个分电阻都大(比最大的那个电阻还大)。
4、串联电阻分压串联电路中,各部分电路两端的电压与各自的电阻成正比。
)即串联()即串联RR U U R U R U I I R R U U R R U U R U R U I I R R U U 111111121212211212121;(;=∴⇒====∴⇒=== 串联电路(串联电阻)有分压作用,说明在串联电路中,电阻越大分得的电压越大,电阻小分得的电压小。
二、并联电路:1、并联电路的干路的电流等于各支路电流之和。
n I I I I ⋅⋅⋅⋅++=212、并联电路两端的总电压与各支路两端的电压相等。
n U U U U ⋅⋅⋅⋅===213、并联电路总电阻的倒数等于各并联电阻的倒数之和。
R 1=11R +21R +……+n R 1 或R=2121R R R R +(只适用两个电阻并联)电阻并联越多电路的总电阻越小,电阻并联相当于增大了导体的横截面积。
(同时并联使用的用电器越多,电路的总电流越大)并联电路的总电阻比任意一条支路的电阻都小(比最小的那个电阻还小)。
在并联电路中,若其中某一个电阻变大或变小,则总电阻也将相应的变小或变大。
4、并联电阻分流并联电路各支路中的电流与自身电阻成反比)即并联()即并联111111112212211211221;(;R R I I IR R I U U R R I I R R I I R I R I U U R R I I =∴⇒====∴⇒=== 并联电阻有分流作用,在电源电压稳定的条件下,增加并联电路中的支路,对原各条支路无影响。
16.2串联电路电压规律
出现哪些问题?
•线路连接不要出现短路或断路。(灯泡不亮、电压表无示数)
•电压表使用要正确。(零刻线调节、连接方式、正负接线柱、量 程选择、读数) •换用不同规格用电器,改变电源电压,多次测量。(体现出结论 的普遍性,避免出现偶然性。)
四 学以致用
1、如图所示的测量电路中, 闭合开关后电压表V1的示数 为2.5V,V3的示数为6V, 则V2的示数为_______. 3.5V
5.如图所示,电源电压恒定 ,当开关S1闭合,S2断开时 ,电压表示数为3V;当S1断开 ,S2闭合时,电压表示数为 4.5V。则灯L1两端电压为 _____v, 3 灯L2两端电压为 1.5 ________V ,电源电压为4.5 _________V.
L1 S1
L2
S2
6.如图所示电源电压为4.5V
2.根据左边电路图,连接右边实物图
3.如右图所示小灯泡L1、L2 是____ 串 联,电压表测的是 ______ 两端的电压。 L2
4.如上图所示电路中,当开关S断开后,电压表的示 数为8V,当开关S闭合后,电压表的示数表示是3.8V。 则下列说法正确的是( D ) A、L2两端电压4.2V B、L1两端电压3.8V C、电源电压11.8V D、L1、L2两端电压之和是8V
第一 次测 量
第二 次测 量
R1两 端电 压
R2两 端电 压ቤተ መጻሕፍቲ ባይዱ
电源 两端 电压
新知探究
5.数据分析,得出结论
UAB / V
第一次测量 第二次测量
UBC / V
UAC/V
...
结论:串联电路电源两端电压等于各用电器两端电
压之和。
新知探究
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Байду номын сангаас
课后作业
1、一个用电器工作时,要求电源电压6v,
现用干电池做电源,需要几个电池?怎样连接?
2、如图,闭合开关后灯泡L1两端电压表的示数为
2.5V,电源两端的电压表示数为3.8V, 灯泡L2两端
的示数应为多少伏?L1
实验步骤
1.调节电压表指针指零,检查器材; 2.按照电路图连接电路。断开开关,检查电 路; 3.用电压表测量灯L1两端的电压,记为U1; 4.用电压表测量灯L2两端的电压,记为U2, 测量灯L1、L2两端的总电压为U,记入表格; 5.更换灯泡,重复步骤3、4;
6.总结总电压和分电压关系。
探究串联电路电压的规律
L1
L2
U1
U2
U
U=U1+U2
想想做做
把几节电池串联起来组成电池组,用电压表分 别测量每节电池两端的电压,然后测量这个电池组 两端的电压。它们之间有什么关系?
电池串联的电压规律: 实验结果表明:电池组两端的电压等于每节电 池电压之和。
练一练
实验设计:
1.电源, 灯泡, 开关各一个,组成串联电路, 用一个电流表测电流,一个电压表测灯的电压,画 出电路图。
L2
VV V
第十六章 第2节
串联电路中电压的规律
观察并思考
不同规格的两灯 泡串联。闭合开关, 两灯都能发光吗?发 光亮度一样吗?
L1
L2
提出问题 1.为什么两灯的发光情况会不一样? 2.串联电路电压会有什么关系?
一、探究串联电路电压的规律
猜想假设
设计实验
设计实验电路 并画出电路图。
L1
L2
A
B
C
一、探究串联电路电压的规律
进行实验 ①测灯L1两端的电压 ②测灯L2两端的电压
L1
L2
L1
L2
探究串联电路电压的规律
进行实验 ③串联电路两端电压
④电源两端电压
L1
L2
L1
L2
⑤ 改变两个小灯泡的规格重做上述实验。
探究串联电路电压的规律
记录数据
分析数L据1得出结论
探究串联电路电压的规律
结论 串联电路总电压等于各部分两端电压之和。
