第十六章电压电阻基础知识点填空
第十六章 电压电阻知识点
第十六章电压电阻第一节、电压一、电压（U）:是形成电流的原因（①电压使电路中的自由电荷定向移动形成了电流②电源是提供电压的装置）二、电路中获得持续电流的条件：①电源（即有电压）②通路三、单位：伏特——伏——V 常见单位：千伏（KV）、伏（V）、毫伏（mV）四、常见电压值：一节干电池1.5V；一节蓄电池2V；家庭电压220V；安全电压不高于36V。
五、电压表————测量“**两端”电压的仪器（1）构造：三个接线柱两个量程：①0—3V（分度值0.1V）②0—15V（分度值0.5V）（2）电路图符号：（3）使用方法（四要、一可以）①要看：看量程、分度值、刻度线是否磨损、指针是否指0，不指0要用调零螺母调节②要并联：电压表要并联在被测用电器的两端。
③要正进负出：电流从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
④要会选合适的量程：知道时，选适当量程；不知道时，先大后小（试触法）⑤可以直接将电压表连在电源两端，此时电压表测得是电源电压六、利用电流表、电压表判断电路故障第二节、串并联电路中电压的规律一、在探究串、并联电路电压规律实验中（1）每次要用规格不同的灯泡（2）要多更换几组规格不同的灯泡多次测量——目的：使结论具有普遍性二、串联电路：在串联电路中电源电压（总电压）等于各用电器两端电压之和（即U总=U1+U2+...... ）三、并联电路：在并联电路中各支路两端的电压相等且等于电源电压（总电压）（即U总=U1=U2=......）第三节、电阻一、电阻（R）1、定义：反映对电流阻碍作用的大小2、单位：欧姆——欧——Ω，其他常用单位：、兆欧（MΩ）、千欧（KΩ）、欧（Ω）3、导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积决定，与温度有关。
（与是否接入电路、与外加电压及通过电流大小等外界因素均无关。
）二、电阻分类：1、定值电阻：电阻不变的电阻器——简称“电阻”（例如：电阻、灯泡）（定值电阻电路图符号：）2、可变电阻：电阻可变的电阻器（例如：滑动变阻器、电位器）第四节变阻器一、变阻器改变电阻的方法：（1）材料（2）长度（3）横截面积（4）温度二、滑动变阻器1、构造：瓷筒、线圈、滑片、金属棒、4个接线柱。
九年级物理全册第十六章电压电阻知识点归纳总结(精华版)(带答案)
九年级物理全册第十六章电压电阻知识点归纳总结(精华版)单选题1、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12L c=12L d，横截面积关系为Sa=Sb=Sc=12S d，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。
将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系答案：Aa、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为L a=L b=12L c=12L d横截面积关系为S a=S b=S c=12S dA．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D 错误。
故选A。
2、如图所示是某同学探究串联电路的电压规律所连接的电路。
闭合开关后，发现小灯泡L1不发光，但小灯泡L2正常发光，且电压表有示数。
下列说法正确的是（）A．电压表测量的是小灯泡L2两端的电压B．小灯泡L1不发光可能是小灯泡L1断路C．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱答案：AA．由图可知，两个灯泡串联，电压表和L2并联，电压表测量L2两端的电压，故A正确；B．如果小灯泡L1断路，整个电路断路，小灯泡L2不能发光，电压表的示数为零，故B错误；C．小灯泡L1不发光，但小灯泡L2正常发光，电压表有示数，说明电路是通路，可能灯泡L1短路，此时电压表测量电源电压，将导线①的左端改接到a接线柱，电压表测量电源电压，电压表不会被短路，故C错误；D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱，会使电流从电压表的负接线柱流入，正接线柱流出，电压表的指针向左偏，故D错误。
第十六章 电压 电阻知识点总结
第十六章电压电阻知识点总结一、电压1．电压(U):电压是使电路中形成电流的原因，电源是提供电压的装置。
2．电压U的单位是：国际单位是：伏特(V)；常用单位是：千伏(KV)、毫伏(mV)、微伏(µV)。
1千伏=103伏=106毫伏=109微伏。
3．测量电压的仪表是：电压表，它的使用规则是：①电压表要并联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电压不要超过电压表的量程；4．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。
5．熟记的电压值：①1节干电池的电压1.5伏；②1节铅蓄电池电压是2伏；③家庭照明电压为220伏；④对人体安全的电压是：不高于36伏；⑤工业电压380伏。
6.串联电路电压规律：串联电路总电压=个用电器电压之和（U=U1+U2+U3+……）7.并联电路电压规律：并联电路总电压=各支路电压（U=U1=U2=U3=……）二、电阻1．电阻(R)：表示导体对电流的阻碍作用。
(导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小)。
2．电阻(R)的单位：国际单位：欧姆(Ω)；常用的单位有：兆欧(MΩ)、千欧(KΩ)1兆欧=103千欧；1千欧=103欧。
3．决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。
（电阻与加在导体两端的电压和通过的电流无关）4．变阻器：(滑动变阻器和电阻箱)(1)滑动变阻器：①原理：改变接入电路中电阻线的长度来改变电阻的。
②作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
③铭牌：如一个滑动变阻器标有“50Ω 2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。
④正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方。
(2)电阻箱：是能够表示出电阻值的变阻器。
(完整版)九年级物理第16章电压、电阻复习知识点
第16章 《电压和电阻》 知识点第1节 电压1．电压的作用和符号(1) 电压是形成电流的原因。
(电压使电路中自由电荷发生定向移动形成电流)电源的作用就是给用电器提供电压。
(电池的正极的聚集正电荷，负极聚集负电荷)(2) 电压符号：“U ”2．电路中获得持续电流的条件：(缺一不可)⎧⎨⎩电路中有电源电路两端有电压；电路是连通的闭合（即）（即）回路。
表达：“”“”⎧⎨⎩在表达电压时，要说某用电器两端的电压；在表达电流时，要说通过某用电器的电流。
(通过观察水流、水压的模拟实验帮助我们理解电流、电压的概念，这种方法是“类比法”)3．电压的国际单位：V (“伏特”，简称“伏”)电压的常用单位还有：k V (千伏) ；mV (毫伏) 换算关系：33110001010.00110kV V V mV V V⎧⎪⎨⎪⎩＝＝＝＝45．电压的测量 (1) 测量电压：电压表(也叫伏特表) 电压表有0～3V 和0～15V 两个量程，读数时，要看清选择的量程，才能准确读数。
认清各量程的分度值。
甲电压表读数为：2.5V 乙电压表读数为：12V(2) 电压表的使用规则① 电压表要并联在被测电路两端；② 电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏；家庭电压220 V 一节干电池的电压1.5 V 一节蓄电池的电压2 V 安全电压不高于36 VV(“＋”入“－”出：标有“－”号的接线柱靠近电池的负极；另一个接线柱靠近电池的正极) ③ 被测电压不能超过电压表的最大量程；(被测电压超过电压表的最大量程时，测不出电压值，且会烧坏电压表)01531530315V V V V V V ⎧⎪⎪⎨⎪⎪⎩:测量时，先选～量程，用开关试触，若被测电压在间可测量；量程的选择：若被测电压小于则换用～的量程；若被测电压大于则换用更大量程的电压表。
(备注：电压表可以直接连在电源两端，此时电压表测得是电源电压；)7．利用电流表、电压表判断电路故障① 电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表， 则故障原因可能是：电压表损坏；或 电压表接触不良；或 与电压表并联的用电器短路。

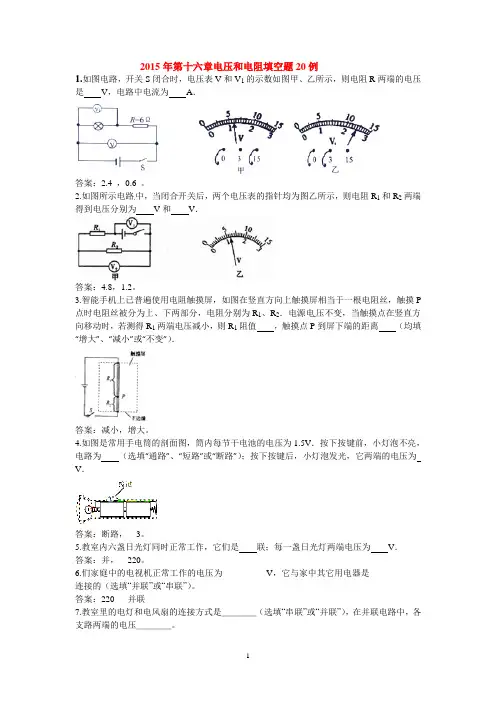

2015年第十六章电压和电阻填空题20例
2015年第十六章电压和电阻填空题20例1.如图电路，开关S闭合时，电压表V和V1的示数如图甲、乙所示，则电阻R两端的电压是V，电路中电流为A．答案：2.4 ，0.6 。
2.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V．答案：4.8，1.2。
3.智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P 点时电阻丝被分为上、下两部分，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值，触摸点P到屏下端的距离（均填“增大”、“减小”或“不变”）．答案：减小，增大。
4.如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V．按下按键前，小灯泡不亮，电路为（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为V．答案：断路，3。
5.教室内六盏日光灯同时正常工作，它们是联；每一盏日光灯两端电压为V．答案：并，220。
6.们家庭中的电视机正常工作的电压为__________V，它与家中其它用电器是____________连接的（选填“并联”或“串联”）。
答案：220 并联7.教室里的电灯和电风扇的连接方式是＿＿＿＿（选填“串联”或“并联”），在并联电路中，各支路两端的电压＿＿＿＿。
答案：并联 相等8.一节干电池的电压是＿＿＿V 。
PM2.5是指大气中直径小于或等于2.5＿＿＿（选填“mm”、“μm ”或“nm”）的细颗粒物，它已成为许多城市空气质量监测的一个项目。
答案：1.5 μm9.如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V ，按下按键前，小灯泡不亮，电路为＿＿＿＿＿（选填“通路”、“短路”、“断路”）；按下按键后，小灯泡发光，它两端的电压为＿＿＿＿＿＿V 。
答案：断路 310.小明用如图所示的电路来探究串联电路的电压关系.已知电源电压为6V ，当开关S 闭合后，发现两灯均不亮．他用电压表分别测a 、c 和a 、b 两点间的电压，发现两次电压表示数均为6V ，由此判定灯＿＿＿＿（选填“L 1”或“L 2”）断路，用电压表测b 、c 两点间的电压表示数为＿＿＿＿V 。

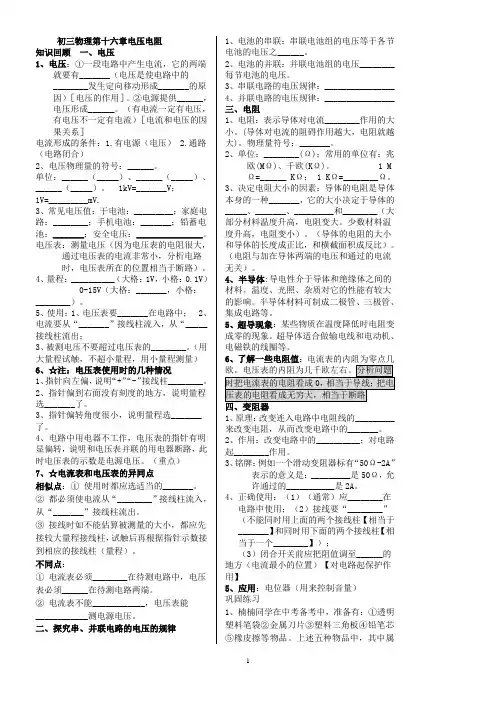

第十六章电压电阻基础知识点填空
初三物理第十六章电压电阻知识回顾一、电压1、电压：①一段电路中产生电流，它的两端就要有_______（电压是使电路中的________发生定向移动形成_______的原因）［电压的作用］。
②电源提供______，电压形成______。
（有电流一定有电压，有电压不一定有电流）［电流和电压的因果关系］电流形成的条件：1.有电源（电压） 2.通路（电路闭合）2、电压物理量的符号：______。
单位：______（_____）、______（_____）、______（_____）。
1kV=_______V；1V=_________mV.3、常见电压值：干电池：_________；家庭电路：________；手机电池：_______；铅蓄电池：_______；安全电压：_______________。
电压表：测量电压（因为电压表的电阻很大，通过电压表的电流非常小，分析电路时，电压表所在的位置相当于断路）。
4、量程：__________（大格：1V，小格：0.1V） 0-15V（大格：_______，小格：________）。
5、使用：1、电压表要_______在电路中； 2、电流要从“_______”接线柱流入，从“_____接线柱流出；3、被测电压不要超过电压表的________。
（用大量程试触，不超小量程，用小量程测量）6、☆注：电压表使用时的几种情况1、指针向左偏，说明“+”“-”接线柱________。
2、指针偏到右面没有刻度的地方，说明量程选_______了。
3、指针偏转角度很小，说明量程选_______了。
4、电路中用电器不工作，电压表的指针有明显偏转，说明和电压表并联的用电器断路，此时电压表的示数是电源电压。
（重点）7、☆电流表和电压表的异同点相似点：①使用时都应选适当的_______。
②都必须使电流从“________”接线柱流入，从“_______”接线柱流出。
③接线时如不能估算被测量的大小，都应先接较大量程接线柱，试触后再根据指针示数接到相应的接线柱（量程）。
新人教版物理第十六章 电压电阻 知识点归纳
第十六章 电压 电阻（知识归纳）第1节 电 压一、电压（U ）1、电源的作用：给用电器两端提供电压。
2、电压的作用：要让一段电路中有电流，它的两端就要有电压。
（电压是产生电流的原因。
）●注：产生电流的条件：①要有电压（电源） ②电路是闭合电路（通路）3、单位：伏特 （伏） 符号：V换算： 1 kV = 103 V ， 1 mV = 10-3 V★4、记住几种常见的电压值：一节干电池：1.5V 一个蓄电池：2V 家庭电路：220V人体安全电压：一般不高于36V二、电压的测量：电压表1、测量电压大小的仪表叫做电压表●2、使用：1）电压表必须__并联__在被测电路中， 2）使电流从电压表的 正接线柱 流进，负接线柱流出。
（正接正，负接负）3）必须正确选择电压表的 量程 。
（如果不知道被测电流的大小，可以用 试触法 ）4）可以把电压表直接接在电源的两极。
●说明：①电压表与谁并联，测的就是谁两端的电压②若正负接线柱接反了，电压表的指针会出现反偏，而且容易损坏电表③电压表的电阻很大，看电路时可以把电压表处当成断路（电压表直接去）3、读数接“-”“3”接线柱时： 量程 0～3V 分度值 0.1V接“-”“15”接线柱时： 量程 0～15V 分度值 0.5V●说明：①电压表与用电器串联接入电路中时，用电器不能工作，电压表测的是电源电压。
②在有电压表的电路中，画电路图或连接实物图时，可先不画（连）电压表，接好电路的其它部分后，再将电压表补接在被测用电器的两端上。
第2节 串、并联电路中电压的规律1、在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
★ 2、串联电路的电压规律：在串联电路，电源的总电压等于各用电器两端电压之和。
公式：12n U U U U =+++L注：串联电池组两端的电压等于每节电池两端电压之和。
★3、并联电路的电压规律：在并联电路中，电源的总电压与各支路中用电器两端的电压相等。
公式：12n U U U U ====L第3节电阻一、电阻1、定义：用电阻来表示导体对电流阻碍作用的大小。
人教版九年级物理第十六章电压电阻基础知识点
第十六章电压电阻 知识网络构建()33612121V=10kV 10mV 10μV “”“”n n U =U U U U =U U U -⎧⎪⎪⎪⎪⎪⎪⎪⎧⎪⎨==⎪⎩⎧⎪⎧⎪⎨⎪+-⎨⎪⎪⎪⎩⎩+++⎧⎪⎨===⎪⎩⎨⎪⎩L L 电压的作用国际单位制单位：伏特电压的单位单位换算：电压表电压表应与被测用电器并联电压的测量测量电压的方法电流应从电压表的接线桂流入，从接线柱流出被测电压不能超过电压表的最大测量值串联：串、并联电路电Ｖ电压压的电压 电阻 规律并联：3610k 10M --⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪Ω⎧⎪⎨Ω=Ω=Ω⎪⎩⎧⎪⎧⎧⎪⎪⎪⎪⎨⎨⎪⎨⎪⎪⎩⎪⎪⎪⎪⎩⎩⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎩电阻的定义国际单位制单位：欧姆（）电阻的单位单位换算：1决定导体电阻大小的因素：材料、长度、横截面积、温度定值电阻器原理滑动变阻器构造电阻器的分类可变电阻器使用方法电阻箱半导体与超导现象电阻知识能力解读（一）电压1．电压：使电路中自由电荷发生定向移动形成电流de 原因，符号是U 。
2．电压de 单位：在SI 制（国际单位制）中，电压de 单位是伏特，简称伏，符号是V 。
电压de 常用单位：千伏(kV)、毫伏(mV)。
1 kV=103 V ，l V=103 mV 。
3．电源de 作用：给电路提供电压。
电源内部不断地使正极聚集正电荷，负极聚集负电荷，使其两极间产生电压。
因此电源是提供电压de 装置，不同de 电源提供de 电压一般不同。
电源两端de 电压可用电压表来测量。
示意图组成及作用水泵（保持一定水压）水管（传送水）水轮机（利用水能de设备）阀门（控制水流de大小、通断）电源（保持一定电压）导线（传输电流）灯泡（用电器）开关（控制电流de通断）要点水泵−−−→保持水压−−−→形成水流电源−−−→保持电压−−−→形成电流名称电压值一节干电池 1.5伏一节铅蓄电池2伏人体de安全电压不高于36伏我国照明电路de电压220伏1．电压表：用来测量电路两端电压de仪表叫做电压表，如图所示。
人教版九年级物理《第16章-电压、电阻》知识点汇总整理(K12教育文档)
人教版九年级物理《第16章-电压、电阻》知识点汇总整理(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（人教版九年级物理《第16章-电压、电阻》知识点汇总整理(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为人教版九年级物理《第16章-电压、电阻》知识点汇总整理(word版可编辑修改)的全部内容。
2018版人教版九年级物理《第十六章电压电阻》知识点汇总第一节电压1、电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特(伏,V）。
比伏特大的有千伏（kV），比伏特小的有毫伏（mV）,1 kV＝103 V，1V＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。
2、电压表：测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。
电压表的示数:量程使用接线柱＊表盘上刻度位置大格代表值小格代表值0~3V“-"和“3"下一行1V0。
1V0~15V“-”和“15”上一行5V0.5V在0~15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。
＊部分电流表的三个接线柱是“+”、“3”和“15”。
这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3"和“15"流出。
正确使用电压表的规则:①电压表必须和被测的用电器并联。
如果与被测用电器串联,会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。
如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
第十六章《电压 电阻》复习
两个 0～0.6A 量程 0～3A
不能与电源直接 相连
两个 0～3V 量程 0～15V 可以与电源直接 相连
第十六章 《电压 电阻》复习
练习：
1.下列说法中，正确的是（ B ） A.电路中只要有电压，就一定会有电流 B.电压是产生电流的必要条件 C.电路中有电源就一定会有持续电流 D.通过导体的电压是形成电流的原因
第十六章 《电压 电阻》复习
练习：
1、下面有关导体电阻的说法中正确的是（ C ）
A、导体没有电阻，绝缘体才有电阻
B、铜的电阻比铁小
C、粗细、长短都相同的铜丝和铁丝相比，铁丝的 电阻大 D、要改变导体的电阻，可以通过改变电阻两端的 电流来改变
第十六章 《电压 电阻》复习
四、变阻器 1、滑动变阻器 改变电阻丝在电路中的长度 原理： 铭牌： 表示变阻器的最大阻值 200Ω ，被允许通过的 最大电流为1.5A 使用：①滑动变阻器串联 ____在电路中 一上一下 ②接线的时候要遵循“_______” 的原则 ③闭合电路前，滑片要滑到电 最大 的位置 阻_____
A
B
C
D
第十六章 《电压 电阻》复习
电压表与电流表(相同点)
1、使用前都要校零。 2、使用时必须让电流从“+”接线 柱流进去，从“－”接线柱流出来。
3、被测电流或电压的大小都不能超出 电表的量程。
第十六章 《电压 电阻》复习
电压表与电流表(不同点)
序号
1
2 3
电流表
串联在电路中
电压表
并联在电路两端
电压表测L1两端的电压
L2
2、开关闭合，测 电源 电压，开关断 _____ 开测_____ L2 电压。
L1
电压电阻知识点填空
电压电阻知识点填空一、电压1、电压的作用：电压是使电路中形成（电流）的原因，（电源）是提供电压的装置。
2、电压的单位：国际单位：（伏特），简称伏，符号是（ V ）。
常用单位：千伏（ kV ）、毫伏（ mV ）、微伏（μV ）。
换算关系：1kV ＝（ 1000 ）V，1V ＝（ 1000 ）mV，1mV ＝（ 1000 ）μV。
3、常见的电压值：一节干电池的电压：（ 15V ）。
一节蓄电池的电压：（ 2V ）。
家庭电路的电压：（ 220V ）。
对人体安全的电压：不高于（ 36V ）。
二、电压表1、电压表的用途：测量电路两端的（电压）。
2、电压表的符号：（）。
3、电压表的量程：小量程：（ 0 3V ），分度值为（ 01V ）。
大量程：（ 0 15V ），分度值为（ 05V ）。
4、电压表的使用规则：电压表要（并联）在电路中。
电流要从电压表的“（＋）”接线柱流入，从“（）”接线柱流出。
被测电压不要超过电压表的（量程）。
在预先不知道被测电压的大小时，应先用（大量程）试触。
三、串联电路的电压规律1、串联电路中电源两端的电压等于各用电器两端电压之和，即 U＝（ U1 ＋ U2 ＋… ＋ Un ）。
2、串联电路中，各用电器两端的电压与电阻成正比，即 U1 ： U2＝（ R1 ： R2 ）。
四、并联电路的电压规律1、并联电路中电源两端的电压与各支路用电器两端的电压（相等），即 U ＝（ U1 ＝ U2 ＝… ＝ Un ）。
五、电阻1、电阻的定义：表示导体对电流（阻碍作用）大小的物理量。
2、电阻的单位：国际单位：（欧姆），简称欧，符号是（Ω ）。
常用单位：千欧（kΩ ）、兆欧（MΩ ）。
换算关系：1MΩ ＝（ 1000 ）kΩ，1kΩ ＝（ 1000 ）Ω。
3、决定电阻大小的因素：导体的（材料）。
导体的（长度），在材料和横截面积相同时，导体越长，电阻越（大）。
导体的（横截面积），在材料和长度相同时，导体的横截面积越大，电阻越（小）。
九年级物理全一册“第十六章 电压 电阻”必背知识点
九年级物理全一册“第十六章电压电阻”必背知识点一、电压1. 电压的定义电压是形成电流的原因，它使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
电压可以理解为电势差，类似于水位差使水流动，电压差则使电荷在电路中流动。
2. 电压的符号与单位符号：通常用大写字母U表示。
单位：国际单位是伏特 （V），常用单位还有千伏 （kV）、毫伏 （mV）等。
单位换算关系为：1kV = 10^3V，1V = 10^3mV。
3. 常见电压值一节干电池的电压是1.5V。
一节蓄电池的电压是2V。
我国家庭电路的电压是220V。
对人体安全的电压是不高于36V。
4. 电压的测量仪器：电压表，符号为V。
使用方法：电压表要并联在电路中。
电流要从电压表的 “正接线柱”流入，“负接线柱”流出。
选择合适的量程，被测电压不要超过电压表的最大量程。
5. 电压表的读数读数前要看清量程和分度值。
指针位置与零刻度之间的格数乘以每小格代表的电压值即为读数。
6. 串联与并联电路中的电压规律串联电路中，总电压等于各部分电路两端电压之和。
并联电路中，各支路两端的电压相等，且等于总电压 （电源电压）。
二、电阻1. 电阻的定义电阻表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
2. 电阻的符号与单位符号：通常用大写字母R表示。
单位：国际单位是欧姆 （Ω），常用单位还有千欧 （kΩ）、兆欧 （MΩ）等。
单位换算关系为：1MΩ= 10^3kΩ，1kΩ= 10^3Ω。
3. 影响电阻大小的因素材料：不同材料的导体电阻不同。
长度：在其他条件相同的情况下，导体的长度越长，电阻越大。
横截面积：在其他条件相同的情况下，导体的横截面积越小，电阻越大。
温度：金属导体的电阻随温度升高而增大，半导体材料的电阻受温度影响更大。
4. 电阻的分类定值电阻：电阻值不变的电阻。
可变电阻 （变阻器）：电阻值可以改变的电阻，如滑动变阻器。
5. 滑动变阻器构造：由瓷筒、电阻丝、滑片、金属棒、接线柱等组成。
九年级物理全册第十六章电压电阻必考知识点归纳(带答案)
九年级物理全册第十六章电压电阻必考知识点归纳单选题1、下列说法正确的是（）A．电压是使电荷定向移动形成电流的原因B．摩擦起电的本质是创造了新的电荷C．金属导体中，自由电子定向运动的方向，就是电流的方向D．小灯泡不接入电路时，通过的电流为零，小灯泡的电阻也为零答案：AA．电压的作用是形成电流，即电压使电荷发生定向移动，故A正确；B．摩擦起电是电荷的转移，从一个物体移动到另一个物体，电荷没有减少，也没有增加，故B错误；C．正电荷定向移动的方向规定为电流方向，所以金属导体中自由电子定向移动方向与电流方向相反，故C错误；D．电阻是导体的属性，与电流的有无无关，所以没有电流时，小灯泡的电阻也不为0，故D错误。
故选A。
2、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路答案：BA．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；B．若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；C．若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。
故选B。
3、请你仔细观察并分析电路图，下列说法正确的是（）A．两灯串联，两电压表示数相同B．两灯并联，两电压表示数不同C．两灯串联，两电压表示数不同D．两灯并联，两电压表示数相同答案：C由电路图可知，电流从电源正极流出，依次流过开关、灯泡L1、灯泡L2后流回电源负极，即两灯串联，电压表V1测电源电压，电压表V2测灯泡L2两端的电压，由串联电路电压规律可知，电压表V1示数大于电压表V2。
【单元练】《易错题》初中九年级物理第十六章【电压和电阻】知识点复习(培优练)
一、选择题1．关于金属导体的电阻，下列说法正确的是（）A．当导体两端的电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长时，它的电阻会逐渐减小C．不管什么条件下，铝和铅的电阻都不会变成零D．在长度、横截面积和温度都相同时，铁导线比铜导线的电阻大D解析：DA．导体的电阻跟导体两端的电压和通过导体的电流没有任何关系，故A错误；B．导体的电阻与导体的长度成正比，材料、横截面积和温度相同时，长度越长，电阻越大，故B错误；C．铝在-271.76°C以下，铅在-265.95°C以下时，电阻就变成了零，故C错误；D．导体的电阻与材料、长度、横截面积和温度有关，在其他条件相同时，铁导线比铜导线的电阻大，故D正确。
故选D。
2．小华用如图所示的电路研究串联电路特点，电源电压保持不变。
闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。
已知电路中除了L1、L2外，其它电路元件均完好。
下列说法正确的是（）A．可以确定，只有L1短路B．可以确定，只有L1断路C．可以确定，L1短路且L2断路D．可以确定，L1断路且L2短路A解析：A由电路可知两灯串联，电压表测L1两端电压。
若电路中L1或者L2断路，两者交换位置后，电路中依然无电流，即电流表始终没有示数，所以两灯均不可能断路；若L1短路，则电流表有示数，电压表被短路无示数，交换两灯位置后电流表和电压表均有示数。
故BCD 错误，A正确。
故选A。
3．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。
则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：3A解析：A由于并联电路电压相等，由图知道，它们并联在同一电路中，所以，它们两端的电压之比为1：1；由UIR=知道，通过它们的电流之比1122123=4UI R RUI RR==综上所述，只有A正确。
2020-2021学年九年级人教版物理第十六章电压电阻复习(含答案)
九年级物理第十六章电压电阻复习一、选择题1、当温度降到很低时，某些金属的电阻会突然的消失，这种现象称为超导现象，假如所有的导体都没了电阻，当用电器通电时，下列说法正确的是（）A.白炽灯仍然能发光B.电动机仍然能转动C.电饭锅仍然能煮饭D.电熨斗仍然能熨衣服2.两只小灯泡L1和L2连接在同一电路中,以下哪个特点可以确认两灯是并联的（）A.两灯亮度不同B.两灯两端的电压相等C.通过两灯的电流相等D.通过两灯的电流不相等3、如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A B C D4、电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流强度逐渐增大，则导体的电阻也逐渐增大C．导体电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关5.在一次用0～3 V和0～15 V两个量程的电压表测电压时，电压表的“-”接线柱已接入电路，在用0～15 V量程试触时，指针位置如图所示，则下一步操作中正确的是（）A.接入电压表的c接线柱再读数B.接入电压表的b接线柱再读数C.断开开关，接入电压表的c接线柱，闭合开关后读数D.断开开关，接入电压表的b接线柱，闭合开关后读数6、使用滑动变阻器时，闭合开关前，应把滑动变阻器调到阻值最大，下列各图中滑片位置正确的是（）7．在如图所示的电路中，L1和L2均正常发光。
下列各组数据分别表示某时刻电压表V1、V2和V3的示数，其中可能正确的一组是（）A．2 V、4 V、6 VB．6 V、4 V、2 VC．6 V、6 V、6 VD．6 V、0 V、6 V8.有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是（）A．R甲＝R乙＝R丙B．R甲＞R乙＞R丙C．R甲＞R丙＞R乙D．无法确定9、如图所示的电路中，灯L1和L2都标有“3V0.25A”字样，电源由两节新干电池串联组成，则下列说法错误的是（）A、S闭合后，L1、L2并联，且都能发光B、S闭合后，电路将发生短路C、要想使L1、L2串联，可去掉导线bD、若将导线m从接线柱B改到接线柱A上，则两灯都能正常发光10．在如图所示的电路中，电源电压保持不变。
九年级物理全册第十六章电压电阻知识汇总大全(带答案)
九年级物理全册第十六章电压电阻知识汇总大全单选题1、两个小灯泡连接在电路中，无法观察到它们是串联还是并联。
闭合开关时，两灯都正常发光。
以下判断正确的是（）A．若灯两端电压都相等，则两灯肯定是并联B．若流过灯的电流相等，则两灯肯定是串联C．若取下一根导线两灯都不亮，则原来两灯肯定是串联D．若取下一灯，另一灯不亮，则原来两灯肯定是串联答案：DA．当两灯并联时，各个灯泡两端电压都相等且等于电源电压，但是当两个完全一样的小灯泡串联时，各个灯泡两端电压也会相等且等于电源电压的一半，所以若灯两端电压都相等，两灯也可能是串联，故A错误；B．若两个完全一样的小灯泡并联时，由于灯泡的电阻相等，两端电压相等，流过灯的电流也相等，所以若流过灯的电流相等，两灯也可能是并联，故B错误；C．在并联电路中，若在干路取下一根导线，两灯都不会亮，所以取下一根导线两灯都不亮，原来两灯也可能是并联，故C错误；D．串联电路是各用电器顺次连接，只有一条闭合回路，若取下一灯，就造成电路断路，另一灯就会不亮，所以若取下一灯，另一灯不亮，则原来两灯肯定是串联，故D正确。
故选D。
2、如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（）A．电流表A1示数不变、电流表A2示数变小B．电流表A1示数变大、电压表V示数不变C．电流表A2示数变大、电压表V示数变小D．电流表A2示数变大、电压表V示数不变答案：D如图，小灯泡与滑动变阻器并联，电流表A1测量通过小灯泡的电流，电流表A2测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表A1的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和），即电流表A2的示数变大；电压表V测量电源电压保持不变。
故选D。
初中九年级物理：第十六章电压电阻知识点及练习
第十六章 电压 电阻一、电压1、电压的作用 电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。
2、电压用字母U 表示。
电压的单位 ①国际制单位的主单位：伏特（ V ）② 常用单位：千伏（kV ）、毫伏（ mV ）、微伏（μV ）③ 换算关系：1Kv ＝1000V 1V ＝1000 mV 1 mV ＝1000μV④ 记住一些电压值：① 1节干电池的电压1.5伏； ②1节铅蓄电池电压是2伏；③家庭照明电压为220伏； ④安全电压是：不高于36伏；3．测量电压的仪表是：电压表，符号： 它的使用规则是：①电压表要并联在电路中；②要使电流从电压表的正接线柱流进，负接线柱流出。
③被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程试触。
4．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。
5、电流表、电压表的比较：电流表 电压表 异 符 号连 接串联 并联 直接连接电源不能 能 量 程0-0.6A 0-3A 0-3V 0-15V 每大格0.2A 1A 1V 5V 每小格0.02A 0.1A 0.1V 0.5V 内 阻很小，几乎为零 相当于导线 很大 相当于开路 同 调零；读数时看清量程和每大（小）格；电流都要从正接线柱流入，负接线柱流出；不能超过最大测量值。
二、串、并联电路的电压规律1、串联电路的电压规律：串联电路两端的总电压等于各部分电路两端电压之和。
公式：U ＝U 1+U 22、并联电路的电压规律：并联电路各支路两端的电压相等。
公式：U ＝U 1=U 2三、电阻1、电阻➢ 定义：导体对电流阻碍作用的大小叫做电阻➢ 电阻的符号:R; 电阻在电路图中的符号 。
➢ 单位：国际单位：欧姆（Ω）。
常用单位：千欧（ΚΩ）、兆欧（МΩ）。
人教九年级物理第十六章电压和电阻知识点整理
第十六章电压和电阻1.电压的概念电压也叫电位差，是指电场中两点之间的电势差。
单位是伏特(V)。
电压的表示方法为U。
2.电压的计算电压的计算公式为U=W/Q，其中U表示电压，单位是伏特(V)；W表示电场对电荷所做的功，单位是焦耳(J)；Q表示电荷，单位是库仑(C)。
3.电源电源是产生电流的设备。
常见的电源有干电池、蓄电池和发电机。
4.电动势电动势是电源对单位正电荷所做的功。
单位是伏特(V)。
电动势的计算公式为ε=W/Q。
5.电阻的概念电阻是电流通过导体时遇到的阻碍。
单位是欧姆(Ω)。
电阻的表示方法为R。
6.电阻的计算电阻的计算公式为R=ρL/A，其中R表示电阻，单位是欧姆(Ω)；ρ表示电阻率，单位是欧姆·米(Ω·m)；L表示导体的长度，单位是米(m)；A表示导体的横截面积，单位是平方米(m^2)。
7.导体和绝缘体导体是指电阻较小的物质，电流可以通过导体自由传输。
绝缘体是指电阻较大的物质，电流很难通过绝缘体。
8.欧姆定律欧姆定律是描述电压、电阻和电流之间的关系。
欧姆定律的数学表达式为U=IR，其中U表示电压，单位是伏特(V)；I表示电流，单位是安培(A)；R表示电阻，单位是欧姆(Ω)。
9.欧姆定律的应用利用欧姆定律，可以计算电路中的电流、电压和电阻。
通过改变电阻大小或电压大小，可以控制电流的大小。
10.线电阻和功率线电阻是指导体本身的电阻。
功率是电能转化为其他形式能量的速率。
线电阻和功率之间的关系可以使用公式P=UI，其中P表示功率，单位是瓦特(W)；U表示电压，单位是伏特(V)；I表示电流，单位是安培(A)。
11.线电阻的计算线电阻的计算公式为R=ρL/A，其中R表示电阻，单位是欧姆(Ω)；ρ表示电阻率，单位是欧姆·米(Ω·m)；L表示导体的长度，单位是米(m)；A表示导体的横截面积，单位是平方米(m^2)。
12.简单电路的连法简单电路有串联、并联和混联三种连法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《第十六章电压电阻》基础知识点填空题
一、电压
1、电压：①一段电路中产生电流，它的两端就要有_______（电压是使电路中的________
发生定向移动形成_______的原因）［电压的作用］。
②电源提供______，电压形成______。
（有电流一定有电压，有电压不一定有电流）［电流和电压的因果关系］电流形成的条件：1.有电源（电压） 2.通路（电路闭合）
2、电压物理量的符号：______。
单位：______（_____）、______（_____）、______（_____）。
1kV=_______V； 1V=_________mV.
3、常见电压值：干电池：_________；家庭电路：________；手机电池：_______；铅蓄电池：_______；安全电压：_______________。
电压表：测量电压（因为电压表的电阻很大，通过电压表的电流非常小，分析电路时，电压表所在的位置相当于断路）。
4、量程：__________（大格：1V，小格：0.1V）
0-15V（大格：_______，小格：________）。
5、使用：1、电压表要_______在电路中； 2、电流要从“_______”接线柱流入，从“_____接线柱流出；
3、被测电压不要超过电压表的________。
（用大量程试触，不超小量程，用小量程测量）
6、☆注：电压表使用时的几种情况
1、指针向左偏，说明“+”“-”接线柱________。
2、指针偏到右面没有刻度的地方，说明量程选_______了。
3、指针偏转角度很小，说明量程选_______了。
4、电路中用电器不工作，电压表的指针有明显偏转，说明和电压表并联的用电器断路，此时电压表的示数是电源电压。
（重点）
7、☆电流表和电压表的异同点
相似点：
①使用时都应选适当的_______。
②都必须使电流从“________”接线柱流入，从“________”接线柱流出。
③接线时如不能估算被测量的大小，都应先接较大量程接线柱，试触后再根据指针示数接到相应的接线柱（量程）。
不同点：
①电流表必须________在待测电路中，电压表必须______在待测电路两端。
②电流表不能____________，电压表能____________测电源电压。
二、探究串、并联电路的电压的规律
1、电池的串联：串联电池组的电压等于各节电池的电压之______。
2、电池的并联：并联电池组的电压________每节电池的电压。
3、串联电路的电压规律：__________________________________________
4、并联电路的电压规律：_________________________________________
三、电阻
1、电阻：表示导体对电流________作用的大小。
(导体对电流的阻碍作用越大，电阻就越大)。
物理量符号：_______。
2、单位：________(Ω)；常用的单位有：兆欧(MΩ)、千欧(KΩ)。
1 MΩ=______ KΩ；
1 KΩ=________Ω。
3、决定电阻大小的因素：导体的电阻是导体本身的一种_______，它的大小决定于导体的_____、_______、_________和________（大部分材料温度升高，电阻变大。
少数材料温度升高，电阻变小）。
（导体的电阻的大小和导体的长度成正比，和横截面积成反比）。
（电阻与加在导体两端的电压和通过的电流无关）。
4、半导体:导电性介于导体和绝缘体之间的材料。
温度、光照、杂质对它的性能有较大的影响。
半导体材料可制成二极管、三极管、集成电路等。
5、超导现象：某些物质在温度降低时电阻变成零的现象。
超导体适合做输电线和电动机、电磁铁的线圈等。
6、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。
日常用的白炽灯，灯丝的电阻为几百欧到几千欧。
实验室用的铜线，电阻小于百分之几欧。
电流表的内阻为零点几欧。
电压表的内阻为几千欧左右。
（分析问题时把电流表的电阻看成0，相当于导线；把电压表的电阻看成无穷大，相当于断路）
四、变阻器
滑动变阻器：
1、原理：改变连入电路中电阻线的_________来改变电阻，从而改变电路中的_______。
2、作用：改变电路中的__________；对电路起________作用。
3、铭牌：例如一个滑动变阻器标有“50Ω2A”表示的意义是：_________是50Ω，允许
通过的___________是2A。
4、正确使用：（1）（通常）应________在电路中使用；（2）接线要“________”（不
能同时用上面的两个接线柱【相当于_______】和同时用下面的两个接线柱【相当于一个________】）；
（3）闭合开关前应把阻值调至______的地方（电流最小的位置）【对电路起保护作用】
5、应用：电位器（用来控制音量）。
