硬密封焊接蝶阀
超低温三偏心硬密封蝶阀
专利名称：超低温三偏心硬密封蝶阀
专利类型：实用新型专利
发明人：杨贵春,刘智,张智博,蔡毅,叶志强,蔡文博申请号：CN202120770462.7
申请日：20210415
公开号：CN215806376U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种超低温三偏心硬密封蝶阀，包括阀体，所述阀体内贯穿转动连接有阀杆，所述阀杆位于阀体内部端设有蝶板，所述蝶板上开设有密封槽，所述密封槽内设置有密封圈，所述密封圈由多层304板与多层无油石墨板排列组成，多层所述304板与多层无油石墨板交错排列设置，所述叠板上设有限制密封圈脱离密封槽的压板。
本实用新型具有以下优点和效果：压板挤压的松紧能够控制密封圈压缩量，使其和阀座密封，此设计能自由更换和紧压密封圈，使阀门在低温介质中更适用，提升阀门密封性能和延长蝶阀寿命。
申请人：特技阀门集团有限公司
地址：325000 浙江省温州市永嘉县东瓯街道和二村
国籍：CN
代理机构：温州名创知识产权代理有限公司
代理人：朱海晓
更多信息请下载全文后查看。
电动金属硬密封三偏心双向焊接蝶阀技术条件符合性本工程适用性及安装要求
第一章电动金属硬密封三偏心双向焊接蝶阀技术条件符合性本工程适用性及安装要求＜一＞电动蝶阀安装1 技术要求1.1 性能要求1.1.1 电动蝶阀应具有防腐、防锈功能。
1.1.2 电动蝶阀的使用寿命不低于30年，解体检修周期不低于4年，一般维修周期不低于2年，橡胶密封圈使用寿命不低于2年。
1.1.3 电动蝶阀的工作压力不得超过选用材料抗拉强度的1/5，蝶板的厚度不超过轴直径的2.25倍。
1.1.4 电动蝶阀密封座的设计制造必须保证蝶阀关闭时，蝶板一侧为工作压力、另一侧无水时不漏水。
密封座应为双向承压的。
1.1.5 蝶阀的结构应使不必从管路上拆下蝶阀即可调整和更换橡胶密封圈。
1.1.6 橡胶密封圈应采用新的天然橡胶或合成橡胶制成，密封圈应具有良好的耐腐蚀性、抗冲击性、抗臭氧及微生物的性能。
1.1.7 橡胶中的铜离子含量不大于8PPM，并具有防止铜毒化而使橡胶降级的阻滞剂。
1.1.8 橡胶的含蜡量不得超过橡胶碳氢分子含量的1.5%。
1.1.9 阀体轴承的工作压力不得超过选用材料的允许承压力，并不超过轴承材料抗压强度的1/5。
1.1.10 操作机构产生的侧向压力或推力不得传递给轴封。
1.1.11 电动蝶阀必须至少有一个双向推力轴承，以保证蝶阀的正确位置。
1.1.12 轴承应为自润滑轴承，其材料应对水和橡胶无害。
轴承在承受最大压力时的摩擦系数不超过0.25。
1.1.13 轴封的材料和形式应经久耐用，在不拆除阀体和操作机构的任何部分的条件下应可更换填料。
填料函的深度至少可放置四圈填料，填料盖为青铜材料。
1.1.14 在离传动装置1米远处的平均噪音水平不大于85分贝。
1.1.15 蝶阀的操作机构应有足够的力矩和刚度，以保证蝶板在开启或关闭时的稳定性，并保证蝶板能稳定地停留在任意开启度的中间位置上。
1.1.16 操作机构的壳体支座及与阀体的连接部件应有足够的刚度和强度，设计安全系数对极限强度而言不小于5，对屈服点而言不小于3。

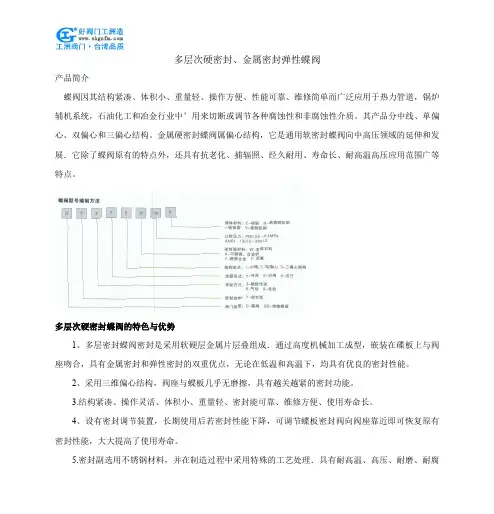

多层次硬密封、金属密封弹性蝶阀
多层次硬密封、金属密封弹性蝶阀产品简介蝶阀因其结构紧凑、体积小、重量轻、操作方便、性能可靠、维修简单而广泛应用于热力管道，锅炉辅机系统，石油化工和冶金行业中’用来切断或调节各种腐蚀性和非腐蚀性介质。
其产品分中线、单偏心、双偏心和三偏心结构。
金属硬密封蝶阀属偏心结构，它是通用软密封蝶阀向中高压领域的延伸和发展．它除了蝶阀原有的特点外，还具有抗老化、捕辐照、经久耐用、寿命长、耐高温高压应用范围广等特点。
多层次硬密封蝶阀的特色与优势1、多层密封蝶阀密封是采用软硬层金属片层叠组成．通过高度机械加工成型，嵌装在碟板上与阀座吻合，具有金属密封和弹性密封的双重优点，无论在低温和高温下，均具有优良的密封性能。
2、采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能。
3.结构紧凑、操作灵活、体积小、重量轻、密封能可靠、维修方便、使用寿命长。
4、设有密封调节装置，长期使用后若密封性能下降，可调节蝶板密封阀向阀座靠近即可恢复原有密封性能，大大提高了使用寿命。
5.密封副选用不锈钢材料，并在制造过程中采用特殊的工艺处理．具有耐高温、高压、耐磨、耐腐蚀的特点。
金属弹性硬密封碟阀色与优势金属密封弹性蝶阀伴随着当今世界科学技术的高速发展，以其体积小、重量轻、操作灵活、安装方便、结构简单、抗冲蚀、耐高温等利具魅力的诱人风采展现在世人面前。
双恒的金属弹性密封蝶阀以其设计严谨，外形精美时尚，充满时代气息而别具一格倍受青睐．其突出点如下：1~刚性十足~密封可靠：为消除金属密封蝶阀对阀体的变形的敏感性，须增加阀体刚性，本阀采用了高于国家标准蝶阀阀体最小壁厚的企业设计标准，并对阀体内外筋肋进行合理排布，使其刚性十足，从而保证了密封的可靠性。
2、开启自如，操作力矩明显减小．因改进的三偏心蝶板密封曲线更加趋于正圆，这将意昧着阀座的变形更趋微量，阀座的实际变形量，远小于金属的弹性范围。
从而扩宽了阀座弹性变形的余度，即使在高温状态下也不会超出所用材料的弹性范围。
D343H法兰硬密封蝶阀
D343H法兰硬密封蝶阀加工定制：是品牌：耀一型号：D343H材质：WCB、CF8、CF3、CF8M、CF3M连接形式：法兰公称通径：DN50~1000适用介质：水、蒸气、石油化工、腐蚀性介质等压力环境：0.6~4.0MPa工作温度：-29~425℃流动方向：单向或双向驱动方式：蜗轮传动类型(通道位置)：直通标准：GB/T12238密封形式：三偏心硬密封一、D343H法兰硬密封蝶阀:D343H法兰硬密封蝶阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。
硬密封蝶阀的驱动形式除了电动之外还有：手动，蜗轮杆传动，气动等。
二、D343H法兰硬密封蝶阀的特点:1．D343H法兰硬密封蝶阀阀座密封圈由软性T形密封环两侧多层不锈钢片组成。
2. 343H法兰硬密封蝶阀的阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。
这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。
3.采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。
试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。
正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。
当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。
随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。
因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。
金属硬密封蝶阀参数
金属硬密封蝶阀参数金属硬密封蝶阀是一种适用于高温、高压和强腐蚀介质的阀门，具有良好的耐腐蚀性和耐高温性能。
该阀门是由重型金属制成，具有优异的耐磨性和机械强度，因此被广泛应用于化工、电力、石油、煤气等领域。
下面是金属硬密封蝶阀的参数及其相关信息。
1.主要参数金属硬密封蝶阀根据不同的使用条件，其参数也会有所差异。
以下是其主要参数：●阀门尺寸：DN50～DN1200。
●阀门压力：PN10、PN16、PN25、PN40、PN63、PN100、PN150、PN250、PN400等级。
●阀门材质：WCB、CF8、CF8M等，可以根据用户要求定制。
●适用介质：强腐蚀性气体、液体等，如硝酸、硫酸、氯化氢等。
2.设计特点金属硬密封蝶阀具有以下设计特点：●密封性好：采用金属对金属硬密封设计，具有卓越的密封性能，可以有效避免介质泄漏。
●操作简便：该阀门结构简单，开闭灵活，操作方便，且具有长寿命、可靠性高的特点。
●耐高温、抗腐蚀：金属硬密封蝶阀的材质具有优异的耐高温、抗腐蚀性能，可以适用于温度范围在-40℃～+560℃的介质。
3.使用注意事项金属硬密封蝶阀在使用过程中，需要注意以下事项：●使用前应检查阀门及管道是否畅通，以免影响其正常工作。
●在使用中，应注意介质的流速，以保证阀门顺畅运行，且不影响其密封性能。
●使用中如遇到异常情况，应及时关闭阀门，等待专业人士处理。
●定期对阀门进行维护和检修，可以延长其使用寿命，保证其性能。
综上所述，金属硬密封蝶阀是一种性能优良的阀门，具有卓越的耐高温、耐腐蚀和密封性能，适用于高温、高压和强腐蚀介质的场合。
在使用阀门过程中，需要注意其参数和使用要点，保证其正常工作，并延长其使用寿命。
蝶阀密封等级分类
蝶阀密封等级分类
蝶阀密封等级的分类主要包括以下方面：
1. 阀体材质：如灰铸铁、球墨铸铁、铸钢、不锈钢等。
2. 密封材料：如NBR丁腈橡胶、EPDM三元乙丙橡胶、耐磨EPDM三元乙丙等。
3. 软密封蝶阀与硬密封蝶阀：软密封蝶阀是指蝶阀的密封面材质为橡胶或者氟塑料的蝶阀，这类蝶阀拥有良好的密封性能。
硬密封蝶阀的密封为硬质合金或者不锈钢，这类蝶阀能够耐高温、高压，并且耐磨。
4. 结构形式：如中线式、双偏心、三偏心等。
5. 驱动方式：如蜗轮传动、气动、电动、液控等。
6. 连接方式：如法兰式、对夹式、对焊式等。
7. 压力等级：如、、、以及美标150LB、300LB等。
这些分类标准使得蝶阀可以根据不同的使用环境和需求进行选择，以满足各种不同的工业和工程需求。
D343H-16C蜗轮法兰式硬密封蝶阀
产品名称: D343H-16C蜗轮法兰式硬密封蝶阀简单介绍: 蜗轮法兰式硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，产品符合国家GB/T13927-92阀门压力试验标准。
蜗轮法兰式硬密封蝶阀的详细介绍一、D343H蜗轮硬密封蝶阀产品概述:我厂引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均可定做双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
二、D343H蜗轮法兰式硬密封蝶阀特点:1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
三、D343H蜗轮法兰式硬密封蝶阀主要技术参数:公称通经DN(mm) 50~2000公称药理PN(MPa) 0.6 1.0 1.6 2.5密封试验(MPa) 0.66 1.1 1.76 2.75强度试验(MPa) 0.9 1.5 2.4 3.75适用温度碳钢:-29℃~425℃不锈钢:-40℃~650℃适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动四、D343H蜗轮法兰式硬密封蝶阀主要零部件材料:零件名称材料阀体WCB、合金钢、不锈钢、QT450-10 蝶板WCB、合金钢、不锈钢、QT450-10 阀轴2Cr13不锈钢、合金钢密封圈不锈钢圈填料柔性石墨。
蝶阀硬密封与软密封区别
. 软密封蝶阀与硬密封蝶阀的区别及使用蝶阀硬密封是指密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好.如:钢+钢;钢+铜;钢+石墨;钢+合金钢;这里的钢也可能是铸铁,铸钢,合金钢也可能是堆焊,喷涂的合金。
软密封密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟[wiki]聚乙烯[/wiki];等.软密封座采用具有一定强度、硬度和耐温性能的非金属材料制作密封性能好可以作到零泄漏但寿命和对温度的适应性比较差。
硬密封采用金属制作密封性能相对比较差尽管有制造商宣称可以作到零泄漏。
软密封对一部分有腐蚀性的物料是不能满足工艺要求的硬密封可以解决这两种密封可以相互补充的就密封性而言软密封相对较好但是现在硬密封的密封性也能够满足相应的要求软密封的优点是密封性能好缺点是容易老化、磨损、使用寿命短。
硬密封使用寿命长但是密封性相对比软密封差。
其结构上的区别主要有以下几点：1、结构上的区别软密封蝶阀多为中线型硬密封多为单偏心、双偏心、三偏心蝶阀2、耐温软密封用于常温环境。
硬密封可用于低温、常温、高温等环境3、压力软密封低压-常压硬密封还可以使用于中高压等工况4、密封性能:软密封和三偏心硬密封蝶阀密封性能比较好三偏心蝶阀在高压高温环境下可以保持良好的密封。
鉴于以上特点,软密封蝶阀适用于通风除尘管路的双向启闭及调节水处理、轻工、石油、化工等行业。
硬密封蝶阀多用于供热、供气、及煤气、油品、酸碱等环境。
随着蝶阀的广泛使用其安装方便、维修方便、结构简单的特点愈发明显。
电动软密封蝶阀、气动软密封蝶阀、硬密封蝶阀等在越来越多的场合开始取代电动闸阀、截止阀等。
..。
双向硬密封蝶阀技术说明
双向硬密封蝶阀技术说明(2019.6)一、产品介绍该阀是我公司技术人员经优化设计的高性能金属密封蝶阀。
采用了“斜置椭圆蝶板径向动平衡密封系统”，能可靠地实现蝶阀密封双向零泄漏，是真正具有国际领先水平的高科技新产品。
该产品成批投产后创造了良好的经济效益和社会效益，并作为以国代进产品，被国内外各企业大量选用，深受广大新老用户的欢迎，是值得您高度信赖的优质产品。
该阀的蝶板在启闭过程中，实现了蝶板密封圈与阀座密封面之间的无滑动摩擦、卡挤，密封面上的压力角大于摩擦角，采用的“径向动平衡密封系统”设计，使蝶板开启阻力极低。
启闭过程中蝶板密封面沿360°圆角各点可以瞬间快速完成，逐点接触和逐点脱离。
开启密封即分离，快速准确实现关闭接触自动相吻合的密封动作。
该种阀由于采用多重密封，经过高精度机械加工成椭圆型截面密封环，它与阀座金属密封面组成密封副。
这种密封结构，在高压工况下不产生塑性变形，在高温或低温工况下，不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象，彻底解决了传统蝶阀密封结构不合理引起泄漏的弊病，大大提高了阀门的密封可靠性。
二、适用范围本阀适用于高、中、低压，高温、低温的管路中作闭路密封装置、节流装置和调节装置。
广泛适用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、环保、建筑、医药、生物等行业。
特别适用密封要求较严格的工况，如煤气管道上，也适用水、蒸气、油品、空气、尘气、硝酸等腐蚀性介质。
使用温度-196℃—1200℃，工作压力PN0.6—10Mpa或150—600磅级。
本阀完全可以取代笨重、价高的闸阀、截止阀、球阀、节流阀，并作为以国代进产品。
三、阀门结构特征和工作原理3.1三偏心硬密封蝶阀的结构特征蝶板回转中心（即阀门轴中心）与蝶板密封面形成一个尺寸a偏置，并与阀体中心线形成1个b偏置，阀体密封面中心线与阀座中心线（阀体中心线）形成一个角度为β的角偏置。
b阀体蝶板阀轴阀体中心线不锈钢a图1 三偏心金属密封蝶阀①②③蝶板多层次密封面“ 金属+石墨”、“金属+PTFE”两种。
硬密封法兰蝶阀手册
硬密封法兰蝶阀产品概述蝶阀是随阀杆转动的圆形碟板作启闭件，实现阀门的开启或关闭，蝶阀主要作截断阀使用，也可以设计成具有调节和截断功能。
三偏心多层次蝶阀具有无机械磨损，可达零泄漏，适用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管道上作为调节、截断流体的最佳装置。
硬密封法兰蝶阀主要性能参数公称通经DN（mm) 50～2000公称药理PN（MPa) 0.6 1.0 1.6 2.5密封试验(MPa) 0.66 1.1 1.76 2.75强度试验(MPa) 0.9 1.5 2.4 3.75适用温度 碳钢：-29℃～425℃不锈钢：-40℃～650℃适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准驱动方式 蜗轮传动、电动、气动、液动硬密封法兰蝶阀主要零件材料零件名称 材料阀体 WCB、合金钢、不锈钢、QT450-10蝶板 WCB、合金钢、不锈钢、QT450-10阀轴 2Cr13不锈钢、合金钢密封圈 不锈钢圈填料 柔性石墨硬密封法兰蝶阀结构特点1流体阻力较小，中大口径的蝶阀全开时的有效面积较大。
2 启闭迅速，比较省力，启动时只需把转动90°,方便而迅速。
3结构简单，体积较小，重量较轻。
4三偏心蝶阀是指：阀杆轴线与碟板密封面偏移一定的尺寸，蝶板密封面与阀体通道轴线偏移一定尺寸，阀座回转轴线与阀体通道轴线形成一个偏心角，故称三偏心。
蝶阀从0°—90°开启时，蝶阀密封面会在开启的瞬间立即脱离阀座密封面，在其90°—0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封面，所以阀座与碟板上的密封面间无任何磨擦，去除了5 扭矩密封：三偏心的结构使蝶阀关闭时，其密封主、副两密封面之间的密封比压由外加于阀杆的驱动力矩产生，不仅消除了常规弹性阀座弹性材料老化，冷流，弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。
三偏心金属硬密封蝶阀标准
三偏心金属硬密封蝶阀标准
三偏心金属硬密封蝶阀是一种新型的阀门产品，其结构与传统的蝶阀有很大的不同。
这种阀门采用了三个偏心结构，即阀杆与阀盘偏心、阀盘与阀座偏心、阀杆与阀座中心线
不重合。
这种设计使得蝶阀在关闭过程中能够实现快速关闭，同时在开启过程中能够实现
软密封效果，大大提高了密封性能和使用寿命。
三偏心金属硬密封蝶阀标准主要包括以下几个方面的内容：
1.产品分类和命名：对三偏心金属硬密封蝶阀进行分类，并为每个分类确定命名规范，以方便用户识别和使用。
2.产品技术要求：对三偏心金属硬密封蝶阀的主要技术参数进行规定，包括阀门的公
称通径范围、公称压力等级、温度适应范围等，以及阀门的外观尺寸和连接尺寸。
3.产品设计：对三偏心金属硬密封蝶阀的结构设计进行要求，包括阀体、阀盘、阀座、阀杆等的设计参数和材料选择，以保证阀门的强度和密封性能。
4.产品制造和检测：对三偏心金属硬密封蝶阀的制造和检测过程进行规定，包括产品
的原材料采购和加工工艺，以及工艺参数的控制和产品的质量检验方法。
5.产品安装和使用：对三偏心金属硬密封蝶阀的安装和使用进行说明，包括阀门的安
装位置和方式、操作要点、维护保养等。
6.产品标志和包装：对三偏心金属硬密封蝶阀的标志和包装进行规定，以确保产品的
追溯性和交付质量。
三偏心金属硬密封蝶阀标准的制定不仅可以规范产品的生产和质量，提高蝶阀的可靠
性和性能，还可以为用户提供参考和便利，促进蝶阀的推广和应用。
标准的制定还可以推
动蝶阀行业的发展，促进技术创新和进步，提高产品的竞争力和市场地位。
三偏心硬密封蝶阀执行标准
三偏心硬密封蝶阀执行标准
三偏心硬密封蝶阀的执行标准有以下几点：
1. GB/T 《金属弹性座封偏心旋转蝶阀》标准，适用于普通工业管路。
2. JB/T 《三偏心蝶阀》标准，适用于压力等级在PN10～PN40、公称通径为DN50～DN2400mm的阀门。
3. Q/RYJCL 《特种高温三偏心蝶阀》标准，适用于高温、高压、腐蚀等严苛条件下的使用。
三偏心硬密封蝶阀具有密封性好、操作灵活、体积小、重量轻等特点，在石油、化工、冶金、水处理、市政建设等领域有广泛应用。
在使用三偏心硬密封蝶阀时，应特别注意阀门的安装应符合标准要求，以确保阀门的密封性、稳定性和使用寿命。
同时，操作人员应熟练掌握阀门的开关操作，避免误操作。
如在使用过程中出现异常情况，应及时停机维修，防止事故发生。
lotoke三偏心全金属硬密封蝶阀
• 引言 • 产品特点 • 制造工艺 • 应用领域 • 优势与挑战 • 结论
01
引言
目的和背景
目的
介绍Lotoke三偏心全金属硬密封蝶阀，分析其在实际应用中的优和适用场景。
背景
随着工业技术的发展，阀门在各种流体控制领域的应用越来越广泛。其中，三 偏心全金属硬密封蝶阀由于其独特的结构和性能，在许多高要求场合得到了广 泛应用。
用于控制天然气的输送和分配，保证燃气供应的安全和稳定。
建筑领域
01
暖通空调
用于控制建筑物内的温度、湿度 和空气质量，提供舒适的室内环 境。
消防系统
02
03
建筑给排水
用于控制消防水系统的流量和压 力，保证消防设施的正常运行和 灭火效果。
用于控制建筑内的给水、排水系 统，保证建筑物的正常用水和排 水需求。
该阀门适用于各种不同的工业领域和流体 控制应用，如化工、石油、电力、制药等 。
面临的挑战
1 2
高压和高温工况下的密封性能
在高压和高温工况下，Lotoke三偏心全金属硬密 封蝶阀的密封性能可能会受到影响，需要采取相 应的措施来提高密封性能。
操作和维护要求较高
该阀门结构较为复杂，操作和维护要求较高，需 要专业的技术人员进行操作和维护。
适用范围广
适用于各种不同的流体介 质，如气体、液体、蒸汽 等，以及不同的温度和压 力条件。
易于维护
阀门结构简单，拆装方便， 易于进行日常维护和保养。
性能特点
高密封性能
采用金属对金属的硬密封， 保证了阀门的高密封性能， 有效防止泄漏。
长寿命
由于材料和设计的优化， 阀门具有较长的使用寿命， 减少了更换频率和维护成 本。
硬密封蝶阀概述及特性
硬密封蝶阀概述及特性
概述：
硬密封蝶阀引进国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
结构特性：
1.在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能
2.三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,
3.蝶板与密封圈之间不存在相卡现象.
4.阀门的密封性能不受温度变化的影响.
5.阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是地质火灾型.。
双向金属硬密封蝶阀说明手册
双向金属硬密封蝶阀说明手册Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】双向金属硬密封蝶阀说明书一，产品概述：双向硬密封蝶阀别名有：双向压硬密封蝶阀,双向金属硬密封蝶阀,双向密封蝶阀,双向金属密封蝶阀.双向硬密封蝶阀产品对工况的适用性，使用寿命长等特点。
二、产品说明：双德双向金属硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。
双德金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。
其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。
本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。
因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
三、产品特点由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
其主要特点如下：1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
4、连接结构多样化：对夹、法兰、对焊等。
四、双向金属硬密封蝶阀执行标准:1.设计、制造按照GB/T12238-89、JB/T8527-97标准执行。
2.阀门试验按照GB/T13927-92、JB/T9092-99标准执行。
3.阀门的结构长度按照GB/T12221-2005标准执行。
高性能双向金属硬密封蝶阀通过各种驱动装置带动阀轴旋转,通过销轴带动蝶板在90°范围内旋转,使蝶板处于开启或关闭状态,从而达到连通或截断截止的目的.1、如果阀门长期不动作，则应半年一次阀门的启闭操作，以检查阀门动作是否正常。
蝶阀的分类和工作原理
蝶阀的分类和工作原理如下：
蝶阀的分类：
1. 按结构形式分类：可分为中线型蝶阀、三偏心型蝶阀、双偏心型蝶阀和弹性型蝶阀等。
其中，中线型蝶阀是较常用，它属于硬密封焊接蝶阀，具有耐高温、耐磨损、弹性减退小等特点。
三偏心蝶阀属于非焊接蝶阀，它的特点是启闭迅速，流道通畅，密封面与球面间的摩擦力小，从而提高了密封性能和延长使用寿命。
双偏心蝶阀适用于在20至150度的夹角内各种管路上作调节介质流量之用。
2. 按连接方式分类：可分为对夹连接蝶阀和法兰连接蝶阀。
对夹连接蝶阀的优点是结构长度短，体积小，开启快速，维修方便。
蝶阀的工作原理：
当阀门开启时，蝶板绕着轴进行旋转运动，这样能使阀门达到启闭动作。
若阀门关闭，在蝶板轴向压力的作用下，蝶板进行密封。
一般来说，在阀门使用过程中若有明显的介质偏流或全开、全关变化时，此时阀门也可看作球阀或闸阀使用。
此外，当介质温度和工作压力不高的情况下，可直接在管路上使用。
而在某些特殊情况下，如阀瓣长时间没有进行检修而堵塞或阀瓣密封面因经常性摩擦后有沟槽产生时，则需要人工盘动阀门进行手动操作。
以上信息仅供参考，建议咨询专业人士获取更具体的信息。
蝶阀的分类
蝶阀的分类1．按结构形式分类(1)中心密封蝶阀(2)单偏心密封蝶阀(3)双偏心密封蝶阀(4)三偏心密封蝶阀2．按密封面材质分类(1)软密封蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。
密封副由金属硬质材料对金属硬质材料构成。
3．按密封形式分类(1)强制密封蝶阀1)弹性密封蝶阀。
密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生2)外加转矩密封蝶阀。
密封比压由外加于阀门轴上的转矩产生(2)充压密封蝶阀。
密封比压由阀座或阀板上的弹件密封元件充压产生(3)自动密封。
4．按工作压力分类(1)真空蝶阀。
工作压力低于标堆大气历的蝶阀。
(2)低压蝶阀。
公称压力PN＜1．6MPa的蝶阀。
(3)中压蝶阀。
公称压力PN为2．5--6．4MPa的蝶阀。
(4)高压蝶阀。
公称压力PN为10。
0--80．0MPa的蝶阀。
(5)超高压蝶阀。
公称压力PN＞100MPa的蝶阀。
5．按工作温度分类(1)高温蝶阀。
t＞450 C的蝶阀(2)中温蝶阀。
120 C＜t＜450 ℃的蝶阀(3)常温蝶阀。
一40C＜t<；120 C的蝶阀(4)低温蝶阀。
一100＜t＜一40 C的蝶阀(E)超低温蝶阀。
t＜一100 C的蝶阀6．按连接方式分类(1)对夹式蝶阀。
(2)法兰式蝶阀。
(3)支耳式蝶阀。
(4)焊接式蝶阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬密封焊接蝶阀
使
用
说
明
书
一、概述：
三偏心金属硬密封蝶阀可应用于各种工业领域，是取代中压闸阀、截止阀、球阀、旋塞阀的理想产品，是目前唯一能实现无磨损零泄漏，使用寿命长，并能承受一定反向压力的高性能优秀产品，最低使用温度达-196℃,最高使用温度达815℃，由于其良好的流量特性，即可以关闭截断介质，也可以任意调节介质的流量。
二、特点：
1、三偏心结构，蝶板与阀座瞬间接触或脱离，真正实现零磨
损、零泄漏；
2、由于密封圈被完全镶嵌于蝶板内，维护时不用将整个阀门
拆下，更换方便，大大降低了维护成本；
3、密封圈采用软硬层叠式不锈钢片和柔性石墨板（石墨橡胶
板、石棉橡胶板等）的密封面，使其具有金属硬密封和弹性密
封的双重优点，无论在低温和高温工况下均有优良的密封性
能。
4、阀座密封锥面采用堆焊EDCr-B-15等硬质合金，使得密封
面耐磨损，使用寿命长，可连续启闭10000次以上而无损伤。
5、通过选用合适材料使得阀门具有耐低（高）温，耐腐蚀的
性能。
6、由于全部采用耐火材料，具有可靠的耐火性；
7、三偏心结构使阀具有自锁功能，蝶板关到密封位置时立即
实现自锁，不会发生蝶板关过位的故障；
8、阀门操作轻松自如，输出端转矩低，蝶板流线形设计，压
力损失系数低，可谓是节能产品；
9、密封阀座可调节，有利于装配与维修；
10、阀门与管道的连接方式有法兰和对夹连接，即可手动，也
可电动、气动、液动或电、气、液联动；
11、即可关闭截断介质，也可以任意调节介质流量。
三、执行标准：
1.设计、制造按GB12238-2008及JB/T 8527-97的规定；
法兰按GB/T9112-9124-2000(钢制法兰)、GB 17241.6-1998（铸铁法兰）等标准的规定；
结构长度按GB12221-2000的规定；
产品的出厂检验及试验按GB/T13927-92及JB/T9092-1999的规定。
2. 设计、制造按ANSI B16.34的规定；
法兰按ANSI B16.5和MSS-SP-44CL的规定；
结构长度API609及ASME B16.10的规定；
产品的出厂检验及试验按API598的规定。
四、密封原理
三偏心其一是指阀轴在阀座密封面的一侧即轴向偏心X,其二是指阀轴及其孔的中心与阀座密封面的中心线有一个偏心（即径向偏心δ）, 其三是指密封面锥体轴线与阀体轴线有一个偏角（即角度偏心α），三偏心的作用：⑴是保证蝶板密封面在开启能迅速与阀座锥面分离，减轻蝶板密封面与阀座密封面的摩擦扭矩力，延长使用寿命；
⑵使其能达到关闭接触即密封、开启数额瞬间密封面即分离的优秀密封性能。
当阀轴顺时针方向旋转时、蝶板向关闭方向运动，当阀轴顺时针方向旋转90°时，蝶板密封面与阀座密封面处于完全关闭状态（即密封状态）；由于三偏心的作用原理此时蝶板在介质压力的作用下会越关越紧，从而达到极高的密封性能。
当阀轴逆时针方向旋转时，蝶板会立刻与阀座锥面分离而向开启方向运动，当阀轴逆时针方向旋转90°时，蝶板处于全开状态。
这种三偏心结构蝶阀密封性能的好坏及寿命的长短主要取决于阀座密封面锥角β、径向偏心δ、轴向偏心X及角度偏心α等结构参数的合理设计；对于不同口径的阀门这些参数都不尽相同，我厂对每一口径阀门的结构参数都进行优化设计，并采取相应合理的生产工艺加以保证，从而保证了产品的密封性能和使寿命。
多层次密封原理图
五、主要性能规范
六、焊接式蝶阀型号及主要材料参数
七、主要外形与连接尺寸：
八、安装、使用与保养注意事项
1.该阀在搬运过程中不准砸碰，以免损坏密封表面。
2.阀门长期存放，应放在阴凉干燥处，阀板处于开启5°~10°状态，两端封堵并加以覆盖，有包装箱时可以重叠置放。
3.阀门安装前应做如下工作
①擦去阀门上附着的污物；
②核对工况与阀门工作压力、工作温度、耐腐蚀性是否相符；
③检查阀门各部件是否有松动或损伤；
④手动启闭阀门应灵活、无卡阻现象；
4.该类阀门允许任意位置、角度及露天安装使用。
电动阀门在订货合同中没有特殊说明者只允许竖直及室内安装使用。
5.该阀门即可以蜗轮传动，也可以电动、气动、液动或电、气、液联动，指向0°或90°时说明启闭完成，不得再强行启闭，以免损坏机件，蜗轮箱上的两个限位螺钉，在出厂时已经调好，在使用时一般不准调整，必要调整时，调好后需将限位螺钉锁紧。
6.该阀安装后用户可根据启闭频率，制订保养周期，并按周期规定，按时对执行机构加注润滑油脂。
7.该阀如遇启闭失常，应查明原因，进行排除，不得利用敲砸方法强行启闭。
8.该阀在向管道中安装时要保证阀座与管道同轴，并在两端法兰和阀体法兰之间夹入相适应的垫片。
9、该阀不得安装于管道拐角处或管道末端，在管路中间安装该阀时，
该阀两端的管道必须固定、限位牢固。
10、管路两侧法兰密封面必须平行。
11、在紧固法兰螺栓时要对称交替紧固，切不可依次单独紧固。
