光伏电站施工方案
光伏地面电站施工方案完整版.doc
光伏地面电站施工方案完整版.doc 范本1：光伏电站施工方案完整版第一章施工准备1.1 施工前的准备工作1.1.1 项目概况1.1.2 建设规模和容量1.1.3 施工工期和进度安排1.1.4 施工人员组织和资格要求1.1.5 施工设备和材料准备1.1.6 施工主管部门的协调工作1.2 勘察设计及相关文件1.2.1 地质勘察报告1.2.2 设计图纸与施工图纸1.2.3 电力工程监理合同1.2.4 监理规范要求1.2.5 设备、材料、验收文件1.3 施工人员组织1.3.1 施工班组的安排1.3.2 施工人员的技术资质要求1.3.3 施工人员的岗位职责和工作安排1.3.4 安全生产责任制度的建立第二章施工流程2.1 地基处理与基础施工2.1.1 环境条件评估2.1.2 地质勘察结果与地基处理方案2.1.3 地基处理施工方法与要求2.1.4 基础施工的方案与要求2.2 框架安装与钢结构施工2.2.1 框架材料与构造要求2.2.2 框架施工顺序和方法2.2.3 钢结构的安装和焊接要求2.2.4 钢结构的质量验收标准2.3 光伏组件安装与连接2.3.1 光伏组件的选购和运输2.3.2 光伏组件的安装方式和要求2.3.3 光伏组件的电气连接和调试2.3.4 光伏组件的维护与保养2.4 电力设备安装和调试2.4.1 逆变器的选型和安装要求2.4.2交流配电装置的选型和安装要求2.4.3 设备与电网的连接和调试2.4.4 监测设备的安装和运行测试第三章安全措施3.1 施工现场安全3.1.1 施工区域的划定与标示3.1.2 施工现场的安全管控措施3.1.3 施工人员的安全教育与培训3.1.4 施工现场的安全监测与处理3.2 设备与材料安全3.2.1 施工设备的安全使用3.2.2 材料的储存、保管和运输安全3.2.3 施工设备的定期检查和维护3.2.4 设备故障的处理和排查3.3 环境保护3.3.1 施工期间的噪音和震动控制3.3.2 施工期间的废弃物处理3.3.3 施工现场周边的环境保护第四章施工质量控制4.1 施工工艺与质量要求4.1.1 施工工艺流程与要求4.1.2 施工材料的选择和验收标准4.1.3 施工过程中的质量控制措施4.1.4 施工质量检查与验收标准4.2 工程监理与验收4.2.1 施工过程中的监理职责4.2.2 监理工作的监督和检查4.2.3 工程的竣工验收和结算4.3 施工记录和报告4.3.1 施工记录的编写和保存4.3.2 施工报告的格式和内容4.3.3 施工问题和处理意见的记录4.3.4 施工整改措施和效果的跟踪附件：1. 项目概况表格2. 建设进度计划表3. 人员组织架构图4. 地基处理方案5. 基础施工图纸6. 光伏组件安装规范7. 电气连接图纸8. 安全教育培训资料注释：1. 地质勘察报告：经过专业地质勘察机构对施工区域的地质条件进行评估和测试的报告。
光伏电站送出工程施工方案
光伏电站送出工程施工方案主要包括以下几个方面：工程概况、施工准备、施工方法及工艺、质量保证措施、安全施工保证措施、环境保护措施和施工进度计划。
下面将详细介绍这些方面。
一、工程概况1. 工程地点：某地光伏电站2. 工程规模：50MWp3. 工程内容：光伏电站送出工程施工，包括塔筒安装、基础施工、线路铺设、设备安装等二、施工准备1. 人员组织：成立施工项目部，明确各岗位职责，组织施工人员培训2. 施工材料：根据工程量清单，提前准备塔筒、基础材料、线路材料、设备等3. 施工设备：配置必要的施工设备，如吊车、挖掘机、装载机等4. 施工图纸及技术规范：熟悉施工图纸及技术规范，了解工程要求5. 施工现场准备：清除施工现场障碍物，保证施工场地平整、畅通三、施工方法及工艺1. 塔筒安装：按照施工图纸及技术规范要求，进行塔筒的安装，确保塔筒垂直度及稳定性2. 基础施工：施工前进行基础挖掘，验收合格后进行基础浇筑，并验收基础强度3. 线路铺设：按照施工图纸及技术规范要求，进行线路的铺设，包括架空线路和电缆线路4. 设备安装：根据施工图纸及技术规范要求，进行设备的安装，包括变压器、开关柜等四、质量保证措施1. 严格遵循施工图纸及技术规范要求，进行施工2. 施工过程中，加强质量监督检查，确保工程质量3. 施工完成后，进行工程验收，确保工程质量符合要求五、安全施工保证措施1. 制定施工现场安全管理制度，明确安全责任2. 对施工人员进行安全教育，提高安全意识3. 施工现场设置安全警示标志，加强安全防护4. 施工设备定期进行检查、维护，保证设备安全运行六、环境保护措施1. 施工过程中，严格遵循相关环保法规，减少对环境的影响2. 合理布置施工现场，减少对周边环境的干扰3. 加强施工现场环境卫生管理，保证施工垃圾及时清理4. 施工完成后，进行现场绿化，恢复生态环境七、施工进度计划1. 制定施工总进度计划，明确各阶段施工时间2. 制定月度施工计划，明确每月施工任务及完成情况3. 制定周施工计划，明确每周施工任务及完成情况4. 按照施工进度计划，组织施工，确保工程按时完成综上所述，光伏电站送出工程施工方案应包括工程概况、施工准备、施工方法及工艺、质量保证措施、安全施工保证措施、环境保护措施和施工进度计划等方面。

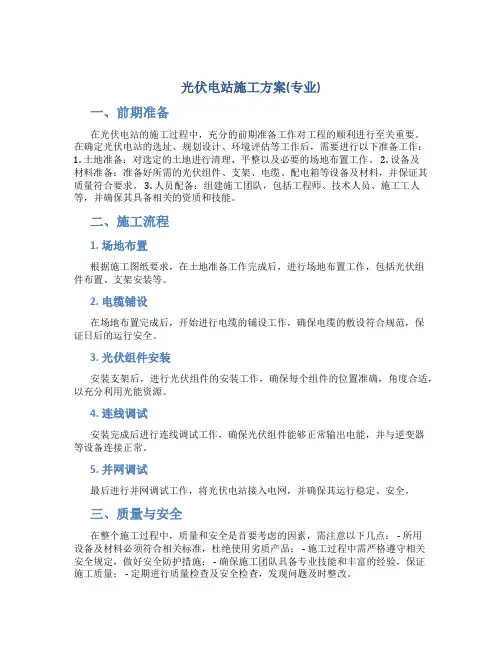

光伏电站施工方案(专业)
光伏电站施工方案(专业)一、前期准备在光伏电站的施工过程中，充分的前期准备工作对工程的顺利进行至关重要。
在确定光伏电站的选址、规划设计、环境评估等工作后，需要进行以下准备工作：1. 土地准备：对选定的土地进行清理、平整以及必要的场地布置工作。
2. 设备及材料准备：准备好所需的光伏组件、支架、电缆、配电箱等设备及材料，并保证其质量符合要求。
3. 人员配备：组建施工团队，包括工程师、技术人员、施工工人等，并确保其具备相关的资质和技能。
二、施工流程1. 场地布置根据施工图纸要求，在土地准备工作完成后，进行场地布置工作，包括光伏组件布置、支架安装等。
2. 电缆铺设在场地布置完成后，开始进行电缆的铺设工作，确保电缆的敷设符合规范，保证日后的运行安全。
3. 光伏组件安装安装支架后，进行光伏组件的安装工作，确保每个组件的位置准确，角度合适，以充分利用光能资源。
4. 连线调试安装完成后进行连线调试工作，确保光伏组件能够正常输出电能，并与逆变器等设备连接正常。
5. 并网调试最后进行并网调试工作，将光伏电站接入电网，并确保其运行稳定、安全。
三、质量与安全在整个施工过程中，质量和安全是首要考虑的因素，需注意以下几点： - 所用设备及材料必须符合相关标准，杜绝使用劣质产品； - 施工过程中需严格遵守相关安全规定，做好安全防护措施； - 确保施工团队具备专业技能和丰富的经验，保证施工质量； - 定期进行质量检查及安全检查，发现问题及时整改。
四、总结光伏电站的施工是一个复杂的工程，需要充分的前期准备、严谨的施工流程、严格的质量与安全控制。
只有做好每一个细节，才能确保光伏电站的顺利建设和长期稳定运行。
通过本文介绍的专业施工方案，相信能够帮助施工人员更好地进行光伏电站施工工作。

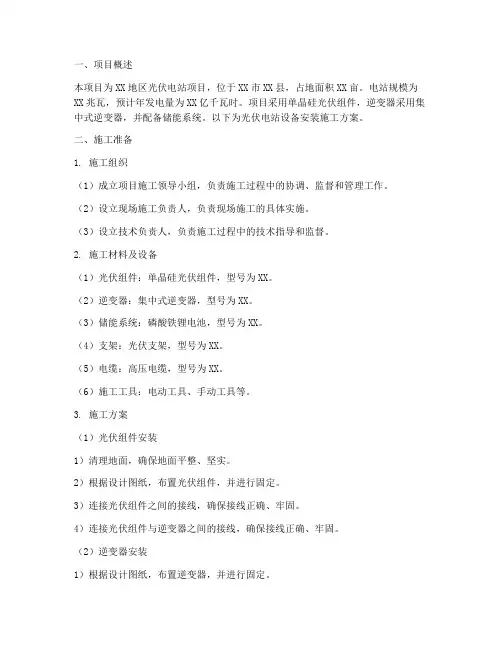

光伏电站设备安装施工方案
一、项目概述本项目为XX地区光伏电站项目，位于XX市XX县，占地面积XX亩。
电站规模为XX兆瓦，预计年发电量为XX亿千瓦时。
项目采用单晶硅光伏组件，逆变器采用集中式逆变器，并配备储能系统。
以下为光伏电站设备安装施工方案。
二、施工准备1. 施工组织（1）成立项目施工领导小组，负责施工过程中的协调、监督和管理工作。
（2）设立现场施工负责人，负责现场施工的具体实施。
（3）设立技术负责人，负责施工过程中的技术指导和监督。
2. 施工材料及设备（1）光伏组件：单晶硅光伏组件，型号为XX。
（2）逆变器：集中式逆变器，型号为XX。
（3）储能系统：磷酸铁锂电池，型号为XX。
（4）支架：光伏支架，型号为XX。
（5）电缆：高压电缆，型号为XX。
（6）施工工具：电动工具、手动工具等。
3. 施工方案（1）光伏组件安装1）清理地面，确保地面平整、坚实。
2）根据设计图纸，布置光伏组件，并进行固定。
3）连接光伏组件之间的接线，确保接线正确、牢固。
4）连接光伏组件与逆变器之间的接线，确保接线正确、牢固。
（2）逆变器安装1）根据设计图纸，布置逆变器，并进行固定。
2）连接逆变器与光伏组件之间的接线，确保接线正确、牢固。
3）连接逆变器与储能系统之间的接线，确保接线正确、牢固。
（3）储能系统安装1）根据设计图纸，布置储能系统，并进行固定。
2）连接储能系统与逆变器之间的接线，确保接线正确、牢固。
（4）电缆敷设1）根据设计图纸，敷设高压电缆，确保电缆敷设整齐、牢固。
2）连接电缆与逆变器、储能系统等设备之间的接线，确保接线正确、牢固。
（5）系统调试1）对光伏电站进行整体调试，确保各设备运行正常。
2）对储能系统进行充放电测试，确保系统稳定运行。
3）对逆变器进行输出功率测试，确保输出功率符合设计要求。
三、施工进度安排1. 施工准备：1个月2. 光伏组件安装：2个月3. 逆变器安装：1个月4. 储能系统安装：1个月5. 电缆敷设：1个月6. 系统调试：1个月总计：7个月四、施工质量保证措施1. 严格按照设计图纸和施工规范进行施工。
光伏电站水电工程施工方案
光伏电站水电工程施工方案一、项目概况1.1 项目名称：光伏电站和水电工程施工项目1.2 项目地点：中国各地1.3 项目概述：本项目包括光伏电站和水电工程两部分，光伏电站主要以太阳能发电，水电工程主要以水力发电。
项目总装机容量为100兆瓦，涉及光伏电池板、逆变器、逆流器、电气设备等多个主要设备。
二、施工方案2.1 施工目标本项目的施工目标是按照相关的国家标准和规范，保证施工质量，确保项目完成安全、高效、合理、环保。
并且要按照项目进度要求，合理安排工程进度，控制施工成本，确保项目顺利完成。
2.2 施工内容光伏电站方面，施工内容主要包括光伏电池板的铺设、逆变器的安装、逆流器的调试、电气设备的安装等工作。
水电工程方面，施工内容主要包括水轮机的安装、发电机的安装、变压器的安装等工作。
2.3 施工步骤光伏电站方面的施工步骤包括：（1）地基工程：进行地基平整、夯实等工作，确保地基承载力满足要求；（2）光伏电池板铺设：按照设计要求，进行光伏电池板的铺设工作；（3）逆变器和逆流器的安装：进行逆变器和逆流器的安装工作，确保设备的有效运行；（4）电气设备的安装及调试；（5）系统联调及并网。
水电工程方面的施工步骤包括：（1）基础施工：进行水轮机、发电机、变压器等设备的基础工程；（2）设备安装：进行水轮机、发电机、变压器等设备的安装工作；（3）电气工程：进行发电机的调试、电气设备的配电及调试工作；（4）系统联调及并网。
2.4 施工人员为了确保施工质量和进度，需要安排合适数量的施工人员。
光伏电站方面主要需要电工、土建工、安装工人员等，水电工程方面需要电气工程师、机械工程师、土建工程师等。
2.5 施工设备本项目需要大量的施工设备，主要包括起重机械、混凝土搅拌站、挖掘机、压路机等。
2.6 施工安全施工安全是工程建设的首要任务，必须坚持“安全第一”的原则。
要做好安全管理，建立健全安全生产责任制、安全生产管理体系、安全生产标准、安全生产文件等，加强施工现场安全管理。
光伏电站施工主要工程施工方案范本

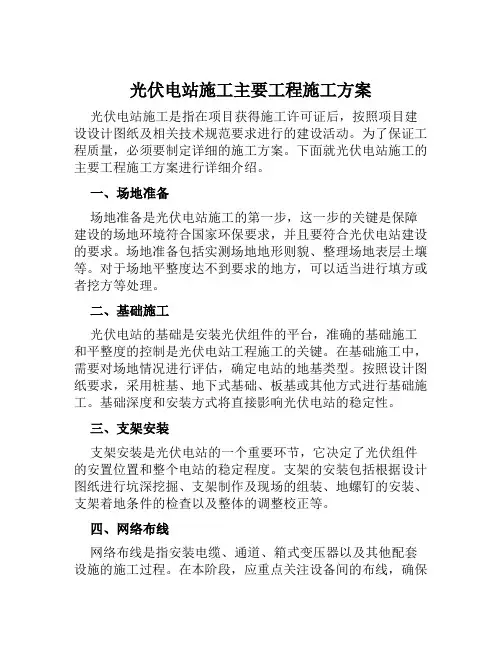

光伏电站施工主要工程施工方案光伏电站施工是指在项目获得施工许可证后，按照项目建设设计图纸及相关技术规范要求进行的建设活动。
为了保证工程质量，必须要制定详细的施工方案。
下面就光伏电站施工的主要工程施工方案进行详细介绍。
一、场地准备场地准备是光伏电站施工的第一步，这一步的关键是保障建设的场地环境符合国家环保要求，并且要符合光伏电站建设的要求。
场地准备包括实测场地地形则貌、整理场地表层土壤等。
对于场地平整度达不到要求的地方，可以适当进行填方或者挖方等处理。
二、基础施工光伏电站的基础是安装光伏组件的平台，准确的基础施工和平整度的控制是光伏电站工程施工的关键。
在基础施工中，需要对场地情况进行评估，确定电站的地基类型。
按照设计图纸要求，采用桩基、地下式基础、板基或其他方式进行基础施工。
基础深度和安装方式将直接影响光伏电站的稳定性。
三、支架安装支架安装是光伏电站的一个重要环节，它决定了光伏组件的安置位置和整个电站的稳定程度。
支架的安装包括根据设计图纸进行坑深挖掘、支架制作及现场的组装、地螺钉的安装、支架着地条件的检查以及整体的调整校正等。
四、网络布线网络布线是指安装电缆、通道、箱式变压器以及其他配套设施的施工过程。
在本阶段，应重点关注设备间的布线，确保接口的配套度和功能一致。
同时，应确保布线的阶段性可调、交接制度的保证、线束的分类和标识以及可靠性测试等，以保证整个工程的可靠运行。
五、逆变器安装逆变器是将光伏组件发出的直流电转换成可用交流电的设备，在逆变器的选择方面是主要考虑工艺和应用需求。
逆变器的安装是光伏电站施工过程中关键的环节，需要对设备性能、安装位置及安装的质量进行严格把控，以保证逆变器的可靠性。
六、组件安装在组件安装前，应先确定组件的数量和规格。
组件的安装包括安装架安装、组件的安装和连接。
组件的安装需要注意与支架的垂直度、限位和对称性，避免因安装不当引起部分组件失稳。
同时，还需要注意组件间的防滑处理，以降低组件施工过程中摔坏的几率。
光伏发电土建施工方案
光伏发电土建施工方案一、项目概况光伏发电是指将太阳能转化为电能的一种技术，是利用光伏效应将太阳能直接转化为电能的一种新能源技术。
本光伏发电项目计划在地兴建一座光伏电站，可以发电100兆瓦。
本项目的主要施工内容包括光伏电池板安装、支架结构搭建、电缆敷设以及配套设施建设等。
二、施工方案1.工程筹备阶段在施工之前，需要进行项目筹备工作。
主要包括：确定施工地点、编制项目投资、制定项目时间计划表等。
2.土建施工阶段2.1地面平整施工前需要对施工区域进行地面平整处理，确保地面平整度满足光伏电池板安装的要求。
2.2地基基础工程光伏电站的地基是承载光伏电池板和支架结构的基础，在进行地基基础工程时需要做到以下几点：（1）地基基础根据土质、地质条件合理选择。
对于较差的土质条件，可以采用加密排水处理，保证地基的稳定性。
（2）地基基础采用混凝土浇筑或钢筋混凝土浇筑，保证光伏电站的稳定性。
2.3光伏电池板安装光伏电池板是将太阳能转化为电能的核心设备，安装时需要注意以下几点：（1）在安装光伏电池板时，要确保光伏电池板之间的间距和角度符合设计要求，以提高光伏电池板的转化效率。
（2）光伏电池板的安装一般采用支架结构固定在地基上，支架结构需要具备足够的强度和稳定性。
2.4电缆敷设电缆敷设是将光伏电池板与逆变器、变压器等设备连接起来的重要工作。
在电缆敷设时需要注意以下几点：（1）电缆应选用耐候性好、电导率高的材料，以减小电压损耗。
（2）电缆敷设时应考虑光伏电池板布置的合理性和电缆敷设的安全性。
2.5配套设施建设光伏电站的配套设施建设包括办公楼、员工宿舍、配电室、变电站等。
在建设配套设施时需要确保其完善性和安全性。
三、施工安全措施1.施工现场设置围挡，并设置告示牌标明禁止非工作人员入内。
2.施工人员需佩戴安全帽、工作服及安全鞋等个人防护用品，严禁穿戴过度宽松的衣物和饰品。
3.组织施工人员进行安全培训，增强安全意识，掌握相关安全操作规程。
光伏电站 施工方案
光伏电站施工方案光伏电站施工方案一、项目概况：本次光伏电站项目总装机容量为xxMW，占地面积xx平方公里，项目位于xx地区。
项目计划采用光伏发电技术，建设包括光伏电池组件、逆变设备和配网设备等。
二、施工流程：1. 地勘阶段：（1）准备工作：确定项目用地、获取相关土地使用手续、准备地勘设备和人员。
（2）开展实地勘察：对项目用地进行综合勘察，包括地形、土质、水文等方面的调查。
（3）土地平整：对于不平整的地面进行平整，确保土地适于建设光伏电站。
2. 建设阶段：（1）设备供应：根据项目规模和需求，采购光伏发电设备、逆变器、支架等。
（2）场内电缆敷设：根据电站布局设计，进行电缆敷设，确保电力输送的质量和安全。
（3）光伏模块安装：按照设计要求，进行适当的间距安装光伏模块，确保光能的最大利用。
（4）逆变器安装：将逆变器固定在支架上，并进行电气连接和调试。
（5）电缆连接：将组件间的电缆连接起来，保证电流传输畅通。
（6）安全检查：对设备和电缆进行安全检查，确保施工过程中不发生事故，避免电网故障。
（7）并网调试：将电站与电网连接，进行运行调试，确保电站的正常发电，并实现售电。
3. 完工阶段：（1）竣工验收：由地方建设部门对光伏电站进行竣工验收，确保项目符合相关标准。
（2）工程交接：完成竣工验收后，将工程交付给业主，并对电站相关设备进行清点和收存。
（3）文件归档：将光伏电站相关文件进行整理归档，以备后期运维和管理使用。
（4）人员培训：对光伏电站工作人员进行培训，使其熟悉电站的日常运行和维护。
以上是本次光伏电站施工的基本流程和方案，希望我们能按照施工方案的要求，以高质量、高效率的方式完成光伏电站的建设。
光伏电站安装主工施工方案
光伏电站安装主工施工方案一、施工准备项目团队组建：组建由项目经理、技术负责人、安全员、质量员、施工员等组成的项目管理团队。
确保所有团队成员都熟悉光伏电站的施工流程和安全标准。
施工图纸与技术交底：组织施工图纸会审，确保所有施工人员熟悉施工图纸和技术要求。
进行技术交底，明确施工要点和难点。
材料准备：根据施工图纸和施工进度计划，提前采购并储备光伏组件、支架、电缆、基础材料等。
施工设备准备：准备挖掘机、混凝土搅拌机、吊车、电焊机、电动工具等施工设备，并进行检查和维护，确保其状态良好。
二、地面处理地面清理：清理施工现场的杂物、垃圾等，确保地面平整、无障碍物。
地面压实：对松软地面进行压实处理，确保地面承载力满足设计要求。
三、基坑开挖测量定位：根据施工图纸，进行基坑的测量定位。
开挖作业：采用挖掘机进行基坑开挖，注意控制开挖深度和尺寸，避免超挖或欠挖。
边坡支护：根据地质条件和基坑深度，进行边坡支护设计并施工，确保基坑稳定。
四、基础浇筑模板制作与安装：根据设计要求制作基础模板，并进行安装和固定。
钢筋加工与绑扎：按照施工图纸进行钢筋加工和绑扎，确保钢筋的位置和数量满足设计要求。
混凝土浇筑与养护：采用混凝土搅拌机进行混凝土浇筑，注意控制混凝土的配合比和质量。
浇筑完成后进行养护，确保混凝土强度达到设计要求。
五、支架安装支架组装：根据施工图纸进行支架的组装和预拼装，确保支架的尺寸和角度满足设计要求。
支架安装：采用吊车将支架吊装至基坑位置，进行支架的安装和固定。
确保支架安装平整、稳固。
六、组串安装光伏组件检查：对光伏组件进行检查，确保其外观完好、无损坏。
光伏组件安装：将光伏组件安装至支架上，注意光伏组件的排列方式和间距。
确保光伏组件安装牢固、平整。
七、电缆施工电缆敷设：根据施工图纸进行电缆的敷设，注意电缆的走向和固定方式。
避免电缆受到机械损伤和过热。
电缆接头制作：按照规范要求进行电缆接头的制作，确保接头质量可靠、接触良好。
河北光伏电站安装施工方案
一、项目概述本光伏电站位于河北省某地，占地面积约100亩，装机容量为10MW。
电站采用地面集中式光伏发电系统，主要利用太阳能光伏电池板将太阳能转化为电能，接入电网。
项目总投资约为1亿元人民币，预计年发电量可达1000万千瓦时。
二、施工准备1. 施工组织机构成立项目组，负责项目的整体协调、管理和监督。
项目组下设施工部、技术部、安全部、物资部等部门。
2. 施工人员组织一支专业、高效的施工队伍，包括施工负责人、技术人员、安全员、电工、焊工、安装工等。
3. 施工材料及设备根据设计方案，准备光伏组件、支架、逆变器、配电柜、电缆、基础混凝土、施工工具等。
4. 施工图纸及技术规范审查施工图纸，熟悉技术规范，确保施工质量。
三、施工工序1. 测量放线以控制网为基础，按照图纸要求，准确放出桩基基础高程、中心线，用木桩或钉子喷上红漆标记清晰。
2. 桩基打孔按照测量放线的点位，用潜孔机进行桩基的打孔。
打孔顺序按前立柱和后立柱分别进行。
3. 地锚桩布料将地锚桩倒运至施工子方阵内，并按照事先打好的孔量整齐布放在各施工区域内。
4. 地锚桩浇筑准备振捣工具（钢筋棍），挂线将桩基中心及高程定位。
5. 拉拔实验灌注桩浇筑完成后，待混凝土强度达到设计要求后进行拉拔实验。
6. 支架安装支架倒运布料（横梁、前后立柱、檩条、斜撑、托架、后立柱斜拉筋），准备配件及安装工具。
7. 光伏组件安装将光伏组件按照设计要求安装在支架上，并进行紧固。
8. 逆变器、配电柜安装按照设计要求，将逆变器、配电柜安装到位，并进行接线。
9. 交直流线缆连接按照设计要求，连接逆变器、配电柜、光伏组件等设备之间的交直流线缆。
10. 系统调试对整个光伏电站系统进行调试，确保系统运行正常。
四、施工质量保证措施1. 严格按照设计图纸、技术规范进行施工，确保工程质量。
2. 加强施工人员培训，提高施工人员技能水平。
3. 对施工材料、设备进行检查，确保质量合格。
4. 定期进行施工质量检查，发现问题及时整改。
光伏电站施工技术方案
光伏电站施工技术方案一、概述光伏电站是利用光伏发电技术将太阳能转化为电能的发电设施，光伏电站的施工技术方案对于项目的成功运营至关重要。
在光伏电站的施工过程中，需要考虑项目选址、土地准备、光伏组件安装、电缆布线、逆变器安装、接地系统、配电系统以及监控系统等各个方面，以确保电站的高效、安全运行。
二、项目选址1.光照条件：选择具有良好光照条件的地区，以最大程度地提高光伏电站的功率输出。
2.土地可利用性：选址的土地应具备较好的利用条件，无建筑障碍、易于施工和维护。
三、土地准备1.土地测量：对选定的土地进行详细测量，确定土地的尺寸和地势变化情况。
2.土地平整：对土地进行必要的平整处理，确保组件安装不受地势影响。
3.土壤检测：进行土壤检测，了解土壤的质量状况，以提前做好土地处理措施。
四、光伏组件安装1.基础安装：按照设计要求，在土地上进行基础的开挖和混凝土浇筑，为光伏组件的固定提供坚实的基础。
2.框架安装：根据工程图纸，安装光伏组件支架框架，确保固定和稳固。
3.组件安装：将光伏组件按照设计要求安装在支架框架上，并进行电缆的连接。
五、电缆布线1.主干电缆：根据电站设计要求，铺设主干电缆，连接光伏组件、逆变器和变配电设备。
2.分支电缆：将主干电缆进行分支，连接到不同的光伏组件或逆变器上。
六、逆变器安装1.逆变器选型：根据光伏电站的容量和设计要求，选取适合的逆变器进行安装。
2.逆变器安装：将逆变器安装在指定的位置，确保通风良好、温度适宜，并进行接地连接。
七、接地系统1.接地设计：根据设计要求，确定接地系统的布置和规划。
2.接地材料：选用符合规范要求的接地材料，确保接地系统的可靠性和安全性。
3.接地施工：按照设计要求进行接地电阻的测试和接地系统的施工。
八、配电系统1.变配电设备：根据设计要求，选择适当的变配电设备，并进行安装和调试。
2.配电电缆：连接变配电设备与逆变器、光伏组件和电网之间的电缆。
3.配电保护：对配电系统进行必要的保护配置，如过载保护、短路保护等。
光伏电站施工方案
光伏电站施工方案一、项目概述光伏电站是利用光伏发电技术将太阳能转化为电能的设施。
本项目拟建设一座光伏电站，总装机容量为X兆瓦，预计年发电量为X万千瓦时，用于满足当地的电力需求。
二、项目建设目标1.提供可靠的电力供应：确保电站的装机容量和发电量能够满足当地的电力需求，保障电力供应的可靠性。
2.降低能源成本：通过利用太阳能发电，替代传统能源，降低能源成本，减轻对环境的影响。
3.推动可持续发展：积极采用环保材料和技术，减少对自然环境的破坏，推动可持续发展。
三、项目施工方案1.场地选择：选择一块开阔平坦、阳光充足的场地作为光伏电站的建设地点，确保太阳能的充分利用。
2.设备采购：根据项目的需求和预算，在国内外选择合适的光伏发电设备供应商进行设备采购。
确保设备的质量和性能符合要求。
3.场地准备：在选定的场地上进行场地平整、道路建设、电网接入等准备工作，确保光伏电站的顺利施工和电力接入。
4.建设布局：根据场地条件和设备要求，合理规划光伏电站的建设布局，包括光伏组件的摆放位置、逆变器的布置、输电线路的规划等。
5.建设进度控制：制定详细的施工计划和进度安排，确保工程按时按质完成。
同时，建立项目管理体系，对施工过程进行有效监控和管控。
6.安全保障：建立安全管理制度和应急预案，确保施工过程中的安全运行。
加强对施工人员的安全培训，提高他们的安全意识。
7.质量控制：建立质量管理体系，对各项工程进行严格的检验和测试，确保光伏电站的质量和性能符合国家标准和设计要求。
8.环保措施：采用环保材料和环保技术，减少对土壤和水源的污染。
同时，建立环境监测系统，及时监测和处理环境污染问题。
9.运营和维护：建立健全的运营管理体系，确保光伏电站的正常运营和维护。
定期进行设备检修和保养，及时处理设备故障和问题。
四、项目成果1.可靠的电力供应：光伏电站将可靠地为当地提供稳定的电力供应，解决电力短缺问题。
2.能源成本降低：光伏电站可以降低能源成本，为当地带来经济效益。
光伏施工策划书3篇
光伏施工策划书3篇篇一《光伏施工策划书》一、项目概述1. 项目名称：光伏施工项目2. 项目地点：[具体地点]3. 项目规模：[光伏电站容量]4. 项目目标：在[项目地点]建设一座光伏电站，预计年发电量为[千瓦时]，满足[当地电力需求]。
二、施工计划1. 施工进度安排基础施工：[开始时间]-[结束时间]支架安装：[开始时间]-[结束时间]组件安装：[开始时间]-[结束时间]电气设备安装：[开始时间]-[结束时间]调试并网：[开始时间]-[结束时间]2. 施工人员安排项目经理：负责项目整体管理和协调。
施工人员：包括电工、支架安装工、组件安装工等。
技术人员：负责施工过程中的技术指导和质量控制。
3. 施工设备安排吊车、叉车等起重设备。
电动工具、手动工具等安装工具。
电气测试设备、调试设备等。
三、施工技术方案1. 光伏组件安装安装前检查组件质量。
按照设计图纸进行组件安装。
确保组件之间的连接牢固可靠。
2. 支架安装根据地形和光伏组件布置进行支架设计。
采用合适的安装方法，确保支架的稳定性。
对支架进行防腐处理。
3. 电气设备安装按照电气设计图纸进行电缆敷设。
安装逆变器、配电柜等电气设备。
进行电气测试和调试，确保设备正常运行。
4. 接地与防雷安装可靠的接地系统。
按照规范进行防雷设计和安装。
5. 质量控制措施施工过程中进行严格的质量检查。
对施工人员进行质量培训和交底。
对关键工序进行旁站监督。
四、安全管理方案1. 安全培训对施工人员进行安全培训，包括安全操作规程、安全意识等。
培训合格后方可上岗。
2. 安全措施施工现场设置明显的安全标识和警示标志。
佩戴个人安全防护用品。
进行高处作业和电气作业时，采取相应的安全措施。
3. 安全检查定期进行安全检查，及时发现和整改安全隐患。
对安全事故进行及时处理和报告。
五、环境保护方案1. 施工过程中采取措施减少对环境的影响。
2. 对施工人员进行环保教育，提高环保意识。
3. 合理处理施工废弃物，避免造成环境污染。
光伏电站土建电气工程施工方案
光伏电站土建电气工程施工方案
一、总体设计方案
1、建造内容：此次建造的太阳能光伏电站，主要包括太阳能光伏电
站用地的总体设计、着力点建筑、外部布置和布局、发电设备、接线设备、配套水文工程、机房及设备安装等内容。
3、项目资金：依据各个项目的开发设计，本次建造的太阳能光伏电
站的资金预算定为7000万元，其中土建工程设计费4200万元，电气设计
费1800万元，其他设计费900万元。
二、土建设计
2、建筑物：根据太阳能光伏电站外部设计布局，建筑物需要包括：
（1）机房，用于变电设备、机械设备及其配套控制设备的安装；
（2）接入系统机房，用于改造接线部分；
（3）设备屋，用于安装太阳能电池板及其配套控制设备；
（4）维护及养护类设施；
（5）配套水文工程；
（6）机电设备；
（7）辅助设施；
（8）变电设备及其配套控制设备；
（9。
光伏电站施工组织设计方案
光伏电站施工组织设计方案一、项目概况准备建设的光伏电站位于XXX地区，占地面积约XXX平方米，装机容量为XXX兆瓦。
项目的目标是利用太阳能资源，发电并满足周边地区的电力需求。
本方案旨在合理组织施工流程，确保项目按时、高质量地完成。
二、工程分解与组织方式1.工程分解根据施工需要，将电站工程分解为以下几个主要工程：1）土地准备与平整工程：包括地面清理、地基准备、场地平整等。
2）组件支架安装工程：包括组件支架的安装与调整、固定等。
3）模块安装与接线工程：包括光伏模块的安装、电缆敷设、互联互通等。
4）逆变器及配电系统工程：包括逆变器的安装、调试和配电系统的建设。
5）电网接入工程：包括变电站建设、电网接入调试等。
2.组织方式根据工程分解结果，确定以下组织方式：1）土地准备与平整工程：由土建工程队负责，根据地面状况进行清理与平整，确保地面平整度符合要求。
2）组件支架安装工程：由钢结构工程队负责，按照设计要求进行支架的安装，确保强度和稳定性。
3）模块安装与接线工程：由电气工程队负责，按照电站布置图纸进行光伏模块的安装和电缆的敷设，确保接线接口的质量和安全。
4）逆变器及配电系统工程：由电气工程队负责，根据设计要求进行逆变器的安装和配电系统的建设，确保电力传输的稳定性。
5）电网接入工程：由电力工程队负责，根据电站容量进行变电站的建设和电网接入的调试，确保电站与电网的良好连接。
三、施工流程及关键节点1.施工流程根据工程分解和组织方式，确定以下施工流程：1）进行土地准备与平整工程。
2）进行组件支架安装工程。
3）进行模块安装与接线工程。
4）进行逆变器及配电系统工程。
5）进行电网接入工程。
2.关键节点为确保项目能够按时完成，确定以下关键节点：1）土地准备与平整工程节点：预计工期X天。
2）组件支架安装工程节点：预计工期X天。
3）模块安装与接线工程节点：预计工期X天。
4）逆变器及配电系统工程节点：预计工期X天。
5）电网接入工程节点：预计工期X天。
25MW地面光伏电站工程施工方案
25MW地面光伏电站工程施工方案
摘要
本文旨在提供一个25MW地面光伏电站施工方案，通过对项目基础设
施建设、数量测算、安全施工管理、施工组织、项目配套建设、质量控制、调试和完工验收等内容进行详细说明，确保该项目按照设计和施工要求施工，按时实现项目建设的目标。
一、项目基础设施建设
1.1准备工作：项目施工前需要做好有关地质勘查、基坑支护、土方
工程、交通路网及公用设施畅通等准备工作，以确保地面建设的顺利进行。
1.2光伏电站施工建设准备：完成场地、资源与设备的调查及准备，
确定工程前期准备条件，把握施工节点，确定施工过程安全控制要点及技
术措施，负责施工材料的采购及电气设备的安装；
1.3光伏电站电缆架设：负责光伏电站电缆架设，包括汇流设备电缆
架设、植物遮阳电缆架设、汇电房电缆架设、汇流箱电缆架设、馈电电缆
架设及无源器件安装；
1.4光伏电站总体安装：负责光伏电站整体安装，包括太阳能电池板
的安装、支架的安装、汇流箱的安装、汇流设备的安装、植物遮阳的安装
及汇电室的建设。
二、数量测算。
光伏电站水电工程施工方案
光伏电站水电工程施工方案一、工程概述光伏电站水电工程是指在光伏电站建设中，利用水电施工技术进行电站基础设施建设的一种施工方式。
光伏电站水电工程施工方案主要包括施工组织设计、施工工艺、施工设备、施工安全、环境保护等方面内容。
本方案以我国某光伏电站为例，介绍光伏电站水电工程施工方案。
二、施工组织设计1. 施工总平面布置：根据光伏电站的特点，结合现场条件，合理规划施工总平面布置，满足施工需求。
2. 施工分区：将施工区域划分为施工准备区、施工主体区、施工辅助区、材料堆放区等，实现分区管理。
3. 施工组织结构：建立健全施工组织结构，明确各岗位职责，确保施工顺利进行。
4. 施工进度计划：编制详细的施工进度计划，明确各施工阶段的时间节点，确保工程按时完成。
三、施工工艺1. 施工顺序：按照基础施工、支架安装、光伏板安装、电气设备安装、调试并网的顺序进行施工。
2. 基础施工：采用现浇混凝土基础，确保基础平整、坚实。
3. 支架安装：根据设计要求，安装光伏支架，确保支架稳定、可靠。
4. 光伏板安装：按照设计要求，安装光伏板，确保光伏板安装牢固、平行。
5. 电气设备安装：安装光伏电站的电气设备，包括汇流箱、逆变器、电缆等，确保设备安装符合规范。
6. 调试并网：对光伏电站进行调试，确保电站运行正常，实现与电网的顺利并网。
四、施工设备1. 施工设备选择：根据施工需求，选择合适的施工设备，包括挖掘机、混凝土泵、搅拌机、吊车等。
2. 设备管理：对施工设备进行定期检查、维护，确保设备正常运行。
3. 设备安全：制定设备安全措施，防止设备事故的发生。
五、施工安全1. 安全制度：建立健全安全管理制度，明确安全职责。
2. 安全教育：对施工人员进行安全教育培训，提高安全意识。
3. 安全防护：设置施工现场的安全防护设施，包括安全网、警示标志、防护栏等。
4. 应急预案：制定应急预案，应对突发事件。
六、环境保护1. 环境保护措施：采取有效措施，防止施工过程中的环境污染。
光伏电站施工组织设计方案
光伏电站施工组织设计方案一、项目背景光伏电站是一种利用太阳能发电的装置，因其环保、可再生等优势受到越来越多的关注。
本项目旨在设计一个光伏电站的施工组织方案，以确保项目的顺利施工并最大程度地提高效率。
二、项目概述本项目选址于（具体位置），总装机容量为（具体容量），预计施工周期为（具体时间）。
本方案将针对施工前的准备工作、施工组织架构、施工流程、质量管理等方面展开具体设计。
三、施工前准备3.1 土地准备•对选址土地进行勘察和清理，确保土地平整，并进行必要的土地改造工作。
•确保选址处的地基符合光伏电站的安装要求。
3.2 材料准备•确保所需的光伏电池板、逆变器等材料充足，并对材料进行质量检查。
•制定材料供应计划，确保施工期间的材料供应充足。
四、施工组织架构4.1 项目经理部•负责项目的全面管理和协调工作。
•确保项目进度顺利，安全生产。
4.2 技术部•负责方案设计的实施和技术支持。
•对施工现场进行技术指导和质量把控。
4.3 安全监管部•负责项目的安全管理工作，制定安全生产措施并落实。
五、施工流程5.1 土地平整•对选址处进行土地平整工作，为后续光伏板的安装提供条件。
5.2 光伏板安装•安装固定支架，并在上面安装光伏板。
5.3 电气设备安装•安装逆变器等电气设备，并接通电力。
5.4 联调测试•对电站进行联合测试，确保系统运行正常。
六、质量管理6.1 质量控制•对施工过程中的关键节点进行质量把控，确保工程质量。
6.2 检验验收•对项目进行定期检查和验收，确保项目符合相关标准。
七、总结光伏电站施工组织设计是确保项目成功实施的关键环节，上述方案旨在为项目的顺利施工提供有力支持。
通过合理的组织架构、详细的施工流程和严格的质量管理，将确保项目的顺利进行，同时提高效率和质量。
光伏电站施工主要工程施工方案
光伏电站施工主要工程施工方案1.光伏阵列基础施工和安装要求1）光伏阵列基础施工本工程光伏阵列基础采用钻孔灌注桩基础和大开挖独立基础。
孔灌注桩基础施工流程：订轴线，桩位→埋深护筒→钻机就位→成孔→第一次清孔→钢筋笼制作、吊装→安放导浆管→第二次清孔→灌注水下混凝土→成桩→钻机移位。
根据本工程的场地，电量，钻孔灌注桩直径，桩深及工期因素，安排2套GPS-15型钻孔灌注桩机进行施工，混凝土采用水下混凝土C35，钢筋笼采用现场制作。
为了确保质量及进度，合理安排施工顺序，进一步优化施工方案，进行钻孔桩的施工。
大开挖独立基础施工一般采用以下流程：清理→混凝土垫层浇筑→钢筋绑扎→相关专业施工→清理→支模板→清理→混凝土搅拌→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护→模板拆除2）光伏阵列安装要求光伏阵列支架表面应平整，固定太阳能板的支架面必须调整在同一平面，各组件应对整齐并成一直线，倾角必须符合设计要求，构件连接螺栓必须加防松垫片并拧紧。
光伏组件支架安装工艺如下图9.6-1所示：图9.6-1 光伏组件支架安装工艺将光伏组件支架调整为水平角度进行光伏组件安装。
安装光伏组件前，应根据组件参数对每个太阳光伏组件进行检查测试，其参数值应符合产品出厂指标。
一般测试项目有：开路电压、短路电流等。
应挑选工作参数接近的组件在同一子方阵内，应挑选额定工作电流相等或相接近的组件进行串连。
安装太阳光伏组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。
组件在基架上的安装位置及接线盒排列方式应符合施工设计规定。
组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。
光伏组件电缆连接按设计的串接方式连接光伏组件电缆，插接要紧固，引出线应预留一定的余量。
组件到达现场后，应妥善保管，且应对其进行仔细检查，看其是否有损伤。
必须在每个太阳电池方阵阵列支架安装结束后，才能在支架上组合安装太阳电池组件，以防止太阳电池组件受损。
光伏电站 施工方案
光伏电站施工方案光伏电站施工方案光伏电站是一种将太阳能转化为电能的装置，由于其环保、可再生等特点，受到越来越多的关注和广泛的应用。
本施工方案旨在介绍光伏电站的建设和施工过程。
一、项目概述本项目位于某地，总装机容量为X兆瓦。
电站布置于某地平整的土地上，选取了12°的太阳辐照度较高的位置。
主要包括光伏组件、逆变器、互连系统、变压器、电表及配电装置、注浆桩、钢架等。
二、施工流程1. 土地准备选址部分的土地需要进行清理、平整和打桩等工作，确保土地符合电站建设条件。
2. 光伏组件安装根据工程设计图纸，在预先铺设好的钢架上安装光伏组件，并进行稳固固定。
3. 逆变器、互连系统以及配电装置的安装逆变器和互连系统的安装需要根据设计图纸确定位置，并进行电气连接。
同时，按照工程设计图纸布置变压器和电表及配电装置。
4. 注浆桩安装根据设计要求和土地状况，在电站的各个基础上安装注浆桩，保证电站的稳定性。
5. 钢架安装根据工程设计图纸，在光伏组件安装完成后，进行钢架的安装，确保光伏组件的稳定性。
6. 动力引入将太阳能光伏电站与室内电网连接，引入外部电力。
7. 系统检查与调试在基础架构搭建完成后，进行系统的检查与调试，确保电站的正常运行。
8. 施工验收完成工程施工后，进行施工验收，并办理相关手续和文件。
三、安全措施1. 安全教育对施工人员进行安全教育培训，确保施工人员具备安全意识和操作能力。
2. 施工现场管理严格执行施工现场管理制度，设置警示牌、安全警示线等，确保施工现场的安全。
3. 设备安装保证设备安装固定，电气设备规范接地，并进行必要的防雷保护措施。
4. 施工作业安全防护对高空、进出施工场所、机械设备操作等进行严格的安全防护措施，确保施工人员的人身安全。
总结：本项目的施工方案包括土地准备、光伏组件安装、逆变器及互连系统安装、注浆桩及钢架安装、动力引入、系统检查与调试以及施工验收等步骤。
在施工过程中，要严格执行安全措施，确保施工人员的人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏电站施工方案NO TABLE OF CONTENTS ENTRIES FOUND.：检验支架安装合格后，安装光伏板。
1、电池组件倒运布料，准备配件及安装工具2、先安装最高排光伏版：首先根据图纸位置安装四个已打孔的橡胶垫片，加底部夹片，安装最高排第一个光伏版按设计图纸定位，最高处拉横向、立向基准线，作为光伏版的横向基准；光伏板靠近支架外侧一端穿入顶部盖片，紧固螺栓。
内侧盖片在安装第二片光伏板之后安装，并紧固螺栓。
依次安装其他光伏板。
3、安装中间一排光伏版，方法同上。
4、安装最下排光伏版，方法同上。
5、复测平整度、边缘高差等，调整至符合质量要求。
6、安装完毕后，安装长、短立柱最后的固定螺栓。
注意事项：轻拿轻放；注意磕碰；光伏版可能已经因日照带电，注意两端线端不要连接，造成触电或者损坏光伏板。
八、接地镀锌扁铁：九、电器：1、电池组件安装1.1安装流程电池组件安装施工流程框图见图1.1.1。
图1.1.1 电池组件安装施工流程框图1.2施工方案（1）电池组件倒运布料及开箱验收将电池组件倒运至施工子方阵内，并按照事先算好的数量整齐布放在各施工区域内。
每个子方阵电池组件安装前要对组件开箱验收。
施工队开箱前通知项目部，由项目部通知监理、业主及厂家等进行验收，并做好验收记录。
（2）电池组件安装电池组件安装前，要对支架进行复查，主要检查横梁的水平等，防止支架水平、高程等变化从而影响组件安装质量。
多晶硅光伏组件的安装宜从下向上安装，具体施工步骤如下：●根据电池组件安装图纸，用盒尺测量出第一排（最下面一排）电池组件上边缘所在位置，在阵列两端的支架上定点，拉工程线。
●安装第一块电池组件。
以从左向右安装为例，电池板上缘以施工线为基准，左边缘尽量往左侧靠，为右侧所有组件留出一定的调整余量，以防安装右侧最后一块电池组件时因间隔不够导致无法安装。
位置调整完毕后，安装四周压块，紧固螺丝。
●安装第二块及其余电池组件。
因压块自身间隙为20mm，所以不需要可以关注电池组件间的间隙大小，只需要紧靠压块安装即可。
●下方第一排安装完成后，安装第二排。
此时可不用施工线，以已安装完成的电池组件上边缘为基准进行安装。
安装时注意组件需要对角及边缘平齐。
完成后，依次安装剩余两排的电池组件。
每个电池组件背面有一个接线盒及接线盒引出的正负极线，安装时应注意这两条线不要被压在光伏支架与电池组件间。
正负极线两端的连接器需要悬空，绝不可以触碰光伏支架或其他金属体。
组件要按照厂家编好的子阵号进行安装，严禁混用。
（3）组件串联及接地按照设计图纸要求确定串联数量、串联路径。
要求光伏组件之间接插件互相连接紧固。
接线时应注意勿将正负极接反，保证接线正确。
每串电池板连接完毕后，应检查电池板串联开路电压是否正确，连接无误后断开一块电池板的接线，保证后续工序的安全操作。
组件接地通过组件接地孔、导线与接地体良好连接。
在需要更多接地孔时候，按照组件生产商要求在相应位置打孔。
（4）电池组件安装验收组件安装完成，由作业人员自检后，再经各工区施工队技术员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
2、汇流箱安装2.1 安装流程汇流箱安装施工流程框图见图2.1.1。
图2.1.1 汇流箱施工流程框图2.2施工方案（1）汇流箱开箱验收及倒运汇流箱安装前要对汇流箱开箱验收。
各工区施工队开箱前通知项目部，由项目部通知监理及厂家等进行验收。
检查设备型号、规格、数量是否符合合同文件的规定。
同时检查设备外壳有无变形、碰伤等，并作好设备开箱验收记录。
开箱验收后，根据设计图纸上划分的汇流区，将各汇流箱倒运至安装部位。
倒运过程中应做好防护措施，避免发生磕碰损伤设备。
（2）汇流箱支架安装及汇流箱调整汇流箱支架安装时，应先按照设计图纸上的尺寸在电池组件支架后支柱上定好汇流箱支架安装位置，并做好标记。
将汇流箱支架固定在标记位置，调整其水平、垂直符合规范、图纸要求。
汇流箱支架紧固牢固、可靠。
（3）汇流箱接线及接地汇流箱输入输出以及通讯、接地等对外接口位于机壳的下部。
具体接线方法如下：●剥除第一层绝缘，剥除长度应保证接线方便的同时露出汇流箱的电缆应有完整的绝缘。
●剥除正负极两根线的绝缘层，长度以1cm-1.5cm为宜。
用手拧一下露出的铜丝线，使其聚合在一起。
套针式接线鼻或做镀锡处理。
●从汇流箱下部的进线口穿入汇流箱，压接入相应的接线端子。
完成后轻扯电缆，以检查是否安装牢固。
汇流箱外壳应有明显可靠的PE 保护地线（PE 为黄绿相间的双色线）；但PE 保护地线不允许利用箱体或盒体串连。
PE线应与光伏支架可靠连接。
（4）汇流箱安装验收汇流箱安装完成，由作业人员自检后，再经施工队技术员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
3、逆变器、直流柜、箱式变压器、数据采集柜安装3.1 安装流程逆变器、直流柜、箱式变压器、数据采集柜安装施工流程框图见图3.1.1。
图3.1.1 逆变器、直流柜、箱式变压器、数据采集柜施工流程框图3.2 施工方案（1）基础复测由专业测量人员对逆变器室及箱式变压器基础进行复测：基础中心线误差、水平度、全长、不直度每米、全长误差符合图纸要求。
（2）逆变器、直流柜、箱式变压器、数据采集柜倒运及验收根据设备上标记的子阵号，将各逆变器、直流柜、箱式变压器、数据采集柜倒运至安装部位（可在设备到货卸车时直接将逆变器、直流柜、数据采集柜、箱式变压器卸至安装部位）。
倒运过程中应做好防护措施，避免发生磕碰，损伤设备。
逆变器、直流柜、箱式变压器、数据采集柜安装前要对设备开箱验收。
各施工区施工队开箱前通知项目部，由项目部通知监理及厂家等进行验收。
检查设备型号、规格、数量是否符合合同文件的规定。
同时检查设备外壳有无变形、碰伤等，并作好设备开箱验收记录。
（3）逆变器、直流柜、箱式变压器、数据采集柜就位调整开箱验收后，用汽车吊将逆变器、直流柜、数据采集柜吊至逆变器室门口，放在事先准备的滚杠上。
通过滚杠将逆变器运至基础槽钢上，抽出滚杠。
依次将两台逆变器分别就位后，对逆变器进行调整。
到货验收后，用汽车吊将箱式变压器直接吊至箱变基础上，并调整中心、方位等符合规范要求。
设备就位调整后应进行固定，要与基础槽钢连接牢固且接地良好。
调整好的盘柜垂直度、相邻两盘顶部水平偏差、成列盘顶部偏差、相领两盘边盘面偏差、成列盘面偏差、盘间接缝偏差符合图纸设计要求。
设备就位调整后应进行固定，要与基础槽钢连接牢固且接地良好。
（4）逆变器接线光伏阵列输出的直流电经汇流箱、直流配电柜等前级设备后，接入到逆变器的直流输入端。
接线应与厂家配合进行。
（5）逆变器安装验收逆变器安装完成，由作业人员自检后，再经各工区施工队技术员及生产厂家技术人员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
（6）直流配电柜接线光伏阵列输出的直流电经汇流箱等前级设备后，接入到直流配电柜的输入端。
直流配电柜接线方案如下：① 确认直流配电柜前级的汇流箱的断路器均为断开状态。
②剥掉电缆末端的绝缘皮，电缆末端的绝缘皮剥掉的长度应为接线铜鼻压线孔的深度符合设计要求。
③ 压接接线铜鼻。
④ 安装热缩套管。
⑤ 将接线铜鼻压接在直流接线铜排上，用螺丝刀或扳手紧固螺钉。
⑥ 确认接线牢固。
（7）直流配电柜安装验收直流配电柜安装完成，由作业人员自检后，再经各工区施工队技术员及生产厂家技术人员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
（8）箱式变压器电缆终端制作箱变调整完成，即可开始制作电缆终端。
35kV电缆终端制作程序见图4.2-5。
（9）箱变试验箱变安装完成后由技术员配合厂家技术人员进行直阻、变比、耐压等试验，试验结果符合规范要求。
（10）箱式变压器安装验收箱式变压器安装完成，由作业人员自检后，再经各工区施工队技术员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
图3.2.1 35kV电缆终端制作程序框图（11）数据采集柜接线数据采集柜接线应符合以下要求：①按图施工，接线正确，配线应牢固；②盘柜内配线不应有接头；③ 号头醒目，应符合标号规定；④ 每个端子配线不得超过两根；⑤ 电流回路、控制回路、信号、弱电回路截面符合图纸要求；⑥ 配线应排列整齐美观，配线时长度应留有余量；⑦ 走线槽应固定平整，槽内配线应符合设计规定；⑧ 不同电压等级的配线，应分开走线，不应排列在同一根电缆内；⑨ 光纤电缆敷设，接头按技术规范要求焊接；⑩ 电缆屏蔽层接地可靠。
(12) 数据采集柜安装验收数据采集柜安装完成，由作业人员自检后，再经各工区施工队技术员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
4、电缆沟开挖4.1 施工工艺流程电缆沟开挖施工流程框图见图4.1.1。
图4.1.1 电缆沟开挖施工流程框图4.2 电缆沟施工（1）电缆沟测量、定位① 根据出线电缆布局和电缆沟开挖现场地形条件确定出电缆沟具体走向。
② 电缆沟线路测量包括定线测量、水准测量和直接丈量。
③ 定线测量要测定线路的中心线和转角，并应测量沟槽与相邻的永久性建筑物的位置关系，必要时应在地面上设立标志。
④ 在进行沟槽水准测量时,应沿线设临时水准点,临时水准点标高值由控制水准点引测。
（2）电缆沟开挖① 开挖路线确定后，需要由监理、业主确认，尽量避免开挖路线下有管线。
如确有管线，则尽量选择管线较少区域开挖。
② 开挖前要认真调查了解地上地下障碍物，以便开挖时采取妥善加固保护措施。
③ 根据基础和土质、现场出土等条件要合理确定开挖顺序。
④ 开挖时，应先沿灰线直边切出槽边的轮廓线，然后再分段分层平均下挖。
⑤ 在开挖槽边弃土时，应保证边坡和直立帮的稳定。
开挖基坑（槽）的土方，在场地有条件堆放时，留足回填需用的好土，多余的土方运出，避免二次搬运。
⑥ 土方开挖部分采用人工开挖为主，部分区域在保证人员，设备安全，不损坏现有管线及支架、光伏组件的基础上采用机械开挖。
⑦ 土方开挖一般不宜在雨季进行，否则工作面不宜过大，应分段逐片的分期完成。
雨期开挖基坑（槽）时，应注意边坡稳定，必要时可适当放缓边坡或设置支撑。
同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。
施工时应加强对边坡、支撑、土堤等的检查。
⑨ 开槽后及时约请各有关人员验槽，验槽合格后方可进行下道工序。
4.3 质量控制电缆沟施工质量偏差详见表4.2-1。
表4.2-1 电缆沟外形尺寸允许偏差表5、电缆敷设及接线5.1 工艺流程电缆敷设工艺流程详见图5.1.1。
图5.1.1 电缆敷设工艺流程图5.2 施工方法（1）电缆出库①电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。
电缆盘外观完整无损，合格证等产品文件齐全。
对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。
