钢结构CAD软件STS的功能和应用

合集下载

钢结构设计软件PKPM-STS中部分参数的设置

钢结构设计软件PKPM-STS中部分参数的设置

钢结构设计软件PKPM-STS中部分参数的设置章节一:绪论1.1 研究背景及意义1.2 研究现状与发展趋势1.3 研究目的和内容章节二:PKPM-STS 软件的基本原理和参数设置2.1 PKPM-STS 软件的概括2.2 PKPM-STS 软件的基本原理2.3 PKPM-STS 软件中钢结构设计中的参数设置章节三:PKPM-STS 软件中的荷载参数设置3.1 荷载及其分类3.2 天气条件参数设置3.3 分别设置弯矩、轴力、剪力等荷载参数章节四:PKPM-STS 软件中的受力参数设置4.1 材料特性参数设置4.2 截面形状参数设置4.3 华南地区风荷载系数设置章节五:PKPM-STS 软件中的设计参数设置5.1 极限状态设计参数设置5.2 组合设计参数设置5.3 常用算法参数设置章节六:结论与展望6.1 研究结论总结6.2 研究不足和展望。

第一章:绪论1.1 研究背景及意义随着我国经济的发展和城市化的进程加速,大量的钢结构建筑被兴建,其中跨度、高度和复杂的建筑结构格局受到了广泛关注。

在实际施工中,为了保证钢结构建筑的安全性和稳定性,对钢结构的设计变得越来越重要。

通过计算机辅助设计软件,可以更加准确地完成钢结构设计,提高设计效率和安全性,成为钢结构设计领域不可或缺的技术手段。

PKPM-STS 是一款广泛应用于钢结构设计的软件。

该软件集成了先进的钢结构设计理论和计算方法,使得工程师可以通过图形界面方便地完成钢结构的各种计算和分析。

本文的研究旨在探讨 PKPM-STS 软件中的部分参数设置,包括荷载参数、受力参数和设计参数的设置,以提高软件的使用效率和设计精度。

具体包括:对软件中的参数设置进行分析和解读、对各个参数设置的区别和影响进行研究,以及通过软件模拟完成设计验证。

1.2 研究现状与发展趋势PKPM-STS 软件作为一款专业的钢结构设计软件已有多年发展历史。

目前的版本已经在计算能力和应用领域上有了很大的进步。

STS(钢结构)应用讲解PKPM2010V2.1

STS(钢结构)应用讲解PKPM2010V2.1

建研科技股份有限公司 中国建筑科学研究院 设计软件事业部 (PKPM CAD 工程部)
地 邮
址:北京市北三环东路 30 号 编:100013 84282839 64517256
销售电话:010-84285413 技术咨询:010-84276262 传 网 真:010-84276106 电子邮箱:pub@
【例题 1】钢框架三维建模
点取“轴线命名” ,进行轴线命名。 点取“楼层定义”菜单下的梁、主梁、墙、斜杆、次梁布置,首先进行构件标准截面的 定义,然后再将所定义的构件布置到平面网格上。
根据平面布置图,将柱构件布置在节点上(可以输入偏心和布置角度) ,梁构件布置在 网格线上(可以输入偏心,对于斜梁或错层梁可以输入两端相对于标准层的高差) 。 可以选择轴线,窗口等方式实现成批布置。
例题中的二维模型,在 STS 的“PK 交互输入与优化计算”中,要用数据文件方式打开。
- II -
【例题 1】钢框架三维建模
第一部分 STS 快速入门
【例题 1】 :6 层钢框架,长度 25.2m,宽度 18m,两个结构标准层,标准层平面图如下图。 各层层高 3.3m,恒荷载 3.0kN/m2,活荷载 3.0kN/m2,基本风压 0.35kN/m2,7 度地震。
内容简介
第一部分:快速入门---------------------------------------------------------------------------1
适用于初学者,用户根据本节提供的例题操作,基本可以掌握软件的操作;这部分 仅通过具体例题说明软件的操作过程,对于详细的技术条件不作论述。有 10 个例题。 【例题 1】 : 钢框架例题,主要说明框架三维模型输入方法。---------------------------1 【例题 2】 : 门式刚架例题,主要说明门式刚架二维模型输入,优化,结构计算,节点 设计,施工图。------------------------------------------------------------------------------10 【例题 3】 : 门式刚架例题,主要说明门式刚架三维设计方法,模型输入,屋面、墙面 设计,自动计算,自动绘制施工图,材料统计与报价。---------------------------------34 【例题 4】 : 门式刚架例题,主要说明门式刚架吊车荷载输入(输入方法也适用于排架 等有吊车的结构) 。--------------------------------------------------------------------------56 【例题 5】 : 柱间柔性支撑计算例题,主要说明单拉杆件的建模与计算。------------60 【例题 6】 : 柱间支撑计算例题,主要说明门形、双片等复杂柱间支撑计算。-------65 【例题 7】 : 桁架例题,主要说明桁架网格线的快速生成和补充输入。---------------71 【例题 8】 : 吊车梁例题,选自设计手册,主要说明吊车梁计算数据输入,吊车数据定 义。并对手册结果和程序结果进行对比,同时说明新旧规范规定不同之处。----------74 【例题 9】 : 框架顶层为门式刚架的例题,主要说明三维模型输入、荷载布置及内力分 析和构件验算。------77 【例题 10】 : 空间桁架例题,主要说明空间杆系钢结构建模的方法,模型建立的思路和 建立空间桁架的操作步骤。 ----------------------------------------------------------------100

STS功能介绍PPT课件

STS功能介绍PPT课件
Ver.2000.10
中国建筑科学研究院PKPM CAD工程部
1
PKPM系列软件构成图
给给水水排排水水 WWPPMM 建建筑筑电电器器 EEPPMM
三维建筑 设计 APM
建建筑筑采采暖暖 HHPPMM 建建筑筑通通风风 CCPPMM
砖砖混混及及底底框框计计算算
结结构构平平面面设设计计 PPMMCCAADD
• 可以设计“单拉杆件”; • 活荷载不利布置,荷载作用效应自动组合; • 可以分析各种框架,门式刚架,框排架,排架(抽
柱排架),桁架,以及连续梁等结构; • 杆件平面内计算长度可自动计算,也可交互修改; • 采用不同设计规范进行杆件的强度和稳定性验算; • 局部稳定计算,整体稳定计算; • 可接力节点设计和施工图绘制; • 吊车梁、檩条、墙梁设计。
楼楼梯梯设设计计 LLTTCCAADD
多多高高层层SSAATTWWEE
框框排排架架 PPKK
多多高高层层 TTAATT
剪剪力力墙墙 JJLLQQ
钢钢结结构构 SSTTSS
预预应应力力 PPRREECC
砼砼小小砌砌块块 QQIIKK
各各类类地地基基 JJCCCCAADD
箱箱型型基基础础 BBOOXX
概概预预算算 SSTTAA2TT
吊车梁、檩条、墙梁设计。交互输入设计数据,按 照设计规范进行验算;对檩条、墙梁,可以分别按 照薄钢规范和轻钢规程计算。
7
STS自主图形平台。提供图形编辑环境,使用 图形编辑下拉菜单和工具条,可以进行图形编 辑和补充绘图。并专门为钢结构施工图提供了 方便、先进的编辑工具。
完善的销售、培训、服务网络。升版速度快, 及时增加新功能,开发新模块,最大程度的满 足广大用户的需要 。

钢结构设计软件 《STS》

钢结构设计软件 《STS》

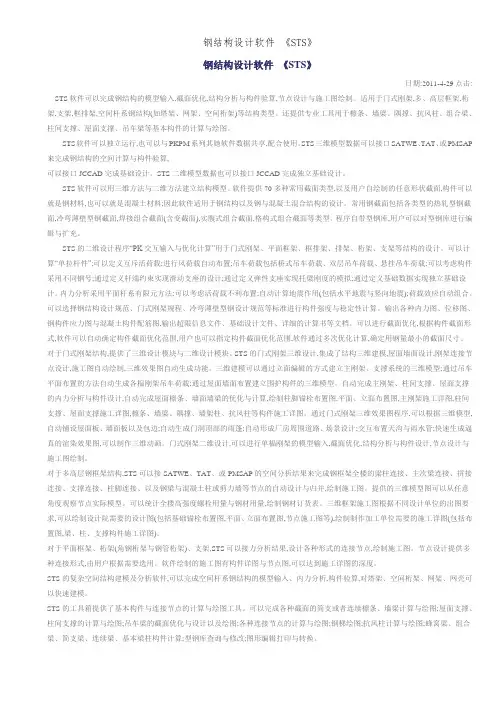

钢结构设计软件《STS》日期:2011-4-29点击: STS软件可以完成钢结构的模型输入,截面优化,结构分析与构件验算,节点设计与施工图绘制。

适用于门式刚架,多、高层框架,桁架,支架,框排架,空间杆系钢结构(如塔架、网架、空间桁架)等结构类型。

还提供专业工具用于檩条、墙梁、隅撑、抗风柱、组合梁、柱间支撑、屋面支撑、吊车梁等基本构件的计算与绘图。

STS软件可以独立运行,也可以与PKPM系列其她软件数据共享,配合使用。

STS三维模型数据可以接口SATWE、TAT、或PMSAP 来完成钢结构的空间计算与构件验算,可以接口JCCAD完成基础设计。

STS二维模型数据也可以接口JCCAD完成独立基础设计。

STS软件可以用三维方法与二维方法建立结构模型。

软件提供70多种常用截面类型,以及用户自绘制的任意形状截面,构件可以就是钢材料,也可以就是混凝土材料;因此软件适用于钢结构以及钢与混凝土混合结构的设计。

常用钢截面包括各类型的热轧型钢截面,冷弯薄壁型钢截面,焊接组合截面(含变截面),实腹式组合截面,格构式组合截面等类型。

程序自带型钢库,用户可以对型钢库进行编辑与扩充。

STS的二维设计程序“PK交互输入与优化计算”用于门式刚架、平面框架、框排架、排架、桁架、支架等结构的设计。

可以计算“单拉杆件”;可以定义互斥活荷载;进行风荷载自动布置;吊车荷载包括桥式吊车荷载、双层吊车荷载、悬挂吊车荷载;可以考虑构件采用不同钢号;通过定义杆端约束实现滑动支座的设计;通过定义弹性支座实现托梁刚度的模拟;通过定义基础数据实现独立基础设计。

内力分析采用平面杆系有限元方法;可以考虑活荷载不利布置;自动计算地震作用(包括水平地震与竖向地震);荷载效应自动组合。

可以选择钢结构设计规范、门式刚架规程、冷弯薄壁型钢设计规范等标准进行构件强度与稳定性计算。

输出各种内力图、位移图、钢构件应力图与混凝土构件配筋图,输出超限信息文件、基础设计文件、详细的计算书等文档。

PKPM结构设计应用第7章 PKPM钢结构辅助设计软件STS

PKPM结构设计应用第7章 PKPM钢结构辅助设计软件STS

7.2 STS软件设计流程
2. 平面杆系结构的一般设计流程
2)标准截面定义
提供“选择截面库”、“增加”、“删除”、“修 改”、“复制”、“存入用户截面库”、“截面属 性”等功能。“增加”用于定义新的截面,“删除 ”用于删除标准截面,“修改”分为截面参数修改 与截面类型修改两方面,“复制”可复制已定义的 截面进行修改,“存入用户截面库”用于将所有显 示在标准截面定义列表中的数据存入用户定义的标 准截面库文件中,“截面属性”可用于查看已定义 标准截面的特性参数
7.2 STS软件设计流程
2. 平面杆系结构的一般设计流程 2)标准截面定义
7.2 STS软件设计流程
2. 平面杆系结构的一般设计流程 3)梁柱布置
根据定义的标准截面进行梁柱构件的布置。需要指 出的是,杆件当作柱或梁输入并不影响内力计算结 果。但应力验算时,按柱输入,混凝土构件按偏拉 偏压杆件验算,钢构件按压弯杆件进行承载力和稳 定性计算,承载力验算取两端截面;按梁输入,混 凝土构件按受弯杆件计算,钢构件进行上下翼缘的 正应力、剪应力计算和构件挠度计算,应力分别验 算跨中13个截面。
6)补充数据 交互式输入、修改与删除基础计算数据、附加重量
7.2 STS软件设计流程
2. 平面杆系结构的一般设计流程 7)参数输入
用于定义结构分析的各项参数,包含“结构类型参 数”、“总信息参数”、“地震计算参数”、“荷 载分项及组合系数”四个选项卡。具体参数信息应 根据工程实际情况与规范、规程要求填写。
第7章 PKPM钢结构辅助设计软件STS 7.1 STS软件概述
1. STS软件的介绍
PKPM软件的STS模块是专门应用于钢结构分析与设 计的CAD软件。STS即可进行结构二维分析,又可 与PKPM的其他模块配合进行结构三维分析。

PKPM,STS钢结构模块讲义

PKPM,STS钢结构模块讲义
编辑课件
2 STS-钢框架设计——
2.4.1 读入设计内力
➢ TAT设计内力 ➢ SATWE设计内力 ➢ PMSAP设计内力
编辑课件
2 STS-钢框架设计——
2.4.2 设计参数,连接形式的选择
➢ 柱分段 ➢ 归并方法 ➢ 高强度螺栓连接,全焊连接 ➢ 螺栓直径,等级等参数 ➢ 梁拼接,柱拼接 ➢ 选择节点连接形式,比较 ➢ 选择原则根据具体连接情况确定
1.2 二维模型方法
二维模型方法: ➢ 计算单个檩条,墙梁,吊车梁等构件 ➢ 建立单榀门式刚架模型 ➢ 截面优化 ➢ 结构计算 ➢ 节点设计 ➢ 绘制施工图 ➢ 柱间支撑,屋面支撑 ➢ 抗风柱
编辑课件
1 STS-门式刚架设计——
1.2.1 门式刚架计算长度取值
平面内计算长度系数 ➢ 用程序自动计算结果 平面外计算长度 ➢ 原则为侧向支撑点间的距离 ➢ 屋面和檩条对上翼缘的作用 ➢ 隅撑的作用与设置(弯矩图例) ➢ 取最大受压翼缘侧向支撑点间的距离(隅撑间距)
➢ 门式刚架-E 新版程序说明与常见问题 ➢ 框架- C 平面框架截面优化 ➢ 支架- 2 支架截面优化 ➢ 框排架- 2 框排架截面优化 ➢ 工具箱- 4 “框架节点计算工具”修改为
“节点连接计算与绘图工具”
➢ 网络版,单机版使用方法
编辑课件
1 STS-门式刚架设计——
1.1 三维和二维模型方法
➢ 验算规范
➢ 根据所计算的结构适用那本规范采用,有时需要多次计算,综合 考虑。
➢ 控制参数,门式刚架不按抗震规范控制高厚比,长细比。
➢ 摇摆柱设计内力放大系数(考虑铰接端实际有嵌固作用)
编辑课件
1 STS-门式刚架设计——
1.2.4 参数输入

钢结构设计软件STS实例深入解析

钢结构设计软件STS实例深入解析
N f
A
•根据构件的长细比、钢材的屈服强度和表 5.1.2-1、表5.1.2-2的截面分类按附录C采 用。 •截面分类由软件根据GB50017自动确定, 当存在多个选择时,一般取低的(偏安全) •只有少数截面用户可以干预,例如焊接H 形截面 •修改截面分类要有根据,对材料要求在施 工图中要进行明确说明!
2)、恒载、活载 为何刚架与檩条的活荷载分别定义? 《门规》3.2.2当采用压型钢板轻型屋面时,屋面竖向均布
活荷载的标准值(按水平投影面积计算)应取 0.5KN/M2。对受荷水平投影面积大于60M2的刚架构 件,屋面竖向均布活荷载的标准值可取不小于0.3KN/M2。
钢结构设计软件STS实例深入解析
钢结构设计软件STS实例深入解析
9
轴压截面分类
相同长细比时B类的稳定系数要高于c类,按b类计算的构件承载力要高于c类。
钢结构设计软件STS实例深入解析
10
建立模型-荷载输入
1)、软件对荷载的方向是如何规定的? 荷载正负规定:水平荷载规定向右为正,竖向荷载规定向 下为正,顺时针方向的弯矩为正,反之为负。
•刚架跨度L≤18M时,横梁采用等截面为宜;L≥24M时,横梁宜采用变截面; L=21M时,视情况而定。
钢结构设计软件STS实例深入解析
8
当定建义立截模面型选-取焊了接焊工接形工截形截面面轴时压,截在面截分面参类数如中何会选有用 ?
“轴压对Y轴截面分类”的一个参数选项,如下图所示。该 参数主要用于验算实腹式轴心受压构件的稳定性。用它来 确定计算稳定性时所需的轴心受压构件的稳定系数。
11
3)、风荷载
如何选取风荷载的计算规范?
《荷载规范》:wk zszw0 《门规》: wk szw0

钢结构算量stsl

钢结构算量stsl

钢结构算量stsl精品文档--------------------------精品文档,可以编辑修改,等待你的下载,管理,教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------PKPM钢结构算量软件STSL钢结构算量软件STSL能够完成钢结构的三维模型输入,快速的建立节点连接,向设计、施工或制造加工单位,提供详细工程用量、材料明细统计及套价报表。

软件适用于轻型钢结构门式刚架,钢结构框架结构类型的节点连接设计。

结构三维模型输入提供两个方法,即门式刚架三维模型输入方法和框架三维模型输入方法。

门式刚架三维模型输入方法采用以标准立面建立、复制的建模方式,适用于门式刚架,立面比较相似的框架结构,以及框架顶层为门式刚架的结构。

框架三维模型输入方法采用以标准层建立、复制、组装的建模方式,适用于各种框架结构,以及复杂钢结构的建模。

门式刚架三维模型输入方法和框架三维模型输入建立的结构模型,都可以直接进行钢结构详图设计。

门式刚架三维模型输入建立的结构模型,也可以在框架三维模型输入中打开,编辑修改,如添加屋面水平支撑或柱间支撑等。

钢结构算量统计菜单的主要功能是:可以人机交互快速建立柱脚、梁柱连接、主次梁连接等节点连接数据;也可以输入构件端部设计内力,自动进行节点连接设计;详细的构件、零件类型统计,也可以交互自定义构件、零件类型,指定构件编号、构件子结构等进行用钢量统计;可以交互干预用量统计计算规则、构件磨耗系数等;适时查看模型构件用量统计结果,按构件类型进行全楼工程用量统计汇总等。

主要特点如下:(1)补充建模。

详图设计是在结构三维模型的基础上建立的,但是三维建模时,只包含了主要的结构构件,如梁、柱、支撑等主结构构件。

钢结构CAD软件STS

钢结构CAD软件STS
梁端设计内力M,V 常用设计法:翼缘承担M,腹板承担V(适用范围) 精确设计法:翼缘和腹板共同承担M,腹板还承担V
M=Mf + Mw;Mf = M×If/I Mw = M-Mf
程序确定设计方法的原则: 未考虑计算地震时:
当If/I<0.7时,采用精确设计法 当If/I≥0.7时,采用常用设计法
一 STS-钢框架设计——
1.4.3 节点设计参数-螺栓排列
一 STS-钢框架设计——
1.4.4 节点设计参数-连接参数
d
t
B e R
一 STS-钢框架设计——
1.4.5 节点设计参数-全焊连接
一 STS-钢框架设计——
1.4.6 计算结果查看
计算结果详细输出 翼缘对接焊缝计
算 连接板与柱翼缘
二维模型方法: 单榀建模,计算,二维节点设计,施工图
一 STS-钢框架设计——
1.2 三维模型输入
截面定义(钢管混凝土,实腹、格构组合、任意截面) 斜梁输入(上节点高、梁端高) 支撑输入(柱间支撑、屋面支撑) 广义楼层(柱底标高、越层柱、越层梁) 楼板厚度
组合楼盖时,输最薄位置厚度 轻型屋面,不考虑楼板作用,板厚输为0
一 STS-钢框架设计——
1.4.9 08版改进
– 适应08版结构建模改进 越层柱 越层梁 广义楼层
– 新增连接节点类型 钢梁与混凝土柱、剪力墙连接 槽钢次梁截面 双槽钢柱截面[ ]、][,型钢混凝土柱
– 其他改进 节点设计结果查看和修改 悬臂梁、次梁连接,取消抗震相关设计校核 二级次梁、层间梁连接设计 混凝土结构托钢柱按柱脚设计
选择按“按高规或高钢规进行构件设计”,即可校核强柱弱梁要 求

钢结构CAD软件STS知识讲解第一章--中国建筑科学研究院

钢结构CAD软件STS知识讲解第一章--中国建筑科学研究院
12
1 STS-门式刚架三维设计——
1.2.3 屋面支撑荷载

屋面支撑荷载
– 搜索柱间支撑与屋面支撑,自动形成计算 简图 – 自动确定屋面风荷载迎风面积 – 纵向风荷载软件自动加载
13
1 STS-门式刚架三维设计——
1.2.2 纵向立面荷载

柱间支撑所在纵向立面荷载
– 纵向风荷载 – 吊车纵向刹车力 – 重力荷载代表值 (根据受荷宽度内横向立面恒载、活载自动确定) – 软件自动加载
PKPM结构软件中输入的吊车荷载是指吊车工 作时,通过轨道和吊车梁传递给结构的最不 利作用力,包括竖向作用力,横向和纵向水 平作用力。 45
吊车荷载Dmax,Dmin的定义
Dmax
参数 Pmax1,Pmax2 L1,L2 X1i X2i n1,n2
n2 n1 x1i x2i max Pmax1 Pmax2 i 1 l2 i 1 l1
含义 吊车1,吊车2的最大轮压 A柱两侧吊车梁的跨度 吊车1各轮到B柱的距离 吊车2各轮到C柱的距离 吊车1,吊车2的单侧轮数
46
边跨、跨度不等时吊车荷载
47
抽柱吊车荷载
302.6
1531.2
1629.6 最大轮压在B轴 最小轮压在A轴
324.9
最小轮压在A轴 最大轮压在B轴
抽柱时②轴吊车荷载计算示意图
32
1.5 三维模型图
绘制整体三维模型图
33
GIF
1 STS-门式刚架三维设计——
1.6 三维效果图
用三维实体方式真实的表示刚架主构件、围护构件; 自动铺设屋面板、墙面板; 自动形成门、窗洞口以及雨蓬; 自动设置包边; 自动形成厂房周围道路,进行场景设计; 能交互布置天沟和雨水管,并提供相应的编辑功能。

PKPM-设计软件STS培训0130

PKPM-设计软件STS培训0130

三、钢结构设计示例
根据图纸,依次把钢 柱的规格增加;钢梁 同样:梁布置-增加选择需要的钢梁截面 类型-输入规格;这 样需要增加的钢梁钢 柱都增加了,接下来 就是布置钢梁钢柱。 点击确定,按照输入 栏的提示分别把柱和 梁布置上。
三、钢结构设计示例
右图为最终的梁柱布 置结果,其中女儿墙 钢柱可建进去,也可 以不建进去,通过后 期增加荷载,把女儿 墙对刚架的影响考虑 进去。
三、钢结构设计示例
三、钢结构设计示例
补充数据为附件重量的设置及基础的计算,对于一般 的刚架可默认。
截面优选计算出的截面一般不是常规,我们也不用此 项优化。
三、钢结构设计示例
结构计算中,首先是 参数的设置,然后根 据个别构件的要求, 重新选择验算规范、 抗震等级、构件钢号 等,设置好后点击结 构计算,便会进行电 算。
钢结构设计软件STS培 训

目录
CONTENTS
01 设计软件STS认识
02 常用模块说明
03 钢结构设计示例
一、设计软件STS认识
钢结构设计软件STS是PKPM系列的一个功能模块,既能独立运行,又可与PKPM其他模块数据共享。 可以完成钢结构的模型输入、优化设计、结构计算、连接节点设计与施工图辅助设计。
三、钢结构设计示例
打开以后,出 现如图界面,可以 按照工具栏功能逐 步建立模型:轴线 网格-构件布置-荷 载布置-约束布置补充数据-截面优选 -结构计算-计算结 果查询-绘施工图; 首先从建立轴线网 格开始。简单的网 格可以在这里面建 立,复杂的可以通 过导入DXF建立网格。
三、钢结构设计示例
通过新建DWG文件, 画出刚架的轴线;注 意事项:1、图形离 坐标原点不可太远, 不能有多余的线,否 则导入STS时可能出 错;2、网格线采用 直线形式,既L线, 多段线( PL线), STS不识别;3、分段 节点通过两条线相交 得到,分段原则:a) 运输限制,国内项目 不宜超过

STS软件中钢结构柱间支撑计算与施工图的绘制

STS软件中钢结构柱间支撑计算与施工图的绘制
支撑绘图模块可接收力计算的数据,即程序自 动取得计算时输入的支撑信息,快速绘制支撑详图; 用户也可以直接在支撑详图参数输入对话框中输入 支撑相关信息实现绘图,参数输入见图3。
图3柱间支撑详图绘制的参数设置
3 工程应用 某工程资料:平面尺寸为90 m×24 m,柱距
6 m,单跨门式刚架,屋面坡度1/10。设有2台10 t 中级软钩桥式吊车,每台吊车总质量21.9 t,最大轮 压12.7 t,牛腿标高7.2 m,屋面恒载0.3 kN/m2,活 载0.3 kN/m2,雪荷载0.4 kN/m2,基本风压为 0.5 kN/m2,地面粗糙度类别为B类,抗震设防烈度 为8度(0.2 g),Ⅱ类场地,设计地震分组(第一组)。 几何尺寸见图4。
as the use of the software are also described by an example,which provides experience for designers.
KEY WoRDS STS Software
braceS between columns
detail drawing
T1=2
0.64 s
阻尼比善=0.05,得y=0.9,171=0.02,'72=
1,Tg=0.35 s,口。ax=0.16 T
地震影响系数口=(等)772口。。。=o.093
由底部剪力法R:粤FEK,求得: 柱列底部剪力标准值FEK=口G。=100 kN
∑GiHj
J=1
F1=68.4kN、F2=31.6 kN
¨ 6Il《WI×^
6IHHl
/\。
6IMHl
图5纵向柱I可支撑布置
3.1 结构纵向水平荷载计算 3.1.1风荷载
纵向风荷载按两侧山墙上所作用的风荷载计 算。风荷载计算资料:基本风压值cu。=

钢结构CAD软件STS门式刚架结构设计

钢结构CAD软件STS门式刚架结构设计
(1)确定构件计算长度系数确定方法 • 钢结构设计规范方法 • 门式刚架规程方法
(2)确定构件验算规范缺省值 • 构件修改:验算规范
(1)指定构件强度、稳定性计算要采用的设计规范 (2)不影响计算长度系数的确定方法
钢结构CAD软件STS门式刚架结构 设计
2 门式刚架二维设计
2.1 二维建模
✓ 支座修改
钢结构CAD软件STS门式刚架结构 设计
2 门式刚架二维设计
2.1 二维建模
✓ 模型文件建立及读取
✓ 网格生成与快速建模
网格输入是建模的第一步 主要是形成计算模型的网格线 软件提供两点直线、平行直线、分隔线段等方式输入网格,并提供相应的网
格、节点编辑功能 针对形式较有规律的结构,如框架、桁架、门式刚架提供快速建模功能
钢结构CAD软件STS门式刚架结构 设计
2 门式刚架二维设计
2.1 二维建模
✓ 铰接构件与计算长度
铰接构件 (1)设置杆件两端的约束情况,如两端刚接、一端铰接一端刚接、两端铰接等; (2)[定义约束]:设置杆端不同的约束情况
含义:
没定义约束的杆端为完全约束情况,节点处的所有杆件,不会发生相对位移; 定义杆端“水平向自由滑动”为杆端水平向约束完全释放,不传递水平剪力; 定义杆端“约束水平相对位移差”是限制水平相对滑移量不超过给定的最大相对位移差。
应用:
混凝土柱屋面梁为钢梁情况。
钢结构CAD软件STS门式刚架结构 设计
2 门式刚架二维设计
2.1 二维建模
✓ 荷载输入(恒荷载、活荷载、风荷载)
恒、活荷载输入 活载分为相容活荷和互斥活荷。互斥活荷即几组活荷不同时发生。 风荷载输入 注意: (1)针对门式刚架结构,软件提供风荷载自动布置功能,依据门式刚架规程或荷载 规范确定构件体型系数,自动计算构件风荷载标准值; (2)自动布置不能适应所有模型,结构形式的限制请参考相关规范; (3)当提示不能自动布置时,请交互布置; (4)荷载方向:水平荷载向右为正,竖向荷载向下为正,反之为负。

浅谈钢结构CAD软件STS的功能和应用

浅谈钢结构CAD软件STS的功能和应用

7S SI 箱提 供了常 用 的一些 钢结构 基本 构件 的设 计 . :具 T 2
与施 工图 。
用 空 问分 析程 序计算 , 可 以用 平面杆 系的分 析程序 计算 , 也
5 S分别根 据这两 种 内力结果 进行 节点 设计 和绘制 施工 图。 T 节 点 连接 形式 包括 梁 柱 刚接 、 接 节点 , 脚 刚接 、 接节 铰 柱 铰
GON H G J G。 GC N YU IHU : HE S 上
浅谈 钢 结构 C D 件 S S A 软 T 的功 能和应 用
耿 凤 兰 ( 疆 绿 大 地 钢 结 构 工 程有 限公 司 新疆 乌 鲁木 齐 新 80 0 3 0 0)
随着 我国钢产量 的逐年增 加 , 筑钢结 构 的优点也 越来 建
五、 节点设计 和施 工详 图绘制
在 内 力 分 析 完 成 后 ,T S S软 件 可 以延 用 三 维 、 二 维 内力 计 算 结 果 进 行 连 接 节 点 设 计 和 施 工 详 图绘 制 。 T S S的 施 工 图
根 据 标准 图编 制 , 图纸 提 供详 细 的尺 寸标 注 、 焊缝 标 注 、 螺
构 的 模 型 输 入 、 化 设 计 、 构 计 算 、 接 节 点 设 计 与 施 工 优 结 连 图 辅 助 设 计 。具 有 如 下 特 点 : 1专 业 钢 结 构 一 体 化 C D软 件 , 以 完 成 钢 结 构 的 模 型 . A 可
截 面优化 就是在 满足规 范要求 的前提 下 , 找用 钢量 最 寻
越 突出 。 A C D技术 的发展 和成功 推广表 明, 助计算 机辅 助 借
设计 软件 来完 成钢 结构 的计算 机 分析 、优 化设 计 和绘 图工

《钢结构CAD软件STS》课件

《钢结构CAD软件STS》课件

桥梁结构设计
桥梁模型建立
利用STS软件,可以快速建立桥梁 的3D模型,包括桥墩、桥跨、桥 面等部分,方便进行结构分析和
设计。
结构分析
STS软件可以对桥梁结构进行多种 分析,如静力分析、动力分析、疲 劳分析等,确保桥梁的安全性和稳 定性。
施工图生成
通过STS软件,可以快速生成桥梁 结构的施工图纸,包括桥梁的各个 部件的图纸,方便施工过程中的指 导和操作。
和可靠性。
自动化出图
支持自动生成施工图纸 、材料清单和加工详图
,提高设计效率。
集成化
与其他CAD软件如 AutoCAD、Revit等无 缝集成,方便数据交换
和共享。
STS软件的应用领域
01
建筑行业
用于钢结构建筑设计、幕墙设计和 施工图绘制。
工业领域
广泛应用于石油化工、电力、核能 等行业的钢结构设计。

1990年代,STS软件逐 渐发展成熟,被广泛应 用于建筑、桥梁和工业
领域。
2000年代至今,STS软 件不断更新升级,增加 了更多功能和模块,成 为一款全面的钢结构
CAD软件。
STS软件的主要功能特点
高效建模
支持多种建模方式,包 括线框建模、曲面建模 和实体建模,满足不同
设计需求。
精确分析
内置多种分析工具,如 应力、应变和稳定性分 析,确保设计的安全性
建筑结构设计
建筑模型建立
利用STS软件,可以快速建立建筑结 构的3D模型,包括墙体、楼板、屋顶 等部分,方便进行结构分析和设计。
结构分析
施工图生成
通过STS软件,可以快速生成建筑结 构的施工图纸,包括平面图、立面图 、剖面图等,方便施工过程中的指导 和操作。

STCAD设计使用说明书

STCAD设计使用说明书

第二章建模模块STPREP§2.1 概述1.功能简介管结构计算机辅助设计与制造系统STCAD的建模模块(STPREP)的主要功能是生成空间结构图形、施加荷载、处理边界条件、定义单元特征、定义桁架弦腹杆属性、生成有限元分析数据等,是在索膜结构设计系统SMCAD建模SMPREP模块基础上增加桁架命令而成,可用来生成各类空间结构的模型。

系统提供了各种常用形式桁架的快速生成方法,提供了非常实用的图形构造及编辑命令,如拷贝、阵列、镜像、自动生成网格、自动生成角锥、删除、移动、旋转、比例缩放、拉伸、起坡、修剪、延伸、断线等命令。

系统具有强大的图形显示功能,可以显示桁架结构的任意层、平面、立面、剖面及三维图形,具有重画、窗口放大图形、平移视图、恢复前一个视图和满窗口显示等功能。

同时还具有查询点坐标、杆件长度等查询功能。

能够处理的荷载有均布荷载、均布线荷载、局部面荷载、节点荷载等形式,可以处理弹性和给定位移等边界条件,可以输入下部支承结构进行协同计算。

系统提供了与通用绘图软件AutoCAD的接口,能直接从AutoCAD 中提取图形信息,包括杆件信息、空间圆弧及三角形面单元信息。

2.主窗口界面图2.1.1 STPREP主窗口界面STPREP系统主窗口界面如图2.1.1所示,最下侧为提示信息区和状态栏,执行命令时在提示信息区提供下一步操作的有关信息,状态栏显示当前鼠标所在点的坐标、当前颜色、当前层、当前组、当前荷载工况、当前视图、当前单元类型及文件名等参数,鼠标左键点当前颜色、当前层、当前组、当前荷载工况的方框,分别使当前颜色号、层号、组号及当前工况号加1,鼠标右键点方框分别使当前颜色号、层号、组号及当前工况号减1,鼠标左键或右键点取当前单元类型框,则轮换杆单元、梁单元、索单元为当前杆件单元类型。

用户可以用“视图”菜单下的“显示控制”命令隐藏或显示工具栏、提示区、状态栏,“设置背景颜色”命令改变图形区的背景颜色。

钢结构设计软件

钢结构设计软件

钢结构设计软件一. 钢结构设计软件STS钢结构设计软件STS 可以完成钢结构的模型输入、截面优化、结构计算、节点设计与施工图绘制,是国内用户数量最多,应用最广泛的钢结构设计软件。

STS 软件适用于多、高层框架,轻钢门式刚架,桁架,支架,框排架等结构的设计;还提供专业工具用于檩条、墙梁、抗风柱、柱间支撑、屋面支撑、吊车梁、蜂窝梁、组合梁等基本构件,梁柱节点、柱脚节点等连接的计算和绘图。

用户包括各类设计院,钢结构企业,施工图审查单位等。

钢结构设计软件STS 主菜单轻型钢结构工业厂房高层钢结构框架重型钢结构工业厂房多层钢结构框架二.钢结构重型工业厂房设计软件STPJ钢结构重型工业厂房设计软件STPJ能够完成钢结构重型工业厂房的二维模型输入、截面优化、结构分析、构件验算、连接节点设计和施工图绘制;可以设计的实腹式和格构式组合截面类型有30多种,可以自动进行柱脚、肩梁、牛腿、人孔等设计,可以绘制节点施工图和构件施工详图。

开发成果获2007年华夏建设科学技术奖二等奖。

钢结构重型工业厂房设计软件STPJ绘制的节点施工图和构件施工详图三.钢结构三维施工详图CAD/CAM软件STXT钢结构三维施工详图CAD/CAM软件STXT,采用人机交互的方式建立实际结构的三维模型,包括主要构件(梁、柱、支撑等)和细部连接零件(螺栓、焊缝、连接板、加劲肋等),所有构件和连接零件采用了和真实结构相同的实体模型来表示,要绘制的施工图(构件施工详图、零件下料图、安装节点图、平面布置图、立面布置图、零件清单等)都可以由三维模型自动生成;可以产生用于数控机床加工的零件数据文件。

STXT软件可以通过自动设计生成、对话框快速创建、自定义创建三种方法建立细部连接数据,快速创建的节点类型有258种;可以接口PKPM结构设计软件(STS,PM,SATWE,TAT,PMSAP)的模型和内力、STS全楼节点设计结果,进行详图设计。

建设部组织的专家验收委员会一致认为该项目的研究成果填补了国内空白,总体上达到了国际先进水平。

STS功能介绍

STS功能介绍

STS可绘制钢结构施工图,包括多高层钢框架,轻 钢门式刚架,钢桁架,钢支架,钢排架柱等施工图, 节点类型丰富,全部可以自动设计。施工图有构件 图和节点详图,可以达到施工详图的深度。对于钢 框架结构还可以分别接三维、二维计算结果进行节 点设计和绘施工图。 吊车梁、檩条、墙梁设计。交互输入设计数据,按 照设计规范进行验算;对檩条、墙梁,可以分别按 照薄钢规范和轻钢规程计算。
3.三维梁柱连接节点施工图
4.三维柱施工图
5.框架梁施工图
6.框架柱施工图
7. 梁柱节点施工图
8.门式刚架施工图
9.排架柱施工图
10. 钢桁架施工图
11.钢支架施工图
12.檩条平面布置图
13.钢材订货表
STS可以用三维方法和二维方法建立钢结构模型。 采用人机交互方式输入数据,准确快捷,界面友 好,易学易用。 钢截面类型有70多种。包括各种类型的型钢截面, 焊接截面(含变截面),实腹式组合截面,格构 式组合截面等类型。程序自带型钢库。 STS可以进行钢结构截面优化设计。包括轻钢门式 刚架和钢桁架的截面优化。
Ver.2000.10
中国建筑科学研究院PKPM CAD工程部
PKPMÏ Ð í þ PKPM ³ Á È ¼ ¶ ± Í Ï É ¼
øø ®® ®® WPM µµ ËË ÅÅ ËË WPM ý ¬ ¨Ö â Æ È Î ½ þ É ¼ APM ¨ÖÖ çç ÷ EPM ½½ þþ ³³ ÆÆ EPM ¨ ÷ áá ½½ ææ ââ ÆÆ ½½ ¶¶ ÆÆ Ãà ÉÉ ¼¼ PMCAD PMCAD ¨ÖÖ ÉÉ ¯¯ HPM ½½ þþ °° ÅÅ HPM ¨ ¨ÖÖ ¨· CPM ½½ þþ ÍÍ çç CPM ¨ ¨·
ÅÅ ¤ ãã STAT µµ ÔÔ ËË STAT ¤

钢结构CAD软件STS的功能和应用

钢结构CAD软件STS的功能和应用

1、STS软件的研制目的近年来,我国钢产量跃居世界第一位,建筑钢结构的优点也越来越突出。

CAD技术的发展和成功推广表明,借助计算机辅助设计软件来完成钢结构的计算机分析、优化设计和绘图工作,一方面可以给工程设计提供精确的计算和绘图工具,提高设计效率,使设计更加安全经济,另一方面也必将对钢结构的进一步发展起到很大的促进作用。

PKPM系列软件是国内应用最广的一套一体化CAD软件,曾获国家科技进步奖,是国内唯一自主平台的计算机辅助设计系统,现在已经成为了一个包括建筑设计、结构设计、设备设计,在结构设计中又包括多层和高层、工业厂房和民用建筑、上部结构和各类基础在内的综合CAD 系统,并正在向集成化和智能化的方向发展。

在这种情况下,中国建筑科学研究院PKPMCAD工程部从1995年5月开始组织力量,研究开发自主版权的钢结构CAD软件STS,该软件的研制以PKPMCAD工程部自主开发的CFG中文图形支撑系统为平台,以PKPM系列软件的PMCAD、PK为基础。

STS的功能要求为:是一体化的CAD软件,功能包括从钢结构建筑的模型输入、截面优化、结构分析、构件强度和稳定性验算、节点设计、直到施工详图绘制;软件可适用于多、高层框架,平面框架,连续梁,轻钢门式刚架,排架,框排架,钢桁架等多种结构形式;软件要求操作简单,自动化程度高,界面友好,易学易用;施工图详图以标准图为准,并提供方便快捷的编辑工具;是PKPM系列软件的一个模块,可以与其他模块接口;先使STS成为国内主流的钢结构CAD软件,再扩充国外规范版本,走向国际软件市场。

2、STS软件技术条件作为专业的钢结构工程设计软件,必须符合国家现行的规范、规程和标准。

STS软件的研制主要依据有:《钢结构设计规范》(GBJ17-88);《冷弯薄壁型钢结构设计规范》(GBJ18-87);《高层民用建筑钢结构技术规程》(JGJ99-98);《门式刚架轻型房屋钢结构技术规程》(CECS102:98);《轻型钢结构设计规程》(DBJ08-68-97);另外,STS软件遵循常用钢结构设计手册、标准图的规定。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、STS软件的研制目的
近年来,我国钢产量跃居世界第一位,建筑钢结构的优点也越来越突出。

CAD技术的发展和成功推广表明,借助计算机辅助设计软件来完成钢结构的计算机分析、优化设计和绘图工作,一方面可以给工程设计提供精确的计算和绘图工具,提高设计效率,使设计更加安全经济,另一方面也必将对钢结构的进一步发展起到很大的促进作用。

PKPM系列软件是国内应用最广的一套一体化CAD软件,曾获国家科技进步奖,是国内唯一自主平台的计算机辅助设计系统,现在已经成为了一个包括建筑设计、结构设计、设备设计,在结构设计中又包括多层和高层、工业厂房和民用建筑、上部结构和各类基础在内的综合CAD 系统,并正在向集成化和智能化的方向发展。

在这种情况下,中国建筑科学研究院PKPMCAD工程部从1995年5月开始组织力量,研究开发自主版权的钢结构CAD软件STS,该软件的研制以PKPMCAD工程部自主开发的CFG中文图形支撑系统为平台,以PKPM系列软件的PMCAD、PK为基础。

STS的功能要求为:是一体化的CAD软件,功能包括从钢结构建筑的模型输入、截面优化、结构分析、构件强度和稳定性验算、节点设计、直到施工详图绘制;软件可适用于多、高层框架,平面框架,连续梁,轻钢门式刚架,排架,框排架,钢桁架等多种结构形式;软件要求操作简单,自动化程度高,界面友好,易学易用;施工图详图以标准图为准,并提供方便快捷的编辑工具;是PKPM系列软件的一个模块,可以与其他模块接口;先使STS成为国内主流的钢结构CAD软件,再扩充国外规范版本,走向国际软件市场。

2、STS软件技术条件
作为专业的钢结构工程设计软件,必须符合国家现行的规范、规程和标准。

STS软件的研制主要依据有:《钢结构设计规范》(GBJ17-88);《冷弯薄壁型钢结构设计规范》(GBJ18-87);《高层民用建筑钢结构技术规程》(JGJ99-98);《门式刚架轻型房屋钢结构技术规程》(CECS102:98);《轻型钢结构设计规程》(DBJ08-68-97);另外,STS软件遵循常用钢结构设计手册、标准图的规定。

3、STS软件功能简介
模型输入
STS的模型输入可以采用三维方法和二维方法。

三维建模采用人机交互方式,引导用户逐层地布置各层平面和各层楼面,再输入层高就建立起一套描述建筑物整体结构的数据,三维建模程序具有较强的荷载统计和传导计算功能,除计算自重外,还自动完成从楼板到次梁,从次梁到主梁,从主梁到承重的柱、墙,再从上部结构传到基础的全部计算,加上局部的外加荷载,可方便地建立起整栋建筑的荷载数据。

三维建模提供的截面类型有中国和世界各国的标准型钢及其组合截面,焊接H型钢(包括楔形截面)、圆管、箱形、Z形、槽形等自定义截面,钢管混凝土、钢骨混凝土截面等丰富的截面形式,适用于各种结构形式的需要。

二维建模数据可以由三维建模的数据生成的平面框架、连续梁的数据文件自动生成,也可以用人机交互方式生成,能方便地建立起平面杆系结构的模型。

二维人机交互建模可以建立各种类型平面杆系的框架、门式刚架、排架、框排架、桁架、支架、连续梁等多种结构形式的模型,对于门式刚架、框架、桁架、弧形轴线还提供了快速输入向导来快速输入,可以输入各种作用形式的恒载、活载、风荷载(可以自动布置)、吊车荷载(包括抽柱吊车荷载)和地震计算参数。

二维建模提供的截面类型除了三维建模的截面类型外,还包括冷弯薄壁型钢及其组合截面,实腹式组合截面,格构式组合截面,组合梁,任意截面等类型。

截面优化
截面优化就是在满足规范要求的前提下,寻找用钢量最小的截面尺寸。

STS软件可以对轻钢门式刚架和钢桁架进行截面优化。

门式刚架中常采用变截面构件,所以优化的约束变量有大端、小端高度,上、下翼缘宽、厚,腹板厚度7个因素,STS软件能在自动或人工定义的变化范
围内,快速地寻找到用钢量最小的截面尺寸。

桁架优化可以进行杆件分组,分为一组的杆件在优化后具有相同的截面。

优化程序速度快,适用性较好。

结构分析和构件验算
STS的三维、二维建模数据可以分别接口三维分析程序和平面杆系分析程序进行结构分析和构件验算。

三维分析程序包括PKPM系列软件的空间分析设计软件TAT和SATWE,二维分析程序是STS软件自带的平面杆系分析程序。

结构分析和构件验算时程序自动进行结构内力分析和组合,进行构件的强度、稳定性验算。

STS的平面杆系分析程序可以按照《钢结构设计规范》,《冷弯薄壁型钢结构设计规范》,《门式刚架轻型房屋钢结构技术规程》,《轻型钢结构设计规程》来进行构件验算(后两种规程适用于轻钢门式刚架).
节点设计和施工详图绘制
在内力分析完成后,STS软件可以延用三维、二维内力计算结果进行连接节点设计和施工详图绘制。

施工图绘制是钢结构设计工作量很大的部分,STS的施工图根据标准图编制,图纸提供详细的尺寸标注,焊缝标注,螺栓排列,零件编号,以及材料表和图纸附注说明,还提供了专业的施工图编辑工具。

施工图的绘制考虑了钢结构施工图的特点,绘图采用了多种比例。

对于多、高层框架结构,可以用空间分析程序计算,也可以用平面杆系的分析程序计算,STS分别根据这两种内力结果进行节点设计和绘制施工图。

节点连接形式包括梁柱刚接、铰接节点,柱脚刚接、铰接节点,主次梁刚接、铰接节点,梁拼接节点、柱拼接节点等,这些节点又分别提供了多种做
法供用户选择。

节点设计是采用人机交互的方式输入节点形式,设计参数,程序自动计算螺栓数目,智能化的进行螺栓排列,计算有关焊缝的长度,厚度,自动进行节点加劲肋的设计,用户可以查询、修改设计结果。

节点设计后进行梁、柱、节点的归并,施工图要包括梁施工图,柱施工图,柱脚和连接节点大样图。

对于轻钢门式刚架,STS能处理单跨、多跨、对称和非对称门式刚架。

梁、柱截面可采用焊接H形等截面或楔形截面形式,节点设计提供4种梁柱刚接节点,2种屋脊节点,4种柱脚节点,以及梁的拼接节点,柱牛腿的设计。

节点设计可以全部自动完成,用户也可以修改节点设计结果,修改后还可以进行验算。

施工图包括刚架整体施工图,柱脚和连接节点剖面图,异形腹板的放样图,以及构件详图。

对于钢排架,STS能自动收集吊车荷载,进行柱牛腿的设计,牛腿的尺寸允许用户修改。

施工图包括排架柱施工图,柱脚剖面图,牛腿剖面图。

对于钢桁架,STS能设计由双角钢,单角钢,双槽钢,单槽钢组成的各种形式的钢结构桁架。

自动作桁架的节点板连接设计和焊缝设计。

画桁架的正立面,俯视图,节点大样图,现场拼接节点图和材料表。

可作桁架对称设计,图面上详细标注支座构造,构件编号,节点板尺寸,焊缝长度和高度,填板数量等。

设计的结果可以交互修改。

可以预设桁架起拱高度。

对于钢支架,STS能设计由焊接H型钢、普通工字钢、标准H型钢截面的立柱,双角钢,单角钢截面的支撑组成的钢结构支架。

自动作支架的节点板连接设计和焊缝设计。

画支架的正立面,俯视图,节点大样图和材料表。

平面布置图绘制、用钢量统计
对于采用三维建模的框架结构,在三维计算和全楼节点设计后,STS软件可以根据全楼梁、柱、节点的归并结果,绘制各层梁柱平面布置图,标注梁、柱归并号,绘制各层构件表和全楼构件表。

STS还可以统计整个结构的梁、柱、支撑、次梁等构件的重量,绘制钢材订货表和钢材报价表。

对于采用三维建模的轻钢门式刚架结构,STS软件可以用人机交互的方式布置屋面支撑、檩条、柱间支撑、墙梁,自动布置拉条,从而可以自动绘制屋面布置图和墙面布置图,统计整个结构的梁、柱、支撑、檩条、墙梁等构件的重量,绘制钢材订货表和钢材报价表。

吊车梁、檩条、墙梁等其他计算、绘图工具
STS软件可以设计简支实腹式钢吊车梁,吊车梁截面可以是无制动结构,有制动板,有制动桁架三种形式,可以自动优选吊车梁截面,可以绘制吊车梁施工详图。

STS软件可以进行冷弯薄壁型钢檩条、墙梁的计算和施工图绘制,可以用人机交互方式绘制屋面支撑、柱间支撑、隅撑、抗风柱的施工图以及相关连接节点的大样图。

自主图形平台,可与AutoCAD图形文件互相转换
STS是国内唯一自主图形平台的钢结构CAD软件,软件提供了专业的绘图工具和方便的图形编辑、打印环境,可以用OpenGL方式来浏览结构整体模型,并且可以将STS软件生成的T 图形文件(PKPM图形文件格式)转化成Auto-CAD的DWG图形文件,也可以将AutoCAD生成的DWG 图。

相关文档
最新文档
