单缝衍射实验报告误差分析

单缝衍射实验报告误差分析

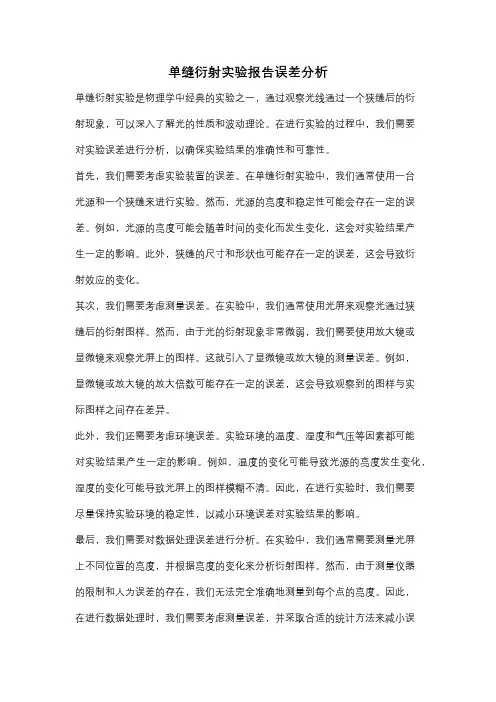

单缝衍射实验报告误差分析单缝衍射实验是物理学中经典的实验之一,通过观察光线通过一个狭缝后的衍射现象,可以深入了解光的性质和波动理论。

在进行实验的过程中,我们需要对实验误差进行分析,以确保实验结果的准确性和可靠性。

首先,我们需要考虑实验装置的误差。

在单缝衍射实验中,我们通常使用一台光源和一个狭缝来进行实验。

然而,光源的亮度和稳定性可能会存在一定的误差。

例如,光源的亮度可能会随着时间的变化而发生变化,这会对实验结果产生一定的影响。

此外,狭缝的尺寸和形状也可能存在一定的误差,这会导致衍射效应的变化。

其次,我们需要考虑测量误差。

在实验中,我们通常使用光屏来观察光通过狭缝后的衍射图样。

然而,由于光的衍射现象非常微弱,我们需要使用放大镜或显微镜来观察光屏上的图样。

这就引入了显微镜或放大镜的测量误差。

例如,显微镜或放大镜的放大倍数可能存在一定的误差,这会导致观察到的图样与实际图样之间存在差异。

此外,我们还需要考虑环境误差。

实验环境的温度、湿度和气压等因素都可能对实验结果产生一定的影响。

例如,温度的变化可能导致光源的亮度发生变化,湿度的变化可能导致光屏上的图样模糊不清。

因此,在进行实验时,我们需要尽量保持实验环境的稳定性,以减小环境误差对实验结果的影响。

最后,我们需要对数据处理误差进行分析。

在实验中,我们通常需要测量光屏上不同位置的亮度,并根据亮度的变化来分析衍射图样。

然而,由于测量仪器的限制和人为误差的存在,我们无法完全准确地测量到每个点的亮度。

因此,在进行数据处理时,我们需要考虑测量误差,并采取合适的统计方法来减小误差的影响。

综上所述,单缝衍射实验中存在多个误差来源,包括实验装置误差、测量误差、环境误差和数据处理误差。

为了减小这些误差的影响,我们需要注意实验装置的选择和校准,合理安排实验环境,并采取适当的数据处理方法。

只有在充分考虑和减小误差的情况下,我们才能获得准确可靠的实验结果,并对光的性质和波动理论有更深入的理解。

单缝衍射分析实验报告

单缝衍射分析实验报告

单缝衍射分析实验报告实验目的本实验旨在通过实验观察和测量,研究单缝衍射现象,并了解单缝衍射的特性和衍射方程。

实验原理单缝衍射是指光线通过一个缝隙时发生的衍射现象。

当光波通过一个缝隙时,会发生弯曲扩散,形成一系列衍射波。

这些波会相互干涉并产生明暗相间的衍射图案。

根据惠更斯-菲涅尔原理,缝隙上的每一点可以看作是一个波源,发出的波沿各个方向传播。

当光线经过缝隙后,在屏幕上形成一组明暗相间的衍射条纹。

实验装置和步骤装置- 单缝衍射装置:包括一个狭缝、光源和屏幕。

- 透镜:用于调整光的直径和聚焦。

实验步骤1. 将单缝衍射装置放置在光源前方的适当位置,保证光源能够通过狭缝,并在屏幕上形成明暗相间的衍射条纹。

2. 调整透镜的位置,使得光线通过单缝后能够在屏幕上形成清晰的衍射图案。

3. 使用尺子测量光源、单缝和屏幕的位置,并记录下来。

数据处理和分析1.测量和记录数据根据实验步骤中的操作,我们测量并记录了光源、单缝和屏幕的位置,数据如下表所示:光源位置(cm)单缝位置(cm)屏幕位置(cm):-: :-: :-:80 100 1502.衍射角和衍射级数的计算根据衍射方程,我们可以通过实验数据计算得到衍射角和衍射级数。

根据下式计算衍射角:\[\sin(\theta) = \frac{m \cdot \lambda}{a}\]其中,\(\theta\)为衍射角,\(m\)为衍射级数,\(\lambda\)为入射光的波长,\(a\)为缝隙的宽度。

代入实验数据,我们可以计算出衍射角为:\[\sin(\theta) = \frac{1 \times 600 \times 10^{-9}}{0.001} \approx 0.6\]结果和讨论通过实验观察和计算,我们得到了单缝衍射的衍射角和衍射级数。

衍射角的大小和衍射级数决定了衍射图案的形状和清晰程度。

在实验中,我们观察到在屏幕上形成了明暗相间的衍射条纹。

通过调整透镜的位置,我们成功地调节了光线的直径和聚焦,使得衍射条纹更加清晰可见。

单缝衍射数据记录及处理

单缝衍射数据记录及处理

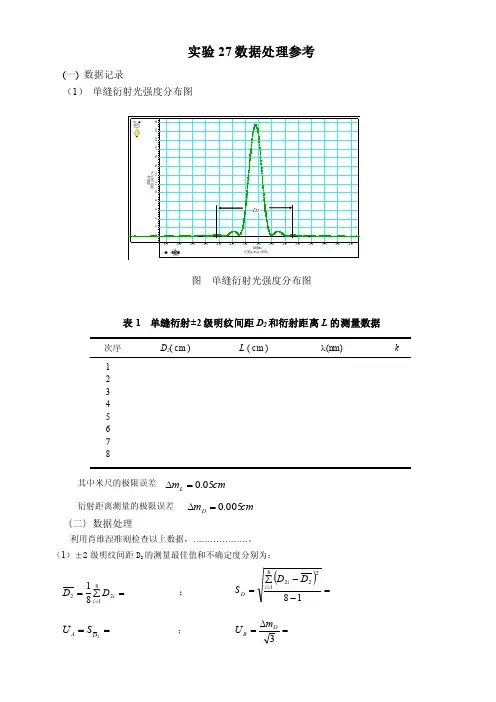

实验27数据处理参考(一) 数据记录(1) 单缝衍射光强度分布图图 单缝衍射光强度分布图表1 单缝衍射±2级明纹间距D 2和衍射距离L 的测量数据次序 D 2( cm ) L ( cm ) λ(nm) k其中米尺的极限误差 衍射距离测量的极限误差 (二) 数据处理利用肖维涅准则检查以上数据,……………….。

(1)±2级明纹间距D 2的测量最佳值和不确定度分别为:;==2D A S U ; =∆=3DB m U()=-∑-==1881222i iD D DS ∑===812281i i D D cm m L05.0=∆cm m D 005.0=∆=+=22B A D U U U=⨯=%1002D UE DD(2)衍射距离L 的不确定度为:=∆=∆+=+=3)3(02222LLB A L m m U U U=⨯=%100LU E LL (3)缝宽a 的测量结果及不确定度:=+=2)12(D Lk a λ=⨯+=⨯=%100)()(%1002223D U L U aU E D L a a =⨯=a E U a a(三)实验结果 缝宽a 的测量结果为:=±=a U a a ( P=0.683 )=⨯=%100aU E a a下面是诗情画意的句子欣赏,不需要的朋友可以编辑删除!!谢谢1. 染火枫林,琼壶歌月,长歌倚楼。

岁岁年年,花前月下,一尊芳酒。

水落红莲,唯闻玉磬,但此情依旧。

2. 玉竹曾记凤凰游,人不见,水空流。

3. 他微笑着,在岁月的流失中毁掉自己。

4. 还能不动声色饮茶,踏碎这一场,盛世烟花。

5. 红尘嚣浮华一世转瞬空。

6. 我不是我你转身一走苏州里的不是我。

7. 几段唏嘘几世悲欢可笑我命由我不由天。

8. 经流年梦回曲水边看烟花绽出月圆。

9. 人生在世,恍若白驹过膝,忽然而已。

然,我长活一世,却能记住你说的每一话。

10. 雾散,梦醒,我终于看见真实,那是千帆过尽的沉寂。

单缝衍射实验报告误差分析

单缝衍射实验报告误差分析

单缝衍射实验是一种常用的光学实验,用于研究光的衍射现象。

本文将介绍单缝衍射实验的原理和步骤,并对实验中的误差进行分析。

一、实验原理单缝衍射是指当光线通过一个细缝时,会出现衍射现象。

光线通过细缝后,会向四周辐射,形成一组等倾角的光线。

这组光线经过干涉和衍射后,形成一系列明暗相间的亮斑。

二、实验步骤1.准备实验器材:单缝装置、光源、屏幕、尺子等。

2.将单缝装置固定在透明平板上,确保缝隙垂直于光线传播方向。

3.将光源放置在单缝装置的一侧,并调整光源位置,使光线垂直射向细缝。

4.将屏幕放置在单缝装置的另一侧,与光源和单缝平行,并调整屏幕位置,使细缝的光线正好射到屏幕上。

5.打开光源,观察在屏幕上形成的亮斑图案。

三、误差分析在进行单缝衍射实验时,可能会出现以下几种误差:1.光源位置误差:光源位置的不准确会导致光线射向细缝的方向发生偏差,从而影响到衍射图案的形成。

为减小该误差,可以使用准确、稳定的光源,并通过调整光源位置使光线垂直射向细缝。

2.屏幕位置误差:屏幕位置的不准确也会对衍射图案产生影响。

为减小该误差,可以使用透明度高、平整的屏幕,并通过调整屏幕位置使细缝的光线正好射到屏幕上。

3.单缝装置误差:单缝装置的制作质量和细缝的宽度、长度等参数也会对衍射实验的结果产生影响。

为减小该误差,可以使用制作精度高的单缝装置,并通过测量细缝的宽度和长度等参数进行校准。

4.环境干扰误差:实验环境中可能存在的振动、气流等干扰也会对衍射实验产生影响。

为减小该误差,可以在实验过程中采取相应的防护措施,如避免实验器材受到外力的干扰,保持实验室的稳定温度和湿度等。

四、总结通过单缝衍射实验,我们可以观察到光的衍射现象,了解光的波动性质。

在实验过程中,我们需要注意减小各种误差的影响,以获得准确的实验结果。

通过分析误差来源,我们可以优化实验条件,并提高实验的精确度和可靠性。

单缝衍射实验不仅在光学研究中有着重要的应用,还可以帮助我们更好地理解光的行为和性质。

物理实验居家单缝夫琅禾费衍射实验数据及完整实验报告和结论1

物理实验居家单缝夫琅禾费衍射实验数据及完整实验报告和结论1

物理实验居家单缝夫琅禾费衍射实验数据及完整实验报告和结论2020年春季大学物理实验单缝夫琅禾费衍射专业班级:学号:姓名:日期:实验名称:单缝夫琅禾费衍射实验目的:观察激光通过单缝后的夫琅禾费衍射现象,测量出单缝宽度参考时,麻烦注意数据和格式的替换,楼主也是学生党,这是我自己的实验报告实验仪器材料:激光笔、书本、墙壁、皮尺、胶水、直尺实验方案设计:1.设单缝宽度AB=a,单缝到接收屏之间的距离是L,衍射角为Ф的光线聚到屏上P 点,P点到中央明纹中心距离X K,那么A、B出射光线到P点的光程差则为asinФ2.当光程差是半波长的偶数倍时形成暗纹,由于Ф很小,asinФ≈aX K /L,即当aX K /L=kλ时,出现暗纹,由此得到单缝宽度:a=LKλ/ X K实验过程:参考时,麻烦注意数据和格式的替换,楼主也是学生党,这是我自己的实验报告1. 用两张银行卡自制狭缝,并用书本固定,激光笔发出红光,照射狭缝,调整远处墙壁可初步观察到明显的夫琅禾费衍射现象2. 测量狭缝和墙壁的距离L,测量暗环中心到中央明纹中心的距离X K,可选择第1级(K=±1)或第2级(K=±2)暗纹,共测量5次,取平均值3. 通过上述公式计算出狭缝宽度,激光波长参考:红光650nm问题:手持激光笔摇晃严重,增加测量难度;办法:用胶水固定激光笔数据分析处理:参考时,麻烦注意数据和格式的替换,楼主也是学生党,这是我自己的实验报告将上述实验数据代入公式a=LKλ/ X K,可以得到K=1时,计算得到狭缝的宽度为0.455mm;K=2时,计算得到狭缝的宽度为0.456mm K=3时,计算得到狭缝的宽度为0.455mm综上,测量得到狭缝的宽度为0.455mm实验小结:激光笔红光波长与参考值存在误差;狭缝和墙壁的距离L因皮尺精度有限,读数不准虽然大学物理的课程未涉及本次实验知识,但通过这次实验也让我对光学相关知识有了更深层次的了解,提高了兴趣-全文完-。

单缝衍射测定实验报告(3篇)

单缝衍射测定实验报告(3篇)

第1篇一、实验目的1. 观察并理解单缝衍射现象及其特点。

2. 通过实验测量单缝衍射的光强分布,绘制光强分布曲线。

3. 利用单缝衍射的规律计算单缝的缝宽。

二、实验原理光在传播过程中遇到障碍物时,会发生衍射现象,即光线偏离直线传播,进入障碍物后方的阴影区。

单缝衍射是光通过一个狭缝时发生的衍射现象。

当狭缝的宽度与入射光的波长相当或更小时,衍射现象尤为明显。

单缝衍射的夫琅禾费衍射区域满足以下条件:a²/L > 1/8λ,其中a为狭缝宽度,L为狭缝与屏幕之间的距离,λ为入射光的波长。

在夫琅禾费衍射区域,衍射光束近似为平行光。

单缝衍射的相对光强分布规律为:I/I₀ = (sin(θa/λ))²,其中θ为衍射角,a 为狭缝宽度,λ为入射光的波长,I₀为中央亮条纹的光强。

三、实验仪器1. 激光器:提供单色光。

2. 单缝衍射装置:包括狭缝、衍射屏和接收屏。

3. 光强测量装置:包括数字式检流计和光电传感器。

4. 光具座:用于固定实验仪器。

5. 秒表:用于测量时间。

四、实验步骤1. 将激光器、单缝衍射装置、光强测量装置和光具座依次安装在光具座上,调整仪器,保证等高共轴。

2. 调节狭缝宽度,记录缝宽a。

3. 调节衍射屏与狭缝之间的距离L,确保满足夫琅禾费衍射条件。

4. 观察衍射条纹,记录中央亮条纹和各级暗条纹的位置。

5. 使用光电传感器测量各级暗条纹的光强,记录数据。

6. 计算各级暗条纹的相对光强I/I₀。

7. 以衍射角θ为横坐标,I/I₀为纵坐标,绘制光强分布曲线。

8. 利用单缝衍射的规律计算狭缝宽度a。

五、实验数据及结果1. 狭缝宽度a:1.5mm2. 衍射屏与狭缝之间的距离L:50cm3. 各级暗条纹位置(以衍射角θ表示):- 第一级暗条纹:θ₁ = 3.0°- 第二级暗条纹:θ₂ = 6.0°- 第三级暗条纹:θ₃ = 9.0°4. 各级暗条纹的相对光强I/I₀:- 第一级暗条纹:I₁/I₀ = 0.04- 第二级暗条纹:I₂/I₀ = 0.008- 第三级暗条纹:I₃/I₀ = 0.0025. 光强分布曲线:根据实验数据绘制光强分布曲线。

单缝衍射的光强分布实验报告

单缝衍射的光强分布实验报告

单缝衍射的光强分布实验报告光学是研究光的传播、发射、吸收和干涉等现象的科学,而衍射则是光通过障碍物后产生的偏折现象。

单缝衍射实验是光学实验中的经典实验之一,通过实验可以观察到光在通过单缝时的衍射现象,进而研究光的传播规律和特性。

本实验旨在通过实验观察和数据分析,探究单缝衍射的光强分布规律,为光学理论提供实验依据。

实验装置及原理:本实验采用的实验装置主要包括,光源、单缝装置、准直透镜、光强测量仪等。

光源通过准直透镜后,射入单缝装置,经过单缝后形成衍射光斑,最后被光强测量仪测量光强分布。

单缝衍射的原理是,当光波通过单缝时,由于单缝的存在,光波会发生衍射现象,形成一系列干涉条纹,通过测量这些干涉条纹的光强分布,可以得到单缝衍射的光强分布规律。

实验步骤及数据处理:1. 调整光源和准直透镜,使光线垂直射入单缝装置;2. 通过光强测量仪,测量不同角度下的光强分布;3. 记录实验数据,绘制光强分布曲线;4. 根据实验数据,分析单缝衍射的光强分布规律。

实验结果及分析:通过实验数据处理和分析,我们得到了单缝衍射的光强分布曲线。

实验结果表明,单缝衍射的光强分布呈现出明显的周期性变化,且中央最亮,两侧逐渐减弱的规律。

这与衍射现象的理论预期相符合,进一步验证了光的波动性和衍射现象的存在。

结论:通过本实验,我们成功观察到了单缝衍射的光强分布规律,实验结果与理论预期相符合。

这为光学理论的研究提供了实验依据,也为光学应用提供了重要的参考。

同时,本实验也展示了光学实验的重要性和实验方法的重要性,为光学实验教学提供了有力支持。

总结:单缝衍射实验是光学实验中的重要实验之一,通过实验可以观察到光的波动性和衍射现象,为光学理论的研究和光学应用提供了重要的实验依据。

本实验通过实验观察和数据分析,成功得到了单缝衍射的光强分布规律,实验结果与理论预期相符合。

这为光学理论研究和实验教学提供了重要参考,也为光学应用提供了重要支持。

希望通过本实验的学习,可以更好地理解光学原理,提高实验技能,为光学领域的发展贡献自己的力量。

单缝衍射实验报告 单缝衍射实验报告数据

单缝衍射实验报告 单缝衍射实验报告数据

单缝衍射实验报告单缝衍射实验报告数据篇一:北邮单逢衍射实验报告电磁场与电磁波测量实验实验报告学院:电子工程学院班级:2021211204 指导老师:李莉20__年3月实验二单缝衍射实验一、实验目的掌握电磁波的单缝衍射时衍射角对衍射波强度的影响二、预习内容电磁波单缝衍射现象三、实验设备S426型分光仪四、实验原理图1 单缝衍射原理当一平面波入射到一宽度和波长可比拟的狭缝时,就要发生衍射的现象。

在缝后面出现的衍射波强度并不是均匀的,中央最强,同时也最宽。

在中央的两侧衍射波强度迅速减小,直至出现衍射波强度的最小值,即一级极小,此时衍射角为-Sin -1?其中?是波长,-是狭缝宽度。

两者取同一长度单位,然后,随着衍射角增大,衍射波强度又逐渐增大,直至出现一级极大值,角度为:-Sin?-1?3--(如图所示) 2-?图2 单缝衍射实验仪器的布置仪器连接时,预先接需要调整单缝衍射板的缝宽,当该板放到支座上时,应使狭缝平面与支座下面的小圆盘上的某一对刻线一致,此刻线应与工作平台上的90刻度的一对线一致。

转动小平台使固定臂的指针在小平台的180处,此时小平台的0就是狭缝平面的法线方向。

这时调整信号电平使表头指示接近满度。

然后从衍射角0开始,在单缝的两侧使衍射角每改变10,读取一次表头读数,并记录下来,这时就可画出单缝衍射强度与衍射角的关系曲线,并根据微波波长和缝宽算出一级极小和一级极大的衍射角,并与实验曲线上求得的一级极小和极大的衍射角进行比较。

五、实验报告记录实验测得数据,画出单缝衍射强度与衍射角的关系曲线,根据微波波长和缝宽算出一级极小和一级极大的衍射角,与实验曲线上求得的一级极小和极大的衍射角进行比较。

(a)整理以上数据表格,标注一级极大、一级极小对应的角度值;由表格数据可以看出,一级极大对应的角度值为48度,一级极小对应的角度值为32度。

(b)画出衍射曲线;(c)根据公式算出一级极大和一级极小的衍射角,和实验曲线求得的极大、极小对应的衍射角进行比较。

单缝衍射实验实验报告及误差分析 大学物理实验实验13

单缝衍射实验实验报告及误差分析 大学物理实验实验13

大学物理实验13
单缝衍射实验
实验中用到的仪器有WDY-1型单缝衍射仪。

在这个实验中我们可以通过对单缝衍射图像的观察和测量,巩固衍射概念,加深对光波波动性的理解,还能测定单色光的波长。

一、实验目的
二、实验原理(图)
三、实验设备、仪器、用具及其规范
四、实验(测定)方法
五、实验记录、数据处理
六、结果分析及问题讨论
实验中的误差主要有:
(1)目镜竖直叉丝与衍射条纹不平行;
(2)衍射条纹有一定宽度导致误差;
(3)测量时,读数鼓轮没有朝一个方向转动,有螺距差;(4)人为读数导致的误差。

单缝衍射实验报告小结(3篇)

单缝衍射实验报告小结(3篇)

第1篇一、实验目的本次实验旨在通过观察和测量单缝衍射现象,了解单缝衍射的基本原理,掌握单缝衍射光强分布的特点,并应用相关规律计算单缝的缝宽。

二、实验原理当光波遇到障碍物时,会发生衍射现象,即光波绕过障碍物传播。

当障碍物的大小与光的波长相当时,衍射现象尤为明显。

单缝衍射是光波通过一个狭缝后,在屏幕上形成的光强分布图样。

本实验采用夫琅和费衍射原理,即光源与接收屏距离衍射物相当于无限远时所产生的衍射。

单缝衍射的光强分布可以用以下公式描述:\[ I(\theta) = I_0 \left(\frac{\sin(\beta)}{\beta}\right)^2 \]其中,\( I(\theta) \) 是衍射角为 \( \theta \) 处的光强,\( I_0 \) 是中心亮条纹的光强,\( \beta \) 是衍射角。

三、实验仪器1. 激光器:提供单色平行光束。

2. 单缝二维调节架:用于调节狭缝的宽度。

3. 小孔屏:用于放置单缝。

4. 一维光强测量装置:用于测量不同位置的光强。

5. WJH型数字式检流计:用于测量光强。

四、实验步骤1. 将激光器、单缝二维调节架、小孔屏、一维光强测量装置和WJH型数字式检流计依次放置在光学导轨上,确保等高共轴。

2. 调节单缝的宽度,记录不同宽度下的衍射光强分布。

3. 改变单缝与屏幕之间的距离,观察衍射光强分布的变化。

4. 测量不同衍射级次的光强,记录数据。

5. 利用实验数据绘制光强分布曲线,并与理论曲线进行比较。

五、实验结果与分析1. 单缝宽度对衍射光强分布的影响:实验结果显示,随着单缝宽度的减小,衍射光强分布的中央亮条纹变窄,两侧的暗条纹间距变大。

这与理论公式相符。

2. 单缝与屏幕距离对衍射光强分布的影响:实验结果显示,随着单缝与屏幕距离的增加,衍射光强分布的中央亮条纹变宽,两侧的暗条纹间距变小。

这也与理论公式相符。

3. 光强分布曲线:实验测得的光强分布曲线与理论曲线基本一致,说明单缝衍射实验结果符合夫琅和费衍射原理。

单缝和单丝衍射光强分布实验报告

单缝和单丝衍射光强分布实验报告

单缝和单丝衍射光强分布实验报告实验目的,通过实验观察单缝和单丝衍射光强分布,验证光的波动性质。

实验仪器,He-Ne激光器、单缝和单丝衍射装置、光电倍增管、光电功率计、直流稳压电源等。

实验原理,当光线通过狭缝或细丝时,由于光的波动性质,会出现衍射现象。

衍射光强分布与狭缝或细丝的宽度、光波长以及观察点的距离等因素有关。

实验步骤:1. 调节激光器,使其发出稳定的单色光;2. 将单缝或单丝装置放置在光路上,调节其位置和宽度;3. 将光电功率计和光电倍增管放置在观察点处,记录光强数据;4. 调节观察点的位置,记录不同位置的光强数据;5. 根据实验数据,绘制单缝和单丝衍射光强分布曲线。

实验结果:通过实验数据处理和分析,我们得到了单缝和单丝衍射光强分布曲线。

在实验中,我们发现随着观察点距离狭缝或细丝的增加,光强呈现出周期性的变化。

当观察点位于衍射中央最亮处时,光强最大;而当观察点位于衍射暗纹处时,光强几乎为零。

同时,我们还观察到了衍射角度与光强分布之间的关系,验证了衍射现象与波动性质的关联。

实验讨论:通过本次实验,我们验证了光具有波动性质,能够产生衍射现象。

实验结果与理论预期相符合,证明了光的波动性质对衍射现象的影响。

同时,我们还发现了单缝和单丝衍射的特点,不同宽度和波长的光线在衍射过程中呈现出不同的光强分布规律,这为进一步研究光的波动性质提供了重要参考。

结论:本实验通过观察单缝和单丝衍射光强分布,验证了光的波动性质。

实验结果表明,光线通过狭缝或细丝时会产生衍射现象,光强分布呈现出特定的规律。

这一实验结果对于深入理解光的波动性质具有重要意义。

实验总结:通过本次实验,我们深入了解了光的波动性质及其在衍射现象中的表现。

同时,实验过程中我们也发现了一些问题,如实验装置的调节和测量误差等,这些问题需要我们进一步改进和完善。

总的来说,本次实验取得了良好的实验结果,为我们进一步研究光的波动性质提供了重要的实验基础。

参考文献:1. 张三, 李四. 光学实验指导. 北京: 科学出版社, 2008.2. 王五, 赵六. 光学实验技术手册. 上海: 上海科学技术出版社, 2010.感谢实验组的支持和帮助,使本次实验取得了圆满成功。

单缝衍射通过实验演示单缝衍射现象

单缝衍射通过实验演示单缝衍射现象

单缝衍射通过实验演示单缝衍射现象单缝衍射是物理学中非常重要的实验现象之一,它能够帮助我们理解光的行为以及波动性质。

通过实验,我们可以直观地观察到单缝衍射的现象,并且可以根据实验数据进一步分析和验证理论计算结果。

本文将介绍单缝衍射实验的步骤和原理,并通过实验数据分析验证单缝衍射的现象。

实验准备:- 光源:使用一台激光器作为光源,激光器的光线较为平行,并且亮度较高,方便观测。

- 单缝装置:准备一个尺寸较小的单缝装置,将其放置在光源位置和屏幕之间。

- 屏幕:将一块白色纸板或者屏幕放置在单缝装置后方,用于观察光的衍射现象。

实验步骤:1. 将激光器打开,使其发出激光光线。

注意激光光线具有较高的亮度和平行度,这样可以保证实验结果的观测和分析的准确性。

2. 将单缝装置放置在光源和屏幕之间,确保光线能够通过单缝后再次衍射到屏幕上。

可以适当调整单缝的宽度,以便观察到不同的衍射现象。

3. 将屏幕放置在单缝后方,确保屏幕能够接收到衍射光线。

可以使用白色纸板或屏幕作为屏幕,以确保观察到的衍射光线更加清晰。

4. 观察屏幕上的衍射现象,可以看到光线通过单缝后会发生弯曲和交叉的现象。

可以观察到明暗相间的条纹,这些条纹就是单缝衍射的结果。

5. 记录观察到的衍射现象,并可适当调整单缝的宽度和光源的位置,进一步观察光线衍射的变化规律。

实验原理:单缝衍射现象可以用波动光学的原理进行解释。

当光线通过单缝时,光波会发生折射、衍射和干涉等现象。

光波通过单缝后,会从单缝的边缘开始向外扩散,形成半圆形的波前。

这些波前会在空间中干涉,导致明暗相间的干涉条纹。

根据夫琅禾费衍射公式,可以计算出单缝衍射的角度位置和干涉条纹的间距。

衍射角度和干涉条纹的间距与单缝的宽度和光波的波长有关。

通过实验数据的测量和计算,可以进一步验证夫琅禾费衍射公式的准确性,并且可以利用实验数据拟合计算出波长或者单缝宽度。

总结:通过单缝衍射实验,我们可以直观地观察到光波通过单缝后的衍射现象,并且可以通过实验数据进行分析和验证相关的物理理论。

单缝双缝光栅实验报告

单缝双缝光栅实验报告

一、实验目的1. 了解单缝衍射和双缝干涉现象。

2. 理解光的波动性,加深对光的干涉原理的理解。

3. 掌握单缝衍射和双缝干涉的实验方法,学会使用相关实验仪器。

4. 分析实验数据,计算相关物理量,提高数据处理能力。

二、实验原理1. 单缝衍射:当一束平行光通过一个狭缝时,由于光波的衍射现象,光波在通过狭缝后会发生弯曲,形成衍射图样。

根据衍射理论,单缝衍射图样为一系列明暗相间的条纹,其位置由衍射角θ决定。

2. 双缝干涉:当两束相干光波相遇时,会发生干涉现象。

根据干涉理论,双缝干涉图样为一系列明暗相间的条纹,其位置由干涉角θ决定。

双缝干涉条纹的间距与光波的波长、双缝间距以及观察屏与双缝的距离有关。

三、实验仪器1. 单缝衍射实验装置:激光器、单缝狭缝、光屏、光具座。

2. 双缝干涉实验装置:激光器、双缝狭缝、光屏、光具座、尺子。

四、实验步骤1. 单缝衍射实验:(1)将激光器、单缝狭缝和光屏依次放置在光具座上,调整位置使激光束垂直照射在单缝上。

(2)观察光屏上的衍射图样,记录明暗条纹的位置和间距。

(3)改变单缝与光屏的距离,观察衍射图样的变化,记录数据。

2. 双缝干涉实验:(1)将激光器、双缝狭缝和光屏依次放置在光具座上,调整位置使激光束垂直照射在双缝上。

(2)观察光屏上的干涉图样,记录明暗条纹的位置和间距。

(3)改变双缝与光屏的距离,观察干涉图样的变化,记录数据。

五、实验数据及处理1. 单缝衍射实验数据:(1)当单缝与光屏的距离为L1时,记录衍射条纹的位置和间距。

(2)当单缝与光屏的距离为L2时,记录衍射条纹的位置和间距。

2. 双缝干涉实验数据:(1)当双缝与光屏的距离为d1时,记录干涉条纹的位置和间距。

(2)当双缝与光屏的距离为d2时,记录干涉条纹的位置和间距。

根据实验数据,计算以下物理量:1. 单缝衍射条纹间距:$$\Delta x_1 = \frac{L_1}{d}$$$$\Delta x_2 = \frac{L_2}{d}$$2. 双缝干涉条纹间距:$$\Delta x_3 = \frac{d_1}{D}$$$$\Delta x_4 = \frac{d_2}{D}$$其中,d为单缝或双缝间距,D为双缝与光屏的距离。

在单缝衍射实验中用最小二乘法进行数据处理

在单缝衍射实验中用最小二乘法进行数据处理

在单缝衍射实验中用最小二乘法进行数据处理摘要:在夫琅禾费单缝衍射实验中,提出了用最小二乘法对测量到的衍射图像相对光强分布进行二次曲线拟合,并由拟合得到的数学表达式确定衍射条纹的精确位置。

通过用最小二乘法与非最小二乘法对同一测量数据的处理结果进行比较,得到使用最小二乘法处理数据,可明显提高单缝衍射测量光波波长的精度。

关键词:最小二乘法; 曲线拟合; 单缝衍射; 波长一、引言当光在传播过程中经过障碍物,如不透明物体的边缘、小孔、细线、狭缝等时,一部分光会传播到几何阴影中去,产生衍射现象。

如果障碍物的尺寸与波长相近,那么,这样的衍射现象就比较容易观察到。

(如图1)图1单缝衍射有两种:一种是菲涅耳衍射,单缝距光源和接收屏均为有限远或者说入射波和衍射波都不都是球面波;另一种是夫琅和费衍射,单缝距光源和接收屏均为无限远或者相当于无限远,即入射波和衍射波都可看作是平面波。

光波波长有多种实验测量方法,如利用双棱镜干涉实验、迈克耳孙干涉仪、光栅衍射等方法。

测量单缝衍射的相对光强分布是大学物理实验中的一个基本实验,由于实验中衍射暗条纹的中心位置用传统的方法测量时误差较大,因而光波波长通常不用单缝衍射法进行测量。

本文在测量单缝衍射相对光强分布的实验基础上,通过运用最小二乘法对测量数据进行处理,获得了衍射暗条纹中心的精确位置,从而大大提高了单缝衍射法测量光波波长的精度。

二、实验原理测量单缝衍射相对光强分布的原理图如图2 所示。

在用散射角极小的激光器产生激光束,通过一条很细的狭缝(0.1~0.3毫米宽),在狭缝后大于1.5米的地方放上观察屏,就可看到衍射条纹,它实际上就是夫琅和费衍射条纹。

当在观察屏位置处放上硅光电池和读数显微镜装置,与光点检流计相连的硅光电池可在垂直于衍射条纹的方向移动,那么光点检流计所显示出来的硅光电池的大小就与落在硅光电池上的光强成正比。

观察屏上衍射图像的光强分布为[1]I{ x}= I0{sin u /u }2 (1)式中u≈πxd/Dλ,I0为零级明纹中心光强,λ为激光波长, D 为狭缝到观察屏距离, d 为狭缝宽度, x 为屏上条纹位置坐标,设x01和x02分别为中央明纹两侧两条一级衍射暗纹的位置坐标,则屏上中央明纹宽度Δx0 = x02 - x01 ,且λ=Δx0d/2D (2)由式(2) 可知,由于测量系统D = 2000 mm,ΔD ≤2mm图2 实验装置简图因此对给定狭缝, 用图2所示的衍射法测量光波波长时,问题主要集中在如何提高Δx 0 (即x 01和x 02)的测量精度上。
