氨纶基本介绍
第十章氨纶
湿态为0. 35～ 0. 88 cN / tex。 是橡胶丝的3~5 倍。
当纤维受到拉伸, 伸 长到最大长度时, 纤
维变细,在这个细度下
测出的强度为有效强
度
第三节 氨纶的结构和性能
3 弹性： 氨纶的弹性模量较小，丝的柔软性较好。随着软链
段部分分子量的增大, 其伸长率可达400 %～ 800 % , 伸长500 % 的回弹率为95 %～ 99 %。
芳香二异氰酸酯
含－N=C=O的预聚物
扩链剂
常用的是乙二胺、 丙二胺和 环己二胺
嵌段共聚物
第二节 氨纶的生产
纺丝
氨纶的纺丝方法
干
湿
法
法
纺 丝
纺 丝
熔
体
反
纺
应
丝
纺
丝
第二节 氨纶的生产
纺丝
❖ 熔体纺丝由于一般聚氨酯在高温停留时间稍长就会 发生过量交联生成凝胶，还会发生异氰酸酯逆反应， 使产品物理机械性能变差，因此很少被采用。
第二节 氨纶的生产
二异氰酸酯 聚酯/聚醚
预聚合
嵌段共聚物 共聚物溶液 纺丝原液
产品
卷绕丝
在热空气中成型/上油
原液细流
第二节 氨纶的生产
聚氧乙烯、 聚氧丙烯、 四氢呋喃
4.4’一甲撑 二苯双异氰 酸酯
❖ 干法纺丝以聚醚二醇PTMG与二异氰酸酯MDI 以1：
2的摩尔比在一定的反应温度及时间条件下形成预
❖ 聚酯型的不耐强碱，在热碱溶液中快速水解降解， 这在染整加工时要特别注意。
❖ 氨纶耐氧化剂性因氧化剂不同而异，一般来说，它 们只能在稀的过氧化物溶液中漂白，或进行还原漂 白，而不耐氯漂白剂，在次氯酸盐溶液中会形成氮 一氯结合而使纤维损伤，聚醚型的损伤更严重。
氨纶介绍及用途分类

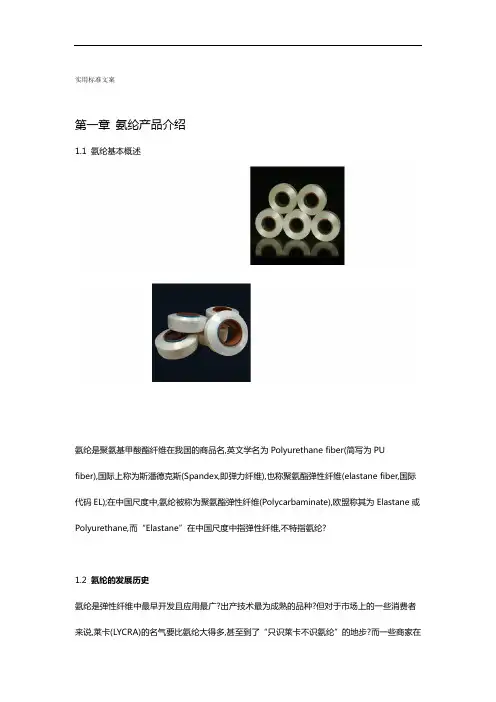

第一章氨纶产品介绍1.1 氨纶基本概述氨纶是聚氨基甲酸酯纤维在我国的商品名,英文学名为Polyurethane fiber(简写为PU fiber),国际上称为斯潘德克斯(Spandex,即弹力纤维),也称聚氨酯弹性纤维(elastane fiber,国际代码EL);在中国尺度中,氨纶被称为聚氨酯弹性纤维(Polycarbaminate),欧盟称其为Elastane或Polyurethane,而“Elastane”在中国尺度中指弹性纤维,不特指氨纶｡1.2 氨纶的发展历史氨纶是弹性纤维中最早开发且应用最广､出产技术最为成熟的品种｡但对于市场上的一些消费者来说,莱卡(LYCRA)的名气要比氨纶大得多,甚至到了“只识莱卡不识氨纶”的地步｡而一些商家在进行产品宣传时也以偏概全,混为一谈｡一些“专业人士”干脆将莱卡作为氨纶的俗称,加剧了普通消费者的错误熟悉｡事实上,氨纶是一类弹性纤维在中国的名称;而莱卡只是美国DuPont(杜邦)前全资子公司—Invista(英威达)公司所出产氨纶的商品名,因为该公司在氨纶领域中占据市场领先地位,莱卡几乎就成了所有氨纶的代名词｡1.2.1国外氨纶发展史聚氨酯的研究最早始于德国,1937年由德国Bayer(拜耳)公司第一次合成出聚氨酯类聚合物,并申请了专利｡美国DuPont公司于20世纪50年代后期最先采用干法纺丝路线进行了氨纶的产业化出产,最初称为“T–80”,l962年以商标“LYCRA”(莱卡)进行全设计规模的聚氨基甲酸酯粘结丝､复丝的出产｡与此同时,美国橡胶有限公司推出由聚酯–聚氨基甲酸酯制成的粗支圆形单丝,商品名为“Vyrene”,1963年日本东洋纺公司开始了商品名为“Espa”的氨纶出产｡1964年,Bayer公司和日本富士纺公司分别开始了“Do rlastan”和“Fujibo Spandex”品牌氨纶的出产,DuPont公司与日本东丽公司合资的“Toray–DuPont”公司也于1966年开始“LYCRA”的出产｡到1967年,世界氨纶的年产量已达6800t,出产工厂发展至28 家｡但氨纶制造技术上的障碍和后道加工技术的不成熟,加上当时猜测需求过大,使得氨纶产品滞销积存,欧美很多厂家纷纷停､减产｡在70年代除了DuPont公司之外,其它氨纶出产厂几乎没有新增设备,氨纶业发展缓慢｡进入80年代后,氨纶出产开始复苏,扩建和新建企业活跃起来,世界氨纶产量由1980年的2万t/a缓增到1985年的2.5 万t/a｡进入90年代,美国､德国､日本等经济发达国家纷纷扩大氨纶出产能力,加速氨纶弹力织物的开发,氨纶产量由1990年的4 万t/a迅速增加到1994年的9.2 万t/a,其中北美2.3 万t/a,西欧 2.3 万t/a,亚太及其它地区4.6 万t/a｡1.2.2中国氨纶发展史亚洲是氨纶消费激增的地区,也是氨纶出产扩增能力最快的地区｡1995年前,全球最大氨纶出产厂商大多集中于欧美,而跟着需求结构的调整,这一格式正逐步发生变化,其中韩国和日本的氨纶发展最为迅速,而中国近年来在这一领域的快速发展也不容小觑｡我国氨纶的发展起步较晚,1987年山东烟台氨纶团体首家引进了日本东洋纺公司的氨纶出产设备与技术,干法出产聚醚型氨纶,产能320t/a,1989年投产,1998年扩产,产能达到2500t/a｡至此不但在技术上由引进变为自主开发,而且大部门的出产设备与原料也实现了国产化｡1998年兴建了第五期工程,该合资项目共投资5亿元人民币,出产规模4000 t/a,2000年底建成投产,投产后总产能达6500t/a,居海内之首｡原连云港钟山氨纶有限公司从日本东洋纺公司引进产能为320t/a的氨纶干法纺丝的出产技术与设备,于1992年投产之后经二､三期扩建,出产能力达到1500 t/a,1998年开始2000 t/a规模的第四期扩建,总产能达3500t/a｡此外,广东鹤山氨纶厂于1992年与意大利NOY公司签约引进了我国首套湿法氨纶出产设备,并于1996年投产,产能为500t/a｡2000年,海内氨纶总产能达到1.76 万t/a｡近年来,我国氨纶工业呈现产能､产量､出口量和效益同步大幅度发展的势头｡据统计,2001—2006年,我国氨纶产能从2.51万t/a猛增到23.56万t/a,年均增速高达56.5%;2007年产能达到26.26万t/a,2008年新增产能12.73t,总产能达到38.99 万t/a｡后起之秀中国的发展起步较晚，但速度迅速，目前已经成为世界上最大的氨纶生产国。
氨纶是什么？能做衣服吗？
书山有路勤为径；学海无涯苦作舟
氨纶是什么？能做衣服吗？
氨纶是聚氨基甲酸酯弹性纤维在我国的商品名称。
氨纶于1959
年开始工业化生产，它主要编制有弹性的织物，通常将氨纶丝与其他纤维
纺成包芯纱后，供织造使用。
它可用于制造各种内衣、游泳衣、紧身衣、
牛仔裤、运动服、带类的弹性部分等。
氨纶制成的服装，穿着舒适，能适
应身体各部分变形的需要，并能减轻服装对身体的束缚感。
氨纶的主要物理和化学性质
1.形态聚酯型弹性纤维的截面呈蚕豆状，聚醚型弹性纤维的截面
呈三角形。
2.强伸性和弹性氨纶的强度很低，其长丝的断裂强度约
4～9cN/tex，但氨纶的伸长很大，断裂伸长率达450%～800%，并且弹性很好。
因此高伸长、高弹性是氨纶的最大特点。
3.吸湿性和染色性氨纶吸湿性较差，在一般大气条件下回潮率为
0.8%～1%左右。
但其染色性能较好。
4.其他性质氨纶的密度较好，仅为1～1.3g/cm3。
此外，氨纶的耐
酸碱性、耐溶剂性、耐光性、耐磨性都较好。
氨纶(Spandex)(俗称“莱卡”；英语：Lycra)是一种弹力纤维，由
美国杜邦公司于1959年发明。
其具有很强的弹性，伸展度可达500%，且能回复原样，比橡胶的强度更大，也更耐磨。
当它第一次面世的时候，彻
底改变了服装行业的许多领域。
氨纶的生产
氨纶的生产方式有4种：熔融挤出、反应纺纱、溶液干纺和溶液湿
纺。
所有这些方法都包括由反应单体生成预聚物的初始步骤。
一旦预聚物
专注下一代成长，为了孩子。
氨纶结构式
氨纶结构式1. 氨纶的基本概述氨纶是一种合成纤维，也被称为聚氨酯弹性纤维。
它具有优异的弹性和耐用性，被广泛应用于服装、运动装备和工业材料等领域。
氨纶的结构式可以帮助我们更好地理解其分子结构和物理特性。
2. 氨纶分子结构氨纶的分子结构由聚合物链和交联链组成。
聚合物链由重复单元组成，每个重复单元包含一个尼龙酰胺基团。
交联链在聚合物链之间形成交联点，增加了氨纶的弹性。
2.1 聚合物链氨纶的聚合物链是由尼龙酰胺基团（-CONH-）组成的。
这种基团具有极强的拉伸能力，使得氨纶具有出色的弹性和回弹性。
聚合物链中还含有其他辅助基团，如甲基、乙烯基等，用于调整氨纶的特性。
2.2 交联链为了增加氨纶的弹性和耐久性，聚合物链之间会形成交联链。
这些交联链可以是化学键或物理纽带。
化学键交联主要通过共价键连接聚合物链，使其形成网状结构。
物理纽带交联则是通过氢键、范德华力等相互作用力连接聚合物链。
3. 氨纶的制备过程氨纶的制备过程主要包括聚合、纺丝和固化三个步骤。
3.1 聚合氨纶的聚合是通过将二元胺（如丙二胺）与二元酸（如己二酸）在适当的条件下反应得到。
在聚合过程中，二元胺和二元酸中的官能团（-NH2和-COOH）发生缩合反应，形成尼龙酰胺基团。
3.2 纺丝在纺丝过程中，将聚合得到的氨纶溶液经过加热、挤压等处理后，通过细孔喷嘴将溶液喷射到空气中。
溶液中的溶剂迅速挥发，使得氨纶分子快速凝固并排列成纤维状结构。
3.3 固化纺丝得到的氨纶纤维需要进行固化处理，以增加其弹性和耐久性。
固化可以通过热处理或化学处理来实现。
热固化是将氨纶纤维暴露在高温下，使交联链形成更紧密的结构。
化学固化则是通过添加固化剂，使交联链发生进一步的反应。
4. 氨纶的性能特点氨纶具有许多优异的性能特点，使其在各种应用中得到广泛使用。
4.1 弹性氨纶具有极佳的弹性，可以在拉伸后迅速恢复原状。
这使得氨纶成为制作弹性服装和运动装备的理想材料。
4.2 耐久性由于交联链的存在，氨纶具有出色的耐久性。
氨纶
功能合成纤维一、弹性最好的合成纤维——氨纶氨纶是以聚氨基甲酸酯为主要成分的一种嵌段共聚物制成的纤维。
聚氨酯弹性纤维的分子链由柔性很大的长链段（软链段，低熔点、无定形）和刚性的短链段（硬链段，高熔点、结晶的）交替组成的。
以软链段为基体，而硬链段分散嵌在其中。
大家都知道氨纶是弹性最好的合成纤维，那么它具有如此高的弹性的原因是什么呢？聚氨酯纤维的高弹性质和一般的弹力丝（见变形纤维）不同，它是由聚合物大分子组成和超分子结构的特点决定的。
柔性软链段由脂肪族聚酯或聚醚组成，可以看作是一个容易伸展的弹簧;而刚性链段则是由氨基甲酸酯和脲基所组成,如同一个刚性小球。
由小球把弹簧相互连接起来组成的网，是一个具有一定强度的弹性体。
这两种链段以共价键连结在一起。
由于软链段中每个单键围绕其相邻的单键作不同程度的内旋转，因而外形弯弯曲曲的长链段象一个杂乱的线团，它的形态不断地变化。
大分子在外力作用下有很大的适应性并且长度也有很大的伸展余地，从而赋于纤维以高伸长和高弹性回复的特性。
其中在硬链段中含有极性基团，分子间因氢键的作用而形成“区域”结构或结晶，在大分子链间起着物理交联作用，故使氨纶纤维还具有一定的强度。
硬弹性纤维是指结晶性聚合物在大伸长变形后具有高弹性回复的纤维。
比如，硬弹性丙纶就是在应变结晶（熔体在高应变场下结晶）和热结晶（热处理）过程中形成的。
氨纶的线密度低，最细的橡胶丝比最粗的氨纶纤维还要粗十余倍。
氨纶纤维的断裂强度高、弹性好、吸湿性好，可以使用所有类型的染料染色。
氨纶的主要品种包括裸丝、包芯纱、包覆纱、合捻纱。
裸丝是最早开发的品种，不用纺纱便可用于加工生产。
由于裸丝摩擦系数大、滑动性差，因此直接用于织造织物的不多，一般适宜在针织机上与其他化纤长丝交织。
主要的纺织产品有紧身衣、运动衣、护腿袜、外科用绷带等。
氨纶中应用最广泛的品种是包芯纱，它是以氨纶纤维为芯纱，外包一种或几种非弹力短纤维（棉、毛、腈纶、涤纶等）纺成的纱线。
氨纶介绍及用途分类
实用标准文案第一章氨纶产品介绍1.1 氨纶基本概述氨纶是聚氨基甲酸酯纤维在我国的商品名,英文学名为Polyurethane fiber(简写为PU fiber),国际上称为斯潘德克斯(Spandex,即弹力纤维),也称聚氨酯弹性纤维(elastane fiber,国际代码EL);在中国尺度中,氨纶被称为聚氨酯弹性纤维(Polycarbaminate),欧盟称其为Elastane或Polyurethane,而“Elastane”在中国尺度中指弹性纤维,不特指氨纶?1.2 氨纶的发展历史氨纶是弹性纤维中最早开发且应用最广?出产技术最为成熟的品种?但对于市场上的一些消费者来说,莱卡(LYCRA)的名气要比氨纶大得多,甚至到了“只识莱卡不识氨纶”的地步?而一些商家在进行产品宣传时也以偏概全,混为一谈?一些“专业人士”干脆将莱卡作为氨纶的俗称,加剧了普通消费者的错误熟悉?事实上,氨纶是一类弹性纤维在中国的名称;而莱卡只是美国DuPont(杜邦)前全资子公司—Invista(英威达)公司所出产氨纶的商品名,因为该公司在氨纶领域中占据精彩文档．实用标准文案市场领先地位,莱卡几乎就成了所有氨纶的代名词?1.2.1国外氨纶发展史聚氨酯的研究最早始于德国,1937年由德国Bayer(拜耳)公司第一次合成出聚氨酯类聚合物,并申请了专利?美国DuPont公司于20世纪50年代后期最先采用干法纺丝路线进行了氨纶的产业化出产,最初称为“T–80”,l962年以商标“LYCRA”(莱卡)进行全设计规模的聚氨基甲酸酯粘结丝?复丝的出产?与此同时,美国橡胶有限公司推出由聚酯–聚氨基甲酸酯制成的粗支圆形单丝,商品名为“Vyrene”,1963年日本东洋纺公司开始了商品名为“Espa”的氨纶出产?1964年,Bayer公司和日本富士纺公司分别开始了“Dorlastan”和“FujiboSpandex”品牌氨纶的出产,DuPont公司与日本东丽公司合资的“Toray–DuPont”公司也于1966年开始“LYCRA”的出产?到1967年,世界氨纶的年产量已达6800t,出产工厂发展至28 家?但氨纶制造技术上的障碍和后道加工技术的不成熟,加上当时猜测需求过大,使得氨纶产品滞销积存,欧美很多厂家纷纷停?减产?在70年代除了DuPont公司之外,其它氨纶出产厂几乎没有新增设备,氨纶业发展缓慢?进入80年代后,氨纶出产开始复苏,扩建和新建企业活跃起来,世界氨纶产量由1980年的2万t/a 缓增到1985年的2.5 万t/a?进入90年代,美国?德国?日本等经济发达国家纷纷扩大氨纶出产能力,加速氨纶弹力织物的开发,氨纶产量由1990年的4 万t/a迅速增加到1994年的9.2 万t/a,其中北美2.3 万t/a,西欧2.3 万t/a,亚太及其它地区4.6 万t/a?1.2.2中国氨纶发展史亚洲是氨纶消费激增的地区,也是氨纶出产扩增能力最快的地区?1995年前,全球最大氨纶出产厂商大多集中于欧美,而跟着需求结构的调整,这一格式正逐步发生变化,其中韩国和精彩文档．实用标准文案日本的氨纶发展最为迅速,而中国近年来在这一领域的快速发展也不容小觑?我国氨纶的发展起步较晚,1987年山东烟台氨纶团体首家引进了日本东洋纺公司的氨纶出产设备与技术,干法出产聚醚型氨纶,产能320t/a,1989年投产,1998年扩产,产能达到2500t/a?至此不但在技术上由引进变为自主开发,而且大部门的出产设备与原料也实现了国产化?1998年兴建了第五期工程,该合资项目共投资5亿元人民币,出产规模4000 t/a,2000年底建成投产,投产后总产能达6500t/a,居海内之首?原连云港钟山氨纶有限公司从日本东洋纺公司引进产能为320t/a 的氨纶干法纺丝的出产技术与设备,于1992年投产之后经二?三期扩建,出产能力达到1500t/a,1998年开始2000 t/a规模的第四期扩建,总产能达3500t/a?此外,广东鹤山氨纶厂于1992年与意大利NOY公司签约引进了我国首套湿法氨纶出产设备,并于1996年投产,产能为500t/a?2000年,海内氨纶总产能达到1.76 万t/a?近年来,我国氨纶工业呈现产能?产量?出口量和效益同步大幅度发展的势头?据统计,2001—2006年,我国氨纶产能从2.51万t/a猛增到23.56万t/a,年均增速高达56.5%;2007年产能达到26.26万t/a,2008年新增产能12.73t,总产能达到38.99 万t/a?后起之秀中国的发展起步较晚，但速度迅速，目前已经成为世界上最大的氨纶生产国。
氨纶
氨纶是聚脂类纤维，因其具有优异的弹力，故又名弹力纤维。
在服装织物上得到了大量的应用。
氨纶织物的主要特点为：氨纶弹性非常高，一般制品不使用100%的聚氨脂，多在织物中混用5%-30%的比例，所得各种氨纶织物均具有15%-45%的舒适弹性。
氨纶织物常以复合纱制成，即以氨纶为芯，用其它纤维做成皮层制成包芯纱弹力织物面料，其对身体的适应性良好，很适合做紧身衣。
如（泳装，运动装等）氨纶弹力织物的外观风格及服用性能与所包覆外层纤维织物的同类产品接近。
氨纶面料最大的优点是弹性好，可以拉伸至5-8倍，不老化，氨纶不能单独织布，一般都与其它原料织在一起，常规的氨纶比例大多都在3%-10%之间，特殊的泳装面料和运动面料的比例达到20%-25%甚至更高。
氨纶具有高断裂伸长，低模量和高弹性回复率的合成纤维。
除强度较大外，其它物理机械性能与天然乳胶丝十分相似，它比乳胶丝更耐化学降解，具有中等的热稳定性，软化温度约在200度以上，用于合成纤维和天然纤维的大多数染料和整理剂，也适用于氨纶的染色和整理。
氨纶耐汗、耐海水并耐各种干洗剂和大多数的防晒油，长其暴露在日光下或氯漂的溶剂中也会退色，但退色的程度随氨纶的类型而定，差异很大。
氨纶/涤纶弹性纺织物中的氨纶占了绝大部分，为此，一般用分散染料染色工艺进行染色加工。
此时，为了减少氨纶纺丝时使用的硅油剂影响以及防止氨纶纤维物性降低，必须采和缓的温度处理，且需防止分散染料沾污氨纶组分造成牢度降低现象。
为此，在染色条件的设定、所用染料及助剂选择等方面必须特别留意。
在涤纶/氨纶弹性纺织物染色时，从氨纶弹性纤维的物性方面来考虑，必须在和缓的染色温度条件下进行处理。
染色时，由于受到氨纶弹性纤维的物性条件制约（防止氨纶脆化），必须在比染纯涤纶低的温度条件或短时间内染色，纯涤纶的标准染色条件为130度-30-60分钟。
涤纶或氨纶弹性纺织物的染色条件一般为120度-125度-30-40分钟。
氨纶是高弹力纤维，要考虑到高温条件下长时间染色会导致氨纶失弹，一般都在125度以下染色，而且氨纶不耐碱。
氨纶是什么材料
氨纶是什么材料
氨纶是一种合成纤维材料，也被称为氨纶纤维，它具有优异的弹性和耐磨性，
因此在纺织品行业中得到了广泛的应用。
氨纶的特性使得它成为运动服装、泳衣、袜子、内衣等领域中不可或缺的材料。
那么，氨纶究竟是什么材料呢？接下来，让我们一起来深入了解一下。
首先，氨纶是一种合成纤维材料，它的原料主要是聚氨酯。
聚氨酯是一种具有
弹性的高分子材料，通过化学合成的方法，可以将聚氨酯转化为氨纶纤维。
氨纶纤维具有优异的弹性和柔软度，同时还具有很高的耐磨性和耐化学性，因此在纺织品行业中备受青睐。
其次，氨纶具有优异的弹性。
与其他纤维相比，氨纶的弹性更加突出，可以被
拉伸至数倍于原长，并且能够迅速恢复原状。
这种特性使得氨纶纤维在运动服装、泳衣等领域中得到了广泛的应用。
无论是进行高强度的运动，还是在水中进行游泳，氨纶纤维都能够提供良好的弹性支撑，使穿着者更加舒适自如。
此外，氨纶具有出色的耐磨性。
由于氨纶纤维具有非常高的弹性，因此它在受
到外力摩擦时也能够保持较好的耐磨性。
这使得氨纶纤维在袜子、内衣等日常穿着领域中得到了广泛的应用。
穿着氨纶制成的袜子和内衣，不仅能够提供良好的舒适感，还能够保持较长时间的新颖外观。
总的来说，氨纶是一种优秀的合成纤维材料，具有出色的弹性和耐磨性，因此
在纺织品行业中应用广泛。
它的出现，为人们的生活带来了诸多便利，让我们能够更加舒适自如地享受各种运动和日常穿着。
相信随着科技的不断进步，氨纶这种优秀的材料将会在更多领域中展现出其独特的魅力。
氨纶
(500％～700％)、低弹性模量(200％伸长，0.04～0.12克／旦）和高弹性回复率（ 200％伸长，95％～99％）。
除强度较大外，其他物理机械性能与天然乳胶丝十分相似。
它比乳胶丝更耐化学降解，具有中等的热稳定性，软化温度约在200℃以上。
用于合成纤维和天然纤维的大多数染料和整理剂，也适用于氨纶的染色和整理。
氨纶耐汗、耐海水并耐各种干洗剂和大多数防晒油。
长期暴露在日光下或在氯漂白剂中也会退色，但退色程度随氨纶的类型而不同，差异很大。
氨纶纤维所以具有如此高的弹力是因为它的高分子链是由低熔点、无定型的"软"链段为母体和嵌在其中的高熔点、结晶的"硬"链段所组成。
柔性链段分子链间以一定的交联形成一定的网状结构，由于分子链间相互作用力小，可以自由伸缩，造成大的伸长性能。
刚性链段分子链结合力比较大，分子链不会无限制地伸长，造成高的回弹性。
氡纶长丝的横截面大部分为狗骨形（dog-bone-shaped）也有一些长丝表面光滑或呈锯齿状。
断裂强度在所有纺织纤维中是最低的，只有0.44～0.88CN／dtex（聚醚型的强度要高于聚酯型）。
吸湿范围较小，一般为0.3-1.2％（复丝吸湿率要比单丝稍高些）。
耐热性视品种不同而有较大差异，大多数纤维在90～150℃范围内短时间存放，纤维不会受到损伤，安全熨烫温度为150℃以下，可以加温干扰与湿洗。
染色性能较优，可染成各种顿色，染料对纤维亲和力强，可适应绝大多数品种的染料，并具有较好的耐化学性，耐大多数的酸碱、化学药剂、有机溶剂、干洗剂和漂白剂，以及耐日晒和风雪，但不耐氧化物，易使纤维变黄与强力降低。
氨纶一般不单独使用，而是少量地掺入织物中。
这种纤维既具有橡胶性能又具有纤维的性能，多数用于以氨纶为芯纱的包芯纱，称为弹力包芯纱，这种纱的主要特点，一是可获得良好的手感与外观，以天然纤维组成的外纤维吸湿性好；二是只用1-10%的氨纶长丝就可生产出优质的弹力纱；三是弹性百分率控制范围从10%到20％，能根据产品的用途，选择不同的弹性值。
氨纶介绍及用途分类
第一章氨纶产品介绍1.1 氨纶基本概述氨纶是聚氨基甲酸酯纤维在我国的商品名,英文学名为Polyurethane fiber(简写为PU fiber),国际上称为斯潘德克斯(Spandex,即弹力纤维),也称聚氨酯弹性纤维(elastane fiber,国际代码EL);在中国尺度中,氨纶被称为聚氨酯弹性纤维(Polycarbaminate),欧盟称其为Elastane或Polyurethane,而“Elastane”在中国尺度中指弹性纤维,不特指氨纶｡1.2 氨纶的发展历史氨纶是弹性纤维中最早开发且应用最广､出产技术最为成熟的品种｡但对于市场上的一些消费者来说,莱卡(LYCRA)的名气要比氨纶大得多,甚至到了“只识莱卡不识氨纶”的地步｡而一些商家在进行产品宣传时也以偏概全,混为一谈｡一些“专业人士”干脆将莱卡作为氨纶的俗称,加剧了普通消费者的错误熟悉｡事实上,氨纶是一类弹性纤维在中国的名称;而莱卡只是美国DuPont(杜邦)前全资子公司—Invista(英威达)公司所出产氨纶的商品名,因为该公司在氨纶领域中占据市场领先地位,莱卡几乎就成了所有氨纶的代名词｡1.2.1国外氨纶发展史聚氨酯的研究最早始于德国,1937年由德国Bayer(拜耳)公司第一次合成出聚氨酯类聚合物,并申请了专利｡美国DuPont公司于20世纪50年代后期最先采用干法纺丝路线进行了氨纶的产业化出产,最初称为“T–80”,l962年以商标“LYCRA”(莱卡)进行全设计规模的聚氨基甲酸酯粘结丝､复丝的出产｡与此同时,美国橡胶有限公司推出由聚酯–聚氨基甲酸酯制成的粗支圆形单丝,商品名为“Vyrene”,1963年日本东洋纺公司开始了商品名为“Espa”的氨纶出产｡1964年,Bayer公司和日本富士纺公司分别开始了“Do rlastan”和“Fujibo Spandex”品牌氨纶的出产,DuPont公司与日本东丽公司合资的“Toray–DuPont”公司也于1966年开始“LYCRA”的出产｡到1967年,世界氨纶的年产量已达6800t,出产工厂发展至28 家｡但氨纶制造技术上的障碍和后道加工技术的不成熟,加上当时猜测需求过大,使得氨纶产品滞销积存,欧美很多厂家纷纷停､减产｡在70年代除了DuPont公司之外,其它氨纶出产厂几乎没有新增设备,氨纶业发展缓慢｡进入80年代后,氨纶出产开始复苏,扩建和新建企业活跃起来,世界氨纶产量由1980年的2万t/a缓增到1985年的2.5 万t/a｡进入90年代,美国､德国､日本等经济发达国家纷纷扩大氨纶出产能力,加速氨纶弹力织物的开发,氨纶产量由1990年的4 万t/a迅速增加到1994年的9.2 万t/a,其中北美2.3 万t/a,西欧 2.3 万t/a,亚太及其它地区4.6 万t/a｡1.2.2中国氨纶发展史亚洲是氨纶消费激增的地区,也是氨纶出产扩增能力最快的地区｡1995年前,全球最大氨纶出产厂商大多集中于欧美,而跟着需求结构的调整,这一格式正逐步发生变化,其中韩国和日本的氨纶发展最为迅速,而中国近年来在这一领域的快速发展也不容小觑｡我国氨纶的发展起步较晚,1987年山东烟台氨纶团体首家引进了日本东洋纺公司的氨纶出产设备与技术,干法出产聚醚型氨纶,产能320t/a,1989年投产,1998年扩产,产能达到2500t/a｡至此不但在技术上由引进变为自主开发,而且大部门的出产设备与原料也实现了国产化｡1998年兴建了第五期工程,该合资项目共投资5亿元人民币,出产规模4000 t/a,2000年底建成投产,投产后总产能达6500t/a,居海内之首｡原连云港钟山氨纶有限公司从日本东洋纺公司引进产能为320t/a的氨纶干法纺丝的出产技术与设备,于1992年投产之后经二､三期扩建,出产能力达到1500 t/a,1998年开始2000 t/a规模的第四期扩建,总产能达3500t/a｡此外,广东鹤山氨纶厂于1992年与意大利NOY公司签约引进了我国首套湿法氨纶出产设备,并于1996年投产,产能为500t/a｡2000年,海内氨纶总产能达到1.76 万t/a｡近年来,我国氨纶工业呈现产能､产量､出口量和效益同步大幅度发展的势头｡据统计,2001—2006年,我国氨纶产能从2.51万t/a猛增到23.56万t/a,年均增速高达56.5%;2007年产能达到26.26万t/a,2008年新增产能12.73t,总产能达到38.99 万t/a｡后起之秀中国的发展起步较晚，但速度迅速，目前已经成为世界上最大的氨纶生产国。
氨纶的规格
氨纶的规格氨纶是一种合成纤维，也被称为弹性纤维或斯梅尔纤维。
它具有优异的弹性和拉伸性能，被广泛应用于服装、家居用品、工业材料等领域。
在生产和使用氨纶时，规格是一个重要的考虑因素。
本文将介绍氨纶的规格及其相关内容。
1. 氨纶的基本规格氨纶的规格通常包括以下几个方面：1.1 物理性能•纺丝单支：指每根氨纶丝的直径，通常以“D”表示，比如20D、40D等。
•张力：指氨纶在受力时所能承受的最大拉伸力。
•弹力：指氨纶恢复原形态的能力，通常以百分比表示。
1.2 化学性能•耐酸碱性：指氨纶对酸碱溶液的抵抗能力。
•耐热性：指氨纶在高温下是否容易熔化或变形。
•耐光性：指氨纶在阳光照射下是否容易退色或变黄。
1.3 外观特征•颜色：氨纶可以染色成各种颜色，常见的有黑色、白色、灰色等。
•光泽度：指氨纶的表面光滑程度和反射能力。
2. 不同规格的氨纶应用2.1 服装领域不同规格的氨纶在服装领域有着不同的应用。
较细的氨纶丝适合制作贴身内衣、袜子等紧身衣物，因为它们具有更好的弹性和舒适性。
而较粗的氨纶丝则适合制作外套、裤子等宽松衣物，因为它们更加耐磨和结实。
2.2 家居用品氨纶也广泛用于家居用品，如床上用品、窗帘、沙发套等。
不同规格的氨纶可以根据需求来选择，例如较细的氨纶丝可以使床上用品更加柔软舒适，而较粗的氨纶丝则可以增加家居产品的耐久性和防皱性。
2.3 工业材料由于其优异的弹性和耐磨性，氨纶也被广泛应用于工业材料领域。
例如，较粗的氨纶丝可以用于制作钢带、输送带等耐磨材料；较细的氨纶丝可以用于制作橡胶制品的增强材料，如轮胎线束等。
3. 氨纶规格选择的考虑因素在选择氨纶规格时，需要考虑以下几个因素：3.1 使用环境根据氨纶产品所处的使用环境来选择合适的规格。
例如，在高温环境下使用的氨纶需要具有较好的耐热性能；在酸碱环境下使用的氨纶需要具有良好的耐酸碱性能。
3.2 功能需求根据产品的功能需求来选择合适的规格。
例如，对于需要更好弹性和舒适性的服装产品，可以选择较细且弹力较高的氨纶规格。
氨纶主要成分
氨纶主要成分氨纶是一种合成纤维，也被称为聚氨酯弹性纤维。
它由特定的化学成分组成，这些成分赋予了氨纶优异的弹性、耐久性和舒适性。
在本文中，我们将详细介绍氨纶的主要成分、制备过程以及其在各个领域中的应用。
1. 氨纶的主要成分氨纶的主要成分是聚合物，由于其特殊的化学结构，具有很高的弹性和拉伸能力。
以下是氨纶主要成分：1.1 聚己二酸与己二醇氨纶的聚合物链由聚己二酸（Adipic Acid）和己二醇（Hexamethylene Diamine）交替连接而成。
聚己二酸是一种有机化合物，具有两个羧基（COOH）官能团。
己二醇则是一种含有两个羟基（OH）官能团的化合物。
在制备氨纶时，聚己二酸与己二醇通过缩聚反应形成酯键，并释放出水分子作为副产物。
这个过程称为酯化反应。
聚己二酸与己二醇的摩尔比例决定了氨纶的分子量和性能。
1.2 聚氨基甲酸酯（MDI）聚氨基甲酸酯（MDI）是氨纶中的另一个重要成分。
它是一种有机化合物，具有两个异氰酸酯官能团（NCO）。
在制备氨纶时，MDI与聚己二酸和己二醇反应，形成聚合物链。
MDI的加入可以增强氨纶的弹性和耐久性。
由于MDI具有较高的交联能力，它可以增加聚合物链之间的交联点，从而提高纤维的强度和回弹性。
2. 氨纶的制备过程氨纶是通过聚合反应来制备的。
以下是典型的氨纶制备过程：2.1 预聚合首先，将己二醇和聚己二酸按照一定摩尔比例混合，并加入催化剂。
催化剂通常是一种有机锡化合物，用于促进缩聚反应。
混合物在高温下进行预聚合反应，生成低分子量的聚酯。
2.2 聚合在预聚合物形成后，将其与MDI混合，并再次加热。
MDI与预聚合物发生缩聚反应，形成氨纶的主链。
此过程中也会产生水分子作为副产物。
2.3 拉伸和固化聚合反应完成后，将得到的氨纶溶液注入纺丝机。
通过纺丝机的旋转孔板或旋转杆，将溶液拉伸成细丝，并在拉伸过程中蒸发掉水分。
拉伸后的纤维进入固化室，在高温下进行固化处理。
这个过程中，氨纶的分子链之间会形成交联点，增强纤维的弹性和耐久性。
氨纶简介演示
氨纶产业发展的挑战与对策
原材料价格波动
氨纶产业受原材料价格影响较大，需要采取合理的采 购策略和对冲机制，降低生产成本风险。
行业竞争激烈
面对国内外众多竞争对手，氨纶企业需要加强技术创 新、品牌建设和市场拓展，提升核心竞争力。
氨纶的环保和可持续发展方向
绿色生产工艺：研发环保型的氨纶生产工艺，减少生产过程中的能源消 耗和污染物排放，实现绿色生产。
耐磨损性
耐摩擦
氨纶纤维表面光滑，摩擦系数低，因此具有较好的耐摩擦性能，在纺织品中能提高耐磨性。
耐疲劳
在反复弯曲、拉伸过程中，氨纶纤维能保持较好的性能，不易疲劳断裂。
耐化学品性
耐酸碱性
氨纶纤维在酸碱环境下能保持较好的稳定性，不易被腐蚀。
耐油性
氨纶纤维对油脂类化学品也具有一定的抗性，能在一定程度上保持纤维性能。
纺织品领域
弹性面料
氨纶的优异弹性使其成为制作弹 性面料的理想材料，如弹力裤、 弹力袜等。与其他纤维混纺，如 棉、涤纶等，可提高织物的伸缩
性和舒适性。
内衣
氨纶纤维柔软、透气，适合用于 制作内衣，如内裤、文胸等，提
供良好的穿着体验。
运动服饰
氨纶纤维的吸湿排汗性能使其成 为运动服饰的首选材料，如运动 裤、运动袜等，有助于保持干爽
氨纶简介演示
目录
• 氨纶概述 • 氨纶的生产工艺 • 氨纶的性能特点 • 氨纶的应用领域 • 氨纶的未来发展前景
01
CATALOGUE
氨纶概述
氨纶的定义
弹性纤维
氨纶是一合成弹性纤维，具有 优异的弹性回复性能。
化学组成
氨纶由聚氨基甲酸酯组成，通过 特定的化学反应制成。
氨纶的历史发展
氨纶是什么面料 氨纶是怎么生产出来的
氨纶是什么面料氨纶是怎么生产出来的一、氨纶是什么面料氨纶延伸性极高因此也被称为弹性纤维，除此之外它有着与天然乳胶丝相似的物理性能，但它耐化学降解性能更强，热稳定性一般其软化温度高于二百摄氏度，氨纶织物能够耐汗耐盐，但面料暴晒后容易褪色。
氨纶的最大特点是弹性极强，最大能拉伸5到8倍且不损坏纤维，一般情况下氨纶需要跟其他纤维混纺而不能独自编织的，而且大部分的占比都会在1成以下，泳装的话氨纶在混纺中的比例会占到2成。
二、氨纶是怎么生产出来的根据纺丝工艺的特点，目前的氨纶生产工艺路线有溶液干法、溶液湿法、反应纺、熔融纺四种。
以下就几种工艺的技术特点及产品特点作一比较：1．溶液干法聚醚二醇与二异氰酸酯以1：2的摩尔比在一定的反应温度及时间条件下形成预聚物，预聚物经溶剂溶解后，再加入二胺进行链增长反应，形成嵌段共聚物溶液，再经加入助剂后混合、过滤、脱泡等工序，制成性能均匀一致的纺丝原液。
然后用计量泵定量均匀地压入喷丝头，纺丝液从喷丝板毛细孔中被挤出形成丝条细流，进入纺丝甬道。
甬道中充有热空气（或热氮气），使丝条细流中的溶剂迅速挥发，并被空气（或氮气）带走，丝条浓度不断提高直至凝固，同时氨纶一般为复丝，在凝固前经过加捻器将其抱合，最后上油，卷绕成一定的卷装。
干法纺丝是目前世界上应用最广泛的氨纶纺丝方法。
干法纺丝产量约为世界氨纶总产量的80%。
其纤度为1.1-123tex，纺丝速度一般为200—600 m/min，有的甚至可高达1200 m/min。
干法纺丝工艺技术成熟，制成的纤维质量和性能都很优良。
杜邦、拜耳、东洋纺等及国内大部分厂家均采用溶液干法纺丝技术。
2．溶液湿法首先用聚酯型二醇与二异氰酸酯以干法纺丝类似的方法制成嵌段共聚物溶液，溶液经纺前准备，送至纺丝机，通过计量泵压入喷丝头。
从喷丝板毛细孔中压出的原液细流进入凝固浴。
凝固浴以温水（90℃以下）为凝固介质，原液细流中的溶剂向凝固浴扩散，原液细流中聚合物的浓度不断提高，形成纤维，再经洗涤干燥后进行卷绕。
氨纶基本介绍
1基本介绍氨纶（spandex）氨纶是聚氨基甲酸酯纤维的简称，是一种弹性纤维。
2基本特性Spandex译名"斯潘德克斯"，是一种弹性纤维，学名聚氨酯纤维(Polyurethane)，简写(PU)。
中国大陆称为"氨纶"，它具有高度弹性，能够拉长6～7倍，但随张力的消失能迅速恢复到初始状态，其分子结构为一个像链状的、柔软及可伸长性的聚氨基甲酸酯，通过与硬链段连接在一起而增强其特性。
弹性纤维分为两类：一类为聚酯链类；一为聚醚链类。
聚酯类弹性纤维抗氧化、抗油性较强；聚醚类弹性纤维防霉性，抗洗涤剂较好。
3优点氨纶弹性优异。
而强度比乳胶丝高2～3倍，线密度也更细，并且更耐化学降解。
氨纶的耐酸碱性、耐汗、耐海水性、耐干洗性、耐磨性均较好。
[1]4合成纤维化学纤维是指那些以天然或者合成的高聚合物为原料，经过化学方法加工制造出来的纤维，它可以分为人造纤维和合成纤维两大类。
人造纤维有两种，即人造纤维素纤维（如粘胶纤维，富强纤维等）和人造蛋白质纤维（如大豆纤维，花生纤维等），而合成纤维的阵营比较庞大，有聚酯纤维（即涤纶），聚酰胺纤维（锦纶6，锦纶66等），聚丙烯腈纤维（腈纶），聚乙烯醇缩甲醛纤维（维纶），聚丙烯纤维（丙纶），聚氯乙烯纤维（氯纶），聚氨基甲酸酯纤维（氨纶）。
组成物质含有85%以上组分的聚氨基甲酸酯，商品名称有莱卡（Lycra、美国、英国、荷兰、加拿大、巴西）、尼奥纶（Neolon、日本）、多拉斯坦（Dorlastan、德国）等。
首先由德国Bayer公司于1937年研究成功，美国杜邦公司于1959年开始工业化生产，现已将其氨纶产业卖给美国科氏工业集团，总产能约为10万吨左右。
现全球氨纶总产能约60万吨，而韩国晓星公司的氨纶产能接近12万吨，成为全球第一。
中国第一家氨纶企业是烟台氨纶厂，1989年开始生产。
中国大陆现有生产能力35万吨左右，为全球最大氨纶生产国。
氨纶共有两个品种，一种是由芳香双异氰酸酯和含有羟基的聚酯链段的镶嵌共聚物（简称聚酯型氨纶），另一种是由芳香双异氰酸酯与含有羟基的聚醚链段镶嵌共聚物（简称聚醚型氨纶）。
氨纶
氨纶氨纶是聚氨基甲酸酯纤维的简称，是一种弹性纤维。
氨纶一般由多根长丝组成，一般为10D/根，现时已有15D/根，甚至20D/根，理论根数愈少，条干均匀度愈好，因重叠形态之机会率愈少，干法纺丝生产溶液DMAC对人体的肝脏有害，一般10D/根内含DMA控制0.5mg/kg，如15D/根则含DMAC0.7mg/kg。
氨纶一般不单独使用，而是少量地掺入织物中。
这种纤维既具有橡胶性能又具有纤维的性能，多数用于以氨纶为芯纱的包芯纱，称为弹力包芯纱，这种纱的主要特点:一是可获得良好的手感与外观，以天然纤维组成的外纤维吸湿性好；二是只用1-10%的氨纶长丝就可生产出优质的弹力纱；三是弹性百分率控制范围从10%到20%，能根据产品的用途，选择不同的弹性值。
氨纶生产主要原料是：PTMG及纯MDI，其中PTMG和MDI 在氨纶的固体成分中分别约占80%和20%。
一、生产方法综述：氨纶纤维克服了如应力、应变性能、支数范围和橡胶纱之模朔性的质量缺陷，当年DUPONT最先采用干法纺丝生产，时至今日，生产方法亦大致有四种：（一）氨纶干法纺丝(DRY SPINNING)：溶液在热气流下，因溶剂挥发而固化成丝的方法。
生产流程：溶液(经过)----纺丝泵(过滤)----干燥箱(100℃热风吹过，使溶液挥发)----纺丝----卷绕成型纺丝速度：由200～800M/分钟，纺丝温度：为200～230℃，纤维纤度：22.2～1244dtex，特性：过程污染大，工艺复杂，成本高。
（二）氨纶熔融纺丝(MELT-SPINNING) ：高聚物加热到熔点以上成为熔体而成丝的方法。
生产流程：高聚物在无溶剂下聚合----造粒----在定温下切片----清洗除杂----干燥----脱水----进入螺杆压机制成溶体----喷丝板挤出----通过冷箱冷却----卷绕成型。
纺丝速度：由600～1600M/分钟，纺丝温度：为160～220℃，纤维纤度：9～1100dtex，特性：流程短、成本低、污染小（三）氨纶湿法纺丝(WET-SPINNING)：原液在凝固浴中经双扩散作用而固化成丝的方法。
氨纶分析报告
氨纶分析报告1. 简介氨纶，又称为聚氨基甲酸酯纤维，是一种合成纤维，具有良好的拉伸性和弹性，广泛用于纺织品和服装制造业。
本文对氨纶进行分析，包括其特点、应用领域、生产过程、物理性能等方面的内容。
2. 特点氨纶纤维具有以下特点：•高弹性：可以拉伸至原长的3-6倍，恢复率达90%以上。
•耐高温：可在较高温度下使用，具有较好的稳定性。
•耐磨损：具有较高的耐磨性能，适用于高摩擦的场合。
•耐化学品：对大部分化学品稳定，耐酸碱腐蚀。
•轻巧柔软：相比其他纤维，氨纶更轻巧柔软，适用于制作紧身衣物和内衣。
3. 应用领域氨纶广泛应用于以下领域：3.1 纺织品氨纶纤维可以与其他纤维混纺，获得各种不同用途的织物。
常见的应用包括：•弹力布料：用于制作牛仔裤、泳衣、职业装等。
•运动服装：具有良好的拉伸性和回弹性，适用于运动鞋、运动袜等。
•床上用品：床单、被套等可使用氨纶混纺，增加柔软度和舒适感。
3.2 工业应用氨纶纤维在工业领域也有广泛应用，包括：•橡胶增强剂：氨纶可以增加橡胶的韧性和强度，用于制作橡胶制品。
•带状材料：由于氨纶具有高弹性和耐磨损性，适用于制作传送带和输送带。
•缝纫线：氨纶纤维的高弹性和耐用性使其成为优秀的缝纫线材料。
4. 生产过程氨纶的生产过程主要包括以下几个步骤：4.1 聚合反应将聚氨基甲酸酯和催化剂加入反应釜中，控制温度和压力条件下进行聚合反应，生成聚合物。
4.2 加工成纤维将聚合得到的聚氨基甲酸酯切碎成小颗粒，通过溶解、纺丝和拉伸等加工工艺，获得氨纶纤维。
4.3 后处理将纺丝得到的氨纶纤维进行后处理，包括染色、整理和涂层等工艺，以及切割成合适长度的纤维。
5. 物理性能氨纶纤维的物理性能主要包括以下几个方面：•强度：氨纶纤维的强度较高，通常比尼龙和聚酯纤维更强。
•弹性：氨纶纤维具有较好的弹性，可以拉伸至原长的3-6倍。
•导电性：氨纶纤维具有一定的导电性，可以用于制作导电织物。
•吸湿性：氨纶纤维的吸湿性较差，但与其他合成纤维相比，吸湿性较好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1基本介绍氨纶（spandex）氨纶是聚氨基甲酸酯纤维的简称，是一种弹性纤维。
2基本特性Spandex译名"斯潘德克斯"，是一种弹性纤维，学名聚氨酯纤维(Polyurethane)，简写(PU)。
中国大陆称为"氨纶"，它具有高度弹性，能够拉长6～7倍，但随张力的消失能迅速恢复到初始状态，其分子结构为一个像链状的、柔软及可伸长性的聚氨基甲酸酯，通过与硬链段连接在一起而增强其特性。
弹性纤维分为两类：一类为聚酯链类；一为聚醚链类。
聚酯类弹性纤维抗氧化、抗油性较强；聚醚类弹性纤维防霉性，抗洗涤剂较好。
3优点氨纶弹性优异。
而强度比乳胶丝高2～3倍，线密度也更细，并且更耐化学降解。
氨纶的耐酸碱性、耐汗、耐海水性、耐干洗性、耐磨性均较好。
[1]4合成纤维化学纤维是指那些以天然或者合成的高聚合物为原料，经过化学方法加工制造出来的纤维，它可以分为人造纤维和合成纤维两大类。
人造纤维有两种，即人造纤维素纤维（如粘胶纤维，富强纤维等）和人造蛋白质纤维（如大豆纤维，花生纤维等），而合成纤维的阵营比较庞大，有聚酯纤维（即涤纶），聚酰胺纤维（锦纶6，锦纶66等），聚丙烯腈纤维（腈纶），聚乙烯醇缩甲醛纤维（维纶），聚丙烯纤维（丙纶），聚氯乙烯纤维（氯纶），聚氨基甲酸酯纤维（氨纶）。
组成物质含有85%以上组分的聚氨基甲酸酯，商品名称有莱卡（Lycra、美国、英国、荷兰、加拿大、巴西）、尼奥纶（Neolon、日本）、多拉斯坦（Dorlastan、德国）等。
首先由德国Bayer公司于1937年研究成功，美国杜邦公司于1959年开始工业化生产，现已将其氨纶产业卖给美国科氏工业集团，总产能约为10万吨左右。
现全球氨纶总产能约60万吨，而韩国晓星公司的氨纶产能接近12万吨，成为全球第一。
中国第一家氨纶企业是烟台氨纶厂，1989年开始生产。
中国大陆现有生产能力35万吨左右，为全球最大氨纶生产国。
氨纶共有两个品种，一种是由芳香双异氰酸酯和含有羟基的聚酯链段的镶嵌共聚物（简称聚酯型氨纶），另一种是由芳香双异氰酸酯与含有羟基的聚醚链段镶嵌共聚物（简称聚醚型氨纶）。
氨纶纤维与弹力聚烯烃纤维和弹力复合纤维统称弹力纤维。
5物理特性具有高断裂伸长(400%以上) 、低模量和高弹性回复率的合成纤维。
多嵌段聚氨酯纤维的中国商品名称。
又称弹性纤维。
氨纶具有高延伸性(500%～700%)、低弹性模量(200%伸长，0.04～0.12克/旦）和高弹性回复率（200%伸长，95%～99%）。
除强度较大外，其他物理机械性能与天然乳胶丝十分相似。
它比乳胶丝更耐化学降解，具有中等的热稳定性，软化温度约在200℃以上。
用于合成纤维和天然纤维的大多数染料和整理剂，也适用于氨纶的染色和整理。
氨纶耐汗、耐海水并耐各种干洗剂和大多数防晒油。
长期暴露在日光下或在氯漂白剂中也会退色，但退色程度随氨纶的类型而不同，差异很大。
氨纶纤维所以具有如此高的弹力是因为它的高分子链是由低熔点、无定型的"软"链段为母体和嵌在其中的高熔点、结晶的"硬"链段所组成。
柔性链段分子链间以一定的交联形成一定的网状结构，由于分子链间相互作用力小，可以自由伸缩，造成大的伸长性能。
刚性链段分子链结合力比较大，分子链不会无限制地伸长，造成高的回弹性。
氡纶长丝的横截面大部分为狗骨形（dog-bone-shaped）也有一些长丝表面光滑或呈锯齿状。
断裂强度在所有纺织纤维中是最低的，只有0.44～0.88CN/dtex（聚醚型的强度要高于聚酯型）。
吸湿范围较小，一般为0.3-1.2%（复丝吸湿率要比单丝稍高些）。
耐热性视品种不同而有较大差异，大多数纤维在90～150℃范围内短时间存放，纤维不会受到损伤，安全熨烫温度为150℃以下，可以加温干扰与湿洗。
染色性能较优，可染成各种顿色，染料对纤维亲和力强，可适应绝大多数品种的染料，并具有较好的耐化学性，耐大多数的酸碱、化学药剂、有机溶剂、干洗剂和漂白剂，以及耐日晒和风雪，但不耐氧化物，易使纤维变黄与强力降低。
氨纶一般不单独使用，而是少量地掺入织物中。
这种纤维既具有橡胶性能又具有纤维的性能，多数用于以氨纶为芯纱的包芯纱，称为弹力包芯纱，这种纱的主要特点，一是可获得良好的手感与外观，以天然纤维组成的外纤维吸湿性好；二是只用1-10%的氨纶长丝就可生产出优质的弹力纱；三是弹性百分率控制范围从10%到20%，能根据产品的用途，选择不同的弹性值。
易于纺制25～2500旦不同粗细的丝，因此广泛被用来制作弹性编织物，如袜口、家具罩、滑雪衣、运动服、医疗织物、带类、军需装备、宇航服的弹性部分等。
随着人们对织物提出新的要求，如重量轻、穿着舒适合身、质地柔软等，低纤度氨纶织物在合成纤维织物中所占的比例也越来越大。
也有用氨纶裸体丝和氨纶与其它纤维合并加捻而成的加捻丝，主要用于各种经编、纬编织物，机织物和弹性布等。
6发展情况自从1958年DUPONT把Spandex引入商业用途，并注册商标为(LYCRA)，市场音译为[莱卡]，很多人已把"莱卡"作为Spandex之名称。
其后世界各地均有生产，如美国橡胶公司(U.S.RUBBERCO.)之"VYRENE"，日本东洋纺(TOYOBO)之"ESPA"(氨丝霸)，德国拜耳公司(BAYER,A.G.,W.GERMANY)之"DORLASTAN"，英国COURTAULDS,U.K.之"SPANZELLE"，(B.F.GOODRICHCHEMICAL CO.,LTD)之"ESTANE"，日本富士纺之"FUJIBO"(富士宝)，DUPONT与日本东丽合作之"TORAY-DUPONT"，美国(GLOBE MANUFACTURING CO.)之"CLEARSPAN"和"GLOSPAN"，韩国泰光(TAE-KWANG)之"ACELAN"，东国合纤(TONGKOOK)之"TEXLON"，HYOSUNG晓星之"TOPLON"及"CREORA"更是全世界最大。
日本旭化成之"ROICA"(罗依可)，其后旭化成更于1999年初与台湾台塑集团合作开办"FORMOSA ASAHI"公司，简称"FAS"，日本日清纺之"MOBILON"(莫比龙)亦在台湾增加生产线生产(TOWNSPAN)东华丝，而台湾自行投资有薛恒兴之"SHEIFLEX"(雪霏丝)，而中国大陆亦有烟台之"纽士达"，及连云港之"奥神"均以"TOYOBO"东洋纺之设备及技术生产，而广东鹤山氨纶厂亦于1996年投产，福建长乐、南通海门、山东淄博亦开始生产氨纶，中国DUPONT在上海与华源合作生产，而浙江华峰之"千禧"牌氨纶亦于2000年投产。
另外DUPONT亦与其它厂合作(但DUPONT不参与生产事宜)以"ELASPAN"(伊邦)牌销售。
全球各地均投资或增扩氨纶之产量，令弹性纤维市场一片畅旺。
[2]中国DUPONT在上海与华源合作生产，而浙江华峰之"千禧"牌氨纶亦于2000年投产。
2004年，采用当前世界上最先进的日本“日清纺”氨纶生产工艺的浙江华莱氨纶建成投产。
根据国家统计局和海关的统计数据，我国2013年1-11月份氨纶纤维产量为35.38万吨，同比增加26.77%；1-11月份进口氨纶纤维纯氨纶1.30万吨，出口4.17万吨；进口氨纶包覆纱0.52万吨，出口0.18万吨；新增资源（产量+纯氨纶进口+氨纶包覆纱进口）37.20万吨，净增资源（新增资源－纯氨纶出口－氨纶包覆纱出口，即表观需求）32.86万吨，显示中国氨纶纤维产业的市场需求比较强劲。
与上月相比，氨纶纤维行业2013年11月份产量和进出口有所波动，从而使得当月新增资源和净增资源均有所变化。
7生产方法综述氨纶纤维克服了如应力、应变性能、支数范围和橡胶纱之模朔性的质量缺陷，当年DUPONT 最先采用干法纺丝生产，时至今日，生产方法亦大致有四种：干法纺丝(DRY SPINNING)：溶液在热气流下，因溶剂挥发而固化成丝的方法。
生产流程：溶液(经过)----纺丝泵(过滤)----干燥箱(100℃热风吹过，使溶液挥发)----纺丝----卷绕成型纺丝速度：由200～800M/分钟纺丝温度：为200～230℃纤维纤度：22.2～1244dtex采用：DUPONT、拜耳、东洋纺特性：过程污染大，工艺复杂，成本高。
熔融纺丝(MELT-SPINNING)：高聚物加热到熔点以上成为熔体而成丝的方法。
生产流程：高聚物在无溶剂下聚合----造粒----在定温下切片----清洗除杂----干燥----脱水----进入螺杆压机制成溶体----喷丝板挤出----通过冷箱冷却----卷绕成型。
纺丝速度：由600～1600M/分钟纺丝温度：为160～220℃纤维纤度：9～1100dtex采用：钟纺、拜耳、日清纺特性：流程短、成本低、污染小湿纺纺丝(WET-SPINNING)：原液在凝固浴中经双扩散作用而固化成丝的方法。
生产流程：原液----纺丝泵(过滤)----从喷丝板进入温水(90℃以下)----再生槽凝固浴----脱去溶剂----丝条洗涤----干燥----卷绕成型。
纺丝速度：由50～150M/分钟纺丝温度：为90℃以下温水纤维纤度：44～440dtex采用：日本富士纺特性：此法生产过程污染大、纺速慢、成本高。
化学反应法高聚物制成溶液经扩链剂使其发生化学反应，而固化成丝的方法。
生产流程：溶液----经喷丝板至凝固液----添加扩链剂(化学反应)----卷绕成形----硬化---处理成网状纤维。
纺丝速度：由50～150M/分钟纤维纤度：44～80dtex采用：美国环球特性：此法生产过程污染大、成本高。
8形态Spandex生产上亦有分不同亮光度形态，通常有：(以DUPONT为例)透明(CLEAR- LUSTER)：表面纤维较平滑，故反光成透明，摩擦率低，条干均匀度较差，上色亦较差，适宜与短纤类材料生产，经织物采用多。
白根(DULL- LUSTER)：即本白，表面纤维较凹凸不平，摩擦面大，上色效果好，适宜配长纤类生产，粗支根用，如胸围品及辅料用多。
半透明(BRIGHT- LUSTER)：内加进钛白粉及防滑剂，对化学剂较强抵抗力，游泳衣用多，因有抗氯功能。
