吸附式压缩空气干燥机技术参数
吸附式压缩空气干燥机使用条件
高 ，吸干机的干燥效率下降 。由实验结果分析， 进气温度每提高 5℃ , 成品气出口露点将升高 8~ 10℃ 。所以，尽可能降低进气温度对吸干机有 好处。
（二）压力压力对吸干机的运行影响较大， 具体表现在以下四方面：
1） 前面已经讨论过压缩空气压力越低 ，再 生气量越大 。我们从表 4-4 还可以看出 ，压缩空
气饱和含水量与压力成反比 ， 即压力越低 ，吸干 机的湿度负荷越大， 因此要求的再生气量也大。
2）从干燥机的结构我们知道 ，再生空气是 由孔板或球阀的开启度和两侧的压力差决定的 。 在流通面积一定的情况下 ，流经孔板（5）或球 阀的再生气量与压力成正比 ，压力的下降会导致 再生气量的减小从而使吸干机再生效率降低 ， 影 响吸附效率。
（具体表现为：从消声器内喷出粉末、后置粉尘
过滤器堵塞）而必须更换吸附剂的后果 。这是因 为：大量凝结水进入吸附塔后 ， 吸附剂在瞬间吸 附大量的水分 ， 同时放出大量的吸附热 ， 由于吸 附剂是非导热体 ， 吸附热无法及时散发而被吸附 剂微孔内的液体水吸收 ， 当热量足够时 ，这些水 分蒸发成气体后体积急剧膨胀而胀破吸附剂 。因 此在吸干机前置配置水分离设备是完全必要的 。
燥机都对压力的下限提出要求即：不低于 0.5MPa （特殊设计的干燥机除外） 。除了压力的下降会
降低干燥机运行效率有影响外外 ， 较大范围的压 力波动亦会影响设备的正常运行 。尤其与活塞式 空压机配套时容易出现这种情况， 当然在某些场 合对气量需求变化较大时也会出现压力波动 。在 这种情况下 ，应在干燥机前端配置合适的缓冲罐 或在系统中设置压力维持阀 ，尽可能保证干燥机 在稳定工况下运行。
（四）油雾一般所指的无油润滑活塞式空压
机(迷宫式 、填料带正压保护以及小功率全无油 机除外)排ቤተ መጻሕፍቲ ባይዱ中仍有一定量的润滑油存在 ， 依其 结构和规格不同约有 6~15mg/m3。与无油活塞机 含油量相当的喷油螺杆空压机 ，其含油量依油气 分离器效率与排气温度的高低 ，一般可认为在
微热再生吸附式干燥机说明书
微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。
它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。
能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。
JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。
每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。
2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。
干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。
吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。
随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。
根据设定的循环周期，确定再生气流的吹扫时间。
这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。
升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。
半个循环周期后，进气阀IA关闭，同时进气阀IB打开。
考虑到阀的动作时间，6秒后生再生阀RA再打开。
现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。
微热吸干机操作说明书(新箭jk-g2e)
GMHD系列吸附式压缩空气干燥机使用说明书杭州加联净化设备有限公司目录1、产品简介2、系统配置3、技术参数4、工作原理5、工艺流程说明6、XJK-XG2E控制器的使用7、安装8、操作9、维护保养1、产品简介微热吸附式压缩空气干燥器是吸收了有热吸附式压缩空气干燥器和无热吸附式压缩空气干燥器的优点研制而成的。
它避免了无热吸附式压缩空气干燥器切换时间短，再生空气损耗量大的缺点，同时它又克服了有热吸附式压缩空气干燥器消耗电能大的弊端。
该干燥器切换时间合理，再生耗气量小，具有较好地节能效果。
2、系统配置（见图1）图1系统配置供用户注意:不按使用组合要求配置,都会使干燥机发生故障或达不到性能参数的要求。
另外进气含油量≤。
3、技术参数主要技术参数（见表1）装机功率(见表2)4、工作原理GMHD型微热吸附式压缩空气干燥器是根据变压吸附的原理，应用微加热再生方法对压缩空气进行干燥的一种设备。
在一定的工作压力下使压缩空气自下而上流经吸附剂床层，在低温高压下，压缩空气中的水蒸汽便向吸附剂表面转移即吸附剂收了空气中的水份，直到平衡，使压缩空气得到干燥，这就是吸附过程。
当压力下降的干燥空气，经过加热膨胀后的气体，与吸附水份饱和的吸附剂接触时，吸附剂中的水份转向再生空气，直至平衡，使吸附剂干燥，这就是解吸过程。
本设备为双筒结构，筒内充满吸附剂，当一只吸附筒干燥时，另一只吸附筒进行解吸。
5、工艺流程说明（见图2）图2微热吸附式压缩空气干燥器工艺流程示意图图中A筒作为吸附筒，B筒作为解吸筒吸附工序当以A筒作为吸附筒时，应先行关闭三位五通四控换向阀中的进气阀Z1、排气阀Z4，打开三位五通四控换向阀中的进气阀Z2，未经干燥带水份的湿空气由进气口进入，流经Z2到A筒下部，在筒内自下而上流经干燥剂，水份被干燥剂吸附，干燥的压缩空气由A筒上部流出，通过单向阀D2约94%～96%的干燥空气从排气口流出。
解吸工序当以B筒作为解吸筒时，来自A筒约定4%～6%的干燥空气从球阀J和节流器K通过并进入加热器Q加温后流经B筒上部,从上到下吹走被吸附的水份,这部份再生气通过已打开的三位五通四控换向阀中的排气阀Z3经消声器排出。
吸附式干燥机工作原理
■吸附式枯燥机的工作原理：吸咐式枯燥器是通过"压力变化"(变压吸附原理〕来到达枯燥效果。
由于空气容纳水汽的能力与压力成反比，其枯燥后的一局部空气〔称为再生气〕减压膨胀至大气压，这种压力变化使膨胀空气变得更枯燥，然后让它流过未接通气流的需再生的枯燥剂层〔即已吸收足够水汽的枯燥塔〕，枯燥的再生气吸出枯燥剂里的水份，将其带出枯燥器来到达脱湿的目的。
两塔循环工作，无需热源，连续向用户用气系统提供枯燥压缩空气。
■吸附式枯燥机的特点：稳定的出口露点:大容量的枯燥剂床保证了空气与枯燥剂有充足的接触时间，能充分吸收水份;额外附加30%的枯燥剂可以弥补的自然老化，确保枯燥剂寿命超过3~5年。
最少的再生耗气量:塔体设计可储存98%的吸附热,保持再生气的高的温度,提高了再生能力;枯燥和再生反向流动,使湿空气流经干的吸附剂时不浪费能源;吸附剂使用寿命长:独特设计的可拆卸式不锈钢扩散器，均匀分布塔气体，防止沟流后吸附剂的磨损;缓慢的有效的再充压不使吸附床运动产生磨损,也消除了下游压力的波动;选用高品质的吸附剂;自动充压功能;先进的装填技术和气流分布技术都能使枯燥剂使用寿命长4.操作容易:先进的微电脑控制系统，具有自动记时、自动切换、工作时间设定、故障报警等功能;操作状态动态显示。
可配备RS485/RS232和联动接口，可进行远程通讯、集中控制和空压机联控容易维护:有独立的吸附剂充填孔和排放口,易更换;可拆卸式不锈钢扩散器方便清洗;可设有旁通管路，在空压机不停车，不影响生产的情况下可对枯燥器进行维修和保养。
平安:每个塔设有平安阀门;大负载的排气消音器，使噪音降为最低;符合压力容器规的设计和制造可靠:选用高品质的切断阀和电磁阀，动作准确、性能可靠;管路法兰对接，无泄漏，易拆装5.再生耗气量可调整，具有节能和露点调节功能。
相关制造商·雷曼机械有限公..·海人机电设备有..·市瑞康药化枯燥设备..·力邦压缩机有限..·欧嘉机电设备有限公..·东誉工业设备有..·市星网科技设备..·佳鑫机械制造有..·盛辉空压机配件经营..·大宇枯燥机械有限公..·华湧机械设备有限公..·斯布瑞机电设备有限..·山立净化设备有..·嘉诚机械有限公..·顺峰净化设备有..·翰烨气源净化科技有..·可三瑞机电物资有..·市嘉瑞达科技有..·省市福川机械有..·日盛公司·溢达机电有限公..·鑫南龙科技·佳滤压缩机·玻瑞流体技术有..·中盛兴达科贸有限公..点击此处参加供给商相关供给信息·供给吸附式枯燥机·供给微热再生吸附式枯燥..·供给微热再生吸附式枯燥..·供给组合式低露点吸附式..·供给微热再生吸附式枯燥..·供给高压吸附式枯燥机·供给空气吸附式枯燥机·供给吸附式枯燥机·供给压缩热吸附式枯燥机9.可根据需要选装露点监测控制系统。

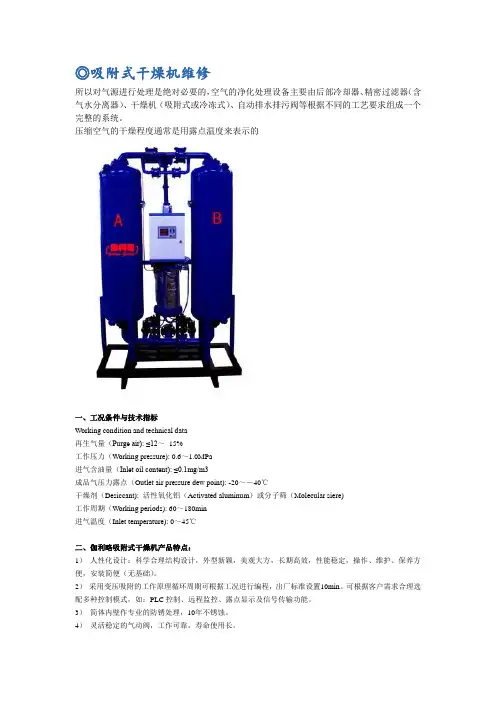

吸附式干燥机维修概要
◎吸附式干燥机维修所以对气源进行处理是绝对必要的，空气的净化处理设备主要由后部冷却器、精密过滤器（含气水分离器）、干燥机（吸附式或冷冻式）、自动排水排污阀等根据不同的工艺要求组成一个完整的系统。
压缩空气的干燥程度通常是用露点温度来表示的一、工况条件与技术指标Working condition and technical data再生气量（Purge air): ≤12～15%工作压力（Working pressure): 0.6～1.0MPa进气含油量（Inlet oil content): ≤0.1mg/m3成品气压力露点（Outlet air pressure dew point): -20～－40℃干燥剂（Desiccant): 活性氧化铝（Activated aluminum）或分子筛（Molecular siere)工作周期（Working periods): 60～180min进气温度（Inlet temperature): 0～45℃二、伽利略吸附式干燥机产品特点：1）人性化设计：科学合理结构设计，外型新颖，美观大方，长期高效，性能稳定，操作、维护、保养方便，安装简便（无基础）。
2）采用变压吸附的工作原理循环周期可根据工况进行编程，出厂标准设置10min。
可根据客户需求合理选配多种控制模式，如：PLC控制、远程监控、露点显示及信号传输功能。
3）简体内壁作专业的防锈处理，10年不锈蚀。
4）灵活稳定的气动阀，工作可靠，寿命使用长。
5）吸附剂充填量极为充裕，大容量的干燥剂床保证了空气与干燥剂有充足的接触时间，使干燥剂能充分吸收水份，达到稳定的出口露点。
保证出口空气露点的稳定，除水效果。
6）品质优良的消音器，有效的降低产品噪音，具有压力保护功能，提升产品安全性。
7）保持吸附筒内空气合适的流速，既可确保压缩空气与吸附剂充分接触，亦可防止吸附剂移动和粉化。
8）产品独特设计，气流脉冲小，气压平稳无波动，吸附剂破碎大大降低，出口气含粉尘少。
SRVD系列吸附干操机说明书
技术参数
微热再生式干燥器技术参数
处理量： xx m3/min
工作压力： 0.5～1.0MPa
再生耗气量：≤5％
设置工作模式
正/反阀
表 2
表2中的参数按次序分三屏分别显示。如图10、图11、图12。
图 10 图11
图12
参数值的设定、修改方法同一般参数设置的方法。
3.二级口令参数设置
进入二级口令显示屏
在设置状态下，先按下“＝”键不放，然后再按下“▽”键，则进入二级密码显示屏，屏幕显示如图13所示：
图 13
二级口令出厂默认值为8888（可以修改）。按“△”或“▽”输入口令，输入完毕，按“=”确定，如密码正确，进入二级口令参数设置屏幕，如图14所示。如密码错误，则进入图2显示屏（设置状态）。
图 15
控制器控制四个电磁阀及加热器按时序图一（或时序图二）的次序工作。如图15，表示A塔吸附，吸附时间倒计时显示。第一行则显示加热温度。
② 正常停机：
在本地工作情况下，处于运行状态时，按“启动/停止”键，主机停止工作。
远程控制：
将“本地/远控”开关拨至“远控”，远控状态干接点接通，本地控制不起作用。
该系列产品选用新颖可靠的气动切断阀和电子控制程序等先进技术，具有自动计时，自动切换工作等特点。可为石油、化工、医药、－食品、纺织、电讯、冶金、喷漆、卷烟、交通运输和机械制造等行业提供干燥洁净的压缩空气气源。SRVD系列微热再生吸附式压缩空气干燥机是一种利用多孔性固体物质表面的分子力来吸取气体中的水份，从而获得较低露点温度、干燥、洁净气体的净化设备。它采用孔径与水分子直径相近的活性氧化铝为吸附剂，采用国际上最先进的变温变压吸附原理，在常温下吸附时，空气中水分子的分压力大于吸附剂中水分子的分压力，水分子进入吸附剂内部，在吸附剂的表面冷凝成水滴，并放出冷凝热，将此热量蓄于吸附塔的上部。再生时，大约5%左右的干燥空气经加热器加热至80℃左右通过再生筒，使吸附剂的吸附能力大大降低，使吸附剂中的水分子逸出，同时蓄于吸附塔内的热量有助于节约加热器的功率。吸附剂经过吸附、再生、吸附循环使用，对压缩空气进行连续不断的吸附干燥处理从而获得深度干燥的气体，该产品的主要技术指标，已达到国外同类机型水平，是希望获得-40℃以下露点气源用户的首选设备。
无热再生干燥器使用说明
无热再生干燥器使用说明-CAL-FENGHAI.-(YICAI)-Company One12．2 无热再生干燥机使用说明书ZLD系列无热再生干燥机使用说明书使用前敬请先阅读杭州正大空分设备制造有限公司目录1、概述2、基本工作原理3、技术参数4、压缩空气净化工艺流程及其净化系统的配置5、安装6、ZLD电脑控制仪的使用7、调试8、使用9、维护保养故障排除表一、概述：ZLD系列无热吸附式压缩空气干燥器是根据变压吸附原理,应用无热再生方法对压缩空气进行干燥的一种设备.由采用先进微机技术的ZLD-XG1F 电脑控制仪对空气干燥工艺自动进行控制,以达到提高空气净化效率,降低电能损耗之目的。
本系列干燥器被广泛应用于电子、食品、冶金、电力、化工、石油、医药、轻纺、烟草、仪表、自动控制等行业。
二、基本工作原理正大ZLD-XG1F系列无热吸附式压缩空气干燥器是根据变压吸附原理,对压缩空气进行干燥的一种设备.在一定的压力下,使压缩空气自下而上流经吸附剂(干燥)床层,在低温高压下,压缩空气中的水蒸气便向吸附剂表面转移,即吸附剂吸收空气中的水份至趋于平衡,使压缩空气得到干燥,这就是吸附(工作)过程.当压力下降的干燥空气(再生空气),再与吸附水份饱和的吸附剂接触时,吸附剂中的水份转向再生空气,直至平衡,使吸附剂得到干燥,这就是解吸(再生)过程.即在低温或高压下水份被吸附(工作),在高温或低压下水份被解吸(再生).本干燥器为双筒结构,筒内充填满吸附剂,当一吸附筒在进行干燥工序时,另一吸附筒在进行解吸工序.2．1工艺流程(见图1)图2无热吸附式压缩空气干燥器工艺流程示意图图中A筒作为吸附筒、B筒作为解吸筒2．1．1 吸附工序当以A筒作为吸附（干燥）筒时；应先行关闭进气阀（常开）Z2、打开排气阀（常闭）Z4(气动薄膜切断阀或柱塞式切断阀见图2),未经干燥带水份的压缩空气由气体进口进入,流经Z1到A筒下部,湿空气在筒内自下而上流经干澡剂,湿空气中的水份被吸附,干燥的压缩空气通过止回阀H1从气体出口流出.约12%的干燥空气通过球阀Q流入B筒，以使B筒中的干燥剂解吸（再生）。
微热再生吸附式干燥机说明书
微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。
它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。
能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。
JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。
每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。
2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。
干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。
吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。
随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。
根据设定的循环周期，确定再生气流的吹扫时间。
这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。
升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。
半个循环周期后，进气阀IA关闭，同时进气阀IB打开。
考虑到阀的动作时间，6秒后生再生阀RA再打开。
现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。
微热再生吸附式干燥机说明书
微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。
它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。
能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。
JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。
每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。
2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。
干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。
吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。
随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。
根据设定的循环周期，确定再生气流的吹扫时间。
这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。
升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。
半个循环周期后，进气阀IA关闭，同时进气阀IB打开。
考虑到阀的动作时间，6秒后生再生阀RA再打开。
现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。
微热再生吸附式干燥机使用说明书
微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。
本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。
其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。
2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。
（加热温度：130∽170℃可调） 3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。
然后通过截止阀4和消声器排出放空。
（注：吸附剂再生，分上半再期加热，下半再期吹冷） 4. 吸附筒B 再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B 筒进入吸附运转。
同时阀1关闭，阀2打工开，A 筒进入再生。
如此反复交替切换，实现连续吸附干燥运转。
二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。
它集有热再生与无热再生吸干机的优点。
对再生采用微加热的形式，从而减少再生气耗量。
它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。
该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。
是目前压缩空气吸附净化设备中最经济、节能的干燥机。
它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。
其主要技术参数如下： 1.进气压力：标准 0.7Mpa 允许 0.6∽0.9 Mpa 2.进气温度：标准 ≤40℃ 最高允许 45℃ 3.初始压力降：≤0.021 Mpa 4.成品气露点：-40℃∽-65℃ 5.再生气耗量：5∽7% （额定处理量）图一 微热再生吸附干燥工艺图1~3（电磁式气控）进气截止阀2~4（电磁式气控）再生气截止阀 5.程控仪 6.吸附筒 7.排气单向阀8.再生气进气单向阀 9.电加热器10.消声器6.再生方式：微热再生 （再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。
康普艾无热吸附式干燥机说明书
康普艾无热吸附式干燥机使用说明书上海康普艾压缩机有限公司目录●无热再生吸咐式干燥机的原理 1页●无热再生吸咐式干燥机工艺流程图 2页●无热再生吸咐式干燥机的特点 3页●无热再生吸干机的控制器说明 3~6页●无热吸干机系统标准配置图 7页●无热吸干机运行操作及维护 8页●无热吸干机控制常见故障及排除方法 8~9页●无热再生吸咐式干燥机的主要性能参数 9页●产品保修条款 10~11页一、无热吸干机的原理：康普艾无热再生吸附式压缩空气干燥机是一种高效、节能的压缩空气净化设备。
它采用国际上最先进的变压吸附原理（PSA），采用活性氧化铝和分子筛做为吸附剂，双塔型结构设计，一个塔吸附，一个塔再生，交替循环，以保证连续地把压缩空气进行干燥处理。
无热再生吸附式干燥机的整个工作周期由吸附、再生、均压三个过程组成。
当A塔进行吸附干燥时，B塔处于再生状态；而当B塔进行吸附干燥时，则A塔处于再生状态。
吸干机进行周期工作时，湿压缩空气由空气进口进入A塔由下而上进行流动吸附，通过单向止回阀（K1）送给用气管道系统，经A塔处理过的成品气有部分用做再生气经过节流阀（JF）节流降压后送进入B塔自上而下进行行脱附再生，后经由排气消音器S 排向机外大气中，当再生过程结束后，通过自动程序控制而关闭排气阀,使B塔内压力回升到工作压力，为下半个周期的吸附做准备。
B塔吸附、A塔再生过程的方向与前半周期相反，这里不再介绍。
二、吸干机工艺流程图：(一)两阀结构：上半周期内：A塔干燥、B塔再生下半周期内：B塔干燥、A塔再生A、B： 吸附干燥A、B筒 P1、P2 ：压力表K1、K2：单向阀 JF：再生气调节阀S：排气消音器 D：四合一阀(二) 四阀结构：A、B： 吸附干燥A、B筒 P 1、P 2 ： 压力表K 1、K 2：单向阀 JF： 再生气调节阀S： 排气消音器 a、b、c、d：气动阀（或电磁阀）上半周期内：A塔干燥、B塔再生下半周期内：B塔干燥、A塔再生三、产品特点：1．本机采用了高精度的组合阀或四阀体结构和先进可靠的单片无机程序控制器。
吸附式压缩空气干燥机性能参数及价格
吸附式压缩空气干燥机将会达到4辆左右，再加上个体用户的辆，这个数字非常可观。
臂架技术是混凝土泵车的一项关键技术，过去一直为德国、美国等少数发达国家制造企业掌握。
23年，三一研制出56米臂架泵车，一举成为当时世界能够生产这种长臂泵车的三家企业之一，使中国在泵车及臂【吸附式压缩空气干燥机】产品简介：在应用许多类似于精密电子行业或高精密仪表的运用上,因为工艺要求需将压缩空气中的压力露点降到0℃以下时,因冷冻式干燥机的压力露点低于0℃时会出现管路结冰的现象,此时采用冷冻式干燥已不能满足工艺的要求,我司在引进先进的冷冻式干燥机制造技术同时,也引进了无热式吸附式干燥机的制造技术,其最低露点温度可达-70℃；同时采用优质的材料如进口不锈钢气动阀、不锈钢单向阀等制造,避免管路的污染,提高空气品质。
在引进和吸收的同时结合国内的运用经验,为降低无热式干燥机的气耗问题而衍生微热式干燥机及组合式干燥机,以降低压缩空气的耗气量,最低耗气量可达5%。
以满足不同用户的需求。
【吸附式压缩空气干燥机】工况条件与技术指标：无热再生吸附式干燥机工况条件与技术指标Working condition and technical data再生气量（Purge air): ≤12～ 15%工作压力（Working pressure): 0.6～1.0MPa进气含油量（Inlet oil content): ≤0.1mg/m3成品气压力露点（Outlet air pressure dew -20～－40℃干燥剂（Desiccant): 活性氧化铝（Activated aluminum）或分子筛（Molecular siere)工作周期（Working periods): 4～20min进气温度（Inlet temperature): 0～45℃微热再生吸附式干燥机工况条件与技术指标Working condition and technical data再生气量（Purge air): ≤12～ 15%工作压力（Working pressure): 0.6～1.0MPa进气含油量（Inlet oil content): ≤0.1mg/m3成品气压力露点（Outlet air pressure dew point): -20～－40℃干燥剂（Desiccant): 活性氧化铝（Activated aluminum）或分子筛（Molecular siere)工作周期（Working periods): 60～180min进气温度（Inlet temperature): 0～45℃【吸附式压缩空气干燥机】微热对比无热优点：微热再生吸附式干燥机集有热再生与无热再生的优点，对再生气采用微加热的形式，从而减少再生气损耗量，达到节能的目的。
微热再生吸附式干燥机使用说明
微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。
它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。
能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。
JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。
每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。
2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。
干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。
吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。
随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。
根据设定的循环周期，确定再生气流的吹扫时间。
这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。
升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。
半个循环周期后，进气阀IA关闭，同时进气阀IB打开。
考虑到阀的动作时间，6秒后生再生阀RA再打开。
现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。
英格索兰吸附式干燥机说明书
位置以切换塔的功能之前, 再生的塔必需再 加压。关闭相应的再生排气阀便可完成再加 压。关闭再生排气阀是让再生气对塔实施再 加压。
6.0 运行原理
注意
两塔功能切换前如没有再加压会冲击干 燥剂材料，造成其提早粉化。
6.5 阀门 进气阀和再生排气阀都是二通阀，采用
6.2 干燥循环 饱和压缩空气进入干燥机，通过进气流
量阀分配到适当干燥塔中（参见过程及仪表 图）。右塔进气阀激活到关闭位置以防止气流 进入再生塔。同样，左塔进气阀激活到打开位 置以让气流进入干燥塔。此时，左塔再生排气 阀激活到关闭位置以防止压缩空气排放到大气 里。当压缩空气带压流经左塔的干燥剂时，将 水气从气流中去除的过程便开始通过吸附作用 而发生。在吸附过程中，干燥材料将水气从压 缩空气中吸出并保持住，一直保持到左塔干燥 循环完成。压缩空气流出干燥塔以待输送供处 理用。排气止逆阀控制两塔干燥压缩空气到干 燥机排气口之间的切换.
告诫 干燥机在两种工作模式间切换的任何时候务必小心要
确保净化调节阀是正确调节好的，正确设定值参见本手 册“规格表”。
6.3.1 设定再生气流量 恰当设定再生净化气流量对于获
得干燥机无热及外加热模式的良好性 能来说是必需的。再生气流量设得太 高会浪费压缩空气，设得太低则干燥 机达不到其露点性能要求。再生气调 节总成由再生气调节阀,再生气压力表 及再生气节流孔组成。净化压力表位 于净化调节阀与净化小孔之间。先手 动调节净化调节阀，直到净化压力表 的读数与该表所附吊牌上列出的设定 值一致。要注意，牌上列有两个设定 值，分别对应于两种工作模式。 6.3.2 加热再生
加热再生模式中干燥机要用 7.5%的膨胀到大气压力的干燥压缩空 气。但是，在空气通过净化小孔膨胀 后，再生气还经过再生加热器。此膨 胀加热后的净化气接着通过再生塔， 最后排入大气。三分钟延迟之后便开 始长达2小时又57分之加热过程。加热 过程中电加热器的通/断循环由英格索 兰温度控制器固态继电器控制。此先 进控制器精确监控再生气温度并相应 调节加热器的温度。这样的调节使再 生气温度在整个再生过程中的误差不 超过加热器设定点0.83C(1.5F)，从而 避免了与以接触器为基础的加热系统 引起的温度波动。三小时加热过程结 束后电加热器断开。而干燥的再生气 流将继续维持57分钟。 6.3.3 无热压力摆动再生
微热再生吸附式干燥机技术介绍说明(杭州嘉隆)
压缩空气干燥机Compressed air dryers微热再生吸附式干燥机和过滤器杭州嘉隆气体设备有限公司2013Oem：杭州嘉隆气体设备有限公司Add：浙江省杭州市下城区沈家路198号/北京市丰台区右安门开阳里六区11-405#Tel：+86-571-85365111 / +86-10-67355195、60106117Fax：+86-571-85365000Mb：+86-135********E-mail：*********************Http：一、吸附式干燥机说明（可提供微热再生机型/再生机型）Specification for Heatless regenerative desiccant absorptive air dryer以微热再生吸附式干燥机作说明：概述：SummaryJLAH型微热再生吸干机是杭州嘉隆气体设备有限公司自行设计制造的高效压缩空气干燥机器，结合了国外众多厂家（美国汉克森hankison、德国）超滤Ultafilter、英国多明尼克Domnick Hunter/DH）最先进的设计理念，我们一直紧追国际先进技术，不断向客户提供技术含量更高、效果更好的产品。
一直以来产品大量进入国际市场，出口到土耳其、肯尼亚、博茨瓦纳，印度、印度尼西亚、斯里兰卡、老挝、柬埔寨、哈萨克斯坦、苏丹等国家……产品档次和技术达到国内先进水平，并日益接近和达到国际先进水平。
JLAH type heatless dryers is Hangzhou Jialong gas Equipment Co., Ltd. to design and manufacture efficient compressed air drying machines, combined with many foreign manufacturers (, Hankison hankison, USA German ultrafiltration Ultafilter, England Dominique domnick hunter)advanced design concepts, we have been hot pursuit of international advanced technology, continue to provide customers with higher technological content, the better the product. The products have been poured into the international market, exports to Turkey, Kenya, Botswana, India, Indonesia, Sri Lanka, Laos, Cambodia, Kazakhstan, Sudan and other countries. Product quality and technology to the domestic advanced level, and increasingly close and reached the international advanced level.JLAH型吸干机用于清除压缩空气中的水分，使压缩空气的露点温度达到-20O C~-60 O C，甚至于更低。
HHL-60技术参数空气干燥机
汉克森HHL无热吸附式干燥机技术说明型号: HANKISON HHL-60技术参数额定处理流量: 1.7m³/min (7bar, 38ºC)出口压力露点: -40 ºC平均耗气量: 最多14.7 % 入口流量工作周期: 10min压降: <0.34 bar最大工作压力: 10.5 bar最小工作压力: 4.2 bar最大入口温度: 49 ºC最大环境温度: 49 ºC吸附剂量(双塔): 36 KG功率: 40 W电源: 220V/1ph/50HZ外型尺寸与重量：压缩空气出口管径：1”BSP长/宽/高：1619/860/885 mm重量：200 KG技术说明■独特的SensaSorb 吸附剂小珠,直径3 mm.具有更大的表面积和更高的粉碎强度,从而延长吸附床寿命.■有30%额外吸附剂以补偿吸附床自然老化,使其在5年寿命期间保持干燥机最佳工作性能■SensaSorb吸附床保证4.8秒接触时间,使进入干燥机的饱和压缩空气干燥致要求露点.■大流量扩散器保证气流通过吸附床时分布均匀并消除沟流效应.■科学设计的双塔尺寸致使通过的空气流速不会引起SensaSorb 吸附剂在床内流动从而防止吸附床移动和尘化.■干燥时为上升气流,使水及重污染负荷在进入干燥机底部时从气流中分离出去,防止对吸附床的污染.使得污染物在吸附塔减压时排出机外容易.■可清洗的不锈钢气流扩散器/支撑网及分开布置的填充空和排放空,使更换吸附剂非常方便.■压力容器通过以下安全标准:SQL(中国),ASME(美国),CRN(加拿大) .■配置■双吸附塔■入口阀,再生/减压阀,往复阀,在生气量调节阀,安全阀,消音器.■左,右塔压力表■再生压力表■湿度指示器----露点升高时提醒操作者■控制气过滤器和调节器■电子控制面板·四种露点可选-73,-40,-20,+3ºC·Sensatherm j指令模式.·ON/OFF切换,报警提醒复位.·工作状态LED灯指示加电,塔工作状态,阀状态和塔压.·RS-232通讯接口.。
山立无热再生吸附式压缩空气干燥机 WXF系列说明
山立无热再生吸附式压缩空气干燥机WXF系列说明：
原理吸附法用途空气过滤
适用对
象
空气样式立式
品牌山立型号SLAD-1～200WXF
性能精密过滤、高效过滤、其他滤料类
型
氧化铝
适用对象性质弱腐蚀性、腐蚀性、低温物料、
高卫生要求物料、其他
有效过
滤面积
1.2～210m3/min（m2）
产品类型全新
适用范
围
化工、石油、制药、汽车、轻工、食品、选矿、水处理、
电镀、冶金、染料、纺织、其他
无热吸附式干燥机WXF系列
产品特点：
具有稳定—致的出气压力和露点
A、合理的筒体设计，保证了压缩空气与干燥剂的接触时问，满足成品气的露点要求。
B、30%的干燥剂余量，用于补偿干燥剂的自然老化，确保干燥
C、大型扩散器，确保气流均匀通过干燥剂层。
消除淘流现象。
再生气量损耗小于14%。
A、卓越的机筒设计，保存95%的吸附热量．储存的热量用于增加再生阶段的再生气温度，提高设备的解吸能力，使得再生更彻底。
B、干燥和再生采用反向对流方案．湿空气流过千的吸附剂时效果最佳。
c、可根据干燥机的运行负载需求调节再生气用量，干燥剂使用寿命长。
A、台适的机筒尺寸，使气体通过干燥剂层的流速和时间保持最佳状态．充分发挥干燥剂的性能。
B、合理的系统配置，在气流进^机筒前，经高效除油处理即时清除气流中内台油份与宣污染物．避免干燥剂层受污染。
设备采用了新颖的气动阔和先进可靠的徽机程序控制器，具有自动计时、自动切换工作的特点，工作稳定可靠。
科学台理的切换时间设计保证出口气压稳定无波动
WXF系列技术参数。
GW再生吸附式压缩空气干燥机
GW再生吸附式压缩空气干燥机前言现代自动化工业生产中大量应用压缩空气，日益发展的现代化技术对压缩空气又提出了不同品质等级要求。
无论使用何种空压机，当压缩比大于3时（即排出压缩空气超过3Kg/cm²），一般都会有冷凝水排出，同时还有大量的气雾状态的水分子混合在压缩空气中。
冷冻式干燥机因其工作原理和结构所限，压力露点设置不允许低于2°C，否则管路会出现结冰现象。
由于干燥度低，对于寒冷地区的室外用气或制造工艺要求深度干燥的应用场合，如精密仪器、电子、高级喷涂或医药、食品、化工、航天等行业都大量会使用吸附式干燥器。
吸附式干燥器就是用吸附剂对压缩空气中气雾水分子进行吸附过程的设备。
下面就吸附式干燥器的工作原理，吸附式干燥器的形式（种类），吸附式干燥器常用的吸附剂和品种，影响吸附式干燥器运行因素等有关问题进行叙述。
一、工作原理：吸附式压缩空气干燥机通过自动化控制使压缩空气在二个充满吸附剂的容器内循环流动，从而实现一个吸附，一个再生等交替转换，以持续提供不同压力露点状态下的压缩空气，满足工艺生产要求。
如图：当一个容器正在从输入的压缩空气气流中吸收湿气时，另一个容器中的吸附剂被（干燥空气或热气或抽真空等方式）再生者，这二个容器交替循环，就能保障压缩空气持续供给使用场所使用。
吸附：利用吸附剂（常用为活性氧化铝或分子筛）自身的吸湿功能吸收压缩空气中的气态水份。
按压力露点要求不同吸附不同量的气雾水份。
吸附产生是由于不同的蒸汽压力，在一定的压力、温度下，压缩空气的高蒸汽压力与吸附剂的低蒸汽压力差导致分子的相互吸引，高蒸汽压力的水分子向低蒸汽压力流动。
吸附就是物质在两相交界面上浓度自动发生变化的现象。
一切物质都是具有不同程度的将周围介质的分子，原子，离子吸附到自身表面的能力。
在物理热力学上称“表面自由焓”。
压缩空气中的气雾水分子，当吸附量和脱附量相等时，就达到了一个动态平衡，当温度和压力改变时，原有的平衡关系将被打破而建立一个新的平衡关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吸附式压缩空气干燥机技术参数
无热再生吸附式干燥机
Non-thermal regenerative adsorption dryer
无热再生吸附式干燥机利用“变压吸附”来达到干燥效果。
由于空气容纳水汽的能力与压力成反比，其干燥后的一部分空气（称为再生气）减压膨胀至大气压，这种压力变化使膨胀空气变得更干燥，然后让它流过未接通气流的需再生的干燥剂层（即已吸收足够水汽的干燥塔），干燥的再生气吸出干燥剂里的水份，将其带出干燥器达到脱湿的目的。
￭再生气量（Regenerated gas volume）：≤12-15%
￭工作压力（Working pressure）：0.6-1.0Mpa
￭进气含油量（Inlet oil content）：≤0.1mg/M3
￭压力露点（Pressure dew point）：-20℃～-70℃
￭工作周期(Work cycle)：T=4～20分钟(Minutes)
￭进气温度(Intake temperature)：0℃～45℃
￭干燥剂（Desiccant)：活性氧化铝或分子筛
(Activated alumina or molecular sieve)
微热再生吸附式干燥机
Micro-heat regeneration adsorption dryer
微热再生吸附式干燥机综合变压吸附和变温吸附的优点。
在常温高水气分压下吸附（工作），在较高温度、低水气分压下解析（再生），吸附剂在吸附过程中吸附水分，在再生过程依靠再生气（干燥空气加热）的热扩散和高压差两种机理的共同作用而得以彻底清除。
￭再生气量（Regenerated gas volume）：≤4-6%￭工作压力（Working pressure）：0.6-1.0Mpa ￭进气含油量（Inlet oil content）：≤0.1mg/M 3￭压力露点（Pressure dew point）：-20℃～-40℃￭工作周期(Work cycle)：T=60～180分钟￭进气温度(Intake temperature)：0℃～45℃￭干燥剂（Desiccant)：活性氧化铝或分子筛
(Activated alumina or molecular sieve)
备注：GHE15MR：WR
代表微热。
