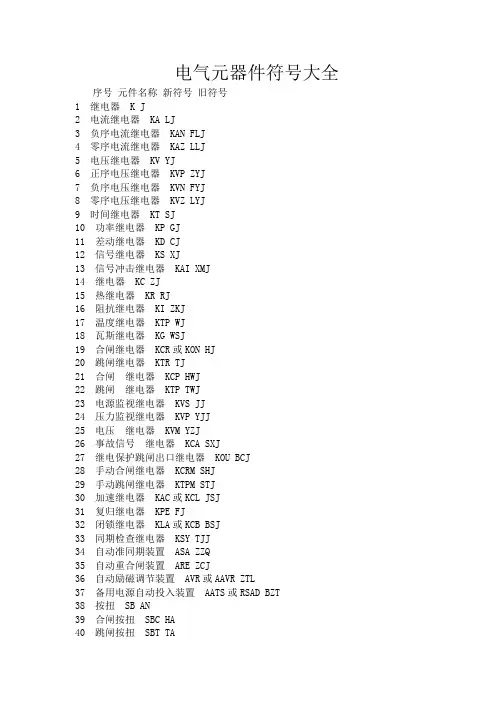

电气元器件符号大全

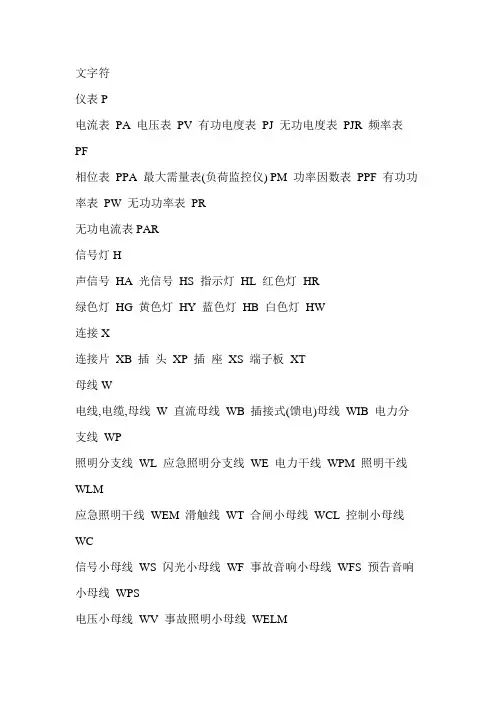

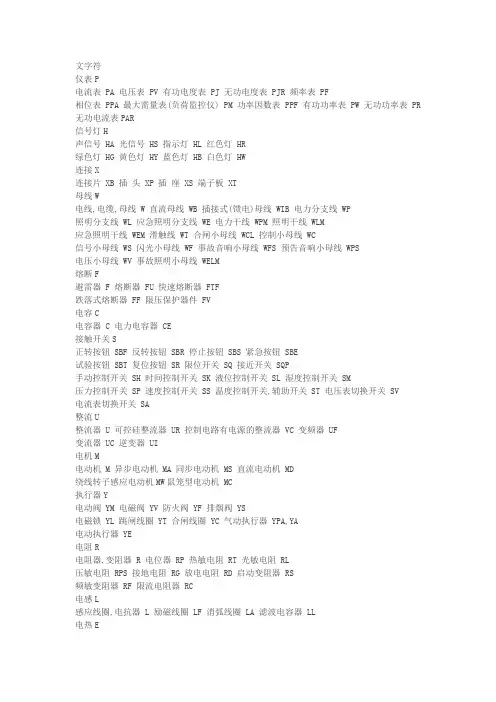

文字符仪表P电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR信号灯H声信号 HA 光信号 HS 指示灯 HL 红色灯 HR绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW连接X连接片 XB 插头 XP 插座 XS 端子板 XT母线W电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS电压小母线 WV 事故照明小母线 WELM熔断F避雷器 F 熔断器 FU 快速熔断器 FTF跌落式熔断器 FF 限压保护器件 FV电容C电容器 C 电力电容器 CE接触开关S正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流U整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF变流器 UC 逆变器 UI电机M电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD绕线转子感应电动机MW鼠笼型电动机 MC执行器Y电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA电动执行器 YE电阻R电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS频敏变阻器 RF 限流电阻器 RC电感L感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL电热E发热器件(电加热) EH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 转换器B光电池,热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV时间测量传感器BT1,BK 液位测量传感器 BL 温度测量传感器 BH,BM图文符电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥 AB DQ晶体管放大器 AD DF集成电路放大器 AJ印刷电路板 AP抽屉柜 AT旋转变压器(测速发电机) TG CF电容器 C C发热器件 EH RJ照明灯 EL ZD空气调节器 EV过电压放电器件避雷器 F BL具有瞬时动作的限流保护器件 FA SX具有延时动作的限流保护器件 FR YX具有延时和瞬时动作的限流保护器件 FS YSX 熔断器 FU RD限压保护器件 FV RD同步发电机 GS TF异步发电机 GA YF蓄电池 GB XC声响指示器 HA YS光指示器 HL GS指示灯 HL SD瞬时有或无继电器，交流继电器 KA J接触器 KM C极化继电器 KP JJ簧片继电器 KP延时有或无继电器 KT SJ电感器 L L电抗器 L DK电动机 M D同步电动机 MS TD异步电动机 MA YD电流表 PA I电压表 PV U电能表 PJ Wh断路器 QF DL电动机保护开关 QM隔离开关 QS GLK电阻器 R R电位器 RP W控制开关 SA KK选择开关 XK按钮开关 SB AK电流互感器 TA LH控制变压器 TC KB电力变压器 TM LB电压互感器 TV YH整流器 U ZL二极管 V D晶体管 B晶闸管 KG电子管 VE G控制电路用电源的整流器 VC KZ 连接片 XB LP测试插孔 XJ插头 XP CT插座 XS CZ端子板 XT JX电磁铁 YA DT电磁制动器 YB ZD电磁离合器 YV CLH电磁吸盘 YH CX电动阀 YM电磁阀 YV(二)常用辅助文字符号电流 A L交流 AC JL自动 A，AUT Z加速 ACC JS附加 ADD F可调 ADJ T辅助 AUX FZ异步 ASY Y制动 B，BRK ZD黑 BK蓝 BL A向后 BW H控制 C K直流 DC ZL紧急 EM低 L D正，向前 FW Q绿 GN L高 H G输入 IN SR感应 IND Y左 L ZU主，中 M Z手动 M，MAN S断开 OFF DK闭合 ON BH输出 OUT SC记录 R JL右 R YO反 R F红 RD H复位 R，RST F备用 RES BY信号 S X起动 ST Q停止 STP T同步 SYN T温度 T W时间 T S速度 V SD电压速度 V Y白 WH B黄 YE U注：本表摘自国家标准《电气技术中的文字符号制订通则》(GB 7159—87)和《电工设备文字符号编制通则》(GB 315—64)。

电气符号表示的意义电气符号主要包括文字符号、图形符号、项目代号和回路标号等。

电气技术文字符号分基本文字符号和辅助文字符号两类。

在电气图中一般标注在电气设备、装置和元器件图形符号上或其近旁，以标明电气设备、装置和元器件的名称、功能、状态和特征。

基本文字符号主要表示电气设备、装置和元器件的种类名称，分为单字母符号和双字母符号。

单字母符号用拉丁字母将各种电气设备、装置和元器件分为23类，每大类用一个大写字母表示。

双字母符号是由一个表示种类的单字母符号与另一个表示同一类电气设备、装置和元器件的不同用途、功能、状态和特征的字母组成，种类字母在前，功能名称字母在后。

单字母符号字母符合种类举例A 组件部件分立元件放大器、磁放大器、激光器、微波发射器印制电路板、调节器、集成电路放大器本表其他地方未提及的组件、部件B 变换器（从非电量到电量或相反）热电传感器、热电池、光电池、测功计、晶体转能器、送话器、拾音器、扬声器、耳机、自整角机、旋转变压器、测速发电机、速度、压力、温度变换器C 电容器D 二进制单元延迟器件存储器件门电路数字集成电路和器件、延迟线、双稳态元件、单稳态元件、磁心存储器、寄存器、磁带记录机、盘式记录机与门、或门、与非门E 杂项光器件、热器件、本表其他地方未提及的元件F 保护器件熔断器、避雷器、过电压放电器G 发电机电源旋转电动机、旋转变频机、电池、振荡器、石英晶体振荡器H 信号器件光指示器、声响指示器、指示灯K 继电器、接触器L 电感器电抗器感应线圈、线路陷波器电抗器（并联和串联）M 电动机N 模拟集成电路运输放大器、模拟/数字混合器件P 测量设备试验设备指示、记录、积算、测量设备信号发生器、时钟Q 电力电路的开关断路器、隔离开关R 电阻器电位器、变阻器、可变电阻器、热敏电阻、测量分流器S 控制电路的开关控制开关、按钮、选择开关、限制开关T 变压器电压互感器、电流互感器U 调制器变换器鉴频器、解调器、变频器、编码器、逆变器、交流器、电报译码器V 电真空器件半导体器件电子管、气体放电管、晶体管、晶闸管、二极管W 绕组传输通道波导、天线励磁绕组、转子绕组、导线、电缆、母线、偶极天线、抛物面天线X 端子插头插座插头和插座、端子板、连接片、电缆封端和接头测试插孔Y 电气操作的机械装置制动器、离合器、气阀Z 终端设备滤波器均衡器限幅器电缆平衡网络、压缩扩展器、晶体滤波器、网络双字母符号类别名称符号A 电桥晶体管放大器集成电路放大器磁放大器电子管放大器印制电路板 ABADAJAMAVAPB 压力变换器位置变换器旋转变换器（测速发电机）温度变换器速度变换器 BPBQBRBTBVE 发热器件照明灯空气调节器 EHELEVF 具有瞬时动作的限流保护器件具有延时动作的限流保护器件具有瞬时和延时动作的限流保护器件熔断器限压保护器件 FAFRFSFUFVG 同步发电机、发生器异步发电机蓄电池变频机 GSGAGBGFH 声光指示器光指示器指示灯 HAHLHLK 瞬时接触继电器交流继电器闭锁接触继电器双稳态继电器接触器极化继电器延时继电器热继电器 KAKAKLKLKMKPKTKRL 限流电抗器起动电抗器滤波电抗器 LCLSLFM 同步电动机调速电动机笼型电动机 MSMAMCP 电流表（脉冲）计数器电能表记录仪器电压表时钟、操作时间表 PA PCPJPSPVPTQ 断路器电动机保护开关隔离开关 QFQMQSR 电位器.测量分路表热敏电阻器压敏电阻器 RPRSRTRVS 控制开关选择开关按钮开关压力传感器位置传感器转数传感器温度传感器 SASASBSPSQSRSTT 电流互感器电力变压器磁稳压器电压互感器 TATMTSTVV 电子管控制电路用电源的整流器 VEVCX 连接片测试插孔插头插座端子板 XBXJXPXSXTY 电磁铁电磁制动器电磁离合器电磁吸盘电动阀电磁阀 YA.YBYCYHYM。
