公差计算方法大全
工序公差的计算公式
工序公差的计算公式工序公差是指在生产加工过程中，由于设备、工艺、人为因素等引起的零件尺寸偏差。
在制造业中，工序公差是非常重要的，它直接影响着零件的质量、成本和加工效率。
因此，正确地计算工序公差是非常重要的。
本文将介绍工序公差的计算公式及其应用。
一、工序公差的定义。
工序公差是指在零件加工过程中，由于各种因素引起的尺寸偏差。
它包括零件的几何尺寸、表面质量、位置精度等方面的偏差。
工序公差可以分为主要公差和配合公差两种。
主要公差是指直接影响零件功能和装配的尺寸偏差，而配合公差是指用于配合零件的尺寸偏差。
二、工序公差的计算公式。
1. 最大材料条件法。
最大材料条件法是一种常用的工序公差计算方法。
它是根据零件的设计尺寸和公差等级，通过一定的计算公式得出工序公差。
最大材料条件法的计算公式如下：T = (T1 + T2 + T3 + ... + Tn) + (K1 + K2 + K3 + ... + Kn)。
其中，T为工序公差，T1、T2、T3...Tn为各个特征尺寸的公差值，K1、K2、K3...Kn为各个特征尺寸的公差等级。
2. 最小间隙条件法。
最小间隙条件法是另一种常用的工序公差计算方法。
它是根据零件的设计尺寸和公差等级，通过一定的计算公式得出工序公差。
最小间隙条件法的计算公式如下：T = (T1 + T2 + T3 + ... + Tn) (K1 + K2 + K3 + ... + Kn)。
其中，T为工序公差，T1、T2、T3...Tn为各个特征尺寸的公差值，K1、K2、K3...Kn为各个特征尺寸的公差等级。
三、工序公差的应用。
1. 零件加工。
在零件加工过程中，工序公差的正确计算对于保证零件尺寸的精度和质量非常重要。
通过合理地计算工序公差，可以有效地控制零件的尺寸偏差，提高零件的加工精度和成品率。
2. 零件装配。
在零件装配过程中，工序公差的正确计算对于保证零件的配合质量和装配精度非常重要。
通过合理地计算工序公差，可以有效地控制零件的配合偏差，提高零件的装配精度和可靠性。
05第三章尺寸公差02
H 为 EI = 0,
h 为 es = 0。
14
IT (3) JS（js）－对称 JS( js) 2
15
若n为7～11级，Itn值为奇数时，
则
(4) J（j）－近似对称 对 J 仅保留 J6、J7、J8, 对 j 仅保留j5、j6、j7、j8。 J（j）将要由JS（js）代替。
(IT n) 1 JS(js ) 2
TD
(Td)
EI(ei)
例1 查表确定孔Φ30F8的极限偏差。 解：（1）查表确定F的基本偏差 由表 3.5得 EI＝ +20μm 由表 3.2 得 IT8 =33μm （2）ES=EI+IT8=+53μm
20
(3) 30F8 30
表3.5
0.053 0.020
例2 查表确定孔Φ25P7的极限偏差。 解：（1）由表 3.5 得 P—ZC,≤IT7的基本偏差为 在大于IT7的相应数值上增加一个Δ值。 ES≤7= ES>7+Δ = –22+8 = –14μm 由表 3.2 得 IT7 = 21μm 0.014 （2）EI＝ES－IT7=－35μm (3) 25P7 25 0.035
2
i 0.45 D 0.001D
3
D＞500~3150
I 0.004 D 2.1
i (I) 与零件尺寸的关 系见图2-10。 式中前者反映加工误差，
后者反映测量误差。
图3.10
3
二、公差等级及标准公差值的 计算公式（ a ) 1.公差等级
公差等级用阿拉伯数字表示：
01，0，1，…，18 共 20 个等级。 精度越低。 常用的等级为1， 2，…，18共18个等级。
机械公差的计算公式
机械公差的计算公式机械公差这玩意儿，对于搞机械制造的人来说，那可是相当重要！就像我们做菜得拿捏好盐的分量一样，机械零件的制造也得把公差控制得恰到好处。
咱先来说说机械公差到底是啥。
简单来讲，它就是允许零件尺寸变化的范围。
比如说，你要做一个轴，规定直径是 10 毫米，但是呢，总不能要求每一个做出来的轴都正好 10 毫米，一点儿不差吧？所以就有了一个允许的偏差范围，这就是公差。
那机械公差咋算呢？这就得提到几个关键的公式啦。
首先是尺寸公差的基本公式：公差 = 上偏差 - 下偏差。
啥是上偏差和下偏差？上偏差就是最大极限尺寸减去基本尺寸，下偏差就是最小极限尺寸减去基本尺寸。
给您举个例子吧。
比如说我们要生产一批螺栓，规定螺栓的直径基本尺寸是 12 毫米，上偏差是 +0.1 毫米，下偏差是 -0.1 毫米。
那这个螺栓直径的公差就是 0.2 毫米。
为啥呢？因为上偏差 12.1 毫米减去下偏差 11.9 毫米，可不就是 0.2 毫米嘛。
再来说说孔的公差计算公式。
孔的公差 = 孔的上偏差 - 孔的下偏差。
这和轴的计算方法是一样的道理。
还有一个比较常用的公式是配合公差。
配合公差 = 轴的公差 + 孔的公差。
配合公差就是为了保证轴和孔在装配的时候能够达到预期的效果。
记得有一次，我在工厂里看到师傅们在为一批新的零件计算公差。
他们拿着图纸，一会儿测量，一会儿在本子上写写算算，那认真劲儿就像在解一道超级难题。
我凑过去看，师傅一边算一边给我讲解，“你看啊，这个零件的基本尺寸定了，但是实际生产中肯定有偏差，咱们得通过计算公差来保证质量，要不然装到机器里就出大问题啦！”我在旁边听得似懂非懂，但是看着师傅们专注的神情，我知道这公差的计算可不是闹着玩儿的。
机械公差的计算，说简单也简单，就是几个数字的加减。
可说难也难，因为这关系到整个机械产品的质量和性能。
一个小小的公差计算错误，可能就会导致零件无法正常装配，甚至影响整个机器的运行。
所以啊，在机械制造这个领域，可千万别小瞧了这公差的计算。
公差累积计算
n
2
T ( A0) T ( Ai)
i 1
计得
T (K 0)
2
A0
C
2 0
2
D0
E
2 0
2
G0
H
2 0
J
2 0
2
L0
2
0.10
2
0.15
2
0.10
2
0.10
2
0.10
2
0.10
2
0.10
2
0.30
0.42
T (M 0)
2
A0
2
B0
C
2 0
F
2 0
J
2 0
2
L0
2
0.10
2
0.20
2
0.15
2
0.10
例1
已知A=8.50+0/-0.10,B=12.51±0.10,C=4.36+0.10/-0.05, D=3.74±0.05,E=6.30±0.05,F=12.65±0.05,G=8.89±0.05, H=13.90±0.05,J=1.60±0.05,L=2.54+0.25/-0.05。 1.用极值法计算封闭环尺寸K、M
六.形位公差作为环的案例
1.对称度作为环 确定当滑块与导轨大端在右侧接触时, 计 算滑块与导轨小端右侧的间隙 。
对称度公差 B=0+/-0.07 C=0+/-0.05
2.同轴度作为环 计算壁厚
同轴度用A3=0+/-0.01表示
3.跳度作为环
a）尺寸公差可以包含跳度，不需要单独作为一个环。 b）尺寸公差不能包含跳度，跳度需要单独作为一个环。

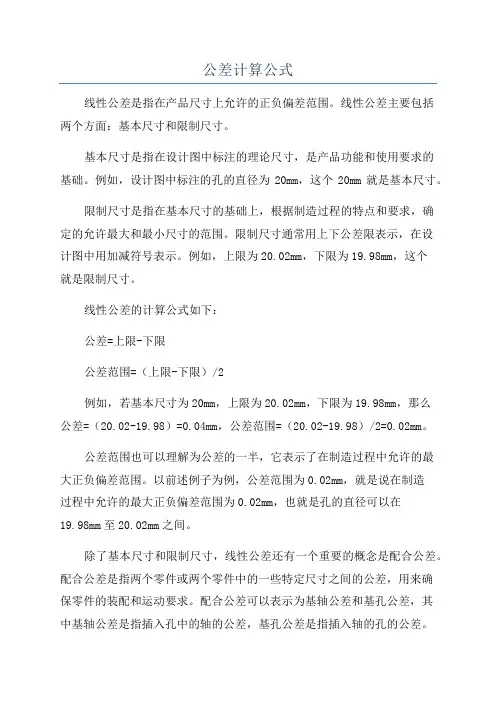

公差计算公式
公差计算公式线性公差是指在产品尺寸上允许的正负偏差范围。
线性公差主要包括两个方面：基本尺寸和限制尺寸。
基本尺寸是指在设计图中标注的理论尺寸，是产品功能和使用要求的基础。
例如，设计图中标注的孔的直径为20mm，这个20mm就是基本尺寸。
限制尺寸是指在基本尺寸的基础上，根据制造过程的特点和要求，确定的允许最大和最小尺寸的范围。
限制尺寸通常用上下公差限表示，在设计图中用加减符号表示。
例如，上限为20.02mm，下限为19.98mm，这个就是限制尺寸。
线性公差的计算公式如下：公差=上限-下限公差范围=（上限-下限）/2例如，若基本尺寸为20mm，上限为20.02mm，下限为19.98mm，那么公差=（20.02-19.98）=0.04mm，公差范围=（20.02-19.98）/2=0.02mm。
公差范围也可以理解为公差的一半，它表示了在制造过程中允许的最大正负偏差范围。
以前述例子为例，公差范围为0.02mm，就是说在制造过程中允许的最大正负偏差范围为0.02mm，也就是孔的直径可以在19.98mm至20.02mm之间。
除了基本尺寸和限制尺寸，线性公差还有一个重要的概念是配合公差。
配合公差是指两个零件或两个零件中的一些特定尺寸之间的公差，用来确保零件的装配和运动要求。
配合公差可以表示为基轴公差和基孔公差，其中基轴公差是指插入孔中的轴的公差，基孔公差是指插入轴的孔的公差。
总之，公差计算公式是制造过程中必不可少的工具，它能够帮助工程师和技术人员确定产品尺寸的误差范围，确保产品的质量和可靠性。
除了线性公差的计算公式外，还有许多其他的公差计算公式，例如角度公差和位置公差等，这些公差计算公式的具体内容可以根据具体的设计要求和工艺要求进行学习和应用。
公差带计算方法
公差带计算方法在数学、物理、工程等领域，公差带计算方法是一种衡量数值精度的重要手段。
公差带是描述物理量误差范围的一种参数，它对于保证产品质量和提高生产效率具有重要意义。
本文将对公差带的计算方法进行详细阐述，以帮助读者更好地理解和应用这一概念。
一、公差带的定义与作用公差带是指在一定条件下，允许物理量与其理论值之间偏差的范围。
它反映了物理量在生产过程中的精度水平。
公差带的大小直接影响到产品的质量，合理的公差带设置可以保证产品在满足使用要求的前提下，具有较高的精度。
二、公差带的计算方法1.基本公式公差带计算的基本公式为：公差带宽度 =最大允许偏差 -最小允许偏差其中，最大允许偏差和最小允许偏差分别为物理量在生产过程中允许的最大和最小偏差。
2.计算步骤（1）确定物理量的计量单位：首先，根据物理量的性质和用途，确定其计量单位。
（2）确定允许偏差：根据产品使用要求和生产条件，确定物理量的最大和最小允许偏差。
（3）计算公差带宽度：根据基本公式，计算出公差带的宽度。
（4）判断公差带合理性：分析计算结果，判断公差带是否合理，如有需要，进行调整。
三、公差带的应用公差带在工程设计、产品制造、质量检测等领域具有广泛的应用。
通过合理设置公差带，可以确保产品在满足使用性能的同时，提高生产效率和降低成本。
1.工程设计：在工程设计中，根据设计要求和技术标准，合理设置公差带，以保证设计参数的精度。
2.产品制造：在产品制造过程中，根据产品图纸和工艺要求，控制物理量的偏差在公差带范围内，以确保产品质量。
3.质量检测：在产品质量检测中，通过测量物理量的实际值，判断其是否在公差带范围内，从而评价产品质量。
总之，公差带计算方法是工程领域中一种重要的精度控制手段。
了解和掌握公差带的计算方法，对于保证产品质量和提高生产效率具有重要意义。
在实际应用中，应根据具体情况合理设置公差带，以实现高质量、高精度的产品。
公差计算方法大全
2012年12月20日不详关键字：六西格玛机械公差设计的RSS分析1.动态统计平方公差方法RSS没有充分说明过程均值的漂移，总是假设过程均值在名义设计规格的中心，这就是为什么能力最初看起来比较充分，但实际中这种情况是很少的原因，特别是在制造过程中工具受到磨损的时候。
因此就有必要利用C来调整每一个名义设计值已知的或者估计的过程标准偏差，以此来说明过程均值的自然漂移，这一方法就称为动态统计平方公差方法(Dynamic Root-Sum-of-Squares Analysis, DRSS)。
实际上，这种调整会使标准偏差变大，因而会降低装配间隙概率。
调整后就以一个均值累积漂移的临界值是否大于等于4.5来衡量六西格玛水平，即时，DRSS模型就简化为一个RSS模型，这一特征对公差分析有许多实际意义。
从这一意义上讲，DRSS模型是一个设计工具，也是一个分析工具。
因为DRSS模型考虑均值随时间的随机变异的影响，所以称之为动态模型。
2.静态极值统计平方公差方法当假设的均值漂移都设定在各自的极值情况时，这种方法称为静态极值统计平方公差方法( Worse-Case Static Raot- Surn- of-Squares Anlysis, WC-SRSS)，这一方法可以认为是一种极值情况的统计分析方法。
为了有效地研究任意假定的静态条件，需要将公式(2-10)分母项中的偏倚机制转移到分了项中(注意:当均值漂移大于2σ时，就不能应用上述转换)，同时必须用Cp，代替分母中的Cpk:实际上，所有偏倚机制都可以利用来表示，但是当过程标准偏差改变时，如果利用作为转换日标，名义间隙值也会改变，这样就违背了均值和方差独立的假设。
也就是说，用作为描述均值漂移的基础使得均值和方差之间正相关。
而利用k为动态和静态分析提供了一个可行的和灵活的机制，同时保证了过程均值和方差的独立性。
3.设计优化利用IRSS作为优化基础，当考虑5RS5和WC-SRSS作为基础时其逻辑和推理是相同的。
公差
Xmax
X
Xmax Xmax
0
Xmin Xmin=0 Ymax
Ymin=0 Ymin
Y
Ymax Ymax
计算公式：
配合公差用Tf表示，
间隙配合： Tf=|Xmax-Xmin|=TD+Td 过盈配合： Tf= |Ymax-Ymin|=TD+Td 过渡配合： Tf= |Xmax-Ymax|=TD+Td
ES EI
+ 0 基本 尺寸（ Dd)
es ei
孔公差带
轴公差带
配合术语和定义
1，间隙或过盈： 1，定义： 孔的尺寸减去与之相配合的轴的尺寸所得到的倒数差，此差为整 数时为间隙，此差为负数时为过盈。 2，表示： 间隙：X +
过盈：Y -
1，最大间隙配合（Xmax) 1，间隙配合 具有间隙的配合，包括最小间隙为 0的配合，间隙配合孔的公差带在 轴的公差带上方（图） 2，最小间隙配合(Xmin) 3，平均间隙(Xm)
偏差和公差
1，尺寸偏差（简称偏差） 2，尺寸公差（简称公差）
例题：
已知一对互相配合的孔和轴，其基本尺寸位60mm，孔的最大极限尺寸 Dmax=60.030mm，最小极限尺寸为Dmin=60mm，轴的最大极限尺寸 dmax=59.990mm，最小极限尺寸dmin=59.971mm，轴加工后测得实际尺 寸分别为60.010mm和59.980mm.求孔与轴的极限偏差，实际偏差及公差， 并画出公差带图。 分析：1，理解什么是公差，极限偏差和实际偏差。 2，求解公式。
公差
3，对于同一基准的孔和轴，其 标准公差取决于公差等级的高低。 公差等级越高，其公差值越小， 公差等级越低，其公差值越大。
标准公差的计算及规律： 表2-1 IT1-IT18标准公差计算公式（基本尺寸≤3150mm)
标准公差的计算公式
标准公差的计算公式标准公差是机械制造中非常重要的一个概念，它对于保证零件的精度和互换性起着至关重要的作用。
那咱们就来好好聊聊标准公差的计算公式。
先来说说啥是标准公差。
比如说，您去工厂里，看到各种零件，有的大一点，有的小一点，但都得在一定的范围内才行，这个范围就是由标准公差决定的。
标准公差的计算公式主要是基于公差等级和基本尺寸。
基本尺寸您可以理解为零件最初设计的那个尺寸。
而公差等级呢，就像是给零件的精度划分了不同的等级，等级越高，精度要求就越高。
公式是这样的：标准公差 = 公差等级系数 ×基本尺寸分段的公差单位。
这里面的公差等级系数和公差单位都有相应的数值表可以查。
可别觉得查表格麻烦，这就好比您去超市买东西看价格标签，虽然要找一下，但找到了就能清楚知道价格。
我记得有一次在工厂实习的时候，师傅让我计算一批零件的标准公差。
我那时候还对这些公式不太熟悉，心里直打鼓。
拿到那些零件的基本尺寸，对照着公差等级，手忙脚乱地查系数和单位。
一会儿翻书，一会儿拿计算器按，急得满头大汗。
师傅在旁边看着，也不着急，等我折腾了半天算出个结果，他笑着说：“不错不错，第一次能算出来就很好啦，不过你这速度可不行，得多练。
” 然后师傅耐心地给我又演示了一遍，告诉我一些小窍门，比如怎么快速找到对应的数值，怎么避免计算错误。
从那以后，我对标准公差的计算就越来越熟练了。
在实际的机械加工中，准确计算标准公差那可是相当重要的。
要是公差算大了，零件装配的时候可能就松松垮垮，影响机器的性能；要是算小了，加工难度增加，成本也上去了。
所以啊，这小小的标准公差计算公式，背后可是有着大大的学问。
咱们再深入说说公差等级系数。
这系数可不是随便定的，它是根据长期的生产实践和经验总结出来的。
不同的公差等级对应着不同的系数，就像是不同的班级有不同的学号一样，有它自己的规律。
基本尺寸分段也是有讲究的。
为啥要分段呢？这是因为不同尺寸范围的零件，对精度的要求和加工难度是不一样的。
公差计算方法
公差计算方法在工程设计和制造过程中，公差是一个非常重要的概念。
公差是指允许的尺寸偏差范围，它可以确保零件在装配时能够正常工作。
因此，正确的公差计算方法对于确保产品质量和性能至关重要。
一、确定公差的基本原则。
在进行公差计算时，首先需要确定公差的基本原则，这包括以下几点：1. 功能要求，根据零件的功能和使用要求确定公差范围，确保零件在使用时能够正常工作。
2. 制造成本，公差范围不宜过大，以免增加制造成本；同时也不宜过小，以免增加制造难度。
3. 统一标准，在进行公差计算时，应尽量采用统一的标准和规范，以确保公差的准确性和一致性。
二、公差的计算方法。
1. 最大材料条件法，最大材料条件法是指在公差计算时，以零件尺寸的最大值和最小值为基准，确定公差范围。
这种方法适用于对零件的功能和安全性要求较高的情况。
2. 最小间隙法，最小间隙法是指在公差计算时，以零件尺寸的最小值和最大值之间的间隙为基准，确定公差范围。
这种方法适用于对零件的装配精度要求较高的情况。
3. 统计公差法，统计公差法是指根据零件的设计要求和制造工艺的实际情况，采用统计方法确定公差范围。
这种方法适用于大批量生产的情况。
三、公差的影响因素。
在进行公差计算时，需要考虑以下几个影响因素：1. 材料特性，不同材料的热胀冷缩系数、弹性模量等物理特性不同，会对公差范围产生影响。
2. 制造工艺，不同的制造工艺对零件尺寸和形状的影响不同，会对公差范围产生影响。
3. 使用环境，零件在不同的使用环境下，对公差范围的要求也会不同。
四、公差的控制方法。
在实际制造过程中，为了确保零件的质量和性能，需要采用一定的控制方法来控制公差范围，包括以下几点：1. 合理的设计，在零件的设计阶段，应尽量合理地确定公差范围，以确保零件在使用时能够正常工作。
2. 严格的加工工艺，在零件的加工过程中，需要严格控制加工工艺，确保零件尺寸和形状的精度。
3. 有效的检测手段，在零件的检测过程中，需要采用有效的检测手段，确保零件的公差范围符合设计要求。
尺寸公差 国标
尺寸公差国标尺寸公差是指机械零件在加工制造过程中，由于各种因素造成的尺寸偏差的容许范围。
国家标准对于尺寸公差的规定非常严格，旨在确保零件的质量和功能符合设计要求。
本文将从尺寸公差的定义、分类和计算方法等方面进行阐述。
一、尺寸公差的定义尺寸公差是指零件上各个特征尺寸与其基准尺寸之间的差值，它包括公差上限和公差下限。
公差上限是指允许的最大尺寸，公差下限是指允许的最小尺寸。
公差范围是公差上限和公差下限之间的区间。
二、尺寸公差的分类根据国家标准，尺寸公差可以分为基本尺寸公差、限制尺寸公差和配合尺寸公差三种。
1.基本尺寸公差基本尺寸公差是指与零件的功能和装配要求密切相关的尺寸公差。
它包括零件的公差等级和公差值。
公差等级是指零件的精度要求，通常用字母表示。
公差值是指零件上各个特征尺寸的公差范围，通常用数字表示。
2.限制尺寸公差限制尺寸公差是指与零件的功能和装配要求无关的尺寸公差。
它通常用于限制零件的外形、表面形状和位置等方面的尺寸差异。
3.配合尺寸公差配合尺寸公差是指配合零件之间的公差要求，包括配合公差等级和配合公差值。
配合公差等级是指配合零件之间的松紧度，通常用字母表示。
配合公差值是指配合零件之间的公差范围，通常用数字表示。
三、尺寸公差的计算方法尺寸公差的计算方法多种多样，根据不同的零件特点和加工方式，可以采用不同的计算方法。
常见的计算方法有最大材料条件法、最小材料条件法和最小二乘法等。
1.最大材料条件法最大材料条件法是指在零件的最大材料条件下进行计算，即假设零件的尺寸和公差都达到了允许的最大值。
这种计算方法适用于要求零件尺寸偏小的情况。
2.最小材料条件法最小材料条件法是指在零件的最小材料条件下进行计算，即假设零件的尺寸和公差都达到了允许的最小值。
这种计算方法适用于要求零件尺寸偏大的情况。
3.最小二乘法最小二乘法是指通过对多组测量数据进行拟合，找出符合测量数据的最佳拟合曲线。
这种计算方法适用于需要考虑多个因素对尺寸公差的影响的情况。
公差的计算方法
公差的计算方法
公差是指产品尺寸与设计尺寸之间的误差范围，它是确保产品质量的关键要素之一。
在制造过程中，公差的计算非常重要，它能够帮助我们确定合理的尺寸范围，以确保产品的可靠性和耐用性。
公差的计算方法可以分为两种：静态公差和动态公差。
静态公差是指产品尺寸在不考虑外力作用下的误差范围，而动态公差则是考虑了外力作用后的误差范围。
在实际应用中，我们通常使用最大材料条件和最小材料条件来计算公差。
最大材料条件是指产品尺寸在设计允许的最大值下的误差范围，而最小材料条件则是指产品尺寸在设计允许的最小值下的误差范围。
公差的计算方法还需要考虑到产品的功能和使用要求。
例如，在制造汽车发动机的过程中，我们需要根据不同零部件的功能要求来计算公差。
对于高精密零件，我们会使用较小的公差范围，以确保其
稳定性和可靠性；而对于一些一般性能的零件，我们可以使用较大的公差范围。
此外，公差的计算方法还需要考虑到制造工艺的限制。
在加工过程中，由于机器设备和操作人员的限制，无法完全做到尺寸的精确控制。
因此，我们需要根据实际情况来确定公差范围，以保证产品的加工质量。
公差的计算方法还需要结合统计学的原理。
通过收集一定数量的样本数据，我们可以进行统计分析，计算出合理的公差范围。
这样可以提高生产效率，减少不良品率，提高产品质量。
总之，公差的计算方法是确保产品质量的重要一环。
通过合理的公差计算，可以保证产品尺寸的稳定性和一致性，提高产品的可靠性和耐用性。
在实际应用中，我们需要考虑产品的功能要求、制造工艺的限制以及统计学的原理，从而确定合理的公差范围。
配合公差计算公式
配合公差计算公式
公差计算公式是指通过一定的计算方法来确定制造零件的尺寸偏差范围。
常用的公差计算方法有平均偏差法、最小二乘法、贝塞尔曲线法等。
其中，平均偏差法是最常用的方法之一。
平均偏差法公差计算公式为：公差等于上限和下限偏差之差的一半，即T=(U-L)/2。
其中，U为上限偏差，L为下限偏差，T为公差。
公差计算是工程制造中非常重要的环节，关系到产品尺寸的实际精度和可靠度。
合理的公差设计能够降低产品成本，提高工艺的稳定性，确保产品质量的一致性和可靠性。
因此，在实际生产和制造中，需要根据具体产品的要求，采用相应的公差计算方法和标准来进行设计和制造。
公差设计的工具和方法除了平均偏差法外，还包括最小二乘法、正交设计、Tolerancing技术等。
同时，还需要注意公差设计中的一些基本原则和常识，例如合理的公差选择、注意联合公差、防止坏公差等。
以上这些都可以帮助工程师更好地进行设计和制造，确保产品性能和质量的稳定。
金属公差计算方法
金属公差计算方法金属公差计算方法是在制造和加工金属制品时，用以确定零件的尺寸和形状的一种方法。
金属公差计算方法是根据设计要求和工艺能力来决定每个尺寸的允许变化范围，以保证零件之间的互换性和装配的可行性。
下面是几种常用的金属公差计算方法。
1.基础尺寸配合公差法基础尺寸配合公差法是基于尺寸之间的配合要求来确定公差的一种方法。
基础尺寸是设计中确定的最小尺寸，通过与基础尺寸的差值来确定公差。
配合公差分为高级配合公差和一般配合公差两种，高级配合公差要求更严格，公差范围更小。
2.最大材料条件法最大材料条件法是在设计中考虑了零件可能出现的最大尺寸的情况下，确定公差的一种方法。
在最大材料条件下，公差是由设计要求和工艺能力来决定的，以确保零件在最大尺寸情况下的装配性能。
3.统计公差法统计公差法是基于统计学原理进行公差计算的一种方法。
通过收集和分析大量的实际测量数据来确定公差范围，以确保零件之间的互换性和装配的可行性。
这种方法可以更准确地确定公差范围，适用于复杂的制造和装配过程。
4.能力公差法能力公差法是基于生产机器和工艺能力来确定公差的一种方法。
通过考虑工艺能力和制造设备的精度来确定公差范围，以确保在正常工艺条件下的装配性能。
这种方法可以更好地反映生产实际情况，但公差范围可能会受到工艺能力的限制。
5.经验公差法经验公差法是基于设计师的经验和实践来确定公差的一种方法。
根据过去类似产品的制造经验和实际情况，确定合适的公差范围。
这种方法适用于简单的制造和装配过程，但容易受到个人经验和主观因素的影响。
综上所述，金属公差计算方法有基础尺寸配合公差法、最大材料条件法、统计公差法、能力公差法和经验公差法等多种方法。
根据具体的设计要求和工艺能力，选择合适的计算方法可以确保零件尺寸和形状的准确度和互换性，以满足产品的性能和质量要求。
公差上下限
公差上下限摘要：1.公差的定义与意义2.公差的上下限概念3.公差上下限的计算方法4.公差上下限的应用实例5.公差上下限在机械制造中的重要性正文：一、公差的定义与意义公差是指允许零件尺寸偏离设计尺寸的范围，是机械制造中一个极为重要的概念。
公差的存在是由于生产过程中受到各种因素的影响，如加工误差、材料变形等，使得零件尺寸无法完全符合设计要求。
公差是为了保证零件的功能和性能，以及满足装配要求而设定的一个允许范围。
二、公差的上下限概念公差分为上偏差、下偏差、公差带三部分。
上偏差是指测量值大于公称值的最大允许值，下偏差是指测量值小于公称值的最小允许值。
公差带则是指上偏差和下偏差之间的区域，表示零件尺寸允许的变动范围。
公差带宽度反映了加工难度和装配的可靠性，因此合理地确定公差上下限至关重要。
三、公差上下限的计算方法公差上下限的计算需要考虑以下因素：零件的功能要求、材料性能、加工工艺、装配要求等。
一般来说，可以通过以下方法计算公差上下限：1.根据零件的功能要求，确定尺寸公差的等级；2.根据材料性能和加工工艺，确定公差的基本值；3.根据装配要求，确定公差带的宽度；4.根据公差带宽度和基本值，计算上偏差和下偏差。
四、公差上下限的应用实例在机械制造中，公差上下限的应用非常广泛。
例如，在轴类零件的加工中，为了保证轴与轴承的配合精度，需要合理设定公差上下限。
如果公差设定过大，轴与轴承的配合松动，影响传动精度和寿命；如果公差设定过小，加工难度加大，生产成本提高。
五、公差上下限在机械制造中的重要性公差上下限在机械制造中具有重要意义，主要表现在以下几个方面：1.保证零件的功能和性能：合理的公差上下限可以保证零件尺寸的变动范围，从而确保零件的功能和性能满足设计要求。
2.提高加工效率：通过优化公差上下限，可以降低加工难度，提高生产效率。
3.提高装配质量：合理的公差上下限有助于提高零件的装配精度，从而提高整个产品的质量。
公差wc和rss方法计算案例
公差wc和rss方法计算案例一、公差wc的计算案例。
1.1 首先要理解什么是公差wc。
公差wc在实际的工程或者生产当中那可是相当重要的一个概念。
就好比我们盖房子，每块砖之间的缝隙得有个合理的范围，这个范围就是类似公差wc的概念。
比如说一个机械零件的尺寸，它不是一个绝对固定的值，允许有一定的波动范围，这个波动范围就是我们说的公差wc。
1.2 具体计算案例。
假设我们有一个轴的直径设计要求是50mm，允许的公差wc是±0.1mm。
这意味着这个轴的直径在实际生产中只要在49.9mm到50.1mm之间那就是合格的。
如果我们测量得到一个轴的直径是50.05mm，我们就可以通过计算它与标准值的差值来验证是否在公差范围内。
这里差值是50.05 50 = 0.05mm，因为0.05mm在±0.1mm这个公差wc 范围内，所以这个轴的直径是合格的。
这就像我们挑水果，水果的大小有个大致的合格范围，只要在这个范围内就是好水果，公差wc就是这么个道理。
二、rss方法计算案例。
2.1 rss方法的简单解释。
rss方法听起来有点高大上，其实就像我们平常过日子一样，把一些相关的东西整合起来看整体的效果。
它是一种统计的方法，就好比我们统计一个家庭每个月各项支出，然后算出总的支出波动情况。
在工程和科学研究中，rss方法用于处理多个变量的综合影响。
2.2 实际计算案例。
假设有三个变量，A、B、C。
变量A的测量值的波动范围是±2，变量B的波动范围是±3，变量C的波动范围是±1。
按照rss方法来计算它们综合的波动范围，那就是先把每个变量波动范围的平方加起来，也就是(2²+3²+1²) = 4 + 9+ 1 = 14，然后再对这个和开平方，得到的结果大约是3.74。
这就好比一个团队，每个成员都有自己的能力波动范围，用rss方法就能算出整个团队综合能力的波动范围。
数列公差的计算公式
数列公差的计算公式
数列是数学中常见的概念，它由一系列按照特定规律排列的数字组成。
而数列中相邻两项之间的差值被称为公差。
公差的计算公式可以帮助我们快速准确地求得数列中任意两项之间的差值，从而更好地理解和分析数列的特性。
在数学中，数列的公差计算公式可以表示为：
公差 = (第n项第m项) / (n m)。
其中，第n项和第m项分别表示数列中的第n个和第m个数，n 和m为任意两个不同的正整数。
这个公式的原理其实很简单，就是用数列中任意两项的差值除以两项之间的距离，就可以得到公差。
通过这个公式，我们可以快速计算出数列中任意两项之间的差值，从而更好地理解数列的规律和特性。
数列公差的计算公式在数学中有着广泛的应用，特别是在等差数列和等差数列求和的问题中。
通过计算公式，我们可以轻松地求
得数列中任意两项之间的差值，从而更好地分析和理解数列的性质。
同时，这个公式也为我们提供了一种便捷的计算方法，使得数列的
研究和应用变得更加简单和高效。
总之，数列公差的计算公式为我们提供了一种简单而有效的方法，帮助我们更好地理解和分析数列的规律和特性。
通过这个公式，我们可以快速准确地求得数列中任意两项之间的差值，为数列的研
究和应用提供了便捷的计算工具。
公差计算方法大全
公差计算方法大全公差计算是工程设计中非常重要的环节之一，它用于确定零件的制造精度以及各个零件之间的相对位置关系，对于确保工件的功能和装配质量至关重要。
下面将为您介绍一些常用的公差计算方法。
1.维数链公差法维数链公差法是一种逐级分解维度，并由大到小计算各个零件公差的方法。
它通过将总公差分解为各个零件尺寸的公差，并按照一定的优先级计算各个零件的公差，从而确保每个零件都能满足要求。
这种方法适用于结构复杂、零件较多的情况。
2.合理公差法合理公差法是一种基于实际制造能力和经验的公差计算方法，通过根据工艺条件和设备精度确定合理的公差范围。
这种方法将制造工艺和设备的局限性考虑进去，更贴近实际情况，确保零件的可制造性。
3.参照公差法参照公差法是一种通过参照标准零件的公差来确定其他零件公差的方法。
标准零件是制造过程中经过多次实践验证的，具有较高的精度和可靠性。
通过将其他零件的公差设置为标准零件公差的一部分，可以保证整个系统的相互兼容性和可替换性。
4.配合公差法配合公差法是一种通过配合尺寸间的差值来确定配合公差的方法。
在配合公差计算中，公差是根据配合尺寸的要求来确定的，可以确保零件的连接和运动性能满足要求。
配合公差法常用的方法有等配合公差法和过盈配合公差法。
5.直接公差法直接公差法是一种直接根据设计要求和制造能力来确定零件公差的方法。
在直接公差法中，公差是根据零件功能和可替换性要求来确定的，通常根据ISO公差等级或制造精度要求进行选择。
综上所述，公差计算方法是确保工件质量的重要手段之一、根据具体的设计要求、制造能力和实际情况选择合适的公差计算方法，能够保证工件的制造精度和功能性能达到要求。
在进行公差计算时，设计人员需要考虑到零件的相互作用关系、制造能力和实用性等方面，结合实际情况进行分析和判断，以确保设计方案的合理性和可行性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012年12月20日不详关键字：六西格玛机械公差设计的RSS分析动态统计平方公差方法1.RSS没有充分说明过程均值的漂移，总是假设过程均值在名义设计规格的中心，这就是为什么能力最初看起来比较充分，但实际中这种情况是很少的原因，特别是在制造过程中工具受到磨损的时候。
因此就有必要利用C来调整每一个名义设计值已知的或者估计的过程标准偏差，以此来说明过程均值的自然漂移，这一方法就称为动态统计平方公差方法(DynamicRoot-Sum-of-Squares Analysis, DRSS)。
实际上，这种调整会使标准偏差变大，因而会降低装配间隙概率。
调整后就以一个均值累积漂移的临界值是否大于等于来衡量六西格玛水平，即时，DRSS模型就简化为一个RSS模型，这一特征对公差分析有许多实际意义。
从这一意义上讲，DRSS模型是一个设计工具，也是一个分析工具。
因为DRSS模型考虑均值随时间的随机变异的影响，所以称之为动态模型。
静态极值统计平方公差方法2.当假设的均值漂移都设定在各自的极值情况时，这种方法称为静态极值统计平方公差方法( Worse-Case Static Raot- Surn- of-Squares Anlysis, WC-SRSS)，这一方法可以认为是一种极值情况的统计分析方法。
为了有效地研究任意假定的静态条件，需要将公式(2-10)分母项中的偏倚机制转移到分了项中(注意:当均值漂移大于2σ时，就不能应用上述转换)，同时必须用Cp，Cpk:代替分母中的实际上，所有偏倚机制都可以利用来表示，但是当过程标准偏差改变时，如果利用作为转换日标，名义间隙值也会改变，这样就违背了均值和方差独立的假设。
也就是说，用作为描述均值漂移的基础使得均值和方差之间正相关。
而利用k为动态和静态分析提供了一个可行的和灵活的机制，同时保证了过程均值和方差的独立性。
设计优化3.利用IRSS作为优化基础，当考虑5RS5和WC-SRSS作为基础时其逻辑和推理是相同的。
（1)优化零部件的名义尺寸在任一给定的需求条件和过程能力条件下，重新安排公式（2-10）就得到该优化方程的表达:式对该方法的评价4.这一过程以过程数据和指标(等)为设计向导来优化可量化的加工过程及性能，因而所创建的六西格玛设计是稳健的，也可以说，基于过程能力来创建稳健设计比在制造阶段跟踪并减少变异容易得多。
虽然该方法具有许多优势，但它有许多假设条件。
为了与其他方法比较。
该方法在应用中还:存在以下几个方而的不足之处适用范围比较小(1)六西格玛机械公差设计所分析的是公差设计中最简单、最常见的一种情况——直线尺寸链，假定尺寸链关系已知而且目标函数f对各个零部件尺寸x的偏微分}f'I}x=T,所以目标函数的统计公差2=工耐。
而在机械装配中的公差累积实质上大多是非线性的，一般而言尺寸链关系未知或者很复杂，不可能求得}f' l }x a权重分配缺乏科学性2)（在上述优化设计过程中，无论是名义值的权重分配还是联合方差的权重设置均是基于经验和良好的工程判断，这样所优化的公差就带有太多的主观随意性，可能不同的工程师所设计的公差相差很大，缺少一个准确、科学的评价方法来断定优劣。
没有考虑成本因素(3)虽然六西格玛机械公差设计以装配概率为日标达到了六西格玛水平，但是公差设计与成本密不可分，稳健性的提高是否会带来加工成本的增加也未可知，所以应该设定一个成本评价函数来说明优化的结果不仅是稳健的而且不会增加成本传统的公差设计方法 2012年12月20日本站原创关键字：传统的公差设计方法比较成熟且广泛应用的公差设计方法包括两个方而:一个是机械公差设计:另一个是Taguchi三阶段中的公差设计。
机械公差设计最基本的包括极值法和统计平方公差方法，还有摩托罗拉于年开发的六西格玛机械公差设计。
因此下面针对以上几个方面进行简要介绍。
1988极值法1.极值分析方法(Wars-Case Analysis, WC)是目前应用范围最广泛且最易于理解的方法，大多数的设计都基于这个概念。
这种方法简便易行，假定加工出的零件尺寸都处于极值情况，零部件都设计为名义值，然后按照这样一种方法分配公差:公差完全向一个或另一个方向积累，装配仍能满足产品的功能要求。
其实质是:使各零部件装配时的设计尺寸和公差满足功能上的装配要求，但以此为基础的分析得到的装配条件是最保守的。
为保证装配尺寸上不干涉，必须根据技术装配间隙。
WCQ).(R 、据此就可以定义最大、最小要求确定最大、最小标准装配间隙WC设计方法并不归类于统计方法，但它为后面讲到的关于公差分析和分配的“统计平方公差”方法提供了比较基础，因此能更好地理解并意识到应用统计方法的好处。
在WC分析中可以用向量化尺寸简单地线性相加减来描述，它虽然确保了所有零件的装配，但往往最终结果是过于保守，像间隙过大或过小的公差。
而太严格的公差会导致成本的提高，所以不可避免地存在浪费，因而有必要考虑统计平均公差方法。
而且它仅仅考虑了设计规格的线性极值，没有考虑过程能力，2.统计平方公差方法统计平方公差方法C Root-Sum-of-Squares Analysis, RSS )采用统计分析进行公差分析，它能防止保守的设计，可以扩展公差，如果清楚过程能力，甚至可以得到更宽松的公差。
采用统计的公差分析基于这样一个理论:大多数的机械零件在它们的公差限范围内呈正态概率分布，单个零件的分布可以合并成一个正态分布。
例如自动机床批量加工零件时，在机床、夹具与刀具处于稳定状态时，则该批工件的尺寸的分布趋十正态分布。
当组成环的分布不能确定时，根据中心极限定理，随着组成环数的增多，封闭环的分布迅速地近似于正态分布，而与组成环的分布无关。
所谓统计平方是指输出响应的方差是其影响因素方差之和，即：六西格玛机械公差设计3.摩托罗拉六西格玛机械公差设计为实现六西格玛目标提供了系统的公差设计策略，其设计思想和方法是本研究进行公差设计的重要参考。
为简化计算及随后的分析，将给定的零部件算术标记作为一个向量，即每个零件的尺寸是一个向量化的名义尺寸。
在SPC(例如控制图)中应用正态分布的+_3σ原则已经成为基本惯例口在公差分析中也如此，经常在应用RSS分析时用T/3代替σ。
但这是不符合实际的，从统计角度看，由于制造过程的界限+_3σ等于设计公差，过程能力占据了公差域的%，即Cp=,这样在设计时不需要真实的过程标准偏差σ的知识，也能“合理”地构建一个统计概率模型和过程能力。
然而，它完全略了设计公差是如何起作用的，更谈不上利用公差设计进行优化了，所以在零件公差的分析和分配中必须应用过程能力数据才能得到优化公差。
六西格玛机械公差设计分析的假设前提是:（1)变量之间相互独立，均值和方差相互独立；(2)所有零件的尺寸均服从正态分布；（3)σ用来描述变异性，由于材料和制造过程中不可避免作为标准漂移来计算公差域之外的概率。
σ的变异，采用．的公差设计Taguchi 2012年12月20日不详关键字：Taguchi的公差设计Taguchi的思想与休哈特的基本思想和方法都不相同，它的主耍特点是引进了质量损失函数，把质量和成本联系起来。
他从工程技术观点来研究质量管理中的各种问题，因而Taguchi博士将其思想和方法称为“质量工程学”。
其质量工程学又分为线外质量计划和线内质量控制两部分。
其线外质量计划是指通过缺陷分析和DOE达到工艺偏差的减小和设计稳健性的提高，它包括系统设计、参数设计和公差设计三个相互关联的部分，又称为三次设计。
容差设计是在参数设计阶段确定的最佳条件基础上，为每个参数确定公差规格。
实际上，通过线外质量计划所识别的关键因子也可以用在线内控制来确定应该控制什么以及如何控制等问题。
当仅用参数设计不可能将所有的内外噪声的影响充分衰减时，对于影响大的内外噪声，即使要增加费用，也应将其自身的波动控制在一定范围之内时，就需要进行容差设计。
由于误差因素的影响大多可用参数设计使其变小，因此容差设计应在参数设计之后进行，这点很重要。
在Taguchi三次设计的参数设计阶段，从经济性考虑，一般选择波动范围较宽的零部件尺寸。
如果经过参数设计后，产品能达到质量特性的要求，则一般不再进行公差设计，否则必须调整各个参数的公差。
Taguchi公差设计的主要衡量标准是质量损失函数，按照“使社会总损失(即质量损失与制造成本增加之和)最小”的原则来确定合适的公差。
其基本思想是:根据各参数的波动对产品质量特性影响的大小，从经济角度考虑有无必要给予影响大的参数较小的公差(用一级品、二级品代替三级品)，给予影响较小的参数较大的公差。
这样，虽然进一步减少了质量特性的波动，提高了产品的稳健性，减少质量损失，但是产品级别的升高可能会使产品的公差成本有所提高。
因此，公差设计阶段既要考虑减少参数设计阶段所带来的质量损失，又要考虑缩小一些元件的公差所增加的成本，要权衡两者的利弊得失，采取最佳策略。
总之，通过公差设计来确定各参数的最合理的公差，使总损失达到最佳(小)。
主要注意的是，Taguchi的实验设计中不考虑交互作用的影响，并假定各个噪声变量之间是独立的。
根据设计所涉及的因素多少，公差设计分为单因素和多因素两类。
但无论是单因素还是多因素都利用方差分析将影响产品或系统总变异的各个来源分解为它的各个分量，确定模型中每个分量的平方和并给予每一平方和相联系的自由度。
注意，Taguchi的方差分析与一般的统计中的方差分析有些区别。
一般的方差分析表不包括偏倚的平方和，而Taguchi的方差分析表中通常是包括这一项的，而且这一项的有无和大小对于系统偏差的校正起到了关键的作用。
以上判断准则是以顾客质量损失的最小化为依据的，是站在顾客的角度考虑设计问题。
单因素容差设计1.假定在允许的公差范围内仅有一个因素二影响产品质量特性: y之间为线性关系。
则其设计步骤为y，且x,描述问题。
(1)方差分析。
(2)研究x的波动对质量特性y的影响。
通过方差分析将总变异分解为二的波动系统偏差)以及随机误差三个分量的平方和;然后用各自的平方和除以总平方和(总变异)得到各分量对总变异的影响或者称为贡献率。
根据贡献率进行系统偏差的校正。
(3)损失函数与质量水平的确定。
(4)按照上述判断准则来确定容差。
(5)多因素容差设计2.假设在允许的公差范围内存在多个因素表示因素的个数)影响产品质量特性y。
在多因素容差设计中，又分为线性系统和非线性系统。
注意，这里的线性、非线性关系不是指y与x之间的真实函数关系，而是通过方差分析所确定的显著因素与y的回归方程是线性的，就称为线性系统的容差设计。
如果通过方差分析所确定的显著因素与y的回归方程是非线性的，一般存在二阶项是显著的，就称为非线性系统的容差设计。
