硬盘维修技术1

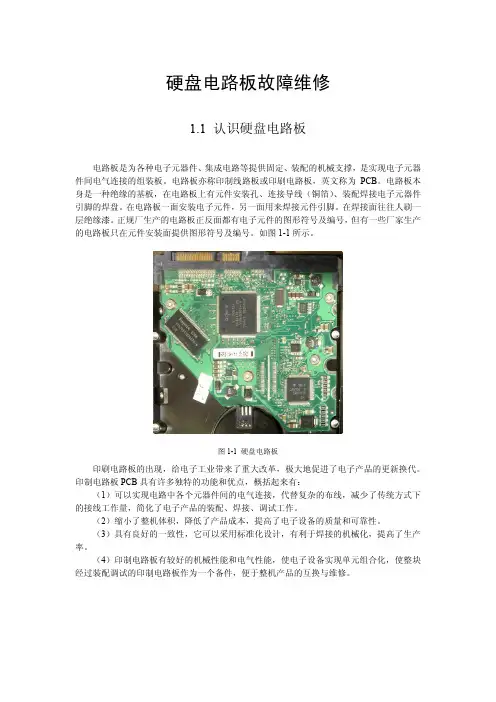

硬盘电路板故障维修1.1 认识硬盘电路板电路板是为各种电子元器件、集成电路等提供固定、装配的机械支撑，是实现电子元器件间电气连接的组装板。

电路板亦称印制线路板或印刷电路板，英文称为PCB。

电路板本身是一种绝缘的基板，在电路板上有元件安装孔、连接导线（铜箔）、装配焊接电子元器件引脚的焊盘。

在电路板一面安装电子元件，另一面用来焊接元件引脚。

在焊接面往往人刷一层绝缘漆。

正规厂生产的电路板正反面都有电子元件的图形符号及编号，但有一些厂家生产的电路板只在元件安装面提供图形符号及编号。

如图1-1所示。

图1-1 硬盘电路板印刷电路板的出现，给电子工业带来了重大改革，极大地促进了电子产品的更新换代。

印制电路板PCB具有许多独特的功能和优点，概括起来有：（1）可以实现电路中各个元器件间的电气连接，代替复杂的布线，减少了传统方式下的接线工作量，简化了电子产品的装配、焊接、调试工作。

（2）缩小了整机体积，降低了产品成本，提高了电子设备的质量和可靠性。

（3）具有良好的一致性，它可以采用标准化设计，有利于焊接的机械化，提高了生产率。

（4）印制电路板有较好的机械性能和电气性能，使电子设备实现单元组合化，使整块经过装配调试的印制电路板作为一个备件，便于整机产品的互换与维修。

1.2 硬盘电路组成结构硬盘的电路板在硬盘的反面，上面有很多的芯片和分立元件，大多数的硬盘控制电路板都采用贴片式焊接。

硬盘的电路板中包括主轴调速电路、磁头驱动与伺服定位电路、读写电路、高速缓存、控制与接口电路等，主要负责控制盘片转动、控制磁头读写、控制硬盘与CPU 的通信等等。

其中，读写电路的作用就是控制磁头进行读写操作；磁头驱动电路的作用是直接控制寻道电机，使磁头定位；主轴调速电路的作用是控制主轴电机带动盘体以恒定速率转动的电路。

硬盘的电路板主要由主控制芯片（即CPU ）、电机驱动芯片、缓存芯片、数字信号处理芯片、硬盘的BIOS 芯片（一般集成在主控芯片中）、晶振、电源控制芯片、三极管、场效应管、贴片电阻电容，另外在硬盘内部的磁头组件上还有磁头芯片等组成，如图1-17所示。

维修电路板需要哪些知识点

维修电路板需要哪些知识点维修电路板需要的知识点电路板是现代电子设备中不可或缺的一部分。

不论是手机、电脑还是家用电器，都离不开电路板的支持。

然而，电路板也是容易出现故障的部件之一，因此，掌握维修电路板的知识是非常重要的。

本文将介绍维修电路板需要的一些基本知识点。

1. 电路基础知识在维修电路板之前，首先要了解一些基本的电路知识。

例如，了解电流、电压、电阻的概念和关系，以及欧姆定律、基尔霍夫定律等电路定律。

掌握这些基础知识可以帮助我们更好地分析和解决电路板故障。

2. 搭建电路实验台在维修电路板时，需要有一个稳定的电源和能够连接各种电路元件的实验台。

实验台上通常需要有电源供电、万用表用于测量电压、电流、电阻等参数，并配备一些常用的元件，如电阻、电容、二极管等。

搭建一个合适的实验台是进行电路板维修的基本条件。

3. 故障排除方法一般情况下，电路板出现故障的原因主要有两种：元件损坏和焊接问题。

对于元件损坏的情况，可以通过检查、替换故障元件的方式来解决。

焊接问题则需要借助焊接技术进行修复。

因此，在维修电路板时，需要掌握一些基本的故障排除方法，如使用万用表进行测量，分析故障产生的可能原因，进而有针对性地解决问题。

4. 掌握常用的电子元件知识电路板上使用的元件众多，不同类型的元件有着不同的特点和用途。

因此，在维修电路板时，需要掌握一些常用的电子元件知识。

例如，了解电阻的作用和特点，以及不同的电容器类型和使用场景等。

掌握这些知识可以更好地选择合适的元件进行更换或修复。

5. 焊接技术焊接是维修电路板过程中非常常见的操作。

掌握一些基本的焊接技术是必要的。

例如，了解不同类型的焊接方法，如手工焊接和热风枪焊接。

并且需要了解焊接温度、焊料的选择和使用等。

正确的焊接技术可以避免因焊接不良而导致的故障。

6. 使用测试仪器在维修电路板时，需要借助一些测试仪器进行故障排查和修复。

例如，示波器可以帮助检测电压波形，红外热像仪可以帮助检测故障热点等。

硬盘维修经典教材2

硬盘维修经典教材2认盘。

怪！先不理了。

最后两个异响，没办法，写LDR完后就开始异响了。

没办法了。

在做坏道时还有两个小问题，第一，效率源软件有时扫描次数要多几次，不然有时修好了还有。

特别是坏道比较多的区域，我们可以将开始结束点设置小一点，如20％――40％这样，一些一些来效果不错哦！第二，有些坏道效率源可能不太爱修，搞了N次就是不成功，就是原来的地方，晕。

不会没救了吧，用Mhdd试了一下，OK了，所以记得软件要交换着用，可能会效果好哦！几小时后，其它修坏道的都修好了，谢谢效率源。

本次维修遗留下来的问题如下：第一，异响的美钻有没有得救；第二，LDR加载不了的硬盘是不是也没救了（换过几个版本都不得）；第三，写好固件全红红绿绿的，用Lf也搞不定，换了几个固件都是一样，看看各位朋友有没有什么更好的办法。

PC3000之迈拓攻略：本文将向大家详细说明迈拓硬盘（主要是美钻、星钻）系列的维修方法（包括敲盘）而不针对某个具体实例来说明。

好了，废话不说了，进入正题。

（本文全部事例如无特别说明，均使用DSP1。

22大家拿到PC3K，最主要的用途是固件和P表。

我先从固件讲起。

首先，我们要清楚：固件（FIREWARE）位于硬盘0道之前，它是存在硬盘盘片上的，而不是在盘体中的某个芯片中。

因此，我们要写固件，首先要确保硬盘的负道（存放固件的磁道、UBA）没有坏道。

怎么鉴别呢，拿到一个硬盘，通电时马上仔细听，看硬盘在启动时（寻道自检时）有没有“沙沙”一类的磨擦声，如果有，那个硬盘就不必修了。

然后我们进到PC3K主界面，将硬盘跳为安全模式接入。

这里我又要提一下，所谓安全（工厂）模式，其实就一个作用：硬盘通电后不会自动起转，必须由AT指令来唤醒。

接好硬盘后进入DSP模块，这时硬盘会自动起转，开始自检。

如果正常的话，系统会找到硬盘的参数并在屏幕上部显示出来。

如果没有，那么硬盘肯定有问题啦。

我按照以下步骤来处理：1。

电板正常否？换板试试2。

电路板维修基础知识

电路板维修基础知识电路板维修是一项需要精细操作和专业知识的技能。

它涉及到对电子设备内部的电路板进行故障诊断、修复或更换损坏的组件。

以下是一些电路板维修的基础知识：1. 了解电路板的构造：电路板通常由多层印刷电路板（PCB）构成，上面布满了电子元件如电阻、电容、二极管、晶体管以及集成电路等。

了解这些元件的功能和位置对于维修至关重要。

2. 准备必要的工具：进行电路板维修需要一套基本的工具，包括螺丝刀、镊子、焊铁、助焊剂、吸锡器、万用表、示波器等。

这些工具可以帮助你拆卸、检测和修复电路板上的元件。

3. 学习电子元件的识别：熟悉各种电子元件的外观和标识是进行电路板维修的基础。

例如，电阻通常有色环或数字标识来表示其阻值，而电容则有容量和耐压值的标识。

4. 掌握基本的焊接技术：焊接是电路板维修中的关键步骤。

你需要学会如何正确地焊接和去焊电子元件，以避免对电路板造成进一步的损害。

5. 故障诊断：在开始维修之前，首先需要诊断电路板的故障。

这通常涉及到使用万用表来测试电路板上的电压、电流和电阻，以及使用示波器来观察信号波形。

6. 遵循安全操作规程：在进行电路板维修时，务必遵循安全操作规程，如断电操作、防静电措施等，以防止对电路板或自身造成伤害。

7. 了解电路图和原理图：掌握电路图和原理图的阅读方法对于理解电路板的工作原理和故障诊断至关重要。

这些图纸可以帮助你追踪电路路径，定位故障元件。

8. 学习电路板的清洁和保养：电路板在使用过程中可能会积累灰尘和污垢，这可能会影响电路的正常工作。

定期清洁和保养电路板可以延长其使用寿命。

9. 熟悉电子元件的替换：在维修过程中，有时需要替换损坏的电子元件。

了解如何选择合适的替换元件，并掌握替换过程中的注意事项。

10. 持续学习和实践：电路板维修是一个不断学习和实践的过程。

随着技术的更新和电子设备的复杂性增加，持续学习新的知识和技能对于提高维修效率和成功率非常重要。

通过上述基础知识的学习，你可以逐步提高电路板维修的技能，从而更有效地处理各种电子设备的故障问题。

硬盘电路板维修故障分析与处理步骤

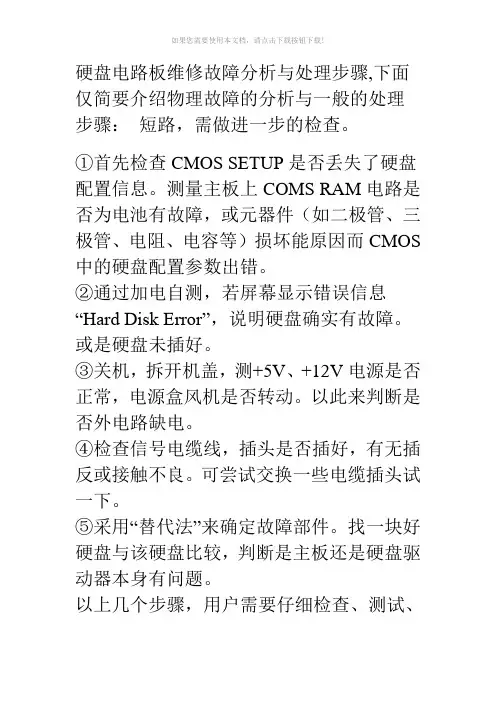

硬盘电路板维修故障分析与处理步骤,下面仅简要介绍物理故障的分析与一般的处理步骤：短路，需做进一步的检查。

①首先检查CMOS SETUP是否丢失了硬盘配置信息。

测量主板上COMS RAM电路是否为电池有故障，或元器件（如二极管、三极管、电阻、电容等）损坏能原因而CMOS 中的硬盘配置参数出错。

②通过加电自测，若屏幕显示错误信息“Hard Disk Error”，说明硬盘确实有故障。

或是硬盘未插好。

③关机，拆开机盖，测+5V、+12V电源是否正常，电源盒风机是否转动。

以此来判断是否外电路缺电。

④检查信号电缆线，插头是否插好，有无插反或接触不良。

可尝试交换一些电缆插头试一下。

⑤采用“替代法”来确定故障部件。

找一块好硬盘与该硬盘比较，判断是主板还是硬盘驱动器本身有问题。

以上几个步骤，用户需要仔细检查、测试、分析，找出坏的元器件进行修理。

经以上的处理后，只要不是硬盘盘体本身损坏，仅仅是一般性的接插件的接触不良或外电路故障则多数能够迅速排除。

电路板维修测电阻法该测量方法一般是用万用表的电阻档测量部件或元件的内阻，根据其阻值的大小或通断情况，分析电路中的故障原因。

一般元器件或部件的输入引脚和输出引脚对地或对电源都有一定的内阻，用普通万用表测量，有很多情况都会出现正抽电阻小，反向电阻大的情况。

一般正向阻值在几十欧姆至100欧姆左右，而反向电阻多在数百欧姆以上。

但正向电阻决不会等于0或接近0，反向电阻也不会无穷大，否则就应怀疑管脚是否有短路或开路的情况。

当断定硬盘子系统的故障是在某一板卡或几块芯片时，则可用电阻法进行查找。

关机停电，然后测量器件或板卡的通断、开路短路、阻值大小等，以此来判断故障点。

若测量硬盘的步进电机绕组的直流电阻为24欧，则符合标称值为正常；10欧左右为局部短路；0欧或几欧为绕组短路烧毁。

硬盘驱动器的扁平电缆信号线常用通断法进行测量。

硬盘的电源线既可拔下单测也可在线并测其对地阻；如果无穷大，则为断路；如果阻值小于10欧，则应怀疑局部。

硬盘维修精典教材

硬盘故障分类硬盘各部位常见故障汇总：1）硬盘的供电：硬盘的供电取自主机的开关电源，四个接线柱的电压分别为：红色为正5V，黑色为地线，黄色为正12V，通过线性电源变换电路，变换为硬盘正常工作的各种电压。

硬盘的供电电路如果出现问题，会直接导致硬盘不能工作。

故障现象往往表现为不通电、硬盘检测不到、盘片不转、磁头不寻道等。

供电电路常出问题的部位是：插座的接线柱、滤波电容、二极管、三极管、场效应管、电感、保险电阻等。

2）接口：接口是硬盘与计算机之间传输数据的通路，接口电路如出现故障可能会导致硬盘检测不到、乱码、参数误认等现象。

接口电路常出故障的部位是接口芯片或与之匹配的晶振坏、接口插针断或虚焊或脏污、接口排阻损坏，部分硬盘的接口塑料损坏导致厂家不予保修。

3）缓存：用于加快硬盘数据传输速度，如出现问题可能会导致硬盘不被识别、乱码、进入操作系统后异常死机等现象。

4）BIOS：用于保存与硬盘容量、接口信息等，硬盘所有的工作流程都与BIOS程序相关，通断电瞬间可能会导致BIOS程序丢失或紊乱。

BIOS不正常会导致硬盘误认、不能识别等各种各样的故障现象。

5）磁头芯片：贴装在磁头组件上，用于放大磁头信号、磁头逻辑分配、处理音圈电机反馈信号等，该芯片出现问题可能会出现磁头不能正确寻道、数据不能写入盘片、不能识别硬盘、异响等故障现象。

6）前置信号处理器：用于加工整理磁头芯片传来的数据信号，该芯片如出现问题可能会出现不能正确识别硬盘的故障现象。

7）数字信号处理器：用于处理前置信号处理器传过来的数据信号，并对该信号解码或接收计算机传过来的数据信号，并对该信号进行编码。

8）电机驱动芯片：用于驱动硬盘主轴电机和音圈电机。

现在的硬盘由于转速太高导致该芯片发热量太大而损坏，据不完全统计，70% 左右的硬盘电路路障是由该芯片损坏引起。

9）盘片：用于存储硬盘数据，轻微划伤时可通过软件按一定的算法解码纠错，严重划伤时，数据不可恢复。

10）主轴电机：用于带动盘片高速旋转，现在的硬盘大多使用液态轴承马达，精度极高，剧烈碰撞后可能会使间隙变大，读取数据变得困难、异响或根本检测不到硬盘。

电路板维修入门教程

电路板维修入门教程简介电路板是现代电子设备中不可或缺的一部分，它承载着各种电子元件和连接线路，为设备的正常工作提供保障。

然而，由于各种原因，电路板在使用过程中可能会出现故障，导致设备无法正常运行。

本教程将向您介绍电路板维修的基本知识和技巧，帮助您入门电路板维修。

1. 准备工作在进行电路板维修之前，我们需要做一些准备工作。

1.1 工具和材料以下是常用的电路板维修工具和材料：•锡焊台：用于焊接和修复电路板上的焊点。

•鼠标旁边：用于修复电路板上的鼠标旁边。

•铜线：用于替换损坏的导线。

1.2 背景知识在开始电路板维修之前，了解一些电路板的基本知识将是很有帮助的。

以下是一些需要了解的基本概念：•电路板的结构和组成部分•常见的电子元件及其功能•焊接基础知识2. 诊断故障在进行电路板维修之前，首先需要找出故障的具体原因。

以下是一些常见的电路板故障：2.1 单个元件故障电路板上的某个元件可能出现故障，导致整个设备无法正常工作。

通过以下步骤可以诊断出单个元件的故障：1.使用万用表或示波器检测电路板上的电压和电流。

2.根据元件的规格和工作原理，比较测量结果与正常范围的差异。

3.如果元件的测量结果异常，则可以推测该元件可能出现故障。

2.2 电路连接故障电路板上的连接线可能出现松动、断裂或短路等问题，导致电路中断或异常。

诊断电路连接故障的步骤如下：1.检查电路板上的连接线是否紧固。

如果松动，重新固定连接线。

2.使用万用表或示波器检测电路板上的连接线是否正常通电。

3.使用焊接工具修理或更换损坏的连接线。

3. 维修电路板一旦确定了电路板的故障原因，接下来就可以开始修复电路板了。

以下是一些常见的电路板维修技巧：3.1 焊接和重新插拔元件如果确定电路板上的元件出现故障，可以通过焊接和重新插拔元件来修复问题。

具体步骤如下：1.使用锡焊台加热元件的焊点，将焊接锡融化。

2.将元件从焊点处轻轻拔出，确保不损坏元件和焊点。

3.检查元件是否损坏。

想学会修电路板需要会哪些知识？

想学会修电路板需要会哪些知识？现在的电路板越来越复杂，想学会修理电路板，至少需要掌握以下技能：①、认识各种常用的电子元件，并且会用万用表测量它们的好坏；②、认识各种元器件的符号及其在电路中的作用，并学会看懂电路图；③、会使用电烙铁熟练的焊接、拆卸各种元器件。

下面我们分别介绍一下这方面的基础知识。

1、认识常用元器件，并会使用万用表测量其好坏不论哪种电路板都是由电阻、电容、二极管、三极管及形形色色的IC组成的，若想学会修理电路板，上述各种元器件必须认识。

若这方面知识欠缺，只能修一些电路板的简单故障。

譬如，电磁炉里常用玻璃壳封装的热敏电阻作为温度传感器，而该热敏电阻的外形封装与常用的1N4148一样，若缺乏相关元器件的知识，将该热敏电阻误认为是1N4148二极管，是不可能修好电磁炉的。

在修理电路板时，像电解电容、二极管、三极管都是易损坏的元器件，要学会用万用表来判断它们的好坏，这种基本技能是必须掌握的。

以前曾见到工厂里有些电路板修理者不会用万用表测量元器件好坏，怀疑某个元件有问题，就直接换新的，结果元件换了一大堆才修好一块电路板。

2、掌握常用元器件的基本用途，并认识其电路符号电路板上有各种各样的元器件，若连其在电路中的作用都不知道，是很难学会修理电路板的。

譬如TO-92封装的78L05是一款小电流的三端稳压IC，其外形与常用的9015三极管一样，假设没见过这种稳压IC，误认为其是一个普通的三极管，见到电路板上的78L05烧坏，直接用个外形封装一样的三极管换上，很可能还会损坏电路板上的其它元件。

在修理较复杂的电路板时，一般要查看电路原理图，此时就要求认识各种元器件的电路符号及其与其它元件之间的连接关系。

想掌握这方面的知识，可以看一些《如何看懂电路原理图》这类图书。

3、能够熟练使用电烙铁焊接与拆卸元器件只有上述元器件知识，若电烙铁焊接与拆卸元器件的水平一般，不可能成为电路板修理高手。

在修理电路板时，有些故障比较简单，采用直观法用眼即可看出来是某个元件坏了，但修理者拆卸或焊接元件的水平太差，可能会将电路板铜箔或焊盘烫坏，导致冒出来新的故障。

维修电路板必备知识点

维修电路板必备知识点电路板在现代电子领域扮演着至关重要的角色。

它们是电子设备的核心组成部分，包含了大量的电子元件和电路连接。

然而，由于使用频繁和时间的推移，电路板可能会出现故障或损坏，需要进行修复。

因此，对于维修人员来说，掌握一些必备的电路板知识点是至关重要的。

本文将介绍一些关键的知识点，帮助维修人员更好地理解和解决各种电路板问题。

1. 了解电路板结构在维修电路板之前，了解其基本结构是必不可少的。

电路板通常由基板、电子元件和焊接点组成。

基板是一个承载电子元件的平板，通常是由导电材料制成。

焊接点连接电子元件和基板，确保电流在电路板上正确流动。

2. 掌握常见电子元件维修电路板离不开掌握各种常见电子元件的功能和特性。

例如，电阻器用于限制电流流过电路中的特定部分，电容器能存储电荷，使电路具有稳定性，而二极管允许电流仅在一个方向上流动。

对于不同的元件故障，维修人员需要准确识别故障元件，并及时更换修复。

3. 熟悉常见电路板故障了解常见电路板故障是快速诊断和修复问题的关键。

例如，短路是电路板常见的问题之一，它会导致电流异常和过热。

短路可能由焊接接触不良、元件损坏或元件之间的连接问题等引起。

同时，开路是另一个常见问题，它会导致电流无法流过，并使电路板失效。

4. 使用适当的工具和设备维修电路板需要使用一些专业的工具和设备。

烙铁是最基本的工具，用于焊接元件和电路板的连接。

热风枪可以帮助维修人员更好地处理焊接任务。

此外，万用表和示波器等测量工具可以帮助维修人员检测电路板的电阻、电压和频率等参数，以确定故障的具体位置。

5. 注意电路板维修的安全性维修电路板需要严格遵守安全操作规程。

首先，确保所有的操作在断电状态下进行，以避免触电或电路板进一步损坏。

其次，维修人员应该穿戴适当的防静电服，以防止静电对电子元件的损害。

此外，定期检查工作区域的安全性，确保没有易燃物或其他危险物质。

6. 学习并更新维修技能最后，维修电路板是一个不断学习和更新技能的过程。
