1387 电气传动与调速系统复习一、选择题(12题,每题3分,共36分)1.如图1所示的三相异步电动机机械特性(曲线1)与负载机械特性(曲线2)相交的交点分别为C、D和E,以下说法正确的是(C点是稳定运行点,D点是稳定运行点,E点不是稳定运行点)。

2.如图2所示他励直流电动机机械特性与负载机械特性曲线的交点a、b、c、d,下述表达正确的是(从a点到c点是属于调速运行,从b点到d点属于调速运行)。

4.三相异步电动机的T型等效电路如图3所示,mi表示电机的相数,则电机的铁心损耗可表示为()。

5.三相异步电动机的固有机械特性如图4所示,则C点是(最大转矩点)。

5.三相异步电动机的人为机械特性如图3所示,该图表示的是(降低电源电压)的人为机械特性。

7.-台同步电动机的矩角特性如图5所示,可知,该同步电动机为(隐极同步电动机)。

1.如图1所示的旋转运动系统(箭头方向表示转矩的实际方向),系统的运动状态是(减速)。

3.如图2所示为他励直流电动机的机械特性曲线族,表示的是(电枢回路串电阻)的人为机械特性。

1.如图1所示的旋转运动系统(箭头方向表示转矩的实际方向),系统的运动状态是(加速)。

2.如图2所示的电动机机械特性(曲线1)与负载机械特性(曲线2)相交的交点分别为A和B,以下说法正确的是(A点是稳定运行点,B点是稳定运行点)。

3.如图3所示为他励直流电动机的机械特性曲线族,表示的是(降低电源电压)的人为机械特性。

5.三相异步电动机的T型等效电路如图4所示,mi表示电机的相数,则转子绕组的铜耗可表示为()。

6.-台同步电动机的矩角特性如图5所示,可知,该同步电动机为(凸极同步电动机)。

1)IGBT器件导通之后,工作在以下哪种特性区域?(饱和区)2)保证(恒定的电动势/频率)时,异步电动机在变频调速过程中最大电磁转矩维持不变。

3)变频调速系统出现与机械系统的固有频率发生谐振时,需要设置(频率跳变)。

4)步进电动机也称(脉冲电动机),是一种将输人脉冲信号转换成输出轴的角位移(或直线位移)的执行元件。

电气传动与调速系统(复习资料)

电气传动与调速系统(复习资料)

都广播电视大学成人高等专科教育2018年秋期末《电气转动与调速系统》复习资料总共45题共100分一、判断题(共20题,每题2分,共40分)1. 伺服电动机是将电信号转换成轴上的转角或转速信号的控制电机。

(2分) ( ) . ★标准答案:正确2. 变频调速系统属于转差功率不变型调速系统。

(2分) ( ). ★标准答案:正确3. 晶闸管一旦导通后,控制极就失去控制作用。

(2分) ( ). ★标准答案:正确4. 交流异步电动机在启动时转差率S最小,额定转速时转差率S最大。

(2分) ( ) . ★标准答案:错误5. 带变动负载时电动机用等值法初选容量后,还必须效验其启动转矩和过载能力。

(2分) ( ). ★标准答案:正确6. 要改变三相异步电动机的旋转方向,只要把定子绕组接到电源的三根导线中的任意两根对调即可。

(2分) ( ). ★标准答案:正确7. 直流他励电动机启动前必须先加励磁电流,在运转过程中,决不允许励磁电路断开或励磁电流为零。

(2分) ( ). ★标准答案:正确8. 典型生产设备的机械特性中,反抗转矩方向总是与运动方向相反。

(2分) ( ) . ★标准答案:正确9. SPWM交流调速系统称为脉冲宽度调制型变频调速系统。

(2分) ( ). ★标准答案:错误10. 带电感性负载的可控整流电路,由于负载电感愈大,导通角愈大,所以输出电压和输出电流的平均值也就愈大。

(2分) ( ). ★标准答案:错误11. 三相半波可控整流电路输出的整流电压脉动比三相全波可控整流电路输出的整流电压脉动小。

(2分) ( ). ★标准答案:错误12. 单闭环无静差调速系统,是按偏差进行控制的,能减少偏差并最终消除偏差。

(2分) ( ). ★标准答案:正确13. 采用反馈制动下放重物,可以通过附加电阻来改变电动机的转速,使重物低速安全下放。

(2分) ( ). ★标准答案:错误14. 对于异步电动机,转差功率就是转子铜耗。

电气传动与调速系统总复习

电气传动与调速系统总复习

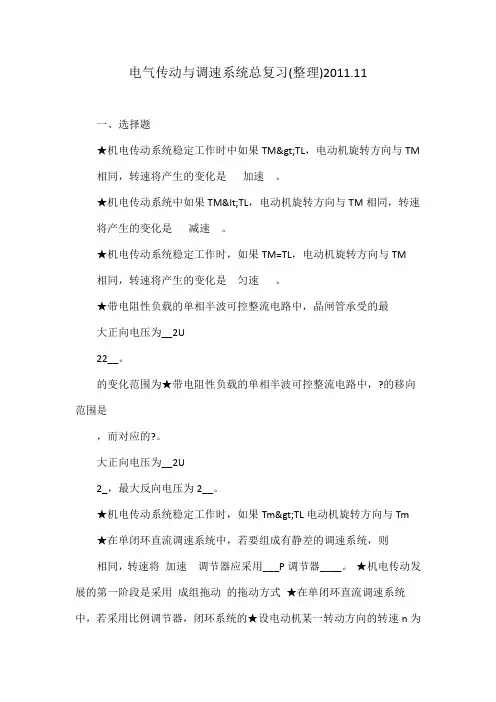

电气传动与调速系统总复习(整理)2011.11一、选择题★机电传动系统稳定工作时中如果TM>TL,电动机旋转方向与TM 相同,转速将产生的变化是加速。

★机电传动系统中如果TM<TL,电动机旋转方向与TM相同,转速将产生的变化是减速。

★机电传动系统稳定工作时,如果TM=TL,电动机旋转方向与TM相同,转速将产生的变化是匀速。

★带电阻性负载的单相半波可控整流电路中,晶闸管承受的最大正向电压为__2U22__。

的变化范围为★带电阻性负载的单相半波可控整流电路中,?的移向范围是,而对应的?。

大正向电压为__2U2_,最大反向电压为2__。

★机电传动系统稳定工作时,如果Tm>TL电动机旋转方向与Tm★在单闭环直流调速系统中,若要组成有静差的调速系统,则相同,转速将加速调节器应采用___P调节器____。

★机电传动发展的第一阶段是采用成组拖动的拖动方式★在单闭环直流调速系统中,若采用比例调节器,闭环系统的★设电动机某一转动方向的转速n为正,则约定电动机转矩TM静态转速降与开环系统转速降的关系为____1/(1+K)倍_与n____一致___的方向为___正向__。

★在鼠笼式异步电动机反接制动过程中,当电动机转速降至很★___位能转矩__的作用方向恒定,与运动方向无关。

低时,应立即切断电源,防止电动机反转★起重机吊一个重物升降时,负载的机械特性是★正常运转的直流无差调速系统,当△U=0时,系统将_位能型恒转矩___。

在给定转速下运转。

★下面哪个部分是属于直流电动机的定子部分?励磁绕组★正常运转的直流有差调速系统,当△U=0时,系统将★复励直流电机的励磁绕组和电枢绕组是在接近给定转速下运转。

一部分串联其他的并联。

★消除交流伺服电动机“自转”现象的方法是?★直流电动机最常用的启动方式是___降压启动__。

增加转子导条的电阻★直流电动机调速系统,若想采用恒功率调速,则可改变__Φ。

电气传动与调速系统期末试题及答案(完整资料).doc

电气传动与调速系统期末试题及答案(完整资料).doc

【最新整理,下载后即可编辑】1、单轴电气传动系统的动力学方程式为:(dtdn GD T T L M •=-3752) 2、电气传动系统稳定运行的必要充分条件是:(两线有交点)、(电机线斜率小于负载线斜率)3、调速的技术指标是:调速范围、静差率、平滑性、调速时的容许输出。

4、通常,电气传动系统中存在着三种惯性:机械惯性、电磁惯性和热惯性。

5、异步电动机的调速方法有变极调速、变频调速、变转差率调速。

6、电动机的运行方式按发热的情况分为三类:连续工作制、短时工作制、重复短时工作制。

7、常用的大功率晶体管英文简写是GTR ,绝缘栅双极晶体管英文简写是IGBT8、异步电动机串级调速系统就是在转子回路串入与转子频率相同的附加交流电动势f E9、常见的变频器有交-交变频器和交-直-交变频器10、我们把这样的波称为正弦脉宽调制波,简称SPWM 波。

11、过渡过程:任何一个电气传动系统,不仅有稳定工作状态,而且还往往由于人们对系统施加作用,或负载发生变化而引起的由一种稳定工作状态过渡到另一种稳定工作状态的过渡过程。

12、分辨率:编码器所能分辨的最小旋转角度,称为编码器的分辨率。

13、PWM 功控:脉冲宽度调制(PWM )是以香农采样定理为理论基础,利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。

功率控制器的作用是通过控制功率,从而间接的控制电流。

14、试根据电气传动系统的动力学方程说出判断系统运动状态的条件答:当L M T T >时,dn/dt 为正,传动系统为加速运动;当L M T T <时,dn/dt 为负,系统为减速运动;当L M T T =时,0=d T ,系统处于匀速运动状态(恒速运转)。

15、试述何为三相异步电动机的额定值答:异步电动机和直流电动机一样,机座上都有一个铭牌,铭牌上标注着额定数据,主要有:额定功率N P 、额定电压N U 、额定电流N I 、额定频率f 、额定转速N n 、额定功率因数N ∅cos16、三相笼形异步电动机的起动方式有:1 直接起动;2 定子串电阻或电抗降压起动;3 Y -△(星-三角)降压起动;4 自耦变压器降压起动。

电气传动与调速系统

电气传动与调速系统

形考1、电气传动系统做旋转运动时,其运动方程为()。

正确答案是正确答案是:减速3、如图所示的负载机械特性属于()。

正确答案是:反抗性恒转矩负载机械特性4、如图所示的电动机机械特性(曲线1)与负载机械特性(曲线2)相交的交点分别为A 和B ,以下说法正确的是()。

GD 2dn5心6正确答案是:A点是稳定运行点,B点是稳定运行点5、直流电动机的换向器与电刷配合,可将电枢绕组内的()变换为电刷上的直流电势。

正确答案是:交流电势6、如图所示为他励直流电动机的机械特性曲线组,表示的是()的人为机械特性。

7、如图所示为他励直流电动机的工作特性曲线,下述表达正确的是()。

8、如图所示他励直流电动机机械特性与负载机械特性曲线的交点a,b,c,d,下述表达正确的是()。

二、判断题(每小题5分,共40分)△T>0, 9、当传动系统做旋转运动时,作用在电动机轴上的电磁转矩T和负载转矩TL之差,即T-TL=b T称为动态转矩,当即d n/dt>0时,系统处于加速运行状态。

()正确的答案是“对”。

10、如图所示的负载机械特性属于恒功率负载机械特性。

()正确的答案是“错”。

11>如图所示的电动机机械特性(曲线1)与负载机械特性(曲线2)相交的交点分别为C、D和E,则C点不是稳定运行点,D点是不稳定运行点,E点是稳定运行点。

()。

正确的答案是“错”。

12、直流电机的主磁极是产生电动势的部件。

()正确的答案是“错”。

13、直流电动机工作时,其电枢绕组中的电流是交流电流。

()正确的答案是“对”。

14、直流电动机的转速大小与励磁电流大小、电枢回路电阻值和所加电源电压的极性有关。

正确的答案是“错”。

15、如图所示为他励直流电动机的机械特性曲线组,表示的是电枢回路串电阻的人为机械特性。

()正确的答案是“错”。

16、如图所示为他励直流电动机四象限运行的机械特性曲线,曲线1是正向电动运行状态,曲线2是能耗制动运行状态,曲线3是反向电动运行状态。

电气传动与调速系统总复习 (2)

电气传动与调速系统总复习 (2)

一、选择题★机电传动系统稳定工作时中如果T M >T L ,电动机旋转方向与T M相同,转速将产生的变化是 加速 。

★机电传动系统中如果T M <T L ,电动机旋转方向与T M 相同,转速将产生的变化是 减速 。

★机电传动系统稳定工作时,如果T M =T L ,电动机旋转方向与T M相同,转速将产生的变化是 匀速 。

★机电传动系统稳定工作时,如果Tm>T L 电动机旋转方向与Tm相同,转速将 加速 ★机电传动发展的第一阶段是采用 成组拖动 的拖动方式 ★设电动机某一转动方向的转速n 为正,则约定电动机转矩T M 与n ____一致___的方向为___正向__。

★___位能转矩 __的作用方向恒定,与运动方向无关。

★起重机吊一个重物升降时,负载的机械特性是 _位能型恒转矩___。

★下面哪个部分是属于直流电动机的定子部分? 励磁绕组 ★复励直流电机的励磁绕组和电枢绕组是 一部分串联其他的并联 。

★直流电动机最常用的启动方式是___降压启动__。

★直流电动机调速系统,若想采用恒功率调速,则可改变__Φ。

★直流电动机调速系统,若想采用恒转矩调速,则可改变_U 。

★_调压调速 的调速方式可实现对恒转矩型负载的无极调速。

★τm 是反映机电传动系统___机械惯性 ___的物理量。

★加快机电传动系统的过渡过程,可以减少___GD 2__。

★绕线式异步电动机采用转子串电阻启动时,所串电阻愈大,启动转矩___不一定____。

★一台三相异步电动机运行时转差率为25.0=s ,此时通过气隙传递的功率有 %25的转子铜耗 。

占电磁功率(Pem)的25% ★绕线式三相异步电动机,转子串电阻起动时 起动转矩增大,起动电流减小 。

★设计在Hz f 501=电源上运行的三相感应电动机现改为在电压相同频率为Hz 60的电网上,其电动机的 Tst 减小,Tmax 减小 。

★三相异步电动机正在运行时,转子突然被卡住,这时电动机的电流会____增加_____。

《电气传动及调速系统》复习题卷及答案

《电气传动及调速系统》复习题卷及答案

《电气传动与调速系统》复习题一、填空1.交流异步电动机常用的调速方法有变极对数、变转差率、变频。

2.三相线绕式异步电动机的启动方法有逐级切除启动电阻法、频敏变阻器启动法。

3.直流他励电动机带动恒转矩负载运行,若电枢回路串电阻,则此时电动机转速下降,电动机转矩不变。

4.他励直流电动机,现正运行在正向电动状态,现采用电源反接制动停车,则应把电动机电枢电压的方向换一下即“+”“-“极性交换。

5.异步电动机采用能耗制动时,首先将定子绕组从三相电源断开,并立即在电枢中串接一个电阻将电枢短接通入直流电流。

6.在脉动磁场作用下的单相异步电动机是没有启动能力,所以为了解决这一问题,通常采用电容分相式或罩极式单相异步电动机。

7.电动机在调速过程中,保持电枢电流不变情况下,输出转矩不变的调速称为恒转矩调速,输出功率不变的调速称为恒功率调速。

在直流电动机调速方法中,调压调速是恒转矩调速,弱磁调速是恒功率调速。

8.在单闭环直流调速系统中,放大器采用PI调节器的系统称为比例积分调节系统,采用P调节器的系统称为比例调节系统。

9.调速系统主要技术指标有静态指标、动态指标。

10.调速系统的静态指标有静差度、调速范围、调速的平滑性。

11.调速系统的动态性能指标最大超调量、过渡过程时间、振荡次数。

p305 12.在单闭环直流调速系统中,若闭环和开环系统的理想空载转速一样,则闭环系统给定信号应为开环系统的给定信号1+K倍。

13.在给定电压相同时,闭环理想空载转速为开环理想空载转速1/(1+K)倍。

P310 14.晶闸管导通之后,要恢复其阻断状态,必须把阳极正向电压降低到一定值或断开或反方向。

15.直流调速系统中,常采用的反馈形式有转速负反馈、电动势负反馈、电压负反馈、电流正反馈。

16.在开环控制系统中,控制量(输入量)对被控制量(输出量)只有单向的控制。

17.直流电动机常用的调速方法有电枢电路外串电阻、改变电机主磁通、改变电机电枢供电电压。

电气传动与调速系统课程期末复习指导(20171207教学活动)
