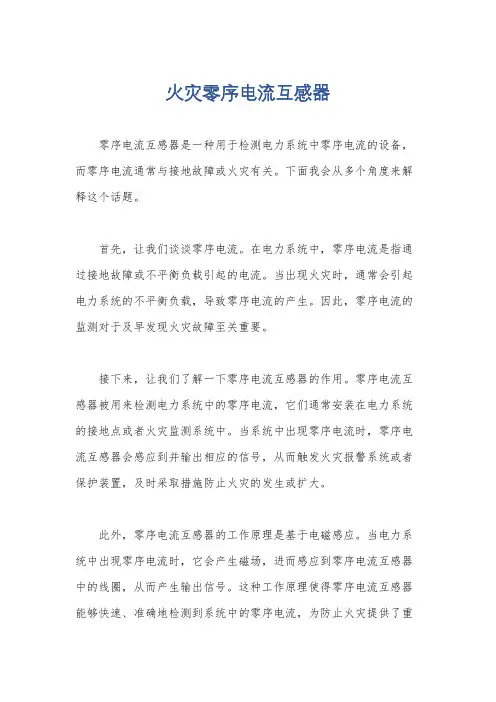

火灾零序电流互感器
火灾零序电流互感器
零序电流互感器是一种用于检测电力系统中零序电流的设备,而零序电流通常与接地故障或火灾有关。
下面我会从多个角度来解释这个话题。
首先,让我们谈谈零序电流。
在电力系统中,零序电流是指通过接地故障或不平衡负载引起的电流。
当出现火灾时,通常会引起电力系统的不平衡负载,导致零序电流的产生。
因此,零序电流的监测对于及早发现火灾故障至关重要。
接下来,让我们了解一下零序电流互感器的作用。
零序电流互感器被用来检测电力系统中的零序电流,它们通常安装在电力系统的接地点或者火灾监测系统中。
当系统中出现零序电流时,零序电流互感器会感应到并输出相应的信号,从而触发火灾报警系统或者保护装置,及时采取措施防止火灾的发生或扩大。
此外,零序电流互感器的工作原理是基于电磁感应。
当电力系统中出现零序电流时,它会产生磁场,进而感应到零序电流互感器中的线圈,从而产生输出信号。
这种工作原理使得零序电流互感器能够快速、准确地检测到系统中的零序电流,为防止火灾提供了重
要的支持。
最后,零序电流互感器在火灾监测系统中的应用越来越广泛,它们不仅可以用于工业和商业建筑的火灾监测,也可以用于电力系统的故障检测和保护。
通过及时监测和响应零序电流,零序电流互感器有助于提高火灾安全性,保护人们的生命财产安全。
总的来说,零序电流互感器在火灾监测和电力系统保护中起着至关重要的作用,它们通过监测和检测系统中的零序电流,帮助预防和减少火灾的发生,保障了电力系统和建筑物的安全。
零序电流互感器的安装步骤安装注意事项
零序电流互感器的安装步骤及安装注意事项零序电流互感器是用来检测零序电流的,它的构造与普通穿心式电流互感器相仿,只是它的一次绕组是被保护系统的三个相的导线(三相的导线一起穿过互感器环形铁心),二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中,零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时,通过零序电流互感器一次侧三相电流的矢量和为零,当发生单相接地故障时,铁心中出现零序磁通,该磁通在二次绕组感应出电动势,二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
零序电流互感器的安装步骤、安装注意事项、怎么选择?选择注意事项!一起来看看吧!零序电流互感器的安装步骤1、整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。
2、开口式互感器不受电缆敷设与否的限制,具体方法如下:(1)拆下互感器〃K1 ' 〃、〃K2 '〃的联接压片(圆形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下),互感器便分为两部分。
(3)把互感器套在电缆上,将接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝),互感器两部分要对齐以免影响性能。
(4)将联接片固定在〃K1 ' 〃、〃K2 '〃上(圆形互感器无此项要求)。
(5)内孔>120mm的互感器如水平安装时,请加非导磁支架。
零序电流互感器安装注意事项1、安装存在的问题(1 )零序电流互感器’> 电流互感器应装在开关柜底板上面,应有可靠的支架固定。
但有些厂家或施工单位将零序电流互感器’> 电流互感器安装在开关柜底板下面的支架上,更有甚者将零序电流互感器’> 电流互感器捆绑在电缆上,这违背了开关柜全封闭原则,既不安全,也不防尘,更不防小动物,留下很多隐患。
ER-LH零序电流互感器装置说明书
BEIJING DOCE CIENCIA Y TECNOLOGÍA CO., LTD.manualER-LH S e c u e n c i a c e r o d e l t r a n s f o r m a d o r d e c o r r i e n t e电力智能终端系列ER-LH系列零序电流互感器使用说明书北京一二科技有限公司北京市海淀区上地信息路1# (国际科技创业园电话:010 - 8289 3855 • 8289 3856 传真:010 - 8289 3556邮政编码:100 085网址:ã版权所有2006-2007ERS10.100 003.01目录1. 概述 (12. 型号说明 (13. 使用条件 (14. 技术参数 (15. 安装 (26. 定制 (27. 订货须知 (28.附录 (2ER-LH系列零序电流互感器(高灵敏度参数表 (3ER-LH系列零序电流互感器(高精度参数表 (4ER-LH XX Y系列圆形零序电流互感器主要技术数据 (8 ER-LH系列零序电流互感器选型参考 (8服务指南 (9ER-LH 系列零序电流互感器说明书ERS10.100.003.01 11 . 概述北京一二科技有限公司是北京市高新技术企业,有多年零序电流互感器的专业生产经验,产品质量优于国标GB1208-2006《电流互感器》,并通过了电力工业部电气设备质量检测中心型式试验。
产品已广泛用于电力、冶金、化工、煤炭、建材等行业,并有大量产品出口。
ER-LH 系列零序电流互感器(电缆型有各种容量、变比、准确级、准确限值系数的高精度零序电流互感器,还有与小电流接地选线等装置、各种继电器等配套的高灵敏度零序电流互感器,分一体式和组合式两类。
采用ABS 工程塑料外壳、树脂浇注而成,具有全密封、绝缘性能好、外形美观、灵敏度高、线性度好、运行可靠、安装方便等特点,规格品种多,适应各种继电器、各种装置的需要,也适应电力系统各种运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地的需要。
ZB-LJK、LXK系列零序电流互感器
ZB-LJK/LXK系列零序电流互感器详细说明书保定众邦电气有限公司BAODING ZHONGBANG ELECTIC CO.,LTD一、概述保定众邦电气有限公司是高新技术企业, 有长期的零序电流互感器的生产经验,质量优于国标GBl208—1997《电流互感器》。
产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点,该产品已用于国家许多重点工程。
我公司生产ZB-LJ(X)K 系列、孔径φ40mm ~φ300mm 的零序电流互感器(电缆型),用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用,使装置元件动作实现保护或监控。
互感器采用ABS 工程塑料外壳,全密封树脂浇注而成,外形美观、安装方便、节省安装空间。
有各种容量、变比、准确限值系数的高精度零序电流互感器,产品分整体式和组合式两类,规格品种多,可适应各种保护装置的需要,和电力系统各种运行方式(中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地)的需要。
二、型号说明三、使用条件1、环境温度: -10℃~60℃ ,日平均气温不超过+40℃。
2、海拔不超过1000m (高原使用时定货时要注明)。
3、相对湿度 < 85%。
4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
四、安装1、整体式零序电流互感器要在敷设电缆前进行安装,电缆安装时穿过互感器。
2、开口式互感器安装可以随时进行,具体安装方法如下: (1)拆下互感器“ K1 ”、“ K2 ”的联接压片。
X )注:(K )--组合式 (开口式); LXK:圆形开口(2)将互感器顶部两条内六角螺栓松开拆下,互感器分成两部分。
(3)将互感器套在电缆上,把两个接触面擦干净,涂上一层防锈油,对好互感器两部分然后拧上内六角螺栓,互感器两部分要对齐以免影响性能。
(4)将联接片固定在“ K1 ”、“ K2 ”上。
(5)同一个开口式互感器上下两部分不可与其他互感器互换。
LXK-80零序电流互感器说明书
型号
d
D
H
A
B
C
LXK-φ80
80
160
180
120
104
122
LXK-φ100
100
180
200
120
104
122
LXK-φ120
120
200
220
120
104
122
LXK-φ140
140
220
240
120
104
122
LXK-φ150
150
230
250
120
104
122
LXK-φ180
LXK-φ80(100、120、140、150、180、185、250)系列零序电流互感器适用于额定频率50Hz或60Hz、额定电压10kV及以下的小电阻电流系统中供电缆接地保护用。
产品执行标准为GB 1208《电流互感器》。
型号及其含义
正常使用条件
安装场所:户内。
环境温度:最高气温40℃;最低气温-5℃;日平均气温不超过30℃。
180
260
280
120
104
122
LXK-φ185
185
265
285
120
104
122
LXK-φ250
250
370
405
180
148
180
大气条件:大气中无严重污秽。
技术参数
继电器型号
继电器线圈连接方式
继电器刻度值
一次零序电流值(A)
DD-11/60
DD-1/60
串联
15×1
2.4~4.5
零序电流互感器选型手册
零序电流互感器选型手册零序电流互感器选型手册ISO9001国际质量认证企业零序电流互感器选型手册保定市伊诺尔电气设备有限公司零序电流互感器设计选型参考手册一、概述保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT,它的一次绕组为穿过CT内孔的三相一次导体电缆,它的一次电流是一次三相电流的向量和(在正常、三相平衡时为0),当发生一次系统单相接地时三相平衡关系被打破,这时零序电流互感器的二次就有电流输出,供给保护装置,实现保护和监控。
零序电流互感器的一次绝缘就是电缆自身绝缘,所以这种零序电流互感器可以套在任一电压等级的电缆上。
二、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。
1、小电流选线装置用零序电流互感器小电流选线装置本身没有整定值,零序电流只是装置的判据之一,要求零序电流互感器在一次接地电流较小时,和非金属性接地时,零序电流互感器也要有一定的输出,来满足装置启动的门坎值。
装置本身的负载阻抗并不大,但需要通过电缆将各个零序电流互感器与装置连接起来,所以电缆的阻抗就是零序电流互感器的主要负载阻抗,这种零序电流互感器的负载阻抗一般为2.5Ω左右,经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用:变比:150/5 容量:5VA或变比:40/1 容量:2.5VA 这两种零序电流互感器在负载阻抗2.5Ω时,一次1A,二次输出在20mA左右,一次40A时二次≥1A,没有严格的变比关系。
2、与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω,COS Φ=0.8,我公司生产的ENR—LJ(K)××A型零序电流互感器是其配套产品,二次电流60mA时零序电流互感器一次电流≤4A。
3、与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω,COS Φ=0.8,我公司生产的ENR—LJ(K)××B型零序电流互感器是其配套产品,二次电流0.2A时零序电流互感器一次电流≤10A。
AK-LH电子版说明书.
一、概述…………………………………………………………………………1 二、型号说明……………………………………………………………………1 三、使用条件……………………………………………………………………1 四、技术参数……………………………………………………………………1 五、安装…………………………………………………………………………2 六、定制…………………………………………………………………………2 七、订货须知……………………………………………………………………2 附录一、AK-LH 系列零序电流互感器(高灵敏度)参数表…………………3 附录二、AK-LH 系列零序电流互感器(高精度)参数表……………………4 附录三、AK-LHxxY 系列圆形零序电流互感器参数表………………………8 附录四、AK-LH 系列零序电流互感器选型参考………………………………8 附录五、AK-LH 系列零序电流互感器重量参考………………………………8 附录六、AK-LHS 系列零序电流互感器说明…………………………………9
5;10 6.5-1
5 10
10-1 5
80 196 165 49 173 M8 5;10 5;10 13-1
5;10 20-1
5
50/1
5
50/5 10P 10
75/1 10
75/5
5;10 5-1
5
10
5-1
100/1
5
100/5 10P
10
150/1
10
150/5
20
5;10
5
6.5-1
10
100 216 187 54 193 M8
75/5
5 5-1
10
100/1
零序电流互感器说明书
LBD-LCT型零序电流互感器说明书批准:审核:校核:编写:目录1. 简介 ...............................................................................................................2.使用环境 .......................................................................................................3.零序电流互感器技术指标 ............................................................................4.外型及安装尺寸(所有互感器均提供整体式和开口式两种规格) ..........5.安装使用说明................................................................................................6.注意事项 .......................................................................................................7.现场电缆与互感器规格选择参数.................................................................1.简介LBD-LCT型零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测合格,具有精度高、线性度好、运行可靠、安装方便等特点,特别是LBD-LCT普通型零序电流互感器也能适应于零序电流在1A、2A的系统。
外形设计为圆形和方形两种,美观合理、结构新颖。
零序电流互感器使用说明
零序电流互感器使用说明一、概述零序电流互感器在电力系统产生零序接地电流时与继电保护装置与信号配合使用,使装置元件动作,实现保护或监控。
DH—LJ系列零序电流互感器使电缆型,采用ABS工程塑料外壳,树脂浇注成全密封,绝缘性能好,外形美观。
具有灵敏度高,线性度好,运行可靠,安装方便等特点。
器性能优于一般的零序电流互感器,使用范围更广泛,不仅适应电磁型继电保护,还能适应电子和微机保护装置,用户可根据系统的运行方式,中性点有效接地或中性点非有效接地的不同,选用相应的零序电流互感器。
二、型号说明DH-L J XX DEFGDH-L J K XX DEFG三、使用条件1、环境温度:最高温度+80℃,最低气温℃。
2、海拔不超过1000m(高原使用时特殊订货)。
3、相对湿度<85%。
四、产品类型及主要数据1、交流电压0.4KV及以上(电缆)。
2、电网频率50Hz。
3、同名端:一次由L1侧穿入、二次为K1。
4、型号及数据、外形尺寸见图表。
五、安装1、整体式互感器安装要在铺设电缆前进行,电缆铺设时穿过互感器。
2、开口式互感器安装不受电缆铺设与否的限制,具体安装方法如下:① 拆下互感器“K′1” 、“K′2”的联接片。
② 将互感器项部两条内六角螺栓松开扯下,互感器就分成两部分。
③ 将互感器套在电缆上,把两个接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分,然后拧上内六角螺栓,互感器两部分要对齐以免影响性能。
④ 将联接片固定在“K′1” 、“K′2”上。
⑤ 开口式互感器上下两部分不可与其他互感器互换。
六、定制由于电力系统的快速发展,运行方式多种多样,各类型的保护及装置层出不穷,又有大批的保护装置进口,所需要的零序电流互感器种类也就很多,我公司可根据用户需要,设计生产各种零序电流互感器和各种孔径的互感器以及其配套的保护装置内的传感器。
七、订货时请说明1、产品型号,内孔直径(mm)。
2、一次零序电流、二次电流(或电流比)。
三辉电气 SH-LDH系列 零序电流互感器 说明书
附表二(保护用零序电流互感器技术参数)
保定市三辉电气有限公司产品说明书
型号
SH-LDHJ80 SH-LDHJ100 SH-LDHJ120
(开口式) SH-LDHJ80 SH-LDHJ100 SH-LDHJ120
(整体式)
SH-LDHJ140 SH-LDHJ160 SH-LDHJ180
额定电流比(A)
额定二次负荷((Ω))
40/1、 50/1
75/1、 100/1
1~3
150/1、 350/5
地脚
h
内螺孔
80
M10
95
M10
115
M10
118
M10
165
M12
165
M12
165
M12
准确级
5
地址:河北省保定市高开区竞秀街 295 号 E-mail: bdshdq@
-5电话:0312-3113229、2298082 传真:0312-3113690
二次零序电流 (A)
0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
SH-LDHJ140
140
300
268
81
270
217
179 M12
SH-LDHJ160
160
300
268
81
270
零序电流互感器说明书
1 2.5 5
5-1
10P5
及以
HY-LJ80J 上 HY-LJK80J
80 195 168 47 175 144 122 M8
50:5
75:5
100:5 150:5 200:5
5 10
5-1 10P5
及以
上
50:1 50:5 75:1
1 2.5 5
10
5-1
10P5 10P10
10P5
75:5
10
一、概述
零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使 用,使装置元件动作,实现保护或监控。
HY-LJ 系列零序电流互感器是电缆型,采用 ABS 工程塑料外壳,树脂浇注成全 密封,绝缘性能好,外形美观。产品包括各种孔径(Φ40~Φ240)、容量、变比、 准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的 高灵敏度零序电流互感器,具有运行可靠、安装方便等特点。使用范围广泛,不仅 适应电磁型继电保护,还能适应电子和微机保护装置。用户可根据系统的运行方式, 中性点有效接地或中性点非有效接地的不同,选用相适应的零序电流互感器。
·交流电压 0.4KV~66KV ·电网频率 50HZ ·同名端一次由“L1” 侧穿入,二次为“K1”。
五、安装
·整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。 ·开口式互感器不受电缆敷设与否的限制,具体步骤如下: (1)拆下互感器“K1”、“K2”的连接片。 (2)拆下互感器顶部两条内六角螺栓,将互感器分成两部分。 (3)将互感器套在电缆上,把两个接触面擦干净,薄薄涂上一层防锈油,对好互 感器两部分,然后拧上内六角螺栓。互感器两部分要对齐,以免影响性能。 (4)将连接片固定在“K1”、“K2”上。 (5)内孔>120mm 的互感器如水平安装时请加非导磁支架。 注意:开口式互感器上下两部分不可与其它互感器互换。
零序电流互感器说明手册
LBD-LCT型零序电流互感器精心整理编写:精心整理精心整理目录1.2.3.4. 外型及安装尺寸(所有互感器均提供整体式和开口式两种规格) (7)5. 安装使用说明 (18)6. 注意事项 (18)精心整理7. 现场电缆与互感器规格选择参数 (18)精心整理1.简介具有精Array绝缘性3.3同名端:一次由互感器正面“L1”侧穿入,二次为“K1”。
3.4型号及数据、外型尺寸详见后续图表。
3.5 普通零序电流互感器零序电流:一次侧输入电流1A~36A(36A以上定做),二次侧输出电流20mA~300mA,提供4个接线端子可选。
精心整理3.6二次负荷电阻:≤1.0Ω4.外型及安装尺寸(所有互感器均提供整体式和开精心整理精心整理精心整理精心整理备注:内径260mm及以上的普通零序电流互感器外型和安装尺寸订货时以图纸为准。
4.2特制零序电流互感器为适应电力行业电网扩容需要,我公司还生产各种大电流零序互感器,主要配合我公司MLN98微机小电流接地选线装置使用,应用范围较普通零序产品有显著扩大。
其性能、型号及尺寸如下:精心整理精心整理方形:单位:毫米精心整理精心整理精心整理精心整理1、产品型号、内孔直径;2、一次零序电流、二次零序电流(或电流比);注:Ø8.5孔为通孔,可做为水平安装用。
圆形互感器外形尺寸图精心整理注:圆形互感器根据技术参数提供四位接线端子(K1、K2、K3、K4)和两位接线端子(K1、K2)两种规格。
5.安装使用说明5.1零序电流互感器要远离其它较强磁场或导磁体以防干扰造成影响。
5.25.7在安装6.1精心整理精心整理精心整理。
单相零序电流互感器
单相零序电流互感器
首先,单相零序电流互感器的工作原理是基于法拉第电磁感应
定律。
当电流通过互感器的一侧(一次侧)流过时,会在另一侧
(二次侧)感应出一个与一次侧电流成比例的电流。
零序电流互感
器的特殊之处在于它能够检测系统中的零序电流,即通过中性点的
电流。
其次,单相零序电流互感器通常用于保护装置中,以便在发生
对称故障或非对称负载时能够及时检测到零序电流,并触发保护动作。
这有助于防止系统中出现接地故障或其他故障情况,保障电力
系统的安全运行。
此外,单相零序电流互感器的安装位置通常是在中性点接地处,以便能够准确地感知零序电流的变化。
在实际应用中,需要根据系
统的特点和需求来选择合适的单相零序电流互感器,并严格按照相
关标准和规范进行安装和调试。
总的来说,单相零序电流互感器在电力系统中起着重要作用,
能够及时准确地检测系统中的零序电流,从而保护系统设备和人员
的安全,确保电力系统的稳定运行。
希望以上信息能够对你有所帮助。
如果还有其他问题,欢迎继续提问。
LH(零序电流互感器)
LH 零序电流互感器1.概述LH 系列零序电流互感器是我公司针对电力系统零序电流产生的特点,研制生产 的一种性能稳定,安全可靠的电缆型电流互感器。
可满足电力系统各种运行方式(中 性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)的需要。
本公 司作为专业零序电流互感器生产厂家,根据电力系统特点生产的系列零序电流互感器 除满足一般要求外,还能满足一些场合的特殊要求,每只互感器可以同时满足三个变 比要求,同时具备公司常规产品的优良性能及特点。
该系列产品已广泛在电力、冶金、 煤炭、石化、建材等行业的供(配)电系统中大量使用。
2.特点(1)安装方便。
提供整体式和两半圆开启式两种。
开启式可在不断开电缆情况下 使用。
(2)品种多样。
内径 Φ80mm 、Φ100mm 、Φ120mm 、Φ140mm 、Φ160m 、 Φ180mm 、Φ200mm 、Φ220mm 、Φ240mm 可任意选择。
(3)外形美观。
外壳为 ABS 工程塑料,内部为环氧树脂浇注,全密封、高绝缘。
(4)性能可靠。
产品通过了电力工业部电气设备质量检验测试中心的检测试验。
线性度好、准确度高。
3. 型号说明内孔直径特殊要求大电流系统(无是小电流系统)互感器零序电流(m m )D L H D /T ——X X4.技术参数(1)交流电压:0.38-66KV(2)电网频率:50Hz(3)同名端:一次由互感器正面“L1(或P1)”侧穿入,二次侧为“K1(或S1)”等端子。
(4)型号,数据及外形尺寸详见图表。
5.安装方法(1)整体式互感器要在接好电缆头以前安装,电缆穿过互感器。
(2)开启式互感器可随时安装,方法如下:<1>拆下互感器K1'、K2'(或S1'、S2')连接片及互感器内六角螺栓。
<2>将打开的互感器两个接触面擦净,涂上少许防锈油。
<3>仔细对齐两个接触面,拧紧内六角螺栓,在K1'、K2'(或S1'、S2')上固定紧连接片。
LJK(LXK)零序电流互感器使用说明书
HS-LJK(LXK)系列零序电流互感器使用说明书市华硕电气目录一、概述 (2)二、型号说明 (2)三、使用环境及条件 (2)四、产品类别及主要数据 (2)五、安装 (2)六、定货说明 (3)七、定制 (3)八、HS-LJK系列零序电流互感器的外形、安装尺寸及技术参数 (3)九、保护用零序电流互感器的外形、安装尺寸及技术参数 (5)十、HS-LXK系列的外形、安装尺寸及技术参数 (7)十一、电缆、互感器配合参考 (9)十二、互感器的选择 (9)HS-LJK(LXK)零序电流互感器一、概述零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用,使装置元件动作,实现保护或监控。
HS-LJK、HS-LXK系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封;使用绝缘油制冷切割工艺,有效避免了互感器在长期使用过程中的锈蚀。
绝缘性能好,外形美观。
具有灵敏度高、线性度好、运行可靠、安装方便等特点。
其性能优于一般的零序电流互感器,使用围广泛,不仅适用于电磁型继电保护,还能适用于电子和微机保护装置。
用户可根据系统的运行方式,中性点有效接地或中性点非有效接地的不同,选用相适应的零序电流互感器。
二、型号说明HS-LJK XX JHS-LXK XX华硕电气保护用大容量零序电流互感器径外形(JK为方形,XK为圆形)三、使用环境及条件·环境温度:-10℃~40℃·大气压力:80~110KPa·空气相对湿度:90%(25℃)、50%(40℃)四、产品类别及主要数据·电压:0.38KV~66KV ·电网频率:50Hz·同名端一次由“L1”侧穿入,二次为“K1”·型号、主要数据、外形尺寸参见图一、图二、表一、表二、表三、表四。
五、安装·整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。
·开口式互感器不受电缆敷设与否的限制,具体方法如下:(1)拆下互感器“K1ˊ”、“K2ˊ”的联接压片(圆形互感器无此项要求)。
零序电流互感器使用说明.
零序电流互感器使用说明
一,型号含义:
LZH-L J /X
电流互感器
接地保护
X为圆形K(开口式)二,外形尺寸:
型号:LZH_LJK
零序电流互感器外型示意图
注:其中孔径为¢M,长为L高为H厚度为D,地脚中心距为E,B、C为四孔间尺寸,¢8.5孔为通孔,可做水平安装用。
型号:LZH-LXK型
注:其中孔径为Ф,长为L高为H厚为D,地脚中心距为A
三,外形安装尺寸:
LZH-LJK系列外形安装尺寸
LZH-LXK系列外形安装尺寸
三,LZH-LJK系列:常用变比(特殊变比根据客户要求设计制作)
LZH-LXK系列:常用变比(特殊变比根据客户要求设计制作)
四,现场电缆与互感器规格选择参数:
防冻防裂,环氧浇注树脂,外壳好。
零序电流互感器
零序电流互感器
零序电流互感器
零序电流互感器是电力系统中重要的保护装置之一。
它是一种能够测量电网中的零序电流的设备,用于检测电网中的零序电流是否超出规定的允许值,保护电线路和设备免受过大的零序电流的侵害。
零序互感器是一种特殊的电流互感器,由一个磁芯和一个线圈组成,磁芯可以把电流的磁感应变换为磁场。
线圈能够把磁场变换为电压,从而实现测量零序电流的目的。
零序互感器具有高精度、高稳定性、低耗能、高可靠性等优点,其可以实现自动检测和报警,确保电网的稳定运行。
此外,零序互感器具有较宽的测量范围,可以满足不同电力系统的测量需求。
零序互感器可以应用于大型电厂、高压变电站、发电厂、用电企业等,可以实现系统的及时监测和保护,为电力系统的安全运行提供保障。
总之,零序互感器在电力系统中具有重要的作用,这种装置不仅能够有效检测零序电流,而且可以保护电网和设备免受过大的零序电流的侵害,为系统的安全运行提供了重要的保障。
零序电流互感器
零序电流互感器1用途及性能要求零序电流互感器是一种专门用来变换零序电流的电流互感器。
它分为:三相输电线穿过二次绕组的单台零序电流互感器;三台单相保护用电流互感器组成的零序电流互感器组,又称零序电流滤过器。
1.1单台零序电流互感器(@)接在三相输电线上这种零序电流互感器仅用于中性点绝缘系统中的单相接地时需断路器跳闸的保护,多用于低电压系统又分为电缆式和母线式。
中压系统中用的单台零序电流互感器,例如20kV发电机母线上的零序电流互感器,三相母线的绝缘较难解决。
如图1所示,三相输电线同时穿过互感器绕组的窗口,三相输电线即是零序电流互感器的一次绕组。
正常运行时,系统三相电流的相量和等于零,零序电流图1零序电流互感器用于线路单相接地保护互感器的二次绕组没有电流输出。
当某一线路发生单相接地故障时,例如图1中第in条线路的A相接地,各条线路的A相对地的电容均波短接,8、C两相的电容电流都经接地点流回电源,如图中箭头所示。
线路ni上的零序电流互感器的一次电流最大,达到零序保护继电器的最小动作电流值,保护装置动作。
线路I和n上的零序电流互感器虽然也有一次电流,但是都小于继电器的最小动作电流,保护装置不会动作。
中性点绝缘系统中发生单相接地故障时,非故障相电压升高J3倍。
图1中B、C相电压均升高J3倍,它们间的相位角由无故障时的120°变成60°,B、C相对地电容电流之和将升到无故障时每相对地电容电流I C的3倍。
在图1中,线路I和H上的零序电流互感器一次电流是本线路的3I C,而线路III上的零序电流互感器一次电流则是所有非故障线路3I C之和。
故继电器的最小动作电流要大于本线路的3I C,以保证其他线路接地短路时本线路的继电保护装置不动作。
这种零序电流互感器用于变压器绕组接地保护(也可用于发电机或电动机绕组接地保护)时的结线见图2所示。
当变压器绕组发生一点接地时,只要故障电流(零序电流)达到继电器的最小动作电流,继电保护装置即可动作。
电流互感器说明
1.用途本产品为配合接地检测用的高精度零序电流互感器,在电力、石油、化工、铁路、煤炭、纺织等各系统里的发电厂、变电站、开关站中,用于不接地系统、经消弧线圈接地系统(通称为小电流接地系统)的电力系统中0.6~66KV线路上,配合微机式接地检测装置或带接地检测功能的微机保护,选择出接地线路,正确切除故障。
本产品也可与共用发电机母线的中小型发电机的零序方向电流定子接地保护配套使用,保证定子接地保护有选择性准确动作。
本产品在原方(接地)电流很宽的范围内,从0.2A到100A均可保证足够的准确度,以保证在各种接地方式下接地选线的正确性。
本产品可与本公司生产的ATX-99型、北京天利自动化设备研究所生产的TLX-99型和国内、外各厂家生产的微机式接地检测装置或西门子公司、北京四方继保自动化公司、阿城继电器股份公司、黑龙江光宇集团公司和国内、外各厂家生产的带接地检测功能的微机保护配套应用,使之充分发挥作用,准确选出接地线路。
2.型号、规格2.1型号及其含义L J W Z -------------规格代号,见表1;------------------环氧树脂浇注式;--------------------与微机装置配套;-----------------------零序接地检测用;--------------------------电流互感器;2.2规格:见表1LJWZ-3、LJWZ-4和LJWZ-5型用于不接地系统或经消弧线圈接地系统(小电流接地系统);3.结构本互感器由铁心、绕组和π形电镀钢质支架等元、器件组成。
铁心是用优质高导磁合金材料卷绕制成的环形铁心,外形尺寸见图1、图2和图3。
使用时高压电缆或引线需由其内孔中穿过。
π形电镀钢质支架用于将本互感器按装在高压开关柜或电缆支架上,安装开孔尺寸见图4A和图4B。
安装方式有两种,一种是带支架的一般安装方式,安装开孔尺寸见图4(A)。
当安装互感器的位置很小时,可以将互感器的支架取下,直接利用安装支架的4个螺孔安装,此时安装开孔尺寸见图4(B)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
零序电流互感器说明书集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
L B D-L C T型零序电流互感器
说明书
批准:
审核:
校核:
编写:
目录
1.简介
LBD-LCT型零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测合格,具有精度高、线性度好、运行可靠、安装方便等特点,特别是LBD-LCT普通型零序电流互感器也能适应于零序电流在1A、2A的系统。
外形设计为圆形和方形两种,美观合理、结构新颖。
适合于电力、冶金、煤炭、铁路、石油、化工、建材等行业的供电系统中使用。
LBD-LCT系列零序电流互感器是电缆型,采用ABS工程塑料外壳,树脂浇注成全密封,绝缘性能好,外型美观,具有灵敏度高、线性度好、运行可靠、安装方便的特点,其性能优于一般的零序电流互感器。
应用范围广泛,不仅适用电磁型继电保护,还能适用于电子和微机保护装置,用户可根据系统的运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)选用相适应的零序电流互感器。
2.使用环境
环境温度:-10℃~+60℃,日平均气温不超过+40℃。
相对湿度:<85%。
大气压力:80kPa~200kPa。
周围介质无导电尘埃与导电金属或使绝缘损坏腐蚀性气体、霉菌等。
3.零序电流互感器技术指标
交流电压:~66kV。
电网频率:50Hz。
同名端:一次由互感器正面“L1”侧穿入,二次为“K1”。
型号及数据、外型尺寸详见后续图表。
普通零序电流互感器零序电流:一次侧输入电流1A~36A(36A以上定做),二次侧输出电流20mA~300mA,提供4个接线端子可选。
与我公司MLN98型微机小电流系统接地选线装置配用的接线端子选用说明:
二次负荷电阻:≤Ω
4.外型及安装尺寸(所有互感器均提供整体式和开口式两种规格)
普通零序电流互感器
圆形:单位:毫米
方形:单位:毫米
备注:内径260mm及以上的普通零序电流互感器外型和安装尺寸订货时以图纸为准。
特制零序电流互感器
为适应电力行业电网扩容需要,我公司还生产各种大电流零序互感器,主要配合我公司MLN98微机小电流接地选线装置使用,应用范围较普通零序产品有显着扩大。
其性能、型号及尺寸如下:
圆形:单位:毫米
方形:单位:毫米
注:内径260mm及以上的普通零序电流互感器外型和安装尺寸订货时以图纸为准。
订购以上产品请详细注明系统零序电流的具体数值。
大容量零序电流互感器
为适应中性点小电阻接地系统,我公司还制造各种大容量零序互感器。
系统零序电流范围600A、450A、300A、250A、200A、150A、100A、75A、50A,二次电流5A或1A,容量30VA、20VA、15VA、10VA或5VA,皆可为用户订制,外型尺寸参照特制零序电流互感器。
电气技术参数如下(实例列举部分,以定货合同为准):
其中LCT-4D提供一款特制型号,尺寸和电气技术参数如下:
方形:单位:毫米
电气技术参数(实例列举部分,以订货合同为准):
定货提供如下数据:
1、产品型号、内孔直径;
2、一次零序电流、二次零序电流(或电流比);
3、二次负荷容量(VA)或负载阻抗;
4、准确级(如果有);
方形互感器外形尺寸图
注:孔为通孔,可做为水平安装用。
圆形互感器外形尺寸图
注:圆形互感器根据技术参数提供四位接线端子(K1、K2、K3、K4)和两位接线端子(K1、K2)两种规格。
5.安装使用说明
零序电流互感器要远离其它较强磁场或导磁体以防干扰造成影响。
电缆终端盒(电缆头)的接地线应和被监测电缆同时穿过互感器内孔并与电缆的金属外壁保持绝缘。
接线端子侧向上。
零序电流互感器的“K1”接装置零序电流信号回路的“*”端。
另一端接地并引至装置的无“*”端。
非使用端子在运行中必须保持开路。
使用地脚螺丝水平安装后的零序电流互感器其上方作用力不得超过5kg。
整体的互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器;开口的零序互感器,在安装前拆成两半,其端面一定要擦净,并在铁芯端面均匀涂上一薄层凡士林,防止生锈。
安装时上下两片要求对正,铁芯接触要严密,两螺栓扣紧要适当。
开口式互感器上下两部分不可与其它互感器互换。
质量10KG以上的互感器,如使用地脚螺丝水平安装,请加装防断列支架。
零序电流互感器需单独包装,发运到现场后再进行安装。
6.注意事项
我公司可按用户要求,特制内孔为Ф140、Ф160、Ф200、Ф240……的零序电流互感器和系统零序电流大于36A的特制零序电流互感器及大容量零序电流互感器。
在安装使用过程中发现问题,请及时反馈,我们将为您提供优质的售后服务。
说明书配制更改恕不另行通知,以随货说明书为准。
7.现场电缆与互感器规格选择参数。
