环氧树脂浇注干式变压器技术条件
干式变压器安装要求规范标准
环氧树脂干式电力变压器安装技术要求2021-06-07 14:54:38来源：〔1〕前期准备1〕变压器安装施工图手续齐全，并通过供电部门审批资料。
2〕应了解设计选用的变压器性能、结构特点及相关技术参数等。
〔2〕设备及材料要求1〕变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。
设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。
2〕辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。
〔3〕作业条件1〕变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备根底按工艺配制图施工完毕。
受电后无法进行再装饰的工程以及影响运行平安的工程施工完毕。
2〕预埋件、预留孔洞等均已清理并调整至符合设计要求。
3〕保护性网门，栏杆等平安设施齐全，通风、消防设置安装完毕。
4〕与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收标准的规定。
当设备及设计有特殊要求时，应符合其他要求。
〔4〕开箱检查1〕变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。
2〕开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丧失。
3〕按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。
同时设备上应设置铭牌，并登记造册。
4〕被检验的变压器及设备附件均应符合国家现行有关标准的规定。
变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。
变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。
5〕变压器有无小车、轮距与轨道设计距离是否相等，如不相符应调整轨距。

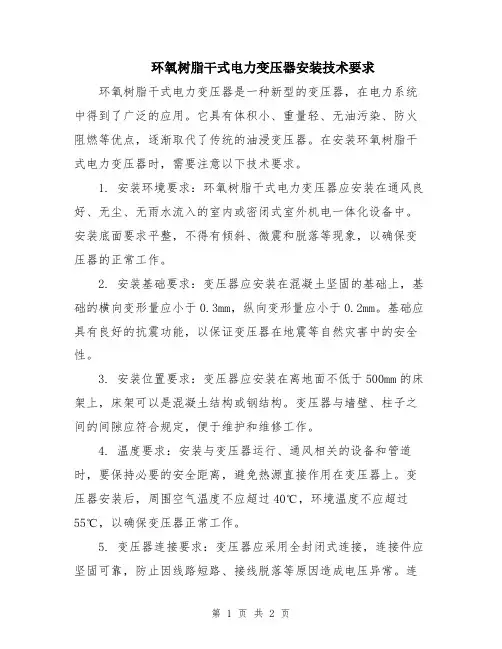

环氧树脂干式电力变压器安装技术要求
环氧树脂干式电力变压器安装技术要求环氧树脂干式电力变压器是一种新型的变压器，在电力系统中得到了广泛的应用。
它具有体积小、重量轻、无油污染、防火阻燃等优点，逐渐取代了传统的油浸变压器。
在安装环氧树脂干式电力变压器时，需要注意以下技术要求。
1. 安装环境要求：环氧树脂干式电力变压器应安装在通风良好、无尘、无雨水流入的室内或密闭式室外机电一体化设备中。
安装底面要求平整，不得有倾斜、微震和脱落等现象，以确保变压器的正常工作。
2. 安装基础要求：变压器应安装在混凝土坚固的基础上，基础的横向变形量应小于0.3mm，纵向变形量应小于0.2mm。
基础应具有良好的抗震功能，以保证变压器在地震等自然灾害中的安全性。
3. 安装位置要求：变压器应安装在离地面不低于500mm的床架上，床架可以是混凝土结构或钢结构。
变压器与墙壁、柱子之间的间隙应符合规定，便于维护和维修工作。
4. 温度要求：安装与变压器运行、通风相关的设备和管道时，要保持必要的安全距离，避免热源直接作用在变压器上。
变压器安装后，周围空气温度不应超过40℃，环境温度不应超过55℃，以确保变压器正常工作。
5. 变压器连接要求：变压器应采用全封闭式连接，连接件应坚固可靠，防止因线路短路、接线脱落等原因造成电压异常。
连接头应符合国家标准，支架、滑轨等连接件应牢固可靠，不得有松动现象。
6. 密封要求：变压器端面应采用环氧树脂浇灌或采用导磁接头密封，确保变压器内部不受潮湿空气的侵入。
变压器沉降量不应超过规定范围，密封件应符合国家标准，确保变压器正常工作。
7. 检查要求：在安装过程中，应进行验收和检查工作，确保变压器的设备、接线、连接件等符合规定。
变压器绝缘电阻应检查合格，变压器沉降量和平整度应符合标准要求。
8. 绝缘处理：变压器绝缘表面应进行绝缘处理，以防止在使用过程中产生电器局部放电，影响变压器的正常运行。
绝缘表面应清洁平整，无残留物和杂质。
以上是对环氧树脂干式电力变压器安装技术要求的简要介绍。
SCB10干式变压器参数
SCB10干式变压器型号:SCB10环氧树脂浇注三相干式变压器一：产品简介SCB10环氧树脂浇注干式变压器是SCB9的更新之作。
变压器材料优质、配方科学,采用先进的生产检测设备按严格的工艺生产而成。
产品具有可靠性高,使用寿命长的特点。
根据不同的使用环境,可配置不同防护等级的外壳或不配置外壳。
SCB10变压器可作为油浸式变压器的更新换代产品,适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
二：执行标准1.GB1094.11—2007干式电力变压器2.GB/T10228-2008干式电力变压器技术参数和要求3.GB/T17211—1998干式电力变压器负载导则4.GB1094.10-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙5.JB/T10008-2004 6~500KV级变压器声级6.JB/T56009-1998干式电力变压器产品质量分等三：型号参数SCB10干式变压器(SCB10变压器)的规格容量为10KVA-2500KVA,我工厂接受更高容量产品的定制。
变压器分类：除了普通的SCB10系列，可选择带有载调压功能的SZCB10系列变压器。
同时按照电压等级划分：常见的高压可选择35KV，10KV，6KV(一般每个等级还可分为几档) 低压侧电压可选择10KV，6KV，0.69KV，0.4KV等特殊要求，可定制升压变压器最常见的10KV系列型号如下：SCB10-10/10，SCB10-20/10，SCB10-30/10，SCB10-50/10，SCB10-63/10，SCB10-80/10，SCB10-100/10SCB10-125/10，SCB10-160/10，SCB10-200/10，SCB10-250/10，SCB10-315/10，SCB10-400/10 SCB10-500/10，SCB10-630/10，SCB10-800/10，SCB10-1000/10，SCB10-1250/10，SCB10-1600/10SCB10-2000/10，SCB10-2500/10四：性能特点1.SCB10变压器与SCB9型相比,空载损耗、空载电流和噪声更低。
环氧树脂干式电力变压器安装技术要求详细版
文件编号：GD/FS-6841（操作规程范本系列）环氧树脂干式电力变压器安装技术要求详细版The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify ManagementProcess.编辑：_________________单位：_________________日期：_________________环氧树脂干式电力变压器安装技术要求详细版提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
（1）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。
2）应了解设计选用的变压器性能、结构特点及相关技术参数等。
（2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。
设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。
2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。
（3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。
受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。
2）预埋件、预留孔洞等均已清理并调整至符合设计要求。
3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。
4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。
2023年环氧树脂干式电力变压器安装技术要求
2023年环氧树脂干式电力变压器安装技术要求一、引言环氧树脂干式电力变压器作为一种新型的电力变压器，其安装技术要求不仅包括传统油浸式变压器的安装要求，还有针对环氧树脂干式变压器的特殊要求。
本文将介绍2023年环氧树脂干式电力变压器安装技术要求。
二、基本技术要求1. 安装场地选择环氧树脂干式电力变压器的安装场地应该选择在干燥、通风良好的地方，远离易燃易爆物品和腐蚀性气体的污染源。
安装场地的地面应平整，无明显的震动和较大的不均匀承载能力差异。
2. 安装位置环氧树脂干式电力变压器应垂直安装，不得倾斜，以保证其正常使用和散热。
同时，变压器的安装位置应尽量靠近负载中心，确保电力输送的稳定性。
3. 安装地基安装地基应符合设计要求，基座平面度应满足标准要求，基座的制造和安装质量应符合国家标准，确保变压器的稳定性和安全性。
4. 安装空间环氧树脂干式电力变压器的安装空间要足够，方便操作和维护，也要保证变压器周围通风良好，避免其他设备或物品阻挡空气流通。
5. 安装支架及固定变压器的安装支架应坚固可靠，不易变形，承重能力符合标准要求。
变压器应采用专用的固定设备或方法进行固定，确保在使用过程中不受外力影响而发生位移或脱落。
6. 安全保护环氧树脂干式电力变压器安装位置周围应设置合适的防护措施，防止外界因素对变压器的影响。
同时，变压器应配置适当的安全保护装置，如温度控制器、过载保护装置等，以确保变压器的安全运行。
三、特殊技术要求1. 输电线路的连接在进行输电线路的连接时，应遵循国家规定的安全操作规程，确保连接的可靠性和电气性能的稳定性。
连接处的绝缘处理应严格按照设计要求的标准进行，以防止漏电和发生火灾等安全事故。
2. 冷却系统的配置环氧树脂干式电力变压器的冷却系统应符合设计要求，确保变压器在运行过程中能够得到有效的冷却，并保持适当的工作温度。
冷却系统的管道和设备应选用耐高温、耐压的材质，并经过严格的安装和测试，以确保系统的可靠性和稳定性。
环氧树脂浇注干式变压器技术条件(精)
环氧树脂浇注干式变压器技术条件北京供电局一九九七年十一月十二日环氧树脂浇注干式变压器技术条件一、环境条件1.海拔高度 <1000M ,户内安装2.环境温度— 15℃﹣﹣+40℃3.日温差 25℃4.相对温度≦ 95%(+25℃5.抗震能力水平加速度 0.3g (正弦波 3周垂直加速度 0.15g (正弦波 3周安全系数 1.67二、电力系统条件1.额定电压 10KV2.额定频率 50HZ3.最高工作电压 11.5KV4.中性点接地方式目前中性点不接地(经消弧线圈接地或中性点经小电阻接地。
三、型式树脂浇注固体绝缘配电变压器(环氧树脂选用进口材料,变压器制造厂须提供环氧树脂材料技术参数及制造厂家。
四、电变压器的主要参数1.额定容量(按定货合同执行 KV A2.外壳保护等级 IP203.冷却方式 AN (空气自冷或 AF (风冷4.一次额定电压 10KV5.一次最高工作电压 11.5KV6.二次额定电压 400V7.额定频率 50HZ8.相数 3相9.阻抗电压 UK% 500KV A 及以下 4% 630﹣﹣ 1600KV A6% 2000KV A 及以上8% 10.联结组别 Dyull11.线圈导体高压铜线 /低压铜箔 (进口铜箔 12.铁芯硅钢片型号及厚度:铁芯采用的硅钢片性能应不低于 Z10-0.30(进口日本新日铁或川崎硅纲片13.绝缘等级 F/F14.温升 100K/100K15.最热点温度小于 150℃ /150℃16.工频耐压(有效值 35KV5min/35KV5min17.冲击耐压(峰值 75KV18.电压调节:(1 无励磁调压(2 电压调节范围 ±2×2.5%;(3 主分接过电压 10%时,可连续无负荷运行过电压 5%时,可连续满负荷运行(环境温度 +40℃。
注:小容量变压器的电压变比调整螺栓须大于 M10 19.局部放电水平小于 10Pc(试验方法按国际 GB6450-86 20.噪音水平250KV A 及以下:--55DB 315— 630KV A :--58DB 800KV A 及以上:--62DB 21.损耗:(由用户提供要求或回标时厂家提供(1空载损耗 W(2负载损耗 75℃值 W120℃值 W22.承受短路能力:试验方法按国际 GB1094.5-8523.变压器带外壳运行时其额定容量不应降低。
作业指南-树脂绝缘干式变压器线圈环氧浇注
3.3称量工具：50kg电子称
3.4通风、起重等常用设备
4、工作场所的安全防护
4.1工作场所环境要保持整洁与通风,配备。
4.2工作场所溅出物的处理，用锯末或回丝吸干，弃于废物箱内。
核准
审核
编制
作业指导书
文件编号
共12页第2页
树脂绝缘干式变压器高、低压线圈环氧浇注
版次
第1版
生效日期
07年5月6日
4.3参与该项工作的作业人员应穿防护服,戴护目镜、手套，在加料、混料时使用呼吸罩。
8.5因HK-021固化剂易吸潮变质，影响浇料电性能，所以当天备料在当天加料完毕。
8.6浇注设备准备：浇注前，应对浇注设备作仔细检查，查看设备控制电源是否正常，真空阀门开启是否灵活，真空泵润滑是否良好，浇注罐密封垫有无损伤，输料管是否畅通，电加热是否正常，观察窗是否明亮清晰，模具放置是否平整，封模胶有否脱落，当确认浇注设备、模具处于正常状态后，方可关闭浇注罐进行真空预处理。
3、工艺装备：
3.1真空浇注设备：
真空浇注罐：可调温度在0～150℃，有恒温控制装置，温度控制精度
±3℃，真空度小于50Pa。
电动混料罐：可调温度在0～150℃，有恒温控制装置，温度控制精度
SCB11-2000环氧树脂浇注干式电力变压器
SCB11-2000/10环氧树脂浇注干式电力变压器SCB11-2000/10环氧树脂浇注干式变压器采用优质材料、配方科学采用先进的生产检测设备按严格的工艺生产而成。
具有可靠性高，使用寿命长的特点。
根据不同的使用环境，可配置不同防护等级的外壳或不配外壳。
适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境。
SCB11-2000/10干式变压器性能特点【绝缘性能强】：环氧树脂浇注的SCB11-2000/10干式变压器具有18~22KV/的绝缘击穿场强,且与电压等级相同的油浸变具有大致相同的雷电冲击强度。
【抗短路能力强】：产品拥有环氧树脂的材料特性,而且绕组是整体浇注,经加热固化成型后或为一个刚体,所以SCB11-2000/10干式变压器机械强度很高,经突发短路试验证明,浇注式变压器因短路而损坏的极少。
【防灾性能突出】：环氧树脂难燃、阻燃并能自行熄灭,因此采用了这种特殊材料的SCB11-630/10干式变压器不致引发爆炸等二次灾害。
【环境性能优越】：SCB11-2000/10干式变压器可在大气污秽等恶劣环境下也能可靠地运行,甚至可在100%湿度下正常运行,停运后无需干燥预热即可再次投运，是较之浸渍式干变的突出优点之一，而且环保无污染。
【免维护】：SCB11-2000/10干式变压器均采用的是智能信号温控系统,可自动监测并同屏显示相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置。
【体积小、重量轻】：SCB11-2000/10干式变压器体积小,重量轻,占地空间少,安装费用低环保节能SCB11-2000/10干式变压器特点：1）、高压绕组导体采用高导电率的无氧铜箔，匝间绝缘采用F级绝缘材料，绕组内外均用进口玻璃网格板做骨架。
铜箔连同匝绝缘在高压箔绕机上一次编程，微机控制，激光定位，引出线用氩弧焊自动焊接，分段绕制而成，然后置于模中，在真空下用带填料的树脂浇注成型。
环氧树脂绝缘干式变压器浇注工艺
作业指导书文件编号共12页第1页环氧树脂绝缘干式变压器高、低压线圈浇注工艺版次第1版生效日期07年5月6日1、目的线圈的环氧树脂浇注是一项工艺性强、技术难度较高的生产工序。
为确保变压器质量，每个操作人员必须严格按本作业指导书的规定进行操作。
未经技术部门同意，任何人不得擅自更改。
2、适用范围指导书适用于10～35kV级树脂绝缘干式电力变压器。
3、工艺装备：真空浇注设备：真空浇注罐：可调温度在0～150℃，有恒温控制装置，温度控制精度±3℃，真空度小于50Pa。
电动混料罐：可调温度在0～150℃，有恒温控制装置，温度控制精度±3℃。
抽真空设备：应具备油水滤清器、冷凝器、真空泵及增压泵等。
专用固化箱：可调温度在0～250℃，并有恒温控制装置，温度控制精度±2℃。
称量工具：50kg电子称通风、起重等常用设备4、工作场所的安全防护工作场所环境要保持整洁与通风,配备。
工作场所溅出物的处理，用锯末或回丝吸干，弃于废物箱内。
核准审核编制共12页第2页环氧树脂绝缘干式变压器高、低压线圈浇注工艺版次第1版生效日期07年5月6日参与该项工作的作业人员应穿防护服,戴护目镜、手套，在加料、混料时使用呼吸罩。
皮肤保护：开始工作前先清洗后对暴露皮肤涂防护霜，若皮肤被浇注原料粘污，用吸纸擦掉，然后用温水和无碱皂清洗。
眼睛沾染了树脂、固化剂或混合料时，应立即用清水进行冲洗10～15分钟，然后请医生诊治。
如作业人员呼吸道吸入原料蒸汽出现不适异兆，应立即将人员转移至通风处并请医生处理。
5、材料及配方进口树脂HTT配方（按重量比）FCI/HY905CI有填料薄绝缘浇注配方（HTT）配料名称牌号商标规格型号材料配重（公斤）标准配比允调范围环氧树脂ARALDITE F CI100±%固化剂ARAKUR HY905CI100±%增韧剂ARALDITE DY040CI15±%促进剂ARALDITE DY062CI/色浆(红)ARALDITE DW0133CI±%硅微粉国产HG-400200±10%脱模剂ARALDITE QZ24CI//注:本配方适用于有填料薄绝缘干式变压器线圈浇注,在允许调整范围内的工环氧树脂绝缘干式变压器高、低压线圈浇注工艺版次第1版生效日期07年5月6日艺配方微调可由车间工艺人员掌握,超过配方规定的配比调整由工艺部门书面通知,任何人不得擅自更改。
环氧树脂干式电力变压器安装技术要求(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改环氧树脂干式电力变压器安装技术要求(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes环氧树脂干式电力变压器安装技术要求(标准版)（1）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。
2）应了解设计选用的变压器性能、结构特点及相关技术参数等。
（2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。
设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。
2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。
（3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。
受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。
2）预埋件、预留孔洞等均已清理并调整至符合设计要求。
3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。
4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。
当设备及设计有特殊要求时，应符合其他要求。
（4）开箱检查1）变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。
2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。
环氧树脂绕注干式变压器规范书
SC（B）系列环氧树脂浇注干式变压器1.适用范围主要适用于商业大厦、高层建筑、机场、工矿企业、发电厂、石油平台、地铁和隧道等重要及具有特殊防火要求的场所，也可和开关柜组组成箱式变电站。
2.执行标准IEC76 《电力变压器》IEC726 《干式电力变压器》GB6450-1986《干式电力变压器》GB/T10228-1997《干式电力变压器技术参数和要求》3.正常使用条件最高气温：＋40℃最高日平均气温：＋30℃最高年平均气温：＋20℃最低气温：－5℃（适用于户内式变压器）最低气温：－30℃（适用于户外式变压器）海拔高度：≤1000m4.电压等级(kV)额定容量(kV A)性能水平代号铜箔绕线圈浇注式三相变压器5.环氧树脂浇注干式变压器主要特点(样本总汇21页)5.1性能特点5.1.1安全，防火，无污染，可直接运行于负荷中心；5.1.2机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长；5.1.3低损耗、低噪音，节能效果明显，免维护；5.1.4散热性能好，过负载能力强，强迫风冷时可提高容量运行；5.1.5防潮性能好，适应高湿度和其他恶劣环境中运行；5.1.6具有节能、环保、阻燃、防爆、防潮、免维护、超铭牌运行能力强和优异的抗短路冲击能力等特点；5.1.7体积小，重量轻。
5.2结构特点5.2.1低压线圈为箔式绕组结构，采用优质铜箔绕制，高压线圈为层式结构，真空环氧绕注成型；5.2.2环氧树脂浇注干式变压器的高压是采用“梯形结构”的分段层式绕组，层间电压低，具有较强的承受过电压能力，使用H级复合漆包铜线，过载能力强；5.2.3低压采用圆筒式或箔式绕组。
环氧树脂真空浇注后的线圈具有阻燃、防潮等性能；5.2.4环氧树脂浇注干式变压器防护外壳的防护等级一般为IP20或IP23。
IP20可以防止直径不小于12.5mm的固体异物进入壳体。
IP23外壳除具有IP20的防护功能外，还可以防止与垂直面在60°范围内淋水无有害影响；5.2.5铁心材料采用优质冷轧取向硅钢片，全斜接缝叠片式结构；5.2.6环氧树脂浇注干式变压器铁心采用进口优质冷轧晶粒取向硅钢片，全自动铁心剪切线加工而成，采用45°全斜接缝结构；5.2.7心柱采用特殊的绑扎工艺绑扎而成。
SCB10干式变压器参数
当前位置：电力变压器干式电力变压器卜SCB1C干式变压器SCB10干式变压器型号:SCB10环氧树脂浇注三相干式变压器厂家：安德利（中国驰名商标）认证：CCC,IS09001,终身质保欢迎来电咨询：（选型样本）关于此变压器选型，除了认准品牌外，总结的选型要点如下：一：产品简介SCB10环氧树脂浇注干式变压器是SCB9的更新之作。
变压器材料优质、配方科学,采用先进的生产检测设备按严格的工艺生产而成。
产品具有可靠性高，使用寿命长的特点。
根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳。
SCB10变压器可作为油浸式变压器的更新换代产品，适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
-：执行标准—2007干式电力变压器T10228-2008干式电力变压器技术参数和要求T17211 — 1998干式电力变压器负载导则电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙T10008-2004 6〜500KV级变压器声级T56009-1998干式电力变压器产品质量分等三：型号参数电压等级P ）额定容B （kVA ）讨能水平代号 第 绕线馬杭菸Mi 丄【SCB10干式变压器（SCB10变压器）的规格容量为10KVA-2500KVA,我工厂接受更高容量产品的定制。
变压器分类：除了普通的 SCB10系列，可选择带有载调压功三相变压貉能的 SZCB10系列变压器。
同时按照电压等级划分：常见的高压可选择 35KV, 10KV, 6KV (一般每个等级还可分为几档)低压侧电压可选择10KV, 6KV,,等特殊要求，可定制升压变压器最常见的10KV 系列型号如下：SCB10-10/10 , SCB10-20/10 , SCB10-30/10 , SCB10-50/10 , SCB10-63/10 , SCB10-80/10 ,SCB10-100/10SCB10-125/10, SCB10-160/10, SCB10-200/10 , SCB10-250/10 , SCB10-315/10 , SCB10-400/10 SCB10-500/10 , SCB10-630/10 , SCB10-800/10 , SCB10-1000/10 , SCB10-1250/10 , SCB10-1600/10SCB10-2000/10 , SCB10-2500/10四：性能特点 变压器与SCB9型相比，空载损耗、空载电流和噪声更低。
